门禁系统安装与调试手册

  • 格式：doc
  • 大小：1.88 MB
  • 文档页数：19

下载文档原格式

  / 19

合集下载

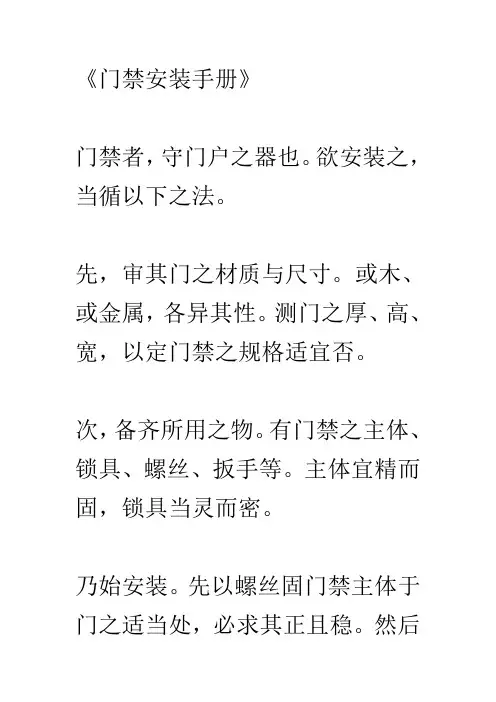

门禁安装手册

门禁安装手册

4 备注
不能超过 1200 米 不能超过 150 米
不能超过 30 米
2.3 控制器与设备安装
1.开箱检验 设备到货后，按装箱清单查验各类设备名称、数量及外包装是否完整。如有问题请及时与经销商联系。(其 中门锁部份的锁不是都在清单里)
以下是一些常用设备： 内容项目:
1)门禁控制器（外观）..................................................................图 1 2)门禁控制器（内部）...................................................................图 2 3)读卡器..............................................................................图 3 4)磁力锁..............................................................................图 4 5)电插锁..............................................................................图 5 6)阴极锁..............................................................................图 6 7)开门按钮............................................................................图 7 8)连接线..............................................................................图 8 9)后备电池............................................................................图 9 10)S-4 电磁保护器.....................................................................图 10 11)光盘.............................................................................图 11

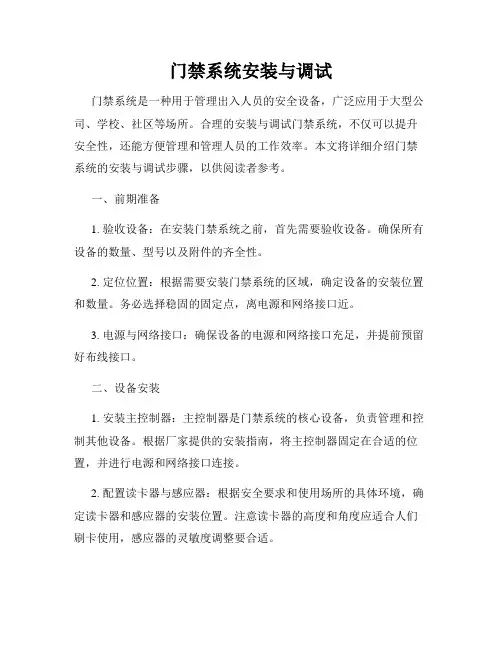

门禁系统安装与调试

门禁系统安装与调试

门禁系统安装与调试门禁系统是一种用于管理出入人员的安全设备，广泛应用于大型公司、学校、社区等场所。

合理的安装与调试门禁系统，不仅可以提升安全性，还能方便管理和管理人员的工作效率。

本文将详细介绍门禁系统的安装与调试步骤，以供阅读者参考。

一、前期准备1. 验收设备：在安装门禁系统之前，首先需要验收设备。

确保所有设备的数量、型号以及附件的齐全性。

2. 定位位置：根据需要安装门禁系统的区域，确定设备的安装位置和数量。

务必选择稳固的固定点，离电源和网络接口近。

3. 电源与网络接口：确保设备的电源和网络接口充足，并提前预留好布线接口。

二、设备安装1. 安装主控制器：主控制器是门禁系统的核心设备，负责管理和控制其他设备。

根据厂家提供的安装指南，将主控制器固定在合适的位置，并进行电源和网络接口连接。

2. 配置读卡器与感应器：根据安全要求和使用场所的具体环境，确定读卡器和感应器的安装位置。

注意读卡器的高度和角度应适合人们刷卡使用，感应器的灵敏度调整要合适。

3. 布线连接：根据现场的情况，将所有设备进行布线连接，确保信号的稳定与顺畅。

4. 安装电池备用：为了应对断电等突发状况，安装门禁系统时应配备备用电池，以确保系统的正常运行。

三、软件设置1. 安装门禁管理软件：根据厂家提供的软件安装指南，安装门禁管理软件，并确保软件的兼容性和最新版本。

2. 创建用户账号：通过门禁管理软件创建管理员账号和普通用户账号，并设置相应的权限和访问规则。

3. 设备配置：根据实际需求，设置门禁设备的参数，如开门时长、报警模式等。

4. 人员信息录入：通过门禁管理软件录入人员信息，包括姓名、工号、权限等，并将其与相应的门禁设备进行绑定。

四、调试与测试1. 门禁设备调试：按照厂家提供的设备调试流程，对门禁设备进行功能测试，确保设备正常工作。

2. 权限测试：通过管理员账号和普通用户账号进行权限测试，确保门禁系统按照预期规则进行访问控制。

3. 报警测试：测试门禁系统的报警功能，包括非法闯入报警、通信故障报警等，以确保系统的可靠性和稳定性。

门禁系统安装与调试手册

门禁系统安装与调试手册

门禁系统安装与调试手册文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]文档编号：ICSE1104004版本号：1.0DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。

它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。

持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。

M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。

它采用TCP/IP通讯方式，可实现实时数据上传功能。

配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。

也可提供控制器接口软件，方便开发其它特殊应用系统。

1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。

多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。

时限灵活设置支持256个时间段，16个时间组，128个节假日。

定时开关门支持非节假日定时开关门。

多种开门模式刷卡开门、卡+密码开门、多卡开门（2-8张卡）、任意模式下支持8位超级密码开门。

门禁系统安装与调试

门禁系统安装与调试

门禁系统安装与调试1.电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2.布线门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽超五类双绞线。

其中485总线必须使用双绞的一对线连接。

在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

（4）、必须将各个模块的的信号地连接在一起。

（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

（6）、不要将网络连接线与交流电源放在一起。

（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。

3.位置选取（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。

如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。

（2）网络适配器：和控制器之间的连接采用手拉手的方式。

（3）控制器：不带隔离的控制器，建议使用同一电源。

（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。

电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。

锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

4.门禁系统常见故障及维修方法1）有效卡不能开门①检查电控锁是否正常检查电源或者更换电控锁②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障④检查读卡器与模块之间的通讯是否正常排除故障⑤是否设置了信息日关闭命令通过软件调整开门时间⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2）门禁通讯不通①检查串口是否设置错误（确定所使用的串口）②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）④RS485通讯卡损坏（更换RS485通讯卡）⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。

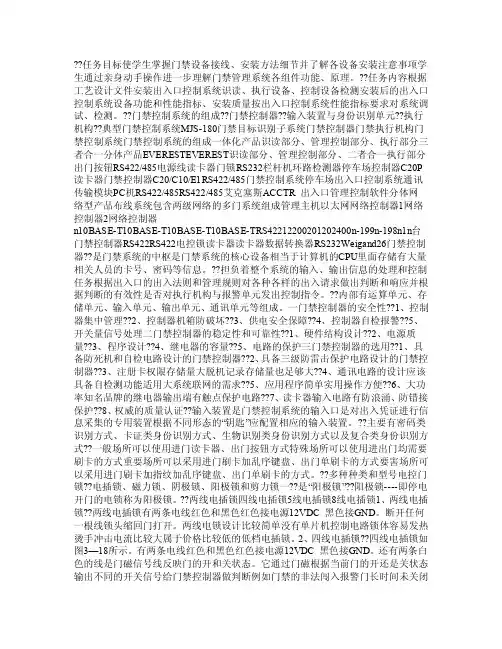

门禁系统的安装与调试

门禁系统的安装与调试

任务目标使学生掌握门禁设备接线、安装方法细节并了解各设备安装注意事项学生通过亲身动手操作进一步理解门禁管理系统各组件功能、原理。

??任务内容根据工艺设计文件安装出入口控制系统识读、执行设备、控制设备检测安装后的出入口控制系统设备功能和性能指标、安装质量按出入口控制系统性能指标要求对系统调试、检测。

??门禁控制系统的组成??门禁控制器??输入装置与身份识别单元??执行机构??典型门禁控制系统MJS-180门禁目标识别子系统门禁控制器门禁执行机构门禁控制系统门禁控制系统的组成一体化产品识读部分、管理控制部分、执行部分三者合一分体产品EVERESTEVEREST识读部分、管理控制部分、二者合一执行部分出门按钮RS422/485电源线读卡器门锁RS232栏杆机环路检测器停车场控制器C20P 读卡器门禁控制器C20/C10/E1RS422/485门禁控制系统停车场出入口控制系统通讯传输模块PC机RS422/485RS422/485艾克塞斯ACCTR 出入口管理控制软件分体网络型产品布线系统包含两级网络的多门系统组成管理主机以太网网络控制器1网络控制器2网络控制器n10BASE-T10BASE-T10BASE-T10BASE-TRS42212200201202400n-199n-198n1n台门禁控制器RS422RS422电控锁读卡器读卡器数据转换器RS232Weigand26门禁控制器??是门禁系统的中枢是门禁系统的核心设备相当于计算机的CPU里面存储有大量相关人员的卡号、密码等信息。

??担负着整个系统的输入、输出信息的处理和控制任务根据出入口的出入法则和管理规则对各种各样的出入请求做出判断和响应并根据判断的有效性是否对执行机构与报警单元发出控制指令。

??内部有运算单元、存储单元、输入单元、输出单元、通讯单元等组成。

一门禁控制器的安全性??1、控制器集中管理??2、控制器机箱防破坏??3、供电安全保障??4、控制器自检报警??5、开关量信号处理二门禁控制器的稳定性和可靠性??1、硬件结构设计??2、电源质量??3、程序设计??4、继电器的容量??5、电路的保护三门禁控制器的选用??1、具备防死机和自检电路设计的门禁控制器??2、具备三级防雷击保护电路设计的门禁控制器??3、注册卡权限存储量大脱机记录存储量也足够大??4、通讯电路的设计应该具备自检测功能适用大系统联网的需求??5、应用程序简单实用操作方便??6、大功率知名品牌的继电器输出端有触点保护电路??7、读卡器输入电路有防浪涌、防错接保护??8、权威的质量认证??输入装置是门禁控制系统的输入口是对出入凭证进行信息采集的专用装置根据不同形态的“钥匙”应配置相应的输入装置。

门禁系统安装规范及调试说明书

门禁系统安装规范及调试说明书

门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二步门禁软件的安装 (3)第三步调试网络通讯 (3)第四步调试门禁单元 (3)第五步用户注册（发卡授权） (3)第六步全部OK，交付用户使用 (4)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (4)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (6)第2.4节门禁控制单元---线材选用及布线技巧 (7)第三章门禁设备的安装与接线 (10)第3.1节门禁控制器的安装 (10)第3.2节读卡器的安装与连接 (10)第3.3节电锁及锁电源的安装与连接 (11)第3.4节出门按钮的安装与连接 (13)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (13)第四章门禁系统的调试 (14)第4.1节门禁管理中心及门禁管理软件 (14)第4.2节调试网络通讯 (14)第4.3节调试门禁控制单元 (16)第4.4节用户注册（发卡授权）流程 (16)第4.5节交付使用 (16)第五章门禁系统调试中的常见问题 (16)第5.1节门禁系统RS485总线通讯方面的问题 (16)第5.2节门禁系统TCP/IP网络通讯方面的问题 (17)第5.3节恢复默认的IP地址 (17)第5.4节开不了门（电锁不动作）的问题 (18)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。

第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门控制器等，这样就可以进行布线，之后再安装门禁设备。

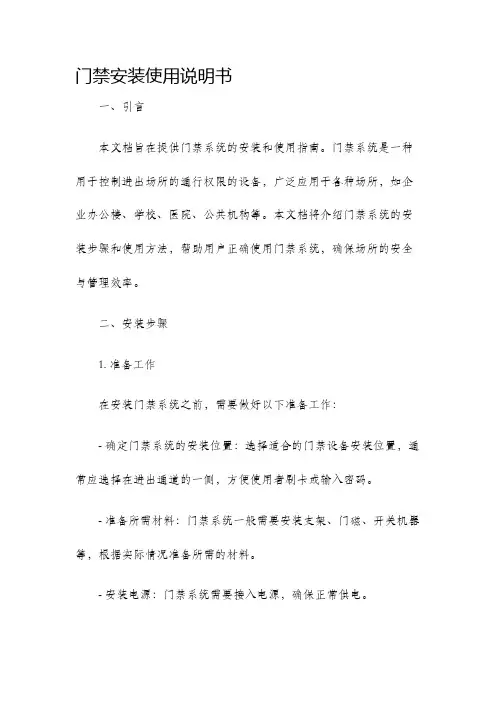

门禁安装使用说明书

门禁安装使用说明书一、引言本文档旨在提供门禁系统的安装和使用指南。

门禁系统是一种用于控制进出场所的通行权限的设备，广泛应用于各种场所，如企业办公楼、学校、医院、公共机构等。

本文档将介绍门禁系统的安装步骤和使用方法，帮助用户正确使用门禁系统，确保场所的安全与管理效率。

二、安装步骤1. 准备工作在安装门禁系统之前，需要做好以下准备工作：- 确定门禁系统的安装位置：选择适合的门禁设备安装位置，通常应选择在进出通道的一侧，方便使用者刷卡或输入密码。

- 准备所需材料：门禁系统一般需要安装支架、门磁、开关机器等，根据实际情况准备所需的材料。

- 安装电源：门禁系统需要接入电源，确保正常供电。

2. 安装门禁设备按照以下步骤进行门禁设备的安装：- 将门禁设备安装支架固定在选定的位置上，确保安装牢固。

- 安装门禁设备主机，并连接所需的线缆，如USB线缆、网线等，保证与电脑或网络的正常连接。

- 安装门磁和开关机器，门禁系统通常需要与门的开闭状态进行联动。

安装门磁和开关机器时，请参考设备说明书中的安装方式。

3. 连接门禁系统连接门禁系统可以通过电脑、手机和网络进行，具体步骤如下：- 通过USB接口将门禁设备主机与电脑连接。

安装相关驱动程序后，门禁设备将被电脑识别，并可以通过门禁管理软件进行配置和管理。

- 如需要远程管理门禁系统，将门禁设备与网络连接。

通过网线将门禁设备连接至网络交换机或无线路由器，然后在门禁管理软件中配置相关网络参数。

三、使用方法1. 刷卡开门门禁系统通常支持使用刷卡开门，刷卡是最常见的门禁方式。

用户只需将授权的门禁卡刷在门禁设备上，即可实现门的开启。

具体使用方法如下：- 握紧门禁卡，将门禁卡靠近门禁设备上的感应区域。

- 保持手握门禁卡的姿势不变，等待门禁设备发出的提示音或灯光，表示已成功读取门禁卡信息。

- 门禁设备读取门禁卡信息后，会自动开启门锁，用户可以推门进入。

2. 输入密码开门门禁系统还可以通过输入密码进行开门。

门禁管理系统设备安装与调试

学 是终端，ACM2110 控制器读卡器控制线位于 TB3、TB4 模块下面，下为 MRX510 读卡器接线
示意图。
术 技 业 职图 3.3.7 MRX510 接线示意图
（3） 出门按钮、门磁接线 科松 ACM2110 门磁、出门按钮控制引脚都集中于 TB3 模块，门磁为了 1，2 引脚，出
无锡 门按钮为 3，4 号引脚，下为接线示意图。
3.3.5 任务步骤
1. 阅读各设备说明书，明确设备功能原理及安装接线；
2. 写出系统设备安装、接线计划；
3. 画出门禁控制与各设备接线图；
4. 按照接线图进行设备接线；
5. 系统初调。
3.3.6 课后习题
1. 门禁控制器在整个监控系统中的地位和作用？ 2. 门禁管理系统设备安装流程及注意事项？
3. 简述门禁控制器安装过程？ 4. 简述电锁安装过程？
名称 管理机（PC） 控制器
通讯转换器
规格及型 Lenovo 启天 M3400 科松 ACM2110
科松 CVX-232
号
备注
工作电压：AC 220V
学 工作电压：DC 24V
通讯接口：RS232\RS485 抗静典干扰：+15KV
术 外形尺寸：
工作电压：DC 9V RS485 线缆最长：1200m
无信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁控制器与读卡器、电锁、
出门按钮之间的信号传输，门禁控制器与上位机之间的信号传输。一般而言控制器中有三组
信号线分别连接到读卡器（4～9 芯）、电锁中的锁状态传感器（2 芯）和出门按钮（2 芯）。
这三路信号线可以使用综合布线中的双绞线替代。为了避免空间的电磁干扰，读卡器信号线
行系统构建，所以在本施工方案管理预埋、线缆敷设部分不做详细阐述。 2. 系统布线及注意事项

门禁系统安装与调试手册

文档编号：ICSE1104004版本号：DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时，务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。

它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。

持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。

M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。

它采用TCP/IP通讯方式，可实现实时数据上传功能。

配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。

也可提供控制器接口软件，方便开发其它特殊应用系统。

1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。

多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

门禁系统安装与调试技巧指南

门禁系统安装与调试技巧指南一、引言门禁系统在现代社会越来越常见，它对于企事业单位、小区、学校等场所的安全管理起着重要作用。

正确安装和调试门禁系统是保障系统正常运行的关键。

本指南将为您介绍门禁系统的安装与调试技巧，帮助您顺利完成门禁系统的安装工作。

二、门禁系统安装技巧1. 规划安装位置：门禁系统的安装位置应根据实际需求进行规划，要考虑到通行人员的便利以及安全性。

一般来说，门禁设备应安装在人们出入的主要通道上，如大门、楼梯口等。

2. 安装设备：门禁系统主要包括读卡器、控制器、电磁锁等设备。

在安装读卡器时，应选择安全可靠、易于读卡的位置，避免读卡不准确或者无法读卡的情况。

控制器安装应注意与读卡器的连接，确保信号传输的稳定。

电磁锁的安装要注意其安全性和可靠性，确保门禁系统正常运行。

3. 布线工作：门禁系统的布线是保证系统正常运行的关键一步。

在进行布线时，需注意布线的长度和材质选择，以防止信号衰减或干扰。

同时，布线时需合理划分区域和路径，确保整个系统的连通性。

4. 进行系统配置：门禁系统的配置包括设备连接、验证方式、权限设置等。

其中，设备连接需要按照设备说明书将读卡器、控制器、电磁锁等设备进行连接，确保设备之间的信号传输正常。

验证方式的设置要根据实际需求选择，可以使用密码、指纹、人脸识别等方式进行验证。

权限设置需要根据不同人员的需求，进行灵活配置，确保安全管理的有效性。

三、门禁系统调试技巧1. 检查硬件连接：在进行门禁系统调试前，首先需要检查硬件连接是否正确。

包括读卡器、控制器、电磁锁等设备之间的连接是否稳固，并检查是否有松动或断线的情况。

2. 设置开门权限：门禁系统需要根据使用人员的身份确定不同的开门权限。

在进行调试时，可以先设置一个管理员权限用于测试系统的基本功能。

然后根据实际需求，设置其他人员的开门权限，确保系统正常运行。

3. 测试验证方式：门禁系统常见的验证方式包括刷卡、密码、指纹等。

在进行调试时，需要逐一测试各种验证方式的准确性和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入光电隔离每个门的输入信号均采用了光电隔离措施，如：按钮开关、门磁信号，可靠性高。
双隔离电源配有两组独立的隔离电源，使内部电路与外部电路电源不共地，稳定性好，可靠性高，抗干扰性强。
使用简单外形美观大方，安装方便，符合工程安装要求。
1.3.
1．发卡量：100000张用户卡（标准版），1000张巡更卡，可存储20000条门禁刷卡记录，5000条报警事件，5000条巡更记录。
远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。
时限灵活设置支持256个时间段，16个时间组，128个节假日。
定时开关门支持非节假日定时开关门。
多种开门模式刷卡开门、卡+密码开门、多卡开门（2-8张卡）、任意模式下支持8位超级密码开门。
两种开门验证方式验证权限时限开门、刷卡直接开门。
文档编号：ICSE1104004
版本号：1.0
DAC MJ-M4 型门禁控制器
安装和调试手册
深圳达实信息技术有限公司
2011年4月
文档摘要
项目名称：M4门禁控制器安装与调试
文档撰稿：吕绍鑫
编写日期：2009.6.30
参考文献：
修改记录
序号
版本
编辑人
日期
处理说明
1.
2.
3.
4.
5.
第一章 产品功能介绍
1.2.
门禁控制控制四个门或两个门的双向进出
标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。
多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘
TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。
第四章 系统调试
4.1
新购的M4门禁控制器在安装使用前请按如下步骤进行通电设置：（参照上面3.1安装步骤）
4.2
4.2.1启动计算机：启动计算机操作系统。
4.2.2控制器自检：门禁控制器上电后进行自检,主板上的电源指示灯LPW1、LPW2应常亮，读头通电时其电源指示灯亮，读头蜂鸣器会鸣响。
4.2.2安装门禁软件：将达实公司门禁管理软件光盘插入CD—ROM驱动器，运行安装程序。
防撬信号
第三章
3.1
步骤1：准备交流220V 电源及插座一个，门禁系统用计算机一台,门禁管理软件一套（达实公司产品），IC 卡发卡器一个，RS485 通讯口一个（使用通讯卡或转换器）,通讯电缆一根（客户自备），Weigand 26/32/40 IC 卡或ID 卡感应器一个，ID 或IC 空白卡一张。
权限的取消
1、在某个门上取消某人的权限：
2、取消某人多个门的权限：
可以按上述第三个流程逐个门取消权限。但如果要取消该人员更多门或者所有门，就可用以下方法：
4.2.5客户化IC卡感应器：如果使用达实公司的IC卡感应器组成门禁系统，应先客户化IC卡感应器，即在IC卡感应器上刷一次安装门禁管理软件时客户化后的系统卡，即上面所发的门禁系统子卡。此时，该IC卡感应器只识别由该系统卡发的用户卡。请切勿使用未经安装和客户化的系统卡来客户化IC卡感应器，否则门禁系统不能运行。ID卡无需此步。
6．工作环境：温度-10摄氏度——50摄氏度，湿度5%——90%。
7．数据在停电的状态下10年不丢失。
8．通讯方式：TCP/IP标准以太网通讯。（带隔离保护，带LED状态指示），不大于100M通讯距离。
第二章
2.1
M4门禁控制系统由一台M4门禁控制器和4个韦根感应器构成，可以实现同时对4个门的控制。
门锁继电器输出
报警继电器输出
2.2
报警输出同门锁接线图
注：当需要接入门磁时必须除掉短接线，否则控制器不能检测门的工作状态。门磁输入端子在出厂时已短接。门磁短接方式如下：
门磁信号
当M4门禁控制器不接入防撬信号时，两端子必须短接；当需要接入防撬时必须除掉短接线，否则控制器不能检测读头是否被撬。防撬输入端子在出厂时已短接。防撬短接方式如下：
选择菜单：“权限下载”——“门的描述”——增加相应的门的信息
设置门的参数：
选择菜单：“权限下载”——“门的参数”——修改门的参数
权限下载：
选择菜单：“权限下载”——“ 权限下载”——将增加的卡片的权限下载到相应的控制器里面
权限下载分为两种：
方法1：按门下载，定义是将所选择的门里的权限下载到控制器当中。选择门，增加权限，下载。
步骤2：从包装箱中取出本机，平稳放置，按如下连接图连接好（详见安装接线图）。
步骤3：设置跳线，如果还未ห้องสมุดไป่ตู้置控制器的选择跳线，请参考跳线设置进行设置。
步骤4：通电开机，将各设备的电源线插入电源插座，接通所有电源。
步骤5：启动计算机，启动计算机操作系统。
步骤6：控制器自检，门禁控制器上电后进行自检,主板上的电源指示灯LPW1、LPW2应常亮，感应器通电时其电源指示灯亮，某些感应器蜂鸣器会鸣响。
标准以太网通讯规定使用五类双绞线每段网络通讯距离不超过100m。根据网络中需要安装的设备总数以及以太网的安装标准选择HUB的数量和所选HUB的端口数。
注意：本方式限制单独一段网络通讯距离小于100米，否则将导致通讯不稳定，甚至不能通讯。
当通讯距离超过100米时，就要添加中继器（HUB）来保持正常的通讯。网络中最多接5个网段，4个中继器，其中只有3个中继器可以连接终端设备。
步骤11：刷卡，若上述操作成功，则本机初始化设置完成，可以进行门禁控制。在感应器上刷有权限的用户卡时，门禁控制器主板上的数据指示灯LWA0、LWA1、LWB0、LWB1 中的某些会闪烁。感应器峰鸣器响，绿色指示灯亮，开门继电器动作，开门指示灯亮，经延时后继电器复位。刷非法卡时本机无反应。
步骤12：设置完毕后拆除门禁控制器，如果还需要设置其它门禁控制器，转第2 步。
安装完成后调试方案
系统安装完成后，正式调试时，要视现场的实际情况安排调试方案。下面分别以一般调试与某项目为特例进行举例说明。
一、调试前的准备工作
1.系统的平台、数据库、系统卡及系统子卡等工作均已经安排就绪。
2.空白的设备门号表一份。应该至少包含“IP地址”“地址号”“门号”“门的名称”等字段。
3.对设备地址等资源进行详细合理的规划，并输出相关明细表。
2．输入：4组标准门磁状态输入，4组出门请示按钮输入，4组标准防撬状态输入，8组扩展输入。
3．输出：4组门锁继电器输出（有源或无源），常开/常闭/常闭自动；4组门报警电器输出（有源或无源），常开/常闭/常闭自动；8组扩展输出。
4．体积：454㎜×320㎜×67.5㎜
5．工作电压：输入AC220V/50Hz,输出隔离双端：12V DC /4A, 12V DC /1A。
4.最好能有台笔记本电脑，在现场可以就地进行调试和处理问题。但是要在登记完了现场设备之后方可备份一个数据库到笔记本电脑上用于调试。
二、一般情况下的调试安排
1.首先要确定等待调试的所有设备的安装及接钱均已经没有问题。
2.抄下现场所有一控四控制器的MAC地址和感应器所对应门的描述。
3.对现场的所有一控四控制器进行IP地址号编排。但是应该采用最容易记忆和最有规律的方法编号，比如沿通讯总线的延伸方向编号，或者按楼号层号相关进行编号。同时要考虑在整个一卡通系统中的编号规划，比如考勤机从几号到几号，消费机从几号到几号，等等。
步骤13：全部设置完毕后，设备可安装到现场使用。注意：如果本次设置使用的IC卡感应器不是最终客户要使用的设备，请再刷一次系统卡，清空IC 卡感应器内的客户系统参数，以供其它系统使用，否则，该客户化后的IC 卡感应器不能用于其它系统。
步骤14：切断电源，拆除所有连线，将本机按原方式包装好，或转安装连接，将本机安装到预定的位置。
对每个门授不同人的权限：
当要授权的门与人没有共同特性，并且数量不是很多时，最好按以下方法授权，即“按门下载”此种方法可以设置每张卡的通行有效期。
方法2：按人卡下载，定义是将所选择的人员的权限下载到相应的控制器当中，在选择人员之后，双击该人员记录，选择相应的门的权限，再下载。
对多个门授相同人的权限：
当授权的多个门要授相同的人员权限时，可用此方法，但修改有效期时，需逐个设备选择该些人员进行有效期的修改，方法同第一个流程里的有效期的修改。
10.现场调试时要考虑各门禁点的实际使用情况，对于断电锁开门的锁，调试完毕后要对电锁断电，或者在系统中对该门禁点的参数调整为“常开”状态。待到系统正式投入使用时，再恢复正常状态。
调试过程中的具体问题及处理方法在后面的章节中进行讲述。
3.2
本门禁控制器采用TCP/IP以太网方式连接，可以灵活构成不同规模的门禁网络系统。客户在施工安装前应根据具体应用环境和使用要求，按照TCP/IP以太网标准规划设计好自己的门禁系统网络结构。
步骤10：客户化IC卡感应器，如果使用达实公司的IC 卡感应器组成门禁系统，应先客户化IC 卡感应器，即在IC 卡感应器上刷一次安装门禁管理软件时客户化后的系统卡，详细操作步骤见IC 卡感应器说明书。此时，该IC 卡感应器只识别由该系统卡发的用户卡。请切勿使用未经安装和客户化的系统卡来客户化IC 卡感应器，否则门禁系统不能运行。ID 卡无需此步。
4.2.4设备扫描
设备扫描：选择菜单“设备管理”—— “M4门禁设备描述（TCP/IP）”——扫描按钮
4.2.5设置设备通讯参数和下载权限：
双击扫描上来的设备信息，软件会弹出如下的对话框：
将设备IP、开门权限等信息下载到门禁控制器内，注意每个控制器应设置一个唯一的IP地址。
权限下载：如果没有正确地下载卡片权限，门禁控制器将不能完成读卡和开门功能
M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。它采用TCP/IP通讯方式，可实现实时数据上传功能。配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。也可提供控制器接口软件，方便开发其它特殊应用系统。
