门禁系统调试步骤

门禁系统安装及调试全过程讲解目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (5)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (8)第2.4节门禁控制单元---线材选用及布线技巧 (10)第三章门禁设备的安装与接线 (15)第3.1节门禁控制器的安装 (15)第3.2节读卡器的安装与连接 (17)第3.3节电锁及锁电源的安装与连接 (18)第3.4节出门按钮的安装与连接 (19)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (20)第五章门禁系统调试中的常见问题 (21)第5.1节门禁系统RS485总线通讯方面的问题 (21)第5.2节开不了门（电锁不动作）的问题 (22)第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。

第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。

然后每个设备的安装及其连接请参考产品说明书。

1.1 施工布线选用合适的线材与管材，进行现场布线，包括：●RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；●TCP网络通讯的布线，选用超五类双绞网线，接入局域网。

●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

●出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

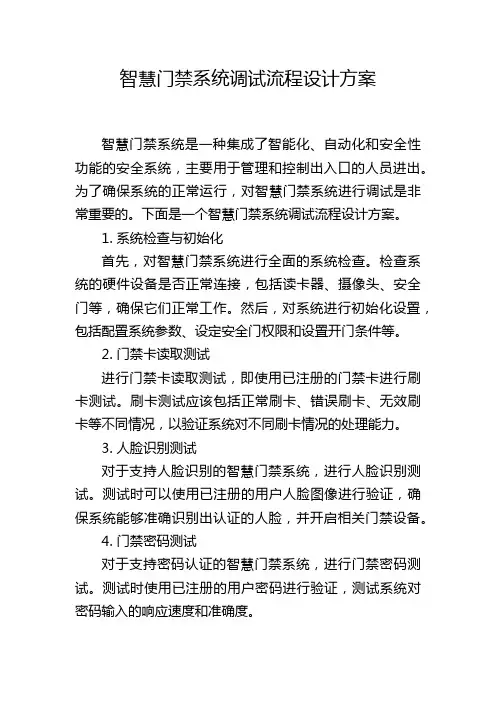

智慧门禁系统调试流程设计方案智慧门禁系统是一种集成了智能化、自动化和安全性功能的安全系统，主要用于管理和控制出入口的人员进出。

为了确保系统的正常运行，对智慧门禁系统进行调试是非常重要的。

下面是一个智慧门禁系统调试流程设计方案。

1. 系统检查与初始化首先，对智慧门禁系统进行全面的系统检查。

检查系统的硬件设备是否正常连接，包括读卡器、摄像头、安全门等，确保它们正常工作。

然后，对系统进行初始化设置，包括配置系统参数、设定安全门权限和设置开门条件等。

2. 门禁卡读取测试进行门禁卡读取测试，即使用已注册的门禁卡进行刷卡测试。

刷卡测试应该包括正常刷卡、错误刷卡、无效刷卡等不同情况，以验证系统对不同刷卡情况的处理能力。

3. 人脸识别测试对于支持人脸识别的智慧门禁系统，进行人脸识别测试。

测试时可以使用已注册的用户人脸图像进行验证，确保系统能够准确识别出认证的人脸，并开启相关门禁设备。

4. 门禁密码测试对于支持密码认证的智慧门禁系统，进行门禁密码测试。

测试时使用已注册的用户密码进行验证，测试系统对密码输入的响应速度和准确度。

5. 报警测试智慧门禁系统应该具备报警功能，在系统异常和非法入侵时能够及时发出警报。

进行警报测试，包括触发门禁报警器、触发安全摄像头录像等，测试系统的报警功能是否正常。

6. 远程控制测试对于支持远程控制的智慧门禁系统，进行远程控制测试。

测试时使用系统的远程控制功能，包括远程开门、远程查看视频监控等，验证系统的远程控制功能是否正常。

7. 记录查询与备份智慧门禁系统应该具备记录查询和备份功能，对门禁记录进行管理。

进行记录查询测试，包括查询用户的门禁记录、查询开门权限记录等。

同时，进行记录备份测试，测试系统对门禁记录的备份功能是否正常。

8. 日志记录与故障排除在测试的过程中，系统应该能够记录所有操作和事件。

进行日志记录测试，测试系统是否能够准确记录操作日志和事件日志。

同时，可以进行系统故障排除测试，测试系统在故障情况下的自动排除功能。

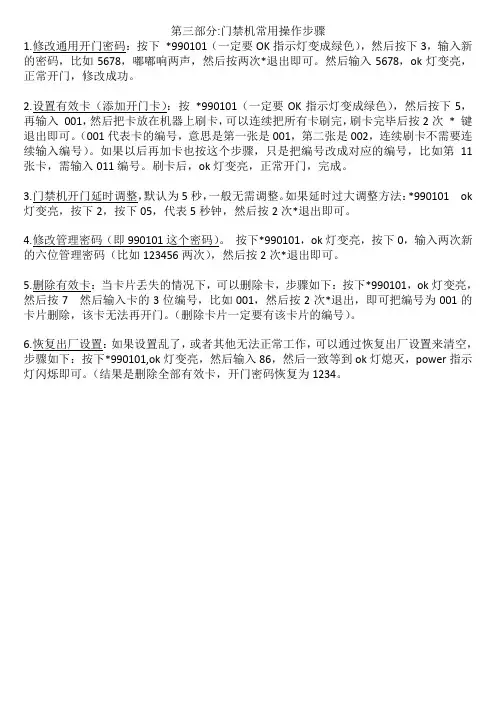

第三部分:门禁机常用操作步骤
1.修改通用开门密码：按下*990101（一定要OK指示灯变成绿色），然后按下3，输入新的密码，比如5678，嘟嘟响两声，然后按两次*退出即可。

然后输入5678，ok灯变亮，正常开门，修改成功。

2.设置有效卡（添加开门卡）：按*990101（一定要OK指示灯变成绿色），然后按下5，再输入001，然后把卡放在机器上刷卡，可以连续把所有卡刷完，刷卡完毕后按2次* 键退出即可。

（001代表卡的编号，意思是第一张是001，第二张是002，连续刷卡不需要连续输入编号）。

如果以后再加卡也按这个步骤，只是把编号改成对应的编号，比如第11张卡，需输入011编号。

刷卡后，ok灯变亮，正常开门，完成。

3.门禁机开门延时调整，默认为5秒，一般无需调整。

如果延时过大调整方法：*990101 ok 灯变亮，按下2，按下05，代表5秒钟，然后按2次*退出即可。

4.修改管理密码（即990101这个密码）。

按下*990101，ok灯变亮，按下0，输入两次新的六位管理密码（比如123456两次），然后按2次*退出即可。

5.删除有效卡：当卡片丢失的情况下，可以删除卡，步骤如下：按下*990101，ok灯变亮，然后按7 然后输入卡的3位编号，比如001，然后按2次*退出，即可把编号为001的卡片删除，该卡无法再开门。

（删除卡片一定要有该卡片的编号）。

6.恢复出厂设置：如果设置乱了，或者其他无法正常工作，可以通过恢复出厂设置来清空，步骤如下：按下*990101,ok灯变亮，然后输入86，然后一致等到ok灯熄灭，power指示灯闪烁即可。

（结果是删除全部有效卡，开门密码恢复为1234。

门禁系统安装与调试手册文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]文档编号：ICSE1104004版本号：1.0DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。

它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。

持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。

M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。

它采用TCP/IP通讯方式，可实现实时数据上传功能。

配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。

也可提供控制器接口软件，方便开发其它特殊应用系统。

1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。

多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。

时限灵活设置支持256个时间段，16个时间组，128个节假日。

定时开关门支持非节假日定时开关门。

多种开门模式刷卡开门、卡+密码开门、多卡开门（2-8张卡）、任意模式下支持8位超级密码开门。

门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽五类双绞线。

其中485总线必须使用双绞的一对线连接。

在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

（4）、必须将各个模块的的信号地连接在一起。

（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

（6）、不要将网络连接线与交流电源放在一起。

（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。

位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。

如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。

∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。

∙（3）控制器：不带隔离的控制器，建议使用同一电源。

∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。

电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。

锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。

门禁系统安装与调试1.电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2.布线门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽超五类双绞线。

其中485总线必须使用双绞的一对线连接。

在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

（4）、必须将各个模块的的信号地连接在一起。

（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

（6）、不要将网络连接线与交流电源放在一起。

（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。

3.位置选取（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。

如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。

（2）网络适配器：和控制器之间的连接采用手拉手的方式。

（3）控制器：不带隔离的控制器，建议使用同一电源。

（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。

电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。

锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

4.门禁系统常见故障及维修方法1）有效卡不能开门①检查电控锁是否正常检查电源或者更换电控锁②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障④检查读卡器与模块之间的通讯是否正常排除故障⑤是否设置了信息日关闭命令通过软件调整开门时间⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2）门禁通讯不通①检查串口是否设置错误（确定所使用的串口）②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）④RS485通讯卡损坏（更换RS485通讯卡）⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。

[计算机]SAFTOP S6000系统门禁调试教程SAFTOP-S6000系统门禁调试教程硬件接线注意事项S6000门禁系统布线施工标准:CAN总线线材: V-3590 20AWG(百通Belden)RS485读卡器线材(读卡器-控制器): CAT6E (不带屏蔽)电锁线材(开关电源-电锁): RVV2 X 1.0电锁线材(电锁门磁信号-控制器): RVV2 X 0.5出门按钮(出门按钮信号-控制器): RVV2 X 0.5SAFTOP门禁的硬件设备包括以下设备:1、 S6000-HT2、 ACS4000-RD43、读卡器4、电锁一、测试线材本地测试接入，S6000-HT的LAN口(RJ45接口)直接接入电脑网口，直通线交叉线均可; 568A标准:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕二、S6000-HTS6000-HT控制器靠近电源12V输入上边边，CAN通讯总线分为4组，常用为CAN1和CAN2，CAN3和CAN4为扩展用，一般应用接CAN1和CAN2，CAN1为主通讯总线，CAN2为备用总线，当CAN1通讯出现故障，会自动切换到CAN2总线通讯。

LAN为水晶头RJ45接入交换机接口。

CAN3和CAN4为S6000-HT与S6000-HT相互之间跨总线联动需要连接接口;RS232/RS485为其他扩展接口，门禁调试不用理会。

根据CAN总线规范，CAN总线上面的设备必须保证所有设备手牵手的接线方式;那么该系统总线上面存在两个终端，S6000-HT可以放在该总线上面的任意一节点，如果S6000-HT放在首端，那么这个HT和最后一台设备均需拔终端电阻，如果S6000-HT处于该总线除首末端以外的位置，那么不需拨码，但是两个终端设备均需拔终端电阻;如果该系统S6000-HT放在除首末端以外的位置，那么从该S6000-HT设备的通讯接口，不能再接第三条通讯总线;控制器上面播码开关拔码定义终端电阻，在此说明:1,4拨下去，为CAN1~CAN4在S6000-HT控制器端短接一个120欧姆终端电阻。

门禁系统在弱电系统中非常普遍的系统，也是使用最广泛的子系统，每个弱电工作者必须熟知的系统正文：门禁系统安装是为了以预防损失、预防犯罪为主要目的,因此必须具有极高的可靠性。

一个门禁系统,在其运行的大多数时间内可能没有警情发生,因而不需要报警,出现警情需要报警的概率一般是很小的,但是如果在这极小的概率内出现报警系统失灵,常常意味着灾难的降临。

那么要让智能门禁系统能够起到正常作用,安装是第一步,下面我们就一起来了解下智能门禁系统的安装方法和故障排除方法。

一、管线安装1、安装工程布线应符合国家规定、电气装置工程施工及验收规范、及国家颁发的有关规范及规定。

a.在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行,在穿线钱,应将管内或线槽内的积水及杂物清除干净。

b.不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。

c.导线在管内或线槽内,不应有接头或扭结,导线的接头应在接线盒内焊接或用端子链接。

d.小截面系统连接可以绞接,绞接匝数应在五匝以上,然后搪锡,用绝缘带包扎e.管线经过建筑物的变形缝(包括沉降缝,伸缩缝。

抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。

f.接线端子箱内的端子宜选择压接或带锡焊接点的端子板,期接线端子上应有个2、门禁控制器的安装要求a.门禁控制器应安装牢固,不得倾斜,并应有明显标志。

b.安装在轻质隔墙上应采取加固措施。

3、门禁控制器的主电源引入线应直接与电源连接,严禁用电源插头,主电源应有明显标志;门禁控制器的接电牢固,并有明显标志。

4、监控室内接地母线的路由、规格应符合设计要求。

施工时应符合下列规:a.接地母线的表面应完整,无明显损伤和残余焊剂渣,铜带母线光滑**刺,绝缘层不得有老化龟裂现象。

b.接地母线应铺放在地槽或线缆走道中央,并固定在架槽的外侧,母线应平整不得有歪斜、扭曲。

二、设备安装1、前端设备a.进门处安装读卡器。

在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。

文档编号：ICSE1104004版本号：DACMJ-M4型门禁控制器安装和调试手册深圳达实信息技术有限公司2011年4月文档摘要项目名称：M4门禁控制器安装与调试文档撰稿：吕绍鑫编写日期：参考文献：修改记录目录产品简介 (1)产品功能特点 (1)性能指标 (2)第二章系统的安装 (2)门禁控制系统硬件组成 (2)接线图 (4)第三章线路布置 (5)安装步骤 (5)IP通讯连接 (7)第四章系统调试 (7)硬件调试 (7)软件调试 (7)第五章工程建议和注意事项 (14)工程建议 (14)在使用本设备时，务必应遵循下述基本注意事项 (15)第六章紧急预案 (15)第七章常见故障及诊断 (16)第一章产品功能介绍1.1.产品简介M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。

它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。

持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。

M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。

它采用TCP/IP通讯方式，可实现实时数据上传功能。

配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。

也可提供控制器接口软件，方便开发其它特殊应用系统。

1.2.产品功能特点门禁控制控制四个门或两个门的双向进出标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性好、便于低成本实现系统升级。

多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。

电梯门禁系统调试说明书目录一简介-------------------------------------------------------- 3⑴功能特点------------------------------------------------- 4⑵系统参数------------------------------------------------- 4三系统原理---------------------------------------------------- 4⑴楼层控制------------------------------------------------- 5⑵对讲联动------------------------------------------------- 5⑶呼梯控制------------------------------------------------- 5四系统接线---------------------------------------------------- 5五功能介绍---------------------------------------------------- 6⑴门禁主控制板--------------------------------------------- 6⑵门禁输出控制板------------------------------------------- 8⑶门禁输入转换板（选配功能）------------------------------ 12六设备安装--------------------------------------------------- 13⑴控制箱体尺寸-------------------------------------------- 13⑵控制向安装位置------------------------------------------ 14七硬件调试--------------------------------------------------- 15八综合调试--------------------------------------------------- 16⑴安装和系统登录------------------------------------------ 16⑵硬件机号设置与初始化------------------------------------ 17⑶读取加载时间-------------------------------------------- 17⑷系统工作状态设置---------------------------------------- 17⑸设置时间段和有效时间组---------------------------------- 17⑹用户卡使用---------------------------------------------- 19⑺保安卡使用---------------------------------------------- 19⑻临时卡使用---------------------------------------------- 20⑼对讲联动使用-------------------------------------------- 20⑽卡挂失-------------------------------------------------- 20⑾卡解挂-------------------------------------------------- 20⑿退卡---------------------------------------------------- 20⒀实时监控------------------------------------------------ 21⒁记录提取------------------------------------------------ 21⒂报警现场恢复-------------------------------------------- 21⒃节假日设置---------------------------------------------- 21⒄控制器重载---------------------------------------------- 21⒅数据初始化---------------------------------------------- 21九注意事项--------------------------------------------------- 22十保养与维护------------------------------------------------- 22⑴硬件维护常识-------------------------------------------- 22⑵软件维护常识-------------------------------------------- 22一简介捷顺电梯门禁综合系统是捷顺在门禁领域的又一个新的突破，可以兼容市面上大多数的电梯，功能强大，结构化设计配置灵活，具有多种控制方式，在不影响原有电梯的布线基础上，对电梯楼层信号进行采集，与电梯系统进行有机的结合，并通过电梯门禁的权限管理，控制电梯楼层信号，以达到电梯楼层的登记，同时，结合楼层的输入信号，与楼宇的对讲系统实行联动，配以电脑管理软件，实现楼宇管理的智能化和数字化。

一. 门禁系统调试1.1门禁系统登陆用户名admin 密码空1.2系统主界面1.3添加门禁控制器配置——设备——设备地图——添加控制器如图；添加控制器并选择控制器型号，PRO3000；为控制器主板命名并填写主机配置，如图；1.4编辑控制器配置先填写高级选项再写卡格式然后依次填写输入，读卡器直至完成。

如图；（此处主要针对PRO3000系列控制器）、，主要包含控制器名称、地址码、卡格式、时区设置、输入输出设置、读卡器设置等。

注：若需要10位卡号，则需先在“选项”-“高级”中勾选“OH”项，如下图：上一步回到卡格式，在“卡格式”中，格式2改写成FC—C—1—32为全读，更改如下图：点击下一步到输入如图填写；（勾选1--6，全部选常开从不）点击下一步到读卡器如图；进入读卡器配置界面，可设置读卡器名称、读卡器与输入输出对应关系等。

注：一般读卡器1对应的电锁为“出1”，自由外出为“入1”，状态输入为“入2”；读卡器2对应的电锁为“出2”，自由外出为“入3”，状态输入为“入4”；二. 定义门禁控制器2.1定义门禁区域2.2添加门禁入口2.3定义控制区域2.4添加控制器3.22添加控制器入口三. 门禁权限设置3.1门禁级别设置可以添加多个门禁级别，根据级别右击配置对应的开门权限。

3.2 卡持卡人的添加3.3设置卡持卡人在卡和持卡人界面，我们可以配置卡、持卡人、选择门禁级别等。

四控制器初始化目的是把配置信息上传给控制器；步骤：菜单栏中选控制——控制地图——控制器——右击初始化——全选——确定在以上步骤完成后，在控制地图里面查看设备状态，并可以远程开门；只需在对应入口右击，选择脉冲就可开门。

门禁系统调试门禁控制系统的调试工作是一项非常细致的工作。

在系统安装完毕后，首先应按图纸进行仔细的检查和作必要的测量工作。

尤其是在系统通电以前，应对系统的供电部分的绝缘阻抗，供电电路有无短路、开路、接错等现象进行仔细检查，确保无误，以免造成人身和设备的损害。

当检查确信无误后，放可通电进行系统的调试工作。

在通电之前，应检查设备的供电制式是否符合供电要求；具有供电电压变换插头或开关的设备，开关或插头是否设在220VAC的档位，以免档位不对，造成不必要的损失。

系统调试工作应分部分逐步进行，特别是大系统更应该如此。

系统调试基本按如下方法进行：a).?系统阻抗测试在系统通电前，首先用三用表、兆欧表、接地电阻测量仪对系统各连线的电阻、绝缘电组合系统接地点组进行测量。

?◆阻抗测量?阻抗测量是检测系统安装过程中有无短路、开路等故障现象，充电是交直流供电线路的阻抗，不能出现短路或与其他信号电路接错、交直流供电线路接混等故障，当出现上述现象时，应查找原因，排除故障，不能贸然通电，以免造成线路烧坏、损坏设备等故障。

在阻抗测量时，应对每条视频线、通信控制线、交直流电源线以及控制台内各插座开关进行逐个测量检查，发现异常应查找原因，进行排除。

?◆绝缘阻抗测量用兆欧表检查交流220V供电线路与机壳、控制台等的绝缘电阻，应确保符合绝缘要求。

当出现绝缘阻抗降低、短路等现象时，应逐步断开各供电回路，分别测量，找出原因，进行排除。

◆系统接地电阻测量检查系统接地是否良好，测量控制台裸露的导电部分，以及各种设备裸露在外面易被触及的导电部分的接地电阻值，应符合规定要求。

?b).?系统通电调试◆各种模块（主控模块、读卡器模块和报警输入模块等）通电调试在系统阻抗测试正常后，即可对系统通电进行测试。

首先断开向系统前端所有供电（可取下系统前端供电的保险丝或连接端子等）。

对各种模块设备逐个进行通电，通电时注意系统的电压和电流变化，出现异常是立即停止通电，查找原因系统在各模块通电正常后，即可对系统设备进行工作状态调整、系统设备编程、初始化调整等工作。

门禁系统调试方法
调试分为单点调试与系统调试
1单点调试的步骤：
①检查接线是否正确；
②接通电源，如有异常情况则立即断电；
③测试
测试表
指示灯正常情况下红灯亮或红灯闪烁,按动开门按钮指示灯变绿；
蜂鸣器正常情况下不发出声音，按动开门按钮蜂鸣器鸣叫一声；
将卡靠近读卡器，蜂鸣器应鸣叫二声；
电控锁平常上锁，按动开门按钮时打开，维持数秒后应自动关闭。

若测试结果符合以上四项，则该点通过测试。

2、系统调试的步骤：
①检查网线有无短路；
②设备号设置
i、与软件有关的操作请参阅软件说明书；
ii、门禁控制器的地址码设置；参见硬件手册；
iii、系统认可的卡片指在系统运行正常的情况下可在系统范围内正常使用的卡片；
2、其它事宜参阅相关图纸。

③接通网络扩展器电源；
④测试。

设置时钟，对设备进行初始化，软件均应显示“设置成功〃
将任意一张系统认可的IC卡登录到控制器，若在规定时间段，应可开锁；将已登录到控制器的IC卡删除，应不能开锁；
读卡后采集数据，检查采集到的数据是否正确
若所有门禁点的测试结果均符合以上四项，则系统通过测试。

门禁系统调试方法和步骤
(1)调试前准备
①收集设计图纸，包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等，充分了解设计意图；
②设计参数和系统全貌；
③收集设备产品使用说明书，了解各个设备的性能和使用方法；
④整理各个设备的报验资料；
⑤理解门禁系统的设置原则、实现原理、系统构架。

(2)调试前检查
①检查读卡器、开门按钮的安装高度是否满足要求；
②检查电磁锁或电控锁安装位置是否正确；
③检查设备电源线、控制线与端子之间是否压实，接触良好；
④检查设备电源线正负极是否正确；
⑤检查电源变压设备的接线形式，正负极是否正确，摄像机编号是否和接线图一直，编号是否清晰
⑥检查变压设备切断保护措施，是否为一箱一闸；
⑦检查强电箱的接线是否正确，是否为一箱一闸；
⑧复核前端摄像机的用电参数；
⑨复核变压设备的用电参数；
⑩复核强电箱的各个回路负荷是否满足要求。

(3)设备调试
①先分批、分区单独测试门禁，单独测试完成后，再进行全部门禁供电测试；
②在进行分批、分区测试时，应保证一箱一人，待前端设备供电稳定后，切断电源，方可进行下个分区的供电测试；
③测试时如发生异常情况，应立刻切断电源，具体排查问题，以免损坏设备。
