2023年高考物理总复习：电容器的电容一.选择题（共20小题）1.给带一定电荷量的电容器进行充电，所带电荷量增加。
下列说法正确的是（）A.电容变小B.电容不变C.电容变大D.电荷量与两极板间电压比变大2.某电容器的外壳上标有“1.5nF 9V”的字样。
该参数表明（）A.该电容器只有在电压为9V时电容才为1.5pFB.当两端电压为4.5V时，该电容器的电容为0.75卩FC.该电容器正常工作时所带电荷最不超过1.5X10 6CD.给该电容器充电时，电压每升高IV,单个极板的电荷量增加】.5X10 6C3.关于电场强度、电容和电势差，下列说法正确的是（）A.由公式E=f可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力 F成正比，与q成反比B.由公式E=将可知，在离点电荷Q距离为r的地方，电场强度E的大小与Q成正比C.由公式C=另可知，电容器的电容C随着极板带电荷量Q的增加而变大D.由公式U=Ed可知，在匀强电场中，两点间的电势差与这两点间的距离成正比4.电容器是非常重要的电学元件，通过充电使一电容器的带电量变为原来的2倍，则该电容器的（）A.电容变为原来的2倍B.电压变为原来的2倍C.耐压变为原来的4倍D.场强变为原来的4倍5.下列说法正确的是（）A.电容器不带电时电容为零B.电容器的电容大小和加在电容器两端的电压有关C.电容是描述电容器容纳电荷本领大小的物理量D.电容器中加入电介质，电容不变6. 下血是某同学对电场中的一些概念及公式的理解，其中正确的是（ ）A. 根据电场强度定义式E = f 可知，电场中某点的电场强度与试探电荷所带的电荷量成 反比B. 根据真空中点电荷电场强度公式E = k%可知，电场中某点的电场强度与场源电荷所 带的电荷量有关C. 根据电势差定义式。
相=争可知，带电荷量为1C 的正电荷，从A 点移动到B 点 克服电场力做功为1 J ，则U AB =1VD. 根据电容定义式C = %可知，电容器的电容与其所帯电荷量成正比，与两极板间的电 压成反比7. 物理量的决定式能掲示该物理量的大小受什么因素的影响，以下公式不属于决定式的是A. 平行板电容器的电容。
中学初三物理复习电容器与电容电容器与电容的初步理解电容器是物理学中重要的电路元件，主要由两块导体板和介质组成。
电容器的主要作用是存储电荷，并且可以在电路中储存和释放能量。
本文将以中学初三物理复习为背景，对电容器和电容的基本概念进行介绍，并探讨其在电路中的应用。
一、电容器的基本结构和工作原理电容器由两块导体板和介质组成。
导体板通常是金属板，介质可以是空气、塑料或电介质等。
介质的特性决定了电容器的电容大小。
当电容器的两块导体板之间加上电压差时，导体板上将会存储电荷。
存储的电荷量与电压差成正比，与电容大小成反比。
二、电容的定义和计算公式电容是电容器存储电荷的能力，用C表示，单位是法拉(F)。
根据电容的定义可得：电容C等于电容器中储存的电荷量Q与电压差U的比值，即C=Q/U。
电容的SI单位是库仑(C)，1库仑等于1法拉。
在实际应用中，常用的单位是微法(F)，1微法等于10^-6法拉。
根据电容的定义公式，我们可以计算电容器的电容大小。
当电容器的电压为U，存储的电荷量为Q时，电容C等于Q/U。
通过改变电容器的尺寸、导体板之间的距离和介质的特性等因素，可以改变电容的大小。
三、电容器的串联和并联在实际应用中，常常需要将多个电容器连接在一起以满足不同的电路需求。
电容器可以进行串联和并联。
串联连接时，多个电容器共享相同的电荷量，但电压分配给各个电容器的比例是根据电容大小来决定的。
假设有两个电容器C1和C2，它们串联连接后的总电容Ct满足以下公式：1/Ct = 1/C1 + 1/C2。
并联连接时，多个电容器具有相同的电压，但存储的总电荷量等于各个电容器存储电荷量之和。
假设有两个电容器C1和C2，它们并联连接后的总电容Ct满足以下公式：Ct = C1 + C2。
通过串联和并联的组合，可以构建复杂的电容器网络，以满足不同电路的需求。
四、电容器在电路中的应用电容器在电路中有很多重要的应用。
以下是几个常见的例子：1. 电容器的充放电过程：当电容器两端施加电压差时，电容器开始充电。
第1章静电场第07节电容器与电容[知能准备]1．两个相距很近的平行金属板中间夹上一层绝缘物质，就组成一个最简单的电容器，叫做___________．实际上，任何两个__________________ 又_______________ 的导体，都可以看成一个电容器．2．电容器________________与电容器________________的比值，叫做电容器的电容．表达式C＝______，国际单位制中单位__________，简称____________ ，符号________________．常用较小单位lμF＝________F，l pF＝________F．电容是表示电容器____ ____ 的物理量．3．平行板电容器极板正对面积为S，极板间距为d，当两极板间是真空时，电容C _________，当两极板间充满相对介电常数为εr，的电介质时，电容C ________________．4．常用电容器从构造上看，可分为________________和________________ 两类．常用的固定电容器有______________和_________________ ．[同步导学]1．平行板电容器(1)基本结构：两块彼此绝缘、互相靠近的平行金属板组成(2)带电特点：两板电荷等量异号，分布在正对两板的内侧(3)板间电场：板间形成匀强电场，场强大小为E＝U／d，方向垂直板面2．电容器的充、放电过程(1)充电过程如图1—7—1所示：①充电电流，电流方向为逆时针方向，电流强度由大到小；②电容器所带电荷量增加；③电容器两极板间电压升高；④电容器中电场强度增加；当电容器充电结束后，电容器所在电路中无电流，电容器两极板间电压与充电电压相等；⑤充电后，电容器从电源中获取的能量称为电场能．(2)放电过程如图1—7—2所示：①放电电流：电流方向是从正极板流出，电流强度是由大变小；②电容器上电荷量减小；③电容器两极板间电压降低；④电容器中电场强度减弱⑤电容器的电场能转化成其他形式的能．3．电容(1)定义：电容器所带的电荷量Q与电容器两极板间电势差U的比值，叫做电容器的电容．(2)定义式：C＝Q/U．电容是利用了比值定义法，看起来好像C由Q和U来决定，其实C与Q、U无关，C 的大小是由电容器本身的结构决定的，只是比值Q/U可以用来量度电容器的电容．即使电容器不带电，电容器容纳电荷的本领也不变，其电容仍然为C．(3)单位：在国际单位制中，电容的单位是法拉，符号是F． 1 F＝1 C／V法拉这个单位太大，实际中常用较小的单位，微法(μF)和皮法(pF)其关系：1 F＝106μF ＝1012pF(4)由C=Q/U可知C=ΔQ/ΔU(5)电荷量Q＝CU，带电荷量随电压的升高而增大，即带电荷量与电压成正比．提示：①电容器是一种电路元件，而电容是一个物理量，它表征了电容器容纳电荷的本领．②电容器的带电荷量是一个极板上电荷量的绝对值．③电容C是用比值定义法定义的，本章学过的电场强度E、电势φ，都是用比值法定义的．电容C=Q/U，但不能说电容C与Q成正比、与U成反比．电容C由电容器本身的性质决定，与Q、U的大小无关．④加在电容器两极上的电压不能超过某一限度．超过这个限度，电介质将被击穿，电容器损坏．这个极限电压称为穿电压．电容器工作时的电压应低于击穿电压．电容器上一般都标明电容器的电容和额定电压．额定电压是指电容器长期工作时所能承受的电压，比击穿电压要低．4．常用电容器(1) 固定电容器：电容固定不变的电容器，常用云母、陶瓷、聚苯乙烯等为电介质，这种电容在使用中不分极性．(2) 电解电容器：也是一种固定电容器，只是用很薄的一层氧化膜作电介质，电容较大．并且，电解电容器的极性是固定的，使用时极性不能接错．(3) 可变电容器：是一种可以改变电容大小的电容器，通常由两组铝片组成，其中一组固定不动的叫定片，另一组可以转动的叫动片．转动时，两组铝片的正对面积发生变化，电容就随着改变．可变电容器的绝缘物质通常为空气或塑料介质．例1有一充电的平行板电容器，两板间电压为3 V ，使它的电荷量减少3×l0-4C ，于是电容器两极板间的电压降低1/3，此电容器的电容量 μF ，电容器原来的带电荷量是 C ，若把电容器极板上的电荷量全部放掉，电容器的电容量是 μF ．解析：①电容器两极板间电势差的变化量为 V V U U 2332)311(=⨯=-=∆，由UQ C ∆∆=有F F C μ15021034=⨯=-②设电容器原来带电荷量为Q ，则Q ＝CU ＝1.5×10-4×3＝4.5×10-4C.③电容器的电容是由电容器本身因素决定的，与是否带电、带多少电荷量无关，所以电容器放掉全部电荷后，电容仍然是150μF ．5．平行板电容器的电容(1)当平行板电容器的两极板间是真空时，kdS C π4=(2)当两板间充满同一种电介质时， kdSC r πε4=，r ε是电介质的相对介电常数(3)平行板电容器的电容，与两平行板正对面积S 成正比，与介质的相对介电常数r ε有关，与两极板间距离d 成反比．6．关于平行板电容器的两类典型问题(1)平行板电容器连接在电源两端时，由于电容器始终接在电源上，因此两板间电势差U 保持不变，电容器的d 、S 、εr 发生变化，将引起电容器的C 、Q 、U 、E 变化．由kdSC πε4r =可知C 随d 、S 、εr 变化而变化．由Q ＝CU ＝kdSr πε4可知Q 也随着d 、S 、εr 变化而变化．由E=U/d 知，E 随d 的变化而变化．(2)平行板电容器充电后，切断与电源的连接，电容器的带电荷量Q 保持不变，电容器的d 、S 、εr 变化，将引起C 、Q 、U 、E 的变化．由kdSC πε4r =可知C 随d 、S 、εr 变化而变化．由SkdQkdS QC Q U r r εππε44===可知，U 随d 、S 、εr 变化而变化．由SkQkS QCdQ dU E r r εππε44====可知，E 随S 、εr 变化而变化．例2当一个电容器所带电荷量为Q 时，两极板间的电势差为U ，如果所带电荷量增大为2Q ，则 ( )A ．电容器的电容增大为原来的2倍，两极板间电势差保持不变B ．电容器的电容减小为原来的1／2倍，两极板间电势差保持不变C ．电容器的电容保持不变，两极板间电势差增大为原来的2倍D ．电容器的电容保持不变，两极板间电势差减少为原来的1／2倍解析：本题考查对电容器电容定义式的理解，应明确：对某一电容器而言，其电容的大小，决定于它的结构，与其所带的电荷量及两极板间的电势差无关．由于电容器的内部结构不变，故其电容也不变．由电容的定义式C ＝Q/U 可知，当所带的电荷量增大为2Q 时，两极板间的电压也相应增大为2U ，故本题应选C ．点评：电容器的电容是用比值法定义的，本章中学过的用比值法定义的物理量还有：电场强度、电势差，以前学过的用比值法定义的物理量有：压强、密度等．从中了解在物理学中是怎样来表征事物的某一特性或属性的．例3 (2000年全国高考试题) 对于水平放置的平行板电容器，下列说法正确的是 ( )A ．将两极板的间距加大，电容将增大B ．将两极扳平行错开，使正对面积减小，电容将减小C ．在下板的内表面上放置一面积和极板相等、厚度小于极板间距的陶瓷板，电容将增大D ．在下板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大 解析：根据kdSC πε4=，影响平行板电容器的电容大小的因素有：①正对面积增大，电容增大；②两板间距增大，电容减小；③两板间放入电介质，电容增大；④两板间放入金属板，相当于减小平行板的间距，电容增大．所以选项B 、C 、D 正确．点评： 这是一道关于电容器的电容的基本题，电容器的电容是由本身的结构来决定的．空气的介电常数接近于1，其它各种绝缘体的介电常数都大于1，所以空气电容中插入任何绝缘体，其电容都增大．例4连接在电池两极上的平行板电容器，当两极板间的距离减小时，则 （ ）A ．电容器的电容C 变大B ．电容器极板的带电荷量Q 变大C ．电容器两极板间的电势差U 变大D ．电容器两极板间的电场强度E 变大解析：这是一道考查对电容器的有关物理量理解的问题．平行板电容器的电容kdSC πε4=，当两极板间的距离d 减小时，C 增大，由于两极板连接在电池两极上，则两极板间的电势差U 保持不变，电容器所带电荷量UC Q =变大，两极板间的电场强度dU E =变大．选项A 、B 、D 正确．点评： 两极板间的电势差U 保持不变，是正确解答此题的关键．例5 如图1-7-3所示，两板间距为d 的平行板电容器与一电源连接，开关S 闭合，电容器两板间的一质量为m ，带电荷量为q 的微粒静止不动，下列各叙述中正确的是 （ ）A ．微粒带的是正电B ．电源电动势的大小等于q mgdC ．断开开关S ，微粒将向下做加速运动D ．保持开关S 闭合，把电容器两极板距离增大，将向下做加速运动解析： 粒子受重力和向上电场力作用而静止，两板间的电场方向向下，所以粒子带负电；由于粒子处于平衡状态时有mg qE =，电源电动势qmgd Ed ==ε；断开开关S ，电容器的带电荷量不变，根据SkQdkdS QCdQ dU E εππε44====，极板间电场没有改变，微粒仍将静止不动；保持开关闭合，电容器两极板间电压不变，两极板的距离增大，根据dU E =得极板间电场的电场强度变小，微粒将向下做加速运动．所以选项B 、D 正确．图1-7-3例6(1997年上海市高考试题) 如图1-7-4所示，A 、B 为平行金属板，两板相距为d ，分别与电源两极相连，两板的中央各有一小孔M 和N ，今有一带电质点，自A 板上方相距为d 的P 点由静止自由下落(P 、M 、N 在同一竖直线上)，空气阻力忽略不计，到达N 孔时速度恰好为零，然后沿原路返回，若保持两极板间的电压不变，则（ ）A ．把A 板向上平移一小段距离，质点自P 点自由下落后仍能返回B ．把A 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落C ．把B 板向上平移一小段距离，质点自P 点自由下落后仍能返回D ．把B 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落 解析：平行金属板与电源两极相连，则两极板间电势差U 保持不变．带电质点由P 运动到N 的过程中，重力做功与电场力做相等．若把A 板向上平移一小段距离，质点速度为零的位置仍为N 孔，且能返回；若把A 板向下平移一小段距离，质点速度为零的位置仍为N 孔，且能返回．若把B 板向上平移一小段距离，质点速度为零的位置在N 孔之上，且能返回；若把B 板向下平移一小段距离，质点到达N 孔时将在一竖直向下的速度，即将穿过N 孔继续下落．所以选项A 、C 、D 正确．[同步检测]1．下列关于电容器和电容的说法中，正确的是 ( )A ．根据C=Q ／U 可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B ．对于确定的电容器，其所带的电荷量与两板间的电压(小于击穿电压且不为零)成正比C ．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压比值恒定不变D ．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两板上的电压无关2．如图1—7—5所示，在开关S 闭合时，质量为m 的带电液滴处于静止状态，那么，下列判断正确的是 ( )图1-7-4图1—7—5A ．开关S 断开，极板上电荷量将减小，电压降低B ．开关S 断开，极板间距离减小，则极板上电荷量减小C ．开关S 断开．极板间距离减小，则极板间的电压减小D ．开关S 断开，极板间距离减小，则带电液滴向下运动3．如图l —7—6中，是描述电容C 、带电荷量Q 、电势差U 之间的相互关系的图线，对于给定的电容器，关系正确的是 ( )4．电容器A的电容比电容器B的电容大，这表明( )A ．A 所带的电荷量比B 多 B ．A 比B 有更大的容纳电荷的本领C ．A 的体积比B 大D ．两电容器的电压都改变1 V 时，A 的电荷量改变比B 的大5．如图1—7—7所示，先接通S 使电容器充电，然后断开S ．当增大两极板间距离时，电容器所带电荷量Q 、电容C 、两板间电势差U ，电容器两极板间场强E 的变化情况是 ( )A ．Q 变小，C 不变，U 不变，E 变小B ．Q 变小，C 变小，U 不变，E 不变 C ．Q 不变，C 变小，U 变大，E 不变D ．Q 不变，C 变小，U 变小，E 变小6．平行金属板A 、B 组成的电容器，充电后与静电计相连，如图1—7—8，要使静电计指针张角变大．下列措施中可行的是 ( )A ．A 板向上移动B ．B 板向右移动C ．A 、B 之间插入电介质D ．使两板带的电荷量减小7．如图1—7—9所示，A 、B 是平行板电容器的两个极板，B 板接地，A板带有电荷量图l —7—6图l —7—7图l —7—8+Q ，板间电场中有一固定点P ，若将B 板固定，A 板下移一些；或者将A 板固定，B 板上移一些，在这两种情况下，以下说法中正确的是 ( )A ．A 板下移时，P 点的电场强度不变，P 点电势不变B ．A 板下移时，P 点的电场强度不变，P 点电势升高C ．B 板上移时，P 点的电场强度不变，P 点电势降低D ．B 板上移时，P 点的电场强度减小，P 点电势降低8．一个平行板电容器，当其电荷量增加ΔQ ＝1.0×10-6C 时，两板间的电压升高ΔU ＝10 V ，则此电容器的电容C ＝ F ．若两板间电压为35 V ，此时电容器的带电荷量Q ＝ C.9．平行板电容器两板间距为4cm ，带电5.0×10-8C ，板间电场强度为4.5×104N ／C ，则其电容C ＝ F ，若保持其他条件不变而使两板正对面积减为原来的1/4，则其电容变为 ．10．如图l —7—10所示，平行放置的金屑板A 、B 组成一只平行板电容器，对以下两种情况：(1)保持开关S 闭合，使A 板向右平移错开一些； (2)S 闭合后再断开，然后使A 板向上平移拉开些．讨论电容器两扳间的电势差U 、电荷量Q 、板间场强E 的变化情况．11．如图1—7—11中．下列几种电路情况中有无电流?若有电流，电阻R 上电流方向如何?①合上开关S 瞬间；②合上S 后又将电容器C 的两板距离增大．图l —7—9图l —7—10图l —7—11[综合评价]1．关于电容器的充放电，下列说法中正确的是( )A．充放电过程中外电路有瞬间电流B．充放电过程中外电路有恒定电流C．充电过程中电源提供的电能全部转化为内能D．放电过程中电容器中的电场能逐渐减小2．一平行板电容器始终与电池相连，现将一块均匀的电介质板插进电容器恰好充满两极板间的空间，与未插电介质时相比( )．A．电容器所带的电荷量增大B．电容器的电容增大C．两极板间各处电场强度减小D．两极板间的电势差减小3．下列关于电容器的说法中，正确的是( )．A．电容越大的电容器，带电荷量也一定越多B．电容器不带电时，其电容为零C．由C＝Q／U可知，C不变时，只要Q不断增加，则U可无限制地增大D．电容器的电容跟它是否带电无关4．一个电容器的规格是“10µF、50V”则( )．A．这个电容器加上50V电压时，电容量才是10µFB．这个电容器的最大电容量为10µF ，带电荷量较少时，电容量小于10µFC．这个电容器上加的电压不能低于50VD．这个电容器的电容量总等于10µF5．1999年7月12日日本原子能公司所属敦贺湾核电站由于水管破裂导致高辐射冷却剂外流，在检测此次重大事故中应用了非电荷量变化(冷却剂外泄使管中液面变化)转移为电信号的自动化测量技术．图1－7－12是一种通过检测电容器电容的变化来检测液面高低的仪器原理图，容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管(塑料或橡皮)作为电介质．电容器的两个电极分别用导线接在指图l—7—12示器上，指示器上显示的是电容的大小，但从电容的大小就可知容器中液面位置的高低，为此，以下说法中正确的是： （ ）A ．如果指示器显示出电容增大了．则两电极正对面积增大．必液面升高B ．如果指示器显示出电容减小了．则两电极正对面积增大，必液面升高C ．如果指示器显示出电容增大了，则两电极正对面积减小，必液面降低D ．如果指示器显示出电容减小了．则两电极正对面积增大．必液面降低 6、传感器是一种采集信息的重要器件．如图1—7－13所示是一种测定压力的电容式传感器，A 为固定电极，B 为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻度在中央的灵敏电流表和电源串联成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转．当待测压力增大时,以下说法正确的是： （ ）A.电容器的电容将减小B.电容器的电荷量将增加C.灵敏电流表的指针向左偏D.灵敏电流表的指针向右偏7．平行板电容器的两极板A 、B 接于电池两极，一个带正电小球悬挂在电容器内部，闭合开关S ，电容器充电，这时悬线偏离竖直方向夹角为θ，如图1—7—14所示．那么 ( )A ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ增大 B ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ椤不变C ．开关S 断开，带正电的A 板向B 板靠近，则θ增大D ．开关S 断开，带正电的A 板向B 板靠近，则θ不变8．图1—7—15所示是一个由电池、电阻R 与平行板电容器组成的串联电路．在增大电容器两极板间距离的过程中 ( )A ．电阻R 中没有电流B ．电容器的电容变小C ．电阻R 中有从a 流向b 的电流D ．电阻R 中有从b 流向a 的电流9．如图1—7—16所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于图l —7—13图l —7—14 图l —7—15两板间恰好平衡，现用外力将P 固定住，然后使两板各绕其中点转过α角，如图虚线所示，再撤去外力，则带电微粒P 在两板间 ( )A ．保持静止B ．水平向左做直线运动C ．向右下方运动D ．不知α角的值无法确定P 的运动状态10．如图1—7—17所示，在与直流电源相接的平行板电容器内部，有一个小带电体P 正好处于受力平衡状态．问：(1) 当将A 板略为向B 板靠拢一些时，P 如何运动?(2) 断开开关S ′后，重复以上动作，P 又如何运动?第七节 电容器与电容知能准备答案：1.平板电容器 、 彼此绝缘 、 相互靠近、 2.带电荷量Q 、 两板间电压U 、 Q/U 、 法拉 、 法、 F 、106-、1012-、容纳电荷本领 3.固定电容、可变电容、电解质电容同步检测答案：1.BCD 2.C 3.AD 4.BD 5.C 6.AB 7.AC 8.1.0×107- 3.5×106-9.28pF 7pF 10.(1)U 保持不变、Q 变小、E 不变 （2）Q 不变、E 不变、U 增大 11.（1）从A 经R 到B （2）由B 经R 到A综合评价答案：1.AD 2.AB 3.D 4.D 5.A 6.BD 7.AD 8.BC 9.B 10.(1)U 不变、d 减小、E 增大、qE 增大、P 会向上运动 （2）S ′断开Q 不变、E 不变、qE 不变、P 仍然平衡图l —7—16 图1—7—17。
电容器动态问题与电势及电势能相结合 电容器动态问题与粒子受力相结合一、 电容器、电容1、 电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器。
2、电容 ：1）物理意义：表示电容器容纳电荷的本领。
2）定义：电容器所带的电荷量Ｑ（一个极板所带电量的绝对值）与两个极板间的电势差Ｕ的比值叫做电容器的电容。
3）定义式：UQ U QC ∆∆==，对任何电容器都适用，对一个确定的电容 器，电容是一个确定的值，不会随电容器所带电量的变化而改变。
4）单位：5）可类比于水桶的横截面积。
3、电容器的充放电：充电：极板带电量Q 增加，极板间场强E 增大； 放电：极板带电量Q 减小，极板间场强E 减小；4、常见电容器有：纸质电容器，电解电容器，可变电容器，平行板电容器。
电解电容器连接时应注意其“＋”、“－”极。
二、平行板电容器 平行板电容器的电容kds C r πε4=（平行板电容器的电容与两板正对面积成正比，与两板间距离成反比，与介质的介电常数成正比）。
是决定式，只对平行板电容器适应。
带电平行板电容器两极板间的电场可认为是匀强电场，dU E =。
三、平行板电容器动态分析 一般分两种基本情况：１、电容器两极板电势差Ｕ保持不变。
即平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。
２、电容器的带电量Ｑ保持不变。
即平行板电容器充电后，切断与电源的连接，使电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。
进行讨论的物理依据主要是三个： （１）平行板电容器的电容与极板距离ｄ、正对面积Ｓ、电介质的介电常数ε间的关系：kdS C r πε4=（２）平行板电容器内部是匀强电场，dU E =S kQ r επ4=。
（３）电容器每个极板所带电量Ｑ＝ＣＵ。
平行板电容器的电容为C ， 带电量为Q ， 极板间的距离为d . 在两极板间的中点放一电量很小的点电荷q .它所受的电场力的大小等于（ ）A ．8kQq/d 2B ．4kQq/d 2C ．Qq/CdD ．2Qq/Cd1、把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S 与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E2、如图所示，对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是：（）3、(2012·江苏单科，2)一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()．A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小4、用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大5、(2012·课标全国，18)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()．A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、平行板电容器的两极板A 、B 接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S ，电容器充电，悬线偏离竖直方向的夹角为θ，如图4所示，则下列说法正确的是 ( )A ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ减小 B ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ增大C ．电键S 断开，带正电的A 板向B 板靠近，则θ增大D ．电键S 断开，带正电的A 板向B 板靠近，则θ不变7、一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P 点，如图所示．以E 表示两极板间电场强度，ϕ表示负极板电势，ε表示正点电荷在P 点的电势能，将正极板移到图中虚线所示的位置，则（ ）A ． E 变大，ϕ降低B ．E 不变，ϕ升高 C ． ϕ升高，ε减小D ． ϕ升高，ε增大8、如图所示，两极板水平放置的平行板电容器与电动势为E 的直流电源连接，下极板接地．静电计外壳接地．闭合电键S 时，带负电的油滴恰好静止于电容器中的P 点．下列说法正确的是（ ）A ． 若将A 极板向下平移一小段距离，平行板电容器的电容将变小B ． 若将A 极板向上平移一小段距离，静电计指针张角变小C ． 若将A 极板向下平移一小段距离，P 点电势将升高D ． 若断开电键S ，再将A 极板向下平移一小段距离，则带电油滴将向下运动9、如图所示，Ａ、Ｂ为平行金属板，两板相距为ｄ，分别与电源两板相连，两板的中央各有一个小孔Ｍ和Ｎ。
第4课时电容与电容器导学目标 1.理解有关电容器的基本概念.2.掌握电容器的两类动态分析．电容器与电容[基础导引]判断下面关于电容器及其电容的叙述的正误：(1)任何两个彼此绝缘而又相互靠近的导体，就组成了电容器，跟这两个导体是否带电无关．( )(2)电容器所带的电荷量是指每个极板所带电荷量的代数和．( )(3)电容器的电容与电容器所带电荷量成反比．( )(4)一个电容器的电荷量增加ΔQ＝×10－6 C时，两板间电压升高10 V，则电容器的电容无法确定．( )\[知识梳理]1．电容器(1)组成：由两个彼此________又相互________的导体组成．(2)带电量：每个极板所带电荷量的__________．(3)电容器的充电和放电充电：使电容器带电的过程，充电后电容器两极板带上等量的____________，电容器中储存__________．放电：使充电后的电容器失去电荷的过程，放电过程中__________转化为其他形式的能．2．电容(1)定义：电容器所带的____________与电容器两极板间的电势差U的比值．(2)定义式：____________图1 $(3)物理意义：表示电容器____________本领大小的物理量．3．平行板电容器(1)影响因素：平行板电容器的电容与____________成正比，与介质的____________成正比，与________________成反比．(2)决定式：C ＝____________，k 为静电力常量．思考：电容器的电容、电容器带电荷量的变化量以及对应两极板电压的变化量，三者之间有什么关系考点一 关于电容两个公式的意义考点解读 1．电容的定义式C ＝Q U，反映了电容器容纳电荷量的本领，但平行板电容器的电容C 的大小与Q 、U 都无关，仅由两个导体板的大小和形状、两导体板的相对位置以及极板间的电介质来决定．~2．平行板电容器电容的决定式C ＝εr S 4πkd，反映了电容C 的大小与两极板正对面积成正比， 与两极板间距离成反比，与极板间电介质的介电常数成正比．典例剖析例1 如图1所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d 变化时，电容C 便发生变化，通过测量电容C 的变化就可知道两极板之间距离d 的变化情况．在下列图中能正确反映C 与d 之间变化规律的图象是 ( )思维突破1．C ＝Q U 是电容的定义式，C 与Q 、U 均没有关系，C 是由公式C ＝εr S 4k πd决定的．(2．而Q ＝CU ，则Q 与C 、U 有关，C 一定时，C 与U 成正比．跟踪训练1 根据电容器电容的定义式C ＝Q U，可知 ( )A ．电容器所带的电荷量Q 越多，它的电容就越大，C 与Q 成正比B ．电容器不带电时，其电容为零C ．电容器两极板之间的电压U 越高，它的电容就越小，C 与U 成反比D ．以上说法均不对考点二 电容器两类动态问题的分析方法考点解读电容器动态分析的思路(1)确定不变量，分析是电压不变还是所带电荷量不变．；(2)用决定式C ＝εr S 4πkd分析平行板电容器电容的变化． (3)用定义式C ＝Q U分析电容器所带电荷量或两极板间电压的变化． (4)用E ＝U d分析电容器极板间场强的变化． 特别提醒 有一种情况我们应当作为结论记住：当电容器充电后与电源断开，即电容器所带电荷量不变时，无论怎样改变板间距离，板间的场强是不变的．典例剖析例2 一平行板电容器充电后与电源断开，负极板接地．两板间有一个正试探电荷固定在P 点，如图2所示，以C 表示电容器的电容、E 表示两板间的场强、φ表示P 点的电势，W 表示正图2电荷在P 点的电势能，若正极板保持不动，将负极板缓慢向右* 平移一小段距离l 0的过程中，各物理量与负极板移动距离x 的关系图象中正确的是( )思维突破1．本题中l 0的意义要认识清楚，l 0是负极板向右移动的距离，而不是两极板间距离．2．求与平行板电容器有关的问题时，应从平行板电容器的电容决定式入手，首先确定不变量，然后根据电容决定式C ＝εr S 4πkd进行推导讨论，找出各物理量之间的关系，从而得出正确结论．跟踪训练2 如图3甲所示为某同学设计的电容式位移传感器原理图，其中右板为固定极板，左板为可动极板，待测物体固定在可动极板上．若两极板所带电荷量Q 恒定，极板两端电压U 将随待测物体的左右移动而变化，若U 随时间t 的变化关系为U ＝at ＋b (a 、b 为大于零的常数)，其图象如图乙所示，那么图丙、丁中反映极板间场强大小E 和物体位移x 随时间t 变化的图线是(设t ＝0时物体位移为零) ( )图3；A ．①和③B ．②和④C ．②和③D ．①和④A 组 与电容相关的概念类问题1．对于给定的电容器，描述其电容C 、电荷量Q 、电压U 之间的相 2．某电容器上标有“25 μF、450 V”字样，下列对该电容器的说法中正确的是 ( )A ．要使该电容器两极板之间电压增加1 V ，所需电荷量为×10－5 CB ．要使该电容器带电荷量1C ，两极板之间需加电压×10－5 VC ．该电容器能够容纳的电荷量最多为×10－5 C￥D ．该电容器能够承受的最大电压为450 VB 组 电容器的动态分析3．一平行板电容器两极板间距为d 、极板面积为S ，电容为ε0S d，其中ε0是常量．对此电容器充电后断开电源．当增加两板间距时，电容器极板间( )A．电场强度不变，电势差变大B．电场强度不变，电势差不变C．电场强度减小，电势差不变D．电场强度减小，电势差减小4．(2010·北京·18)用控制变量法，可以研究影响平行板电容器电容的因素(如图4所示)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若( )。
专题：电磁感应现象中有关电容器类问题1、电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。
电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C。
两根固定于水平面的光滑平行金属导轨间距为L，电阻不计。
炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触。
首先开关S接1，使电容器完全充电。
然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），MN开始向右加速运动。
当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨。
问：（1）磁场的方向；（2）MN刚开始运动时加速度a的大小；（3）MN离开导轨后的最大速度v m的大小。
试题分析：（1）根据通过MN电流的方向，结合左手定则得出磁场的方向．（2）根据欧姆定律得出MN刚开始运动时的电流，结合安培力公式，根据牛顿第二定律得出MN刚开始运动时加速度a的大小．（3）开关S接2后，MN开始向右加速运动，速度达到最大值时，根据电动势和电荷量的关系，以及动量定理求出MN离开导轨后最大速度.解：（1）电容器上端带正电，通过MN的电流方向向下，由于MN向右运动，根据左手定则知，磁场方向垂直于导轨平面向下．2、一对无限长平行导轨位于竖直平面，轨道上串联一电容器C（开始未充电）.另一根质量为m 的金属棒ab 可沿导轨下滑，导轨宽度为L ，在讨论的空间围有磁感应强度为B 、方向垂直整个导轨平面的匀强磁场，整个系统的电阻可以忽略，ab 棒由静止开始下滑，求它下滑h 高度时的速度v.解：设ab 棒下滑过程中某一瞬时加速度为a i ，则经过一微小的时间间隔Δt ，其速度的增加量为Δv=a i ·Δt.棒中产生的感应电动势的增加量为：ΔE=BL Δv=BLa i ·Δt电容器的极板间电势差的增加量为：ΔU i =ΔE=BLa i ·Δt电容器电荷量的增加量为：ΔQ=C ·ΔU=CBLa i ·Δt电路中的充电电流为：I=tQ ∆∆=CBLa i ab 棒所受的安培力为：F=BLI=CB 2L 2a i由牛顿第二定律得：mg-F=ma i ，即mg-CB 2L 2a i =ma i ，所以，a i =22L CB m mg +，可见，棒的加速度与时间无关，是一个常量，即棒ab 向下做匀加速直线运动.所以要求的速度为v=2222LCB m mgh ah +=.3、如图所示，处于匀强磁场中的两根足够长且电阻不计的平行金属导轨相距L ，导轨平面与水平面重合，左端用导线连接电容为C 的电容器（能承受的电压足够大）．已知匀强磁场的磁感应强度大小为B 、方向竖直向上．一质量为m 、电阻不计的直金属棒垂直放在两导轨上，一根绝缘的、足够长的轻绳一端与棒的中点连接，另一端跨过定滑轮挂一质量为m 的重物．现从静止释放重物并通过轻绳水平拖动金属棒运动（金属棒始终与导轨垂直并保持良好接触，不计滑轮质量和所有摩擦）．求：（1）若某时刻金属棒速度为v ，则电容器两端的电压多大？（2）求证：金属棒的运动是匀加速直线运动；（3）当重物从静止开始下落一定高度时，电容器带电量为Q ，则这个高度h 多大？解：（1）电容器两端的电压U 等于导体棒上的电动势E ，有：U=E=BLv（2）金属棒速度从v 增大到v+△v 的过程中，用时△t （△t →0），加速度为a ，有：电容器两端的电压为：U=BLv电容器所带电量为：式中各量都是恒量，加速度保持不变，故金属棒的运动是匀加速直线运动．（3）由于金属棒做匀加速直线运动，且电路中电流恒定4、如图所示，有一间距为L且与水平方向成θ角的光滑平行轨道，轨道上端接有电容器和定值电阻，S为单刀双掷开关，空间存在垂直轨道平面向上的匀强0磁场，磁感应强度为B。
电容器与电容 带电粒子在电场中的运动[基础知识·填一填][知识点1] 电容器及电容 1．电容器(1)组成：由两个彼此 绝缘 又相互靠近的导体组成． (2)带电荷量：一个极板所带电荷量的 绝对值 . (3)电容器的充、放电①充电：使电容器带电的过程，充电后电容器两极板带上等量的 异种电荷_ ，电容器中储存电场能．②放电：使充电后的电容器失去电荷的过程，放电过程中 电能 转化为其他形式的能．2．电容(1)定义：电容器所带的 电荷量 与两个极板间的 电势差 的比值． (2)定义式： C ＝Q U.(3)单位：法拉(F)、微法(μF)、皮法(pF).1 F ＝ 106μF＝ 1012pF. (4)意义：表示电容器 容纳电荷 本领的高低．(5)决定因素：由电容器本身物理条件(大小、形状、相对位置及电介质)决定，与电容器是否 带电 及 电压 无关．3．平行板电容器的电容(1)决定因素：正对面积、介电常数、两板间的距离． (2)决定式： C ＝εr S4πkd.判断正误，正确的划“√”，错误的划“×”．(1)电容器所带的电荷量是指每个极板所带电荷量的代数和．(×) (2)电容器的电容与电容器所带电荷量成反比．(×) (3)放电后的电容器电荷量为零，电容也为零．(×) [知识点2] 带电粒子在电场中的运动 1．加速问题(1)在匀强电场中：W ＝qEd ＝qU ＝12mv 2－12mv 20.(2)在非匀强电场中：W ＝qU ＝12mv 2－12mv 20.2．偏转问题(1)条件分析：不计重力的带电粒子以速度v 0垂直于电场线方向飞入匀强电场． (2)运动性质： 匀变速曲线 运动． (3)处理方法：利用运动的合成与分解． ①沿初速度方向：做 匀速 运动．②沿电场方向：做初速度为零的 匀加速 运动． 判断正误，正确的划“√”，错误的划“×”． (1)带电粒子在匀强电场中只能做类平抛运动．(×)(2)带电粒子在电场中，只受电场力时，也可以做匀速圆周运动．(√) (3)带电粒子在电场中运动时重力一定可以忽略不计．(×) [知识点3] 示波管1．装置：示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示． 2．原理(1)如果在偏转电极XX ′和YY ′之间都没有加电压，则电子枪射出的电子沿直线传播，打在荧光屏 中心 ，在那里产生一个亮斑．(2)YY ′上加的是待显示的 信号电压 ，XX ′上是机器自身产生的锯齿形电压，叫做扫描电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内变化的图象．[教材挖掘·做一做]1．(人教版选修3－1 P32第1题改编)(多选)如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U ，电容器已带电，则下列判断正确的是( )A ．增大两极板间的距离，指针张角变大B ．将A 板稍微上移，静电计指针张角变大C ．若将玻璃板插入两板之间，则静电计指针张角变大D ．若减小两板间的距离，则静电计指针张角变小解析：ABD [电势差U 变大(小)，指针张角变大(小)．电容器所带电荷量一定，由公式C ＝εr S 4πkd 知，当d 变大时，C 变小，再由C ＝QU得U 变大；当A 板上移时，正对面积S 变小，C 也变小，U 变大；当插入玻璃板时，C 变大，U 变小；而两板间的距离减小时，C 变大，U 变小，所以选项A 、B 、D 正确．]2．(人教版选修3－1 P39第2题改编)两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射出，最远到达A 点，然后返回，如图所示，OA ＝h ，此电子具有的初动能是( )A.edhU B ．edUhC.eU dhD.eUh d解析：D [电子从O 点到A 点，因受电场力作用，速度逐渐减小．根据题意和图示判断，电子仅受电场力，不计重力．这样，我们可以用能量守恒定律来研究问题，即12mv 20＝eU OA .因E ＝U d ，U OA ＝Eh ＝Uh d ，故12mv 20＝eUhd，故选项D 正确．] 3．(人教版选修3－1 P39第4题改编)如图所示，含有大量11H 、21H 、42He 的粒子流无初速度进入某一加速电场，然后沿平行金属板中心线上的O 点进入同一偏转电场，最后打在荧光屏上．下列有关荧光屏上亮点分布的说法正确的是( )A ．出现三个亮点，偏离O 点最远的是11H B ．出现三个亮点，偏离O 点最远的是42He C ．出现两个亮点 D ．只会出现一个亮点 答案：D4．(人教版选修3－1 P36思考与讨论改编)如图是示波管的原理图，它由电子枪、偏转电极(XX ′和YY ′)、荧光屏组成．管内抽成真空．给电子枪通电后，如果在偏转电极XX ′和YY ′上都没有加电压，电子束将打在荧光屏的中心O 点．(1)带电粒子在 __________ 区域是加速的，在 ________ 区域是偏转的． (2)若U YY ′＞0，U XX ′＝0，则粒子向 ________ 板偏转，若U YY ′＝0，U XX ′＞0，则粒子向 ________ 板偏转．答案：(1)Ⅰ Ⅱ (2)Y X考点一 平行板电容器的动态分析[考点解读]1．两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变． (2)电容器充电后与电源断开，电容器两极板所带的电荷量Q 保持不变． 2．动态分析思路 (1)U 不变①根据C ＝Q U ＝εr S4πkd 先分析电容的变化，再分析Q 的变化．②根据E ＝U d分析场强的变化． ③根据U AB ＝Ed 分析某点电势变化． (2)Q 不变①根据C ＝Q U ＝εr S4πkd先分析电容的变化，再分析U 的变化．②根据E ＝U d＝4k πQεr S分析场强变化．[典例赏析][典例1] (多选)如图所示，平行板电容器与直流电源连接，下极板接地，一带电油滴位于电容器中的P 点且处于静止状态，现将上极板竖直向上移动一小段距离，则( )A ．带电油滴将沿竖直方向向上运动B ．P 点电势将降低C ．电容器的电容减小，极板带电荷量减小D ．带电油滴的电势能保持不变[解析] BC [电容器与电源相连，两极板间电压不变，下极板接地，电势为0.油滴位于P 点处于静止状态，因此有mg ＝qE .当上极板向上移动一小段距离时，板间距离d 增大，由C ＝εr S 4πkd 可知电容器电容减小，板间场强E 场＝Ud 减小，油滴所受的电场力减小，mg＞qE ，合力向下，带电油滴将向下加速运动，A 错；P 点电势等于P 点到下极板间的电势差，由于P 到下极板间距离h 不变，由φP ＝ΔU ＝Eh 可知，场强E 减小时P 点电势降低，B 对；由C ＝Q U可知电容器所带电荷量减小，C 对；带电油滴所处P 点电势下降，而由题图可知油滴带负电，所以油滴电势能增大，D 错．]分析平行板电容器动态变化的三点关键1．确定不变量：先明确动态变化过程中的哪些量不变，是电荷量保持不变还是极板间电压不变．2．恰当选择公式：灵活选取电容的决定式和定义式，分析电容的变化，同时用公式E ＝U d分析极板间电场强度的变化情况．3．若两极板间有带电微粒，则通过分析电场力的变化，分析其运动情况的变化．[题组巩固]1．(2016·全国卷Ⅰ)一平行板电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器( )A ．极板上的电荷量变大，极板间电场强度变大B ．极板上的电荷量变小，极板间电场强度变大C ．极板上的电荷量变大，极板间电场强度不变D ．极板上的电荷量变小，极板间电场强度不变解析：D [据C ＝εr S4πkd 可知，将云母介质移出电容器，C 变小，电容器接在恒压直流电源上，电压不变，据Q ＝CU 可知极板上的电荷量变小，据E ＝U d可知极板间电场强度不变，故选D.]2．(2018·北京卷) 研究与平行板电容器电容有关因素的实验装置如图所示．下列说法正确的是( )A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板， 静电计指针的张角变大D ．实验中，只增加极板带电荷量，静电计指针的张角变大，表明电容增大解析：A [当用带电玻璃棒与电容器a 板接触，由于静电感应，从而在b 板感应出等量的异种电荷，从而使电容器带电，故选项A 正确；根据电容器电容的决定式：C ＝εr S 4πkd ，将电容器b 板向上平移，即正对面积S 减小，则电容C 减小，根据C ＝QU可知， 电荷量Q 不变，则电压U 增大，则静电计指针的张角变大，故选项B 错误；根据电容器电容的决定式：C ＝εr S4πkd，只在极板间插入有机玻璃板，则介电常数εr 增大，则电容C 增大，根据C ＝Q U可知， 电荷量Q 不变，则电压U 减小，则静电计指针的张角减小，故选项C 错误；根据C ＝Q U可知，电荷量Q 增大，则电压U 也会增大，而电容由电容器本身决定，C不变，故选项D 错误．]考点二 带电粒子在电场中的直线运动[考点解读]1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用动力学观点分析a ＝qE m ，E ＝Ud，v 2－v 20＝2ad .3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 2非匀强电场中：W ＝qU ＝E k2－E k1.[典例赏析][典例2] (2019·湖南长沙模拟)如图所示，在A 点固定一正电荷，电荷量为Q ，在离A 高度为H 的C 处由静止释放某带同种电荷的液珠，开始运动瞬间向上的加速度大小恰好等于重力加速度g .已知静电力常量为k ，两电荷均可看成点电荷，不计空气阻力．求：(1)液珠的比荷；(2)液珠速度最大时离A 点的距离h ；(3)若已知在点电荷Q 的电场中，某点的电势可表示成φ＝kQr，其中r 为该点到Q 的距离(选无限远的电势为零)．求液珠能到达的最高点B 离A 点的高度r B .[解析] (1)设液珠的电荷量为q ，质量为m ，由题意知，当液珠在C 点时k QqH2－mg ＝mg 比荷为q m ＝2gH 2kQ(2)当液珠速度最大时，k Qq h2＝mg 得h ＝2H(3)设BC 间的电势差大小为U CB ，由题意得U CB ＝φC －φB ＝kQ H －kQr B对液珠由释放处至液珠到达最高点(速度为零)的全过程应用动能定理得qU CB －mg (r B －H )＝0即q ⎝ ⎛⎭⎪⎫kQ H －kQr B －mg (r B －H )＝0解得：r B ＝2H ，r B ＝H (舍去)． [答案] (1)2gH 2kQ(2)2H (3)2H带电体在匀强电场中的直线运动问题的解题步骤[题组巩固]1．(多选)如图所示，带电小球自O 点由静止释放，经C 孔进入两水平位置的平行金属板之间，由于电场的作用，刚好下落到D 孔时速度减为零．对于小球从C 到D 的运动过程，已知从C 运动到CD 中点位置用时t 1，从C 运动到速度等于C 点速度一半的位置用时t 2，下列说法正确的是( )A ．小球带负电B ．t 1<t 2C ．t 1>t 2D ．将B 板向上平移少许后小球可能从D 孔落下解析：AB [由题图可知，A 、B 间的电场强度方向向下，小球从C 到D 做减速运动，受电场力方向向上，所以小球带负电，选项A 正确；由于小球在电场中受到的重力和电场力都是恒力，所以小球做匀减速直线运动，其速度图象如图所示，由图可知，t 1<t 2，选项B 正确，C 错误；将B 板向上平移少许时两板间的电压不变，根据动能定理可知，mg (h ＋d )－qU ＝0，mg (h ＋x )－qUx d ′＝0，联立得x ＝h h ＋d －d ′d ′<d ′，即小球不到D 孔就要向上返回，所以选项D 错误．]2．(2017·江苏卷)如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点解析：A [设A 、B 板间的电势差为U 1，B 、C 间电势差为U 2，板间距为d ，电场强度为E ，第一次由O 点静止释放的电子恰好能运动到P 点，根据动能定理得：qU 1＝qU 2＝qEd ，将C 板向右移动，B 、C 板间的电场强度：E ＝U 2d ＝Q C 0d ＝4πkQεr S不变，所以电子还是运动到P 点速度减小为零，然后返回，故A 正确，B 、C 、D 错误．]考点三 带电粒子在匀强电场中的偏转[考点解读]1．运动规律(1)沿初速度方向做匀速直线运动，运动时间⎩⎪⎨⎪⎧a.能飞出电容器：t ＝lv 0b.不能飞出电容器：y ＝12at 2＝qU 2mdt 2，t ＝2mdyqU(2)沿电场力方向，做匀加速直线运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝qUmd离开电场时的偏移量：y ＝12at 2＝qUl 22mdv2离开电场时的偏转角：tan θ＝v y v 0＝qUl mdv202．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 2y ＝12at 2＝12·qU 1md ·⎝ ⎛⎭⎪⎫l v 02tan θ＝qU 1lmdv 20得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d.(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l2.3．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 20，其中U y ＝Udy ，指初、末位置间的电势差．[典例赏析][典例3] 如图所示，水平放置的平行板电容器与某一电源相连，它的极板长L ＝0.4 m ，两板间距离d ＝4×10－3m ，有一束由相同带电微粒组成的粒子流，以相同的速度v 0从两板中央平行极板射入，开关S 闭合前，两板不带电，由于重力作用微粒能落到下极板的正中央，已知微粒质量为m ＝4×10－5kg ，电荷量q ＝＋1×10－8C ，g 取10 m/s 2.求：(1)微粒入射速度v 0为多少？(2)为使微粒能从平行板电容器的右边射出电场，电容器的上极板应与电源的正极还是负极相连？所加的电压U 应取什么范围？[审题指导] 开关闭合前，微粒做平抛运动，开关闭合后，微粒做类平抛运动，两个过程的分析方法相同，都要用到运动的合成与分解．[解析] (1)开关S 闭合前，由L 2＝v 0t ，d 2＝12gt 2可解得v 0＝L2gd＝10 m/s. (2)电容器的上极板应接电源的负极．当所加的电压为U 1时，微粒恰好从下板的右边缘射出，即d 2＝12a 1⎝ ⎛⎭⎪⎫L v 02， 又a 1＝mg －qU 1dm，解得U 1＝120 V当所加的电压为U 2时，微粒恰好从上极板的右边缘射出，即d 2＝12a 2⎝ ⎛⎭⎪⎫L v 02， 又a 2＝q U 2d－mg m，解得U 2＝200 V所以120 V ≤U ≤200 V.[答案] (1)10 m/s (2)与负极相连，120 V ≤U ≤200 V带电粒子在电场中偏转问题求解通法1．解决带电粒子先加速后偏转模型的通法：加速电场中的运动一般运用动能定理qU ＝12mv 2进行计算；在偏转电场中的运动为类平抛运动，可利用运动的分解进行计算；二者靠速度相等联系在一起．2．计算粒子打到屏上的位置离屏中心的距离Y 的四种方法： (1)Y ＝y ＋d tan θ(d 为屏到偏转电场的水平距离)．(2)Y ＝⎝ ⎛⎭⎪⎫L2＋d tan θ(L 为电场宽度)． (3)Y ＝y ＋v y ·d v 0.(4)根据三角形相似Y y ＝L2＋d L2.[题组巩固]1．(多选)如图所示，带电荷量之比为q A ∶q B ＝1∶3的带电粒子A 、B 以相等的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C 、D 点，若OC ＝CD ，忽略粒子重力的影响，则( )A ．A 和B 在电场中运动的时间之比为1∶2 B ．A 和B 运动的加速度大小之比为4∶1C ．A 和B 的质量之比为1∶12D ．A 和B 的位移大小之比为1∶1解析：ABC [粒子A 和B 在匀强电场中做类平抛运动，水平方向由x ＝v 0t 及OC ＝CD 得，t A ∶t B ＝1∶2，选项A 正确；竖直方向由h ＝12at 2得a ＝2ht 2，它们沿竖直方向下落的加速度大小之比为a A ∶a B ＝4∶1，选项B 正确；根据a ＝qE m 得m ＝qEa，故m A ∶m B ＝1∶12，选项C 正确；A 和B 的位移大小不相等，选项D 错误．]2．(2016·北京卷23题改编)如图所示，电子由静止开始经加速电场加速后，沿平行于板面的方向射入偏转电场，并从另一侧射出．已知电子质量为m ，电荷量为e ，加速电场电压为U 0，偏转电场可看做匀强电场，极板间电压为U ，极板长度为L ，板间距为d .(1)忽略电子所受重力，求电子射入偏转电场时的初速度v 0和从电场射出时沿垂直板面方向的偏转距离Δy ；(2)分析物理量的数量级，是解决物理问题的常用方法．在解决(1)问时忽略了电子所受重力，请利用下列数据分析说明其原因．已知U ＝2.0×102 V ，d ＝4.0×10－2m ，m ＝9.1×10－31 kg ，e ＝1.6×10－19 C ，g ＝10 m/s 2. 解析：(1)根据动能定理，有eU 0＝12mv 20， 电子射入偏转电场时的初速度v 0＝2eU 0m 在偏转电场中，电子的运动时间Δt ＝Lv 0＝L m 2eU 0加速度a ＝eE m ＝eU md偏转距离Δy ＝12a (Δt )2＝UL 24U 0d(2)只考虑电子所受重力和电场力的数量级，有重力 G ＝mg ≈10－29 N 电场力F ＝eUd ≈10－15 N由于F ≫G ，因此不需要考虑电子所受的重力．答案：(1) 2eU 0m UL 24U 0d(2)见解析 思想方法(十四) 电容器在现代科技生活中的应用[典例] (多选)目前智能手机普遍采用了电容触摸屏，电容触摸屏是利用人体的电流感应进行工作的，它是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO(纳米铟锡金属氧化物)，夹层ITO 涂层作为工作面，四个角引出四个电极，当用户手指触摸电容触摸屏时，手指和工作面形成一个电容器，因为工作面上接有高频信号，电流通过这个电容器分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指到四个角的距离成比例，控制器通过对四个电流比例的精密计算来确定手指位置．对于电容触摸屏，下列说法正确的是( )A．电容触摸屏只需要触摸，不需要压力即能产生位置信号B．使用绝缘笔在电容触摸屏上也能进行触控操作C．手指压力变大时，由于手指与屏的夹层工作面距离变小，电容变小D．手指与屏的接触面积变大时，电容变大[解析]AD [据题意知，电容触摸屏只需要触摸，由于流经四个电极的电流与手指到四个角的距离成比例，控制器就能确定手指的位置，因此不需要手指有压力，故A正确；绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作，故B错误；手指压力变大时，由于手指与屏的夹层工作面距离变小，电容将变大，故C错误；手指与屏的接触面积变大时，电容变大，故D正确．][题组巩固]1．(2019·汕头模拟)图示为某电容传声器结构示意图，当人对着传声器讲话，膜片会振动．若某次膜片振动时，膜片与极板距离增大，则在此过程中( ) A．膜片与极板间的电容增大B．极板所带电荷量增大C．膜片与极板间的电场强度增大D．电阻R中有电流通过解析：D [根据C＝εr S4πkd可知，膜片与极板距离增大，膜片与极板间的电容减小，选项A错误；根据Q＝CU可知极板所带电荷量减小，因此电容器要通过电阻R放电，所以选项D正确，B错误；根据E＝Ud可知，膜片与极板间的电场强度减小，选项C错误．]2．(多选)电容式加速度传感器的原理如图所示，质量块左、右侧连接电介质、轻质弹簧，弹簧与电容器固定在外框上，质量块可带动电介质移动，改变电容．则( ) A．电介质插入极板间越深，电容器电容越小B．当传感器以恒定加速度运动时，电路中有恒定电流C．若传感器原来向右匀速运动，突然减速时弹簧会压缩D．当传感器由静止突然向右加速时，电路中有顺时针方向的电流解析：CD [由C ＝εr S 4πkd知，电介质插入越深，εr 越大，即C 越大，A 错；当传感器以恒定加速度运动时，电介质相对电容器静止，电容不变，电路中没有电流，B 错；传感器向右匀速运动，突然减速时，质量块由于惯性相对传感器向右运动，弹簧压缩变短，C 对；传感器由静止突然向右加速时，电介质相对电容器向左运动，εr 增大，C 增大，电源电动势不变，由C ＝Q U 知，Q 增大，上极板电荷量增大，即电路中有顺时针方向的电流，D 对．。
电容详解⼀、基本概念电容：亦称作“电容量”，是指在给定电位差下的电荷储藏量。
电容器：①定义1：电容器，顾名思义，是‘装电的容器’，是⼀种容纳电荷的器件;②定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成⼀个电容器。
电容值：电容器所带电量Q与电容器两极间的电压U的⽐值，叫电容器的电容。
在电路学⾥，给定电势差，电容器储存电荷的能⼒，称为电容（capacitance），标记为C。
电容单位：法拉，简称法，符号是F。
常⽤的电容单位有毫法（mF）、微法（µF）、纳法（nF）和⽪法（pF）等，换算关系是：1法拉（F）= 1000毫法（mF）=1000000微法（µF）1微法（µF）= 1000纳法（nF）= 1000000⽪法（pF）。
排容：由若⼲个电容排列⽽成的电容阵列，若⼲个参数完全相同的电容，它们的⼀个引脚都连到⼀起，作为公共引脚，其余引脚正常引出。
⼆、电容分类2.1. 按照结构2.1.1固定电容器：不能调节的,我们称之为定值电容。
2.1.2可变电容器：它由⼀组定⽚和⼀组动⽚组成，它的容量随着动⽚的转动可以连续改变。
把两组可变电容装在⼀起同轴转动，叫做双连。
可变电容的介质有空⽓和聚苯⼄烯两种。
空⽓介质可变电容体积⼤，损耗⼩，多⽤在电⼦管收⾳机中。
聚苯⼄烯介质可变电容做成密封式的，体积⼩，多⽤在晶体管收⾳机中。
2.1.3微调电容器：半可变电容也叫做微调电容，它是由两⽚或者两组⼩型⾦属弹⽚，中间夹着介质制成。
调节的时候改变两⽚之间的距离或者⾯积。
它的介质有空⽓、陶瓷、云母、薄膜等2.2.按极性有极性电容和⽆极性电容，有极性使⽤时要注意⽅向。
2.3.按介质CBB电容（聚丙烯），涤纶电容、瓷⽚电容、云母电容、独⽯电容、（铝）电解电容、钽电容等。
2.3.1叠层陶瓷贴⽚电容（MLCC） <⽆极性 >采⽤多层结构，往往⼀个MLCC内部多达⼏⼗层，甚⾄更多。
高二物理（人教版选修31）第一章静电场第8节电容器的电容典型例题深度解析（含解析）【典型例题】【例 1】平行板电容器所带的电荷量为Q＝4×10-8，电容器两板间C的电压为 U＝2V ，则该电容器的电容为；若是将其放电，使其所带电荷量为原来的一半，则两板间的电压为，两板间电场强度变为原来的倍，此时平行板电容器的电容为。
【解析】由电容器电容的定义式得： C Q 410 8F 2 108FU2电容的大小取决于电容器自己的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。
而此时两极板间的电压为：U /Q/Q/2 1U 1VC C2板间为匀强电场，由场强与电压关系可得：/ U /1U1E2d dE 2【答案】 2×10-8F、1V 、1/2 、2×10-8F【例 2】如图电路中， A、B 为两块竖直放置的金属板， G 是一只静电计，开关 S 合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A、合上 S，使 A、B 两板凑近一些B、合上 S，使 A、B 正对面积错开一些C、断开 S，使 A、B 间距增大一些D、断开 S，使 A、B 正对面积错开一些【解析】图中静电计的金属杆接 A 板，外壳与 B 板均接地，静电计显示的是 A、B 两板间的电压，指针的张角越大，表示两板间的电压越高。
当闭合 S 时，A 、B 两板间的电压等于电源两端电压不变。
故静电计的张角保持不变。
当断开S 时，A 、B 两板构成的电容器的带电量保持不变，若是板间的间距增大，或正对面积减小，由平板电容器电容的决定式CS可知，电容都将减小，再由UQ可知，板4 kd C间电压都将增大，即静电计的张角应当变大。
【答案】 C、D【例 3】一平行板电容器充电后与电源断开，负极板接地。
两板间有一个正电荷固定在P 点，以下列图，以 E 表示两板间的场强， U 表示电容器两板间的电压， W 表示正电荷在 P 点的电势能，若保持负极板不动，将正极板向下移到图示的虚线地址则：（）A、U 变小， E 不变B、E 变小， W 不变C、U 变小， W 不变D、U 不变， W 不变【解析】题意：一平行板电容器充电后与电源断开，负极板接地，说明电容器的带电量将保持不变，负极板为零电势。
第四章电容§4-1 电容和电容器教学目标1、知道什么是电容器以及常用的电容器2、理解电容器电容的概念及其定义C=Q/U，并能用来进行有关的计算3、知道平行板电容器的电容与那些因素有关,有什么关系课前练习一、复习1、导体对电流的作用称为电阻。
在一定温度下，电阻与、成正比，与成反比，即R= ，称为电阻定律。
2、线性电阻的伏安特性曲线是穿过的一条直线，所以线性电阻的阻值不随、的变化而变化。
二、预习1、两个彼此而又相互的导体，就构成了一个电容器。
这对导体叫电容器的两个。
2、电容器是储存和容纳的装置，也是储存电场能量的装置。
电容器所储存的电荷的量叫电容器的电量。
3、将电容器两极板分别接到电源的正负极上，使电容器两极板分别带上等量异号电荷，这个过程叫电容器的过程。
电容器充电后，极板间有电场和电压。
4、用一根导线将电容器两极板相连，两极板上正负电荷中和，电容器失去电量，这个过程称为电容器的过程。
教学过程一、电容器（是一种储存和的容器）1、结构两个彼此又的导体，就构成了一个电容器。
这对导体叫电容器的两个极板。
2、分类电容器按其电容量是否可变，可分为固定电容器和可变电容器，可变电容器还包括半可变电容器，它们在电路中的符号见下。
3、作用电容器是储存和容纳电荷的装置，也是储存电场能量的装置。
电容器每个极板上所储存的电荷的量叫电容器的电量。
4、平行板电容器由两块相互平行、靠得很近、彼此绝缘的金属板所组成的电容器，叫平行板电容器。
是一种最简单的电容器。
二、电容量（简称：电容）1、定义：电容器所带 与两极板间 之比，称为电容器的电容。
2、公式（定义式）：电容反映了电容器储存电荷能力的大小，它只与电容本身的性质有关，与电容器所带的 及电容器两极板间的 无关。
3、单位法拉(F)、微法(μF)、皮法(pF)，它们之间的关系为：1 F = μF = pF三、平行板电容器的电容1、电容C 跟 成正比，跟 成正比，跟 成反比。
高考电容与电容器专题一、单纯电容器及动态1、一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P 点，如图所示，以E 表示两极板间的场强，U 表示电容器的电压，E P 表示正电荷在P 点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则A 、U 变小，E 不变B 、E 变大，E P 变大C 、U 变小，E P 不变D 、U 不变，E P 不变答案：AC 解答：电容器充电后电源断开，说明电容器带电量不变；正极板向负极板移近，板间距减小，kd S C πξ4=电容变大，由CQ U =知U 变小。
因为U ，d 均为变量，变形S kQd U E ξπ4==，知场强E 不变。
下极板接地，P 到下极板的距离不变，由p p qEd qu ==ξ 知ζ不变。
2、如图所示是一个由电池、电阻R 与平行板电容器组成的串联电路。
在增大电容器两极板间距离的过程中A 、电阻R 中没有电流B 、电容器的电容变小C 、电阻R 中有从A 流向B 的电流D 、电阻R 中有从B 流向A 的电流答案：BD解析：板间距增加，由kdSC πξ4=知C 减小；接电源，故U 不变，CU Q =，电量减少，电容器放电，C 板接电源正极，故电流 有B 到A 3、板间距为d 的平行板电容器所带电荷量为Q 时，两极板间的电势差为U1，板间场强为E 1。
现将电容器所带电荷量变为2Q ，板间距变为2d，其他条件不变，这时两极板间电势差为U 2，板间场强为E 2，下列说法正确的是 A ．U 2 = U 1，E 2 = E 1 B ．U 2 = 2U 1，E 2 = 4E 1 C ．U 2 = U 1，E 2 = 2E 1 D ．U 2 = 2U 1，E 2 = 2E答案：C解析：由电容决定式，kd S C πξ4=，板间距变为2d，则电容变为2C ；电量为2Q ，C Q U = ，则电压不变，dUE =，则场强变为二分之一。
电容器和电容 带电粒子在电场中的运动知识点1.电容器⑴组成：任何两个彼此又相互的导体都可以组成一个电容器。
⑵带电量：一个极板所带电量的 . ⑶电容器的充、放电①充电：使电容器带电的过程，充电后电容器两极板带上等量的，电容器中储存.②放电：使充电后的电容器失去电荷的过程，放电过程中 转化为其他形式的能. 2.电容⑴定义：电容器所带的与电容器两极板间的电势差U 的比值. ⑵定义式：UQ C =. ⑶物理意义：表示电容器本领大小的物理量. ⑷单位：法拉（F ）=F 1F μ=pF 3.平行板电容器⑴影响因素：平行板电容器的电容与成正比，与介质的成正比，与成反比. ⑵决定式：=C ,k 为静电力常量. 4.带电粒子在电场中的运动 ⑴带电粒子在电场中加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子的增量.①在匀强电场中，=W =qU =2022121mv mv - ②在非匀强电场中：=W =2022121mv mv -⑵带电粒子在匀强电场中的偏转①如果带电粒子以初速度0v 垂直场强方向进入匀强电场中，不考虑重力时，则带②类平抛运动的一般处理方法：将粒子的运动分解为沿初速度方向的 运动和沿电场力方向的运动.根据的知识就可解决有关问题. ⑶基本公式：运动时间0v lt =（板长为l ，板间距离为d ，板间电压为U ). 加速度===mqEm F a . 离开电场的偏转量==221at y . 偏转角===tan v atv v y θ . v 0v 0 y5.示波器示波器是用来观察电信号随时间变化的情况，其核心部件是示波管，它由电子枪、偏转电极和荧光屏组成，如图所示电容 电容器[对电容器、电容的理解][例1]（单选）下列说法中不正确的是：（ ）A 、电容器的电容越大，电容器带电就越多B 、某一给定电容器的带电荷量与极板间电压成正比C 、一个电容器无论两极板间的电压多大（不为零），它所带的电荷量和极板间的电压之比是恒定的D 、电容是表示电容器容纳电荷本领大小的物理量[变式1] (多选)两个电容器电容的公式： U Q C =和kdSC r πε4= 。
电容器问题解题技巧电容器是电路中常见的元件之一，具有存储电荷的功能。
在解决电容器问题时，掌握一些解题技巧可以帮助我们更好地理解和分析问题。
本文将介绍一些常见的电容器问题解题技巧，并提供相应的示例。
一、电容器基本概念回顾在开始讨论电容器问题解题技巧之前，让我们先回顾一下电容器的基本概念。
电容器由两块金属板和中间的绝缘介质组成。
当电容器接上电源时，电容器的金属板上就会储存起电荷。
电容器的电容量C表示电容器储存电荷的能力，单位是法拉(F)。
电容器的电压V表示电容器上的电场强度，单位是伏特(V)。
二、电容器充电和放电问题1. 充电问题充电问题是电容器问题中常见的类型之一。
当电容器接入电路中，并接通电源时，电容器开始充电过程。
在充电过程中，电容器的电荷量逐渐增加，直到达到电源电压为止。
解决充电问题的关键是掌握电容器充电过程的指数增长规律。
电容器上的电压随时间变化的规律可以用以下公式表示：V(t) = V0 × (1 - e^(-t/RC)) （公式1）其中，V(t)表示时间t时刻电容器上的电压，V0表示电源电压，R表示电路中的电阻值，C表示电容器的电容量。
示例：一个电容器的电容量为2μF，电路中的电阻值为5kΩ，电源电压为12V。
求在接通电源后，电容器上的电压在充电过程中随时间的变化情况。
解：根据公式1，代入所给参数，我们可以绘制出电容器电压随时间变化的曲线图。
（插入示例图表）2. 放电问题放电问题是电容器问题解题中的另一个常见类型。
当电容器充满电荷之后，我们可以通过将电容器与电路中的负载器件连接来进行放电。
在放电过程中，电容器的电荷逐渐减少，直到完全放空。
解决放电问题的关键是掌握电容器放电过程的指数衰减规律。
电容器上的电压随时间变化的规律可以用以下公式表示：V(t) = V0 × e^(-t/RC) （公式2）其中，V(t)表示时间t时刻电容器上的电压，V0表示放电开始时的电压，R表示电路中的电阻值，C表示电容器的电容量。
电容专题详解From ItechBe@tsAt 2012.06.07 一．电容简述电容器，简称电容，是电路中的一种常用电子元器件。
顾名思义，电容对电流具有容纳储存作用。
它用符号C表示，单位为法拉、千法、兆法，分别用F、KF、MF表示。
电容的计算公式：定义式：C=Q/U电容器的电势能计算公式：E=CU^2/2=QU/2=Q^2/2C多电容器并联计算公式：C=C1+C2+C3+…+Cn多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn三电容器串联：C= (C1*C2*C3) / (C1*C2+C2*C3+C1*C3)决定式：C=εS/4πkd其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量（k=9.0×10^9牛顿·米^2/库仑^2）。
常见的平行板电容器，电容为C=εS/d。
（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。
）常见介质的介电常数：气体温度() 相对介电常数液体温度() 相对介电常数水蒸汽140～150 1.00785 固体氨固体醋酸 4.014.1气态溴180 1.0128 石腊2．0～2.1氦0 1.000074 聚苯乙烯24～2.6氢0 1.00026 无线电瓷6～6.5氧0 1.00051 超高频瓷7～8.5氮0 1.00058 二氧化钡-902 106氩0 1.00056 橡胶-5 2～3气态汞400 1.00074 硬橡胶20 4.3空气0 1.000585 纸16 2.5硫化氢0 1.004 干砂 2.5真空20 1 15%水湿砂（金刚石）约2～8乙醚0 4.335 木头 2.8液态二氧化碳20 1.585 琥珀 2.8甲醇20 33.7 冰3～4乙醇16.3 25.7 虫胶 3.3水14 81.5 赛璐璐4～11液态氨-270.8 16.2 玻璃 4.1液态氦-253 1.058 黄磷 4.2液态氢-182 1.22 硫5．5～16.5液态氧-185 1.465 碳6～8液态氮0 2.28 云母7～9液态氯20 1.9 花岗石8.3煤油20 2～4 大理石 6.2松节油 2.2 食盐7.5苯 2.283 氧化铍9油漆 3.5甘油45.8二．电容的分类a)气体介质电容i.空气电容空气介质可变电容器的电极由两组金属片组成。

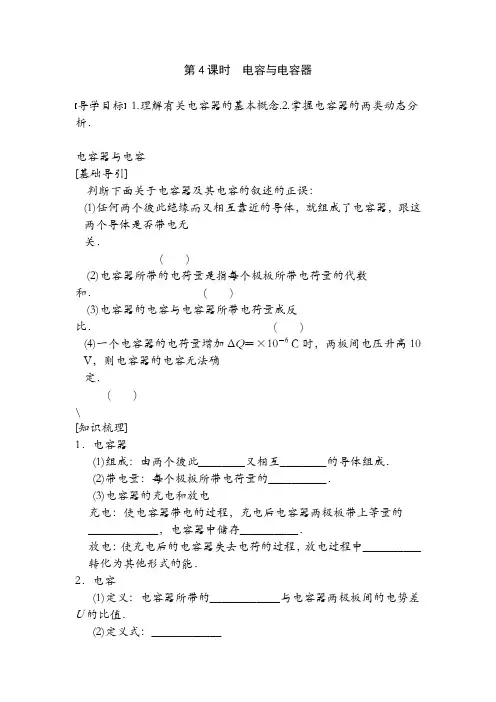

第4课时 电容与电容器导学目标 1.理解有关电容器的基本概念.2.掌握电容器的两类动态分析．电容器与电容[基础导引]判断下面关于电容器及其电容的叙述的正误：(1)任何两个彼此绝缘而又相互靠近的导体，就组成了电容器，跟这两个导体是否带电无关． ( )(2)电容器所带的电荷量是指每个极板所带电荷量的代数和． ( )(3)电容器的电容与电容器所带电荷量成反比． ( )(4)一个电容器的电荷量增加ΔQ ＝1.0×10－6 C 时，两板间电压升高10 V ，则电容器的电容无法确定． ( )[知识梳理]1．电容器(1)组成：由两个彼此________又相互________的导体组成．(2)带电量：每个极板所带电荷量的__________．(3)电容器的充电和放电充电：使电容器带电的过程，充电后电容器两极板带上等量的____________，电容器中储存__________．放电：使充电后的电容器失去电荷的过程，放电过程中__________转化为其他形式的能．2．电容(1)定义：电容器所带的____________与电容器两极板间的电势差U 的比值．(2)定义式：____________(3)物理意义：表示电容器____________本领大小的物理量．3．平行板电容器(1)影响因素：平行板电容器的电容与____________成正比，与介质的____________成正比，与________________成反比．(2)决定式：C ＝____________，k 为静电力常量．思考：电容器的电容、电容器带电荷量的变化量以及对应两极板电压的变化量，三者之间有什么关系？考点一 关于电容两个公式的意义考点解读1．电容的定义式C ＝QU，反映了电容器容纳电荷量的本领，但平行板电容器的电容C 的大图1小与Q 、U 都无关，仅由两个导体板的大小和形状、两导体板的相对位置以及极板间的电介质来决定．2．平行板电容器电容的决定式C ＝εr S 4πkd，反映了电容C 的大小与两极板正对面积成正比， 与两极板间距离成反比，与极板间电介质的介电常数成正比．典例剖析例1 如图1所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d 变化时，电容C 便发生变化，通过测量电容C 的变化就可知道两极板之间距离d 的变化情况．在下列图中能正确反映C 与d 之间变化规律的图象是 ( )思维突破1．C ＝Q U 是电容的定义式，C 与Q 、U 均没有关系，C 是由公式C ＝εr S 4k πd决定的． 2．而Q ＝CU ，则Q 与C 、U 有关，C 一定时，C 与U 成正比．跟踪训练1 根据电容器电容的定义式C ＝QU，可知 ( ) A ．电容器所带的电荷量Q 越多，它的电容就越大，C 与Q 成正比B ．电容器不带电时，其电容为零C ．电容器两极板之间的电压U 越高，它的电容就越小，C 与U 成反比D ．以上说法均不对考点二 电容器两类动态问题的分析方法考点解读电容器动态分析的思路(1)确定不变量，分析是电压不变还是所带电荷量不变．(2)用决定式C ＝εr S 4πkd分析平行板电容器电容的变化． (3)用定义式C ＝QU分析电容器所带电荷量或两极板间电压的变化． (4)用E ＝Ud分析电容器极板间场强的变化． 特别提醒 有一种情况我们应当作为结论记住：当电容器充电后与电源断开，即电容器所带电荷量不变时，无论怎样改变板间距离，板间的场强是不变的．典例剖析例2 一平行板电容器充电后与电源断开，负极板接地．两板间有一个正试探电荷固定在P 点，如图2所示，以C 表示电容图2器的电容、E表示两板间的场强、φ表示P点的电势，W表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l0的过程中，各物理量与负极板移动距离x的关系图象中正确的是( )思维突破1．本题中l0的意义要认识清楚，l0是负极板向右移动的距离，而不是两极板间距离．2．求与平行板电容器有关的问题时，应从平行板电容器的电容决定式入手，首先确定不变量，然后根据电容决定式C＝εr S4πkd进行推导讨论，找出各物理量之间的关系，从而得出正确结论．跟踪训练2 如图3甲所示为某同学设计的电容式位移传感器原理图，其中右板为固定极板，左板为可动极板，待测物体固定在可动极板上．若两极板所带电荷量Q恒定，极板两端电压U将随待测物体的左右移动而变化，若U随时间t的变化关系为U＝at＋b(a、b为大于零的常数)，其图象如图乙所示，那么图丙、丁中反映极板间场强大小E和物体位移x随时间t变化的图线是(设t＝0时物体位移为零) ( )图3A．①和③B．②和④C．②和③D．①和④A组与电容相关的概念类问题1．对于给定的电容器，描述其电容C、电荷量Q、电压U之间的相应关系的图象正确的是( )2．某电容器上标有“25 μF 、450 V ”字样，下列对该电容器的说法中正确的是 ( )A ．要使该电容器两极板之间电压增加1 V ，所需电荷量为2.5×10－5 CB ．要使该电容器带电荷量1C ，两极板之间需加电压2.5×10－5 VC ．该电容器能够容纳的电荷量最多为2.5×10－5 CD ．该电容器能够承受的最大电压为450 VB 组 电容器的动态分析3．一平行板电容器两极板间距为d 、极板面积为S ，电容为ε0Sd ，其中ε0是常量．对此电容器充电后断开电源．当增加两板间距时，电容器极板间 ( )A ．电场强度不变，电势差变大B ．电场强度不变，电势差不变C ．电场强度减小，电势差不变D ．电场强度减小，电势差减小4．(2010·18)用控制变量法，可以研究影响平行板电容器电容的因素(如图4所示)．设两极板正对面积为S ，极板间的距离为d ，静电计指针偏角为θ.实验中，极板所带电荷量不变，若 ( )图4A ．保持S 不变，增大d ，则θ变大B ．保持S 不变，增大d ，则θ变小C ．保持d 不变，减小S ，则θ变小D ．保持d 不变，减小S ，则θ不变图2 图3课时规训练(限时：60分钟)一、选择题1．如图1所示的电容式键盘，是通过改变电容器的哪个因素来改变电容的( )图1 A ．两板间的距离 B ．两板间的电压C ．两板间的电介质D ．两板的正对面积2．下列关于电容器的说法中正确的是 ( )A ．电容器是储存电荷和电能的器件B ．互相绝缘、相互靠近的两个导体构成电容器的电极，电容跟这两个导体是否带电无关C ．电容器所带电荷量是指每个极板所带电荷量D ．电容器的充电过程是将其他形式的能转化为电场能的过程，电容器的放电过程是将电场能转化为其他形式的能3．(2011·理综·5)板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为U 1，板间场强为E 1.现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差为U 2，板间场强为E 2，下列说确的是 ( )A ．U 2＝U 1，E 2＝E 1B ．U 2＝2U 1，E 2＝4E 1C ．U 2＝U 1，E 2＝2E 1D ．U 2＝2U 1，E 2＝2E 14．如图2所示是测定液面高度h 的电容式传感器示意图，E 为电源，G 为灵敏电流计，A 为固定的导体芯，B 为导体芯外面的一层绝缘物质，C 为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h 发生变化时观察到指针正向左偏转，则 ( )A ．导体芯A 所带电荷量在增加，液体的深度h 在增大B ．导体芯A 所带电荷量在减小，液体的深度h 在增大C ．导体芯A 所带电荷量在增加，液体的深度h 在减小D ．导体芯A 所带电荷量在减小，液体的深度h 在减小5．如图3所示，两块较大的金属板A 、B 相距为d ，平行放置并与一电源相连，S 闭合后，两板间恰好有一质量为m 、带电荷量为q 的油滴处于静止状态，以下说确的是 ( )A ．若将S 断开，则油滴将做自由落体运动，G 表中无电流B ．若将A 向左平移一小段距离，则油滴仍然静止，G 表中有b →a 的电流图4图6 图7C ．若将A 向上平移一小段距离，则油滴向下加速运动，G 表中有b →a 的电流D ．若将A 向下平移一小段距离，则油滴向上加速运动，G 表中有b →a 的电流6．(2010·理综·18)如图4所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器部．闭合开关S ，小球静止时受到悬线的拉力为F .调节R 1、R 2，关于F 的大小判断正确的是( )A ．保持R 1不变，缓慢增大R 2时，F 将变大B ．保持R 1不变，缓慢增大R 2时，F 将变小C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小7．静电计是在验电器的基础上制成的，用其指针角的大小来定性显示其金属球与外壳之间的电势差大小．如图5所示，A 、B 是平行板电容器的两个金属板，G 为静电计．开始时开关S 闭合，静电计指针开一定角度，为了使指针开的角度增大些，下列采取的措施可行的是( )图5A ．断开开关S 后，将A 、B 分开些B ．保持开关S 闭合，将A 、B 两极板分开些C ．保持开关S 闭合，将A 、B 两极板靠近些D ．保持开关S 闭合，将滑动变阻器滑动触头向右移动 8．(2010·18)某电容式话筒的原理示意图如图6所示，E 为电源，R 为电阻，薄片P 和Q 为两金属极板．对着话筒说话时，P 振动而Q 可视为不动．在P 、Q 间距增大过程中 ( )A ．P 、Q 构成的电容器的电容增大B ．P 上电荷量保持不变C ．M 点的电势比N 点的电势低D ．M 点的电势比N 点的电势高9．如图7所示，平行板电容器与电动势为E 的直流电源(阻不计)连接，下极板接地．一带电油滴位于容器中的P 点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离 ( )A ．带电油滴将沿竖直方向向上运动B ．P 点的电势将降低C ．带电油滴的电势能将减少D ．若电容器的电容减小，则极板带电量将增大10．如图8所示的电路，水平放置的平行板电容器中有一个带电液滴图9图10 正好处于静止状态．为了使液滴竖直向上运动，下列操作可行的是 ( )A ．断开开关，将两板间的距离拉大一些B ．断开开关，将两板水平地向相反方向移开一些C ．保持开关闭合，将两板间的距离减小一些D ．保持开关闭合，以两板各自的左侧板沿为轴，同时向上(即逆时针方向)转过一个小角度二、非选择题11．如图9所示，水平放置的两平行金属板A 、B 接在U ＝4 000 V的直流电源上，两极板间距离为2 cm ，A 极板接地，电场中a 点距B 极板1 cm ，b 点和c 点均距A 极板0.5 cm ，求：(1)a 点的电场强度；(2)a 、c 之间的电势差；(3)电子在b 点的电势能；(4)电子从a 点运动到c 点，电场力做的功．12．如图10所示，一平行板电容器水平放置，板间距离为d ，上极板 开有一小孔，质量均为m ，带电荷量均为＋q 的两个带电小球(视为质点)，其间用长为L 的绝缘轻杆相连，处于竖直状态，已知d＝2L ，今使下端小球恰好位于小孔中，由静止释放，让两球竖直下落．当下端 的小球到达下极板时，速度刚好为零．试求：(1)两极板间匀强电场的电场强度；(2)两球运动过程中的最大速度．复习讲义基础再现基础导引 (1)√ (2)× (3)× (4)×知识梳理 1.(1)绝缘 靠近 (2)绝对值(3)异种电荷 电场能 电场能 2.(1)电荷量Q (2)C ＝Q U(3)容纳电荷 3．(1)正对面积 介电常数 两板间的距离(2)εr S 4πkd思考：设电容器开始带电荷量Q 1，两板电压U 1，改变后电压为U 2，带电量为Q 2，则ΔQ ＝Q 1－Q 2，ΔU ＝U 1－U 2，因为C ＝Q 1U 1＝Q 2U 2，则C ＝Q 1－Q 2U 1－U 2＝ΔQ ΔU .课堂探究例1 A跟踪训练1 D例2 C跟踪训练2 D分组训练1．BC2．A3．A4．A 课进规训练1．A2．ABD3．C4．D5．BC6．B7．A8．D9．B10．BC11.(1)2×105 V/m (2)－1 000 V(3)1.6×10－16 J (4)1.6×10－16 J12．(1)4mg 3q(2) 2gL 3。
