高中物理电容器和电容典型例题解析

2023年高考物理总复习：电容器的电容一.选择题（共20小题）1.给带一定电荷量的电容器进行充电，所带电荷量增加。

下列说法正确的是（）A.电容变小B.电容不变C.电容变大D.电荷量与两极板间电压比变大2.某电容器的外壳上标有“1.5nF 9V”的字样。

该参数表明（）A.该电容器只有在电压为9V时电容才为1.5pFB.当两端电压为4.5V时，该电容器的电容为0.75卩FC.该电容器正常工作时所带电荷最不超过1.5X10 6CD.给该电容器充电时，电压每升高IV,单个极板的电荷量增加】.5X10 6C3.关于电场强度、电容和电势差，下列说法正确的是（）A.由公式E=f可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力 F成正比，与q成反比B.由公式E=将可知，在离点电荷Q距离为r的地方，电场强度E的大小与Q成正比C.由公式C=另可知，电容器的电容C随着极板带电荷量Q的增加而变大D.由公式U=Ed可知，在匀强电场中，两点间的电势差与这两点间的距离成正比4.电容器是非常重要的电学元件，通过充电使一电容器的带电量变为原来的2倍，则该电容器的（）A.电容变为原来的2倍B.电压变为原来的2倍C.耐压变为原来的4倍D.场强变为原来的4倍5.下列说法正确的是（）A.电容器不带电时电容为零B.电容器的电容大小和加在电容器两端的电压有关C.电容是描述电容器容纳电荷本领大小的物理量D.电容器中加入电介质，电容不变6. 下血是某同学对电场中的一些概念及公式的理解，其中正确的是（ ）A. 根据电场强度定义式E = f 可知，电场中某点的电场强度与试探电荷所带的电荷量成 反比B. 根据真空中点电荷电场强度公式E = k%可知，电场中某点的电场强度与场源电荷所 带的电荷量有关C. 根据电势差定义式。

相=争可知，带电荷量为1C 的正电荷，从A 点移动到B 点 克服电场力做功为1 J ，则U AB =1VD. 根据电容定义式C = %可知，电容器的电容与其所帯电荷量成正比，与两极板间的电 压成反比7. 物理量的决定式能掲示该物理量的大小受什么因素的影响，以下公式不属于决定式的是A. 平行板电容器的电容。

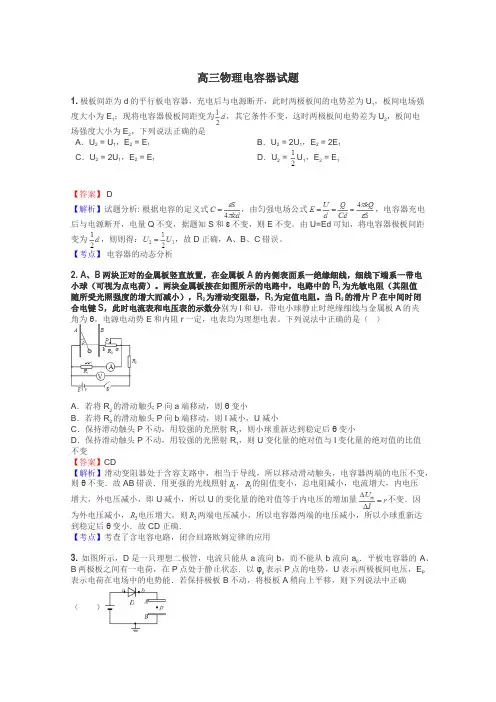

高三物理电容器试题1.极板间距为d的平行板电容器，充电后与电源断开，此时两极板间的电势差为U1，板间电场强度大小为E1；现将电容器极板间距变为，其它条件不变，这时两极板间电势差为U2，板间电场强度大小为E2，下列说法正确的是A．U2 = U1，E2= E1B．U2= 2U1，E2= 2E1C．U2 = 2U1，E2= E1D．U2= U1，E2= E1【答案】 D【解析】试题分析: 根据电容的定义式，由匀强电场公式，电容器充电后与电源断开，电量Q不变，据题知S和ɛ不变，则E不变。

由U=Ed可知，将电容器极板间距变为，则则得：，故D正确，A、B、C错误。

【考点】电容器的动态分析2.A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球（可视为点电荷）。

两块金属板接在如图所示的电路中，电路中的R1为光敏电阻（其阻值随所受光照强度的增大而减小），R2为滑动变阻器，R3为定值电阻。

当R2的滑片P在中间时闭合电键S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ。

电源电动势E和内阻r一定，电表均为理想电表。

下列说法中正确的是（）A．若将R2的滑动触头P向a端移动，则θ变小B．若将R2的滑动触头P向b端移动，则I减小，U减小C．保持滑动触头P不动，用较强的光照射R1，则小球重新达到稳定后θ变小D．保持滑动触头P不动，用较强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变【答案】CD【解析】滑动变阻器处于含容支路中，相当于导线，所以移动滑动触头，电容器两端的电压不变，则θ不变．故AB错误．用更强的光线照射，的阻值变小，总电阻减小，电流增大，内电压增大，外电压减小，即U减小，所以U的变化量的绝对值等于内电压的增加量不变．因为外电压减小，电压增大，则两端电压减小，所以电容器两端的电压减小，所以小球重新达到稳定后θ变小．故CD正确．【考点】考查了含电容电路，闭合回路欧姆定律的应用3.如图所示，D是一只理想二极管，电流只能从a流向b，而不能从b流向a．平板电容器的A、B两极板之间有一电荷，在P点处于静止状态．以φp 表示P点的电势，U表示两极板间电压，EP表示电荷在电场中的电势能．若保持极板B不动，将极板A稍向上平移，则下列说法中正确（）A．U变大 B．φp 不变 C．Ep变大 D．电荷将向上加速【答案】A【解析】根据平行板电容器特点可知，当A板向上平衡时，板间距增大，故电容减小、电荷量应减小，但又由于二极管的单向导电性，电容器无法放电，故其电荷量保持不变，由知，两极板间的电压增大，所以选项A正确；根据可知，电场强度不变，故电荷所受电场力不变，所以选项D错误；根据可以知道，保持不变，即P点的电势不变，故电荷的电势能也不变，所以选项BC错误；【考点】带电粒子在复合场中的运动、平行板电容器4.能的转化与守恒是自然界普遍存在的规律，如：电源给电容器的充电过程可以等效为将电荷逐个从原本电中性的两极板中的一个极板移到另一个极板的过程. 在移动过程中克服电场力做功，电源的电能转化为电容器的电场能．实验表明:电容器两极间的电压与电容器所带电量如图所示．（1）对于直线运动，教科书中讲解了由v-t图像求位移的方法．请你借鉴此方法，根据图示的Q-U图像，若电容器电容为C，两极板间电压为U，求电容器所储存的电场能．（2）如图所示，平行金属框架竖直放置在绝缘地面上．框架上端接有一电容为C的电容器．框架上一质量为m、长为L的金属棒平行于地面放置，离地面的高度为h．磁感应强度为B的匀强磁场与框架平面相垂直．现将金属棒由静止开始释放，金属棒下滑过程中与框架接触良好且无摩擦．开始时电容器不带电，不计各处电阻．求a. 金属棒落地时的速度大小b. 金属棒从静止释放到落到地面的时间【答案】（1）（2）a, b.【解析】（1）(5分)由功能关系可知克服电场力做的功等于产生的电场能（1分）根据速度时间图像围成的面积代表位移可知在QU图像中，图像所围面积即为，也就是克服电场力所做的功（1分）即（1分）又有电容定义式（1分）两式联立得电容器储存的电场能为（1分）（2）(7分)设导体棒落地的速度为v，此时导体棒切割磁感线产生感生电动势感生电动势大小为（2分）电容器储存的电场能为（2分）由动能定理得（2分）解得（1分）（3）(8分)导体棒下落过程中受安培力和重力，由动量定理可知解得 (8分)【考点】电容器电磁感应定律5.如图所示，由M、N两块相互靠近的平行金属板组成的平行板电容器，极板N与静电计的金属球相接，极板M与静电计的外壳均接地。

第1章静电场第07节电容器与电容[知能准备]1．两个相距很近的平行金属板中间夹上一层绝缘物质，就组成一个最简单的电容器，叫做___________．实际上，任何两个__________________ 又_______________ 的导体，都可以看成一个电容器．2．电容器________________与电容器________________的比值，叫做电容器的电容．表达式C＝______，国际单位制中单位__________，简称____________ ，符号________________．常用较小单位lμF＝________F，l pF＝________F．电容是表示电容器____ ____ 的物理量．3．平行板电容器极板正对面积为S，极板间距为d，当两极板间是真空时，电容C _________，当两极板间充满相对介电常数为εr，的电介质时，电容C ________________．4．常用电容器从构造上看，可分为________________和________________ 两类．常用的固定电容器有______________和_________________ ．[同步导学]1．平行板电容器(1)基本结构：两块彼此绝缘、互相靠近的平行金属板组成(2)带电特点：两板电荷等量异号，分布在正对两板的内侧(3)板间电场：板间形成匀强电场，场强大小为E＝U／d，方向垂直板面2．电容器的充、放电过程(1)充电过程如图1—7—1所示：①充电电流，电流方向为逆时针方向，电流强度由大到小；②电容器所带电荷量增加；③电容器两极板间电压升高；④电容器中电场强度增加；当电容器充电结束后，电容器所在电路中无电流，电容器两极板间电压与充电电压相等；⑤充电后，电容器从电源中获取的能量称为电场能．(2)放电过程如图1—7—2所示：①放电电流：电流方向是从正极板流出，电流强度是由大变小；②电容器上电荷量减小；③电容器两极板间电压降低；④电容器中电场强度减弱⑤电容器的电场能转化成其他形式的能．3．电容(1)定义：电容器所带的电荷量Q与电容器两极板间电势差U的比值，叫做电容器的电容．(2)定义式：C＝Q/U．电容是利用了比值定义法，看起来好像C由Q和U来决定，其实C与Q、U无关，C 的大小是由电容器本身的结构决定的，只是比值Q/U可以用来量度电容器的电容．即使电容器不带电，电容器容纳电荷的本领也不变，其电容仍然为C．(3)单位：在国际单位制中，电容的单位是法拉，符号是F． 1 F＝1 C／V法拉这个单位太大，实际中常用较小的单位，微法(μF)和皮法(pF)其关系：1 F＝106μF ＝1012pF(4)由C=Q/U可知C=ΔQ/ΔU(5)电荷量Q＝CU，带电荷量随电压的升高而增大，即带电荷量与电压成正比．提示：①电容器是一种电路元件，而电容是一个物理量，它表征了电容器容纳电荷的本领．②电容器的带电荷量是一个极板上电荷量的绝对值．③电容C是用比值定义法定义的，本章学过的电场强度E、电势φ，都是用比值法定义的．电容C=Q/U，但不能说电容C与Q成正比、与U成反比．电容C由电容器本身的性质决定，与Q、U的大小无关．④加在电容器两极上的电压不能超过某一限度．超过这个限度，电介质将被击穿，电容器损坏．这个极限电压称为穿电压．电容器工作时的电压应低于击穿电压．电容器上一般都标明电容器的电容和额定电压．额定电压是指电容器长期工作时所能承受的电压，比击穿电压要低．4．常用电容器(1) 固定电容器：电容固定不变的电容器，常用云母、陶瓷、聚苯乙烯等为电介质，这种电容在使用中不分极性．(2) 电解电容器：也是一种固定电容器，只是用很薄的一层氧化膜作电介质，电容较大．并且，电解电容器的极性是固定的，使用时极性不能接错．(3) 可变电容器：是一种可以改变电容大小的电容器，通常由两组铝片组成，其中一组固定不动的叫定片，另一组可以转动的叫动片．转动时，两组铝片的正对面积发生变化，电容就随着改变．可变电容器的绝缘物质通常为空气或塑料介质．例1有一充电的平行板电容器，两板间电压为3 V ，使它的电荷量减少3×l0-4C ，于是电容器两极板间的电压降低1/3，此电容器的电容量 μF ，电容器原来的带电荷量是 C ，若把电容器极板上的电荷量全部放掉，电容器的电容量是 μF ．解析：①电容器两极板间电势差的变化量为 V V U U 2332)311(=⨯=-=∆，由UQ C ∆∆=有F F C μ15021034=⨯=-②设电容器原来带电荷量为Q ，则Q ＝CU ＝1.5×10-4×3＝4.5×10-4C.③电容器的电容是由电容器本身因素决定的，与是否带电、带多少电荷量无关，所以电容器放掉全部电荷后，电容仍然是150μF ．5．平行板电容器的电容(1)当平行板电容器的两极板间是真空时，kdS C π4=(2)当两板间充满同一种电介质时， kdSC r πε4=，r ε是电介质的相对介电常数(3)平行板电容器的电容，与两平行板正对面积S 成正比，与介质的相对介电常数r ε有关，与两极板间距离d 成反比．6．关于平行板电容器的两类典型问题(1)平行板电容器连接在电源两端时，由于电容器始终接在电源上，因此两板间电势差U 保持不变，电容器的d 、S 、εr 发生变化，将引起电容器的C 、Q 、U 、E 变化．由kdSC πε4r =可知C 随d 、S 、εr 变化而变化．由Q ＝CU ＝kdSr πε4可知Q 也随着d 、S 、εr 变化而变化．由E=U/d 知，E 随d 的变化而变化．(2)平行板电容器充电后，切断与电源的连接，电容器的带电荷量Q 保持不变，电容器的d 、S 、εr 变化，将引起C 、Q 、U 、E 的变化．由kdSC πε4r =可知C 随d 、S 、εr 变化而变化．由SkdQkdS QC Q U r r εππε44===可知，U 随d 、S 、εr 变化而变化．由SkQkS QCdQ dU E r r εππε44====可知，E 随S 、εr 变化而变化．例2当一个电容器所带电荷量为Q 时，两极板间的电势差为U ，如果所带电荷量增大为2Q ，则 ( )A ．电容器的电容增大为原来的2倍，两极板间电势差保持不变B ．电容器的电容减小为原来的1／2倍，两极板间电势差保持不变C ．电容器的电容保持不变，两极板间电势差增大为原来的2倍D ．电容器的电容保持不变，两极板间电势差减少为原来的1／2倍解析：本题考查对电容器电容定义式的理解，应明确：对某一电容器而言，其电容的大小，决定于它的结构，与其所带的电荷量及两极板间的电势差无关．由于电容器的内部结构不变，故其电容也不变．由电容的定义式C ＝Q/U 可知，当所带的电荷量增大为2Q 时，两极板间的电压也相应增大为2U ，故本题应选C ．点评：电容器的电容是用比值法定义的，本章中学过的用比值法定义的物理量还有：电场强度、电势差，以前学过的用比值法定义的物理量有：压强、密度等．从中了解在物理学中是怎样来表征事物的某一特性或属性的．例3 (2000年全国高考试题) 对于水平放置的平行板电容器，下列说法正确的是 ( )A ．将两极板的间距加大，电容将增大B ．将两极扳平行错开，使正对面积减小，电容将减小C ．在下板的内表面上放置一面积和极板相等、厚度小于极板间距的陶瓷板，电容将增大D ．在下板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大 解析：根据kdSC πε4=，影响平行板电容器的电容大小的因素有：①正对面积增大，电容增大；②两板间距增大，电容减小；③两板间放入电介质，电容增大；④两板间放入金属板，相当于减小平行板的间距，电容增大．所以选项B 、C 、D 正确．点评： 这是一道关于电容器的电容的基本题，电容器的电容是由本身的结构来决定的．空气的介电常数接近于1，其它各种绝缘体的介电常数都大于1，所以空气电容中插入任何绝缘体，其电容都增大．例4连接在电池两极上的平行板电容器，当两极板间的距离减小时，则 （ ）A ．电容器的电容C 变大B ．电容器极板的带电荷量Q 变大C ．电容器两极板间的电势差U 变大D ．电容器两极板间的电场强度E 变大解析：这是一道考查对电容器的有关物理量理解的问题．平行板电容器的电容kdSC πε4=，当两极板间的距离d 减小时，C 增大，由于两极板连接在电池两极上，则两极板间的电势差U 保持不变，电容器所带电荷量UC Q =变大，两极板间的电场强度dU E =变大．选项A 、B 、D 正确．点评： 两极板间的电势差U 保持不变，是正确解答此题的关键．例5 如图1-7-3所示，两板间距为d 的平行板电容器与一电源连接，开关S 闭合，电容器两板间的一质量为m ，带电荷量为q 的微粒静止不动，下列各叙述中正确的是 （ ）A ．微粒带的是正电B ．电源电动势的大小等于q mgdC ．断开开关S ，微粒将向下做加速运动D ．保持开关S 闭合，把电容器两极板距离增大，将向下做加速运动解析： 粒子受重力和向上电场力作用而静止，两板间的电场方向向下，所以粒子带负电；由于粒子处于平衡状态时有mg qE =，电源电动势qmgd Ed ==ε；断开开关S ，电容器的带电荷量不变，根据SkQdkdS QCdQ dU E εππε44====，极板间电场没有改变，微粒仍将静止不动；保持开关闭合，电容器两极板间电压不变，两极板的距离增大，根据dU E =得极板间电场的电场强度变小，微粒将向下做加速运动．所以选项B 、D 正确．图1-7-3例6(1997年上海市高考试题) 如图1-7-4所示，A 、B 为平行金属板，两板相距为d ，分别与电源两极相连，两板的中央各有一小孔M 和N ，今有一带电质点，自A 板上方相距为d 的P 点由静止自由下落(P 、M 、N 在同一竖直线上)，空气阻力忽略不计，到达N 孔时速度恰好为零，然后沿原路返回，若保持两极板间的电压不变，则（ ）A ．把A 板向上平移一小段距离，质点自P 点自由下落后仍能返回B ．把A 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落C ．把B 板向上平移一小段距离，质点自P 点自由下落后仍能返回D ．把B 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落 解析：平行金属板与电源两极相连，则两极板间电势差U 保持不变．带电质点由P 运动到N 的过程中，重力做功与电场力做相等．若把A 板向上平移一小段距离，质点速度为零的位置仍为N 孔，且能返回；若把A 板向下平移一小段距离，质点速度为零的位置仍为N 孔，且能返回．若把B 板向上平移一小段距离，质点速度为零的位置在N 孔之上，且能返回；若把B 板向下平移一小段距离，质点到达N 孔时将在一竖直向下的速度，即将穿过N 孔继续下落．所以选项A 、C 、D 正确．[同步检测]1．下列关于电容器和电容的说法中，正确的是 ( )A ．根据C=Q ／U 可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B ．对于确定的电容器，其所带的电荷量与两板间的电压(小于击穿电压且不为零)成正比C ．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压比值恒定不变D ．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两板上的电压无关2．如图1—7—5所示，在开关S 闭合时，质量为m 的带电液滴处于静止状态，那么，下列判断正确的是 ( )图1-7-4图1—7—5A ．开关S 断开，极板上电荷量将减小，电压降低B ．开关S 断开，极板间距离减小，则极板上电荷量减小C ．开关S 断开．极板间距离减小，则极板间的电压减小D ．开关S 断开，极板间距离减小，则带电液滴向下运动3．如图l —7—6中，是描述电容C 、带电荷量Q 、电势差U 之间的相互关系的图线，对于给定的电容器，关系正确的是 ( )4．电容器A的电容比电容器B的电容大，这表明( )A ．A 所带的电荷量比B 多 B ．A 比B 有更大的容纳电荷的本领C ．A 的体积比B 大D ．两电容器的电压都改变1 V 时，A 的电荷量改变比B 的大5．如图1—7—7所示，先接通S 使电容器充电，然后断开S ．当增大两极板间距离时，电容器所带电荷量Q 、电容C 、两板间电势差U ，电容器两极板间场强E 的变化情况是 ( )A ．Q 变小，C 不变，U 不变，E 变小B ．Q 变小，C 变小，U 不变，E 不变 C ．Q 不变，C 变小，U 变大，E 不变D ．Q 不变，C 变小，U 变小，E 变小6．平行金属板A 、B 组成的电容器，充电后与静电计相连，如图1—7—8，要使静电计指针张角变大．下列措施中可行的是 ( )A ．A 板向上移动B ．B 板向右移动C ．A 、B 之间插入电介质D ．使两板带的电荷量减小7．如图1—7—9所示，A 、B 是平行板电容器的两个极板，B 板接地，A板带有电荷量图l —7—6图l —7—7图l —7—8+Q ，板间电场中有一固定点P ，若将B 板固定，A 板下移一些；或者将A 板固定，B 板上移一些，在这两种情况下，以下说法中正确的是 ( )A ．A 板下移时，P 点的电场强度不变，P 点电势不变B ．A 板下移时，P 点的电场强度不变，P 点电势升高C ．B 板上移时，P 点的电场强度不变，P 点电势降低D ．B 板上移时，P 点的电场强度减小，P 点电势降低8．一个平行板电容器，当其电荷量增加ΔQ ＝1.0×10-6C 时，两板间的电压升高ΔU ＝10 V ，则此电容器的电容C ＝ F ．若两板间电压为35 V ，此时电容器的带电荷量Q ＝ C.9．平行板电容器两板间距为4cm ，带电5.0×10-8C ，板间电场强度为4.5×104N ／C ，则其电容C ＝ F ，若保持其他条件不变而使两板正对面积减为原来的1/4，则其电容变为 ．10．如图l —7—10所示，平行放置的金屑板A 、B 组成一只平行板电容器，对以下两种情况：(1)保持开关S 闭合，使A 板向右平移错开一些； (2)S 闭合后再断开，然后使A 板向上平移拉开些．讨论电容器两扳间的电势差U 、电荷量Q 、板间场强E 的变化情况．11．如图1—7—11中．下列几种电路情况中有无电流?若有电流，电阻R 上电流方向如何?①合上开关S 瞬间；②合上S 后又将电容器C 的两板距离增大．图l —7—9图l —7—10图l —7—11[综合评价]1．关于电容器的充放电，下列说法中正确的是( )A．充放电过程中外电路有瞬间电流B．充放电过程中外电路有恒定电流C．充电过程中电源提供的电能全部转化为内能D．放电过程中电容器中的电场能逐渐减小2．一平行板电容器始终与电池相连，现将一块均匀的电介质板插进电容器恰好充满两极板间的空间，与未插电介质时相比( )．A．电容器所带的电荷量增大B．电容器的电容增大C．两极板间各处电场强度减小D．两极板间的电势差减小3．下列关于电容器的说法中，正确的是( )．A．电容越大的电容器，带电荷量也一定越多B．电容器不带电时，其电容为零C．由C＝Q／U可知，C不变时，只要Q不断增加，则U可无限制地增大D．电容器的电容跟它是否带电无关4．一个电容器的规格是“10µF、50V”则( )．A．这个电容器加上50V电压时，电容量才是10µFB．这个电容器的最大电容量为10µF ，带电荷量较少时，电容量小于10µFC．这个电容器上加的电压不能低于50VD．这个电容器的电容量总等于10µF5．1999年7月12日日本原子能公司所属敦贺湾核电站由于水管破裂导致高辐射冷却剂外流，在检测此次重大事故中应用了非电荷量变化(冷却剂外泄使管中液面变化)转移为电信号的自动化测量技术．图1－7－12是一种通过检测电容器电容的变化来检测液面高低的仪器原理图，容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管(塑料或橡皮)作为电介质．电容器的两个电极分别用导线接在指图l—7—12示器上，指示器上显示的是电容的大小，但从电容的大小就可知容器中液面位置的高低，为此，以下说法中正确的是： （ ）A ．如果指示器显示出电容增大了．则两电极正对面积增大．必液面升高B ．如果指示器显示出电容减小了．则两电极正对面积增大，必液面升高C ．如果指示器显示出电容增大了，则两电极正对面积减小，必液面降低D ．如果指示器显示出电容减小了．则两电极正对面积增大．必液面降低 6、传感器是一种采集信息的重要器件．如图1—7－13所示是一种测定压力的电容式传感器，A 为固定电极，B 为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻度在中央的灵敏电流表和电源串联成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转．当待测压力增大时,以下说法正确的是： （ ）A.电容器的电容将减小B.电容器的电荷量将增加C.灵敏电流表的指针向左偏D.灵敏电流表的指针向右偏7．平行板电容器的两极板A 、B 接于电池两极，一个带正电小球悬挂在电容器内部，闭合开关S ，电容器充电，这时悬线偏离竖直方向夹角为θ，如图1—7—14所示．那么 ( )A ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ增大 B ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ椤不变C ．开关S 断开，带正电的A 板向B 板靠近，则θ增大D ．开关S 断开，带正电的A 板向B 板靠近，则θ不变8．图1—7—15所示是一个由电池、电阻R 与平行板电容器组成的串联电路．在增大电容器两极板间距离的过程中 ( )A ．电阻R 中没有电流B ．电容器的电容变小C ．电阻R 中有从a 流向b 的电流D ．电阻R 中有从b 流向a 的电流9．如图1—7—16所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于图l —7—13图l —7—14 图l —7—15两板间恰好平衡，现用外力将P 固定住，然后使两板各绕其中点转过α角，如图虚线所示，再撤去外力，则带电微粒P 在两板间 ( )A ．保持静止B ．水平向左做直线运动C ．向右下方运动D ．不知α角的值无法确定P 的运动状态10．如图1—7—17所示，在与直流电源相接的平行板电容器内部，有一个小带电体P 正好处于受力平衡状态．问：(1) 当将A 板略为向B 板靠拢一些时，P 如何运动?(2) 断开开关S ′后，重复以上动作，P 又如何运动?第七节 电容器与电容知能准备答案：1.平板电容器 、 彼此绝缘 、 相互靠近、 2.带电荷量Q 、 两板间电压U 、 Q/U 、 法拉 、 法、 F 、106-、1012-、容纳电荷本领 3.固定电容、可变电容、电解质电容同步检测答案：1.BCD 2.C 3.AD 4.BD 5.C 6.AB 7.AC 8.1.0×107- 3.5×106-9.28pF 7pF 10.(1)U 保持不变、Q 变小、E 不变 （2）Q 不变、E 不变、U 增大 11.（1）从A 经R 到B （2）由B 经R 到A综合评价答案：1.AD 2.AB 3.D 4.D 5.A 6.BD 7.AD 8.BC 9.B 10.(1)U 不变、d 减小、E 增大、qE 增大、P 会向上运动 （2）S ′断开Q 不变、E 不变、qE 不变、P 仍然平衡图l —7—16 图1—7—17。

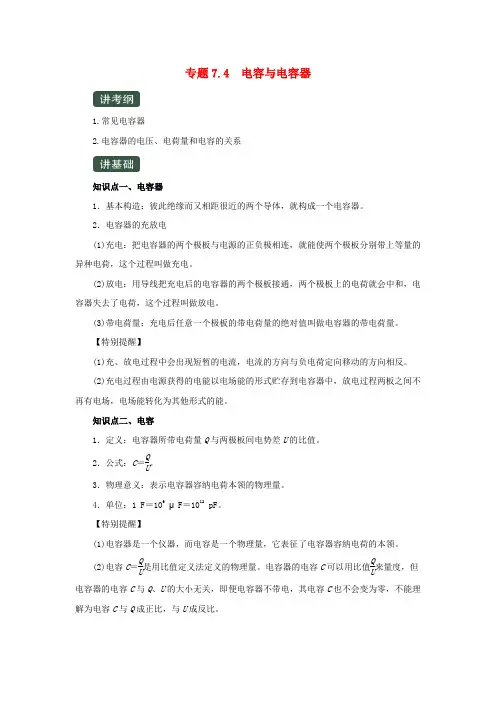

专题7.4 电容与电容器1.常见电容器2.电容器的电压、电荷量和电容的关系知识点一、电容器1．基本构造：彼此绝缘而又相距很近的两个导体，就构成一个电容器。

2．电容器的充放电(1)充电：把电容器的两个极板与电源的正负极相连，就能使两个极板分别带上等量的异种电荷，这个过程叫做充电。

(2)放电：用导线把充电后的电容器的两个极板接通，两个极板上的电荷就会中和，电容器失去了电荷，这个过程叫做放电。

(3)带电荷量：充电后任意一个极板的带电荷量的绝对值叫做电容器的带电荷量。

【特别提醒】(1)充、放电过程中会出现短暂的电流，电流的方向与负电荷定向移动的方向相反。

(2)充电过程由电源获得的电能以电场能的形式贮存到电容器中，放电过程两板之间不再有电场，电场能转化为其他形式的能。

知识点二、电容1．定义：电容器所带电荷量Q 与两极板间电势差U 的比值。

2．公式：C ＝Q U。

3．物理意义：表示电容器容纳电荷本领的物理量。

4．单位：1 F ＝106μF ＝1012pF 。

【特别提醒】(1)电容器是一个仪器，而电容是一个物理量，它表征了电容器容纳电荷的本领。

(2)电容C ＝Q U 是用比值定义法定义的物理量。

电容器的电容C 可以用比值Q U来量度，但电容器的电容C 与Q 、U 的大小无关，即便电容器不带电，其电容C 也不会变为零，不能理解为电容C 与Q 成正比，与U 成反比。

(3)电容的另一个表达式：C ＝ΔQΔU 。

【知识拓展】 1.对电容的理解(1)电容由电容器本身的构造决定。

(2)如图所示，Q ­U 图象是一条过原点的直线，其中Q 为一个极板上所带电荷量的绝对值，U 为两极板间的电势差，直线的斜率表示电容大小，因而电容器的电容也可以表示为C ＝ΔQΔU ，即电容的大小在数值上等于两极板间的电压增加(或减小)1 V 所增加(或减小)的电荷量。

2．两个公式的比较知识点三、平行板电容器的电容和常用电容器 1．平行板电容器的电容 (1)决定电容大小的因素平行板电容器的电容C 跟相对介电常数εr 成正比，跟极板正对面积S 成正比，跟极板间的距离d 成反比。

高二物理电容器试题1.如图所示电路，电源电动势E=12V，内阻r=1Ω。

外电路中电阻R1=2Ω，R2=3Ω，R3=7.5Ω。

电容器的电容C=2μF。

求：（1）电键S闭合时，电路稳定时电容器所带的电量；（2）电键从闭合到断开，流过电流表A的电量。

【答案】（1）；（2）；【解析】（1）（6分）I=E/R总=3AU1=3.6V Q1=CU=（2）（6分）S断开时，U2=Q2=CU2=Q=Q1+Q2=【考点】串并联电路的特点、电容器2.如图电路中，C2 =2C1,R2=2R1，下列说法正确的（电源内阻不计）：（）A．开关处于断开状态，电容C2的电荷量等于C1的电荷量[B．开关处于断开状态，电容C1的电荷量大于C2的电荷量C．开关处于接通状态，电容C2的电荷量大于C1的电荷量D．开关处于接通状态，电容C1的电荷量等于C2的电荷量【答案】D【解析】据题意，当开关断开时，两个电容器上的电压U相等，据电容器电荷量为：,由于C2 =2C1，则，故A、B选项错误；当开关闭合时，流经电阻R1和R2的电流相等，则电阻电压关系为：，即，据图可知电容C1的电压是C2电压的两倍，据可知，两个电容器的电荷量相等，故D选项正确。

【考点】本题考查电容器的电容。

3.如图所示，将平行板电容器与电池组相连，两板间的带电尘埃恰好处于静止状态。

若将两板缓慢地错开一些，其他条件不变，则( )A．电容器带电量不变B．尘埃仍静止C．检流计中有a→b的电流D．检流计中有b→a的电流【答案】BC【解析】据题意，带电尘埃处于静止状态，则有：，当电容器与电池相连电容器电压U 不变，计算后得到：，据上式可知，改变两板正对面积，对电场力大小没有影响，则尘埃仍处于静止，故B选项正确；据可知，减小正对面积，两极板电荷量减少，电容器放电，则产生放电电流，电流从上极板流出，故从a到b，则C选项正确而A、D选项错误。

【考点】本题考查电容器动态平衡问题。

4.如图所示是研究平行板电容器的电容大小与哪些因素相关的实验装置。

电容器动态问题与电势及电势能相结合 电容器动态问题与粒子受力相结合一、 电容器、电容1、 电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器。

2、电容 ：1）物理意义：表示电容器容纳电荷的本领。

2）定义：电容器所带的电荷量Ｑ（一个极板所带电量的绝对值）与两个极板间的电势差Ｕ的比值叫做电容器的电容。

3）定义式：UQ U QC ∆∆==，对任何电容器都适用，对一个确定的电容 器，电容是一个确定的值，不会随电容器所带电量的变化而改变。

4）单位：5）可类比于水桶的横截面积。

3、电容器的充放电：充电：极板带电量Q 增加，极板间场强E 增大； 放电：极板带电量Q 减小，极板间场强E 减小；4、常见电容器有：纸质电容器，电解电容器，可变电容器，平行板电容器。

电解电容器连接时应注意其“＋”、“－”极。

二、平行板电容器 平行板电容器的电容kds C r πε4=（平行板电容器的电容与两板正对面积成正比，与两板间距离成反比，与介质的介电常数成正比）。

是决定式，只对平行板电容器适应。

带电平行板电容器两极板间的电场可认为是匀强电场，dU E =。

三、平行板电容器动态分析 一般分两种基本情况：１、电容器两极板电势差Ｕ保持不变。

即平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

２、电容器的带电量Ｑ保持不变。

即平行板电容器充电后，切断与电源的连接，使电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

进行讨论的物理依据主要是三个： （１）平行板电容器的电容与极板距离ｄ、正对面积Ｓ、电介质的介电常数ε间的关系：kdS C r πε4=（２）平行板电容器内部是匀强电场，dU E =S kQ r επ4=。

（３）电容器每个极板所带电量Ｑ＝ＣＵ。

平行板电容器的电容为C ， 带电量为Q ， 极板间的距离为d . 在两极板间的中点放一电量很小的点电荷q .它所受的电场力的大小等于（ ）A ．8kQq/d 2B ．4kQq/d 2C ．Qq/CdD ．2Qq/Cd1、把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S 与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E2、如图所示，对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是：（）3、(2012·江苏单科，2)一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()．A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小4、用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大5、(2012·课标全国，18)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()．A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、平行板电容器的两极板A 、B 接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S ，电容器充电，悬线偏离竖直方向的夹角为θ，如图4所示，则下列说法正确的是 ( )A ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ减小 B ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ增大C ．电键S 断开，带正电的A 板向B 板靠近，则θ增大D ．电键S 断开，带正电的A 板向B 板靠近，则θ不变7、一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P 点，如图所示．以E 表示两极板间电场强度，ϕ表示负极板电势，ε表示正点电荷在P 点的电势能，将正极板移到图中虚线所示的位置，则（ ）A ． E 变大，ϕ降低B ．E 不变，ϕ升高 C ． ϕ升高，ε减小D ． ϕ升高，ε增大8、如图所示，两极板水平放置的平行板电容器与电动势为E 的直流电源连接，下极板接地．静电计外壳接地．闭合电键S 时，带负电的油滴恰好静止于电容器中的P 点．下列说法正确的是（ ）A ． 若将A 极板向下平移一小段距离，平行板电容器的电容将变小B ． 若将A 极板向上平移一小段距离，静电计指针张角变小C ． 若将A 极板向下平移一小段距离，P 点电势将升高D ． 若断开电键S ，再将A 极板向下平移一小段距离，则带电油滴将向下运动9、如图所示，Ａ、Ｂ为平行金属板，两板相距为ｄ，分别与电源两板相连，两板的中央各有一个小孔Ｍ和Ｎ。

电容器和电容典型例题【例1】平行板电容器所带的电荷量为Q＝4×10-8C，电容器两板间的电压为U＝2V，则该电容器的电容为；如果将其放电，使其所带电荷量为原来的一半，则两板间的电压为，两板间电场强度变为原来的倍，此时平行板电容器的电容为。

【例2】如图电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A、合上S，使A、B两板靠近一些B、合上S，使A、B正对面积错开一些C、断开S，使A、B间距增大一些D、断开S，使A、B正对面积错开一些【例3】一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P点，如图所示，以E表示两板间的场强，U表示电容器两板间的电压，W表示正电荷在P点的电势能，若保持负极板不动，将正极板向下移到图示的虚线位置则：（）A、U变小，E不变B、E变小，W不变C、U变小，W不变D、U不变，W不变【例4】置于真空中的两块带电的金属板，相距1cm，面积均为10cm2，带电量分别为Q1=2×10-8C，Q2=-2×10-8C，若在两板之间的中点放一个电量q=5×10-9C的点电荷，求金属板对点电荷的作用力是多大？【例5】A，B两块平行带电金属板，A板带负电，B板带正电，并与大地相连接，P为两板间一点。

若将一块玻璃板插入A，B两板间，则P点电势将怎样变化。

【例6】一个平行板电容器，使它每板电量从Q1=30×10-6C增加到Q2=36×10-6C时，两板间的电势差从U1=10V增加到U2=12V，这个电容器的电容量多大？如要使两极电势差从10V降为U2'=6V，则每板需减少多少电量．【例7】一平行板电容器的电容量为C，充电后与电源断开，此时板上带电量为Q，两板间电势差为U，板间场强为E．现保持间距不变使两板错开一半（图1），则下列各量的变化是：电容量C′=______，带电量Q′=______，电势差U′=______，板间场强E′______．【例8】如图1所示，把一个平行板电容器接在电压U=10V的电源上．现进行下列四步动作：金属板；（3）打开S；（4）抽出金属板．则此时电容器两板间电势差为 [ ]A．0V B．10V C．5V D．20V【例9】三块相同的金属平板A、B、D自上而下水平放置，间距分别为h和d，如图所示．A、B两板中心开孔，在A板的开孔上搁有一金属容器P，与A板接触良好，其内盛有导电液体．A板通过闭合的电键S与电动势为U0的电池的正极相连，B板与电池的负极相连并接地．容器P内的液体在底部小孔O处形成质量为m，带电量为q的液滴后自由下落，穿过B板的开孔O'落在D板上，其电荷被D板吸附，液体随即蒸发，接着容器底部又形成相同的液滴自由下落，如此继续．设整个装置放在真空中．（1）第1个液滴到达D板时的速度为多少？（2）D板最终可达到多高的电势？（3）设液滴的电量是A板所带电量的a倍（a=0.02），A板与 B板构成的电容器的电容为C0=5×10-12F，U0=1000V，m=0.02g，h=d=5cm．试计算D板最终的电势值．（g=10m／s2）（4）如果电键S不是始终闭合，而只是在第一个液滴形成前闭合一下，随即打开，其他条件与（3）相同．在这种情况下，D板最终可达到电势值为多少？说明理由．【例1】【解析】由电容器电容的定义式得：()F F U Q C 881022104--⨯=⨯==，电容的大小取决于电容器本身的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。

第39节 电容和电容器.吕叔湘中学庞留根1. 2012年物理江苏卷2. 一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变,在两极板间插入一电介质,其电容C 和两极板间的电势差U 的变化情况是 (A)C 和U 均增大 (B)C 增大,U 减小 (C)C 减小,U 增大 (D)C 和U 均减小 【答案】B 【解析】根据kd S C πε4=，电容C 增大，根据CQU =,U 减小，B 正确。

2. 2012年理综浙江卷20．为了测量储罐中不导电液体的高度，将与储罐外壳绝缘的两块平行金属板构成的电容器C 置于储罐中，电容器可通过开关S 与线圈L 或电源相连，如图所示。

当开关从a 拨到b 时，由L 与C 构成的回路中产生周期LC T π2=的振荡电流。

当罐中的液面上升时 A ．电容器的电容减小 B ．电容器的电容增大 C ．LC 回路的振荡频率减小 D ．LC 回路的振荡频率增大 【答案】BC【解析】根据平行板电容的电容公式 4SC kdεπ=，知道液面上升，则板间的平均电介质ε 增大，得C 增大，B 项对；LC 振荡电路周期LC T π2= ，在C 增大时，T 增大，所以频率减小，C 项对。

3. 2012年物理海南卷9．将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d 、U 、E 和Q 表示。

下列说法正确的是 （ ）A ．保持U 不变，将d 变为原来的两倍，则E 变为原来的一半B ．保持E 不变，将d 变为原来的一半，则U 变为原来的两倍C ．保持d 不变，将Q 变为原来的两倍，则U 变为原来的一半D ．保持d 不变，将Q 变为原来的一半，则E 变为原来的一半 答：A D 解析：由,dUE =选项A 正确；由U =Ed ，选项B 错；保持d 不变，则电容C 不变，C Q U =，Q 加倍则U 加倍，选项C 错；保持d 不变，则电容C 不变，C Q U =，dU E =，Q 减半，则U 减半，E 减半，选项D 正确。

第2课时实验：观察电容器的充、放电现象1．实验原理(1)电容器的充电过程如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因________电子而带______电，负极板因________电子而带____电．正、负极板带________的正、负电荷．电荷在移动的过程中形成电流．在充电开始时电流比较____(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐________(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止移动，电流I＝0.(2)电容器的放电过程如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生________．在电子移动过程中，形成电流，放电开始电流较____(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐________(填“增大”或“减小”)，两极板间的电压也逐渐减小到零．2．实验器材6 V的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡、导线若干．3．实验步骤(1)按图连接好电路．(2)把单刀双掷开关S接在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中．(3)将单刀双掷开关S接在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中．(4)记录好实验结果，关闭电源．4．实验记录和分析实验项目实验现象电容器充电灯泡灯泡的亮度由____到____最后____(选填“明”“暗”或“熄灭”) 电流表1电流表1的读数由_____到______最后为_____(选填“大”“小”或“零”)电压表电压表的读数由___(选填“大”或“小”)到___(选填“大”或“小”)最后为____电容器放电灯泡灯泡的亮度由____到____最后____(选填“明”“暗”或“熄灭”) 电流表2电流表2的读数由____到____最后为____(选填“大”“小”或“零”)电压表电压表的读数由______(选填“大”或“小”)到____(选填“大”或“小”)最后为____5.注意事项(1)电流表要选用小量程的灵敏电流计．(2)要选择大容量的电容器．(3)实验要在干燥的环境中进行．(4)在做放电实验时，在电路中串联一个电阻，以免烧坏电流表．一、电容器充、放电现象的定性分析例1在如图所示实验中，关于平行板电容器的充、放电，下列说法正确的是()A．开关接1时，平行板电容器充电，且上极板带正电B．开关接1时，平行板电容器充电，且上极板带负电C．开关接2时，平行板电容器充电，且上极板带正电D．开关接2时，平行板电容器充电，且上极板带负电电容器的充电和放电1．充电：把电容器的两个极板与电源的正负极相连，使两个极板上带上等量异种电荷的过程．充电后，跟电源正极相连的极板带正电，跟电源负极相连的极板带负电．充电过程如图甲所示．2．放电：用导线把充电后的电容器的两个极板接通，两个极板上的电荷中和，电容器失去电荷的过程．放电后，电容器任一极板带电荷量均为零．放电过程如图乙所示．针对训练1(多选)关于电容器的充、放电，下列说法中正确的是()A．充、放电过程中外电路有瞬间电流B．充、放电过程中外电路有恒定电流C．充电过程中电源提供的电能全部转化为内能D．放电过程中电容器中的电场能逐渐减少针对训练2据报道，科学家发明了一种新型超级电容器，能让手机几分钟内充满电．某同学假日登山途中，用该种电容器给手机电池充电，下列说法正确的是()A．该电容器给手机电池充电时，电容器的电容变大B．该电容器给手机电池充电时，电容器存储的电能变少C．该电容器给手机电池充电时，电容器所带的电荷量可能不变D．充电结束后，电容器不带电，电容器的电容为零二、电容器充、放电现象的定量计算例2(2022·深圳市高二期末)电容器是电路中常用的电子元件，某物理兴趣小组利用高电阻放电法测一标示模糊的电容器的电容．(1)完成以下实验步骤：①按图甲电路图连接好电路；②先使开关S与2端相连，此时电容器处于________状态(填“充电”或“放电”)，这个过程可在短时间内完成；③再把开关S与1端相连，同时开始计时并测量数据，每隔5 s或10 s读一次电流I的值，将测得数据填入预先设计的表格中；④在如图乙所示的坐标纸上标出测量的数据点，并用平滑的曲线把数据点连接起来．根据实验回答以下问题：(2)以下电子元件中，属于电容器的是________；(3)若电源两端的电压为8 V，可估算电容器的电容为________F(结果保留两位有效数字)．例3电路中电流大小可以用电流传感器测量，用电流传感器和计算机可以方便地测出电路中电流随时间变化的曲线．某兴趣小组要测定一个电容器的电容，选用器材如下：待测电容器(额定电压为16 V)；电流传感器和计算机；直流稳压电源；定值电阻R0＝100 Ω、单刀双掷开关；导线若干．实验过程如下：①按照图甲正确连接电路；②将开关S与1端连接，电源向电容器充电；③将开关S掷向2端，测得电流随时间变化的I－t图线如图乙中的实线a所示；④利用计算机软件测出I－t曲线和两坐标轴所围的面积．请回答下列问题：(1)已知测出的I－t曲线和两坐标轴所围的面积为42.3 mA·s，则电容器的电容C＝________ F；(2)若将定值电阻换为R1＝180 Ω，重复上述实验步骤，则电流随时间变化的I－t图线应该是图丙中的曲线______(选填“b”或“c”)．第2课时 实验：观察电容器的充、放电现象精析典题 提升能力例1 A [开关接1时，平行板电容器充电，上极板与电源正极相连而带正电，A 对，B 错；开关接2时，平行板电容器放电，放电结束后上、下极板均不带电，C 、D 错．]针对训练1 AD [电容器充、放电过程中会有电荷发生定向移动，外电路产生变化的瞬间电流，电容器充、放电结束，电流消失，A 对，B 错；充电过程中电源提供的电能部分转化为电容器的电场能，C 错；放电过程中电容器中的电场能转化为其他形式的能，D 对．] 针对训练2 B [电容是描述电容器容纳电荷的本领大小的物理量，与电容器的电压及电荷量无关，故A 、D 错误；当该电容器给手机电池充电时，电容器存储的电荷量减小，则电能变少，故B 正确，C 错误．] 例2 (1)充电 (2)A (3)9.4×10－4解析 (1)开关S 与2端相连，电容器与电源相连，电容器处于充电状态；(2)A 元件外表面标识了2 200 μF ，说明是电容器，B 元件是电阻， C 元件是滑动变阻器，故选A.(3)题图乙中图线与坐标轴所围的面积表示放电总电荷量，通过数小方格可以得到约30格，每格面积表示2.5×10－4 C ，则总电荷量Q ＝30×2.5×10－4 C ＝7.5×10－3 C ，由C ＝QU 可得C ≈9.4×10－4 F. 例3 (1)4.7×10－3 (2)c解析 (1)由I －t 图像得到开始时电流为I ＝90 mA ＝0.09 A 故最大电压为U ＝IR 0＝0.09 A ×100 Ω＝9 V 故电容为C ＝Q U ＝42.3 mA·s9 V＝4.7×10－3 F(2)换用阻值为180 Ω的定值电阻，根据I m ＝U mR ，则第2次实验的最大电流小些，故选c .。

1.8电容器的电容【例1】平行板电容器所带的电荷量为Q ＝4×10-8C ，电容器两板间的电压为U ＝2V ，则该电容器的电容为 ；如果将其放电，使其所带电荷量为原来的一半，则两板间的电压为 ，两板间电场强度变为原来的 倍，此时平行板电容器的电容为 。

答案：2×10-8C 、1V 、1/2 、2×10-8C【解析】由电容器电容的定义式得：()F F U Q C 881022104--⨯=⨯==电容的大小取决于电容器本身的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。

而此时两极板间的电压为：V U C Q C Q U 1212///==== 板间为匀强电场，由场强与电压关系可得：E d Ud U E 2121//=== 【例2】如图电路中，A 、B 为两块竖直放置的金属板，G 是一只静电计，开关S 合上时，静电计张开一个角度，下述情况中可使指针张角增大的是 A 、合上S ，使A 、B 两板靠近一些 B 、合上S ，使A 、B 正对面积错开一些 C 、断开S ，使A 、B 间距增大一些D 、断开S ，使A 、B 正对面积错开一些 答案：C 、D【解析】图中静电计的金属杆接A 板，外壳与B 板均接地，静电计显示的是A 、B 两板间的电压，指针的张角越大，表示两板间的电压越高。

当闭合S 时，A 、B 两板间的电压等于电源两端电压不变。

故静电计的张角保持不变。

当断开S 时，A 、B 两板构成的电容器的带电量保持不变，如果板间的间距增大，或正对面积减小，由平板电容器电容的决定式kd S C πε4=可知，电容都将减小，再由CQU =可知，板间电压都将增大，即静电计的张角应当变大。

【例3】一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P 点，如图所示，以E 表示两板间的场强，U 表示电容器两板间的电压，W 表示正电荷在P 点的电势能，若保持负极板不动，将正极板向下移到图示的虚线位置则：（ ）A 、U 变小，E 不变B 、E 变小，W 不变C 、U 变小，W 不变D 、U 不变，W 不变 答案：AC【解析】题意：一平行板电容器充电后与电源断开，负极板接地，说明电容器的带电量将保持不变，负极板为零电势。

电容器和电容 带电粒子在电场中的运动知识点1.电容器⑴组成：任何两个彼此 又相互 的导体都可以组成一个电容器。

⑵带电量：一个极板所带电量的 . ⑶电容器的充、放电 ①充电：使电容器带电的过程，充电后电容器两极板带上等量的 ，电容器中储存 .②放电：使充电后的电容器失去电荷的过程，放电过程中转化为其他形式的能. 2.电容⑴定义：电容器所带的 与电容器两极板间的电势差U 的比值.⑵定义式：UQC =.⑶物理意义：表示电容器 本领大小的物理量. ⑷单位：法拉（F ）=F 1 F μ= pF3.平行板电容器⑴影响因素：平行板电容器的电容与 成正比，与介质的 成正比，与 成反比.⑵决定式：=C ,k 为静电力常量. 4.带电粒子在电场中的运动 ⑴带电粒子在电场中加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子 的增量.①在匀强电场中，=W =qU =2022121mv mv -②在非匀强电场中：=W =2022121mv mv -⑵带电粒子在匀强电场中的偏转①如果带电粒子以初速度0v 垂直场强方向进入匀强电场中，不考虑重力时，则带电粒子在电场中将做类平抛运动，如图所示.S AB L CL v 0 y v 0θ θ②类平抛运动的一般处理方法：将粒子的运动分解为沿初速度方向的 运动和沿电场力方向的 运动.根据 的知识就可解决有关问题.⑶基本公式：运动时间0v lt =（板长为l ，板间距离为d ，板间电压为U ). 加速度===mqE m F a . 离开电场的偏转量==221at y .偏转角===tan v atv v y θ . 5.示波器示波器是用来观察电信号随时间变化的情况，其核心部件是示波管，它由电子枪、偏转电极和荧光屏组成，如图所示电容 电容器[对电容器、电容的理解][例1]（单选）下列说法中不正确的是：（ ）A 、电容器的电容越大，电容器带电就越多B 、某一给定电容器的带电荷量与极板间电压成正比C 、一个电容器无论两极板间的电压多大（不为零），它所带的电荷量和极板间的电压之比是恒定的D 、电容是表示电容器容纳电荷本领大小的物理量[变式1] (多选)两个电容器电容的公式： U Q C =和kdSC r πε4= 。

高二物理电容器试题1.对于一个电容器，下列说法中正确的是A．电容器所带的电量越多，电容越大B．电容器两极板间的电势差越大，电容越大C．电容器所带的电量增加一倍，两极板间的电势差也增加一倍D．电容器两极板间的电势差减小到原来的1/2，它的电容也减小到原来的1/2【答案】C【解析】根据公式可得,电容的大小跟电容两端的电势差以及电容器所带的电荷量的多少无关,根据公式可得电容器所带的电量增加一倍，两极板间的电势差也增加一倍,所以C正确,思路分析：电容表征电容器容纳电荷的本领大小，由电容器本身的特性决定，与两极板间的电压、所带的电荷量无关．试题点评：电容C= Q/U，采用的是比值定义法，有比值定义法共性，C与U、Q无关，由电容器本身决定．2.如图所示,让平行板电容器带电后,静电计的指针偏转一定角度,若不改变A、B两极板带的电量而减小两极板间的距离,同时在两极板间插入电介质,那么静电计指针的偏转角度A一定减小 B一定增大C一定不变 D可能不变【答案】A【解析】由题分析可知：平行板电容器的电量Q不变，在两极板间插入电介质，由公式可得电容增大,根据公式可知，电势差U减小，静电计指针的偏转角度减小．故A正确．思路分析：静电计测量电容器两板间的电势差，电势差越大，指针的张角越大．由题分析可知：平行板电容器的电量不变，在两极板间插入电介质，电容增大，再分析电势差的变化，确定指针的偏转角度的变化．试题点评：本题是电容器动态变化分析问题，关键要抓住电容器的电量Q不变．3.有两平行板电容器，如果有两电子由静止状态出发，分别从两电容器的负极板出发飞向正极板；则两电子到达正极板时速度之比为A．B．1：2C．D．2：3【答案】B【解析】因为,根据公式可得,根据动能定理可得,所以,B正确,思路分析：根据公式以及动能定理分析试题点评：本题考查了电子在电容器两极板间的加速,4.如图所示，将平行板电容器与电池组相连，两板间的带电尘埃恰好处于静止状态．若将两板缓慢地错开一些，其他条件不变，则A．电容器带电量不变B．尘埃仍静止C．检流计中有a→b的电流D．检流计中有b→a的电流【答案】BC【解析】根据公式可得,两板缓慢地错开一些导致电容极板的正对面积减小,则电容减小,因为电容两极板和电源相连,所以两极板间的电压不变,根据公式,则极板上带的电荷量减小,所以A错误,根据公式,,U不变,d不变,可得尘埃的电场力不变,故尘埃仍旧能够静止,B正确,,电容器的电荷量减小,电容器放电,所以检流计中有a→b的电流,C正确,D错误,思路分析：根据公式分析电容器的带电量的变化,根据电场力的变化判断尘埃的运动状态,根据电容器的电荷量减小处于放电现象判断检流计中电流的方向试题点评：本题考查电容器的动态分析，当电容器与电源相连接时，电容器两端的电压不变，5.如图所示，A、B为两块平行带电金属板，A带负电，B带正电且与大地相接，两板间P点处,电势为，负电荷的电势能为，固定一负电荷，设此时两极间的电势差为U，P点场强大小为Ep现将A、B两板水平错开一段距离（两板间距不变），则A．U变大，E变大 B．U变小，变小pC．变小，变大 D．变大，变小【答案】AC【解析】现将A、B两板水平错开一段距离（两板间距不变），则两极板的正对面积减小,根据公式可得C减小,因为两极板的电荷量不变,所以根据公式,则U变大,根据公式变大,因为正极板接地,所以, 为P到正极板的距离,所以可得E变大,即P点的场强Ep变大，因为两极板间的电势为负变小,根据可得变大,即AC正确,思路分析：根据公式分析试题点评：本题考查了电容器的综合知识,注意中都是带正负的,6.如图，当K闭合后，一带电微粒在平行板电容器间处于静止状态，下列说法正确的是A．保持K闭合，使P滑动片向左滑动，微粒仍静止B．保持K闭合，使P滑动片向右滑动，微粒向下移动C．打开K后，使两极板靠近，则微粒将向上运动D．打开K后，使两极板靠近，则微粒仍保持静止【答案】AD【解析】保持K闭合,无论P向那滑动,电容器两端的电压不变,根据公式可得带电微粒受到的电场力不变,所以仍然保持F=Eq=mg,保持静止,A正确,B错误,打开K后,电容器两极板间的电荷量不变,使两极板靠近,根据公式, ,可得与极板间的距离无关,所以电场强度大小仍保持不变,所以微粒仍够满足Eq=mg,保持静止,思路分析：根据公式, ,分析试题点评：本题考查了电容器的动态变化,注意当两极与电源断开后,两极板间的电场强度与两极板间的距离无关,7.如图所示，两块带等量异种电荷的金属板相距d且竖直放置。

高中物理电容题解析电容是高中物理中的一个重要概念，也是考试中常见的题型。

本文将通过具体题目的举例，分析电容题的考点和解题技巧，帮助高中学生更好地理解和应对这类题目。

1. 电容的定义和计算题目：一个电容器的电容为10μF，当电容器上施加1V的电压时，它所带的电荷量是多少？解析：这是一个简单的电容计算题。

根据电容的定义，电容C等于电荷量Q与电压V的比值，即C=Q/V。

根据题目中给出的电容和电压，可以得出电荷量Q=C*V=10μF*1V=10μC。

2. 电容的串并联题目：两个电容器，其电容分别为C1=5μF和C2=10μF，串联后的总电容是多少？并联后的总电容是多少？解析：这是一个电容的串并联题。

串联的电容器总电容等于各个电容器电容的倒数之和的倒数，即1/Ct=1/C1+1/C2，代入题目中的数值计算得到Ct=3.33μF。

并联的电容器总电容等于各个电容器电容的和，即Ct=C1+C2=15μF。

3. 电容的充放电过程题目：一个电容器的电容为20μF，当它与电源相连后，经过5秒钟充电，电容器上的电压达到12V。

如果断开电源，经过10秒钟，电容器上的电压降至多少？解析：这是一个电容的充放电过程题。

根据电容的充放电特性，充电过程中电容器上的电压Vt满足Vt=V(1-e^(-t/RC))，其中V是电源电压，t是时间，R是电路中的电阻，C是电容的电容量。

代入题目中的数值，可以计算得到Vt=12(1-e^(-5/(20*10^(-6)*R)))。

放电过程中，电容器上的电压Vt满足Vt=V*e^(-t/RC)，代入题目中的数值，可以计算得到Vt=12*e^(-10/(20*10^(-6)*R))。

以上是几个常见的电容题目，通过这些例子可以看出，电容题主要涉及电容的定义和计算、电容的串并联、电容的充放电过程等内容。

解题时，要注意理解题目所问的具体内容，运用相关的公式和知识进行计算和推导。

同时，还要注意单位的换算和计算过程的准确性。

1-6 电容器和电容【学习目标】1．理解电容器的电容，掌握平行板电容器的电容的决定因素．理解电容器的电容，掌握平行板电容器的电容的决定因素2．熟练应所学电场知识分析解决带电粒子在匀强电场中的运动问题．．熟练应所学电场知识分析解决带电粒子在匀强电场中的运动问题．3．掌握示波管工作原理．．掌握示波管工作原理．4．运用静电场的有关概念和规律解决物理问题．运用静电场的有关概念和规律解决物理问题【本讲重点】1．电容器的电容，平行板电容器的电容的决定因素．电容器的电容，平行板电容器的电容的决定因素2．带电粒子在匀强电场中的运动．带电粒子在匀强电场中的运动【本讲难点】电容器的电容电容器的电容 【考点点拨】1．对电容的理解．对电容的理解2．平行板电容器电容的决定因素．平行板电容器电容的决定因素3．电容器的动态分析．电容器的动态分析4．电容器与恒定电流相联系．电容器与恒定电流相联系5．带电粒子在电场中的平衡问题．带电粒子在电场中的平衡问题6．带电粒子（或带电体）在电场中的加速问题．带电粒子（或带电体）在电场中的加速问题 7．带电粒子（或带电体）在电场中的偏转问题．带电粒子（或带电体）在电场中的偏转问题8．带电粒子（或带电体）在电场中运动的综合问题．带电粒子（或带电体）在电场中运动的综合问题（3）带电粒子在电场中的偏转电场中的偏转如图所示，质量为m 电荷量为q 的带电粒子以平行于极板的初速度v 0射入长为L 版间距离为d 的平行版电容器间，两板间电压为的平行版电容器间，两板间电压为 U ，求射出时的偏移、偏转角．，求射出时的偏移、偏转角． ①侧移：①侧移：______________________________________________________千万不要死记公式，要清楚物理千万不要死记公式，要清楚物理过程，根据不同的已知条件，结论改用不同的表达形式（已知初速度、初动能、或加速电压等）． ②偏转角：②偏转角：______________________________________________________注意穿出时刻的末速度的反向注意穿出时刻的末速度的反向U L d v 0 m ，qy v t θ θ延长线与初速度方向交于中点位置，以上结论适用于带电粒子能从匀强磁场中穿出的情况．如果带电粒子没有从电场中穿出，此时水平位移不再等于板长L ，应根据情况进行分析．（二）重难点阐释5．带电微粒在电场和重力场的复合场中的运动．带电微粒在电场和重力场的复合场中的运动一般提到的带电粒子由于重力远小于它在电场中受到的电场力，所以其重力往往忽略不计，但当带电体但当带电体（或微粒）的重力跟电场力大小相差不大时，（或微粒）的重力跟电场力大小相差不大时，（或微粒）的重力跟电场力大小相差不大时，就不能忽略重力的作用了，这样的就不能忽略重力的作用了，这样的带电微粒在电场中可能处于静止，也可能做直线运动或曲线运动．带电微粒在电场中可能处于静止，也可能做直线运动或曲线运动．处理此类问题的基本思路，一是电场力当作力学中的一个力看待，然后按研究力学问题的基本方法，从力和运动或能量转换两条途径展开；二是把该物体看作处于电场和重力场同时存在的复合场中，对于这两种不同性质的场，同样可以用场强叠加原理处理．存在的复合场中，对于这两种不同性质的场，同样可以用场强叠加原理处理．二、高考要点精析（一）对电容的理解☆考点点拨电容是表示电容器容纳电荷本领的物理量．由电容器本身的介质特性与几何尺寸决定，与电容器是否带电，带电量的多少、板间电势差的大小等均无关．电容器是否带电，带电量的多少、板间电势差的大小等均无关．【例1】对电容C=Q/U ，以下说法正确的是：，以下说法正确的是：A ．电容器充电量越大，电容增加越大．电容器充电量越大，电容增加越大B ．电容器的电容跟它两极所加电压成反比．电容器的电容跟它两极所加电压成反比C ．电容器的电容越大，所带电量就越多．电容器的电容越大，所带电量就越多D ．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变解析：解析：电容是表示电容器容纳电荷本领的物理量，电容是表示电容器容纳电荷本领的物理量，电容是表示电容器容纳电荷本领的物理量，与电容器是否带电，与电容器是否带电，与电容器是否带电，带电量的多少、带电量的多少、带电量的多少、板间板间电势差的大小等均无关．故D 正确．正确．答案：答案：D D☆考点精炼1．某一电容器标注的是：“300V 300V，，5μF ”，则下述说法正确的是，则下述说法正确的是 （ ））A ．该电容器可在300V 以下电压正常工作电压正常工作B ．该电容器只能在300V 电压时正常工作电压时正常工作C ．电压是200V 时，电容仍是5μFD ．使用时只需考虑工作电压，不必考虑电容器的引出线与电源的哪个极相连．使用时只需考虑工作电压，不必考虑电容器的引出线与电源的哪个极相连（二）平行板电容器电容的决定因素☆考点点拨平行板电容器的电容与板间距离d 成反比，与两半正对面积S 成正比，与板间介质的介电常数e 成正比，其决定式是：d s kd s C e p eµ=4 ☆考点精炼 2．1999年7月12日日本原子能公司所属敦贺湾核电站由于水管破裂导致高辐射冷却剂外流，在检测此次重大事故中应用了非电量变化（冷却剂（冷却剂 外泄使管中液面变化）转移为电信号的自动化测量技术转移为电信号的自动化测量技术..图是一种通过检测电容器电容的变化来检测液面高低的仪器原理图，容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管（塑料或橡皮）作为电介质，电容器的两个电极分别用导线接在指示器上，指示器上显示的是电容的大小，但从电容的大小就可知容器中液面位置的高低，但从电容的大小就可知容器中液面位置的高低，为此，为此，以下说法中正确的是以下说法中正确的是A ．如果指示器显示出电容增大了，则两电极正对面积增大，必液面升高．如果指示器显示出电容增大了，则两电极正对面积增大，必液面升高B ．如果指示器显示电容减小了，则两电极正对面积增大，必液面升高．如果指示器显示电容减小了，则两电极正对面积增大，必液面升高C ．如果指示器显示出电容增大了，则两电极正对面积减小，液面必降低．如果指示器显示出电容增大了，则两电极正对面积减小，液面必降低D ．如果指示器显示出电容减小了，则两电极正对面积增大，液面必降低．如果指示器显示出电容减小了，则两电极正对面积增大，液面必降低（三）电容器的动态分析☆考点点拨平行板电容器动态分析这类问题的关键在于弄清哪些是变量，哪些是不变量，在变量中哪些是自变量．哪些是因变量，同时注意理解平行板电容器演示实验现象的实质，一般分两种基本情况：一是电容器两极板的电势差U 保持不变（与电源连接）；二是电容器的带电量Q 保持不变（与电源断开）开）电容器和电源连接如图，改变板间距离、改变正对面积或改变板间电解质材料，改变正对面积或改变板间电解质材料，都会改变其都会改变其电容，从而可能引起电容器两板间电场的变化．这里一定要分清两种常见的变化：电容，从而可能引起电容器两板间电场的变化．这里一定要分清两种常见的变化：（1）电键K 保持闭合，则电容器两端的电压恒定（等于电源电动势），这种情况下带电量，C CU Q µ=而d d U E d S kd S C 14µ=µ=，e p e （2）充电后断开K ，保持电容器带电量Q 恒定，这种情况下s E s d U d s C e e e 1,,µµµ K 金属芯线金属芯线 导电液体导电液体电介质电介质 h【例4】一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P 点，如图所示，以E 表示两极板间的场强，U 表示电容器的电压，W 表示正电荷在P 点的电势能．若保持负极板不动，将正极板移到图中虚线所示的位置，则（示的位置，则（ ）A ．U 变小，E 不变不变B ．E 变大，W 变大变大C ．U 变小，W 不变不变D ．U 不变，W 不变不变（四）电容器与恒定电流相联系☆考点点拨在直流电路中，在直流电路中，电容器的充电过程非常短暂，电容器的充电过程非常短暂，电容器的充电过程非常短暂，除充电瞬间以外，电容器都可以视为断路．应除充电瞬间以外，电容器都可以视为断路．应该理解的是：电容器与哪部分电路并联，电容器两端的电压就必然与哪部分电路两端电压相等．等． P＋ －（五）带电粒子（或带电体）在电场中的平衡问题☆考点点拨 在历年高考试题中，常常是电场知识与力学知识联系起来考查．解答这一类题目的关键还是在力学上．当带电体在电场中处于平衡状态时，当带电体在电场中处于平衡状态时，只要在对物体进行受力分析时，只要在对物体进行受力分析时，只要在对物体进行受力分析时，注意分析带注意分析带电体所受的电场力，再应用平衡条件即可求解．电体所受的电场力，再应用平衡条件即可求解．☆考点精炼6．质量为m 的带正电小球A 悬挂在绝缘细线上，且处在场强为E 的匀强电场中，当小球A 静止时，细线与竖直方向成3030°角，°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为场力最小，则小球所带的电量应为A ．E mg 33B B．．E mg 3C ．E mg 2D D．．Emg 2 （六）带电粒子（或带电体）在电场中的加速问题 ☆考点点拨对于此类问题，对于此类问题，首先对物体受力分析，进而分析物体的运动情况（加速或减速，是直线还是首先对物体受力分析，进而分析物体的运动情况（加速或减速，是直线还是曲线运动等），常常用能量的观点求解．，常常用能量的观点求解．（1）若选用动能定理，则要分清有多少个力做功，是恒力功还是变力功，以及初态和末态的动能增量．的动能增量．（2）若选用能量守恒定律，则要分清有多少种形式的能在转化，哪种能量是增加的，那种能量是减少的．能量是减少的．☆考点精炼7．如图所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图所示．电子原来静止在左极板小孔处．（不计重力作用）下列说法中正确的是（不计重力作用）下列说法中正确的是A ．从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上运动，直到打到右极板上 B ．从t=0时刻释放电子，电子可能在两板间往复运动间往复运动 C ．从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上板间振动，也可能打到右极板上D ．从t=3T /8时刻释放电子，电子必将打到左极板上时刻释放电子，电子必将打到左极板上（七）带电粒子（或带电体）在电场中的偏转问题☆考点点拨如图所示，质量为m 电荷量为q 的带电粒子以平行于极板的初速度v 0射入长L 板间距离为d 的平行板电容器间，两板间电压为U ，求射出时的侧移、偏转角和动能增量等．，求射出时的侧移、偏转角和动能增量等．解题方法：分解为两个独立的分运动：平行极板的匀速运动（运动时间由此分运动决定）t v L 0=，垂直极板的匀加速直线运动，221at y =，at v y =，md qU a =．偏角：0tan v v y =q ，推论：q tan 2L y =． 穿越电场过程的动能增量：ΔE K =qEy （注意，一般来说不等于qU ） U L d v 0 m ，q y v t θ θ-U 0 U 0 O T 2T t φ☆考点精炼（八）带电粒子（或带电体）在电场中运动的综合问题☆考点点拨 当带电体的重力和电场力大小可以相比时，不能再将重力忽略不计．这时研究对象经常被称为“带电微粒”、“带电尘埃”、“带电小球”等等．这时的问题实际上变成一个力学问题，只是在考虑能量守恒的时候需要考虑到电势能的变化．恒的时候需要考虑到电势能的变化．【例9】 已知如图，水平放置的平行金属板间有匀强电场．一根长l的绝缘细绳一端固定在O 点，另一端系有质量为m 并带有一定电荷的小球．小球原来静止在C 点．当给小球一个水平冲量后，它可以在竖直面内绕O 点做匀速圆周运动．若将两板间的电压增大为原来的3倍，求：要使小球从C 点开始在竖直面内绕O 点做圆周运动，至少要给小球多大的水平冲量？在这种情况下，在小球运动过程中细绳所受的最大拉力是多大？大拉力是多大？ - + O C知识点一电容器的电容电容器的电容是用比值法来定义的，它与电量、电压无关，仅由电容器本身决定。

电容器---高中物理模块典型题归纳（含详细答案）一、单选题1.如图所示，平行板电容器C和电阻组成电路，当减小电容器极板间的距离时，则（）A.在回路中有从a经R流向b的电流B.在回路中有从b经R流向a的电流C.回路中无电流D.回路中的电流方向无法确定2.如图中所示，平行板电容器的极板A与一灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是（）A.两极板间的电压不变，极板上的电量变大B.两极板间的电压不变，极板上的电量减小C.极板上的电量几乎不变，两极板间的电压变大D.极板上的电量几乎不变，两极板间的电压变小3.如图，平行板电容器两极板M、N相距d，两极板分别与电压为U的恒定电源两极连接，极板M带正电，现有一质量为m的带电油滴在极板中央处于静止状态，且此时极板带电荷量与油滴带电荷量的比值为k，则（）A.油滴带正电B.油滴带电荷量为C.电容器的电容为D.将极板N向下缓慢移动一小段距离，油滴将向上运动4.一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是（）A.C和U均增大B.C增大，U减小C.C减小，U增大D.C和U均减小5.某电容器上标有“1.5μF 9V”，则表示该电容器（）A.只有在9V的电压下它的电容才是1.5μFB.只有在9V的电压时，电容器才能正常工作C.所加的电压不应超过9VD.当它的电压为4.5V时，它的电容变为0.75μF6.下列关于电容器的说法中，正确的是（）A.电容越大的电容器，带电荷量也一定越多B.电容器不带电时，其电容为零C.两个电容器的带电荷量相等时，两板间电势差较大的电容器的电容较大D.电容器的电容跟它是否带电无关7.LC振荡电路中，某时刻磁场方向如图所示，则下列说法中正确的是（）A.若磁场正在减弱，则电容器上极板带负电B.若电容器正在放电，则电容器上极板带负电C.若电容器上极板带正电，则线圈中电流正在增大D.若电容器正在充电，则自感电动势正在阻碍电流增大8.两个较大的平行板A、B相距为d，分别接在电压为U的电源正负极上，开关S闭合时质量为m，带电量为﹣q的油滴恰好静止在两板之间，如图所示，在保持其他条件不变的情况下，将两板非常缓慢地水平错开一些，以下说法正确的是（）A.油滴将向上运动，电流计中的电流从b流向aB.油滴将下运动，电流计中的电流从a流向bC.油滴静止不动，电流计中的电流从a流向bD.油滴静止不动，电流计中无电流流过9.如图所示，平行板电容器经开关S与电池连接，a处有一电荷量非常小的点电荷，S是闭合的，φa表示a点的电势，F表示点电荷受到的电场力.现将电容器的B板向下稍微移动，使两板间的距离增大，则（）A.φa变大，F变大B.φa变大，F变小C.φa不变，F不变D.φa不变，F变小10.如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A.保持d不变，减小S，则C变小，θ变大B.保持d不变，减小S，则C变大，θ变大C.保持S不变，增大d，则C变小，θ变小D.保持S不变，增大d，则C变大，θ变大二、多选题11.如图所示，平行板电容器AB两极板水平放置，现将其接在直流电源上，已知A板和电源正极相连．当开关接通时．一带电油滴悬浮于两板之间的P点，为使油滴能向上运动，则下列措施可行的是（）A.将开关断开，将B板下移一段距离B.将开关断开，将AB板左右错开一段距离C.保持开关闭合，将AB板左右错开一段距离D.保持开关闭合，将A板下移一段距离12.一个空气平行板电容器，极板间正对面积为S，板间距为d，充以电量Q后两板间电压为U，为使电容器的电容加倍，可采用的办法有（）A.将电压变为B.将电量变为2QC.将极板正对面积变为2SD.两板间充入介电常数为原来2倍的电介质13.如图所示，用静电计可以测量已充电的平行板电容器两极之间的电势差，现使B板带正电，A板带负电，则下列说法正确的是（）A.将A板稍微向右移，静电计指针张角将变小B.若将A板稍微向上移，静电计指针张角将变小C.若将A板拿走，静电计指针张角不为零D.若将玻璃板插入两极板之间，静电计指针张角将变小14.如图,电容器两板间有一负电荷q静止，使q向上运动的措施是( )A.两板间距离增大B.两板间距离减少C.两板相对面积减小D.更换一个电压更大的电源15.如图所示，用静电计测量带电的平行板电容器两极板(相互正对)间的电势差时，保持平行板电容器两极板距离不变，若把B极板向上移动少许，则（）A.电容器的电容不变B.两极板间的电场强度变大C.静电计的张角增大D.两极板所带的电荷量增大16.特斯拉线圈是一种制造人工闪电的装置，如图是该装置的简化结构图，金属顶端和大地构成一个持殊的电容器，顶端放电后由电荷补充线圈给顶端补充因放电而流失的电荷，因而能持续的放电。

专题22 电容器和电容量一、2019高考题1.（2019·江苏物理）一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容量C和两极板间的电势差U的变化情况是A．C和U均增大 B．C增大，U减小C．C减小，U增大 D．C和U均减小2. （2019·海南物理）将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d、U、E和Q表示。

下列说法正确的是A．保持U不变，将d变为原来的两倍，则E变为原来的一半B．保持E不变，将d变为原来的一半，则U变为原来的两倍C．保持d不变，将Q变为原来的两倍，则U变为原来的一半D．保持d不变，将Q变为原来的一半，则E变为原来的一半3. （2019·浙江理综）为了测量储罐中不导电液体的高度，将与储罐外壳绝缘的两块平行金属板构成的电容器C置于储罐中,电容器可通过开关S与线圈L或电源相连，如图所示。

当开关从a拨到b时，由L与C构成的回路中产生的周期T=2LC的振荡电流。

当罐中液面上升时（）4（2019·全国理综）如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O点。

先给电容器缓慢充电，使两级板所带电荷量分别为﹢Q 和﹣Q，此时悬线与竖直方向的夹角为π/6。

再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板不接触。

求第二次充电使电容器正极板增加的电荷量。

【考点定位】考查平行板电容器、电场力、受力分析、电场强度与电势差关系及其相关知识。

二、2019模拟题1．（2019年2月深圳第一次调研）如图所示，当平行板电容器C充电后把电键S断开．设电容器电压为U，电量为Q．现只将电容器两板的正对面积减小，则C A．Q变大B．Q不变C．U变大D．U变小S2.（2019年3月山东威海一模）下列说法是某同学对电学中相关概念及公式的理解，其中正确的是A.电场强度公式E=U/d只适用于匀强电场B.根据电容的定义式C=Q/U，电容器极板上的电荷量每增加lC，电压就增加lVC.根据电场力做功的计算式W=qU，一个电子在lV电压下加速，电场力做功为 leVD.电场线就是正电荷只在电场力作用下运动的轨迹3．（2019年3月兰州诊断）如图所示，一电子枪发射出的电子（初速度很小，可视为零）进入加速电场加速后，垂直射入偏转电场，射出后偏转位移为Y，要使偏转位移增大，下列哪些措施是可行的（不考虑电子射出时碰到偏转电极板的情况）A．增大偏转电压U B．增大加速电压U0C．增大偏转极板间距离D．将发射电子改成发射负离子4．（2019年3月陕西宝鸡第二次质检）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离后A．P点的电势将降低B．带点油滴的电势能将减少C．带点油滴将沿竖直方向向上远动D．电容器的电容减小，则极板带电量将增大5.（2019河南商丘模拟）带有等量异种电荷的平行金属板M、N水平放置，两个电荷P和Q以相同的速率分别从极板M边缘和两板中间沿水平方向进入板间电场，恰好从极板N 边缘射出电场，如图所示。
