华为_电容基础和深入认识

说到电子产品，电容算是一种常用的器件了，无论电源电路、音频电路、射频电路都统统离不开它，今天就来一起分享下电容的基础知识。

一、电容的含义电容(Capacitance)亦称作“电容量”，是指在给定电位差下的电荷的储藏量，记为C，国际单位是法拉(F)。

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

电容的公式为：C=εS/4πkd其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。

常见的平行板电容器，电容为C=εS/d(ε为极板间介质的介电常数，S为极板面积，d为极板间的距离)。

在电容元件两端电压u的参考方向给定时，若以q表示参考正电位极板上的电荷量，则电容元件的电荷量与电压之间满足q=Cu。

电流等于单位时间内通过某一横截面的电荷量，所以得到I=dq/dt，因此电流与电容的关系是I=dq/dt =C(du/dt) 。

该式表明，电流的大小与方向取决于电压对时间的变化率，电压增高时，du/dt》0，则dq/dt》0，i》0，极板上电荷增加，电容器充电;电压降低时，du/dt《0，则dq/dt 《0，i《0，极板上电荷减少，电容器反向放电。

当电压不随时间变化时，du/dt=0，则电流I=0，这时电容元件的电流等于零，相当于开路。

故电容元件有隔断直流的作用。

二、电容的容值电容的符号是C，在国际单位制里，电容的单位是法拉，简称法，符号是F，由于法拉这个单位太大，所以常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)等，换算关系如下：1法拉(F) = 1000毫法(mF) = 1000000微法(μF);1微法(μF) = 1000纳法(nF) = 1000000皮法(pF)。

三、电容的参数1.标称容值与误差电容量即电容加上电荷后储存电荷的能力大小。

电容量误差是指其实际容量与标称容量间的偏差，通常有±10%、±20%，用在射频电路中PI匹配中的电容±0.5%、±0.75%的小误差电容。

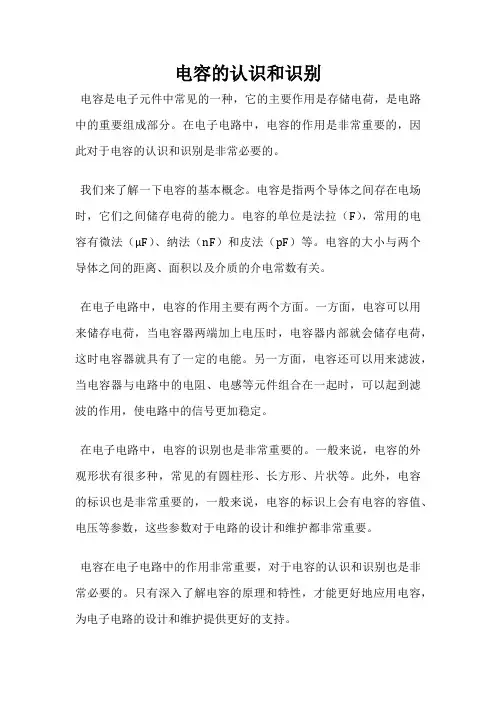

电容的认识和识别
电容是电子元件中常见的一种，它的主要作用是存储电荷，是电路中的重要组成部分。

在电子电路中，电容的作用是非常重要的，因此对于电容的认识和识别是非常必要的。

我们来了解一下电容的基本概念。

电容是指两个导体之间存在电场时，它们之间储存电荷的能力。

电容的单位是法拉（F），常用的电容有微法（μF）、纳法（nF）和皮法（pF）等。

电容的大小与两个导体之间的距离、面积以及介质的介电常数有关。

在电子电路中，电容的作用主要有两个方面。

一方面，电容可以用来储存电荷，当电容器两端加上电压时，电容器内部就会储存电荷，这时电容器就具有了一定的电能。

另一方面，电容还可以用来滤波，当电容器与电路中的电阻、电感等元件组合在一起时，可以起到滤波的作用，使电路中的信号更加稳定。

在电子电路中，电容的识别也是非常重要的。

一般来说，电容的外观形状有很多种，常见的有圆柱形、长方形、片状等。

此外，电容的标识也是非常重要的，一般来说，电容的标识上会有电容的容值、电压等参数，这些参数对于电路的设计和维护都非常重要。

电容在电子电路中的作用非常重要，对于电容的认识和识别也是非常必要的。

只有深入了解电容的原理和特性，才能更好地应用电容，为电子电路的设计和维护提供更好的支持。

电容知识点笔记总结一、电容的基本概念电容是指储存电荷的器件，是电子电路中常用的被动元件之一。

电容器由两个导体板和其间的绝缘材料组成，当两个导体板上分别带有相等但异号的电荷时，就产生了电场，这种导致器件两个导体板上的电荷储存的器件就是电容器，电场的大小与存储的电荷量成正比，与两板间距离成反比。

二、电容的基本参数1.电容量电容器的电容量是指储存单位电压下的电荷量，单位是法拉(F)。

通常用微法(F)和皮法(pF)来表示。

2.电压电容器两极之间的电压就是电压。

3.极性极性是指电容器两极之间的正负性。

三、电容的类型1.固定电容2.变压电容3.可变电容4.超级电容四、电容与电感的区别电容和电感是电路中的两个主要元件。

它们的性质和原理有着明显的区别。

1.储存物质不同：电容储存的是电荷，而电感储存的是能量。

2.阻抗性质不同：电容对直流电有阻抗，而对交流电没有阻抗；而电感对交流电有阻抗，对直流电没有阻抗。

五、电容的应用1.隔直耦合2.交流滤波3.信号耦合4.定时器5.调谐电路六、电容的充电和放电1.电容的充电当一个电容器和电源连接，电容器两极之间形成电场，极板上带有异号的电荷，在连接的一瞬间，电流从电源流入电容器，当电容器上的电场强度达到电源电压值时，电流为零，电容器被充满。

2.电容的放电当电容器上的电荷以电流的形式流出，电容器极板上的电荷减少，直至电容器上的电荷被耗尽。

七、电容的串联与并联1.电容的串联电容的串联就是将多个电容器的正极和负极依次相连接，串联时电容的总电压等于各电容的电压之和，总电容等于各电容的倒数之和。

2.电容的并联电容的并联是将多个电容器的正极和负极分别相连，并联时电容的总电压等于各电容的电压之和，总电容等于各电容的和。

八、电容的存储和延迟1.电容的存储电容器可以储存电荷和电能。

2.电容的延迟电容器对交流电有延迟作用，因为交流电的频率很高，在电流周期内电容器储存的电量有一定的延迟。

九、电容的特性1.电容器的自愈振动特性当电容器正负极器件电压变化太快时，电容器两极之间就会产生振荡。

电容原理基础知识电容是电力学中的一个基本概念，是电子元件的重要组成部分。

本文将介绍电容的原理、结构和特性。

一、电容的基本概念电容是用来储存电荷的元件，它的单位是法拉(Farad，简称F)。

在电容中，当两个导体之间施加电压时，电荷会在导体之间积累，形成正极和负极之间的电场。

电容的大小取决于两个导体之间的距离和表面积，以及介质的介电常数。

二、电容的结构最简单的电容器是平行板电容器。

它由两个平行的金属板组成，两个金属板之间通过绝缘材料(介电)隔开，防止电流流动。

介电的选择取决于要求的电容特性，如常见的氧化铝电容器和聚乙烯电容器。

三、电容的工作原理当电容器连接到电源时，正极吸引负电荷，负极吸引正电荷，导致两个金属板之间的电荷增加。

一旦电容器充满电荷，不再允许电流流动。

当电容器断开电源连接时，它会释放储存的电荷，直到电容器内电荷减少到零。

四、电容的特性1.电容的大小：电容的大小取决于两个金属板之间的距离和表面积，距离越小，表面积越大，电容越大；2.介电常数：介质的介电常数决定了电容的大小，介电常数越大，电容越大，一些常见的介电材料如空气、纸、塑料等；3.电压：电容器的储电能力取决于电压大小，电压越大，电容器储存的电荷就越多；4.时间常数：时间常数是衡量电容器的充电和放电速度的指标，取决于电容值和连接电阻的大小。

五、电容的应用1.信号耦合：电容器可用于将信号从一个电路传递到另一个电路，使其不受直流偏移的影响；2.滤波器：电容器可以用来滤除电路中的高频噪声，使信号更加纯净；3.电源滤波：电容器可以用来平滑电源电压波动，防止其他设备受到电源干扰；4.时序电路：电容器可用于延迟电路信号，如计时器和振荡器；5.能量储存：大容量电容器常用于储存能量，如闪光灯和电动汽车。

总之，电容是电子元件中非常重要的一个部分。

掌握电容的基本原理、结构和特性，对理解电子电路的工作原理和电子设备的运作机制具有重要意义。

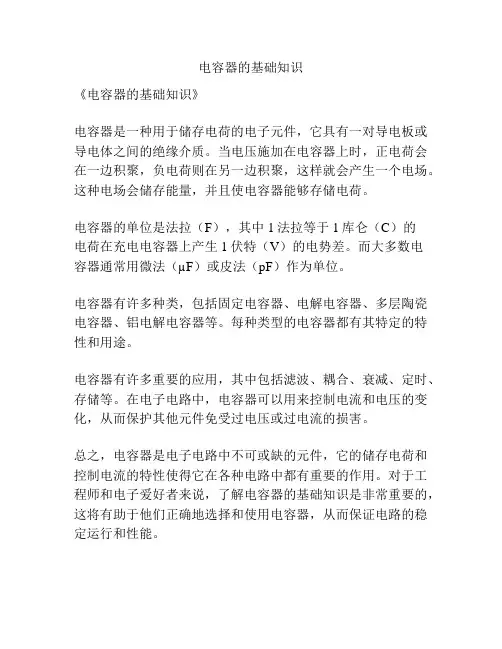

电容器的基础知识
《电容器的基础知识》
电容器是一种用于储存电荷的电子元件，它具有一对导电板或导电体之间的绝缘介质。

当电压施加在电容器上时，正电荷会在一边积聚，负电荷则在另一边积聚，这样就会产生一个电场。

这种电场会储存能量，并且使电容器能够存储电荷。

电容器的单位是法拉（F），其中1法拉等于1库仑（C）的
电荷在充电电容器上产生1伏特（V）的电势差。

而大多数电
容器通常用微法（µF）或皮法（pF）作为单位。

电容器有许多种类，包括固定电容器、电解电容器、多层陶瓷电容器、铝电解电容器等。

每种类型的电容器都有其特定的特性和用途。

电容器有许多重要的应用，其中包括滤波、耦合、衰减、定时、存储等。

在电子电路中，电容器可以用来控制电流和电压的变化，从而保护其他元件免受过电压或过电流的损害。

总之，电容器是电子电路中不可或缺的元件，它的储存电荷和控制电流的特性使得它在各种电路中都有重要的作用。

对于工程师和电子爱好者来说，了解电容器的基础知识是非常重要的，这将有助于他们正确地选择和使用电容器，从而保证电路的稳定运行和性能。

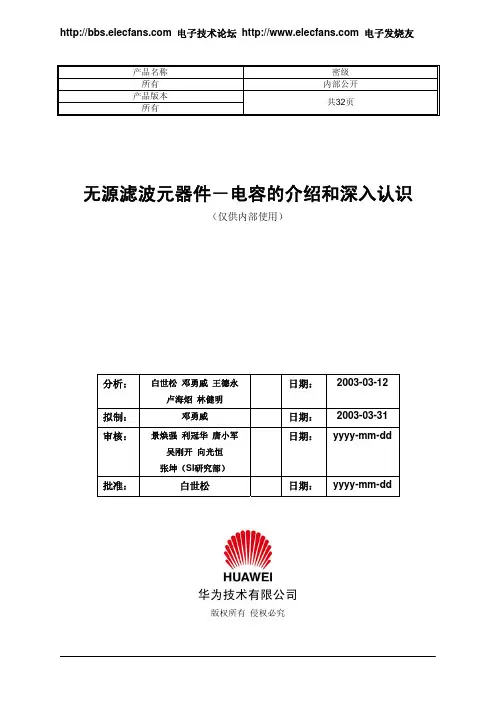

电子技术论坛 电子发烧友产品名称密级 所有内部公开 产品版本所有 共32页无源滤波元器件－电容的介绍和深入认识（仅供内部使用）分析：白世松邓勇威 王德永 卢海炤 林健明 日期：2003-03-12 拟制：邓勇威 日期：2003-03-31 审核： 景焕强 利冠华 唐小军吴刚开 向光恒张坤（SI 研究部） 日期：yyyy-mm-dd批准：白世松 日期：yyyy-mm-dd华为技术有限公司版权所有 侵权必究无源滤波元器件－电容的介绍和深入认识关键词：钽电容、铝电容、陶瓷电容、滤波、ESR、ESL、可靠性摘要：无源滤波元器件中，电容是一个很重要的基本元器件，但应用中由于对电容的认识不深，存在一些不正确的使用而造成问题。

本文主要针对我司常用的三类电容（铝电容、钽电容和陶瓷电容），从电容结构、制造工艺入手，结合滤波模型关注的参数性能进行深入的剖析，最后引出如何正确可靠应用电容。

结构上采取每类电容一大章，每一章三小节分析：第一小节简单介绍电容的结构和生产加工工艺流程；第二小节为电容主要性能参数的变化特点，涉及到如何应用等方面；第三小节介绍电容使用中的物理可靠性问题需要关注的地方。

同时附录还对三类电容在参数、特性及应用上做了深入的比较。

缩略语清单：缩略语英文全名中文解释SwitchingNoise 同步开关噪声SSN SimultaneousMLCC Multiple Layer Ceramic Capacitor 叠层陶瓷片状电容Factor 损耗因子DF DissipationESR Equivalent Series Resistor 等效串联电阻前言：对于器件自身产生的SSN噪声（同步开关噪声），主要是利用电容的对交流信号呈现低阻的特性来”滤除”的（噪声是不能被滤除掉的，只是被低阻导至地平面，使电源和地平面处于同一电位），即根据目标阻抗的概念，通过在电源两端并联各种规格的电容，从而实现在器件端往电源两端看，电源内阻在要求频段范围内低于目标阻抗[32 ]；而要滤除电源自身（如开关电源噪声）或外界耦合过来的噪声，单纯的电容低阻滤波并不能很好的达到目的（因为单纯的并联电容只是一个简单的单极点滤波器）[18]，这时就要考虑其他手段，如串上电感或磁珠等对噪音呈现阻挡特性的器件，如PI滤波、EMI滤波电路，或使用有源滤波电路（如运放或后级线性电压调整器电路）等。

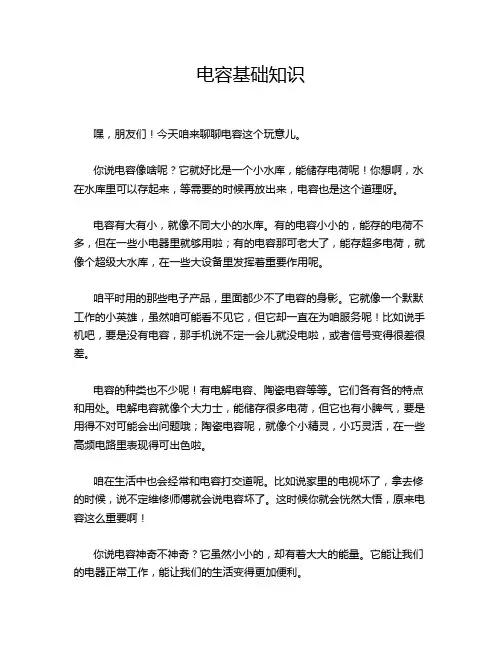

电容基础知识嘿，朋友们！今天咱来聊聊电容这个玩意儿。

你说电容像啥呢？它就好比是一个小水库，能储存电荷呢！你想啊，水在水库里可以存起来，等需要的时候再放出来，电容也是这个道理呀。

电容有大有小，就像不同大小的水库。

有的电容小小的，能存的电荷不多，但在一些小电器里就够用啦；有的电容那可老大了，能存超多电荷，就像个超级大水库，在一些大设备里发挥着重要作用呢。

咱平时用的那些电子产品，里面都少不了电容的身影。

它就像一个默默工作的小英雄，虽然咱可能看不见它，但它却一直在为咱服务呢！比如说手机吧，要是没有电容，那手机说不定一会儿就没电啦，或者信号变得很差很差。

电容的种类也不少呢！有电解电容、陶瓷电容等等。

它们各有各的特点和用处。

电解电容就像个大力士，能储存很多电荷，但它也有小脾气，要是用得不对可能会出问题哦；陶瓷电容呢，就像个小精灵，小巧灵活，在一些高频电路里表现得可出色啦。

咱在生活中也会经常和电容打交道呢。

比如说家里的电视坏了，拿去修的时候，说不定维修师傅就会说电容坏了。

这时候你就会恍然大悟，原来电容这么重要啊！你说电容神奇不神奇？它虽然小小的，却有着大大的能量。

它能让我们的电器正常工作，能让我们的生活变得更加便利。

而且啊，电容的世界可深奥了，那些搞电子研发的人，天天都在研究电容呢，想让它发挥出更大的作用。

他们就像探索未知世界的探险家，不断地挖掘电容的潜力。

所以啊，咱可别小瞧了电容。

它虽然不是什么大明星，但却是电子世界里不可或缺的一份子。

下次你再用那些电子产品的时候，不妨想想里面的电容，它正默默地为你付出呢！它就像一个幕后英雄，虽然不被人注意，但却一直在努力工作，为我们的生活带来便利和乐趣。

怎么样，是不是觉得电容很厉害呀？。

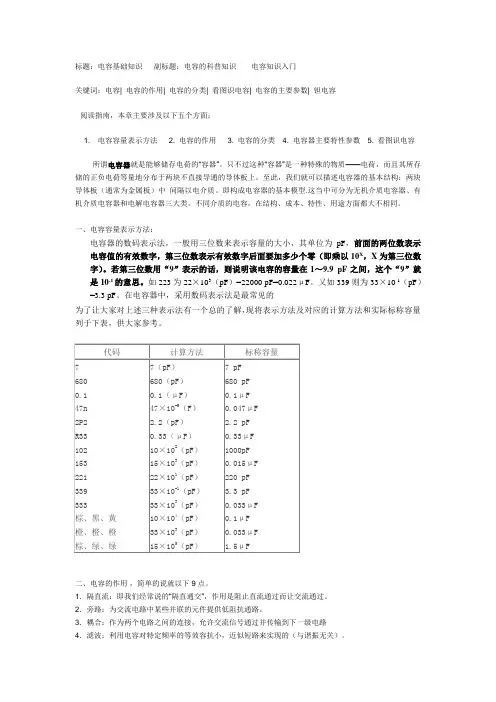

标题：电容基础知识副标题：电容的科普知识电容知识入门关键词：电容| 电容的作用| 电容的分类| 看图识电容| 电容的主要参数| 钽电容阅读指南，本章主要涉及以下五个方面：1. 电容容量表示方法2. 电容的作用3. 电容的分类4. 电容器主要特性参数5. 看图识电容所谓电容器就是能够储存电荷的“容器”。

只不过这种“容器”是一种特殊的物质——电荷，而且其所存储的正负电荷等量地分布于两块不直接导通的导体板上。

至此，我们就可以描述电容器的基本结构：两块导体板（通常为金属板）中间隔以电介质。

即构成电容器的基本模型.这当中可分为无机介质电容器、有机介质电容器和电解电容器三大类。

不同介质的电容，在结构、成本、特性、用途方面都大不相同。

一、电容容量表示方法：电容器的数码表示法，一般用三位数来表示容量的大小，其单位为pF，前面的两位数表示电容值的有效数字，第三位数表示有效数字后面要加多少个零（即乘以10X，X为第三位数字）。

若第三位数用“9”表示的话，则说明该电容的容量在1～9.9 pF之间，这个“9”就是10-1的意思。

如223为22×103（pF）=22000 pF=0.022μF。

又如339则为33×10-1（pF）=3.3 pF。

在电容器中，采用数码表示法是最常见的为了让大家对上述三种表示法有一个总的了解，现将表示方法及对应的计算方法和实际标称容量列于下表，供大家参考。

二、电容的作用，简单的说就以下9点。

1．隔直流：即我们经常说的“隔直通交”，作用是阻止直流通过而让交流通过。

2．旁路：为交流电路中某些并联的元件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。

5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

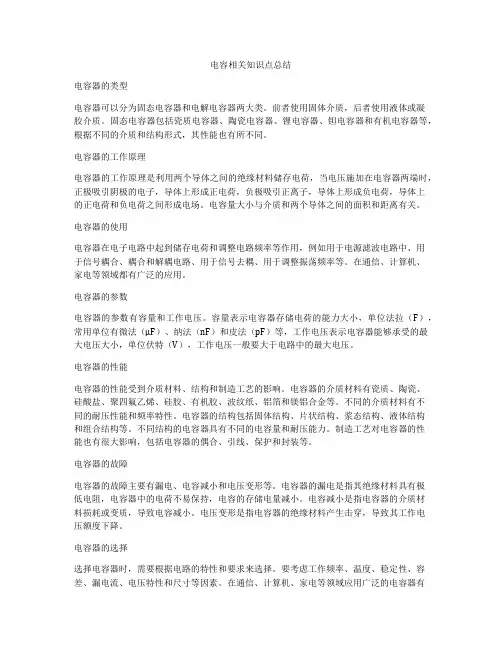

电容相关知识点总结电容器的类型电容器可以分为固态电容器和电解电容器两大类。

前者使用固体介质，后者使用液体或凝胶介质。

固态电容器包括瓷质电容器、陶瓷电容器、锂电容器、钽电容器和有机电容器等，根据不同的介质和结构形式，其性能也有所不同。

电容器的工作原理电容器的工作原理是利用两个导体之间的绝缘材料储存电荷，当电压施加在电容器两端时，正极吸引阴极的电子，导体上形成正电荷，负极吸引正离子，导体上形成负电荷，导体上的正电荷和负电荷之间形成电场。

电容量大小与介质和两个导体之间的面积和距离有关。

电容器的使用电容器在电子电路中起到储存电荷和调整电路频率等作用，例如用于电源滤波电路中、用于信号耦合、耦合和解耦电路、用于信号去耦、用于调整振荡频率等。

在通信、计算机、家电等领域都有广泛的应用。

电容器的参数电容器的参数有容量和工作电压。

容量表示电容器存储电荷的能力大小，单位法拉（F），常用单位有微法（μF）、纳法（nF）和皮法（pF）等，工作电压表示电容器能够承受的最大电压大小，单位伏特（V），工作电压一般要大于电路中的最大电压。

电容器的性能电容器的性能受到介质材料、结构和制造工艺的影响。

电容器的介质材料有瓷质、陶瓷、硅酸盐、聚四氟乙烯、硅胶、有机胶、波纹纸、铝箔和镁铝合金等。

不同的介质材料有不同的耐压性能和频率特性。

电容器的结构包括固体结构、片状结构、浆态结构、液体结构和组合结构等。

不同结构的电容器具有不同的电容量和耐压能力。

制造工艺对电容器的性能也有很大影响，包括电容器的偶合、引线、保护和封装等。

电容器的故障电容器的故障主要有漏电、电容减小和电压变形等。

电容器的漏电是指其绝缘材料具有极低电阻，电容器中的电荷不易保持，电容的存储电量减小。

电容减小是指电容器的介质材料损耗或变质，导致电容减小。

电压变形是指电容器的绝缘材料产生击穿，导致其工作电压额度下降。

电容器的选择选择电容器时，需要根据电路的特性和要求来选择。

要考虑工作频率、温度、稳定性、容差、漏电流、电压特性和尺寸等因素。

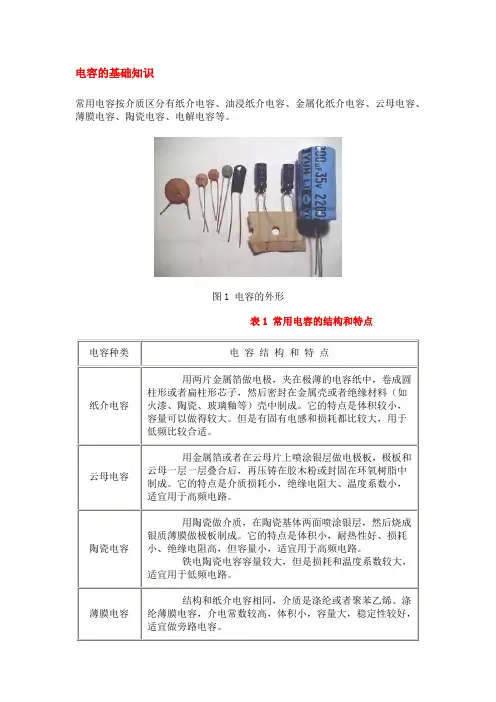

电容的基础知识常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。

图1 电容的外形表1 常用电容的结构和特点电容器上标有的电容数是电容器的标称容量。

电容器的标称容量和它的实际容量会有误差。

常用固定电容允许误差的等级见表2。

常用固定电容的标称容量系列见表3。

表2 常用固定电容允许误差的等级±10%±20% (+20% -30%) (+50% -20%) (+100%-10%)ⅡⅢⅣⅤ表3 常用固定电容的标称容量系列电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。

如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

表4是常用固定电容直流工作电压系列。

有*的数值，只限电解电容用。

表4 常用固定电容的直流电压系列由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。

电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。

漏电电阻越小，漏电越严重。

电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。

因此，漏电电阻越大越好。

电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图2所示。

第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。

上面的是小型纸介电容，下面的是立式矩开密封纸介电容。

表5列出电容的类别和符号。

表6是常用电容的几项特性。

图2表5 电容的类别和符号表6 常用电容的几项特性电容的类别和符号电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。

第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。

上图是小型纸介电容，下图是立式矩开密封纸介电容。

表1列出电容的类别和符号。

表2是常用电容的几项特性。

图6表1 电容的类别和符号表2 常用电容的几项特性电解电容极性的判别不知道极性的电解电容可用万用表的电阻挡测量其极性。

电容的基本概念与计算电容是电工领域中常见的一个概念，它指的是导体之间的储存电荷能力。

正如电流是电荷的流动，电容就是电荷的储存。

在现代社会中，电容器被广泛应用在各种电子设备中。

首先，我们来了解一下电容器的基本结构。

一个简单的电容器由两块金属板和其中的介质组成。

这两块金属板之间的空间就是电容器的电容。

当电荷被加到金属板上时，它们会存储在金属板和介质之间的电场中。

这样，电容器就储存了电荷。

电容的计算是电工学中的重要内容。

电容的计算公式是C=Q/V，其中C代表电容，Q代表存储的电荷量，V代表电容器两端的电压。

这个公式告诉我们，电容的大小与存储的电荷量成正比，与两端的电压成反比。

当存储的电荷量增加时，电容也会增加。

而当电容器两端的电压增加时，电容会减小。

计算电容时，我们还需要考虑电容器的物理特性。

首先是电容器的尺寸。

一般来说，电容器的电容与其面积成正比，与板之间的距离成反比。

这是因为面积越大，电容器就有更多的空间来存储电荷，而板之间的距离越小，电荷就更容易跨越。

其次是电容介质的特性。

不同的介质具有不同的电容性能，介质的电容常量决定了电容器的电容大小。

在实际应用中，电容器具有许多重要的作用。

首先，它们能够用来存储电能。

在电网不稳定或需要大量电能瞬时释放的场合，电容器能够提供稳定的电源。

其次，电容器还可以用来调节电压。

通过串联或并联连接不同电容器，可以调节电路中的电压大小，以满足特定的需求。

此外，电容器还可以用来滤波和隔离电路中的杂波和干扰，提高电路的稳定性和可靠性。

除了以上的基本概念和应用，电容器还具有一些特殊的性质值得探讨。

例如，电容器可以随着时间的推移而改变其电容值。

这种现象被称为衰减，可能是由于介质的老化或电容器结构的变化。

另外，电容器还有一个重要的参数，即耐压能力。

耐压能力指的是电容器可以承受的最大电压。

如果电容器承受的电压超过其耐压能力，就会发生击穿现象，可能导致电容器损坏或其他事故发生。

综上所述，电容的基本概念与计算是电工学的基础内容之一。

电容知识大全——详听专家讲解第1页：前言关于电容我们不是在忽悠你知道显卡为什么会花屏吗？没错，你肯定听说过“主板爆浆”，或者你还在对商家唾沫横飞的“专业分析”深信不疑？但您知道“爆浆”为什么会发生，而爆浆产生的环境、条件、原理又是如何？你可能也被主板或显卡花屏所困惑，你知道罪魁祸首很可能是那个最不起眼的电容吗？当睡在你上铺的兄弟告诉你“铝电容就是比电解电容好，OSCON电容比铝电容好”，而你为此对他丰富的硬件知识佩服不已的时候，你是否会怀疑，这句话其实相当于：“摩托罗拉手机就是比GSM的手机好”——因为OSCON电容其实是铝电容的一种，而铝电容又是电解电容的一种。

虽然这很可笑，但是你听不出来，因为你不像了解手机那样了解电容。

当你告诉他铝电容其实就是电解电容的一种，甚至他推崇有加的钽电容其实也是他最看不上的“电解电容”的一种的时候，您一定能让你上铺那位兄弟感到尴尬。

但真理是越辨越明，你有丰富的知识，那他只能选择沉默。

而事实并不仅仅如此，当你看完本文后，能被你搞沉默的人绝对不止上铺那位兄弟，也许还包括那些试图玩点猫腻的奸商——在中国能做到这点就很NB了。

因为我们相信你并不是那种仅仅满足于用半瓶子醋的DIY知识骗几个MM和菜鸟的“DIY玩家”，所以我们很真诚地邀请您阅读这篇有史以来IT媒体中最专业的关于电容的文章。

请相信，我们不是在忽悠。

第2页：入门什么是电容？在开始之前我们还是先向大家介绍一下本文的行文格式。

为了方便大家阅读，本文由PCPOP编辑——小地，和业内资深的硬件专业人士——万鹏先生以对话的形式进行。

本文的主体内容均由万鹏先生提供。

万鹏简介：95年开始接触显卡，97年开始在《电脑报》、《微型计算机》上发表文章，99年进入耕宇公司，目前任职耕宇公司市场部，PCPOP技术顾问。

曾用笔名：ECLIPSE、INTENSE、万大善人。

小地：OK，万鹏先生，先向我们介绍一下，什么是电容？电容是最基本的电子元器件万鹏：电容就是两块导体中间夹着一块绝缘体构成的电子元件，就像三明治一样。

《电容》知识清单一、电容的定义和基本原理电容是电子电路中常见的一种元件，它能够储存电荷。

从本质上讲，电容就像是一个电荷的“容器”。

当在电容的两个极板之间加上电压时，电荷就会在极板上聚集。

电容的大小决定了它能够储存电荷的多少。

想象一下，有两个平行的金属板，中间隔了一层绝缘材料（比如空气、塑料薄膜等），这就构成了一个最简单的电容。

二、电容的单位电容的单位是法拉（F），但在实际应用中，法拉这个单位太大了，常用的单位有微法（μF）、纳法（nF）和皮法（pF）。

1 法拉＝ 1000000 微法1 微法＝ 1000 纳法1 纳法＝ 1000 皮法三、电容的分类电容的种类繁多，根据不同的分类标准可以分为多种类型。

1、按照介质材料分类陶瓷电容：价格便宜，稳定性好，常用于高频电路。

电解电容：容量大，但极性有要求，通常用于电源滤波等场合。

云母电容：性能稳定，精度高，但价格较贵。

聚苯乙烯电容：绝缘电阻高，损耗小。

2、按照结构分类固定电容：电容值固定不变。

可变电容：电容值可以通过调节来改变。

四、电容的主要参数1、电容值这是电容最重要的参数之一，代表了它能够储存电荷的能力。

2、耐压值指电容能够承受的最大电压，超过这个电压，电容可能会被击穿损坏。

3、损耗因数表示电容在工作过程中能量的损耗程度。

4、温度系数反映电容值随温度变化的情况。

五、电容在电路中的作用1、滤波在电源电路中，电容可以过滤掉电源中的交流成分，使输出的直流电压更加平滑稳定。

2、耦合在信号传输中，电容可以让交流信号通过，同时阻隔直流信号，实现前后级电路之间的信号传递。

3、旁路将电路中的高频噪声旁路到地，减少对其他部分电路的干扰。

4、定时与电阻配合使用，可以构成定时电路，用于控制电路的工作时间。

六、电容的充放电特性当给电容充电时，电流会逐渐减小，直到电容两端的电压达到电源电压，充电过程结束。

而放电时，电容储存的电荷会通过电路释放，电压逐渐降低。

充电和放电的时间常数τ ＝ RC，其中 R 是电路中的电阻，C 是电容值。

第1讲:电容的特性(隔直通交)电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片,中间再隔以绝缘物质而组成的．按绝缘材料不同,可制成各种各样的电容器.如:云母．瓷介．纸介,电解电容器等．在构造上,又分为固定电容器和可变电容器．电容器对直流电阻力无穷大,即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响,即相同容量的电容器对不同频率的交流电呈现不同的容抗.为开么会出现这些现象呢\'这是因为电容器是依靠它的充放电功能来工作的,如图1,电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的.当开关S合上时,如图2所示,电容器正极板上的自由电子便被电源所吸引,并推送到负极板上面.由于电容器两极板之间隔有绝缘材料,所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电,负极板便因电子逐渐增加而带上负电.电容器两个极板之间便有了电位差,当这个电位差与电源电压相等时,电容器的充电就停上了．此时若将电源切断,电容器仍能保持充电电压.对已充电的电容器,如果我们用导线将两个极板连接起来,由于两极板间存在的电位差,电子便会通过导线,回到正极板上,直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高,电容器的充放电次数增多;充放电电流也就增强;也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大,容抗就越小,容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中,电容器是必不可少的电子器件,它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等.由于电容器的类型和结构种类比较多,因此,我们不仅需要了解各类电容器的性能指标和一般特性,而且还必须了解在给定用途下各种元件的优缺点,以及机械或环境的限制条件等.这里将对电容器的主要参数及其应用做简单说明.1. 标称电容量( C R ).电容器产品标出的电容量值.云母和陶瓷介质电容器的电容量较低(大约在5000pF 以下);纸、塑料和一些陶瓷介质形式的电容器居中(大约在0.005uF~1.0uF );通常电解电容器的容量较大.这是一个粗略的分类法.2. 类别温度范围.电容器设计所确定的能连续工作的环境温度范围.该范围取决于它相应类别的温度极限值,如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等.3. 额定电压( U R ).在下限类别温度和额定温度之间的任一温度下,可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值.电容器应用在高电压场和时,必须注意电晕的影响.电晕是由于在介质/ 电极层之间存在空隙而产生的,它除了可以产生损坏设备的寄生信号外,还会导致电容器介质击穿.在交流或脉动条件下,电晕特别容易发生.对于所有的电容器,在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压.4. 损耗角正切( tg δ ).在规定频率的正弦电压下,电容器的损耗功率除以电容器的无功功率为损耗角正切.在实际应用中,电容器并不是一个纯电容,其内部还有等效电阻,它的简化等效电路如附图所示.对于电子设备来说,要求R S 愈小愈好,也就是说要求损耗功率小,其与电容的功率的夹角要小.5. 电容器的温度特性.通常是以20 ℃基准温度的电容量与有关温度的电容量的百分比表示.6. 使用寿命.电容器的使用寿命随温度的增加而减小.主要原因是温度加速化学反应而使介质随时间退化.7. 绝缘电阻.由于温升引起电子活动增加,因此温度升高将使绝缘电阻降低.电容器包括固定电容器和可变电容器两大类.其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/ 塑料薄膜电容器、第3讲:电容的类别和符号电容的种类也很多,为了区别开来,也常用几个拉丁字母来表示电容的类别,如图1所示.第一个字母C表示电容,第二个字母表示介质材料,第三个字母以后表示形状、结构等.上图是小型纸介电容,下图是立式矩开密封纸介电容.表1列出电容的类别和符号.表2是常用电容的几项特性.第4讲: 电解电容极性的判别不知道极性的电解电容可用万用表的电阻挡测量其极性.我们知道只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大).反之,则电解电容的漏电流增加(漏电阻减小).测量时,先假定某极为“ + ”极,让其与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),然后将电容器放电(既两根引线碰一下),两只表笔对调,重新进行测量.两次测量中,表针最后停留的位置靠左(阻值大)的那次,黑表笔接的就是电解电容的正极.测量时最好选用R*100 或R*1K 挡. 用万用表判断电容器质量第5讲:用万用表判断电容器质量视电解电容器容量大小,通常选用万用表的R×10 、R×100 、R×1K 挡进行测试判断.红、黑表笔分别接电容器的负极(每次测试前,需将电容器放电),由表针的偏摆来判断电容器质量.若表针迅速向右摆起,然后慢慢向左退回原位,一般来说电容器是好的.如果表针摆起后不再回转,说明电容器已经击穿.如果表针摆起后逐渐退回到某一位置停位,则说明电容器已经漏电.如果表针摆不起来,说明电容器电解质已经干涸推失去容量.有些漏电的电容器,用上述方法不易准确判断出好坏.当电容器的耐压值大于万用表内电池电压值时,根据电解电容器正向充电时漏电电流小,反向充电时漏电电流大的特点,可采用R×10K 挡,对电容器进行反向充电,观察表针停留处是否稳定(即反向漏电电流是否恒定),由此判断电容器质量,准确度较高.黑表笔接电容器的负极,红表笔接电容器的正极,表针迅速摆起,然后逐渐退至某处停留不动,则说明电容器是好的,凡是表针在某一位置停留不稳或停留后又逐渐慢慢向右移动的电容器已经漏电,不能继续使用了.表针一般停留并稳定在50 - 200K 刻度范围内.第6讲:略谈电解电容一、电解电容在电路中的作用1,滤波作用,在电源电路中,整流电路将交流变成脉动的直流,而在整流电路之后接入一个较大容量的电解电容,利用其充放电特性,使整流后的脉动直流电压变成相对比较稳定的直流电压.在实际中,为了防止电路各部分供电电压因负载变化而产生变化,所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感,对高频及脉冲干扰信号不能有效地滤除,故在其两端并联了一只容量为0.001--0.lpF的电容,以滤除高频及脉冲干扰．2,耦合作用:在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响,常采用电容藕合．为了防止信号中韵低频分量损失过大,一般总采用容量较大的电解电容.二、电解电容的判断方法电解电容常见的故障有,容量减少,容量消失、击穿短路及漏电,其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起,而击穿与漏电一般为所加的电压过高或本身质量不佳引起.判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为:将电容两管脚短路进行放电,用万用表的黑表笔接电解电容的正极.红表笔接负极(对指针式万用表,用数字式万用表测量时表笔互调),正常时表针应先向电阻小的方向摆动,然后逐渐返回直至无穷大处.表针的摆动幅度越大或返回的速度越慢,说明电容的容量越大,反之则说明电容的容量越小．如表针指在中间某处不再变化,说明此电容漏电,如电阻指示值很小或为零,则表明此电容已击穿短路．因万用表使用的电池电压一般很低,所以在测量低耐压的电容时比较准确,而当电容的耐压较高时,打时尽管测量正常,但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性,因此在电路中使用时不能颠倒联接.在电源电路中,输出正电压时电解电容的正极接电源输出端,负极接地,输出负电压时则负极接输出端,正极接地．当电源电路中的滤波电容极性接反时,因电容的滤波作用大大降低,一方面引起电源输出电压波动,另一方面又因反向通电使此时相当于一个电阻的电解电容发热．当反向电压超过某值时,电容的反向漏电电阻将变得很小,这样通电工作不久,即可使电容因过热而炸裂损坏．2．加在电解电容两端的电压不能超过其允许工作电压,在设计实际电路时应根据具体情况留有一定的余量,在设计稳压电源的滤波电容时,如果交流电源电压为220~时变压器次级的整流电压可达22V,此时选择耐压为25V的电解电容一般可以满足要求．但是,假如交流电源电压波动很大且有可能上升到250V以上时,最好选择耐压30V以上的电解电容.3,电解电容在电路中不应靠近大功率发热元件,以防因受热而使电解液加速干涸．4、对于有正负极性的信号的滤波,可采取两个电解电容同极性串联的方法,当作一个无极性的电容本章小结:电子制作中需要用到各种各样的电容器,它们在电路中分别起着不同的作用.与电阻器相似,通常简称其为电容,用字母C表示.顾名思义,电容器就是“储存电荷的容器”.尽管电容器品种繁多,但它们的基本结构和原理是相同的.两片相距很近的金属中间被某物质(固体、气体或液体)所隔开,就构成了电容器.两片金属称为的极板,中间的物质叫做介质.电容器也分为容量固定的与容量可变的.但常见的是固定容量的电容,最多见的是电解电容和瓷片电容.不同的电容器储存电荷的能力也不相同.规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量.电容的基本单位为法拉(F).但实际上,法拉是一个很不常用的单位,因为电容器的容量往往比1法拉小得多,常用微法(μF)、纳法(nF)、皮法(pF)(皮法又称微微法)等,它们的关系是:1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号.小容量的电容,通常在高频电路中使用,如收音机、发射机和振荡器中.大容量的电容往往是作滤波和存储电荷用.而且还有一个特点,一般1μF 以上的电容均为电解电容,而1μF以下的电容多为瓷片电容,当然也有其他的,比如独石电容、涤纶电容、小容量的云母电容等.电解电容有个铝壳,里面充满了电解质,并引出两个电极,作为正(+)、负(-)极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性.把电容器的两个电极分别接在电源的正、负极上,过一会儿即使把电源断开,两个引脚间仍然会有残留电压(学了以后的教程,可以用万用表观察),我们说电容器储存了电荷.电容器极板间建立起电压,积蓄起电能,这个过程称为电容器的充电.充好电的电容器两端有一定的电压.电容器储存的电荷向电路释放的过程,称为电容器的放电.举一个现实生活中的例子,我们看到市售的整流电源在拔下插头后,上面的发光二极管还会继续亮一会儿,然后逐渐熄灭,就是因为里面的电容事先存储了电能,然后释放.当然这个电容原本是用作滤波的.至于电容滤波,不知你有没有用整流电源听随身听的经历,一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容,造成耳机中有嗡嗡声.这时可以在电源两端并接上一个较大容量的电解电容(1000μF,注意正极接正极),一般可以改善效果.发烧友制作HiFi音响,都要用至少1万微法以上的电容器来滤波,滤波电容越大,输出的电压波形越接近直流,而且大电容的储能作用,使得突发的大信号到来时,电路有足够的能量转换为强劲有力的音频输出.这时,大电容的作用有点像水库,使得原来汹涌的水流平滑地输出,并可以保证下游大量用水时的供应.电子电路中,只有在电容器充电过程中,才有电流流过,充电过程结束后,电容器是不能通过直流电的,在电路中起着“隔直流”的作用.电路中,电容器常被用作耦合、旁路、滤波等,都是利用它“通交流,隔直流”的特性.那么交流电为什么能够通过电容器呢?我们先来看看交流电的特点.交流电不仅方向往复交变,它的大小也在按规律变化.电容器接在交流电源上,电容器连续地充电、放电,电路中就会流过与交流电变化规律一致的充电电流和放电电流.电容器的选用涉及到很多问题.首先是耐压的问题.加在一个电容器的两端的电压超过了它的额定电压,电容器就会被击穿损坏.一般电解电容的耐压分档为6.3V,10V,16V,25V,50V等相关参考资料：/archives/173。

电容的根本知识从事电子电路设计开发的，既有有多年经验的老手，也有刚入道的新手。

每小我私家都对单片机、DSP、嵌入式系统投入了大量的时间和精力去研究，但是对付电路设计中应用最多、最遍及的元器件－－电容，又有多少人能搞的很清楚呢？而这正是许多新手的疑惑之一，面对众多的电容类型：钽电解、铝电解、独石、薄膜、陶瓷、纸介质等，种种百般的封装形式：贴片、针式、方块、不规矩等，差别的应用领域：去耦、滤波、高频、低频、谐振、开关电源中的应用等，您是否能做出正确的选择呢？发起大家多加增补，一方面相互学习，另一方面对新手也是一个资助。

在下抛砖引玉，引用其它网站的一些文章，（该网站名已经记不得了，现对其体现谢谢）名称：聚酯（涤纶）电容（CL）标记：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）标记：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）标记：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：取代大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）标记：电容量：10p--0。

1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）标记：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容（CT）标记：电容量：10p--4。

7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）标记：─除了被动式前级，既然需要供电，那就少不了「滤波」这个行动。

不要和我争，采取电池供电虽然无须要电源平滑滤波。

电容的基础知识、电容的分类和作用电容（Electric capacity），由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个牛”符号代表正极。

三、电容的单位电阻的基本单位是：F （法），此外还有 "（微法）、pF （皮法），另外还有一个用的比较少的单位，那就是：nF （）,由于电容F的容量非常大，所以我们看到的一般都是“、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F=1000000疗1 卩F=000nF=1000000pF五、电容的耐压单位：V （伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V 等。

六、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

下表是各种电容的优缺点：各种电容的优缺点七、电容的标称及识别方法1.由于电容体积要比电阻大，所以一般都使用直接标称法。
