GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下：为磨辊施加合适的碾磨压力，加载压力由电磁溢流阀控制；同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气，蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上，连接管道采用0Cr18Ni9冷拨无缝钢管，，管路连接用焊接式管接头。
油箱容积680L，第一次加油量约600L。
采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。
参见磨煤机高压油系统液压原理图(04MG00.21.00)。
2.高压油系统元件说明2.1序号1和2，油泵组油泵组由马达,齿轮泵,联轴器和支架组成，齿轮泵型号PFG-327/D/RO，电机型号Y2-160L-8-HT。
齿轮泵轴通过联轴器与电机联接，保证了齿轮泵与电机间的同轴度。
该泵为定量外啮合齿轮泵，压力等级21.0MPa，功率7.5kW，电压380V/50Hz,转速720r/min，最大流量15L/min，泵最大工作压力15Mpa，压力表11.1测点显示该压力。
意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户：北京电力设备总厂设计号：XINYANG- ZGM -113G原理图号：7A0102日期：2007/09/24序号数量型号元件117A0836-01油箱（920升）216A0826-02油箱盖316A0811-03液压系统上盖416A0811-04人孔盖516A0811-05前面板616A0827-06顶板716A0827-07侧板8106C401联接板101Y-LVT-127液位计111Y-FAC-90C加油口油塞121Y-SAC-050/003空气滤清器131Y-EH-1/650-IP56加热器141Y-AQO-25球阀151X-RE-301 10冷却器161Y-WSV-12/220AC 10电磁水阀172Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx温度开关181Y-9-3051TG4A2B21AQ4M5压力变送器202Y-FPF-102/10/E 10回油过滤器211Y-AQOT-20球阀301132-IP56电动机311Y-LMC6G2壳罩321Y-GA-122联轴器331PFG-214/RO齿轮泵341Y-9-OQT-15球阀352Y-FMP-065/1/B/10/VE高压滤油器362ADR-15 30单向阀371Y-STDFL-R02-GDID-1-0800软管401Y-MELF-1, 1KW-4P-B5/90-IP56电动机411Y-LMC2G1壳罩421Y-GA-41联轴器431PFG-128齿轮泵441ADR-10 30单向阀4516A0501-M5/250油路块462DHI-0714/WP-X 230/50/60AC 23电磁换向阀471Y-STDFL-R01-ICIC-1-0790软管5016A0502-01油路块511HR-011 10单向阀521HMP-011/350 20溢流阀533HMP-014/350 20溢流阀543DHI-0751/2/WP-X 230/50/60AC 24电磁换向阀551DH-0151 50手动换向阀566QV-06/11 60调速阀571AGMZO-TERS-PS-10/210/I比例溢流阀581X-OQ-50球阀601Y-9-QEL-SER-07C813电气端子箱616SP-666插头625SP-666/A插头631SP-ZM-7P金属插头656Y-9-0-POST-FLANGIA测压软管、压力表667Y-AK-04-GOR/M测压接头701Y-STDFL-R04-GDMP-1-1300软管712Y-STDFL-R02-IDMP-1-0460软管733Y-STDFL-R02-ICMM-1-0440软管742Y-STDFL-R01-GBMM-1-0320软管752Y-STDFL-R01-GBMM-1-0250软管801Y-STDFL-MIN-ZBTB-1-0850软管816Y-STDFL-MIN-ZBXD-1-2650软管901Y-SI-400G人孔盖91206C415盖9917A0102-00附件油缸系统元件清单用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0842日期：2007/09/24A型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0842-00附件用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0843日期：2007/09/24B型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0843-00附件磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

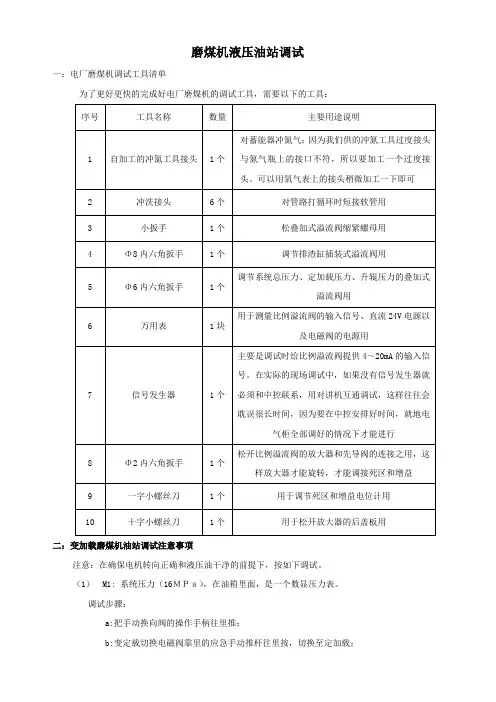

磨煤机液压油站调试一：电厂磨煤机调试工具清单为了更好更快的完成好电厂磨煤机的调试工具，需要以下的工具：二：变加载磨煤机油站调试注意事项注意：在确保电机转向正确和液压油干净的前提下，按如下调试。
（1）M1: 系统压力（16ＭＰａ），在油箱里面，是一个数显压力表。
调试步骤：a:把手动换向阀的操作手柄往里推；b:变定载切换电磁阀靠里的应急手动推杆往里按，切换至定加载；c:把定载溢流阀顺时针调到最紧的位置；d:启动电机，缓慢调节系统溢流阀（在手动换向阀的最下面），顺时针压力增加，由于蓄能器蓄油，升压较慢，当Ｍ１显示压力压力为１５ＭＰａ时，锁紧该阀。
e: 逆时针调节定载溢流阀（在变定载切换电磁阀下面），Ｍ１、Ｍ４压力慢慢降到１３ＭＰａ。
至此，定载压力也调好了。
（2）M2: 提辊压力（８ＭＰａ）调试步骤：a:把手动换向阀的操作手柄往外拉；同时关闭手动球阀。
b:缓慢调节提辊压力溢流阀（在手动换向阀的下面），顺时针调节时压力增加，磨棍慢慢上升，当升到上限位后，Ｍ２显示压力压力为８ＭＰａ时，锁紧该阀。
（3）M3: 变载压力（5～15ＭＰａ）调试步骤：a:把手动换向阀的操作手柄往里推；b:变定载电磁阀靠外的应急手动推杆往里按；c:把比例溢流阀安全先导阀扭紧；d:参照《AGMZO-TER型比例溢流阀使用维护手册》，输入４～２０ｍＡ电流号，让Ｍ３显示压力在5～15ＭＰａ变化。
（3）M4: 定载压力（12ＭＰａ）调试步骤：（其实在调节系统压力时已调好）a:把手动换向阀的操作手柄往里推；b:变定载电磁阀靠里的应急手动推杆往里按；c:调节定载溢流阀，顺时针调节压力增加，让Ｍ４显示压力在12ＭＰａ。
（4）M5: 清渣压力（１０ＭＰａ）调试步骤：让门油缸开关任意一个电磁铁带电，最好是让油缸活塞杆往里面缩的电磁铁，调节插装溢流阀，当油缸缩到限位后，Ｍ５显示压力为１０ＭＰａ；电磁铁复位后，清渣泵的压力油通过两个电磁换向阀中位机能直接回油箱，Ｍ５显示的是残压。
