意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户：北京电力设备总厂设计号：XINYANG- ZGM -113G原理图号：7A0102日期：2007/09/24序号数量型号元件117A0836-01油箱（920升）216A0826-02油箱盖316A0811-03液压系统上盖416A0811-04人孔盖516A0811-05前面板616A0827-06顶板716A0827-07侧板8106C401联接板101Y-LVT-127液位计111Y-FAC-90C加油口油塞121Y-SAC-050/003空气滤清器131Y-EH-1/650-IP56加热器141Y-AQO-25球阀151X-RE-301 10冷却器161Y-WSV-12/220AC 10电磁水阀172Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx温度开关181Y-9-3051TG4A2B21AQ4M5压力变送器202Y-FPF-102/10/E 10回油过滤器211Y-AQOT-20球阀301132-IP56电动机311Y-LMC6G2壳罩321Y-GA-122联轴器331PFG-214/RO齿轮泵341Y-9-OQT-15球阀352Y-FMP-065/1/B/10/VE高压滤油器362ADR-15 30单向阀371Y-STDFL-R02-GDID-1-0800软管401Y-MELF-1, 1KW-4P-B5/90-IP56电动机411Y-LMC2G1壳罩421Y-GA-41联轴器431PFG-128齿轮泵441ADR-10 30单向阀4516A0501-M5/250油路块462DHI-0714/WP-X 230/50/60AC 23电磁换向阀471Y-STDFL-R01-ICIC-1-0790软管5016A0502-01油路块511HR-011 10单向阀521HMP-011/350 20溢流阀533HMP-014/350 20溢流阀543DHI-0751/2/WP-X 230/50/60AC 24电磁换向阀551DH-0151 50手动换向阀566QV-06/11 60调速阀571AGMZO-TERS-PS-10/210/I比例溢流阀581X-OQ-50球阀601Y-9-QEL-SER-07C813电气端子箱616SP-666插头625SP-666/A插头631SP-ZM-7P金属插头656Y-9-0-POST-FLANGIA测压软管、压力表667Y-AK-04-GOR/M测压接头701Y-STDFL-R04-GDMP-1-1300软管712Y-STDFL-R02-IDMP-1-0460软管733Y-STDFL-R02-ICMM-1-0440软管742Y-STDFL-R01-GBMM-1-0320软管752Y-STDFL-R01-GBMM-1-0250软管801Y-STDFL-MIN-ZBTB-1-0850软管816Y-STDFL-MIN-ZBXD-1-2650软管901Y-SI-400G人孔盖91206C415盖9917A0102-00附件油缸系统元件清单用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0842日期：2007/09/24A型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0842-00附件用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0843日期：2007/09/24B型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0843-00附件磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

意大利Atos/Scoda公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)液压系统原理图 (8)电气接线图 (9)变加载系统说明书 (10)装配、调试和维护指南 (22)元件技术资料 (50)液压系统元件清单用户：北京电力设备总厂设计号：JURONG -ZGM133G-35MG00.21原理图号：1B0091 ASM-600日期：2011/11/23序号数量型号元件1 1 7A0836-01 油箱（920升）2 1 1B0858-01 油箱盖3 1 8A0806-03 液压系统上盖4 1 6A0850-04 人孔盖5 1 8A0806-05 前面板6 1 8A0806-06 顶板7 1 8A0806-07 侧板8 1 06C401 联接板10 1 Y-LVT-127 液位计11 1 Y-FAC-90C 加油口油塞12 1 Y-SAC-050/003 空气滤清器13 1 Y-EH-1/650 加热器14 1 Y-AQO-25 球阀15 1 X-RE-301 冷却器16 1 Y-WSV-12/220AC 10 电磁球阀17 2 Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx 温度开关18 1 Y-9-3051TG4A2B21AQ4M5 压力变送器20 2 Y-FPF-102/25/S 回油过滤器21 1 Y-AQOT-20 球阀22 1 Y-9-6RN-K2-N4-F1A 回油压差开关23 1 Y-9-14RB-K5-N4-F1A 出口压差开关24 2 Y-T2E 过滤器29 2 DB-15/G 20 单向阀30 2 Y-MELF-7.5KW-4P-B5/132 电动机31 1 Y-LMC6G2 壳罩32 2 Y-GA-122 联轴器33 2 PFG-214/RO 齿轮泵34 1 Y-9-GE3K-12 球阀35 2 Y-FMP-065/1/B/10/VE 高压滤油器36 2 ADR-15 30 单向阀37 1 Y-STDFL-R02-GDID-1-0800 软管38 1 Y-STDFL-RO2-GDID-1-0950 软管39 1 04C107 BLOCCHETTO 油路块40 1 Y-MELF-1.1KW-4P-B5/90 电机41 1 Y-LMC2G1 钟罩42 1 Y-GA-41 联轴器43 1 PFG-128 泵44 1 ADR-10 30 单向阀45 1 6A0501 M5/250 油路块46 2 DHE-0714/WP-X230/50/60AC 电磁阀47 1 Y-STDFL-R01-ICIC-1-0920 软管50 1 6A0502-01 油路块51 1 HR-011 10 单向阀52 1 HMP-011/350/R 20 溢流阀53 3 HMP-014/350/R 20 溢流阀54 3 DHE-0751/2/WP-X 230/50/60AC 24 电磁换向阀55 1 DH-0151 50 手动换向阀56 6 QV-06/11 60 调速阀57 1 AGMZO-TERS-PS-10/210/I 50 比例溢流阀58 1 X-OQ-50 球阀60 1 Y-9-QEL-SER-11C827 电气端子箱61 11 SP-667-220 10 插头63 1 SP-ZM-7P 金属插头65 6 Y-9-113-53-100-250-POST-FLANGIA 测压软管、压力表66 7 Y-AK-04-GOR/M 测压接头70 1 Y-STDFL-R01-IDMP-1-1300 软管71 2 Y-STDFL-R02-IDMP-1-0460 软管74 2 Y-STDFL-R01-GBMM-1-0320 软管75 2 Y-STDFL-R01-GBMM-1-0850 软管80 1 Y-STDFL-MIN-ZBTB-1-0850 软管81 6 Y-STDFL-MIN-ZBXD-1-2650 软管90 1 Y-SI-400G 人孔盖91 1 1B0091-20 支架92 1 10C437 支架94 1 Y-LEF-150-10-SC-2 20 低位液位计95 1 Y-9-NT63-KN-MS-M3-670 电流输出液位计96 1 Y-LEF-650-10-SC-2 20 高位液位计97 1 Y-9-FT-267/2-38 流量稳定器98 1 4A0518-01 盖板99 1 1B0091-00 附件油缸系统元件清单用户：北京电力设备总厂设计号：JURONG- ZGM133-21MG60.11.14原理图号：0B0872日期：2011/11/25A型序号数量型号元件1 1 Y-AS-15-P-360-CG8P4 蓄能器2 1 0B0872-01 支撑3 1 Y-AK-04-GOR/M 测压接头4 1 10K0363CC-9-250/160*0400-S001**AL-B1X1油缸99 1 0A0872-00 附件随机配件清单序号数量型号元件1 2 Y-9-PC-250B11 充氮工具3 12 W-9-OR108 O型密封4 4 W-OR-123 O型密封5 2 W-OR-109 O型密封10 12 W-OR-117 O型密封20 4 W-9-ORM0090-15 O型密封21 4 W-9-0RM0120-20 O型密封60 16 SP-PP-102/A25 滤芯61 16 SP-HP-65/A10 10 滤芯80 1 Y-9-TR-B-4B-CA-I-J-2-000X00300XX 温度开关81 1 Y-9-3051TG-4A2B21AQ4M5 压力变送器82 1 Y-9-14RB-K5-N4-F1A 差压开关83 1 Y-9-6RN-K2-N4-F1L 差压开关90 4 PFG-214/RO 泵91 8 Y-GA-122 联轴器95 2 SP-G1-10K0363-CC-9-250/160 油缸密封磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

意大利Atos/Scoda公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户：北京电力设备总厂设计号：XINYANG- ZGM -113G-25MG40.11.14原理图号：7A0102日期：2007/09/24油缸系统元件清单用户：北京电力设备总厂设计号： XINYANG- ZGM -113G-25MG40.11.14原理图号：7A0842日期：2007/09/24A型用户：北京电力设备总厂设计号： XINYANG- ZGM -113G-25MG40.11.14原理图号：7A0843日期：2007/09/24B型磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

其功能如下：液压系统通过改变加载油缸的加载压力为磨辊提供随负荷而变化的碾磨力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的加载压力来实现。

高压泵站安装在靠近磨煤机的基座上，蓄能器直接安装在加载油缸上，油缸下端与磨煤机基座铰接相连，三个带蓄能器的油缸由高压泵站提供动力。

高压泵站由管路连接到加载油缸上，连接管路可采用20号冷拔无缝钢管，管道需经酸洗钝化处理，管路连接采用焊接式管接头。

安装前管路务必进行焊缝探伤和打压试验，焊缝质量参照标准GB3323-82并符合液压通用技术要求及相关标准。

油箱容积920L，第一次加油量约820L。

采用YB-N46抗磨液压油，往油箱加油时油液必须经过过滤精度≤10μm的液压滤油机过滤，且从空气滤清器处加入。

在液压系统设备和管路全部安装完成后，系统必须打油循环，当系统油液清洁度达到NAS1638标准八级时，液压泵站系统方可投入运行。

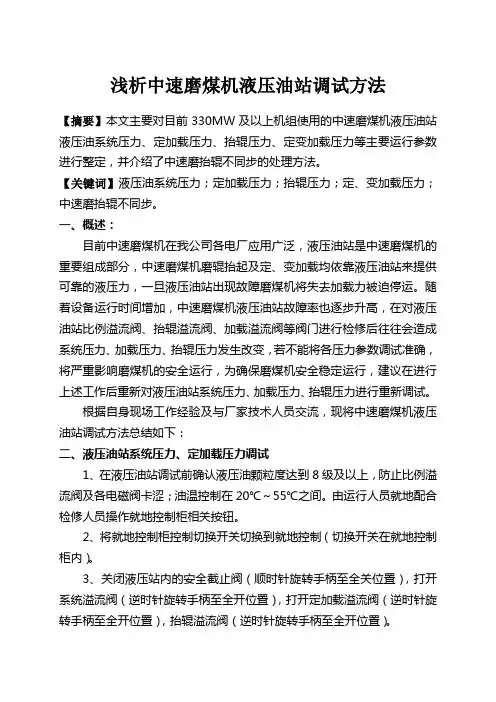

浅析中速磨煤机液压油站调试方法【摘要】本文主要对目前330MW及以上机组使用的中速磨煤机液压油站液压油系统压力、定加载压力、抬辊压力、定变加载压力等主要运行参数进行整定，并介绍了中速磨抬辊不同步的处理方法。

【关键词】液压油系统压力；定加载压力；抬辊压力；定、变加载压力；中速磨抬辊不同步。

一、概述：目前中速磨煤机在我公司各电厂应用广泛，液压油站是中速磨煤机的重要组成部分，中速磨煤机磨辊抬起及定、变加载均依靠液压油站来提供可靠的液压力，一旦液压油站出现故障磨煤机将失去加载力被迫停运。

随着设备运行时间增加，中速磨煤机液压油站故障率也逐步升高，在对液压油站比例溢流阀、抬辊溢流阀、加载溢流阀等阀门进行检修后往往会造成系统压力、加载压力、抬辊压力发生改变，若不能将各压力参数调试准确，将严重影响磨煤机的安全运行，为确保磨煤机安全稳定运行，建议在进行上述工作后重新对液压油站系统压力、加载压力、抬辊压力进行重新调试。

根据自身现场工作经验及与厂家技术人员交流，现将中速磨煤机液压油站调试方法总结如下：二、液压油站系统压力、定加载压力调试1、在液压油站调试前确认液压油颗粒度达到8级及以上，防止比例溢流阀及各电磁阀卡涩；油温控制在20℃～55℃之间。

由运行人员就地配合检修人员操作就地控制柜相关按钮。

2、将就地控制柜控制切换开关切换到就地控制（切换开关在就地控制柜内）。

3、关闭液压站内的安全截止阀（顺时针旋转手柄至全关位置），打开系统溢流阀（逆时针旋转手柄至全开位置），打开定加载溢流阀（逆时针旋转手柄至全开位置），抬辊溢流阀（逆时针旋转手柄至全开位置）。

4、就地启动液压油泵，查看油泵电机正反转（从电机后看风扇顺时针转为正转逆时针转为反转，若逆时针转调整接线的项序使泵正传）。

5、确认泵正转，打开定加载开关（开关在就地控制柜内），打开加载开关（开关在就地控制柜内）。

关闭定加载溢流阀（手动调节），系统溢流阀全部放开（手动调节），抬辊溢流阀全部放开（手动调节），起泵（打开控制柜上的液压油站开关），调节系统溢流阀（手动调节，顺时针旋转手柄）使系统压力调整为5Mpa，检查各液压油管路是否漏油，如漏油应立即先停泵后关闭所有电磁阀，进行检修处理。

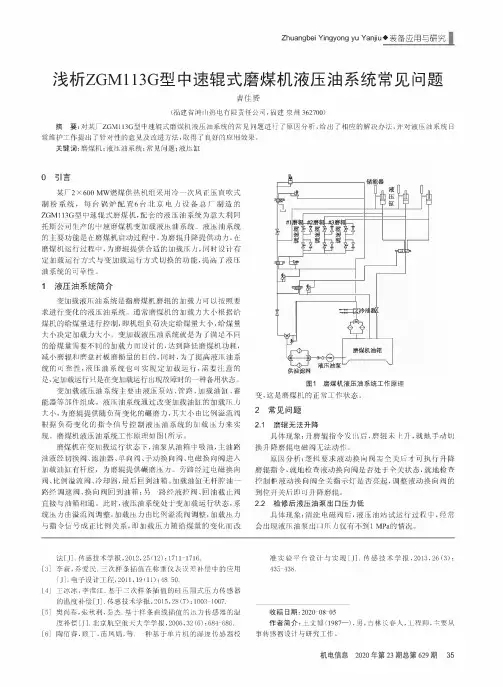

Zhuangbei Yingyong yu Yanjiu♦装备应用与研究浅析ZGM113G型中速6式磨煤机液压油系统常见问题曹佳”(福建省鸿山热电有限责任公司，福建泉州362700)摘要:对某厂ZGM113G型中速银式磨煤机液压油系统的常见问题进行了原因分析，给出了相应的解决办法，并对液压油系统日工的法，的应用。

关键词：机压压0引I某厂2X600MW燃煤供热机组采用冷一次风正压直吹式，台6台北京电力设的ZGM113G型中速辐式磨煤机，配套的液压大利阿的中机压。

压的在机程中，力，在机程中，的压力，设计式与式的，提高了液压的可靠性‘1液压油系统简介压指机的力可以按照求化的液压‘通机的力大小根据给机的量控，即机负荷量大小，量大小 力大小。

压就满足不同的量需不的力而设计的，达到低机耗,减小和磨盘衬板损量的目的。

，高压的可靠，液压也可实，需注的是，只在故障的一种用状态。

压由压泵站、管路、、蓄器等部件成。

压通的压力大小，随负荷化的碾力，其大小由比例溢流阀根据负荷化的指令信号控压的加载压力来实‘机压工理如图1所示。

机在状态下，泵箱中吸，路油液经阀、滤器、单向阀、手向阀、电磁换向阀入杆腔，碾压力。

旁路经电磁向阀、比例溢流阀、冷却器，最后回到油箱。

无杆腔一路经调阀、向阀回到箱；另一路经控阀、回阀与箱通。

，压于状态，压力由溢流阀调，压力由比例溢流阀调，压力与指令信号成比例，即压力随量的化_/液压油泵j供油滤网磨煤机油箱图1磨煤机液压油系统工作原理变，这是磨煤机的正常工作状态。
