断路器电气控制原理
- 格式:doc
- 大小:423.50 KB
- 文档页数:5

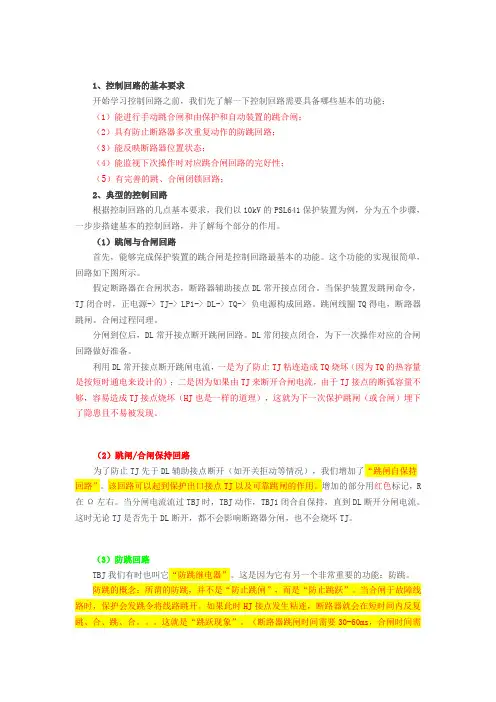

1、控制回路的基本要求开始学习控制回路之前,我们先了解一下控制回路需要具备哪些基本的功能:(1)能进行手动跳合闸和由保护和自动装置的跳合闸;(2)具有防止断路器多次重复动作的防跳回路;(3)能反映断路器位置状态;(4)能监视下次操作时对应跳合闸回路的完好性;(5)有完善的跳、合闸闭锁回路;2、典型的控制回路根据控制回路的几点基本要求,我们以10kV的PSL641保护装置为例,分为五个步骤,一步步搭建基本的控制回路,并了解每个部分的作用。
(1)跳闸与合闸回路首先,能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单,回路如下图所示。
假定断路器在合闸状态,断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令,TJ闭合时,正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电,断路器跳闸。
合闸过程同理。
分闸到位后,DL常开接点断开跳闸回路。
DL常闭接点闭合,为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流,一是为了防止TJ粘连造成TQ烧坏(因为TQ的热容量是按短时通电来设计的);二是因为如果由TJ来断开合闸电流,由于TJ接点的断弧容量不够,容易造成TJ接点烧坏(HJ也是一样的道理),这就为下一次保护跳闸(或合闸)埋下了隐患且不易被发现。
(2)跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开(如开关拒动等情况),我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记,R 在Ω左右。
当分闸电流流过TBJ时,TBJ动作,TBJ1闭合自保持,直到DL断开分闸电流。
这时无论TJ是否先于DL断开,都不会影响断路器分闸,也不会烧坏TJ。
(3)防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能:防跳。
防跳的概念:所谓的防跳,并不是“防止跳闸”,而是“防止跳跃”。

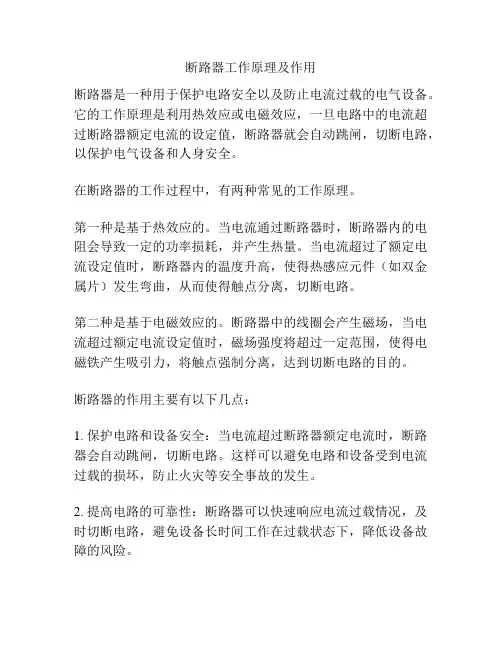

断路器工作原理及作用
断路器是一种用于保护电路安全以及防止电流过载的电气设备。
它的工作原理是利用热效应或电磁效应,一旦电路中的电流超过断路器额定电流的设定值,断路器就会自动跳闸,切断电路,以保护电气设备和人身安全。
在断路器的工作过程中,有两种常见的工作原理。
第一种是基于热效应的。
当电流通过断路器时,断路器内的电阻会导致一定的功率损耗,并产生热量。
当电流超过了额定电流设定值时,断路器内的温度升高,使得热感应元件(如双金属片)发生弯曲,从而使得触点分离,切断电路。
第二种是基于电磁效应的。
断路器中的线圈会产生磁场,当电流超过额定电流设定值时,磁场强度将超过一定范围,使得电磁铁产生吸引力,将触点强制分离,达到切断电路的目的。
断路器的作用主要有以下几点:
1. 保护电路和设备安全:当电流超过断路器额定电流时,断路器会自动跳闸,切断电路。
这样可以避免电路和设备受到电流过载的损坏,防止火灾等安全事故的发生。
2. 提高电路的可靠性:断路器可以快速响应电流过载情况,及时切断电路,避免设备长时间工作在过载状态下,降低设备故障的风险。
3. 方便操作和维护:断路器具有手动控制开关的功能,可以手动进行开关操作,方便对电路进行维护和修理。
总而言之,断路器通过监测电路中的电流,并在电流超过额定电流设定值时自动切断电路,以保护电路和设备安全,提高电路的可靠性,并方便操作和维护。

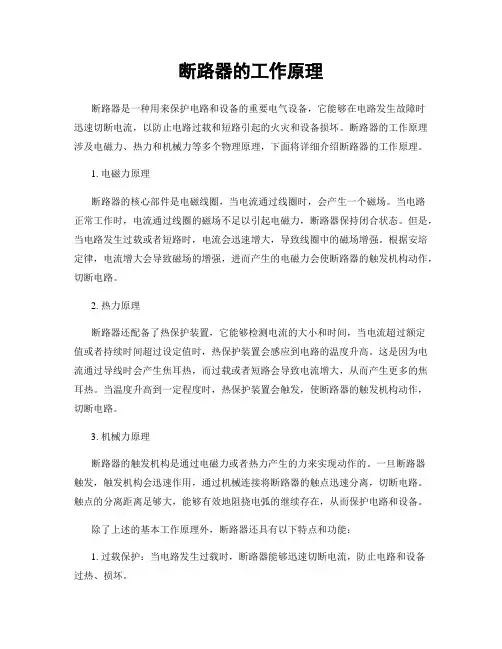

断路器的工作原理断路器是一种用来保护电路和设备的重要电气设备,它能够在电路发生故障时迅速切断电流,以防止电路过载和短路引起的火灾和设备损坏。
断路器的工作原理涉及电磁力、热力和机械力等多个物理原理,下面将详细介绍断路器的工作原理。
1. 电磁力原理断路器的核心部件是电磁线圈,当电流通过线圈时,会产生一个磁场。
当电路正常工作时,电流通过线圈的磁场不足以引起电磁力,断路器保持闭合状态。
但是,当电路发生过载或者短路时,电流会迅速增大,导致线圈中的磁场增强。
根据安培定律,电流增大会导致磁场的增强,进而产生的电磁力会使断路器的触发机构动作,切断电路。
2. 热力原理断路器还配备了热保护装置,它能够检测电流的大小和时间,当电流超过额定值或者持续时间超过设定值时,热保护装置会感应到电路的温度升高。
这是因为电流通过导线时会产生焦耳热,而过载或者短路会导致电流增大,从而产生更多的焦耳热。
当温度升高到一定程度时,热保护装置会触发,使断路器的触发机构动作,切断电路。
3. 机械力原理断路器的触发机构是通过电磁力或者热力产生的力来实现动作的。
一旦断路器触发,触发机构会迅速作用,通过机械连接将断路器的触点迅速分离,切断电路。
触点的分离距离足够大,能够有效地阻挠电弧的继续存在,从而保护电路和设备。
除了上述的基本工作原理外,断路器还具有以下特点和功能:1. 过载保护:当电路发生过载时,断路器能够迅速切断电流,防止电路和设备过热、损坏。
2. 短路保护:当电路发生短路时,断路器能够迅速切断电流,防止电路和设备受到过大的电流冲击。
3. 隔离功能:断路器在切断电路的同时,能够将电路与电源彻底隔离,确保维修人员的安全。
4. 可靠性:断路器具有良好的电气和机械性能,能够在长期使用中保持稳定可靠的工作。
5. 远程控制:一些高级断路器还具备远程控制功能,可以通过远程信号实现断路器的开关操作。
总结起来,断路器的工作原理主要涉及电磁力、热力和机械力等多个物理原理。

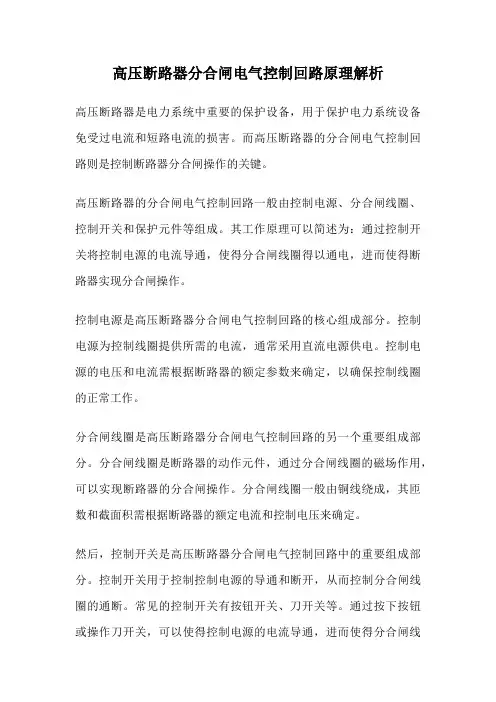

高压断路器分合闸电气控制回路原理解析高压断路器是电力系统中重要的保护设备,用于保护电力系统设备免受过电流和短路电流的损害。
而高压断路器的分合闸电气控制回路则是控制断路器分合闸操作的关键。
高压断路器的分合闸电气控制回路一般由控制电源、分合闸线圈、控制开关和保护元件等组成。
其工作原理可以简述为:通过控制开关将控制电源的电流导通,使得分合闸线圈得以通电,进而使得断路器实现分合闸操作。
控制电源是高压断路器分合闸电气控制回路的核心组成部分。
控制电源为控制线圈提供所需的电流,通常采用直流电源供电。
控制电源的电压和电流需根据断路器的额定参数来确定,以确保控制线圈的正常工作。
分合闸线圈是高压断路器分合闸电气控制回路的另一个重要组成部分。
分合闸线圈是断路器的动作元件,通过分合闸线圈的磁场作用,可以实现断路器的分合闸操作。
分合闸线圈一般由铜线绕成,其匝数和截面积需根据断路器的额定电流和控制电压来确定。
然后,控制开关是高压断路器分合闸电气控制回路中的重要组成部分。
控制开关用于控制控制电源的导通和断开,从而控制分合闸线圈的通断。
常见的控制开关有按钮开关、刀开关等。
通过按下按钮或操作刀开关,可以使得控制电源的电流导通,进而使得分合闸线圈通电或断电,实现断路器的分合闸操作。
保护元件是高压断路器分合闸电气控制回路中的重要组成部分。
保护元件用于监测电力系统中的电流、电压等参数,并在发生故障时及时切断控制电源,以保护断路器和电力系统设备的安全。
常见的保护元件有过流保护、短路保护、接地保护等。
总的来说,高压断路器的分合闸电气控制回路通过控制电源、分合闸线圈、控制开关和保护元件等组成,实现了对断路器分合闸操作的控制和保护。
这一回路的正常工作对于电力系统的安全运行至关重要。
因此,在设计和使用高压断路器分合闸电气控制回路时,需要严格按照相关标准和规范进行,以确保其稳定可靠的工作。

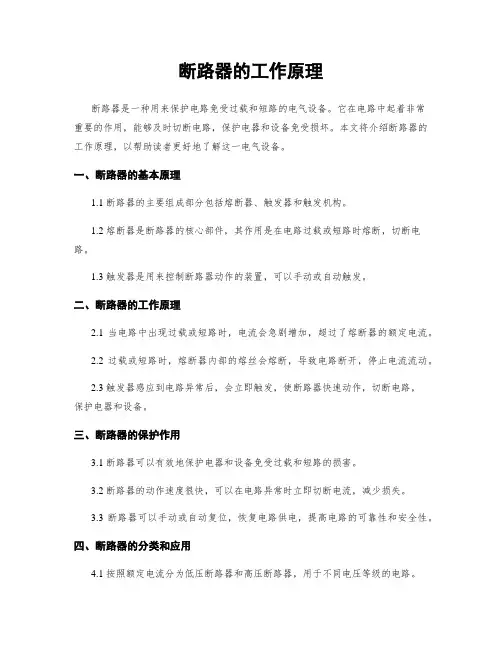

断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。
它在电路中起着非常重要的作用,能够及时切断电路,保护电器和设备免受损坏。
本文将介绍断路器的工作原理,以帮助读者更好地了解这一电气设备。
一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。
1.2 熔断器是断路器的核心部件,其作用是在电路过载或短路时熔断,切断电路。
1.3 触发器是用来控制断路器动作的装置,可以手动或自动触发。
二、断路器的工作原理2.1 当电路中出现过载或短路时,电流会急剧增加,超过了熔断器的额定电流。
2.2 过载或短路时,熔断器内部的熔丝会熔断,导致电路断开,停止电流流动。
2.3 触发器感应到电路异常后,会立即触发,使断路器快速动作,切断电路,保护电器和设备。
三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。
3.2 断路器的动作速度很快,可以在电路异常时立即切断电流,减少损失。
3.3 断路器可以手动或自动复位,恢复电路供电,提高电路的可靠性和安全性。
四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器,用于不同电压等级的电路。
4.2 按照动作方式分为熔断断路器和磁断路器,适用于不同的电路保护需求。
4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中,是电气设备中不可或缺的一部分。
五、断路器的发展趋势5.1 随着科技的发展,断路器的智能化和数字化程度不断提高,能够实现远程监控和故障诊断。
5.2 断路器的节能性能不断改进,能够减少能源消耗,提高电路的效率。
5.3 断路器的安全性能不断提升,能够更好地保护电器和设备,确保电路运行的安全稳定。
总结:断路器作为电路保护的重要设备,其工作原理是基于熔断器和触发器的协同作用,能够及时切断电路,保护电器和设备免受损坏。
随着科技的不断进步,断路器的功能和性能将不断提升,为电路保护提供更加可靠和高效的保障。

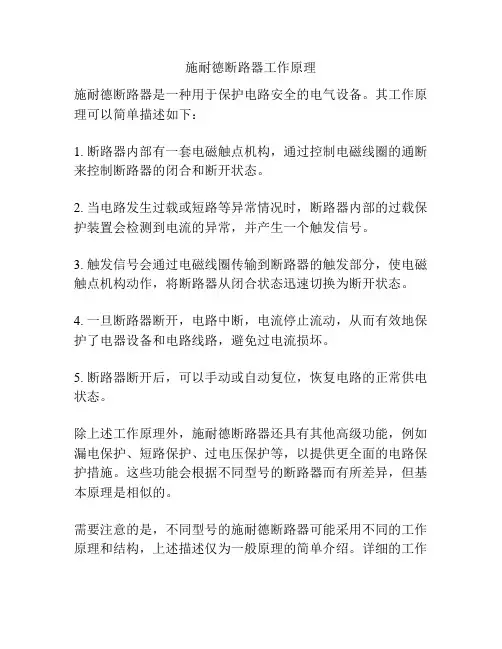

施耐德断路器工作原理
施耐德断路器是一种用于保护电路安全的电气设备。
其工作原理可以简单描述如下:
1. 断路器内部有一套电磁触点机构,通过控制电磁线圈的通断来控制断路器的闭合和断开状态。
2. 当电路发生过载或短路等异常情况时,断路器内部的过载保护装置会检测到电流的异常,并产生一个触发信号。
3. 触发信号会通过电磁线圈传输到断路器的触发部分,使电磁触点机构动作,将断路器从闭合状态迅速切换为断开状态。
4. 一旦断路器断开,电路中断,电流停止流动,从而有效地保护了电器设备和电路线路,避免过电流损坏。
5. 断路器断开后,可以手动或自动复位,恢复电路的正常供电状态。
除上述工作原理外,施耐德断路器还具有其他高级功能,例如漏电保护、短路保护、过电压保护等,以提供更全面的电路保护措施。
这些功能会根据不同型号的断路器而有所差异,但基本原理是相似的。
需要注意的是,不同型号的施耐德断路器可能采用不同的工作原理和结构,上述描述仅为一般原理的简单介绍。
详细的工作
原理和功能特点可通过查阅施耐德断路器的产品资料或与专业人员咨询来了解。

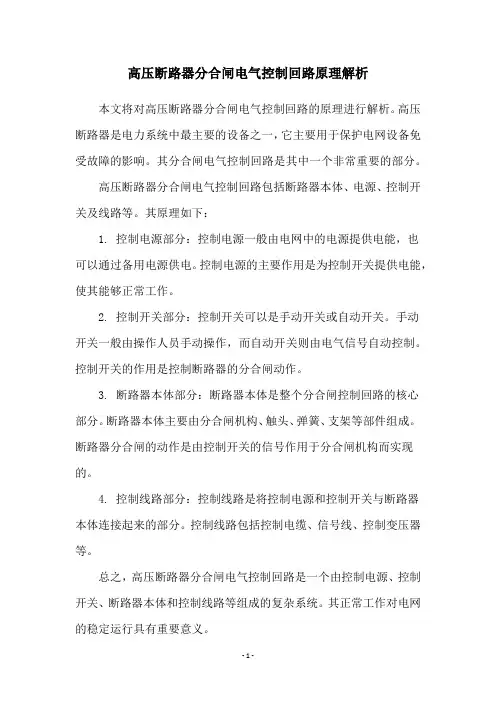

高压断路器分合闸电气控制回路原理解析本文将对高压断路器分合闸电气控制回路的原理进行解析。
高压断路器是电力系统中最主要的设备之一,它主要用于保护电网设备免受故障的影响。
其分合闸电气控制回路是其中一个非常重要的部分。
高压断路器分合闸电气控制回路包括断路器本体、电源、控制开关及线路等。
其原理如下:
1. 控制电源部分:控制电源一般由电网中的电源提供电能,也
可以通过备用电源供电。
控制电源的主要作用是为控制开关提供电能,使其能够正常工作。
2. 控制开关部分:控制开关可以是手动开关或自动开关。
手动
开关一般由操作人员手动操作,而自动开关则由电气信号自动控制。
控制开关的作用是控制断路器的分合闸动作。
3. 断路器本体部分:断路器本体是整个分合闸控制回路的核心
部分。
断路器本体主要由分合闸机构、触头、弹簧、支架等部件组成。
断路器分合闸的动作是由控制开关的信号作用于分合闸机构而实现的。
4. 控制线路部分:控制线路是将控制电源和控制开关与断路器
本体连接起来的部分。
控制线路包括控制电缆、信号线、控制变压器等。
总之,高压断路器分合闸电气控制回路是一个由控制电源、控制开关、断路器本体和控制线路等组成的复杂系统。
其正常工作对电网的稳定运行具有重要意义。

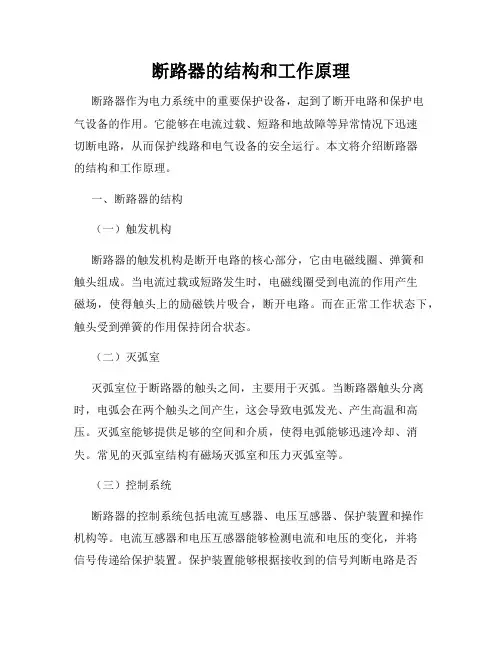

断路器的结构和工作原理断路器作为电力系统中的重要保护设备,起到了断开电路和保护电气设备的作用。
它能够在电流过载、短路和地故障等异常情况下迅速切断电路,从而保护线路和电气设备的安全运行。
本文将介绍断路器的结构和工作原理。
一、断路器的结构(一)触发机构断路器的触发机构是断开电路的核心部分,它由电磁线圈、弹簧和触头组成。
当电流过载或短路发生时,电磁线圈受到电流的作用产生磁场,使得触头上的励磁铁片吸合,断开电路。
而在正常工作状态下,触头受到弹簧的作用保持闭合状态。
(二)灭弧室灭弧室位于断路器的触头之间,主要用于灭弧。
当断路器触头分离时,电弧会在两个触头之间产生,这会导致电弧发光、产生高温和高压。
灭弧室能够提供足够的空间和介质,使得电弧能够迅速冷却、消失。
常见的灭弧室结构有磁场灭弧室和压力灭弧室等。
(三)控制系统断路器的控制系统包括电流互感器、电压互感器、保护装置和操作机构等。
电流互感器和电压互感器能够检测电流和电压的变化,并将信号传递给保护装置。
保护装置能够根据接收到的信号判断电路是否存在故障,并发出切断电路的信号。
操作机构用于远程控制断路器的开关操作。
二、断路器的工作原理(一)过载保护当电路中的电流超过断路器额定电流时,断路器的触发机构将被触发,从而打开断路器,切断电路。
此时,断路器起到了过载保护的作用。
过载保护的原理是利用断路器内部的热释放机构,当电流超过额定电流一定时间后,热释放机构会将触发信号发送给触发机构,使得断路器打开。
(二)短路保护短路是指电路中两个相互通路的导线直接相连,导致电流大幅度增加的故障。
当发生短路时,短路电流迅速增大,此时断路器的触发机构会迅速将断路器打开,切断电路。
短路保护的原理是利用断路器内部的磁场作用,当短路电流通过时,电磁线圈产生磁场,使得触头上的励磁铁片吸合,从而打开断路器。
(三)地故障保护地故障是指电气设备的一条回路中的一根导线与地(接地)发生直接接触或间接接触的故障。

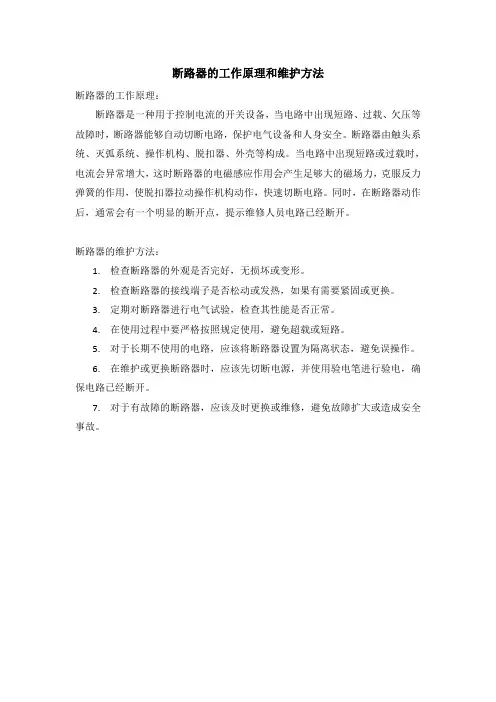

断路器的工作原理和维护方法
断路器的工作原理:
断路器是一种用于控制电流的开关设备,当电路中出现短路、过载、欠压等故障时,断路器能够自动切断电路,保护电气设备和人身安全。
断路器由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
当电路中出现短路或过载时,电流会异常增大,这时断路器的电磁感应作用会产生足够大的磁场力,克服反力弹簧的作用,使脱扣器拉动操作机构动作,快速切断电路。
同时,在断路器动作后,通常会有一个明显的断开点,提示维修人员电路已经断开。
断路器的维护方法:
1.检查断路器的外观是否完好,无损坏或变形。
2.检查断路器的接线端子是否松动或发热,如果有需要紧固或更换。
3.定期对断路器进行电气试验,检查其性能是否正常。
4.在使用过程中要严格按照规定使用,避免超载或短路。
5.对于长期不使用的电路,应该将断路器设置为隔离状态,避免误操作。
6.在维护或更换断路器时,应该先切断电源,并使用验电笔进行验电,确保电路已经断开。
7.对于有故障的断路器,应该及时更换或维修,避免故障扩大或造成安全事故。

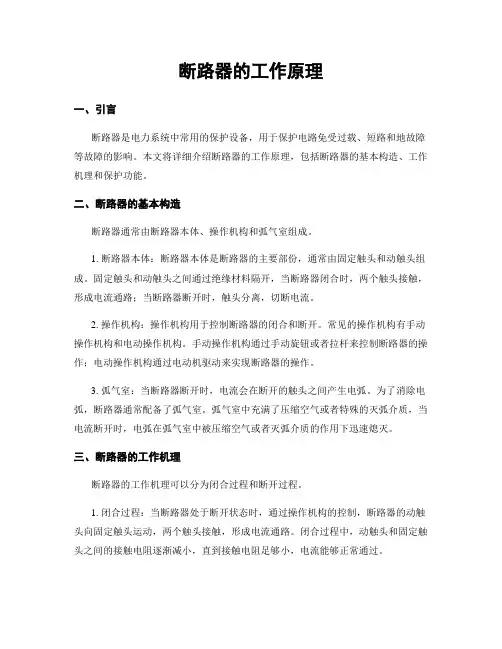

断路器的工作原理一、引言断路器是电力系统中常用的保护设备,用于保护电路免受过载、短路和地故障等故障的影响。
本文将详细介绍断路器的工作原理,包括断路器的基本构造、工作机理和保护功能。
二、断路器的基本构造断路器通常由断路器本体、操作机构和弧气室组成。
1. 断路器本体:断路器本体是断路器的主要部份,通常由固定触头和动触头组成。
固定触头和动触头之间通过绝缘材料隔开,当断路器闭合时,两个触头接触,形成电流通路;当断路器断开时,触头分离,切断电流。
2. 操作机构:操作机构用于控制断路器的闭合和断开。
常见的操作机构有手动操作机构和电动操作机构。
手动操作机构通过手动旋钮或者拉杆来控制断路器的操作;电动操作机构通过电动机驱动来实现断路器的操作。
3. 弧气室:当断路器断开时,电流会在断开的触头之间产生电弧。
为了消除电弧,断路器通常配备了弧气室。
弧气室中充满了压缩空气或者特殊的灭弧介质,当电流断开时,电弧在弧气室中被压缩空气或者灭弧介质的作用下迅速熄灭。
三、断路器的工作机理断路器的工作机理可以分为闭合过程和断开过程。
1. 闭合过程:当断路器处于断开状态时,通过操作机构的控制,断路器的动触头向固定触头运动,两个触头接触,形成电流通路。
闭合过程中,动触头和固定触头之间的接触电阻逐渐减小,直到接触电阻足够小,电流能够正常通过。
2. 断开过程:当需要断开电路时,通过操作机构的控制,断路器的动触头迅速分离,切断电流。
断开过程中,由于电流的存在,触头之间会产生电弧。
电弧在弧气室中被压缩空气或者灭弧介质的作用下迅速熄灭,从而实现断路器的断开。
四、断路器的保护功能断路器作为电力系统中的保护设备,具有以下重要的保护功能:1. 过载保护:当电路中的电流超过断路器额定电流时,断路器会自动断开,防止电路因过载而受损。
2. 短路保护:当电路中发生短路故障时,断路器能够迅速切断电路,阻挠短路电流造成更大的损坏。
3. 地故障保护:当电路中发生接地故障时,断路器能够检测到故障信号,并迅速切断电路,保护设备和人身安全。
断路器的工作原理标题:断路器的工作原理引言概述:断路器是电气系统中的重要保护装置,它能够在电路发生短路或者过载时自动切断电源,保护电气设备和人身安全。
本文将详细介绍断路器的工作原理。
一、断路器的基本构造1.1 断路器的外观和结构断路器通常由断路器本体、触发器、弹簧机构、电磁铁等部件组成。
1.2 断路器的分类按照用途和结构不同,断路器可以分为空气断路器、真空断路器、油浸断路器等类型。
1.3 断路器的工作原理断路器通过控制触发器的动作,使得断路器本体内部的触点打开或者关闭,从而实现电路的切断或者通电。
二、断路器的动作原理2.1 过载保护当电路中的电流超过额定值时,断路器内的热继电器会受热膨胀,使得触发器动作,切断电源。
2.2 短路保护当电路中浮现短路故障时,断路器内的磁铁会产生电磁吸合力,使得触发器动作,切断电源。
2.3 手动操作除了自动保护功能外,断路器还可以通过手动操作按钮实现切断电源,方便人工干预。
三、断路器的重要性3.1 保护电气设备断路器能够及时切断电源,避免电气设备因过载或者短路而损坏。
3.2 保护人身安全断路器的自动切断功能可以避免电路故障造成的触电危(wei)险,保护人身安全。
3.3 提高电气系统的稳定性断路器的作用在于及时切断故障电路,保障整个电气系统的稳定运行。
四、断路器的应用领域4.1 工业电气系统在工业生产中,断路器被广泛应用于各种电气设备和电路中,保障设备正常运行。
4.2 住宅和商业建造在住宅和商业建造中,断路器可以保护电气设备和人员安全,是电气系统中不可或者缺的部份。
4.3 其他领域断路器还被应用于交通信号系统、电力系统等领域,发挥着重要的作用。
五、断路器的发展趋势5.1 智能化随着科技的发展,断路器将趋向智能化,能够实现远程监控和自动报警功能。
5.2 节能环保未来的断路器将更加注重节能和环保,采用新型材料和技术,降低能耗。
5.3 安全可靠断路器的安全性和可靠性将得到进一步提升,保障电气系统的安全运行。
断路器的电气控制原理断路器是一种用于保护电力系统的电器设备,其作用是在短路、过载和地故障发生时切断电路,避免电气设备的损坏和人身安全的威胁。
断路器具有电气控制功能,可以通过各种方式进行电气控制。
断路器通常由电磁铁、热元件和电子控制模块组成。
电磁铁是断路器控制的核心部件,它通过电磁吸引力和推力来实现断路器的闭合和分合。
热元件用于检测电流的大小,如果电流超过额定值,热元件将通过热膨胀作用切断电路。
电子控制模块负责监测和控制断路器的工作状态,可以通过对开关信号的处理来实现断路器的自动切断和重合。
断路器的闭合操作是通过控制电磁铁来实现的。
当断路器处于断开状态时,通过给电磁铁施加电流,电磁铁将产生吸引力将断路器闭合。
电磁铁闭合后,断路器的主触头和触边接触,电路得以通断。
打开断路器的操作是通过电子控制模块控制的,当检测到电力系统出现故障时,电子控制模块将向电磁铁发送打开信号,断路器的电磁铁会产生推力,将断路器分开,切断电流。
断路器的过载保护是通过热元件实现的。
热元件通常由双金属片组成,当通过断路器的电流超过额定值时,热元件将由于热膨胀而触发,使断路器自动打开,切断电路。
过载保护的原理是基于电流过大时导致热量的增加,而热元件的膨胀可以导致断路器的开断。
除了电磁控制和热元件保护外,断路器的电气控制还可以通过电子控制模块实现。
电子控制模块通常由微处理器和传感器组成,可以实现对电流、电压、功率等参数的监测和控制。
当系统出现故障时,电子控制模块可以通过对检测到的故障信号进行处理,向电磁铁发送关闭信号,实现断路器的切断。
断路器的电气控制原理可以总结为:通过电磁铁控制断路器的闭合和分合,通过热元件实现过载保护,通过电子控制模块监测和控制断路器的工作状态。
断路器的电气控制原理是基于电磁力、热力和电子控制的相互作用,可以实现对电力系统的保护和控制。
在实际应用中,断路器的电气控制可以根据不同的需求和应用场景进行优化和改进,提高系统的安全性和稳定性。
断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前,我们先了解一下控制回路需要具备哪些基本的功能:(1)能进行手动跳合闸和由保护和自动装置的跳合闸;(2)具有防止断路器多次重复动作的防跳回路;(3)能反映断路器位置状态;(4)能监视下次操作时对应跳合闸回路的完好性;(5)有完善的跳、合闸闭锁回路;2、典型的控制回路根据控制回路的几点基本要求,我们以10kV的PSL641保护装置为例,分为五个步骤,一步步搭建基本的控制回路,并了解每个部分的作用。
(1)跳闸与合闸回路首先,能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单,回路如下图所示。
假定断路器在合闸状态,断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令,TJ闭合时,正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电,断路器跳闸。
合闸过程同理。
分闸到位后,DL常开接点断开跳闸回路。
DL常闭接点闭合,为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流,一是为了防止TJ粘连造成TQ烧坏(因为TQ的热容量是按短时通电来设计的);二是因为如果由TJ来断开合闸电流,由于TJ接点的断弧容量不够,容易造成TJ接点烧坏(HJ也是一样的道理),这就为下一次保护跳闸(或合闸)埋下了隐患且不易被发现。
(2)跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开(如开关拒动等情况),我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记,R在Ω左右。
当分闸电流流过TBJ时,TBJ动作,TBJ1闭合自保持,直到DL断开分闸电流。
这时无论TJ是否先于DL断开,都不会影响断路器分闸,也不会烧坏TJ。
(3)防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能:防跳。
防跳的概念:所谓的防跳,并不是“防止跳闸”,而是“防止跳跃”。
断路器工作原理及作用
断路器是一种电气保护设备,主要作用是在电路中检测电流异常,并在电流超过设定值时迅速切断电路,以防止电气设备过载、短路、接地故障等引起的事故。
断路器的工作原理基于热磁性原理,通常由热元件和磁元件组成。
热元件采用双金属结构,当电路中通过的电流超过额定值时,热元件的温度会升高,使得双金属弯曲弯折,从而使动作装置触发打开动作,切断电路。
磁元件则利用电流通过线圈产生的磁场效应,在短路情况下磁元件会感应出较大的电流,使得磁场加强,从而触发动作装置打开断路器。
断路器通常具有以下作用:
1. 过载保护:当电路中的电流超过额定值时,断路器会立即切断电路,避免电气设备过载损坏。
2. 短路保护:在电路出现短路情况时,断路器能够迅速切断电路,以防止短路电流造成火灾、设备损坏等危险。
3. 接地保护:当电气设备出现接地故障时,断路器能够感应到故障电流,并迅速切断电路,确保人身和设备安全。
4. 控制电路开关:断路器也可以用于手动控制电路的开关,方便对电路进行调试、维修或切断。
总的来说,断路器通过检测电流异常并快速切断电路,起到保护电气设备和人身安全的作用。
电力系统中的断路器作用解析电力系统是现代社会的重要基础设施之一,而断路器则是电力系统中起着关键作用的设备之一。
本文将分析断路器在电力系统中的作用,以及其工作原理和分类。
一、断路器的作用断路器是一种用来隔离、连接和保护电力设备的开关装置。
它的主要作用有以下几个方面:1. 过载保护:在电力系统中,由于负荷增加或其他原因,电流可能会超过设备的额定工作电流,造成设备过载。
断路器能够根据电流大小自动切断电路,从而保护设备不受过载损坏。
2. 短路保护:短路是指电路中两个电极之间发生导体接触,形成低阻抗路径,导致电流急剧增加。
断路器可感应到短路产生的大电流,并迅速切断电路,防止设备受到损坏。
3. 隔离功能:为了维护和检修电力设备,需要将设备与电源隔离。
断路器能够切断电路,使设备与电源完全隔离,确保操作人员的安全。
4. 控制开关:断路器还可以作为电力系统中的控制开关,控制电路的连接和切断,调节电力系统的运行状态。
二、断路器的工作原理断路器的工作原理主要包括电磁吸合原理和电磁助力原理。
1. 电磁吸合原理:当电流通过断路器线圈时,产生的电磁力将使得触头和动触头吸合,电路通断。
当电流超过额定值时,电磁力增大,断路器会切断电路,实现过载保护和短路保护。
2. 电磁助力原理:在断路器发生过载或短路时,电流会通过电磁元件产生电磁场,形成电磁助力,使得断路器的触头迅速分离,断开电路,切断电流。
三、断路器的分类根据断路器的不同特点和用途,可以将其分为以下几类:1. 高压断路器:用于电力系统中的高压电路,能够承受较高的电压和电流,实现对高压电路的过载和短路保护。
2. 中压断路器:用于中压电路的保护,通常应用于工矿企业和配电系统,能够快速切断电路,起到保护设备和人身安全的作用。
3. 低压断路器:主要用于低压电路中,例如家庭用电、办公室等地方的电气保护,能够切断电路,防止过载和短路发生。
4. 直流断路器:用于直流电路中,与交流断路器功能类似,可以实现对直流电路的保护。
断路器电动操作机构工作原理
断路器电动操作机构的工作原理是通过电动机驱动操作机构的运动,从而控制断路器的开闭状态。
具体工作原理如下:
1. 电动机驱动:电动操作机构中搭载有一个电动机,通过接通电源,使电动机正常工作。
电动机的转动由电源提供动力,进而驱动机构的运动。
电动机一般采用交流电机或直流电机。
2. 传动机构:电动机输出的动力通过传动机构传递给操作机构。
传动机构主要由齿轮、链条或杠杆等组成。
通过传动机构,电动机的转动能够转化为操作机构的线性或旋转运动。
3. 操作机构:操作机构接收传动机构的动力,通过线性或旋转运动实现断路器的开闭。
线性操作机构通常通过螺杆和螺母配合,利用螺旋原理实现断路器的开合。
旋转操作机构则通过齿轮、传动杆等配合实现断路器的旋转开闭。
4. 控制信号:电动操作机构需要接收外部的控制信号,通过控制信号判断操作机构应该处于什么状态(开或闭),进而驱动操作机构的运动。
控制信号一般由控制系统输出,可以通过按钮、开关或计算机等输入给电动操作机构。
总结起来,断路器电动操作机构通过电动机驱动,传动机构传递动力,操作机构实现断路器的开闭,控制信号驱动机构运动。
通过这种方式,能够实现远程控制断路器的开闭,提高操作的安全和便捷性。
低压断路器的作用分类及工作原理
低压断路器是一种用于保护电力系统的电气开关装置,主要用于控制和保护电路中的电气设备不受过电流和过载电流的损坏,并能够切断电路的供电。
它通过对电路进行监测,并在电流异常时及时切断电路供电,以防止电气设备受到损坏。
1.充裕切断能力或不充裕切断能力:根据断路器在正常和异常条件下的切断能力分类,通常切断能力高的断路器适用于正常条件下的操作,切断能力低的断路器适用于异常条件下的操作。
2.用途:根据断路器在电路中的作用划分,可以分为总线、分支和母线断路器等。
3.过载和短路保护类型:根据断路器主要提供的保护类型分类,可以分为过载保护型和过载与短路保护型。
1.电磁原理:低压断路器采用了电磁原理来实现电路的自动切断。
当电路中的电流超过了设定的额定电流值时,会产生一个电磁力,将断路器的触头强制打开,从而切断电路的供电。
2.热原理:低压断路器还通过热原理来实现对电路的保护。
当电路中的电流超过了热电极的额定电流值时,会产生大量的热量,导致热电极的温度升高。
当温度升高到一定程度时,热电极会膨胀,从而将断路器的触头强制打开,切断电路的供电。
3.电气原理:低压断路器还通过电气原理来实现对电路的快速切断。
当电路中的电流出现短路或故障时,会产生电弧。
断路器内部的电弧消失装置会通过电磁力将电弧迅速引开或合上,从而切断电路的供电。
以上是低压断路器的作用、分类及工作原理的一些基本介绍。
低压断路器在电力系统中起着非常重要的作用,能够有效保护电路和电气设备的安全运行。
在实际应用中,还需要根据具体的需求和实际情况选择合适的断路器,以确保电路的正常运行和设备的有效保护。
133科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程对于断路器而言,它是电力系统之中的重要设备,它不仅可以在电网运行之中投退电力设备已经线路,同时他又能够在相关设备处于故障时及时而有效的对故障进行切除,从而对电网运行的安全性与稳定性进行一定程度的保证。
一般情况下,在110kV及其以下的电力系统当中,都是采用三相一次统一跳合操作箱机构;而对于220kV及其以上的电力系统而言,断路器大多采用的是分相机构,这主要是为了对单相重合闸进行有效的实现。
就目前状况而言,为了对装置的功耗以及发热进行一定程度上的降低,所采用的断路器操作箱装置大多为具备进口全封闭、高阻抗、小功耗特点的继电器,这样一来,在降低功耗的同时,又能够对装置的安全性进行有效的提高。
1 断路器断路器是指能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前,已获得了广泛的应用。
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
当短路时,大电流(一般10~12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。
当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。
断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。
而高压断路器要开断1500V ,电流为1500~2000A 的电弧,这些电弧可拉长至2m 仍然继续燃烧不熄灭。
2 断路器的电气控制回路原理2.1合闸、防跳、跳位监视回路图1显示的主要是合闸、防跳、跳位监视回路的原理示意图。
高压断路器控制原理
高压断路器控制原理是指使用电气或机械装置来控制高压断路器的开关动作。
该控制原理主要包括以下几个方面:
1. 电气控制原理:通过电气信号来控制高压断路器的开关操作。
采用电气控制原理可以实现远程控制,提高操作的便捷性和安全性。
通常使用控制电路和操作按钮来发送信号,通过控制电路传递的信号改变高压断路器的导通状态。
2. 机械控制原理:通过机械装置来控制高压断路器的开关操作。
机械控制原理主要包括手动控制和自动控制两种方式。
手动控制通过旋钮、杆塔或刀杆等手动装置来改变断路器的导通状态;自动控制通过电动机等驱动装置实现高压断路器的开合操作。
3. 保护控制原理:高压断路器的主要功能是在电路中出现故障时,及时切断电流,保护电路设备不受损害。
保护控制原理主要包括过载保护、短路保护和接地保护等。
当电路出现过载、短路或接地故障时,保护装置会发出信号,触发高压断路器的开关动作,切断电路。
4. 调节控制原理:根据电网的负载需求和运行实时监测数据,通过调节高压断路器的导通状态,实现对电网的负载调节。
通过控制高压断路器的开关状态,可以增加或减少输电或供电能力,以满足电网的负荷需求。
以上是高压断路器控制原理的基本内容,其中电气控制、机械控制、保护控制和调节控制是实现高压断路器的开关操作和保护功能的关键。
电气控制原理
电气控制原理及接线见附件2。
电气原理图与接线图均为产品分闸状态、电气元件无激励状态、操作方式为远方操作时的位置、SF6密度控制器与弹簧行程开关处于无压状态。
以下分别论述。
1 合闸操作与分闸操作
产品在分闸位置,合闸回路接通。
接到合闸指令时,合闸线圈52C带电,使产品合闸。
合闸过程中,辅助开关52a、52b发生切换,合闸回路断开,分闸回路接通。
当产品接到分闸指令时,分闸线圈52T1、52T2带电,使产品分闸分闸过程中辅助开关52a、52b再次切换,分闸回路断开,合闸回路接通,等待下次合闸指令。
2 SF6低气压操作闭锁
当SF6压力低于0、40MPa时,63GL1、63GL2接通,继电器63GLX1、63GLX2励磁动作,其常闭触点断开,切断分、合闸回路。
3 低油压分、合闸闭锁
当油压低于分闸闭锁压力时,低油压分闸闭锁压力开关63HL1断开,继电器63HL1X失电,其触点断开,切断分闸回路。
当油压低于合闸闭锁压力时,低油压合闸闭锁压力开关63HL2断开,继电器63HL2X失电,其触点断开,切断合闸回路。
4 电机控制
断路器合闸操作后,限位开关33hb闭合,接触器88M得电接通电机回路,对碟簧进行储能,储能到位后,控制凸轮使限位开关33hb切断电机回路。
当发生故障电动机运转时间过长时,时间继电器48T的延时闭合触点闭合,辅助继电器49MX的常闭触点打开,切断电机回路,使电动机停转。
当电机回路出现过载时,热继电器49M的常闭触点断开,切断电机回路。
5 加热器控制
8SH1、8SH2为自动开关,用来控制加热器SH1、SH2(如需实现自动控温、控湿功能,请在订货中说明)。
6 就地—远方转换
43LR为就地—远方转换开关,在远方位置,由主控室对产品进行操作。
切换至就地位置并关合自动开关8D1、8D2后,用11-52手动控制开关进行就地分、合闸操作。
7 报警信号与工作信号
SF6低气压报警信号接点为桥式接点,当SF6气压低于报警压力时,该接点接通,发出
补气报警信号。
SF6低气压闭锁接点见附图,当产品出现低气压闭锁时该接点接通,其发出相应的闭锁信号。
自动开关8D1、8D2、8M、8SH的故障报警信号接点见附图,当上述自动开关任一个发生过载或短路故障时,相应接点接通,发出有关故障报警信号。
8 非全相运行保护
控制系统设有非全相运行保护回路,当运行中的断路器出现单极或两极跳闸后,将使其相应极的转换开关52a、52b发生切换,从而使继电器47T1、47T2启动,经延时后(考虑到单相重合闸的要求),再启动继电器47TX1、47TX2,使控制电源电压直接加到各极的分闸回路中,其余极随即分闸,避免了断路器缺相运行。
具体47T使用注意以下3点
1) 当开关用作变压器侧保护或母联开关时,由于对开关三极的同期性要求非常严格,所以当其一极同另两极位置不一致时,开关三极要求在非常短的时间内保护性分闸,由继电保护实现,断路器出厂时,一般时间整定在(0、2~0、5)s。
2) 当开关在线路上使用时,如线路要求有单相重合闸时,则开关三极不同期时间可以
相对长些但一般也在(0、2~0、5)s。
3) 当开关用作变压器侧保护或母联开关时,由于对三相开关的同期性要求,如线路允许二相运行,则47T必须解除。
9 金短时间保护
在断路器电气控制系统中加入金短时间保护回路,可使断路器在无任何人为延时操作下,断路器的合分时间维持在40±5 ms范围内、
其具体动作过程为:当合闸回路接到合闸命令后,在合闸运动过程中,转换开关特殊接点52ab1、52ab2接通,金短时间保护继电器ZJ1、 ZJ2接通,串在分闸回路中的ZJ1、 ZJ2常闭接点打开,断开分闸回路,当合闸运动到一定位置时,52ab切换打开,ZJ1、 ZJ2失电,串在分闸回路中的ZJ1、 ZJ2常闭接点接通,使分闸命令可以施加。
完成金短时间保护功能。
附件1 分、合闸回路图
附件2 闭锁、报警回路图
附件3 非全相保护回路图
附件4 加热器回路图
附件5 电机保护回路图
附件6 电机回路图。
