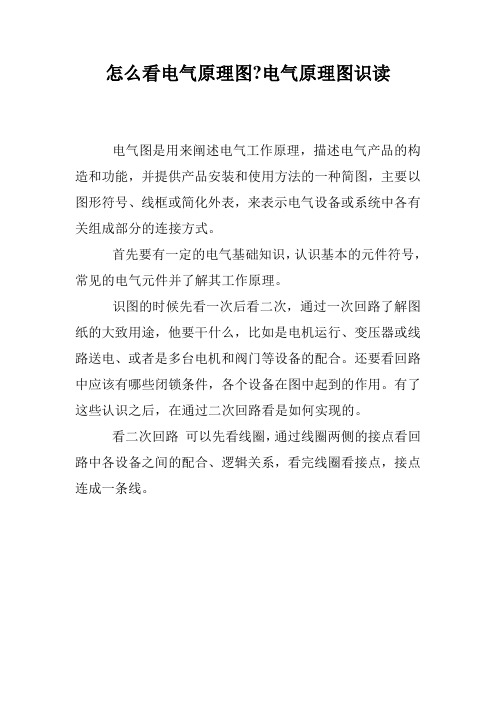

怎么看电气原理图?电气原理图识读电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。
首先要有一定的电气基础知识，认识基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的配合。
还要看回路中应该有哪些闭锁条件，各个设备在图中起到的作用。
有了这些认识之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的配合、逻辑关系，看完线圈看接点，接点连成一条线。
看图方法：1、看主回路。
2、在看控制回路。
控制回路要求是从上到下，从左到右。
3、看图前必须搞清楚各电器符号含义才能方便看图。
原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。
原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。
原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。
原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
原理图中，对有直接电联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
说到电气控制系统，最基本的就是电气原理图。
所谓工程是图纸的语言。
限于上传文件的篇幅不能插图，不能直接使用cad的图形文件，只能以截图的形式上传图片，所以图纸都只能比较小。
图3是一个交流电机的主回路，也称一次回路。
图4是它的控制回路，也称2次回路。
表1是对应的元件清单。
图3和图4可以用一张图纸表达。
现在设计中元件表通常以excel表格的形式比较方便。
所以上述文件完全清晰地表明了电气元件之间的连接方式及组成元件的具体型号，具有某种特定功能，即电气原理图全套文件。
电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。
2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。
3. 遵循电气原理图中的箭头方向，确定电流的流动方向。
箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。
4. 识别原理图中的电气连接方式，如并联和串联。
并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。
5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。
确保注解或标签是独特的，不会与其他部分重复。
6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。
根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。
7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。
例如，电源的电压和电流如何控制电灯的亮度。
8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。
请注意，以上步骤可能需要一定的电气知识和经验。
如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。
电气图纸看不懂？电气师傅手把手教你看
电气图，秒懂电气图
伴随着人们的生活越来越好，很多的人们开始注重自己新房装修问题。
如今就算是房子装修也会请专业人士设计一份图纸，所以装修首先需要看懂电气图纸。
作为刚入职的小白，我们如何看电气图？图纸上哪顿符号表示什么意思？
一、识图步骤
在拿到图纸之后，需要仔细的阅读主标题和有关说明，图纸目录、技术说明、电气元件表等，结合已有的电工知识，了解这个施工的概况。
图纸说明：设计内容和施工要求，抓住电路图的要点。
标题栏：电气图的名称及标题栏中的内容，了解该电气图的相关内容。
接线图和电路图互相对照看图，能够更好的看清楚接线图。
二、辅助电路步骤
1、看电源。
看清电源的种类，是交流还是直流。
2、了解控制电路中所采用的各种继电器、接触器的用途。
3、根据辅助电路来研究主电路的动作情况。
4、了解电气元件之间的关系。
三、识图原则
我们在观看电气图的时候一般会按照这六个原则：先强电后弱电、先系统后平面、
先动力后照明、先下层后上层、
先室内后室外、先简单后复杂。
我们都应该知道电气图上会出现大堆的符号，其中包含了线路敷设方法、敷设部位以及器具安装方式等。
各类水电符号代表什么？
四、常用的电气符号。
如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。
首先，阅读符号表，了解每个元件的符号及其含义。
2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。
确定电源的极性，正极和负极。
3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。
例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。
4. 确定电路的路径：根据元件的连线，确定电流的流动路径。
电流从正极流向负极形成一个闭合的回路。
5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。
例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。
6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。
例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。
7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。
通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。
教你快速学会如何看懂电气控制电路图！教你快速学会如何看懂电气控制电路图！电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路：主电路各控制要求是由控制电路来实现的，运用化整为零、顺藤摸瓜的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。
分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部分电路具有相对独立性，起辅助作用但又不影响主要功能。
辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。
总体检查：经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。
1、看主电路的步骤第一步：看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。
第二步：要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。
第三步：了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。
后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
教你三步看懂电路图技巧什么是电路图电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。
通过调试改进、修复错误、直至成功。
采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。
如何三步看懂电路图1.要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
2.主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
3.辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清楚辅助电路的构成。
各电器元件之间的相互联系和控制关系及动作情况等。
看懂电路图的技巧根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。
一般来讲，晶体管、集成电路等是各单元电路的核心元器件。
因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。
方框图有助于我们掌握和分析电路图。
分析直流供电电路。
电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
看电气原理图都有哪些技巧诀窍!本文一一解读对于一个优秀的电工来说，电路图是电工作业中的必备操作技能。
想要快速看懂简单的电气原理图，除了需要具有肯定的电工专业学问外，在看图过程中还是需要肯定的技巧的！任何简单的电路图都是由基本的简洁的电路图构成的，只不过增加了更全更详细的爱护部分电路或者电气设备的功能简单点，电路图也就设计的表现的更为圆满，原理其实都是相通的。
全部的电路都是通和断开和关，也就是说通断管理通断关系，开和关掌握开和关的关系。
想要快速的看懂简单的电路图，可以参考我总结了以下的方法：一、电工理论和实践专业学问积累！1，首先至少要清晰电路的基本原理和电路的基本构成，特殊是电气拖动这一块。
2，娴熟把握电气拖动电路组成元器件的功能和作用。
例如：沟通接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。
3，基础电路图积累。
任何简单的电路图都是由基本电路图一块一块构成的，像积木一样，拼合组成的，你可以首先把握基本的常用的电路，例如：电机正反转掌握电路，电机星三角降压启动电路，电机双速调整电路等等。
最好是能在自己娴熟理解的基础上画出来，眼看千遍不如手动一遍，多动手画。
基本电路的储备是非常重要的！二、快速看懂简单的电气原理图还需要肯定要读图技巧。
1，快速看图：主回路～掌握回路。
先看主回路，后看掌握回路。
主回路动作原理相对很简洁，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本掌握电路，这样再去看二次掌握回路就相对简洁多了。
2，快速看图：从上到下看图。
正规的电路图都是从上到下逐步阐明电路的爱护，掌握和原理的。
二次回路的掌握也同样如此，从上到下的看电路图能够事半功倍。
3，二次回路分部分来看。
一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。
这个时候分部分来看，将掌握回路分开为：爱护电路，测量电路，掌握电路等部分来看，有助于快速的把握原理。
4，快速看图需要把握线号！线号！正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是相同的分支和作用。
如何快速看懂电气原理图电气原理图是根据控制线图工作原理绘制，结构简单，层次分明。
主要用于研究和分析电路工作原理。
要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。
看原理图先看主电路，再看控制电路。
对于控制电路要熟悉典型控制电路。
控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。
对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。
各种电气原理图都是由各种不同的电路，如主电路，辅助电路以及各种电气设备图形符号和文字组成的。
图中的每个图形符号，文字符号都有着不同的含义，必须在看图前加以了解和掌握。
电气原理图一般分为主回路和辅助回路两大部分。
辅助回路的是要作用就是控制主回路，而主回路中一般通过大电流，所以它主要是用来控制回路中大功率或主要用电设备。
主电路是供给某些电气设备电源的，它受辅助电路的控制，而辅助电路是供给控制电器电源用的，也是控制主电路动作的电路。
图中每个图形和符号都标志着各种电气设备,组件的名称和作用，掌握了图中的设备和组件的名称及作用后，便可看图了。
通常，在熟记电气图形符号的基础上就可以阅读电气原理图。
看图时，首先看主回路，其次看辅助回路,最后看照明、信号、保护等回路。
看主回路的步骤：①、看这个主回路是为什么用电设备服务的(如电动机、电炉等），它们的用途和工作特点。
例如：电动机的起动方式，有无正、反转，调速和制动等要求。
②、看主回路中的用电设备是用什么电器控制的③、看主回路中其它的电器，并且了解它们起什么作用。
图中QS是电源开关，用以控制电源；FU是熔断器，作为短路保护装置。
KH是热继电器，作为过载保护装置。
④、看电源，要了解主回路的电源电压是380伏还是220伏。
老电工告诉您看电路图的诀窍让你分分钟学会看懂电路图看电路图是对于电子技术相关人员最为基本的要求，同时也是最为关键的。
而对于图上密密麻麻的元件符号及线路标识，也让初学者为之困扰。
所谓，工欲善其事必先利其器，接下来就介绍看电路图的诀窍!变频器基本电路要想看懂电路图没有捷径，打好基础是关键看电路图与其他技巧性的东西无关，需要你有一定的基础。
就好比学奔跑，都是从会爬、会站、会走后才开始尝试奔跑的，做事循环渐进。
想要更好的识读电路图也是如此：先从元器件的符号、参数及特性开始学习，之后了解基本电路的特征及其功能，慢慢的从中积累，刚开始看不懂没关系，其他人也是跟你一样，打好基础不可急躁。
要点：电子工程没有捷径，没有良好的积累会让你在后期遇到更大的困难，所有人都是这么过来的，你也可以!细分各个电路的功能及作用从局部到整体突破，农村包围城市并未落后大的图暂时无法看懂没关系，可以将复杂的电路图细分出来。
电路图通常都是由一个或多个基本电路组成，挨个拆分基本电路，从局部去分析电路的原理及功能，之后尝试弄清楚各个电路模块之间的联系，弄明白后再把他们组合起来去看整体是不是就容易多了?要点：整图看不懂不要沮丧，化整为零挨个突破，你的思维会更加清晰，庐山还不是一样远处看模糊吗?探寻目标明确，不要因外界干扰而产生困惑一个完整的电路都是由许多的功能及电路组合而成，当我们在分析电路图的时候经常会连带着把不必要的功能块一起放进去分析，导致眉毛胡子一把抓——不分轻重。
识读电路图要有针对性，目标要明确。
比如:，我们要分析电路图中的电源电路部分，那么，只需要去分析电源电路部分即可，不必在意其他干扰电路。
要点：做事都需要有明确的目的性，既然是去买肉，你还要整明白肉是用什么方法切的吗?电子电路图要点及详解从无序看有序，电子电路组成是相互联系的电路图中的多个模块都不会是孤立存在，而是相互联系。
因干扰及其他因素，电路的顺序或许不是依次排列。
在分析此类电路图时，就需要找到相关联的线索，那么，如何查找?电子电路是处理信号的电路，既然知道这点，那么信号的流程即是线索，也是引线;电路的正常导通需要电源，那么，电源的供给则是另外一个线索，根据这两个线索去顺藤摸瓜，会让思路更加的清晰。
老电工教你快速看懂电气控制原理图！
看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。
电气控制原理图一般是分为主电路和辅助电路两部分。
其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。
而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
电气控制原理图
分析主电路：无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。
分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部分电路具有相对独立性，起辅助作用但又不影响主要功能。
辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。
总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分
之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。
1看主电路的步骤
第一步：看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。
第二步：要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。
第三步：了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。
后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。
第四步：看电源。
要了解电源电压等级，是380V还是220V，是从母线汇流排供电还是配电屏供电，还是从发电机组接出来的。
2看辅助电路的步骤
辅助电路包含控制电路、信号电路和照明电路。
分析控制电路。
根据主电路中各电动机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路化整为零，按功能不同划分成若干个局部控制线路来进行分析。
如果控制线路较复杂，则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。
第一步：看电源。
首先看清电源的种类。
是交流还是直流。
其次。
要看清辅助电路的电源是从什么地方接来的，及其电压等级。
电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相
线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。
辅助电路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。
辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。
否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。
第二步：了解控制电路中所采用的各种继电器、接触器的用途。
如采用了一些特殊结构的继电器，还应了解他们的动作原理
第三步：根据辅助电路来研究主电路的动作情况。
分析了上面这些内容再结合主电路中的要求，就可以分析辅助电路的动作过程。
控制电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间的。
因此，也就可从左到右或从上到下来进行分析。
对复杂的辅助电路，在电路中整个辅助电路构成一条大回路，在这条大回路中又分成几条独立的小回路，每条小回路控制一个用电器或一个动作。
当某条小回路形成闭合回路有电流流过时，在回路中的电器元件（接触器或继电器）则动作，把用电设备接人或切除电源。
在辅助电路中一般是靠按钮或转换开关把电路接通的。
对于控制电路的分析必须随时结合主电路的动作要求来进行，只有全面了解主电路对控制电路的要求以后，才能真正掌握控制电路的动作原理，不可孤立地看待各部分的动作原理，而应注意各个动作之间是否有互相制约的关系，如电动机正、反转之间应设有联锁等。
第四步：研究电器元件之间的相互关系。
电路中的一切电器元件都不是孤立存在的而是相互联系、相互制约的。
这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。
第五步：研究其他电气设备和电器元件。
如整流设备、照明灯等。
综上所述，电气控制电路图的查线看图法的要点为：
（1）分析主电路。
从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
（2）分析辅助电路。
看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。
（3）分析联锁与保护环节。
生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
（4）分析特殊控制环节。
在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。
如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。
这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
（5）总体检查。
经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法，检查整个控制线路，看是否有遗漏。
最后还要从整体角度去进一步检查和理解各控制环节之间的联系，以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。
①先要知道这个设备是如何操作的、使用的、工作的；
②看这个设备的电路框图，弄清楚框图之间的联系、关系、相互作用，用你了解的设备的操作、使用、工作来理解分析框图；
③进入一个个框图的具体电路。
找框图的电源端、信号的输入输出端……
④打开设备的实际电路，先对应框图找相应部分电路，把实际电路按框图分成
几个部分；
⑤进入一个个部分电路，对照电路图，找相应元器件的位置，不断反复理解记忆实际电路中各个主要元件的作用、工作、可能故障表现；
⑥最终实现电路图、实际电路的理解和故障维修！。
