电气控制系统图知识讲解

电气原理 图
。
用各种电器符号连接起来描绘中的实际 安装位置。 表示各种电器设备之间实际接线情况。
电气布置图
电气安装接线图
电气原理图：
电气原理图是采用将电器元件以展开的形式 绘制而成的一种电气控制系统图样；包括所 有电器元件的导电部件和接线端点。一般由 主电路、控制电路、辅助电路等组成。电气 原理图并不按照电器元件的实际安装位置来 绘制，也不反应电器元件的实际外观及尺寸。 其作用是：便于操作者详细了解其控制对象 的工作原理；用以指导安装、调试与维修以 及为绘制接线图提供依据。
电路图
（6）每个接触器线圈的文字符号下面有两条竖直直线分成左、中、右三栏。 主触 辅助 辅助 点所 常开 常闭 每个继电器线圈下面 在图 触点 触点 有一条竖直直线分成左右栏。 号区 所在 所在 继电器线圈的动合触点表示 图号 图号 如下 区 区 常开触点所在图号区 常闭触点所 在图号区
为备用触点
（3）、走向相同的多根导线可用单线表示。
2015-6-16 16
2015-6-16 4
电器布置图（图例）
C620-1型车床电器布置图：
2015-6-16
5
电器安装接线图
电器安装接线图是用规定的图形符号，按 各电器元件相对位置绘制的实际接线图。 所表示的是各电器元件的相对位置和它们 之间的电路连接状况。在绘制时，不但要 画出控制柜内部各电器元件之间的连接方 式，还要画出外部相关电器的连接方式。 电器安装接线图中的回路标号是电器设备 之间、电器元件之间、导线与导线之间的 连接标记，其文字符号和数字符号应与原 理图中的标号一致。
电气原理图的绘制规则（3）
控制系统内的全部电机、电器和其它 器械的带电部件，都应在原理图中表 示出来。
原理图中，各个电气元件和部件在控 制线路中的位置，应根据便于阅读的 原则安排。同一元器件的各个部件可 以不画在一起。例如，接触器、继电 器的线圈和触点可以不画在一起。
2015-6-16 12
电气原理图的绘制规则（4）
2015-6-16 13
电气原理图的绘制规则（5）
每个器件及它们的部件用规定的图形 符号表示，且每个器件有一个专属文 字符号。属于同一个器件的各个部件 采用同一文字符号表示。 为了看图方便，电路应按动作顺序和 信号流自左向右的原则绘制；
2015-6-16 14
电器元件布置图的绘制规则
●体积大和较重的电器元件应安装在电器板的下面，而 发热元件应安装在电器板的上面；
中所起的作用，它的图形符号可以不画在一起，但代表同 一元件的文字符号必须相同。 （3）电器的线圈、 信号灯等耗 能元件直接 与上下水平 电源线联接。 而控制触点 应联接在上下水平电源线与耗能元件之间。
（4）所有电器触点均按没有通电或没有外力作用的状态绘制，行
程开关均按挡块碰撞前的状态绘制。
（5） 为便于检修线路和方便阅读，原理图分为若干个图区并用阿拉伯数字编号， 处在原理图下部。原理图中每个电路的功能用文字表明在上部的用途栏 中。
6.2 电气设备的基本控制 线路图
机械设备的机电接触器电气控制电路是由各 种有触点的接触器、继电器、按钮、行程 开关、电动机和其它电器组成的。 用来实现对电力拖动系统的起动、换向、 制动及调速等运行性能的控制和对拖动系 统的保护，以满足机电传动的要求。
2015-6-16
1

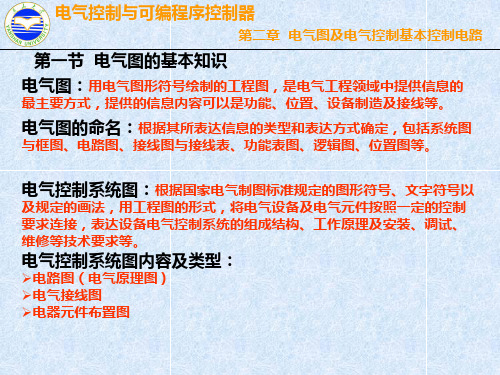

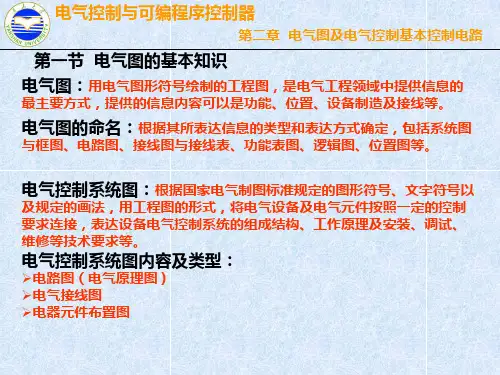

电气控制系统图一般有三种：
图中元件、器件和设备的可动部分，都按没 有通电和没有外力作用时的开闭状态画出。 例如，继电器、接触器的触点，按吸引线圈 不通电状态画；主令控制器、万能转换开关 按手柄处于零位时的状态画；按钮、行程开 关的触点按不受外力作用时的状态画等。 电气原理图中，有直接联系的交叉导线连接 点要用黑圆点表示；无直接联系的交叉导线 连接点不画黑圆点。
●强电弱电分开并注意屏蔽，防止外界干扰；
●电器元件的布置应考虑整齐、美观、对称。外形尺寸 与结构类似的电器安放在一起，以利加工、安装和配线；
●需要经常维护、检修、调整的电器元件安装位置不宜 过高或过低。 ●电器元件布置不宜过密，若采用板前走线槽配线方式， 应适当加大各排电器间距，以利布线和维护。
2015-6-16 15
2015-6-16 8
（1）应将电源电路、主电路、控制电路和信号电路分开。 电源电路绘成水平线；电源相序L1、L2、L3由上而下； 中性线N和保护地线PE放在相线下面；
主电路应垂直电源电路画。
控制电路和信号电路应垂直画 在上下两水平电源线之间。
（2）电气控制原理图中，同一电气元件的各个部位按其在电路图
2015-6-16 3
电器布置图（电器元件位置图）
电器布置图（电器元件位置图）主要是 用来表明电气系统中所有电器元件的实 际位置，为生产机械电气控制设备的制 造、安装提供必要的资料。一般的情况 下，电器布置图是与电器安装接线图组 合在一起使用的，既起到电器安装接线 图的作用，又能清晰表示出所使用的电 器的实际安装位置。
2015-6-16 6
电器安装接线图（图例）
电器安装接线图
2015-6-16
7
电气原理图的绘制规则
电气原理图一般分主电路和辅助电路 （控制电路）两部分。 主电路画在原理图的左侧，其连接线 路用粗实线绘制；
控制电路画在原理图的右侧，其连接 线路用细实线绘制；

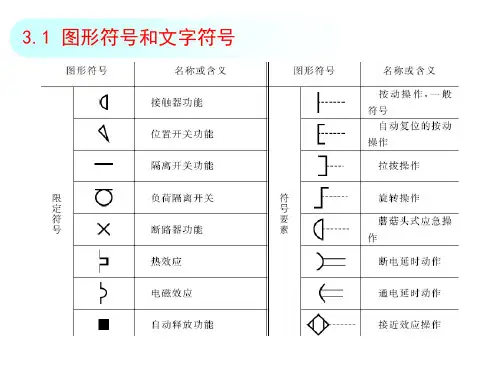

电气原理图中所有电器元件都应采用 国家标准中统一规定的图形符号和文 字符号表示。
电器安装接线图的绘制规则
（1）、各电器元件用规定的图形符号绘制，同 一电器元件的各部件必须画在一起。各电器元件 在图中的位置应与实际的安装位置一致。 （2）、不在同一控制柜或配电屏上的电器元件 的电气连接必须通过端子排进行连接。各电器元 件的文字符号及端子排的编号应与原理图一致， 并按原理图的连线进行连接。
