现代纺纱技术课程教案——梳棉

编码：01 制订日期：2007.8项目三梳棉第一节梳棉概述梳棉工序任务、梳棉机工艺流程、针齿间作用分析一、梳棉工序的任务分梳/除杂/混和/均匀成条二、梳棉机工艺过程三、针齿间作用分析（一）分梳作用产生分梳作用的条件：1、两针面平行配置2、彼此以本身的针尖迎着对方的针尖相对运动；3、两针面间的隔距小。

（二）剥取作用产生剥取作用的条件：1、两针面交叉配置；2、一个针面的针尖沿着另一针面针齿的倾斜方向运动，则前一针面从后一针面的针齿上剥取纤维；3、针面间隔距小。

（三）提升作用产生提升作用的条件：1、两针面平行配置2、一个针面的针背从另一个针面的针背上超越；3、3、两针面见间有较小的隔距。

梳棉机回转元件之间的作用1、刺辊~锡林之间——剥取作用2、锡林~盖板之间——分梳作用4、锡林~道夫之间——分梳作用编码：01 制订日期：2007.8第二节梳棉机的机构一、给棉刺辊部分主要机构：棉卷罗拉、给棉板、给棉罗拉、分梳板、刺辊、除尘刀、小漏底等作用：（1）给棉握持（2）刺辊分梳（3）除杂二、锡林盖板道夫部分机构1、主要机构（1）锡林、道夫：由滚筒和针布组成（2）盖板：由盖板铁骨和盖板针布组成，盖板两端扁平部搁在曲轨上。

（3）前后固定盖板：FA201安装有前四后三固定盖板，每块固定盖板上包有金属针布。

（4）盖板清洁装置、前后罩板等2、主要作用（1）锡林、盖板对纤维细致分梳，使之成为单纤维。

（2）除去部分短绒和细小结杂（3）道夫凝聚纤维（4）均匀混合三、剥棉圈条部分（一）剥棉装置1、剥棉装置的工艺要求（1）能顺利剥取纤维层，并保持其结构均匀，不破坏纤维的伸直平行度，不增加棉结；（2）对原料、工艺及温湿度的适应性好；（3）机构简单，使用和维修方便。

2、作用将凝聚在道夫表面的纤维剥下形成棉网。

3、常见剥棉装置形式（1）四罗拉剥棉装置（A186D）（2）三罗拉剥棉装置（A186F、FA201、FA201B）（二）成条和圈条机构及作用1、成条①喇叭口口径:对棉条紧密度影响较大，应与生条定量相适应。

精梳工艺设计

精梳工艺设计在实际生产中，精梳工艺是一种非常重要的纺织工艺。

精梳工艺的设计可以直接影响到纱线的质量和生产效率。

本文将从工艺流程、设备选型和操作技巧等方面介绍精梳工艺的设计要点。

首先是工艺流程的设计。

精梳工艺的主要流程包括梳理、并条和干燥等环节。

在梳理过程中，原料先经过预选和开梳处理，然后经过多道凹槽梳理辊的梳理，剔除杂质和短纤维，提高纤维的整齐度和纤维长度。

在并条环节中，将多根梳理后的纤维并在一起，形成并条。

最后，通过干燥处理，使纱线达到适当的水分含量，避免纱线霉变等问题。

其次是设备选型的设计。

精梳工艺需要选用一些特殊的设备，如精梳机、并条机和干燥机等。

在选择精梳机时，应考虑其梳理辊的数量和间距、梳理速度、电动机功率等因素。

并条机的选型要考虑并条速度、并条张力和并条长度等因素。

干燥机的选型要考虑干燥温度、干燥时间和干燥容量等因素。

通过合理选择设备，可以提高工艺效率和纱线质量。

最后是操作技巧的设计。

在精梳工艺中，操作者的技术水平和操作技巧对产品质量有着重要影响。

操作者应熟悉设备的使用方法和工艺要求，并掌握梳理辊的调整方法，以确保梳理效果良好。

在并条过程中，操作者要注意控制并条速度和张力，避免纤维断裂和并条失衡。

在干燥过程中，操作者要严格控制干燥温度和时间，避免纱线受热过度而导致变色或变形。

综上所述，精梳工艺的设计是一项复杂而关键的任务。

通过合理设计工艺流程、选择适合的设备和培训操作者的技术水平，可以提高精梳工艺的效率和纱线的质量，满足市场对高品质纱线的需求。

（续）此外，在精梳工艺的设计过程中，还需要考虑纤维原料的选择。

不同的纤维原料，如棉、羊毛、麻等，具有不同的物理和化学性质，因此在工艺设计时需要根据原料的特性进行相应的调整。

例如，对于棉纤维，可以通过调整梳理辊的间距和转速，控制纤维的整齐度和长度；对于羊毛纤维，由于其弹性较大，可以选择梳理辊的弹性较好的材质，以提高梳理效果。

此外，还可以通过添加一些助剂，如润滑剂和柔软剂，来改善纤维的梳理效果。

梳棉工艺应该如何设定？

梳棉工艺应该如何设定？各位应该知道，锦坤盈是一直不会在充分了解纺厂实际情况之前去谈工艺，否则，这样的行为不是不负责任就是不懂，一般的情况下是既不负责任又不懂。

锦坤盈遇到过不少有心交流的行家，但一见面，刚在会客室喝口茶，车间都没进，马上念他们现在的工艺，让帮忙指点。

锦坤盈能理解这些行家的急迫心情，但我们只是个纺厂技术管理咨询团队，不是神仙，不可能在没有充分了解实际情况之前，能够对工艺有所判断。

行内有些人员，学了些东西，这里抄那里偷，竟然自认为总结出一套“XXX工艺”，还到处宣扬，以为可以用一套固定的自认为最优工艺，适应全世界的纺厂。

真是讲的那个可笑，听的那个可悲我刚入行的时候，遇到一位无锡一棉出来的行家，认为我当时任职的纺厂的梳棉锡林和刺辊速度过快。

年代久远了，数字我记得不是很清了，我的原工艺，刺辊应该是750左右，锡林410左右，这位行家认为应该是刺辊应该650以下，锡林330以下，这我和我的同时一听，都呆眼了，不明白为何要调这么低，这位行家给出了一个解析，“保护纤维！”，我很记得当时的老板把我和同事骂了一通，好像就是说我们的工艺就是损害纤维（老板的钱包），这位行家的工艺就是保护纤维（老板的钱包）一样。

当年，在老板要求下，只能硬上那工艺试纺，棉网差得不成样子，成纱指标差过平常一大截，但这位行家保护纤维（老板钱包）的思路，还是深深的打动了老板。

多年之后的今天，锦坤盈回想起当年的搞笑事，其实，那位行家的工艺没问题，问题在于他不知道梳棉工艺是该如何设定出来，以为抄了无锡一棉的某些工艺，就可以拿来一招打遍天下。

在无锡一棉里面，会上这种超低梳理度工艺的梳棉机台，肯定是成品质量较好的机台（那位行家也是把老东家最好的东西背出来了），估计是120支甚至更高的纯棉品种，这样的品种用的棉花，肯定是非常好的，超一级的长绒棉，马值要偏细，含杂极低，纤维很长，短绒很少，梳棉的单台产量，还不会高，这样的前提条件之下，锡林和刺辊的转速，的确应该设置得很低，设置高了，就超出那种娇嫩的棉纤维承受极限，反而棉结和CV值都会同时升高。

棉纺工艺的设计培训教材

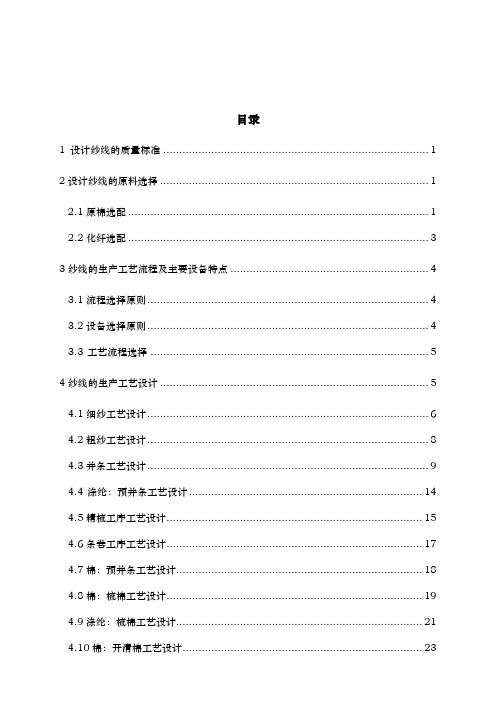

目录1 设计纱线的质量标准 (1)2设计纱线的原料选择 (1)2.1原棉选配 (1)2.2化纤选配 (3)3纱线的生产工艺流程及主要设备特点 (4)3.1流程选择原则 (4)3.2设备选择原则 (4)3.3工艺流程选择 (5)4纱线的生产工艺设计 (5)4.1细纱工艺设计 (6)4.2粗纱工艺设计 (8)4.3并条工艺设计 (9)4.4涤纶：预并条工艺设计 (14)4.5精梳工序工艺设计 (15)4.6条卷工序工艺设计 (17)4.7棉：预并条工艺设计 (18)4.8棉：梳棉工艺设计 (19)4.9涤纶：梳棉工艺设计 (21)4.10棉：开清棉工艺设计 (23)4.11涤：开清棉工艺设计 (24)4.12络筒工艺设计 (25)5.纺部各工序理论产量及定额产量的计算 (33)5.1各工序设备速度及时间效率 (33)5.2各工序产量计算 (33)6.各工序纱锭分配与配台 (38)6.1消耗率和计划停台率的选择 (38)6.2经纬纱锭分配与配台计算 (39)结语 (49)致 (50)参考文献 (52)附表（配棉、总工艺设计表）1 设计纱线的质量标准由于精梳涤棉混纺主要用于纺制质量要求高或线密度较低的高档棉纱、特种工业用纱等，其对纱线有纱线条干均匀度高、强力高、毛羽少、光泽好、等一系列的要求。

详细数据见表1-1，在配棉及工艺设计过程中要结合纱线的质量要求来设计。

表1-1 精梳涤棉混纺本色纱（涤纶含量在60%及以上）的质量指标2设计纱线的原料选择2．1原棉选配2.1.1 按纱线特数选配原棉细特纱线：20tex的细特纱线都用于高档织物或股线，成纱质量要求较高。

所以应选择色泽洁白、品级较高（1.5～2.8），成熟度适中，纤维线密度小和强力较高，纤维较长（30～29mm）,整齐度较好和杂质疵点较少的原棉。

2.1.2 按纱线用途和加工工艺选配原棉( 1) 精梳棉纱：精梳棉纱多用于高档产品，要求纱线条干均匀，棉结杂质少。

第一章第二节梳棉

5
二、工艺参数设计
生条定量(单位单位：㈠生条定量单位：g/5m) 定量轻，梳理效果好。但过轻对梳理、定量轻，梳理效果好。但过轻对梳理、条干会有恶化作用。有恶化作用。可根据产量，牵伸分配要求，合理掌握。可根据产量，牵伸分配要求，合理掌握。一般质量要求高、原料细长，一般质量要求高、原料细长，原料含杂大可轻量掌握，反之较重。在保证质量的前提下，量掌握，反之较重。在保证质量的前提下，偏重掌握。掌握。也可根据设备特点，合理选择。也可根据设备特点，合理选择。见P21表1-6，表1-7。表，。
4
㈤清梳除杂的合理分工掌握后车多落，抄斩花少落的原则。掌握后车多落，抄斩花少落的原则。㈥合理选择针布
总之，遵循以质量为核心，兼顾成本、产量、总之，遵循以质量为核心，兼顾成本、产量、操作等各因素。操作等各因素。工艺技术的完善，非一朝一夕之功，工艺技术的完善，非一朝一夕之功，需要循序渐进，日积月累。渐进，日积月累。
15
㈣生条短绒率生条短绒率应控制在合理的范围内，生条短绒率应控制在合理的范围内，过低的短绒率会增加成本，过高则影响成纱质量。绒率会增加成本，过高则影响成纱质量。短绒率与分梳作用有关，短绒率与分梳作用有关，可通过降低分梳作用来降低短绒率。来降低短绒率。
16
㈤落棉数量与质量不同部位，分别分析(刺辊花盖板花、吸尘花)；刺辊花、不同部位，分别分析刺辊花、盖板花、吸尘花；既考察其数量，又分析其内容；既考察其数量，又分析其内容；不能忽略机台间的差异。不能忽略机台间的差异。
11
11、锡林前、后罩板、锡林-前后罩板的工艺作用包括控制锡林表面的纤维、前、后罩板的工艺作用包括控制锡林表面的纤维、控制锡林各部分的气流等作用，对控制梳理，控制锡林各部分的气流等作用，对控制梳理，防止产生棉结有作用。止产生棉结有作用。 12、锡林-道夫、锡林道夫锡林-道夫两者间属分梳作用其隔距应偏小掌握。道夫两者间属分梳作用，锡林道夫两者间属分梳作用，其隔距应偏小掌握。以利于纤维的梳理及转移。以利于纤维的梳理及转移。

梳棉工艺设计及生条质量控制.共34页PPT

谢谢！
51、天下之事常成于困约，而败于奢靡。——陆游 52、生命不等于是呼吸，生命是活动。——卢梭
53、伟大的事业，需要决心，能力，组织和责任感。 ——易卜生 54、唯书籍不朽。——乔特
梳棉工艺设计及生条质量控制.
6、纪律是自由的第一条件。——黑格尔 7、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 ——马卡连柯
8、我们现在必须完全保持党的纪律，否则一切都会陷入污泥中。 ——马克思 9、学校没有纪律便如磨坊没有水。— —夸美纽斯
10、一个人应该：活泼而守纪律，天真而不幼稚，勇敢而鲁莽，倔强而有原则，热情而不冲动，乐观而不盲目。 ——马克思
55、为中华之崛起而读ቤተ መጻሕፍቲ ባይዱ。 ——周恩来

精梳工艺设计课件.pptx

一、机构
承卷罗拉、给棉罗拉、钳板机构。
二、作用 1、定时定量喂入小卷； 2、钳口及时闭合，握持棉层供锡林梳理；钳口及时开启，使须丛抬头； 3、钳板向前摆动，将须丛向前输送，进行分离接合；
三、承卷罗拉喂给机构
种类：间歇回转式（A201系列）连续回转式（FA系列）
4.制成条干均匀的精梳棉条。
二．精梳纱的质量特点：与同特普梳纱比
1 .强力提高10％～15％ 2 .棉结杂质下降50％～60％ 3 .纱的条干均匀，外观清洁光滑，表面
毛羽少，光泽好。特性：强力高、结杂少、条干匀、光泽
好、毛羽少。
精梳车间
精梳车间
精梳机
精梳机
精梳机
精梳机
FA261型精梳机的工艺过程 1—尘笼 2 —风斗 3 —毛刷 4 —锡林 5 —上、下钳板 6 —给棉板 7 —承卷罗拉 8 —导卷板 9 —给棉罗拉 10 —顶梳 11 —分离罗拉 12 —导棉板 13 —输出罗拉 14 —喇叭口 15 —导向压辊 16 —导条钉 17 —牵伸装置 18 —集束喇叭 19 —输送带压辊 20 —输送带 21 —条集束器及检测压辊 22 —圈条斜管 23 —条筒
1.钳持喂入机构； 2 .梳理机构； 3 .分离接合机构； 4 .其它机构（落棉排杂、车面输出、牵伸、圈条机构）
五、精梳机各主要机件的运动
⑴连续回转：精梳锡林、毛刷等； ⑵间歇回转：给棉罗拉、分离罗拉、尘
笼、卷杂辊； ⑶摆动运动：上下钳板、顶梳； (4)滚要机件的运动配合
二．小卷准备工艺流程及特点
3.预并条→条并卷联合机特点：纤维伸直，平行度好，精梳下降 1～1.5％，横向均匀，但小卷一粘连发毛，占地面积较大，对车间温湿度要求高。 n=120～256根，E=7.2 ～19.36倍 n↑→均匀↑ E↑→纤维伸直↑

梳棉工艺设计

在线检测装置
三罗拉剥棉成条机构和棉结数量检测装置
1—毛刷罗拉 2—剥棉罗拉 3—挤压罗拉 4—棉网成条装置 5—输出罗拉
6—棉网桥 7—检测棉结数量的数码相机 8—棉网导轨 9—道夫
谢谢观赏
①剥棉：将凝聚在道夫表面的纤维剥下形成棉网。
②成条：棉网由剥棉装置剥离后，由大压辊牵引经喇叭口逐渐集拢、压缩成条。 ③圈条：将压辊输出的棉条，有序地圈放在棉条筒中，以便储运和供下道工序使用。
TC03梳棉机的特点
• • • • • • • • • • • • • • • • • • • • • • • >配有内置空气流量分离器和独立感应喂棉板的完全一体化喂棉箱DIRECTFEED >一体化感应喂棉板SENSOFEED，用于完美握持和极其精确的短片段自调匀整 >厚点及金属监测装置 >三刺辊预开棉系统WEBFEED >精确除尘刀设定系统PMS >电动调节的精确除尘刀设定系统PMS(选购件) >根据生产品种不同，可以在预分梳区和后分梳区的巨大区域对清洁元件和梳理元件灵活地进行组合 >落棉减少控制元件 >铝制盖板 >盖板的变速驱动 >精确盖板测量系统FLATCONTROLTC-FCT >精确盖板设定系统PFS >电动调节的精确盖板设定系统PFS(选购件) >在线棉结检测装置TC-NCT >棉条成型装IWEBSPEED >长短片段自调匀整 >触摸式屏显的计算机控制 >一体化质量监控 >数字电机控制 >锡林电子刹车 >中央安全锁系统 >纤维长度测量系统LENGTHCONTROL >新型的独立驱动的换简装置或配备圆形或矩形条筒的连体式并条机IDF间的选择
生产率及质量均达到最高水平 • 超过10，000台不同产量梳棉机，不同产品经验，为我们特吕茨勒TC03梳棉机奠定了良好的基础。尤其是对预分梳和梳棉区的重新最优化设定使其质量显著提高。特吕茨勒梳棉机TC03具有很高的灵活性且可以重新进行排列，如果需要，可以通过改变标；隹配件及选配件，为您量身定做的系统以适用于各种纤维。

TC纺部工艺设计讲课稿

T13tex×JC13tex府绸纺部工艺设计一、T13tex×JC13tex府绸有关工艺及技术设计资料产品名称：涤棉精梳纱府绸织物组织：平纹织物幅宽：160cm织物匹长：40m 线密度：T13tex × JC13tex经纬纱密度（根／10cm）：523.5×283 总经根数：8328 经纱缩率：10.6% 纬纱缩率：2.34% 经纱伸长率：1.2% 织物加放率：0.9%经纱回丝率：0.4% 纬纱回丝率：1.0%根据织布部分计算可得：每米织物经纱用纱量=121.23g/m 每米织物纬纱用纱量=61.43g/m织物总产量=3505.95 m/h则每小时经纱用量=每米织物用经纱量×每小时织物总产量／1000=121.23⨯3505.95/1000=425.03 kg/h每小时纬纱用量=每米织物用纬纱量×每小时织物总产量／1000=61.43⨯3505.95/1000 =215.37 kg/h每小时用纱总量（即络筒总产量）=425.03+215.37=640.40 kg/h二、纺纱工艺流程棉：FA006C型往复式抓棉机（抓棉包）及TF27型桥式吸铁→A045B型凝棉器及TF型30型重物分离器→FA103型双轴流开棉机→FA028型六仓混棉机→FA109型三滚筒清棉机→FA151型除微尘器→FA177A 型清梳联喂棉箱→FA221B型梳棉机→FA327型预并条机→FA356型条并卷机→F1268A型精梳机涤:FA006C型往复式抓棉机及TF27型桥式吸铁→A045B型凝棉器及TF型26型高架→FA028型六仓混棉机→FA111A清棉机→A045B型凝棉器及TF型26型高架→FA177A型清梳联喂棉箱→FA221C型梳棉机→FA327型预并条机棉、涤:FA327型头道并条机→FA327型二道并条机→FA326A型三道并条机→FA458A型粗纱机→FA506型细纱机→ESPERO-M型络筒机三、纺部机器配备计算（一）必须合理选择的工艺参数1.线密度：如下表。
