电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。
生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。
以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。
电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。
6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。
电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。
最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。
它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。
梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。
它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。
一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。
带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。
具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。
电缆桥架报价参照表（最新）电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。
在地下停车场、商场、超市等地方都可以看到它们的身影。
但是很多朋友都不是很了解电缆桥架的价格是多少？今天我们就来说一下电缆桥架报价参照表。
电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。
托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。
梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散热快、结构简单、安装便利等特点。
如何选择电缆桥架：1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂，支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道，根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、电缆桥架,卡博菲桥架,爱帆桥架均可替代互用！7、户外要选用复合环氧树指桥架（F）。
电缆桥架报价参照表：。
交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路摘要：一、引言二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路2.防止涡流产生3.选择不导磁的材料三、固定支架的选择1.玻璃钢电缆支架2.复合电缆支架3.电缆沟电缆支架4.电缆托臂四、电缆固定夹具的分类1.防涡流夹具2.固定支架五、总结正文：一、引言在电力系统中，交流单芯电缆或分相后的每相电缆的固定夹具和支架起着至关重要的作用。
它们的选用和安装要求严格，目的是确保电缆在运行过程中稳定可靠，同时避免对电缆造成损害。
本文将详细介绍交流单芯电缆固定夹具和支架的选择要求，以及固定支架的种类和特点。
二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路：当电缆线芯通过电流时，会在其周围产生磁力线。
若使用铁件等导磁材料，会在铁件中产生涡流使电缆发热，甚至烧坏电缆。
因此，夹具应避免使用铁件，不形成闭合磁路。
2.防止涡流产生：选用不导磁的材料制作夹具，以减少涡流损耗。
铝合金、尼龙扎带、绳索等材料均可作为替代方案。
3.选择不导磁的材料：铝合金夹具具有良好的导电性和抗腐蚀性，不会产生涡流损耗，是交流单芯电缆固定的理想材料。
三、固定支架的选择1.玻璃钢电缆支架：由玻璃纤维和树脂组成的复合材料支架，具有重量轻、耐腐蚀、绝缘性能好、安装简便等优点。
与其他材质的支架相比，玻璃钢支架更加环保，不会产生有害物质。
2.复合电缆支架：由多种材料复合而成，具有较高的强度和稳定性，适用于各种场合的电缆固定。
3.电缆沟电缆支架：用于电缆沟道中的电缆固定，具有较好的承载能力和稳定性。
4.电缆托臂：用于支撑电缆，使其在竖直方向上保持稳定，具有较高的抗弯抗压性能。
四、电缆固定夹具的分类1.防涡流夹具：采用不导磁材料制作，有效防止涡流损耗。
2.固定支架：包括玻璃钢电缆支架、复合电缆支架、电缆沟电缆支架和电缆托臂等，用于支撑和固定电缆。
五、总结在选择交流单芯电缆固定夹具和支架时，应充分考虑其材料、结构和工作环境等因素，确保电缆安全可靠地运行。
电缆桥架抗震支架规格型号一、引言电缆桥架抗震支架是一种用于固定和支撑电缆桥架的设备，其主要作用是在地震时保护电缆桥架不受损坏。
本文将针对电缆桥架抗震支架的规格型号进行探讨，包括设计要求、选材、制造工艺等方面内容。
二、设计要求电缆桥架抗震支架在设计时需要满足以下要求：1.抗震性能：支架必须能够在地震时保护电缆桥架的完整性和稳定性，防止其发生倒塌或损坏。
2.承载能力：支架需要具备足够的承载能力，能够承受电缆桥架及其上的电缆重量，并经受住外力冲击。
3.耐久性：支架应具备较长的使用寿命，能够在长期使用过程中经受住各种环境因素的影响。
三、选材选择适合的材料是设计电缆桥架抗震支架的关键。
常见的材料包括：1.钢材：钢材具有较高的强度和耐久性，可以满足支架的承载能力要求。
同时，钢材还能够在较大程度上抵抗地震力的作用。
2.铝合金：铝合金具有良好的耐腐蚀性和轻重量比，能够减轻支架自身的重量，从而提高整体的抗震性能。
3.玻璃钢：玻璃钢具有较好的强度和耐腐蚀性，同时也具备较好的绝缘性能，可以减少电缆桥架的电磁干扰。
选择合适的材料需要考虑支架的具体使用环境、承载能力要求以及经济效益等因素。
四、制造工艺制造电缆桥架抗震支架时需要注意以下几点：1.结构设计：支架的结构设计应合理，能够承受扭曲、弯曲等外力，保证其稳定性和可靠性。
2.制造工艺：采用先进的制造工艺，确保支架的制造质量和一致性，提高支架的耐久性和可靠性。
3.安装要求：制造支架时应考虑其安装和固定的方便性，同时还要满足电缆桥架的布线要求。
4.监测与维护：定期对支架进行检测和维护，确保其良好的工作状态和抗震性能。
五、规格型号电缆桥架抗震支架的规格型号可以根据实际需求进行设计和选择。
一般情况下，可以考虑以下因素：1.长度：根据电缆桥架的长度确定支架的长度，确保可以完全覆盖电缆桥架。
2.宽度：根据电缆桥架的宽度确定支架的宽度，确保支架能够稳定地承载电缆桥架。
3.高度：根据电缆桥架的高度确定支架的高度，确保支架能够稳固地支撑电缆桥架。
电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。
它们可以在地下停车场、购物中心、超市和其他地方看到。
电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。
2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。
3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。
电缆保护在严重腐蚀环境下有效。
槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。
电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。
2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。
3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4.桥梁截面的选择如下表所示。
桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。
电缆桥架价格查询规格
电缆桥架是为保护电缆而生的一款产品，它能有用的防止电缆遭到外界环境损坏，从根本上延伸电缆是的使用寿命。
现在市场上形形色色的桥架品牌许多，质量和报价都大不相同。
价钱贵的桥架不一定好，价格实惠的桥架不一定是差的。
以下为电缆桥架规格型号表：
规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）
厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）
电缆桥架的规格选择：
1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
”
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距条件配置。
满足荷载要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
电缆桥架价格查询规格：。
电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
电缆支架在制造过程中，从原料上分：角铁、工程塑料、玻璃钢复合材料等三种，从安装方式上分：预埋式电缆支架、插入式电缆支架、螺栓式电缆支架、组合式电缆支架等。
泛亚电通可根据客户需要生产各类电缆支架。
发电厂和变电所中的电缆，除少数直埋于地下外，其余绝大部分都敷设于电缆支架上的，采用泛亚电通的电缆支架的作用大致有以下几方面：1、泛亚电通电缆支架可以使电缆排列整齐，便于维修。
2、泛亚电通电缆支架使电缆分层架设，保持一定距离，利于散热。
3、泛亚电通电缆支架可以将各种电缆分开敷设，避免相互影响，如控制电缆与电力电缆分开敷设，高压电缆与低压电缆分开敷设。
4、泛亚电通电缆支架利用电缆支架将电缆托起，防止水淹、机械损伤等。
一、角钢电缆支架是电力系统中运用历史最长的电缆支架，因其强度高，能适用于各种场合，制作也比较简单方便，所以一般老的发电厂和变电所使用的电缆支架，基本上都是角钢电缆支架。
角钢电缆支架的缺点是：消耗钢材比较大，在许多恶劣环境条件下，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合，使用角钢电缆支架极易锈蚀，无论镀锌与否，镀锌不过可以延缓锈蚀一年左右，设施的维护费用高，使用寿命也较短。
二、工程塑料电缆支架，前几年，市场上出现了大量的以PVC或聚丙烯为材料的电缆支架，采用注塑成型，该种方法效率高，成本低，其缺点是容易老化，且强度不够。
目前基本上已退出市场。

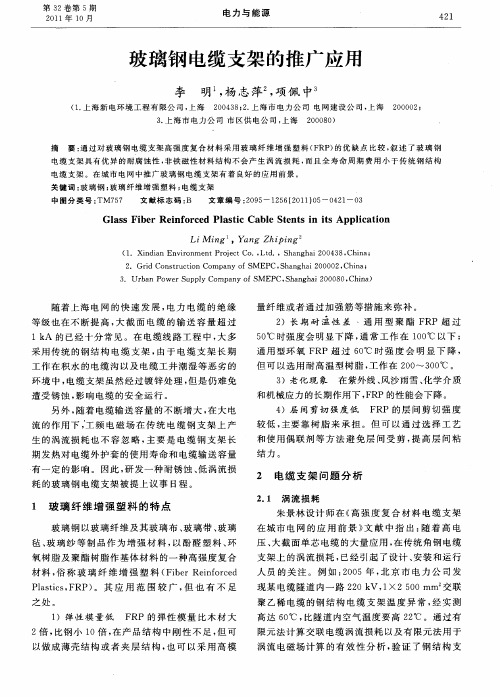

三、玻璃钢电缆支架可根据产品形状和批量大小，使用手糊、拉挤或模压工艺成型。
手糊成型工艺是把浸渍了树脂的玻璃纤维或布在所需形状的产品模具中层合固化而成。
可以生产形状复杂制品。
但生产效率低，产品质量重现性差，环境污染大。
因此，只适合批量极小的制品使用。
拉挤成型工艺是把浸渍了树脂的连续长纤维，在加热条件下，经过模具，拉挤出连续的可以是无限长（理论上）的制品，再根据需要切割成一定长度。
但形状单一，只能制造等截面制品。
模压工艺成型是一种综合性能较为理想的电缆支架成型工艺。
电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为功效大体雷同，实在不然。
桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的差别，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大（200×100到600×200),http://qiaojia-zj.1912china1/，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差别较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。
