逆变直流手工弧焊机和逆变单管IGBT直流手工弧焊机有什么区别

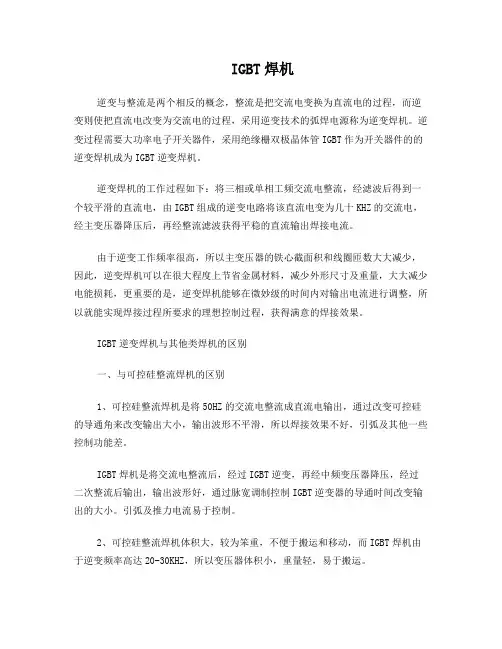

IGBT焊机逆变与整流是两个相反的概念，整流是把交流电变换为直流电的过程，而逆变则使把直流电改变为交流电的过程，采用逆变技术的弧焊电源称为逆变焊机。

逆变过程需要大功率电子开关器件，采用绝缘栅双极晶体管IGBT作为开关器件的的逆变焊机成为IGBT逆变焊机。

逆变焊机的工作过程如下：将三相或单相工频交流电整流，经滤波后得到一个较平滑的直流电，由IGBT组成的逆变电路将该直流电变为几十KHZ的交流电，经主变压器降压后，再经整流滤波获得平稳的直流输出焊接电流。

由于逆变工作频率很高，所以主变压器的铁心截面积和线圈匝数大大减少，因此，逆变焊机可以在很大程度上节省金属材料，减少外形尺寸及重量，大大减少电能损耗，更重要的是，逆变焊机能够在微妙级的时间内对输出电流进行调整，所以就能实现焊接过程所要求的理想控制过程，获得满意的焊接效果。

IGBT逆变焊机与其他类焊机的区别一、与可控硅整流焊机的区别1、可控硅整流焊机是将50HZ的交流电整流成直流电输出，通过改变可控硅的导通角来改变输出大小，输出波形不平滑，所以焊接效果不好，引弧及其他一些控制功能差。

IGBT焊机是将交流电整流后，经过IGBT逆变，再经中频变压器降压，经过二次整流后输出，输出波形好，通过脉宽调制控制IGBT逆变器的导通时间改变输出的大小。

引弧及推力电流易于控制。

2、可控硅整流焊机体积大，较为笨重，不便于搬运和移动，而IGBT焊机由于逆变频率高达20-30KHZ，所以变压器体积小，重量轻，易于搬运。

3、逆变焊机比整流焊机省电约30%左右。

4、IGBT逆变焊机控制及主电路较为简单。

加之北京时代焊机采用软开关的逆变技术，所以可靠性高，故障点少，易于维修。

二、与SCR逆变焊机的区别1、可控硅是电流型控制元件，控制较复杂，也是半控元件，一般采用调频方式来控制；IGBT是电压型控制元件，易于控制，一般采用脉宽调制。

2、逆变频率不同：由于SCR的开关时间较长，所以频率不能太高，一般在3-5KHZ左右，而IGBT器件的开关频率较高。

逆变电焊机基本知识
一、逆变电焊机
逆变式弧焊电源，又称弧焊逆变器，是一种新型的焊接电源。

这种电源一般是将三相工频（50Hz）交流网路电压，先经输入整流器整流和滤波，变成直流，再通过大功率开关电子元件的交替开关作用，逆变成几kHz~几十kHz的中频交流电压，同时经变压器降至适合于焊接的几十伏电压后，再次整流并经电抗滤波输出相当平稳的直流焊接电流。

二、逆变电焊机的工作原理
将三相或单相工频交流电整流,经滤波后得到一个较光滑的直流电,由IGBT构成的逆变电路将该直流电变为几十KHZ 的交流电,经主变压器降压后,再经整流滤波获得平顺的直流输出焊接电流。

三、逆变电焊机的优点
由于逆变工作频率很高，所以主变压器的铁心截面积和线圈匝数大大减少，因此，逆变焊机可以在很大程度上节省金属材料，减少外形尺寸及重量，大大减少电能损耗，更重要的是，逆变焊机能够在微秒级的时间内对输出电流进行调整，所以就能实现焊接过程所要求的理想控制过程，获得满意的焊接效果。

四、逆变电焊机的焊接特点
焊接机头是将焊接能源设备输出的能量转换成焊接热，并不断送进焊接材料，同时机头自身向前移动，实现焊接。

1.手工电弧焊用的电焊钳，随电焊条的熔化，须不断手动向下送进电焊条，并向前移动形成焊缝。

2.自动焊机有自动送进焊丝机构，并有机头行走机构使机头向前移动。

常用的有小车式和悬挂式机头两种。

3.电阻点焊和凸焊的焊接机头是电极及其加压机构，用以对工件施加压力和通电。

4.缝焊另有传动机构，以带动工件移动。

对焊时需要有静、动夹具和夹具夹紧机构，以及移动夹具和顶锻机构。

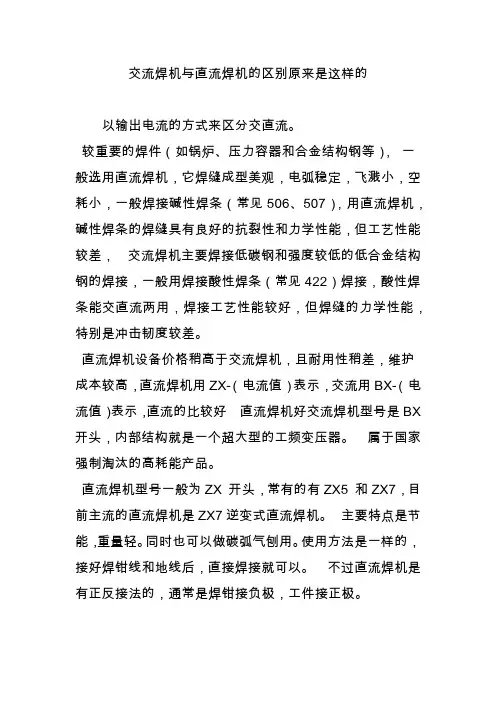

交流焊机与直流焊机的区别原来是这样的
以输出电流的方式来区分交直流。

较重要的焊件（如锅炉、压力容器和合金结构钢等），一般选用直流焊机，它焊缝成型美观，电弧稳定，飞溅小，空耗小，一般焊接碱性焊条（常见506、507），用直流焊机，碱性焊条的焊缝具有良好的抗裂性和力学性能，但工艺性能较差，交流焊机主要焊接低碳钢和强度较低的低合金结构钢的焊接，一般用焊接酸性焊条（常见422）焊接，酸性焊条能交直流两用，焊接工艺性能较好，但焊缝的力学性能，特别是冲击韧度较差。

直流焊机设备价格稍高于交流焊机，且耐用性稍差，维护成本较高，直流焊机用ZX-（电流值）表示，交流用BX-（电流值）表示，直流的比较好直流焊机好交流焊机型号是BX 开头，内部结构就是一个超大型的工频变压器。

属于国家强制淘汰的高耗能产品。

直流焊机型号一般为ZX 开头，常有的有ZX5 和ZX7，目前主流的直流焊机是ZX7逆变式直流焊机。

主要特点是节能，重量轻。

同时也可以做碳弧气刨用。

使用方法是一样的，接好焊钳线和地线后，直接焊接就可以。

不过直流焊机是有正反接法的，通常是焊钳接负极，工件接正极。

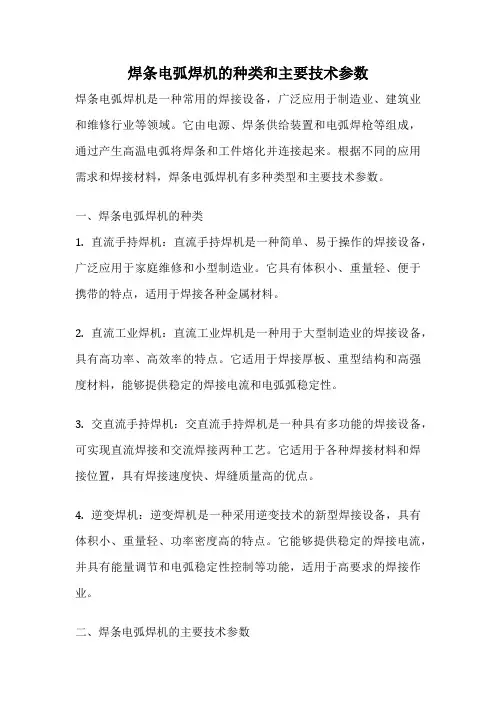

弧焊机的分类弧焊机是一种常见的焊接设备，广泛应用于各个行业。

根据其不同的特点和用途，可以将弧焊机分为几个不同的分类。

下面将对弧焊机的分类进行详细介绍。

一、按焊接方式分类1. 手工弧焊机：这是最常见的一种弧焊机，操作简单，适用于小型焊接作业。

操作人员通过手持电焊枪进行焊接，具有灵活性强的特点。

但由于需要人工操作，生产效率较低。

2. 自动弧焊机：这种弧焊机可以实现自动化焊接，适用于大批量、重复性的焊接作业。

自动弧焊机通常通过程序控制焊接过程，具有高效、精确的特点。

二、按电源分类1. 直流弧焊机：直流弧焊机的电源是直流电，适用于焊接低碳钢、不锈钢等材料。

直流弧焊机具有焊接稳定、电弧容易点燃等优点，价格相对较低。

2. 交流弧焊机：交流弧焊机的电源是交流电，适用于焊接铝合金等材料。

交流弧焊机具有焊接速度快、熔池稳定等优点，价格相对较高。

三、按焊接材料分类1. 钢结构焊接机：这种焊机适用于焊接各种类型的钢结构，如框架、梁柱等。

钢结构焊接机通常具有较大的焊接电流和电压范围，能够满足焊接不同材料和厚度的要求。

2. 铝合金焊接机：这种焊机适用于焊接铝合金制品，如汽车、飞机等。

铝合金焊接机通常具有稳定的焊接电流和电压输出，能够满足对焊缝质量和外观要求较高的应用。

四、按焊接方法分类1. MMA焊机：MMA（Manual Metal Arc）焊机是一种手工电弧焊机，适用于焊接各种金属材料。

MMA焊机具有移动方便、适应性强等特点，广泛应用于建筑、船舶等行业。

2. TIG焊机：TIG（Tungsten Inert Gas）焊机是一种氩弧焊机，适用于焊接不锈钢、铜等材料。

TIG焊机具有焊缝质量高、热影响区小等优点，适用于对焊接质量要求较高的场合。

3. MIG/MAG焊机：MIG（Metal Inert Gas）焊机和MAG （Metal Active Gas）焊机是一种惰性气体保护焊机，适用于焊接各种金属材料。

MIG/MAG焊机具有焊接效率高、操作简单等优点，广泛应用于汽车制造、压力容器等行业。

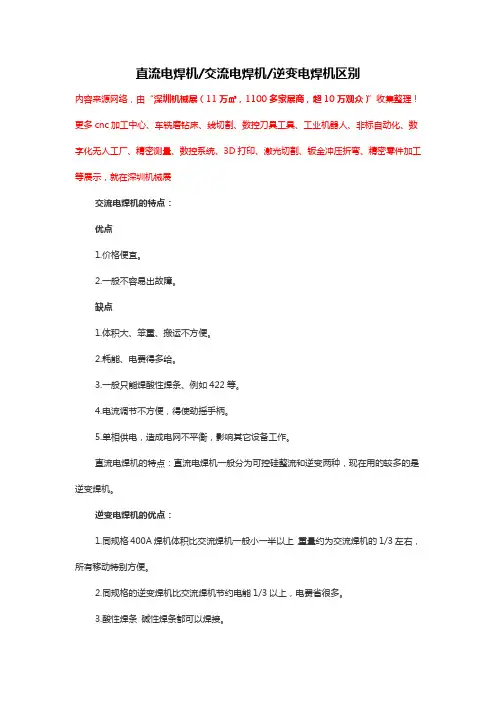

直流电焊机/交流电焊机/逆变电焊机区别内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展交流电焊机的特点：优点1.价格便宜。

2.一般不容易出故障。

缺点1.体积大、笨重、搬运不方便。

2.耗能、电费得多给。

3.一般只能焊酸性焊条、例如422等。

4.电流调节不方便，得使劲摇手柄。

5.单相供电，造成电网不平衡，影响其它设备工作。

直流电焊机的特点：直流电焊机一般分为可控硅整流和逆变两种，现在用的较多的是逆变焊机。

逆变电焊机的优点：1.同规格400A焊机体积比交流焊机一般小一半以上，重量约为交流焊机的1/3左右，所有移动特别方便。

2.同规格的逆变焊机比交流焊机节约电能1/3以上，电费省很多。

3.酸性焊条碱性焊条都可以焊接。

4.电流调节很方便，只要旋一下电位器就可以，一般焊机还有电流预显功能5. 三相供电，对电网影响较小。

逆变电焊机缺点：1.价格相对较高。

2.维修比较复杂，一般需要专业人员维修。

逆变焊机焊接效果好，主要区别在于重量方面，重量是交流焊机的三分之一甚至更轻，移动方便，适合时代的需要。

在焊接的时候，逆变焊机有热引弧功能，起弧更方便、而且交流焊机的耗电量比直流焊机的要大得多，因此省电更是直流焊机的一大特色。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。

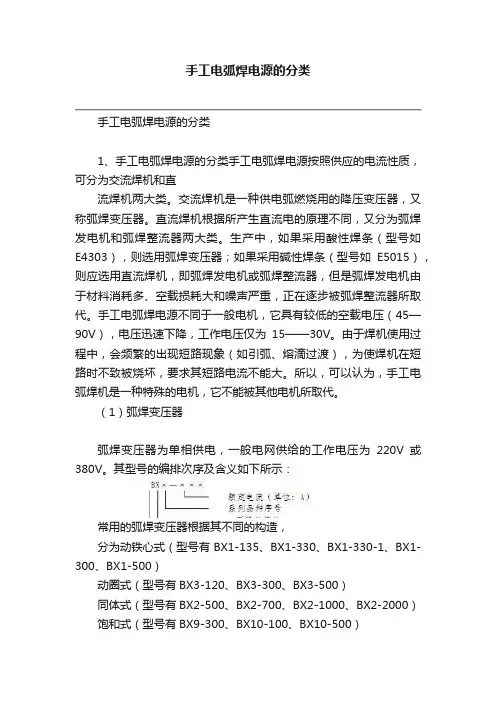

手工电弧焊电源的分类手工电弧焊电源的分类1、手工电弧焊电源的分类手工电弧焊电源按照供应的电流性质，可分为交流焊机和直流焊机两大类。

交流焊机是一种供电弧燃烧用的降压变压器，又称弧焊变压器。

直流焊机根据所产生直流电的原理不同，又分为弧焊发电机和弧焊整流器两大类。

生产中，如果采用酸性焊条（型号如E4303），则选用弧焊变压器；如果采用碱性焊条（型号如E5015），则应选用直流焊机，即弧焊发电机或弧焊整流器，但是弧焊发电机由于材料消耗多、空载损耗大和噪声严重，正在逐步被弧焊整流器所取代。

手工电弧焊电源不同于一般电机，它具有较低的空载电压（45—90V），电压迅速下降，工作电压仅为15——30V。

由于焊机使用过程中，会频繁的出现短路现象（如引弧、熔滴过渡），为使焊机在短路时不致被烧坏，要求其短路电流不能大。

所以，可以认为，手工电弧焊机是一种特殊的电机，它不能被其他电机所取代。

（1）弧焊变压器弧焊变压器为单相供电，一般电网供给的工作电压为220V或380V。

其型号的编排次序及含义如下所示：常用的弧焊变压器根据其不同的构造，分为动铁心式（型号有BX1-135、BX1-330、BX1-330-1、BX1-300、BX1-500）动圈式（型号有BX3-120、BX3-300、BX3-500）同体式（型号有BX2-500、BX2-700、BX2-1000、BX2-2000）饱和式（型号有BX9-300、BX10-100、BX10-500）抽头式（型号有BX-120、BX-200、BX5-120、BX6-120、BX6-120-1、BX6-120-2、BXD6-120）分体式（型号有BP-3×500）等五种。

1)BX1-330型弧焊变压器该焊机属于动铁心式。

焊机的空载电压为60-70V，焊接电流调节范围为50-450A，焊接电流的调节方式有粗调节和细调节两种。

粗调节是通过改变次级线圈的不同接法及匝数来实现，具体方法是改变粗调电流接线板上的搭铁位臵。

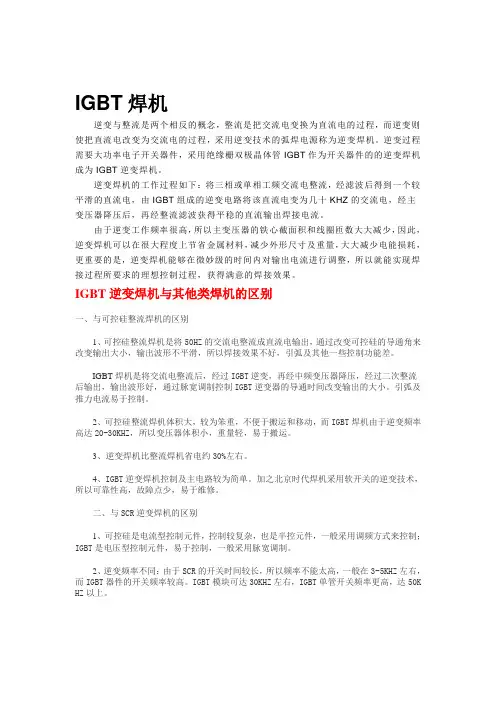

IGBT焊机逆变与整流是两个相反的概念，整流是把交流电变换为直流电的过程，而逆变则使把直流电改变为交流电的过程，采用逆变技术的弧焊电源称为逆变焊机。

逆变过程需要大功率电子开关器件，采用绝缘栅双极晶体管IGBT作为开关器件的的逆变焊机成为IGBT逆变焊机。

逆变焊机的工作过程如下：将三相或单相工频交流电整流，经滤波后得到一个较平滑的直流电，由IGBT组成的逆变电路将该直流电变为几十KHZ的交流电，经主变压器降压后，再经整流滤波获得平稳的直流输出焊接电流。

由于逆变工作频率很高，所以主变压器的铁心截面积和线圈匝数大大减少，因此，逆变焊机可以在很大程度上节省金属材料，减少外形尺寸及重量，大大减少电能损耗，更重要的是，逆变焊机能够在微妙级的时间内对输出电流进行调整，所以就能实现焊接过程所要求的理想控制过程，获得满意的焊接效果。

IGBT逆变焊机与其他类焊机的区别一、与可控硅整流焊机的区别1、可控硅整流焊机是将50HZ的交流电整流成直流电输出，通过改变可控硅的导通角来改变输出大小，输出波形不平滑，所以焊接效果不好，引弧及其他一些控制功能差。

IGBT焊机是将交流电整流后，经过IGBT逆变，再经中频变压器降压，经过二次整流后输出，输出波形好，通过脉宽调制控制IGBT逆变器的导通时间改变输出的大小。

引弧及推力电流易于控制。

2、可控硅整流焊机体积大，较为笨重，不便于搬运和移动，而IGBT焊机由于逆变频率高达20-30KHZ，所以变压器体积小，重量轻，易于搬运。

3、逆变焊机比整流焊机省电约30%左右。

4、IGBT逆变焊机控制及主电路较为简单。

加之北京时代焊机采用软开关的逆变技术，所以可靠性高，故障点少，易于维修。

二、与SCR逆变焊机的区别1、可控硅是电流型控制元件，控制较复杂，也是半控元件，一般采用调频方式来控制；IGBT是电压型控制元件，易于控制，一般采用脉宽调制。

2、逆变频率不同：由于SCR的开关时间较长，所以频率不能太高，一般在3-5KHZ左右，而IGBT器件的开关频率较高。

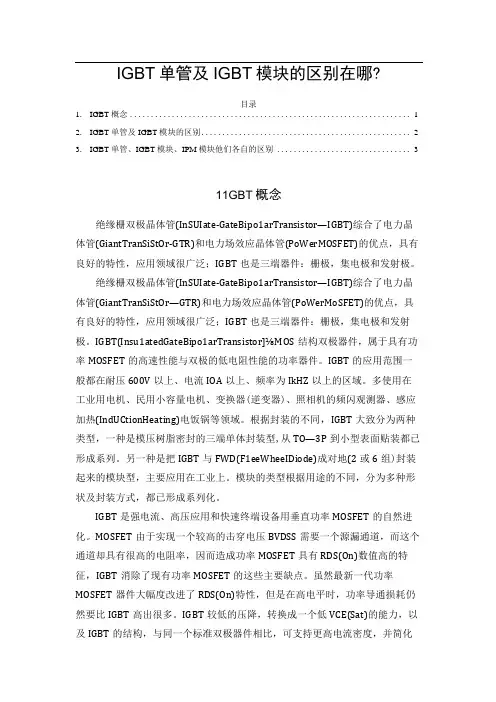

IGBT单管及IGBT模块的区别在哪?目录1.IGBT概念 (1)2.IGBT单管及IGBT模块的区别 (2)3.IGBT单管、IGBT模块、IPM模块他们各自的区别 (3)11GBT概念绝缘栅双极晶体管(InSUIate-GateBipo1arTransistor—IGBT)综合了电力晶体管(GiantTranSiStOr-GTR)和电力场效应晶体管(PoWerMOSFET)的优点，具有良好的特性，应用领域很广泛；IGBT也是三端器件：栅极，集电极和发射极。

绝缘栅双极晶体管(InSUIate-GateBipo1arTransistor—IGBT)综合了电力晶体管(GiantTranSiStOr—GTR)和电力场效应晶体管(PoWerMoSFET)的优点，具有良好的特性，应用领域很广泛；IGBT也是三端器件：栅极，集电极和发射极。

IGBT(Insu1atedGateBipo1arTransistor]⅛MOS结构双极器件，属于具有功率MOSFET的高速性能与双极的低电阻性能的功率器件。

IGBT的应用范围一般都在耐压600V以上、电流IOA以上、频率为IkHZ以上的区域。

多使用在工业用电机、民用小容量电机、变换器(逆变器)、照相机的频闪观测器、感应加热(IndUCtionHeating)电饭锅等领域。

根据封装的不同，IGBT大致分为两种类型，一种是模压树脂密封的三端单体封装型,从TO—3P到小型表面贴装都已形成系列。

另一种是把IGBT与FWD(F1eeWheeIDiode)成对地(2或6组)封装起来的模块型，主要应用在工业上。

模块的类型根据用途的不同，分为多种形状及封装方式，都已形成系列化。

IGBT是强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。

MOSFET由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(On)数值高的特征，IGBT消除了现有功率MOSFET的这些主要缺点。
