滤波与功率谱估计

清华大学《数字信号处理》期末作业2013 年 1 月第一题掌握去噪的方法1.1 题目描述MATLAB 中的数据文件noisdopp 含有噪声，该数据的抽样频率未知。

调出该数据，用你学过的滤波方法和奇异值分解的方法对其去噪。

要求：1．尽可能多地去除噪声，而又不损害原信号；2．给出你去噪的原理与方法；给出说明去噪效果的方法或指标；3．形成报告时应包含上述内容及必要的图形，并附上原程序。

1.2 信号特性分析MATLAB所给noisdopp信号极其频域特征如图1.1、图1.2。

图1.1含有噪声的noisdopp信号图1.2 noisdopp 信号频域特性其中横坐标f 采用归一化频率，即未知抽样频率Fs 对应2（与滤波器设计时参数一致）。

信号基本特性是一个幅值和频率逐渐增加的正弦信号叠加噪声，噪声为均匀的近似白噪声，没有周期等特点。

因为噪声信号能量在全频带均匀分布，滤波器截止频率过低则信号损失大，过高则噪声抑制小，认为频谱中含有毛刺较多的部分即为信噪比较小的部分，滤除这部分可以达到较好的滤波效果。

先给定去噪效果的评定指标。

信号开始阶段频率较高（如图1.3，红圈为信号值），一周期内采样点4~5个，即信号归一化频率达到0.4~0.5（Fs=2），难以从频域将这部分信号同噪声分离，滤波后信号损失较大，故对前128点用信噪比考察其滤波效果，定义：22()10lg (()())k k xk SN R y k x k =-∑∑其中，()x k 为原nosidopp 信号，()y k 为滤波后信号。

SNR 越大表示滤除部分能力越小，可以反映滤波后信号对原信号的跟踪能力，对前128点主要考察SNR ，越大滤波器性能越好。

对128点以后的点，信号能量集中在低频部分，滤波后效果不仅仅需考察SNR ，同时考察滤波后信号的平滑程度。

定义平滑指标[1]22((1)())((1)())k k y k y k r x k x k +-=+-∑∑r 越小表示滤波后信号相比原信号更加平滑，滤波效果更好。

功率谱计算功率谱估计在现代信号处理中是一个很重要的课题，涉及的问题很多。

在这里，结合matlab，我做一个粗略介绍。

功率谱估计可以分为经典谱估计方法与现代谱估计方法。

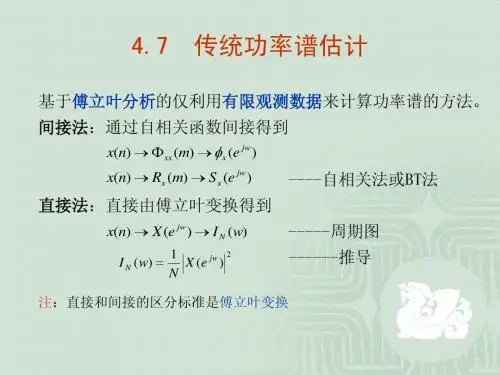

经典谱估计中最简单的就是周期图法，又分为直接法与间接法。

直接法先取N点数据的傅里叶变换（即频谱），然后取频谱与其共轭的乘积，就得到功率谱的估计；间接法先计算N点样本数据的自相关函数，然后取自相关函数的傅里叶变换，即得到功率谱的估计.都可以编程实现，很简单。

在matlab中，周期图法可以用函数periodogram实现。

但是周期图法估计出的功率谱不够精细，分辨率比较低。

因此需要对周期图法进行修正，可以将信号序列x(n)分为n个不相重叠的小段，分别用周期图法进行谱估计，然后将这n段数据估计的结果的平均值作为整段数据功率谱估计的结果。

还可以将信号序列x(n)重叠分段，分别计算功率谱，再计算平均值作为整段数据的功率谱估计。

这2种称为分段平均周期图法，一般后者比前者效果好。

加窗平均周期图法是对分段平均周期图法的改进，即在数据分段后，对每段数据加一个非矩形窗进行预处理，然后在按分段平均周期图法估计功率谱。

相对于分段平均周期图法，加窗平均周期图法可以减小频率泄漏，增加频峰的宽度。

welch法就是利用改进的平均周期图法估计估计随机信号的功率谱，它采用信号分段重叠，加窗，FFT等技术来计算功率谱。

与周期图法比较，welch法可以改善估计谱曲线的光滑性，大大提高谱估计的分辨率。

matlab中，welch法用函数psd实现。

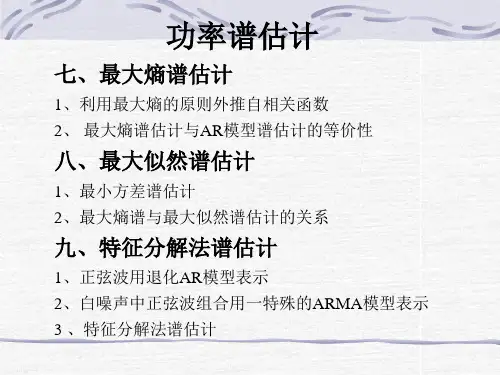

调用格式如下：[Pxx,F] = PSD(X,NFFT,Fs,WINDOW,NOVERLAP)X：输入样本数据NFFT：FFT点数Fs:采样率WINDOW：窗类型NOVERLAP，重叠长度现代谱估计主要针对经典谱估计分辨率低和方差性不好提出的，可以极大的提高估计的分辨率和平滑性。

可以分为参数模型谱估计和非参数模型谱估计。

参数模型谱估计有AR模型，MA模型，ARMA模型等；非参数模型谱估计有最小方差法和MUSIC法等。

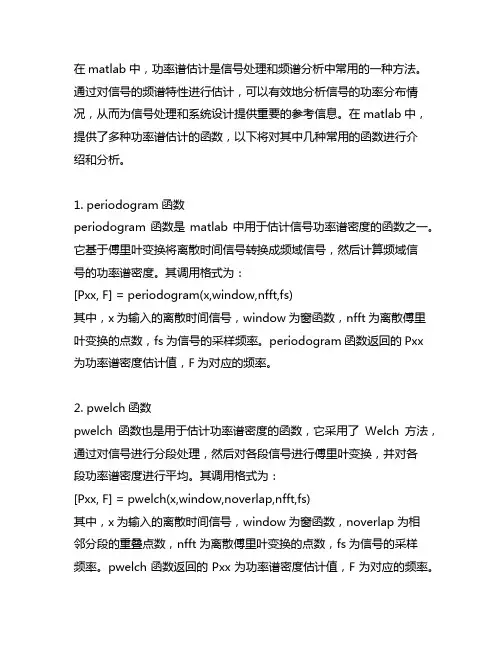

在matlab中，功率谱估计是信号处理和频谱分析中常用的一种方法。

通过对信号的频谱特性进行估计，可以有效地分析信号的功率分布情况，从而为信号处理和系统设计提供重要的参考信息。

在matlab中，提供了多种功率谱估计的函数，以下将对其中几种常用的函数进行介绍和分析。

1. periodogram函数periodogram函数是matlab中用于估计信号功率谱密度的函数之一。

它基于傅里叶变换将离散时间信号转换成频域信号，然后计算频域信号的功率谱密度。

其调用格式为：[Pxx, F] = periodogram(x,window,nfft,fs)其中，x为输入的离散时间信号，window为窗函数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。

periodogram函数返回的Pxx 为功率谱密度估计值，F为对应的频率。

2. pwelch函数pwelch函数也是用于估计功率谱密度的函数，它采用了Welch方法，通过对信号进行分段处理，然后对各段信号进行傅里叶变换，并对各段功率谱密度进行平均。

其调用格式为：[Pxx, F] = pwelch(x,window,noverlap,nfft,fs)其中，x为输入的离散时间信号，window为窗函数，noverlap为相邻分段的重叠点数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。

pwelch函数返回的Pxx为功率谱密度估计值，F为对应的频率。

3. cpsd函数cpsd函数用于估计信号的交叉功率谱密度，即两个信号之间的频谱特性。

其调用格式为：[Pxy, F] = cpsd(x,y,window,noverlap,nfft,fs)其中，x和y为输入的两个离散时间信号，window为窗函数，noverlap为相邻分段的重叠点数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。

cpsd函数返回的Pxy为交叉功率谱密度估计值，F为对应的频率。

4. mscohere函数mscohere函数用于估计信号的相干函数，即两个信号之间的相关性。

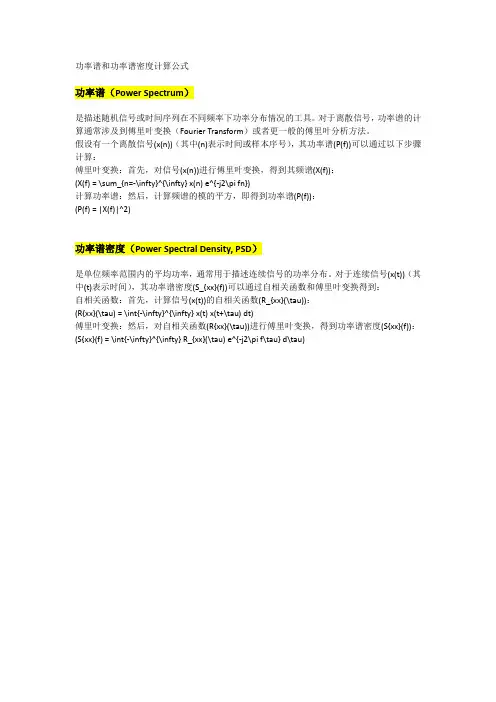

功率谱和功率谱密度计算公式
功率谱（Power Spectrum）
是描述随机信号或时间序列在不同频率下功率分布情况的工具。

对于离散信号，功率谱的计算通常涉及到傅里叶变换（Fourier Transform）或者更一般的傅里叶分析方法。

假设有一个离散信号(x(n))（其中(n)表示时间或样本序号），其功率谱(P(f))可以通过以下步骤计算：
傅里叶变换：首先，对信号(x(n))进行傅里叶变换，得到其频谱(X(f))：
(X(f) = \sum_{n=-\infty}^{\infty} x(n) e^{-j2\pi fn})
计算功率谱：然后，计算频谱的模的平方，即得到功率谱(P(f))：
(P(f) = |X(f)|^2)
功率谱密度（Power Spectral Density, PSD）
是单位频率范围内的平均功率，通常用于描述连续信号的功率分布。

对于连续信号(x(t))（其中(t)表示时间），其功率谱密度(S_{xx}(f))可以通过自相关函数和傅里叶变换得到：
自相关函数：首先，计算信号(x(t))的自相关函数(R_{xx}(\tau))：
(R{xx}(\tau) = \int{-\infty}^{\infty} x(t) x(t+\tau) dt)
傅里叶变换：然后，对自相关函数(R{xx}(\tau))进行傅里叶变换，得到功率谱密度(S{xx}(f))：(S{xx}(f) = \int{-\infty}^{\infty} R_{xx}(\tau) e^{-j2\pi f\tau} d\tau)。

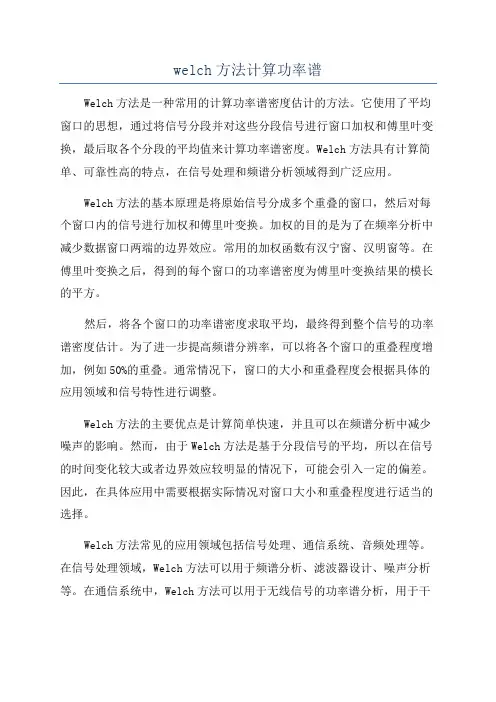

welch方法计算功率谱Welch方法是一种常用的计算功率谱密度估计的方法。

它使用了平均窗口的思想，通过将信号分段并对这些分段信号进行窗口加权和傅里叶变换，最后取各个分段的平均值来计算功率谱密度。

Welch方法具有计算简单、可靠性高的特点，在信号处理和频谱分析领域得到广泛应用。

Welch方法的基本原理是将原始信号分成多个重叠的窗口，然后对每个窗口内的信号进行加权和傅里叶变换。

加权的目的是为了在频率分析中减少数据窗口两端的边界效应。

常用的加权函数有汉宁窗、汉明窗等。

在傅里叶变换之后，得到的每个窗口的功率谱密度为傅里叶变换结果的模长的平方。

然后，将各个窗口的功率谱密度求取平均，最终得到整个信号的功率谱密度估计。

为了进一步提高频谱分辨率，可以将各个窗口的重叠程度增加，例如50%的重叠。

通常情况下，窗口的大小和重叠程度会根据具体的应用领域和信号特性进行调整。

Welch方法的主要优点是计算简单快速，并且可以在频谱分析中减少噪声的影响。

然而，由于Welch方法是基于分段信号的平均，所以在信号的时间变化较大或者边界效应较明显的情况下，可能会引入一定的偏差。

因此，在具体应用中需要根据实际情况对窗口大小和重叠程度进行适当的选择。

Welch方法常见的应用领域包括信号处理、通信系统、音频处理等。

在信号处理领域，Welch方法可以用于频谱分析、滤波器设计、噪声分析等。

在通信系统中，Welch方法可以用于无线信号的功率谱分析，用于干扰分析和频域特征提取等。

在音频处理中，Welch方法可以用于语音信号的频谱分析和音频信号的特征提取等。

总结来说，Welch方法是一种基于信号分段和平均的功率谱密度估计方法。

它通过将信号分成多个窗口，并对每个窗口内的信号进行加权和傅里叶变换来计算功率谱密度。

Welch方法具有计算简单、可靠性高的特点，在信号处理和频谱分析领域得到广泛应用。

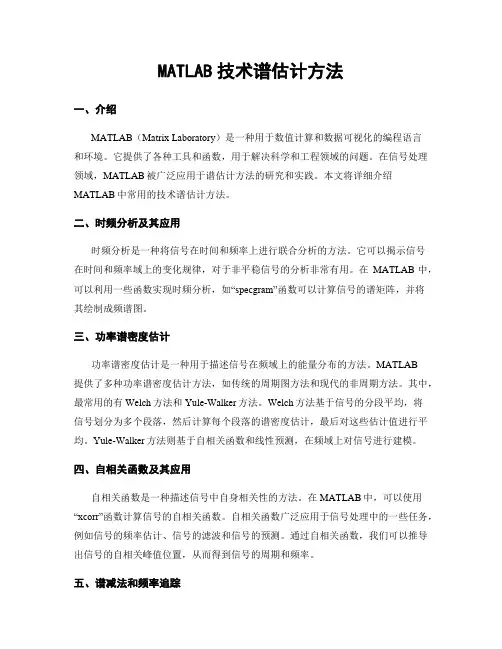

MATLAB技术谱估计方法一、介绍MATLAB（Matrix Laboratory）是一种用于数值计算和数据可视化的编程语言和环境。

它提供了各种工具和函数，用于解决科学和工程领域的问题。

在信号处理领域，MATLAB被广泛应用于谱估计方法的研究和实践。

本文将详细介绍MATLAB中常用的技术谱估计方法。

二、时频分析及其应用时频分析是一种将信号在时间和频率上进行联合分析的方法。

它可以揭示信号在时间和频率域上的变化规律，对于非平稳信号的分析非常有用。

在MATLAB中，可以利用一些函数实现时频分析，如“specgram”函数可以计算信号的谱矩阵，并将其绘制成频谱图。

三、功率谱密度估计功率谱密度估计是一种用于描述信号在频域上的能量分布的方法。

MATLAB提供了多种功率谱密度估计方法，如传统的周期图方法和现代的非周期方法。

其中，最常用的有Welch方法和Yule-Walker方法。

Welch方法基于信号的分段平均，将信号划分为多个段落，然后计算每个段落的谱密度估计，最后对这些估计值进行平均。

Yule-Walker方法则基于自相关函数和线性预测，在频域上对信号进行建模。

四、自相关函数及其应用自相关函数是一种描述信号中自身相关性的方法。

在MATLAB中，可以使用“xcorr”函数计算信号的自相关函数。

自相关函数广泛应用于信号处理中的一些任务，例如信号的频率估计、信号的滤波和信号的预测。

通过自相关函数，我们可以推导出信号的自相关峰值位置，从而得到信号的周期和频率。

五、谱减法和频率追踪谱减法是一种常用的去噪方法，它利用信号的谱特性对噪声进行削减。

在MATLAB中，可以使用“pwelch”函数计算信号的功率谱密度估计，然后利用简单的减法运算去除噪声。

频率追踪是一种用于追踪信号频率变化的方法，对于非稳定信号的分析尤为重要。

MATLAB提供了多种频率追踪方法，如“pmtm”函数和“arburg”函数，可以帮助我们准确地追踪信号的频率变化。

一、概念:1. 匹配滤波器。

概念：所谓匹配滤波器是指输出判决时刻信噪比最大的最佳线性滤波器。

应用:在数字信号检测和雷达信号的检测中具有特别重要的意义。

在输出信噪比最大准则下设计一个线性滤波器是具有实际意义的。

2. 卡尔曼滤波工作原理及其基本公式(百度百科)首先,我们先要引入一个离散控制过程的系统。

该系统可用一个线性随机微分方程（Linear StoｃhastiｃDifferｅｎce equatiｏn）来描述：X(k）=A X(k－1)+BＵ(k)+W(ｋ)再加上系统的测量值:Z(k)＝ＨＸ(k)+V(k)上两式子中，Ｘ(k)是k时刻的系统状态,U(k）是k时刻对系统的控制量。

A和B是系统参数，对于多模型系统,他们为矩阵。

Z(k)是k时刻的测量值,H是测量系统的参数，对于多测量系统,H为矩阵。

Ｗ(k)和V（k)分别表示过程和测量的噪声。

他们被假设成高斯白噪声(Whｉte ＧausｓｉaｎNoiｓe），他们的coｖaｒiancｅ分别是Q，R（这里我们假设他们不随系统状态变化而变化）。

对于满足上面的条件(线性随机微分系统,过程和测量都是高斯白噪声),卡尔曼滤波器是最优的信息处理器。

下面我们来用他们结合他们的covariａncｅs来估算系统的最优化输出（类似上一节那个温度的例子）。

首先我们要利用系统的过程模型，来预测下一状态的系统。

假设现在的系统状态是k,根据系统的模型,可以基于系统的上一状态而预测出现在状态：Ｘ(k|ｋ－1）=A X(k-１|k－1）+B U(k) ……….．(1)式(１)中，X（k|k-1)是利用上一状态预测的结果，X（k-１|k－１)是上一状态最优的结果,Ｕ(k)为现在状态的控制量，如果没有控制量,它可以为0。

到现在为止，我们的系统结果已经更新了,可是,对应于X(ｋ｜k-1)的covａｒiancｅ还没更新。

我们用P表示covａｒianｃe:P(k|ｋ-１)=A P(k-1｜ｋ－１)Ａ’+Q (2)式(2)中,P（k｜ｋ－1）是X（k|k-1)对应的covaｒｉaｎce,P(ｋ-１|k-1）是Ｘ(k-1|k-1)对应的cｏvariaｎce,A’表示A的转置矩阵,Q是系统过程的cｏvａriance。

现代信号处理大型作业一．试用奇阶互补法设计两带滤波器组(高、低通互补)，进而实现四带滤波器组；并画出其频响。

滤波器设计参数为：F p ＝1.7KHz , F r ＝2.3KHz , F s ＝8KHz , A rmin ≥70dB 。

（一）、分析与通常的滤波器相比，互补滤波器具有优良的结构特性和结构特性，具有较低的噪声能量和系数敏感性，其定义如下：一组滤波器H 12(),(),.......()Z H Z H Z n 如果满足下式：He Kjw k n(),==∑110<w<2π 则称这组滤波器为幅度互补滤波器;如果满足下式：He kjw k n()=∑=121, 0<w<2π则称这组滤波器为功率互补滤波器，同时互补滤波器还应该满足：Hz A z kk n()()=∑=1其中A(z)为全通函数，适当的选择全通函数，可以使两带函数具有所需要的低通和高通特性。

（二）、设计步骤(1) 对Fp 、Fr 进行预畸);();(''FsFrtg FsFptg r p ∏=Ω∏=Ω(2) 计算'''*r p c ΩΩ=Ω，判断'c Ω是否等于1，即该互补滤波器是否为互补镜像滤波器(3) 计算相关系数⎪⎩⎪⎨⎧-==+++=+-=-=ΩΩ=--=偶数)N 为(;21奇数)N 为 (;;lg /)16/1lg(;150152;1121;1;;])110)(110[(1213090500''02'''211－min1.0min1.0i i u q k N q q q q q k k q k k k k rp Ar Ap;)2cos()1(21))12(sin()1(21)1(21'2∑∑∞=∞=+-++-=Ωm mm m m m m i u Nm q u Nm q q ππ;42⎥⎦⎤⎢⎣⎡=N N;221N N N -⎥⎦⎤⎢⎣⎡=;)/1)(1(2'2'k k v i i i Ω-Ω-=12'1212,1;12N i v i i i =Ω+=--α 22'22,1;12N i v iii =Ω+=β (4) 互补镜像滤波器的数字实现;22i ii A αα+-=;22iii B ββ+-=1221,1;1)(N i ZA Z A Z H i i i =++=∏--22212,1;1)(N i ZB Z B Z Z H i i i =++=∏--- )];()([21)(21Z H Z H Z H L +=（三）、程序与结果 1． 二带滤波器组 （1） 源程序： clear; clf;Fp=1700;Fr=2300;Fs=8000; Wp=tan(pi*Fp/Fs); Wr=tan(pi*Fr/Fs); Wc=sqrt(Wp*Wr); k=Wp/Wr;k1=sqrt(sqrt(1-k^2)); q0=0.5*(1-k1)/(1+k1);q=q0+2*q0^5+15*q0^9+150*q0^13; N=11;N2=fix(N/4); M=fix(N/2); N1=M-N2; for jj=1:M a=0;for m=0:5a=a+(-1)^m*q^(m*(m+1))*sin((2*m+1)*pi*jj/N);%N is odd, u=j end ab=0;for m=1:5b=b+(-1)^m*q^(m^2)*cos(2*m*pi*jj/N); end bW(jj)=2*q^0.25*a/(1+2*b);V(jj)=sqrt((1-k*W(jj)^2)*(1-W(jj)^2/k)); endfor i=1:N1alpha(i)=2*V(2*i-1)/(1+W(2*i-1)^2); endfor i=1:N2beta(i)=2*V(2*i)/(1+W(2*i)^2); endfor i=1:N1a(i)=(1-alpha(i)*Wc+Wc^2)/(1+alpha(i)*Wc+Wc^2); endfor i=1:N2b(i)=(1-beta(i)*Wc+Wc^2)/(1+beta(i)*Wc+Wc^2); endw=0:0.0001:0.5;LP=zeros(size(w));HP=zeros(size(w));for n=1:length(w)z=exp(j*w(n)*2*pi);H1=1;for i=1:N1H1=H1*(a(i)+z^(-2))/(1+a(i)*z^(-2)) ;endH2=1/z;for i=1:N2H2=H2*(b(i)+z^(-2))/(1+b(i)*z^(-2));endLP(n)=abs((H1+H2)/2);HP(n)=abs((H1-H2)/2);endplot(w,LP,'b',w,HP,'r');hold on;xlabel('digital frequency');ylabel('amptitude');（2）运行结果：见图1图1 二带数字滤波器组2．四带滤波器组（1）源程序：clf;Fp=1700;Fr=2300;Fs=8000;Wp=tan(pi*Fp/Fs);Wr=tan(pi*Fr/Fs);Wc=sqrt(Wp*Wr);k=Wp/Wr;k1=sqrt(sqrt(1-k^2));q0=0.5*(1-k1)/(1+k1);q=q0+2*q0^5+15*q0^9+150*q0^13;N=11;N2=fix(N/4);M=fix(N/2);N1=M-N2;for jj=1:Ma=0;for m=0:5a=a+(-1)^m*q^(m*(m+1))*sin((2*m+1)*pi*jj/N); % N is odd, u=jendb=0;for m=1:5b=b+(-1)^m*q^(m^2)*cos(2*m*pi*jj/N);endW(jj)=2*q^0.25*a/(1+2*b);V(jj)=sqrt((1-k*W(jj)^2)*(1-W(jj)^2/k));Endfor i=1:N1alpha(i)=2*V(2*i-1)/(1+W(2*i-1)^2);endfor i=1:N2beta(i)=2*V(2*i)/(1+W(2*i)^2);endfor i=1:N1a(i)=(1-alpha(i)*Wc+Wc^2)/(1+alpha(i)*Wc+Wc^2);endfor i=1:N2b(i)=(1-beta(i)*Wc+Wc^2)/(1+beta(i)*Wc+Wc^2);endw=0:0.0001:0.5;LLP=zeros(size(w));LHP=zeros(size(w));HLP=zeros(size(w));HHP=zeros(size(w));for n=1:length(w)z=exp(j*w(n)*2*pi);H1=1;for i=1:N1H1=H1*(a(i)+z^(-2))/(1+a(i)*z^(-2)) ;endH21=1;for i=1:N1H21=H21*(a(i)+z^(-4))/(1+a(i)*z^(-4)) ;H2=1/z;for i=1:N2H2=H2*(b(i)+z^(-2))/(1+b(i)*z^(-2));endH22=1/(z^2);for i=1:N2H22=H22*(b(i)+z^(-4))/(1+b(i)*z^(-4));endLP=((H1+H2)/2);HP=((H1-H2)/2);LLP(n)=abs((H21+H22)/2*LP);LHP(n)=abs((H21-H22)/2*LP);HHP(n)=abs((H21+H22)/2*HP);HLP(n)=abs((H21-H22)/2*HP);endplot(w,LLP,'b',w,LHP,'r',w,HLP,'k',w,HHP,'m')hold onxlabel('digital frequency');ylabel('amptitude');（2）运行结果：见图2图2 四带数字滤波器组二、根据《现代数字信号处理》第四章提供的数据，试用如下方法估计其功率谱，并画出不同参数情况下的功率谱曲线：1）Levison算法2）Burg算法3） ARMA 模型法 4） MUSIC 算法 1 Levinson 算法Levinson 算法用于求解Yule-Walker 方程，是一种按阶次进行递推的算法，即首先以AR （0）和AR （1）模型参数作为初始条件，计算AR （2）模型参数；然后根据这些参数计算AR （3）参数，等等，一直到计算出AR （p ）模型参数为止，需要的运算量数量级为2p ，其中p 为AR 模型的阶数。

雷达影像是一种利用雷达信号获取地表信息的遥感技术。

在雷达影像处理的过程中，滤波方法是非常重要的一环，它可以有效地提高雷达影像的质量，并且在后续的特征提取和目标识别过程中起到至关重要的作用。

在众多的滤波方法中，ENVi是一款常用的遥感图像处理软件，它提供了多种滤波方法，如中值滤波、高斯滤波、维纳滤波等。

本文将针对ENVi对雷达影像的滤波方法进行详细介绍和分析。

一、中值滤波中值滤波是一种常见的非线性滤波方法，它的原理是将像素点周围的邻域像素灰度值进行排序，然后取中值作为该像素点的灰度值。

在ENVi软件中，中值滤波可以有效地去除图像中的椒盐噪声和斑点噪声，同时保持图像的边缘信息。

该方法适用于雷达影像中含有较多噪声的情况，能够有效地提高图像的质量和清晰度。

二、高斯滤波高斯滤波是一种常用的线性滤波方法，它基于高斯函数对像素点周围邻域的像素进行加权平均，以达到平滑图像的目的。

在ENVi软件中，可以通过设置滑动窗口的大小和标准差来调节高斯滤波的效果。

该方法可以有效地去除雷达影像中的高频噪声，同时能够保持图像的整体灰度分布特性，使得图像更加平滑自然。

三、维纳滤波维纳滤波是一种基于统计模型的滤波方法，它通过估计图像中信号和噪声的功率谱密度来进行滤波处理。

在ENVi软件中，维纳滤波可以根据输入图像的特性自适应调整滤波参数，能够有效地消除雷达影像中的噪声，并且保持图像的边缘和细节信息。

该方法适用于要求较高图像质量和清晰度的场景，能够有效地提高雷达影像的识别和分析能力。

四、多通道滤波多通道滤波是一种基于多波段信息的滤波方法，它可以利用雷达影像中不同波段的特性进行组合和处理。

在ENVi软件中，可以通过组合不同波段的滤波结果来增强图像的特定信息，比如边缘信息、纹理信息等。

该方法适用于需要综合利用多波段信息的场景，能够有效地提高雷达影像的数据融合和分析能力。

ENVi提供了多种有效的雷达影像滤波方法，包括中值滤波、高斯滤波、维纳滤波和多通道滤波等。

在MATLAB中，计算功率谱是信号处理和频谱分析中的重要任务。

功率谱可以帮助我们了解信号中不同频率成分的能量分布情况，对于理解信号特性和进行频谱分析都是至关重要的。

在MATLAB中，有多种方法可以用来计算功率谱，在本文中，我将介绍并比较其中的四种常用方法。

第一种方法是使用MATLAB中的`periodogram`函数。

`periodogram`函数可以直接计算信号的功率谱密度（PSD），它采用傅里叶变换的方法，将信号从时域转换到频域，并计算功率谱密度。

这种方法简单直接，适用于对功率谱快速估计的情况。

在使用`periodogram`函数时，我们可以指定窗函数和重叠比例等参数，来对功率谱的估计进行优化。

第二种方法是使用`pwelch`函数。

`pwelch`函数也可以用来计算信号的功率谱密度，它采用Welch方法，通过对信号进行分段，然后对每个段进行傅里叶变换，并对结果进行平均来估计功率谱密度。

Welch 方法可以减小估计的方差，得到更平滑和可靠的功率谱估计结果。

在使用`pwelch`函数时，同样可以指定窗函数和重叠比例等参数来优化估计结果。

第三种方法是使用`fft`函数和自行计算功率谱。

通过对信号进行傅里叶变换得到频谱，然后对频谱的幅度进行平方运算，即可得到功率谱。

这种方法的好处是灵活性高，可以根据具体需求对傅里叶变换和求平方的结果进行后续处理，比如进行平滑或滤波操作。

但是需要注意的是，自行计算功率谱需要对信号处理和频谱分析有较深的理解。

第四种方法是使用`cpsd`函数。

`cpsd`函数可以用来计算信号之间的交叉功率谱密度，适用于多信号系统中不同信号之间的频谱分析。

交叉功率谱密度可以帮助我们理解不同信号之间频率成分的相关性和影响程度，对于系统建模和故障诊断都是非常有帮助的。

MATLAB提供了多种方法来计算功率谱，每种方法都有其适用的场景和优势。

在具体应用中，我们可以根据信号特性和分析需求来选择合适的方法。

功率谱分析和频域滤波技术在功率谱分析中，首先需要将时域信号进行离散化处理，通常使用傅里叶变换（Fourier Transform，FT）或者快速傅里叶变换（FastFourier Transform，FFT）来得到信号的频谱。

频谱表示信号在不同频率下的能量分布情况，通常以功率谱密度（Power Spectral Density，PSD）表示。

功率谱分析可以用于分析各种信号，例如音乐、语音、图像等。

对于音乐和语音信号，可以通过功率谱分析得到它们的音调、音量和谐波分布等特征。

对于图像信号，功率谱分析可以用于检测图像中的噪声、边缘和纹理等特征。

频域滤波技术利用功率谱信息对信号进行滤波处理，主要包括低通滤波、高通滤波、带通滤波和带阻滤波等。

在频域滤波中，通常将信号的频谱与一个滤波器的频谱相乘，以实现相应频率成分的增强或抑制。

通过调整滤波器的频率响应和幅度响应，可以实现不同滤波效果。

以音频去噪为例，可以通过功率谱分析和频域滤波技术去除音频信号中的噪声。

首先将音频信号进行离散化，然后通过FFT得到其功率谱密度。

根据噪声在频率上的特性，可以设计一个适当的频域滤波器来抑制噪声的频率成分。

最后，将滤波后的功率谱进行逆傅里叶变换，得到滤波后的音频信号。

在图像处理中，频域滤波技术可以应用于图像增强和去噪。

通过功率谱分析和频域滤波，可以提取图像中的高频特征，如边缘和纹理，以实现图像增强。

同时，通过频域滤波可以对图像中的噪声进行抑制，例如通过低通滤波器去除图像中的高频噪声。

总之，功率谱分析和频域滤波技术是信号处理中常用的方法。

通过功率谱分析可以将信号从时域转换到频域，以便更好地理解信号的特性。

频域滤波技术则可以利用功率谱信息对信号进行滤波处理，以实现信号的去噪、增强或频率选择。

这些方法在音频、语音和图像处理等领域都有广泛应用，并且不断有新的研究和改进方法出现，为信号处理提供了更多的工具和技术。

时间序列分解——趋势分解一、研究目的在季节调整案例中，介绍了如何对经济时间序列进行分解，但在季节调整方法中，趋势和循环要素视为一体不能分开。

本案例专门讨论如何将趋势和循环要素进行分解的方法。

测定长期趋势有多种方法，比较常用的方法有回归分析法、移动平均法、阶段平均法、HP （Hodrick-Prescott ）滤波算法和频谱滤波算法（frequency(bandpass)filter,BP 滤波）。

本案例主要介绍HP 滤波算法和BP 频谱滤波算法。

二、滤波算法的原理 1、HP 滤波算法设t Y 是包含趋势成分和波动成分的经济时间序列，T t Y 是趋势成分，c t Y 是波动成分。

则：,1,2,,T c t t t Y Y Y t T =+=HP 滤波算法就是从t Y 中将T t Y 分解出来。

一般的，时间序列t Y 中的可观测部分趋势Tt Y 常被定义为下面最小化问题的解：{}221min ()()TT T t t t t Y Y c L Y λ=⎡⎤-+⎣⎦∑ （1）其中，()c L 是延迟算子多项式：1()(1)(1)c L L L -=--- （2）将（2）式代入（1）式，则HP 滤波算法就是使得下面的损失函数最小，即：()()221111min ()T T T T T T Tt t t t t t t t Y Y Y Y Y Y λ+-==⎧⎫⎡⎤-+---⎨⎬⎣⎦⎩⎭∑∑ 最小化问题用2()Tt c L Y ⎡⎤⎣⎦来调整趋势的变化，并随着λ的增大而增大。

HP 滤波依赖于参数λ，该参数需要给定。

这里存在一个权衡问题，要在趋势要素对实际序列的跟踪程度和趋势光滑程度之间做一个选择。

当0λ=时，满足最小化问题的趋势序列与原序列相同；随着λ值的增加，估计的趋势越光滑；当λ趋于无穷大时，估计的趋势接近一条直线。

一般经验，λ的取值如下：100,1600,14400,λ⎧⎪=⎨⎪⎩年度数据季度数据月度数据2、BP 频谱滤波算法由于该方法的数学方法（傅立叶变换）较为复杂，这里我们只介绍其基本思想：该方法把时间序列看成是不同谐波的叠加，研究时间序列在频率域里的结构特征，由于这种分析主要是用功率谱的概念进行讨论，所以通常也称为谱分析。

welch谱估计的随机误差与置信度Welch谱估计法（Welch'smethod），也称为自由度不相等的t检验法，是一种常用的频谱估计方法，通过对信号进行分段并对每个段进行功率谱估计，最终得到整个信号的功率谱估计结果。

本文将探讨Welch谱估计法的随机误差和置信度。

一、Welch谱估计法的基本原理Welch谱估计法是一种常用的频谱估计方法，其基本原理是将信号分成多个重叠的段，对每个段进行功率谱估计，最终将估计结果加权平均得到整个信号的功率谱估计结果。

其基本步骤如下：1. 将信号分成M个长度为L的段，每个段之间有重叠部分。

2. 对每个段进行窗函数处理，以减少频谱泄漏。

3. 对每个段进行功率谱估计，得到M个功率谱估计结果。

4. 对M个功率谱估计结果进行加权平均，得到整个信号的功率谱估计结果。

二、Welch谱估计法的随机误差Welch谱估计法的随机误差可以分为两部分：第一部分是由于信号本身的随机性导致的误差，第二部分是由于功率谱估计方法本身的随机性导致的误差。

1. 信号本身的随机性导致的误差信号本身的随机性是指信号在时间和频率上的随机性。

由于Welch谱估计法将信号分成多个段进行功率谱估计，每个段的长度和位置都是随机的，因此信号本身的随机性会导致每个段的功率谱估计结果不同，最终整个信号的功率谱估计结果也会受到影响。

2. 功率谱估计方法本身的随机性导致的误差功率谱估计方法本身的随机性是指在进行功率谱估计时，采样数目有限，因此估计结果会受到采样噪声的影响。

同时，采用不同的窗函数和参数也会影响功率谱估计结果的随机性。

三、Welch谱估计法的置信度Welch谱估计法的置信度可以通过置信区间来衡量。

置信区间是指在给定置信水平下，估计结果的真实值有一定概率落在该区间内。

通常情况下，置信水平取为95%。

置信区间的计算方法如下：1. 根据置信水平和自由度计算t分布的上下界。

2. 根据t分布的上下界和估计结果的标准误差计算置信区间。

功率谱估计及其MATLAB仿真一、本文概述功率谱估计是一种重要的信号处理技术，它能够从非平稳信号中提取有用的信息，揭示信号在不同频率上的能量分布特征。

在通信、雷达、生物医学工程、地震分析等领域，功率谱估计都发挥着至关重要的作用。

随着计算机技术的快速发展，功率谱估计的仿真研究也越来越受到重视。

本文将对功率谱估计的基本理论进行简要介绍，包括功率谱的概念、性质以及常见的功率谱估计方法。

随后，我们将重点探讨MATLAB 在功率谱估计仿真中的应用。

MATLAB作为一种功能强大的数值计算和仿真软件，为功率谱估计的研究提供了便捷的工具。

通过MATLAB，我们可以轻松地模拟出各种信号，进行功率谱估计，并可视化结果，从而更直观地理解功率谱估计的原理和方法。

本文旨在为读者提供一个关于功率谱估计及其MATLAB仿真的全面而深入的学习机会，帮助读者更好地掌握功率谱估计的基本原理和仿真技术，为后续的实际应用打下坚实的基础。

我们将通过理论分析和实例仿真相结合的方式，逐步引导读者深入了解功率谱估计的奥秘，探索MATLAB在信号处理领域的广泛应用。

二、功率谱估计的基本原理功率谱估计是一种在信号处理领域中广泛使用的技术，它旨在从时间序列中提取信号的频率特性。

其基本原理基于傅里叶变换，通过将时域信号转换为频域信号，可以揭示信号中不同频率分量的存在和强度。

功率谱估计主要依赖于两个基本概念：自相关函数和功率谱密度。

自相关函数描述了信号在不同时间点的相似程度，而功率谱密度则提供了信号在不同频率下的功率分布信息。

在实际应用中，由于信号往往受到噪声的干扰，直接计算功率谱可能会得到不准确的结果。

因此，功率谱估计通常使用窗函数或滤波器来减小噪声的影响。

窗函数法通过在时域内对信号进行分段，并对每段进行傅里叶变换，从而减小了噪声对功率谱估计的干扰。

而滤波器法则通过在频域内对信号进行滤波，去除噪声分量，得到更准确的功率谱。

MATLAB作为一种强大的数值计算和仿真软件，为功率谱估计提供了丰富的函数和工具。
