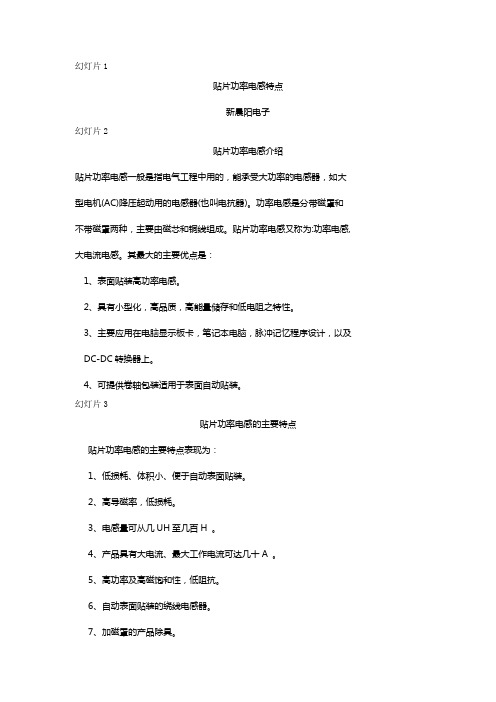

幻灯片1贴片功率电感特点新晨阳电子幻灯片2贴片功率电感介绍贴片功率电感一般是指电气工程中用的,能承受大功率的电感器,如大型电机(AC)降压起动用的电感器(也叫电抗器)。
功率电感是分带磁罩和不带磁罩两种,主要由磁芯和铜线组成。
贴片功率电感又称为:功率电感, 大电流电感。
其最大的主要优点是:1、表面贴装高功率电感。
2、具有小型化,高品质,高能量储存和低电阻之特性。
3、主要应用在电脑显示板卡,笔记本电脑,脉冲记忆程序设计,以及DC-DC转换器上。
4、可提供卷轴包装适用于表面自动贴装。
幻灯片3贴片功率电感的主要特点贴片功率电感的主要特点表现为:1、低损耗、体积小、便于自动表面贴装。
2、高导磁率,低损耗。
3、电感量可从几UH至几百H 。
4、产品具有大电流、最大工作电流可达几十A 。
5、高功率及高磁饱和性,低阻抗。
6、自动表面贴装的绕线电感器。
7、加磁罩的产品除具。
8、普通贴片电感的特点外,还具有更强的抗干扰能力。
幻灯片4贴片功率电感的主要参数贴片功率电感的主要参数表现为:1、电感感量值:指该公路电感在频率100Khz时测试的值。
所以品牌不同感量值也不同。
2、自谐频率:电感量和富有电感量形成共振的频率点。
所以在运用中,不要超过自谐振频率来使用。
3、直流电感:绕线电感DCR值较大会导致发热。
4、饱和电流:电感值下降30%时的电流值。
幻灯片5贴片功率电感的用法贴片功率电感可用于以下几方面,分别为:1、手提电脑、手提电话。
2、可用于PDA掌上电脑、MP3、数码相机。
3、LED、MP3、MP4、网卡。
4、电脑显卡、EL背光、电源模块。
5、彩色电视机、网络通信。
6、对讲机、接收机。
7、传真机,办工设备。
8、仪器仪表,机械设备。
9、安防产品、遥控玩具。
10、医疗设备,工控设备。
11、无线收发器、防盗设备。
12、电子表、蓝牙。
13、运动器材等。
14、随着电子产品的发展应用越来越广泛。
幻灯片6贴片功率电感的作用贴片功率电感在电路中的作用,归结下来有以下2点:(1)阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。

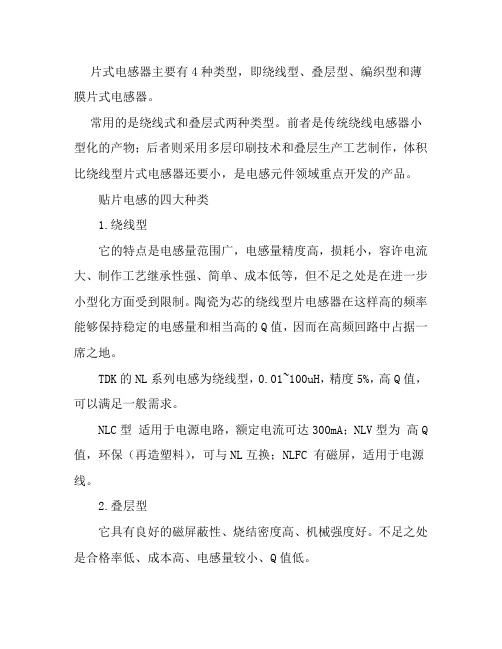

片式电感器主要有4种类型,即绕线型、叠层型、编织型和薄膜片式电感器。
常用的是绕线式和叠层式两种类型。
前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作,体积比绕线型片式电感器还要小,是电感元件领域重点开发的产品。
贴片电感的四大种类1.绕线型它的特点是电感量范围广,电感量精度高,损耗小,容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。
陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。
TDK的NL系列电感为绕线型,0.01~100uH,精度5%,高Q值,可以满足一般需求。
NLC型适用于电源电路,额定电流可达300mA;NLV型为高Q 值,环保(再造塑料),可与NL互换;NLFC 有磁屏,适用于电源线。
2.叠层型它具有良好的磁屏蔽性、烧结密度高、机械强度好。
不足之处是合格率低、成本高、电感量较小、Q值低。
它与绕线片式电感器相比有诸多优点:尺寸小,有利于电路的小型化,磁路封闭,不会干扰周围的元器件,也不会受临近元器件的干扰,有利于元器件的高密度安装;一体化结构,可靠性高;耐热性、可焊性好;形状规整,适合于自动化表面安装生产。
TDK的MLK型电感,尺寸小,可焊性好,有磁屏,采用高密度设计,单片式结构,可靠性高;MLG型的感值小,采用立创商城高频陶瓷,适用于高频电路;MLK型工作频率12GHz,高Q,低感值(1n~22nH)3.薄膜片式具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。
其内电极集中于同一层面,磁场分布集中,能确保装贴后的器件参数变化不大,在100MHz以上呈现良好的频率特性。
4.编织型特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。
用作功率处理的微型磁性元件。
各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件,用于电感性能的提高和电路的稳定性。
它由磁性材料和绕组材料组成,可用于直流电源、滤波器、稳压器等应用中。
以下是一些常见的CD贴片功率电感的尺寸参数。
1.外形尺寸:CD贴片功率电感的外形尺寸通常以长度(L)、宽度(W)和高度(H)来表示。
常见的尺寸有0603(1.6mm×0.8mm×0.8mm)、0805(2.0mm×1.25mm×1.2mm)、1206(3.2mm×1.6mm×1.2mm)等。
不同尺寸的电感主要用于不同功率的电路设计,尺寸越大,功率承受能力越高。
2.额定电流:CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。
额定电流通常以毫安(mA)为单位表示。
常见的额定电流有100mA、200mA、500mA等。
选取合适的额定电流可以确保电感在电路中的稳定工作。
3.额定电感值:CD贴片功率电感的额定电感值是指电感的感值。
电感值通常以微亨(μH)为单位表示。
常见的额定电感值有1μH、10μH、100μH等。
根据电路的要求,选择合适的额定电感值可以达到所需的电感效果。
4.电感容差:CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。
电感容差通常以百分比形式表示。
常见的电感容差有±5%、±10%、±20%等。
电感容差越小,意味着电感的性能越稳定。
5.自谐振频率:CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时,谐振频率达到最大的频率。
自谐振频率通常以兆赫兹(MHz)为单位表示。
不同尺寸和材料的电感具有不同的自谐振频率。
6.直流电阻:CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。
直流电阻通常以欧姆(Ω)为单位表示。
直流电阻对于电路的功耗和效率非常重要,较低的直流电阻意味着更高的功率转换效率。
贴片功率电感的封装作品来源:新晨阳电容电感风华高科贴片功率电感器系列众多,相对于铁氧体叠层产品而言,外形尺寸较大,形状更复杂。
为了方便标准化命名,各种产品的封装尺寸未必如铁氧体叠层贴片电感那样具有完全统一一致的封装代号如0402、0603、0805等。
与插件式一样,贴片功率电感器也包括开放式和屏蔽式两种:屏蔽贴片功率电感的封装:功率电感封装以骨架的尺寸做封装表示的依据,如果外形为椭圆型或椭柱型如图表示方法如下:5.8(5.2)×4就表示长径为5.8mm短径为5.2mm高为4mm的电感,插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。
只是它们的骨架一般要通用,除非是定制外形封装。
以下将风华高科主要功率电感规格与封装尺寸制作成表格加以对比说明,希望能对您的产品选型工作有所帮助。
如有疑问可点击下载对应产品的规格书查看详细说明或咨询新晨阳在线客服。
屏蔽贴片功率电感封装尺寸对照表安装方式是否屏蔽所属类别规格型号示例封装代号主要规格尺寸(单位:mm)备注长宽高(max)SMD表面贴装屏蔽电感HA超薄贴片功率电感HA63R33MTHA637.0 6.5 3.01、尺寸误差详见对应产品系列格书;2、本表仅列出长度、宽度和高三个主要的规格尺寸,其他细尺寸详见规格书;HA657.0 6.5 5.0HA12513.512.6 5.0HC超薄贴片功率电感HC125-1R5MTHC63 6.85 6.5 3.0HC65 6.85 6.5 5.0HC12513.212.6 6.5LBS超薄屏蔽贴片功率电感LBS6028-4R7MT6028 6.0 6.0 2.870307.0 7.0 3.070457.0 7.0 4.51014510.110.1 4.51257512.512.57.5MS大电流功率电感MS74-101MTMS62 5.9 6.2 2.7MS737.37.3 3.4MS747.37.3 4.2MS12412.212.2 4.5MS12512.212.2 5.7Ms12712.212.27.5MS104R110 4.0PBS大电流贴片功率电感PBS1608-102MTPBS1608 6.4 4.1 2.8PBS331612.79.2 4.9PBS502218.114.1 6.8PIS超薄小尺寸大电流PIS74-680MTPIS63 5.80 6.20 3.20PIS747.007.80 4.50PIS1059.0010.0 5.0PS-D超薄屏蔽电感PS3D18-1R5NTPS2D11 3.0长宽相等1.1PS2D14 3.0 1.55PS2D18 3.0 1.8PS3D18 3.8 1.8PS3D28 3.8 2.8PS4D18 4.7 1.8PS4D28 4.7 2.8PS5D18 5.7 1.8PS5D28 5.7 2.8PS6D28 6.7 2.8PS6D38 6.7 3.88D288.0 2.88D388.0 3.88D438.0 4.3PSS超薄型贴片式功率电感PSS6025-8R2NTPSS4018 3.8 3.8 1.7PSS5020 5.0 3.8 2.0PSS5030 5.0 3.8 2.8PSS6025 6.0 5.6 2.5PSS6030 6.0 5.6 3.0非屏蔽贴片功率电感的封装:风华高科非屏蔽电感中的功率电感主要包含PIO 、PBO 、PDR 、PRS 和PBO-M(锰锌材料)等五个主要常规系列产品。
贴片电阻电阻值和功率的关系贴片电阻是电子元器件中常见的一种电阻器件,广泛应用于各种电子设备中。
贴片电阻的电阻值和功率是其重要的性能指标,对于正确选择和使用贴片电阻具有重要意义。
本文将对贴片电阻的电阻值和功率之间的关系进行深入研究和探讨。
一、贴片电阻简介贴片电阻是一种通过将金属薄膜材料制作在陶瓷基板上,并通过特定工艺制作出具有一定尺寸规格的固定型表面贴装元件。
它具有尺寸小、重量轻、性能稳定等特点,广泛应用于各种消费类、通讯类以及工业类等领域。
二、贴片电阻的结构1. 金属薄膜层:金属薄膜层是构成贴片电阻最关键的部分,通常使用镍铬合金材料制作。
其厚度和材料成分会直接影响到整个元器件的性能。
2. 陶瓷基板:陶瓷基板是支撑金属薄膜层并提供固定支持的结构部分。
陶瓷基板的材料和制作工艺也会对贴片电阻的性能产生影响。
3. 焊盘:贴片电阻的两端通常有焊盘,用于与电路板焊接连接。
焊盘的尺寸和形状会影响到贴片电阻的安装和连接。
三、贴片电阻的电阻值1. 电阻值表示:贴片电阻通常使用欧姆(Ω)作为单位表示,其数值代表了其对通过它流过的电流产生多大的抵抗。
常见的贴片电阻规格有1Ω、10Ω、100Ω等,具体数值根据应用需求选择。
2. 误差:贴片电阻在制造过程中存在一定误差,通常表现为标称值与实际测量值之间存在差异。
这种误差可以通过标称误差来表示,例如±1%、±5%等。
3. 精度等级:根据国际标准IEC 60063,贴片电阻可以分为多个精度等级,例如E12、E24等。
精度等级越高,则对应于更小范围内更精确的标称值选择。
四、贴片电阻的功率1. 功率表示:贴片电阻的功率表示了其能够承受的最大功率负载。
常见的贴片电阻功率规格有1/16W、1/10W、1/8W等,具体数值根据应用需求选择。
2. 温升:当贴片电阻承受大于其额定功率的负载时,会产生一定的热量。
这会导致贴片电阻温升,进而影响其性能和可靠性。
因此,在选择和使用贴片电阻时,需要根据具体应用场景合理选择功率等级。
贴片电阻的寄生电感贴片电阻作为一种常见的电子元件,在电路设计中扮演着重要的角色。
然而,它在实际应用中往往会产生寄生电感,这给电路的性能带来了一定的影响。
本文将从贴片电阻的结构、工作原理以及寄生电感的产生机理等方面进行详细介绍。
一、贴片电阻的结构和工作原理贴片电阻是一种表面贴装元件,其结构与普通电阻相比较简单。
它通常由一块陶瓷片或玻璃纤维板做底材,上面涂有一层金属膜,然后通过切割、印制等工艺制成。
与普通电阻相比,贴片电阻的尺寸更小,功率也更小,但它的精度和稳定性却更高。
贴片电阻的工作原理与普通电阻类似,都是通过阻性材料的电阻值来控制电路中的电流,从而实现对电路的控制。
当电流通过贴片电阻时,由于其阻性材料的导电性较差,会产生一定的电流限制,从而降低电路中的电压。
然而,贴片电阻在实际应用中往往会产生寄生电感,这主要是由于其结构和材料的特性所致。
具体来说,贴片电阻的金属膜和底材之间会产生一定的电容,同时金属膜的卷曲和走线也会形成一定的感性,这两种因素共同造成了贴片电阻的寄生电感。
寄生电感对电路的影响主要体现在两个方面。
一方面,它会降低电路中的工作频率,从而影响电路的性能和稳定性。
另一方面,寄生电感还会形成一个短暂的电压峰值,从而对周围元件产生干扰,甚至引起故障。
三、降低贴片电阻寄生电感的方法为了降低贴片电阻的寄生电感,可以采取一些措施。
首先,可以选择低电感材料作为贴片电阻的阻性材料,如碳膜电阻和金属箔电阻等。
其次,可以通过优化贴片电阻的结构和工艺来减少电容和感性的影响,例如缩小电极之间的距离、增加电极的宽度等。
还可以采用外接电感器件的方式来抵消贴片电阻的寄生电感,从而提高电路的性能和稳定性。
例如,在高频电路中,可以在贴片电阻的输入和输出端口处串联一个电感器件,从而形成一个低通滤波器,抑制高频干扰。
结语在电子元件的应用中,贴片电阻是一种不可或缺的元件。
然而,由于其特殊的结构和材料特性,它在实际应用中会产生寄生电感,对电路性能带来一定的影响。
功率电感的封装方法有哪些?
功率电感封装一般包括贴片与插件。
1.功率电感封装以架构的尺寸做封装表示,它们的架构一般要通用,要不就要定造。
插件用圆柱型表示方法如: φ6×8就表示直径为6mm高为8mm的电感。
贴片用椭柱型表示方法如: 5.8(5.2)×4就表示长径为5.8mm短径为5.2mm 高为4mm的电感。
2.普通线性电感、色环电感与电阻电容的封装都有一样的表示,贴片用尺寸表示如0603、0805、0402、1206等。
插件用功率表示如1/8W、1/4W、1/2W、1W等。
贴片功率电感的封装方式
四点封装:在磁芯与磁环公差与配合组装后,在设计磁环时磁环时方形的;而磁芯是圆形的,可见这两组材料组合在一起必然产生间隙。
这个间隙必须由特殊的封装材料给封装起来,由于HCDRH74系列间隙较小,一般采用封住方形磁环的四个角便可以实现,新晨阳电容电感的贴片功率电感磁遮蔽性的最佳效果。
全封装:磁芯边远的部分也必须封装住,这样形成全封装的结构整体感较强,而磁遮蔽性效果与四点封装的效果相差不大。
而工艺上会多增加一道工序,相当来说成本稍稍高点,而市场上对全封装的电感比较受欢迎,所以在选择成本投入时很多商家选择了四点封装的贴片功率电感,元器件本来是内置物件,其外观美观程度不是特别的重要。
电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
属于常用元件。
一,电感的作用:通直流阻交流这是简单的说法,对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用:电感线圈与电容器并联可组成LC调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等,则回路的感抗与容抗也相等,于是电磁能量就在电感、电容之间来回振荡,这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向,因此回路总电流的感抗最小,电流量最大(指f=f0的交流信号),所以LC谐振电路具有选择频率的作用,能将某一频率f的交流信号选择出来。
磁环电感的作用:磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈),它是电子电路中常用的抗干扰元件,对于高频噪声有很好的屏蔽作用,故被称为吸收磁环,由于通常使用铁氧体材料制成,所以又称铁氧体磁环(简称磁环)。
在图中,上面为一体式磁环,下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小,当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大,大家都知道,信号频率越高,越容易辐射出去,而一般的信号线都是没有屏蔽层的,这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些信号叠加在原来传输的信号上,甚至会改变原来传输的有用信号,严重干扰电子设备的正常工作,因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。
在磁环作用下,即使正常有用的信号顺利地通过,又能很好地抑制高频于扰信号,而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二,新晨阳电感的分类:按工作频率分类电感按工作频率可分为高频电感,中频电感和低频电感.空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等.振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感(也称阻流圈)分为高频阻流圈,低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等.滤波电感分为电源(工频)滤波电感和高频滤波电感等.按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状,印刷电感等),还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器,磁心电感,铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感,卧式轴向引脚电感,大中型电感,小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感,铜心可调电感,滑动接点可调电感,串联互感可调电感和多抽头可调电感.电感的符号电感方向性:无方向电感在电路中的基本作用:滤波、振荡、延迟、陷波等,形象说法:“通直流,阻交流”由感抗XL=2πfL 知,电感L越大,频率f越高,感抗就越大。
贴片电感的结构成分新晨阳的贴片功率电感的结构与特点:电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
1.骨架:骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。
小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。
空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。
2.绕组:绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3.磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX 系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。
4.铁芯: 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。
5.屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。
采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。
6.封装材料: 有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。
封装材料采用塑料或环氧树脂等。
谢谢浏览!你的浏览是我编写文库的最大动力,如果您觉得这篇文库写得好,请您投我一票以作是对我的支持,谢谢!请记住我,我的笔名是:Clarkson空气净化器!。
贴片电感的结构成分
新晨阳的贴片功率电感的结构与特点:电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
1.骨架:骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。
小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。
空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。
2.绕组 :绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3.磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX 系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。
4.铁芯: 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。
5.屏蔽罩 :为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。
采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。
6.封装材料: 有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。
封装材料采用塑料或环氧树脂等。
