贴片功率电感的简单说明

幻灯片1贴片功率电感特点新晨阳电子幻灯片2贴片功率电感介绍贴片功率电感一般是指电气工程中用的，能承受大功率的电感器，如大型电机(AC)降压起动用的电感器(也叫电抗器)。

功率电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

贴片功率电感又称为:功率电感, 大电流电感。

其最大的主要优点是：1、表面贴装高功率电感。

2、具有小型化，高品质，高能量储存和低电阻之特性。

3、主要应用在电脑显示板卡，笔记本电脑，脉冲记忆程序设计，以及DC-DC转换器上。

4、可提供卷轴包装适用于表面自动贴装。

幻灯片3贴片功率电感的主要特点贴片功率电感的主要特点表现为：1、低损耗、体积小、便于自动表面贴装。

2、高导磁率，低损耗。

3、电感量可从几UH至几百H 。

4、产品具有大电流、最大工作电流可达几十A 。

5、高功率及高磁饱和性，低阻抗。

6、自动表面贴装的绕线电感器。

7、加磁罩的产品除具。

8、普通贴片电感的特点外，还具有更强的抗干扰能力。

幻灯片4贴片功率电感的主要参数贴片功率电感的主要参数表现为：1、电感感量值：指该公路电感在频率100Khz时测试的值。

所以品牌不同感量值也不同。

2、自谐频率：电感量和富有电感量形成共振的频率点。

所以在运用中，不要超过自谐振频率来使用。

3、直流电感：绕线电感DCR值较大会导致发热。

4、饱和电流：电感值下降30%时的电流值。

幻灯片5贴片功率电感的用法贴片功率电感可用于以下几方面，分别为：1、手提电脑、手提电话。

2、可用于PDA掌上电脑、MP3、数码相机。

3、LED、MP3、MP4、网卡。

4、电脑显卡、EL背光、电源模块。

5、彩色电视机、网络通信。

6、对讲机、接收机。

7、传真机,办工设备。

8、仪器仪表,机械设备。

9、安防产品、遥控玩具。

10、医疗设备,工控设备。

11、无线收发器、防盗设备。

12、电子表、蓝牙。

13、运动器材等。

14、随着电子产品的发展应用越来越广泛。

幻灯片6贴片功率电感的作用贴片功率电感在电路中的作用，归结下来有以下2点：（1）阻流作用：线圈中的自感电动势总是与线圈中的电流变化相对抗。

各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件，用于电感性能的提高和电路的稳定性。

它由磁性材料和绕组材料组成，可用于直流电源、滤波器、稳压器等应用中。

以下是一些常见的CD贴片功率电感的尺寸参数。

1.外形尺寸：CD贴片功率电感的外形尺寸通常以长度（L）、宽度（W）和高度（H）来表示。

常见的尺寸有0603（1.6mm×0.8mm×0.8mm）、0805（2.0mm×1.25mm×1.2mm）、1206（3.2mm×1.6mm×1.2mm）等。

不同尺寸的电感主要用于不同功率的电路设计，尺寸越大，功率承受能力越高。

2.额定电流：CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。

额定电流通常以毫安（mA）为单位表示。

常见的额定电流有100mA、200mA、500mA等。

选取合适的额定电流可以确保电感在电路中的稳定工作。

3.额定电感值：CD贴片功率电感的额定电感值是指电感的感值。

电感值通常以微亨（μH）为单位表示。

常见的额定电感值有1μH、10μH、100μH等。

根据电路的要求，选择合适的额定电感值可以达到所需的电感效果。

4.电感容差：CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。

电感容差通常以百分比形式表示。

常见的电感容差有±5%、±10%、±20%等。

电感容差越小，意味着电感的性能越稳定。

5.自谐振频率：CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时，谐振频率达到最大的频率。

自谐振频率通常以兆赫兹（MHz）为单位表示。

不同尺寸和材料的电感具有不同的自谐振频率。

6.直流电阻：CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。

直流电阻通常以欧姆（Ω）为单位表示。

直流电阻对于电路的功耗和效率非常重要，较低的直流电阻意味着更高的功率转换效率。

新晨阳品牌贴片电感有些什么类型？
一、贴片磁珠，型号如：MMZ1608S121A
二、MLF系列积层电感，0805，0603规格。

型号如：MLF1608A100KT
三、NLV系列信号用电感，绕线贴片电感型产品，规格1008，1210等;型号如：NLV32T-100J-PF
四、SLF系列等功率电感，绕线贴片电感型产品;型号如：SLF7032T-220MR96-PF
五、MLK系列积层电感，应用于高频环境之0402、0201规格。

型号如：MLK1005S3N9S
贴片电感最近几年的发展趋势怎么样呢?
近几年我国贴片电感行业发展速度较快，受益于贴片电感行业生产技术不断提高以及下游需求不断扩大，贴片电感行业在国内和国际上发展形势都十分看好。

虽然受金融危机影响使得贴片电感行业近两年发展速度略有减缓，但随着我国国民经济的快速发展以及国际金融危机的逐渐消退，我国贴片电感行业重新迎来良好的发展机遇。

进入2015年我国贴片电感行业面临新的发展形势，由于新进入企业不断增多，上游原材料价格持续上涨，导致行业利润降低，因此我国贴片电感行业竞争也日趋激烈。

贴片式共模电感
贴片式共模电感是一种体积小，安装灵活，应用广泛的一种小型电感器。

它是由于电子零件外形小巧，器件各引线间距均匀，采用贴片或封装式方式安装而成。

目前国际上，贴片式共模电感已经广泛用于无线和有线通信、数字电路交流过滤、贴片变压器和其他系统中。

贴片式共模电感的结构主要有两种：一种是贴片电感器，还有一种是封装电感器。

贴片电感器是一种大小小巧，便于安装的电感器，结构简单，具有低电感、低失真的特性，可以满足多种电子产品的应用要求。

封装电感器与贴片电感器相比，仅略大一些，但结构复杂一些，具有更高的材料密封度，并有着更好的热稳定性和绝缘性能。

贴片式共模电感有着许多优点，主要包括：一是小尺寸，便于安装和使用；二是容量可以高效的满足应用需求；三是高可靠性，高无源耗散；四是抗干扰和稳定性好，耐用性强；五是价格低廉，它只需比其他普通电感器低20%到30%，它可以大大降低生产成本；六是它具有良好的电磁兼容性，不会传导多余的电磁波。

从以上可以看出，贴片式共模电感具有小体积、节省空间、高效率等优点，在电子行业及各种电子设备中得到了广泛应用。

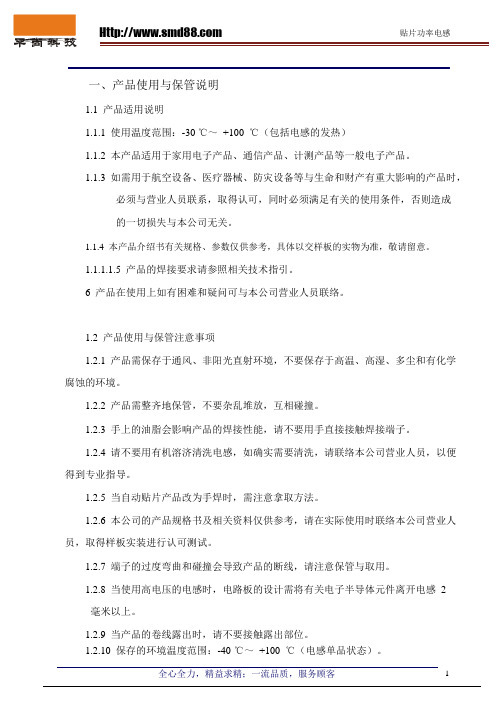

一、产品使用与保管说明1.1 产品适用说明1.1.1 使用温度范围：-30 ℃～+100 ℃（包括电感的发热）1.1.2 本产品适用于家用电子产品、通信产品、计测产品等一般电子产品。

1.1.3 如需用于航空设备、医疗器械、防灾设备等与生命和财产有重大影响的产品时，必须与营业人员联系，取得认可，同时必须满足有关的使用条件，否则造成的一切损失与本公司无关。

1.1.4 本产品介绍书有关规格、参数仅供参考，具体以交样板的实物为准，敬请留意。

1.1.1.1.5 产品的焊接要求请参照相关技术指引。

6 产品在使用上如有困难和疑问可与本公司营业人员联络。

1.2 产品使用与保管注意事项1.2.1 产品需保存于通风、非阳光直射环境，不要保存于高温、高湿、多尘和有化学腐蚀的环境。

1.2.2 产品需整齐地保管，不要杂乱堆放，互相碰撞。

1.2.3 手上的油脂会影响产品的焊接性能，请不要用手直接接触焊接端子。

1.2.4 请不要用有机溶济清洗电感，如确实需要清洗，请联络本公司营业人员，以便得到专业指导。

1.2.5 当自动贴片产品改为手焊时，需注意拿取方法。

1.2.6 本公司的产品规格书及相关资料仅供参考，请在实际使用时联络本公司营业人员，取得样板实装进行认可测试。

1.2.7 端子的过度弯曲和碰撞会导致产品的断线，请注意保管与取用。

1.2.8 当使用高电压的电感时，电路板的设计需将有关电子半导体元件离开电感2毫米以上。

1.2.9 当产品的卷线露出时，请不要接触露出部位。

二、主要产品一览表 贴片功率电感三、产品规格介绍1. 尺寸(毫米)1. 尺寸(毫米)1. 尺寸(毫米)2.技术参数1. 尺寸(毫米)2.技术参数1. 尺寸(毫米)2. 技术参数1. 尺寸(毫米)2. 技术参数1. 尺寸(毫米)2. 技术参数1. 尺寸(毫米)2.技术参数贴片功率电感型名: CKRH73 1. 尺寸(毫米)0.2 1.85. 4±0. 2 3.2± 0.2 電極部27.3± 0.22. 技术参数NO.12 3 4 5 6 7 8 90. 7. 3±品名电感(μΗ)10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000电阻 (mΩ) (MAX) 额定电流74 98 132 140 190 212 240 320 362 470 522 690 792 890 1272 1450 1650 2310 2620 2940 4180 4670 5730 6540 9440 1.66 1.52 1.33 1.20 1.07 0.94 0.91 0.77 0.74 0.68 0.61 0.57 0.50 0.49 0.42 0.39 0.34 0.32 0.28 0.26 0.24 0.22 0.19 0.18 0.150. 7.2 ±2(A)1011 12 13 14 15 16 17 18 19 20 21 22 23 24 25CKRH73-100 CKRH73-120 CKRH73-150 CKRH73-180 CKRH73-220 CKRH73-270 CKRH73-330 CKRH73-390 CKRH73-470 CKRH73-560 CKRH73-680 CKRH73-820 CKRH73-101 CKRH73-121 CKRH73-151 CKRH73-181 CKRH73-221 CKRH73-271 CKRH73-331 CKRH73-391 CKRH73-471 CKRH73-561 CKRH73-681 CKRH73-821 CKRH73-102无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客41贴片功率电感型名: CKRH74 1. 尺寸(毫米)0.2 1.87.3± 0. 25.4± 0. 2 4.5 MAX. 電 極 部7.3± 0.22. 技术参数NO.12 3 4 5 6 7 8 9品名电感(μΗ)10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000电阻 (mΩ) (MAX) 额定电流48 60 81 93 110 150 172 230 262 350 382 432 610 662 880 980 1170 1640 1860 2850 3010 3620 4630 5200 6000 1.82 1.70 1.47 1.30 1.23 1.12 0.94 0.91 0.86 0.75 0.67 0.61 0.60 0.50 0.46 0.40 0.36 0.34 0.32 0.28 0.26 0.23 0.22 0.20 0.167.2± 0. 2(A)1011 12 13 14 15 16 17 18 19 20 21 22 23 24 25CKRH74-100 CKRH74-120 CKRH74-150 CKRH74-180 CKRH74-220 CKRH74-270 CKRH74-330 CKRH74-390 CKRH74-470 CKRH74-560 CKRH74-680 CKRH74-820 CKRH74-101 CKRH74-121 CKRH74-151 CKRH74-181 CKRH74-221 CKRH74-271 CKRH74-331 CKRH74-391 CKRH74-471 CKRH74-561 CKRH74-681 CKRH74-821 CKRH74-102无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客42贴片功率电感型名: CKRH104 1. 尺寸(毫米)9. 8 ∮ 0. 30.2 8.9 ∮ 0.3 MAX5.0 2.0 ∮ 0.22. 技术参数NO.12 3 4 5 6 7 8 9品名电感(μΗ)10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470电阻 (mΩ) (MAX) 额定电流49 52 60 81 90 100 142 160 200 220 252 350 390 440 610 810 920 1030 1310 1490 1680 3.80 3.10 2.50 2.18 1.90 1.40 1.25 0.84 0.70 0.508. 8 ∮ 0. 25. 8(A)CKRH104-100 CKRH104-120 CKRH104-150 CKRH104-180 CKRH104-220 CKRH104-270 CKRH104-330 CKRH104-390 CKRH104-470 CKRH104-560 CKRH104-680 CKRH104-820 CKRH104-101 CKRH104-121 CKRH104-151 CKRH104-181 CKRH104-221 CKRH104-271 CKRH104-331 CKRH104-391 CKRH104-4711011 12 1314151617 18 19 20 21无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客43贴片功率电感型名: CKRH103R 1. 尺寸(毫米)10.3MAX2. 技术参数NO.1 23 4 5 6 7 8 910.4MAX品名电感(μΗ)0.8 1.5 2.2 3.3 4.7 6.8 8.2 10 15 22 33 47 56 68 82100 120 150电阻 (mΩ) (MAX) 额定电流6.0 11.2 17.2 21 32 36 52 60 92 145 202 298 328 430 497 685 755 872 11.08 8.006.66 5.58 4.61 3.85 3.51 3.16 2.58 2.15 1.70 1.42 1.34 1.21 1.10 1.02 0.88 0.80(A)CKRH103R-0R8 CKRH103R-1R5 CKRH103R-2R2 CKRH103R-3R3 CKRH103R-4R7 CKRH103R-6R8 CKRH103R-8R2 CKRH103R-100 CKRH103R-150 CKRH103R-220 CKRH103R-330 CKRH103R-470 CKRH103R-560 CKRH103R-680 CKRH103R-820 CKRH103R-101 CKRH103R-121 CKRH103R-1511011 12 13 14 1516 17 18无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客44贴片功率电感型名: CKRH104R 1. 尺寸(毫米)10 .4 MA X10.3MAX4.0MAX2. 技术参数NO.12 3 4 5 6 7 8 9品名电感(μΗ)1.5 2.5 3.8 5.2 7.0 10 15 22 33 47 68 100 150 220 330电阻 (mΩ) (MAX) 额定电流9 11 13 22 29 36 50 75 96 130 215 305 507 757 1090 9.98 7.48 6.00 5.50 4.78 4.40 3.60 2.90 2.28 2.10 1.50 1.33 1.15 0.92 0.681. 27. 7(A)CKRH104R-1R5 CKRH104R-2R5 CKRH104R-3R8 CKRH104R-5R2 CKRH104R-7R0 CKRH104R-100 CKRH104R-150 CKRH104R-220 CKRH104R-330 CKRH104R-470 CKRH104R-680 CKRH104R-101 CKRH104R-151 CKRH104R-221 CKRH104R-3311011 12 13 14 15无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客45贴片功率电感型名: CKRH105R 1. 尺寸(毫米)10.4MAX 10.3MAX2. 技术参数NO.12 3 4 5 6 7 8 9品名电感(μΗ)0.8 1.5 2.2 3.3 4.7 6.8 8.2 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000电阻 (mΩ) (MAX)4 5 7 10 12 18 21 25 32 42 45 62 70 87 107 130 152 200 230 254 307 370 420 500 674 815 953 1290 1430 1598 1770 1990额定电流9.50 8.30 7.50 6.48 6.10 5.38 5.00 4.48 3.78 3.38 3.08 2.88 2.58 2.46 2.23 2.00 1.86 1.60 1.40 1.35 1.14 1.10 1.00 0.90 0.80 0.70 0.68 0.54 0.51 0.50 0.46 0.38(A)CKRH105R-0R8 CKRH105R-1R5 CKRH105R-2R2 CKRH105R-3R3 CKRH105R-4R7 CKRH105R-6R8 CKRH105R-8R2 CKRH105R-100 CKRH105R-120 CKRH105R-150 CKRH105R-180 CKRH105R-220 CKRH105R-270 CKRH105R-330 CKRH105R-390 CKRH105R-470 CKRH105R-560 CKRH105R-680 CKRH105R-820 CKRH105R-101 CKRH105R-121 CKRH105R-151 CKRH105R-181 CKRH105R-221 CKRH105R-271 CKRH105R-331 CKRH105R-391 CKRH105R-471 CKRH105R-561 CKRH105R-681 CKRH105R-821 CKRH105R-1021011 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32无铅 测定频率 100kHZ 电感公差范围 (±30%) 额定电流: 指电感值减小到原值 65%时的电流全心全力，精益求精；一流品质，服务顾客46贴片功率电感型名: CKRH124 1. 尺寸(毫米)外輪廓 為避免短路，建議採用絲網印製(電路)法2. 技术参数NO.12 3 4 5 6 7 8 9品名电感(μΗ)3.9 4.7 6.8 8.2 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330电阻 (mΩ) (MAX)15 18 23 26 28 38 52 57 68 80 97 134 150 190 222 260 310 380 532 620 700 870 990额定电流6.50 5.68 4.90 4.60 4.50 4.00 3.18 3.10 2.88 2.80 2.70 2.08 1.90 1.80 1.48 1.30 1.18 1.10 0.94 0.85 0.80 0.60 0.48(A)CKRH124-3R9 CKRH124-4R7 CKRH124-6R8 CKRH124-8R2 CKRH124-100 CKRH124-120 CKRH124-150 CKRH124-180 CKRH124-220 CKRH124-270 CKRH124-330 CKRH124-390 CKRH124-470 CKRH124-560 CKRH124-680 CKRH124-820 CKRH124-101 CKRH124-121 CKRH124-151 CKRH124-181 CKRH124-221 CKRH124-271 CKRH124-3311011 12 13 14 15 16 17 18 19 20 21 22 23无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流. 电感公差范围全心全力，精益求精；一流品质，服务顾客47贴片功率电感型名: CKRH125 1. 尺寸(毫米)0.2 5.011. 87. 6外輪廓 為避免短路，建議採用絲網印製(電路)法2. 技术参数NO.12 3 4 5 6 6 2 3 4 5 6 7 8 9品名电感(μΗ)1.3 2.1 3.1 4.4 5.8 7.5 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820电阻 (mΩ) (MAX)12 14 17 20 21 24 25 27 30 34 36 57 68 77 110 120 140 160 170 230 290 400 460 510 690 770 860 1200 1340 1530额定电流8.00 7.00 6.00 5.00 4.40 4.20 4.00 3.50 3.28 3.00 2.80 2.30 2.10 2.00 1.78 1.70 1.50 1.40 1.30 1.08 1.00 0.88 0.80 0.74 0.68 0.65 0.56 0.54 0.48 0.42(A)CKRH125-1R3 CKRH125-2R1 CKRH125-3R1 CKRH125-4R4 CKRH125-5R8 CKRH125-7R5 CKRH125-100 CKRH125-120 CKRH125-150 CKRH125-180 CKRH125-220 CKRH125-270 CKRH125-330 CKRH125-390 CKRH125-470 CKRH125-560 CKRH125-680 CKRH125-820 CKRH125-101 CKRH125-121 CKRH125-151 CKRH125-181 CKRH125-221 CKRH125-271 CKRH125-331 CKRH125-391 CKRH125-471 CKRH125-561 CKRH125-681 CKRH125-8211011 12 13 14 15 16 17 18 19 20 21 22 23 24无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流.全心全力，精益求精；一流品质，服务顾客电感公差范围48贴片功率电感型名: CKRH127 1. 尺寸(毫米)5.012. 3 M A X .12. 07. 612.3MAX.MAX8.0外輪廓 為避免短路，建議採用絲網印製(電路)法2. 技术参数NO.1 2 3 4 5 6 7 8 9 10 11 12 13 1415 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31品名电感(μΗ)1.2 2.4 3.5 4.7 6.1 7.6 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000电阻 (MΩ) (MAX)7 11 13 15 18 20 21 24 29 39 43 45 64 72 100 110 140 160 220 250 280 350 390 560 640 700 980 1070 1460 1640 1820额定电流9.78 8.0 7.5 6.8 6.6 5.8 5.4 4.9 4.5 3.9 3.5 3.4 3.0 2.75 2.50 2.35 2.10 1.95 1.68 1.60 1.42 1.28 1.14 1.06 0.95 0.88 0.77 0.73 0.67 0.60 0.53(A)CKRH127-1R2 CKRH127-2R4 CKRH127-3R5 CKRH127-4R7 CKRH127-6R1 CKRH127-7R6 CKRH127-100 CKRH127-120 CKRH127-150 CKRH127-180 CKRH127-220 CKRH127-270 CKRH127-330 CKRH127-390 CKRH127-470 CKRH127-560 CKRH127-680 CKRH127-820 CKRH127-101 CKRH127-121 CKRH127-151 CKRH127-181 CKRH127-221 CKRH127-271 CKRH127-331 CKRH127-391 CKRH127-471 CKRH127-561 CKRH127-681 CKRH127-821 CKRH127-102无铅 测定频率 额定电流: 100kHZ (±30%) 指电感值减小到原值 65%时的电流全心全力，精益求精；一流品质，服务顾客49电感公差范围贴片功率电感型名: CKRH127LD 1. 尺寸(毫米)5.012. 3 M AX .12. 07. 6外輪廓12.3MAX. MAX8.02. 技术参数NO.12 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31為避免短路，建議採用絲網印製(電路)法品名电感(μΗ)1.0 2.4 3.5 4.6 5.8 7.4 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000电阻 (mΩ) (MAX)6.5 10.5 12.7 13.8 16.3 17.8 19.7 21.3 26.6 28.0 36.6 41.7 53.3 60.7 78.0 90.0 115 119 153 169 229 299 340 419 471 574 741 852 1130 1240 1500额定电流14.0 10.0 9.30 9.10 8.60 7.40 6.68 6.45 5.63 5.10 4.70 4.18 3.90 3.48 3.25 2.90 2.58 2.40 2.10 1.88 1.78 1.55 1.43 1.30 1.20 1.08 1.00 0.93 0.85 0.73 0.68(A)CKRH127LD-1R0CKRH127LD-2R4 CKRH127LD-3R5 CKRH127LD-4R6 CKRH127LD-5R8 CKRH127LD-7R4 CKRH127LD-100 CKRH127LD-120 CKRH127LD-150 CKRH127LD-180 CKRH127LD-220 CKRH127LD-270 CKRH127LD-330 CKRH127LD-390 CKRH127LD-470 CKRH127LD-560 CKRH127LD-680 CKRH127LD-820 CKRH127LD-101 CKRH127LD-121 CKRH127LD-151 CKRH127LD-181 CKRH127LD-221 CKRH127LD-271 CKRH127LD-331 CKRH127LD-391 CKRH127LD-471 CKRH127LD-561 CKRH127LD-681 CKRH127LD-821 CKRH127LD-102无铅 测定频率 100kHZ 电感公差范围 (±30%) 额定电流: 指电感值减小到原值 65%时的电流全心全力，精益求精；一流品质，服务顾客50。

贴片电感介绍概述贴片电感是一种电感器件，广泛应用于电子领域中的电源管理、通信、计算机等各种电路中。

贴片电感已逐渐取代了插件式电感，成为了现代电子产品中不可缺少的组成部分。

原理贴片电感的工作原理就是利用电流在通向电感器两端的导线中产生磁场的原理，实现电能转换为磁能和磁能转换为电能的过程。

当贴片电感中通过电流时，储存在此电感中的磁能会导致感性电阻的产生，这种阻力就是电感的自感。

当电流的方向改变时，磁场的方向也会发生改变，这样就可以实现电感的基本功能，即使直流电流变成交流电流（会导致电流及磁场频繁变化），贴片电感仍然可以发挥出很好的电感性质。

类型贴片电感按照其外观形式可以分为：1.无芯贴片电感无芯贴片电感没有磁芯，能量存储效率较低，应用场合相对简单（如衰减滤波、防干扰排滤、降噪等）。

2.有芯贴片电感有芯贴片电感由于磁芯的存在，能量存储效率高，应用场合较为复杂（如升降压转换器）。

贴片电感按照分布参数不同可以分为：1.同轴型贴片电感同轴型贴片电感的结构如同同轴电缆，有一根主导体和一圈绕线。

常用于高频应用。

2.卷绕型贴片电感卷绕型贴片电感的绕线只绕在一个芯片上，通常用于低频应用。

参数常用的贴片电感参数有：1.感值单位为亨（H），一般来说感值越大，能储存的能量越多，其应用场合也越广泛，但大感值的芯片通常要比小感值的芯片成本要高。

2.电流指电流下限，超过这个电流，电感性能就会下降，反之也是如此。

3.电阻电阻值越大，芯片转换能量时的能量损耗越高，通常也会导致电感转换的效率降低。

应用贴片电感在电路设计中被广泛应用，常见的应用场景有：1.DC-DC转换器在DC-DC转换器中，贴片电感的作用是平滑电流和降噪。

2.通信设备通信设备中会使用到高频电路，贴片电感也是其中重要的组成部分。

3.汽车电子汽车电子中对于电磁辐射、抗干扰和稳定性要求很高，使用贴片电感的市场份额逐渐上升。

结论贴片电感作为一种纳入现代电子产品中不可缺少的组成部分的电感器件，其性能在不断的提高中，使用场景也在不断地拓宽，让贴片电感更加过载了现代电子世界中的各种电路分析。

功率电感科普知识功率电感科普知识一般是指电气工程中用的，能承受大功率的电感器，如大型电机(AC)降压起动用的电感器(也叫电抗器)。

功率电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

下面和小编一起来看功率电感科普知识，希望有所帮助！功率电感科普知识一、功率电感特点主要特点为：1、平底表面适合表面贴装。

2、优异的端面强度良好之焊锡性。

3、具有较高Q值，低阻抗之特点。

4、低漏磁，低直电阻，耐大电流之特点。

5、可提供编带包装，便于自动化装配。

二、功率电感作用在电路中主要起扼流、滤波、振荡作用。

三、功率电感与其它电感相比一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压；而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

四、功率电感发展趋势移动电话、相机、笔记本电脑的磁盘驱动器以及便携式音频播放器只是少数还在使用的传统电子元件，现在需要更多的是功率电感器。

将日益复杂的电路整合到更加狭小的电路板空间中的巨大的市场压力导致了性能更佳的、极具竞争力的、更为精巧的终端元件的需求增大。

电路板上的大功率转化终端元件的广泛应用也导致了高效率直流转换器和更精细电感器需求的增加。

为了适应这一挑战，元件制造商都花重金在材料与制作上发展、生产和改善绕线和多层片式电感器，用具有相等或更好的性能的但也更加精细的设计来迎合市场的需要。

1、精细功率电感器在便携式电子产品的电源供应器设计当中，面临的最大挑战是，既要提高电源供应器的工作效率还要减小它的尺寸，也就是说要设计在电力供应设计中最好使用最小的电感器。

解决此难题的办法之一是，提高DC/DC转换器的开关频率，这是影响低电感和小尺寸元件的'关键。

由负荷波动引起的瞬态响应较低的电感值是抵消了更好的。

在这种情况下，伴随着负载波动所引起的更快的瞬态响应，低电感值因高频率而偏移。

但是，有得必有失，提高开关频率的同时也增加了开关损耗，这同样会导致工作效率的降低。
