功率电感参数的基本含义电感是什么？电感是一种电路元件，它可以在自身磁场中储存能量。

电感通过储存将电能转换为磁能，然后向电路提供能量以调节电流。

当电流增加，磁场就会增强。

图1 展示了电感模型。

图1: 电感的电气模型电感是采用绝缘线绕成线圈形成的。

线圈可以是不同的形状和尺寸，也可以使用不同的芯材缠绕。

电感的大小则取决于匝数、磁芯尺寸和磁导率等多种因素。

图 2 显示了关键的电感参数。

图2: 电感参数表1 显示了如何计算电感(L)。

表1: 计算电感(L)公式参数参数描述µ = µr µ0磁导率µr相对磁导率（磁芯）µ0 = 4π10-7磁场常数（真空磁导率）A M线圈面积（磁场面积）I M线圈长度（磁场长度）µ匝数下面，我们将详细描述常见的电感参数。

磁导率是材料响应磁通量的能力，也表明了在施加的电磁场中有多少磁通量可以通过电感。

表 2 显示了磁导率对磁通密度（B）的增强。

表2：计算磁通密度(B)公式参数参数描述B=µ×H µµ介质的磁导率HH磁场（取决于几何形状、匝数和电流）从表2 可以看出，磁通量的浓度取决于磁芯的磁导率和尺寸。

图3 显示了一个没有磁芯的线圈。

图3: 空心线圈空心线圈的磁导率为常数值（µr air），大约等于1。

图4 显示了一个带磁芯的电感。

当然，有磁芯时，磁场会增强。

图4: 带磁芯的电感不同磁芯材料的典型磁导率不同。

表3 列出了三种不同芯材的磁导率。

表3：磁芯磁导率芯材符号磁导率铁µr FE BASED50 至150镍锌µr NiZn40 至1,500锰锌µr MnZn300 至20,000电感值(L)电感将感应的电能存储为磁能的能力通过电感值来体现。

在开关输入电压驱动电感的同时，电感要为输出负载提供恒定的直流电流。

表4 显示了电流和电感电压之间的关系。

功率电感规格参数功率电感是一种用于调整电流和电压的电子元件，它具有重要的规格参数。

下面将介绍功率电感的规格参数并详细解释其意义。

1. 电感值（Inductance value）：电感值是功率电感最基本的规格参数，用符号"L"表示，单位为亨利（H）。

电感值表示电感元件对电流变化的响应能力，即它的感应电势随电流变化的速率。

一般来说，电感值越大，功率电感对电流变化的响应能力越强。

电感值的选择需要考虑系统的功率需求、频率要求和成本因素。

2. 额定电流（Rated current）：额定电流是指功率电感所能承受的最大电流值，一般以安培（A）为单位。

功率电感在设计使用时，应选择额定电流大于或等于实际电流的规格，以确保电感在工作时不会过载。

3. 直流电阻（DC Resistance）：直流电阻是功率电感对直流电流的阻碍程度，用符号"R"表示，单位为欧姆（Ω）。

直流电阻的大小决定了功率电感在电流通过时的能量损耗。

一般来说，直流电阻越小，功率电感的效率越高。

4. 频率特性（Frequency Characteristics）：功率电感的频率特性是指在不同频率下的电感值变化情况。

由于电感元件的结构和工作原理，其电感值在频率变化时会有所变化。

功率电感的频率特性需要根据实际工作频率进行选择，确保在工作频率下电感值的稳定性。

5. 饱和电流（Saturation Current）：饱和电流是指功率电感在一定交流电频率下，磁芯饱和时所能承受的最大电流。

磁芯饱和会导致电感值的不稳定，影响功率电感的性能。

因此，选择功率电感时需要考虑电感的饱和电流，以确保在实际使用中不会出现饱和现象。

6. 温升特性（Temperature rise characteristics）：功率电感在工作过程中会产生一定的温升，这对电感元件的可靠性和寿命有影响。

温升特性表示电感在额定电流下的温升情况。

一般来说，温升越小，功率电感的稳定性越好。

功率电感器分别有哪两种额定电流？在DC-DC转换器中，存在两种额定电流的原因Isat：指磁介质的饱和电流，在下图B-H曲线中，是指磁介质达到Bm对应的Hm所需的DC电流量的大小，对于电感，即电感下降到一定比例后的电流大小，如SRI1207-4R7M产品，电感下跌20%的电流为8.4A，则Isat=8.4A。

Isat计算公式如下：设截面积为S、长为l，磁导率为μ的铁环上，绕以紧密的线圈N匝，线圈中通过的电流为I。

則依磁路定律: Hl/0.4π=NI=0.7958Hl 对于同一材质及呎吋的铁芯Hl依B-H曲线进行变化，但在同一斜率下，Hl是不变的，因此: N1*I1=Hl/0.4π=N2*I2即: N1/N2=I2/I1Irms：指电感产品的应用额定电流，也称为温升电流，即产品应用时，表面达到一定温度时所对应的DC电流。

以下是以2520系列中的 4.7uH叠层功率电感为例对比说明业界目前对电感器额定电流Irat、饱和电流Isat以及温升电流Irms标识状况。

叠层功率电感（铁氧体大电流电感）参数比对表现状会误导工程师选型，产生隐患；目前有相当部分叠层功率电感生产厂家对其产品额定电流规格都是沿用传统信号滤波处理用叠层电感额定电流标准来定义，其根据电感的温升电流值来定义其额定工作电流。

这种情况下产品设计工程师往往会按照传统功率电感选型经验并根据供应商电感规格书上定义的额定电流值来衡量其实际电路中的额定工作电流，这样一来很可能会导致因电感饱和电流低于电路的实际工作电流，会存在如下隐患：A). 电感实际工作时因电流过大导致饱和，引起电感量下降幅度过大造成电流纹波超出后级电路最大允许规格范围造成电路干扰，从而无法正常工作甚至损坏；B).电路中实际工作电流超过电感的饱和电流有可能会因电感饱和电感量下降产生机械或电子噪音；C).电路中实际工作电流超过电感的饱和电流会导致因电感饱和，其电感量下降引起电源带负载时输出电压D).电感额定电流（包括饱和和温升电流）选择余量不足会导致其工作时表面温度过高、整机效率降低、加速电感本身或整机老化使其寿命缩短.。

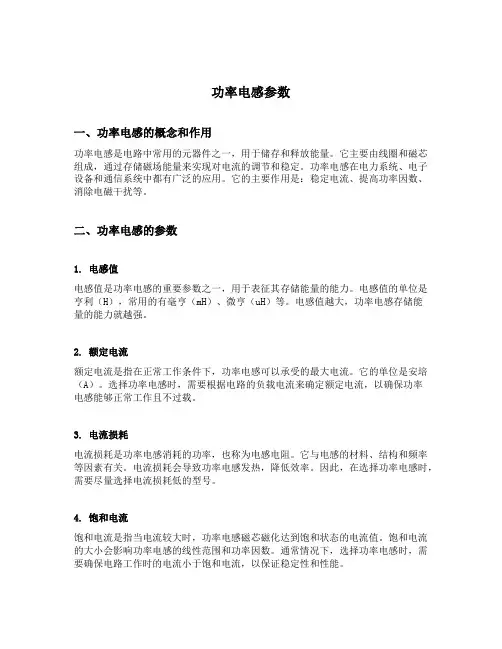

功率电感参数一、功率电感的概念和作用功率电感是电路中常用的元器件之一，用于储存和释放能量。

它主要由线圈和磁芯组成，通过存储磁场能量来实现对电流的调节和稳定。

功率电感在电力系统、电子设备和通信系统中都有广泛的应用。

它的主要作用是：稳定电流、提高功率因数、消除电磁干扰等。

二、功率电感的参数1. 电感值电感值是功率电感的重要参数之一，用于表征其存储能量的能力。

电感值的单位是亨利（H），常用的有毫亨（mH）、微亨（uH）等。

电感值越大，功率电感存储能量的能力就越强。

2. 额定电流额定电流是指在正常工作条件下，功率电感可以承受的最大电流。

它的单位是安培（A）。

选择功率电感时，需要根据电路的负载电流来确定额定电流，以确保功率电感能够正常工作且不过载。

3. 电流损耗电流损耗是功率电感消耗的功率，也称为电感电阻。

它与电感的材料、结构和频率等因素有关。

电流损耗会导致功率电感发热，降低效率。

因此，在选择功率电感时，需要尽量选择电流损耗低的型号。

4. 饱和电流饱和电流是指当电流较大时，功率电感磁芯磁化达到饱和状态的电流值。

饱和电流的大小会影响功率电感的线性范围和功率因数。

通常情况下，选择功率电感时，需要确保电路工作时的电流小于饱和电流，以保证稳定性和性能。

三、功率电感的选择和应用注意事项1. 选用合适的电感值根据电路的需求，选择合适的功率电感电感值非常重要。

过小的电感值会导致电流不稳定，过大的电感值会增加功率电感的体积和成本。

因此，在选择功率电感时，需要根据电路的工作频率、所需电流和预算等因素综合考虑，选择合适的电感值。

2. 注意功率电感的热特性功率电感在工作过程中会产生一定的热量，因此需要注意功率电感的热特性。

选择功率电感时，需要根据工作环境的温度和功率电感的散热设计来确定适当的型号和尺寸，以避免过热而影响其性能和寿命。

3. 调试和测试在使用功率电感时，需要进行调试和测试，以确保其性能和稳定性。

可以通过测量电感值、损耗、饱和电流等参数来评估功率电感的质量。

SunlordEXPERT IN PASSIVE PARTSPower Inductor SPH Series香港伟创国际有限公司2012.8Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSContentsInner Structure Process Flow Chart Electrical Characteristics Failure Mode Land Pattern Compatibility Sunlord Product RoadmapSunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSInner StructureSunlord SPH252012H Copper wire Copper wire TDK VLS252012TMagnetic ResinFerrite CoreMagnetic ResinFerrite CoreCYNTEC PSE25201BTOKO DFE252012CCopper wireCopper wireMagnetic ResinFerrite Core Iron powder ElectrodeThe structure of Cyntec’s/TDK’s and Sunlord’s power inductor are similar. The structure of Toko’s DFE252012C is different from others.Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSProcess Flow ChartSunlord SPH Process:PlatingWire woundSolderingResin CoatingCYNTEC PSE25201B Process:Almost the samePlatingWire WoundsolderingResin CoatingTDK VLS252012T Process:PlatingWire WoundWeldingResin CoatingHot pressure welding makes ferrite and electrode connectedSunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSProcess Flow ChartTOKO DFE Process:Wire woundmoldingThe film of copper wire processingConductive glueCuringThe process of Toko’s DFE252012C is absolutely different from others.Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSComparisons of manufacturing processesItem Uncontrolla ble risk Sunlord SPH252012H All parameters are quantitative, and under control. TDK VLS252012T Using welding Method， exists visual defect (fissure) and open circuit risk. Cyntec PSE 25201B All parameters are quantitative, and under control. Toko DFE252012 Pressure (Molding process) is not easy to control, exists the risk to damage copper wire and result in short. Low(80%)First pass yieldHigh(99.7%) (Japanese accuracy devices) High(100%) It’s easy to produce smallsize products, such as the 2016 &2012.Low(80%) (core visual defect in molding and welding) High(100%) GoodGood(95%) (Taiwan devices)Automatic Processing ExtensibilityHigh(100%) It’s easy to produce small-size products, such as the 2016 &2012.Low(50%) Can NotSunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSElectric CharacteristicFor Example (spec.):Indctance (μH) DCR(Ω) Max. 0.090 0.155 Typ. 0.080 0.129 Isat(A) Max. 1.75 1.8 Typ. 1.85 2.0 Irms(A) Max. 1.95 Typ. 2.15 1.30CompanyP/NCyntec TDKPSE25201B-2R2MS-39 VLS252012T-2R2M1R3 DFE252012 Series 1239AS-H-2R2 SPH252012H2R2MT2.2±20% 2.2±20%Toko2.2±30%0.1080.0902.202.702.002.30Sunlord2.2±20%0.0960.0801.801.951.802.00Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSElectric CharacteristicFor Example (test value.):Company P/N Indctance (μH) 2.2±20% 2.2±30% 2.2±20% DCR(Ω) Max. / / / Typ. 0.084 0.090 0.085 Isat(A) Max. 1.85 1.80 1.80 Typ. 2.15 2.70 2.05 Irms(A) Max. 1.84 1.71 1.82 Typ. 2.09 1.96 2.05Cyntec Toko SunlordPSE25201B-2R2MS-39 DFE252012 Series 1239AS-H-2R2 SPH252012H2R2MTTemperature Rise Curve60 Temperature Rise （℃）Satraution Curve 10% TOKO DFE252012C-2R2 Cyntec PSE252001B-2R2MS Sunlord SPH252012H-2R2TOKO DFE252012C-2R2 Cyntec PSE25201B-2R2Drop ratio40Sunlord SPH252012H-2R20%-10%20-20%0 0.0 0.5 1.5 D.C. Current （A） 1.0 2.0 2.5-30% 0.0 0.5 1.0 1.5 D.C. Current （A） 2.0 2.5Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSFor Example (test value):L-F Curve 6 5 Inductance (μH) 4 3 2 1 0 1 10 Frequency (MHz )Electric CharacteristicQ-F CurveTOKO DFE252012C-2R2 Cyntec PSE25201B-2R2 Sunlord SPH252012H-2R240TOKO DFE252012C-2R2 Cyntec PSE25201B-2R2 Sunlord SPH252012H-2R23020Q100 1000100 1 10 Frequency (MHz) 100 1000Z-F Curve 5 TOKO DFE252012C-2R2 Cyntec PSE25201B-2R2 Sunlord SPH252012H-2R24Z(KΩ)3210 1 10 Frequency (MHz) 100 1000Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎSunlordEXPERT IN PASSIVE PARTSFor Example (test value):Electric CharacteristicAC R -F C u rv e 20 T O K O D F E 2 5 2 0 1 2 C -2 R 2 C y n te c P S E 2 5 2 0 1 B -2 R 2 S u n lo rd S P H 2 5 2 0 1 2 H -2 R 215 ACR(Ω)1050 1 2 3 4 5 6 7 8 9 10 F re q u e n c y (M H z )At frequency above 2.5MHz, DFE's Rac begins to increase sharply. This is not compliant with the requirements of high-frequency trend Sunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎEXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicL-T Curve1.82.02.2-50-30-101030507090Temperature (℃）I n d u c t a n c e（μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2I=0AEXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicI=0.5AL-T Curve1.82.02.2-50-30-101030507090Temperature (℃）I n d u c t a n c e （μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2EXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicI=1.0AL-T Curve1.82.02.2-50-30-101030507090Temperature (℃）I n d u c t a n c e （μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2EXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicI=1.5AL-T Curve1.61.82.02.2-50-30-101030507090Temperature (℃）I n d u c t a n c e （μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2EXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicI=2.0AL-T Curve1.21.41.61.82.0-50-30-101030507090Temperature (℃）I n d u c t a n c e （μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2EXPERT IN PASSIVE PARTSTemperature coefficient :Electric CharacteristicI=2.5AL-T Curve0.30.50.70.91.11.31.51.71.9-50-30-101030507090Temperature (℃）I n d u c t a n c e （μH ）TOKO DFE252012C-2R2Cyntec PSE25201B-2R2Sunlord SPH252012H-2R2EXPERT IN PASSIVE PARTSWithstanding voltage test Test condition: 1000V/0.2sec Measuring device:TH2817B200060Test times -4.4%-98.1%L Rate of change +2.5%-41.8%DCR OKNG (Short)Result 0.0830.0522DCR(m OHM)2.170.0812.27Sunlord SPH252012H0.0420.08972.23Toko DFE252012C L(uH)DCR(m OHM)L(uH)After Test Before Test Item Failure(short) LocationFailure ModeEXPERT IN PASSIVE PARTSacb bacb bBACTest valueSpec. 2.10.81.01.2Max.2.0±0.22.5±0.2///1.222.212.68c b a T L WSunlord SPH252012HCYNTEC PSE25201BTDK VLS252012T （spec.）TOKO DFE252012CShape and DimensionsTest valueSpec. 2.10.850.801.2Max.2.0±0.22.5±0.2///1.152.202.52c b a T L WTest valueSpec.///1.2Max.2.0±0.22.5±0.2///1.192.202.68c b a T L W ¾Sunlord’s power inductor has the smallest shape in testing value.EXPERT IN PASSIVE PARTS Land Pattern Compatibility¾TDK’s and Sunlord’s power inductor are the same in land pattern.¾Cyntec’s power inductor has a little different from the two maker’s products in land pattern.¾The land pattern of Toko’s power inductor is incompatible with mainstream makers’.In case of emergency, it’s very hard to be replaced.EXPERT IN PASSIVE PARTSWire Wound Power Inductors RoadmapFor Wire Wound Power Inductors, focus on the height of 1.0mm and overSPH8030SSPH4018SSPH4012SSPH3015SSPH252012SSPH252010SSPH202012SSPH201610SSPH1608SSunlordEXPERT IN PASSIVE PARTSSunlord confidential０７５５－８９６６７７９９ ｗｗｗ．ｆｏｘｔｒｏｎ．ｃｏｍ．ｃｎ。

D C D C功率电感选型
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
DCDC功率电感（Inductor）选型
1、功率电感分类
2、电感主要参数
3 、DCDC感量计算
电感过小——输出纹波大
电感过大——动态响应不好，
电感太大，太小可能会改变DCDC的工作模式
电感饱和后，电流会急剧增加，使电感温度升高，同时会影响其它元件的寿命
步骤：
（1）确认输出电流
（2）确认电感值
Lmin=(Vin-Vout)*Vout/(△I*f*Vin)
一般来说△I取20%-30%的Iout ，f为DCDC开关频率
（3）根据Lmin选取L，一般略取大一点
（4）通过上面的公式计算△I，Imax
Imax=Iout+1/2 △I
（5）确认电感的饱和电流要大于Imax
温升电流要大于Iout
（6）实测
因为电感的交流参数都是在100K正弦波下所测的，实际应用中会有区别，所以最后需要通过实测来确认电感是否适合。

实例：
例子：SY8120 12V转 2A输出开关频率 500K
Lmin＝（）*（2**500K*12）＝
综合考虑后，选取
△I=（23%）
Imax=2+2＝
SWPA6045S 4R7MT/顺络
饱和电流
温升电流
经验：建议最大电流+△I要求小于电感饱和电流的80%
所以可选取使用
（7）下表1为△I的理论计算值
4 、感值标注、常见封装

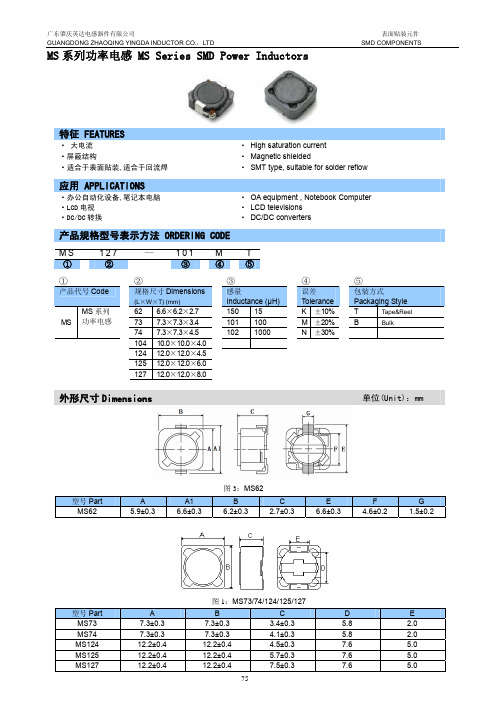

5、某电感型号表。

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

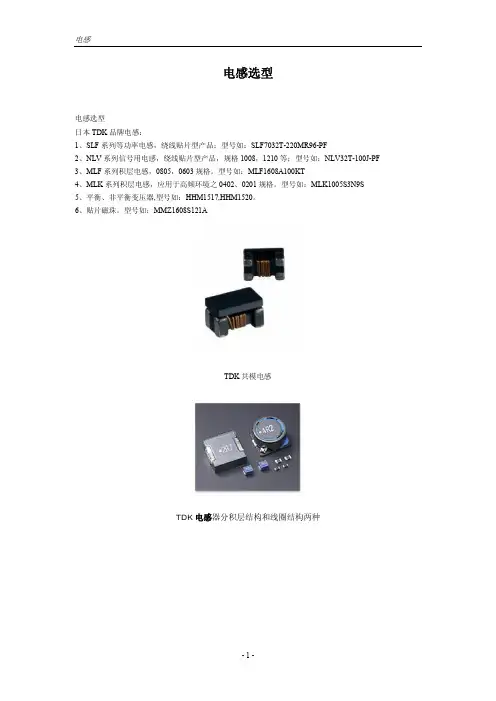

电感选型电感选型日本TDK品牌电感：1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF3、MLF系列积层电感，0805，0603规格。
