三分钟教你看懂SCD文件

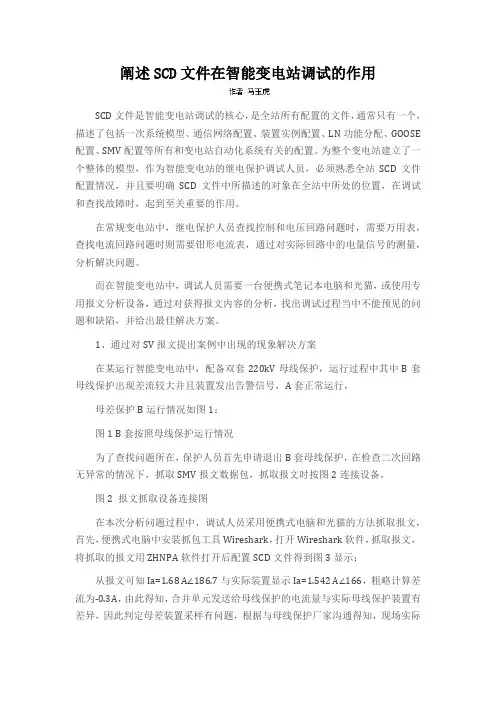

阐述SCD文件在智能变电站调试的作用SCD文件是智能变电站调试的核心，是全站所有配置的文件，通常只有一个，描述了包括一次系统模型、通信网络配置、装置实例配置、LN功能分配、GOOSE 配置、SMV配置等所有和变电站自动化系统有关的配置。

为整个变电站建立了一个整体的模型，作为智能变电站的继电保护调试人员，必须熟悉全站SCD文件配置情况，并且要明确SCD文件中所描述的对象在全站中所处的位置，在调试和查找故障时，起到至关重要的作用。

在常规变电站中，继电保护人员查找控制和电压回路问题时，需要万用表，查找电流回路问题时则需要钳形电流表，通过对实际回路中的电量信号的测量，分析解决问题。

而在智能变电站中，调试人员需要一台便携式笔记本电脑和光猫，或使用专用报文分析设备，通过对获得报文内容的分析，找出调试过程当中不能预见的问题和缺陷，并给出最佳解决方案。

1、通过对SV报文提出案例中出现的现象解决方案在某运行智能变电站中，配备双套220kV母线保护，运行过程中其中B套母线保护出现差流较大并且装置发出告警信号，A套正常运行，母差保护B运行情况如图1：图1 B套按照母线保护运行情况为了查找问题所在，保护人员首先申请退出B套母线保护，在检查二次回路无异常的情况下，抓取SMV报文数据包，抓取报文时按图2连接设备，图2 报文抓取设备连接图在本次分析问题过程中，调试人员采用便携式电脑和光猫的方法抓取报文，首先，便携式电脑中安装抓包工具Wireshark，打开Wireshark软件，抓取报文，将抓取的报文用ZHNPA软件打开后配置SCD文件得到图3显示：从报文可知Ia=1.68 A∠186.7与实际装置显示Ia=1.542 A∠166，粗略计算差流为-0.3A，由此得知，合并单元发送给母线保护的电流量与实际母线保护装置有差异，因此判定母差装置采样有问题，根据与母线保护厂家沟通得知，现场实际母线保护装置在接入间隔后，统一采样板上至少要配两个间隔才能采样正确，最终经厂家升级后装置正常运行。

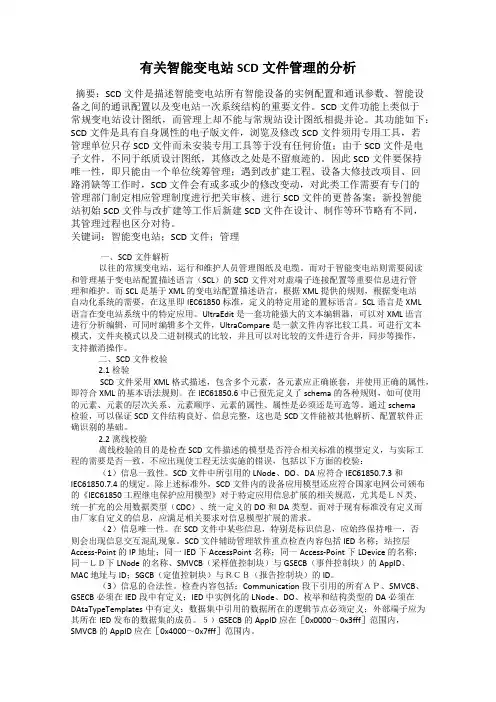

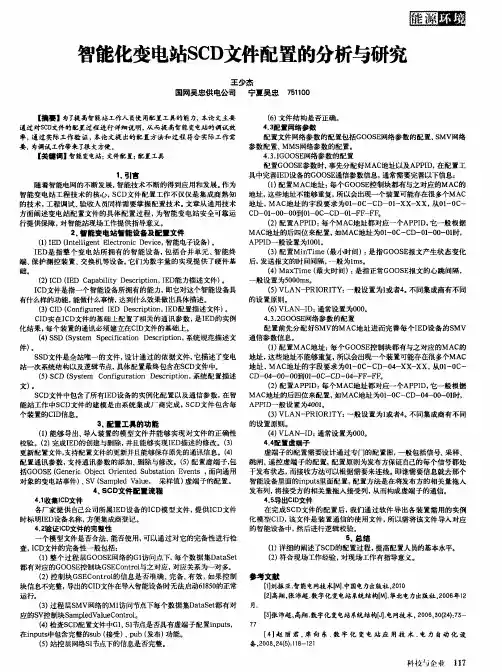

有关智能变电站SCD文件管理的分析摘要：SCD文件是描述智能变电站所有智能设备的实例配置和通讯参数、智能设备之间的通讯配置以及变电站一次系统结构的重要文件。

SCD文件功能上类似于常规变电站设计图纸，而管理上却不能与常规站设计图纸相提并论。

其功能如下：SCD文件是具有自身属性的电子版文件，浏览及修改SCD文件须用专用工具，若管理单位只存SCD文件而未安装专用工具等于没有任何价值；由于SCD文件是电子文件，不同于纸质设计图纸，其修改之处是不留痕迹的。

因此SCD文件要保持唯一性，即只能由一个单位统筹管理；遇到改扩建工程、设备大修技改项目、回路消缺等工作时，SCD文件会有或多或少的修改变动，对此类工作需要有专门的管理部门制定相应管理制度进行把关审核、进行SCD文件的更替备案；新投智能站初始SCD文件与改扩建等工作后新建SCD文件在设计、制作等环节略有不同，其管理过程也区分对待。

关键词：智能变电站；SCD文件；管理一、SCD文件解析以往的常规变电站，运行和维护人员管理图纸及电缆。

而对于智能变电站则需要阅读和管理基于变电站配置描述语言（SCL）的SCD文件对对虚端子连接配置等重要信息进行管理和维护。

而SCL是基于XML的变电站配置描述语言，根据XML提供的规则，根据变电站自动化系统的需要，在这里即IEC61850标准，定义的特定用途的置标语言。

SCL语言是XML语言在变电站系统中的特定应用。

UltraEdit是一套功能强大的文本编辑器，可以对XML语言进行分析编辑，可同时编辑多个文件，UltraCompare是一款文件内容比较工具。

可进行文本模式，文件夹模式以及二进制模式的比较，并且可以对比较的文件进行合并，同步等操作，支持撤消操作。

二、SCD文件校验2.1检验SCD文件采用XML格式描述，包含多个元素，各元素应正确嵌套，并使用正确的属性，即符合XML的基本语法规则。

在IEC61850.6中已预先定义了schema的各种规则，如可使用的元素、元素的层次关系、元素顺序、元素的属性、属性是必须还是可选等。

智能变电站scd名词解释

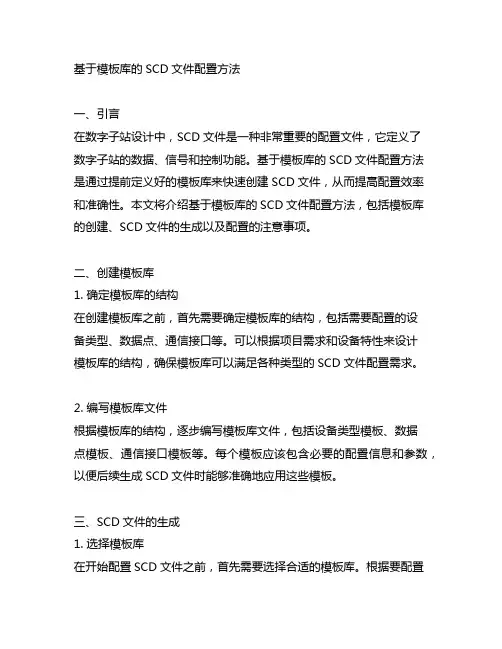

智能变电站的SCD文件（Substation Configuration Description）是IEC 61850标准定义的变电站配置文件，它是智能变电站自动化系统的核心文件，包含了变电站一次设备、二次设备的配置信息，以及设备间通信关系、数据模型、报告控制块等详细信息。

SCD文件用于在变电站设计阶段定义和描述变电站内所有IED（智能电子设备）的功能配置、通信参数以及相互间的关系，是智能变电站工程设计、调试、运维的基础数据来源，也是实现变电站自动化系统工程配置、联合调试、运行维护的关键文件。

通过导入到IED中，可以实现变电站自动化系统的统一配置和管理。

电力人带你解密S C D文件国网各个网省公司目前正在建设智能变电站配置文件管控系统，山东容弗紧跟国网步伐，凭借自身对IEC-61850的深入理解和对SCD文件的深层研究，采用大数据挖掘分析及无效数据智能剔除技术、异构数据转换及量化融合技术严格把控智能变电站的核心-SCD！为智能变电站安全稳定运行保驾护航，下面容弗小编带领大家一起解密SCD：1SCD文件基本结构SCD文件的各节点以树形层次结构组织起来，完整的文件由Header、Substation、Communication、IED、DataTypeTemplates五大部分组成。

Header部分包含SCD文件标识、文件版本、配置工具、文件修改历史记录等信息。

Substation部分描述变电站的功能结构，标识一次设备以及它们的电气连接关系。

下面简要描述一下Communication、IED和DataTypeTemplates三部分中过程层比较关心的内容。

1.1C ommunication部分Communication部分描述各个IED的SV控制块和GOOSE控制块的地址信息。

SMV节点下Address节点配置了SV控制块的APPID、MAC、VLAN-ID和VLAN 优先级，GOOSE控制块的相关参数是在GSE节点下的Address节点中配置，此外，GSE节点中还配置了GOOSE报文发送的心跳时间MaxTime和最小重发时间MinTime。

1.2I ED部分IED部分各个智能电子设备的具体内容，SV、GOOSE的发布和订阅都在此描述。

SV的发布通过SV控制块SampledValueControl实现。

其中，name为控制块名字，datSet属性指定了与本控制块关联的数据集，smvID为控制块的字符串ID(也叫svID，报文中一般会保护此参数)，nofASDU定义了报文中的ASDU数目，SmvOpts的各个属性都是布尔型，分别指定相应的项是否应该出现在SV报文中。

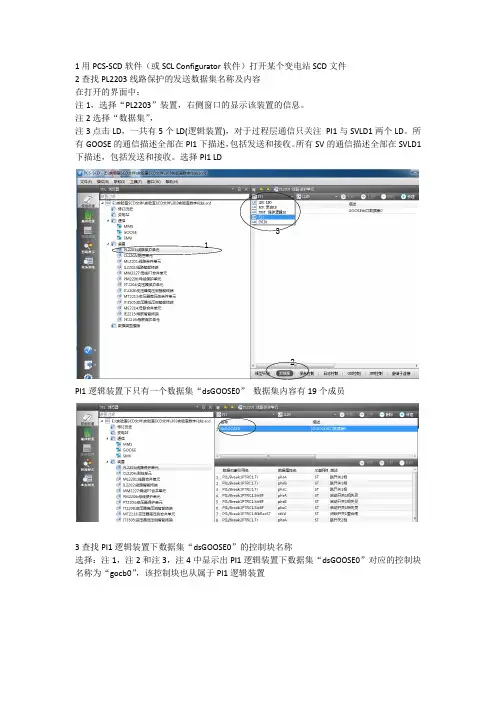

1用PCS-SCD软件（或SCL Configurator软件）打开某个变电站SCD文件2查找PL2203线路保护的发送数据集名称及内容在打开的界面中：注1，选择“PL2203”装置，右侧窗口的显示该装置的信息。

注2选择“数据集”，注3点击LD，一共有5个LD(逻辑装置)，对于过程层通信只关注PI1与SVLD1两个LD。

所有GOOSE的通信描述全部在PI1下描述，包括发送和接收。

所有SV的通信描述全部在SVLD1下描述，包括发送和接收。

选择PI1 LD312PI1逻辑装置下只有一个数据集“dsGOOSE0”数据集内容有19个成员3查找PI1逻辑装置下数据集“dsGOOSE0”的控制块名称选择：注1，注2和注3，注4中显示出PI1逻辑装置下数据集“dsGOOSE0”对应的控制块名称为“gocb0”，该控制块也从属于PI1逻辑装置注1注2注3注44查找PI1逻辑装置下数据集“dsGOOSE0”的控制块gocb0定义的内容如图，选择注1注2注3，注4显示数据集“dsGOOSE0”的控制块gocb0所定义的组播地址“01-0C -CD -01-01-03”应用标识“0103”注1注2注3注45查找虚端子连线，比如智能操作箱“IL2202”接收了线路保护“PL2203”具体的GOOSE 信息，具体有哪些虚端子连线。

选择注1，注2，注3中的“RPIT ”逻辑装置,智能操作箱“IL2202”接收“PL2203”具体的GOOSE 信息表示为1，2，3，4，5虚端子连线注1注1注2注36查找哪个插件，哪个光口发送及接收什么数据集选择，注1和注2，注3中显示信息：“Slot=B07”表示后背板从左往右数第7块插件（空插件也算）。

[Goose Tx] 表示goose 发送，“PL2203PI1/LLN0.gocb0：3,6”表示PL2203装置PI1逻辑装置下的gocb0控制块所对应的数据集“dsGOOSE0”从第3,6（从上往下数）口同时发送。

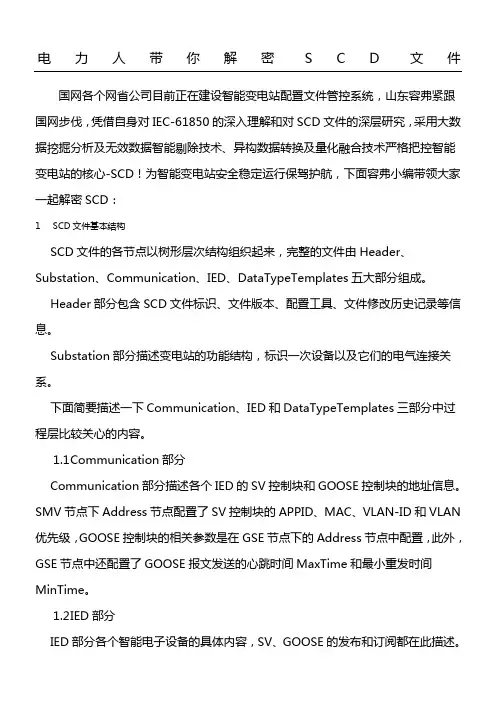

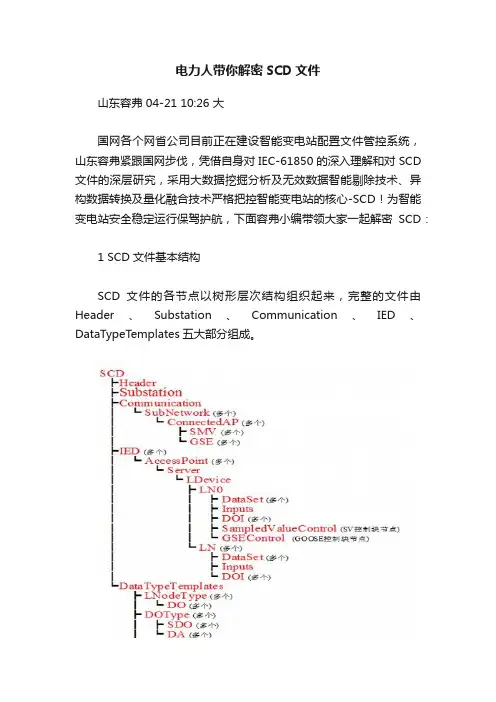

电力人带你解密SCD文件山东容弗 04-21 10:26 大国网各个网省公司目前正在建设智能变电站配置文件管控系统，山东容弗紧跟国网步伐，凭借自身对IEC-61850的深入理解和对SCD 文件的深层研究，采用大数据挖掘分析及无效数据智能剔除技术、异构数据转换及量化融合技术严格把控智能变电站的核心-SCD！为智能变电站安全稳定运行保驾护航，下面容弗小编带领大家一起解密SCD：1 SCD文件基本结构SCD文件的各节点以树形层次结构组织起来，完整的文件由Header、Substation、Communication、IED、DataTypeTemplates五大部分组成。

Header部分包含SCD文件标识、文件版本、配置工具、文件修改历史记录等信息。

Substation部分描述变电站的功能结构，标识一次设备以及它们的电气连接关系。

下面简要描述一下Communication、IED和DataTypeTemplates三部分中过程层比较关心的内容。

更多电力行业资讯、电力技术文献，敬请关注微信：山东容弗1.1 Communication部分Communication部分描述各个IED的SV控制块和GOOSE控制块的地址信息。

SMV节点下Address节点配置了SV控制块的APPID、MAC、VLAN-ID和VLAN优先级，GOOSE控制块的相关参数是在GSE节点下的Address节点中配置，此外，GSE节点中还配置了GOOSE报文发送的心跳时间MaxTime和最小重发时间MinTime。

1.2 IED部分IED部分各个智能电子设备的具体内容，SV、GOOSE的发布和订阅都在此描述。

SV的发布通过SV控制块SampledValueControl实现。

其中，name为控制块名字，datSet属性指定了与本控制块关联的数据集，smvID为控制块的字符串ID(也叫svID，报文中一般会保护此参数)，nofASDU定义了报文中的ASDU数目，SmvOpts的各个属性都是布尔型，分别指定相应的项是否应该出现在SV报文中。
