调频广播发射机的天线系统设计与优化随着科技的不断发展和人们对信息传播的需求不断增加，调频广播发射机的天线系统设计与优化变得尤为重要。
天线系统作为调频广播发射机的关键部分之一，直接影响着广播信号的传输质量和覆盖范围。
本文将从调频广播发射机的天线系统设计和优化两个方面进行探讨。
首先，调频广播发射机的天线系统的设计是至关重要的。
在设计过程中，需要考虑天线的类型、高度和方向。
根据实际需求和地理环境，选择合适的天线类型，如垂直天线、水平天线或者方向天线。
不同类型的天线适用于不同的环境，比如垂直天线适用于山区和平原，水平天线适用于城市和低地等。
此外，天线的高度也需要考虑，一般来说，天线的高度越高，传输范围越广。
然而，在实际设计中，需要考虑到天线的安装条件和成本等因素，以求得最佳平衡。
最后，天线的方向也有助于调整传输的角度，以达到最佳覆盖效果。
其次，调频广播发射机的天线系统还需要进行优化。
优化的目标是提高广播信号的传输质量和覆盖范围。
首先，可以通过改善天线的类型、高度和方向来优化天线系统。
如选择天线增益较高的类型、增加天线的高度以及调整天线的方向，都可以提高信号传输的品质和距离。
其次，可以通过调整天线的架设位置和与其他设备的距离来减少干扰。
例如，避免天线被高建筑物或其他电磁设备遮挡，同时与其他设备保持一定的距离，可以有效减少干扰信号的影响。
此外，对于天线系统的音频处理、调频技术和调频广播发射机的功率等方面也可以进行优化，以获得更好的广播效果。
除了天线系统的设计和优化，还需要考虑天线系统的安装和调试。
在安装过程中，要确保天线系统的固定稳固，同时防止外界因素（如风、雷电等）对天线系统的影响。
调试过程中，可以利用测量工具，如频谱分析仪、电磁辐射仪等，对广播信号进行检测和调整，以保证广播信号的传输效果。
在实际应用中，调频广播发射机的天线系统设计和优化是一个综合性的工程。
它需要考虑诸多因素，如地理环境、天线类型、天线高度、天线方向、设备干扰等等。
调频广播、电视发射天线技术及其维护分析^p【摘要】：^p ：随着我国的经济和科技的不断发展，我国的调频广播、电视无线技术的发展也越来越重要，在这一领域也获得了不断的创新和改革。
本文主要针对我国的调频广播、电视电线的无线发射设备以及天线维护技术进行了详细的分析^p ，以期我国的调频广播电视发射技术能够有进一步的提升，提供更多的公共服务。
【关键词】：^p ：调频广播;电视;发射技术;原理;维护时代不断变迁，调频广播及电视无线发射技术设备也在不断改进，以便适应全新的数字化时代浪潮。
我国的国民素质也在不断提升，对于精神文化的要求也日渐进入到新的阶段，在此背景下，调频广播和电视作为人们日常生活中接触最为频繁的传媒技术，对人们的生产生活发挥着越来越重要的作用。
在信息传播过程中，发射电线的技术质量直接影响着信息的传递速度，而且现阶段电线技术主要引进较为成熟的晶体管发射设备，在原有的基础上信号更加稳定、操作更加便捷、惠民程度更贴切入们的生活。
另一方面调频广播与电视发射天线在人们的生活普及较高，人民大众具有更高的传播效应。
但是数字化技术应用的不断推广，我国的调频广播以及电视的无线发射技术在应用中也存在一定的干扰因素，在很大程度上影响了我国的调频、电视的无线发射的效果，这对整体的广播电视业务是非常不利的。
一、我国广播电视发射技术中的主要技术广播电视天线发射系统中的天线占据着非常重要的位置，是无限电线应用中的重要组成部分，而且功能是不言而喻的，无限天线的性能直接影响了调频广播电视系统的呈现效果，而且广播电视发射技术在不同环境下能发挥作用的特点也是多样的。
（一）调频广播发射广播电视无线发射技术中的调频广播发射技术在发射技术应用中主要采用的是立体声调频发射，其选择这种技术的优势点主要在于立体声应用的功能上，这种设备在吸取相应的技术创新之后，这种随意切换方式便于广播发射的操作，能最大发挥广播无线发射技术的功能性，满足不同角度的调频广播的信息传输，保证稳定传输质量技术上完整调频广播之间的转换工作。

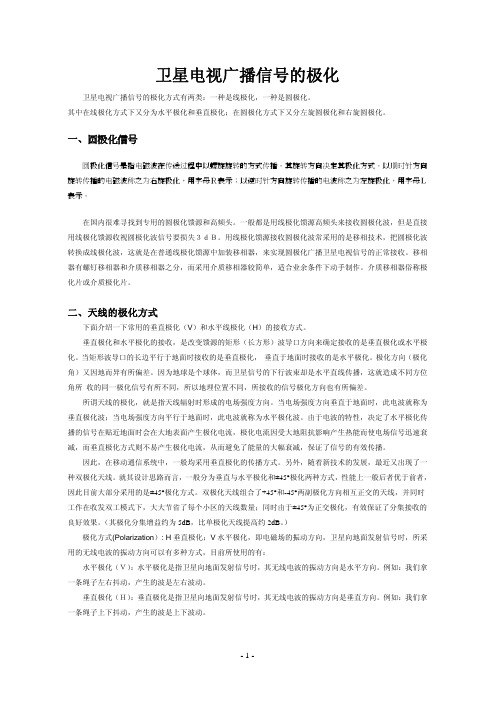

卫星电视广播信号的极化卫星电视广播信号的极化方式有两类：一种是线极化，一种是圆极化。
其中在线极化方式下又分为水平极化和垂直极化；在圆极化方式下又分左旋圆极化和右旋圆极化。
一、圆极化信号圆极化信号是指电磁波在传送过程中以螺旋旋转的方式传播。
其旋转方向决定其极化方式。
以顺时针方向旋转传播的电磁波称之为右旋极化，用字母Ｒ表示；以逆时针方向旋转传播的电波称之为左旋极化，用字母Ｌ表示。
在国内很难寻找到专用的圆极化馈源和高频头。
一般都是用线极化馈源高频头来接收圆极化波，但是直接用线极化馈源收视圆极化波信号要损失３ｄＢ。
用线极化馈源接收圆极化波常采用的是移相技术，把圆极化波转换成线极化波，这就是在普通线极化馈源中加装移相器，来实现圆极化广播卫星电视信号的正常接收。
移相器有螺钉移相器和介质移相器之分，而采用介质移相器较简单，适合业余条件下动手制作。
介质移相器俗称极化片或介质极化片。
二、天线的极化方式下面介绍一下常用的垂直极化（V）和水平线极化（H）的接收方式。
垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。
当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。
极化方向（极化角）又因地而异有所偏差。
因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。
所谓天线的极化，就是指天线辐射时形成的电场强度方向。
当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。
由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。
因此，在移动通信系统中，一般均采用垂直极化的传播方式。

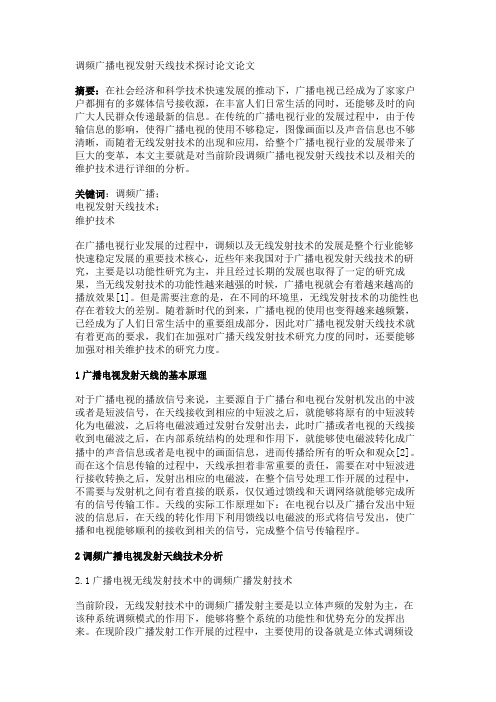

调频广播电视发射天线技术探讨论文论文摘要：在社会经济和科学技术快速发展的推动下，广播电视已经成为了家家户户都拥有的多媒体信号接收源，在丰富人们日常生活的同时，还能够及时的向广大人民群众传递最新的信息。
在传统的广播电视行业的发展过程中，由于传输信息的影响，使得广播电视的使用不够稳定，图像画面以及声音信息也不够清晰，而随着无线发射技术的出现和应用，给整个广播电视行业的发展带来了巨大的变革，本文主要就是对当前阶段调频广播电视发射天线技术以及相关的维护技术进行详细的分析。
关键词：调频广播；电视发射天线技术；维护技术在广播电视行业发展的过程中，调频以及无线发射技术的发展是整个行业能够快速稳定发展的重要技术核心，近些年来我国对于广播电视发射天线技术的研究，主要是以功能性研究为主，并且经过长期的发展也取得了一定的研究成果，当无线发射技术的功能性越来越强的时候，广播电视就会有着越来越高的播放效果[1]。
但是需要注意的是，在不同的环境里，无线发射技术的功能性也存在着较大的差别。
随着新时代的到来，广播电视的使用也变得越来越频繁，已经成为了人们日常生活中的重要组成部分，因此对广播电视发射天线技术就有着更高的要求，我们在加强对广播天线发射技术研究力度的同时，还要能够加强对相关维护技术的研究力度。
1广播电视发射天线的基本原理对于广播电视的播放信号来说，主要源自于广播台和电视台发射机发出的中波或者是短波信号，在天线接收到相应的中短波之后，就能够将原有的中短波转化为电磁波，之后将电磁波通过发射台发射出去，此时广播或者电视的天线接收到电磁波之后，在内部系统结构的处理和作用下，就能够使电磁波转化成广播中的声音信息或者是电视中的画面信息，进而传播给所有的听众和观众[2]。
而在这个信息传输的过程中，天线承担着非常重要的责任，需要在对中短波进行接收转换之后，发射出相应的电磁波，在整个信号处理工作开展的过程中，不需要与发射机之间有着直接的联系，仅仅通过馈线和天调网络就能够完成所有的信号传输工作。

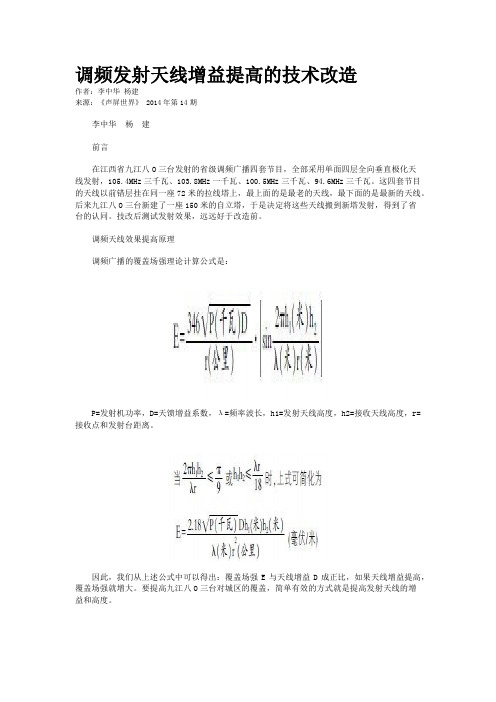

调频发射天线增益提高的技术改造作者：李中华杨建来源：《声屏世界》 2014年第14期李中华杨建前言在江西省九江八O三台发射的省级调频广播四套节目，全部采用单面四层全向垂直极化天线发射，105.4MHz三千瓦、103.8MHz一千瓦、100.5MHz三千瓦、94.6MHz三千瓦。
这四套节目的天线以前错层挂在同一座72米的拉线塔上，最上面的是最老的天线，最下面的是最新的天线。
后来九江八O三台新建了一座150米的自立塔，于是决定将这些天线搬到新塔发射，得到了省台的认同。
技改后测试发射效果，远远好于改造前。
调频天线效果提高原理调频广播的覆盖场强理论计算公式是：P=发射机功率，D=天馈增益系数，λ=频率波长，h1=发射天线高度，h2=接收天线高度，r=接收点和发射台距离。
因此，我们从上述公式中可以得出：覆盖场强E与天线增益D成正比，如果天线增益提高，覆盖场强就增大。
要提高九江八O三台对城区的覆盖，简单有效的方式就是提高发射天线的增益和高度。
从电磁波原理及天线设计理论来说，天线层数与天线增益成对数关系，即天线层数增加一倍，天线增益提高3dB，也就是覆盖场强增加3dB。
提高天线增益的技改方案从上述理论得出的结果是提高发射天线的增益和高度。
我们将发射天线从72米安装到110米大铁塔上，高度提升了50%，所以覆盖场强必能提高一倍。
将天线层数提高，覆盖场强还可以进一步提升。
因此，我们提出将四幅调频天线组合成一幅八层天线，东西两面覆盖，正好东面覆盖主要城区，西面覆盖两条高速及交通枢纽地区。
这样既节省了投入，又大大提高了覆盖效果。
要进行“四合成二，二合成一”的技改方案，首先要测试两个可行性指标。
第一个是天线振子和分馈线的承受功率；第二个是天线振子是否全调频段的天线，或者说发射的四个频率，所有天线振子在这四个频点处的驻波指标。
每个天线振子和分馈线的承受功率为：3KW×4台发射机/16个振子=3KW/4个振子，也就是说，天线振子和分馈线所承受的功率在改造前后同等不变，因此不必担心这一点。

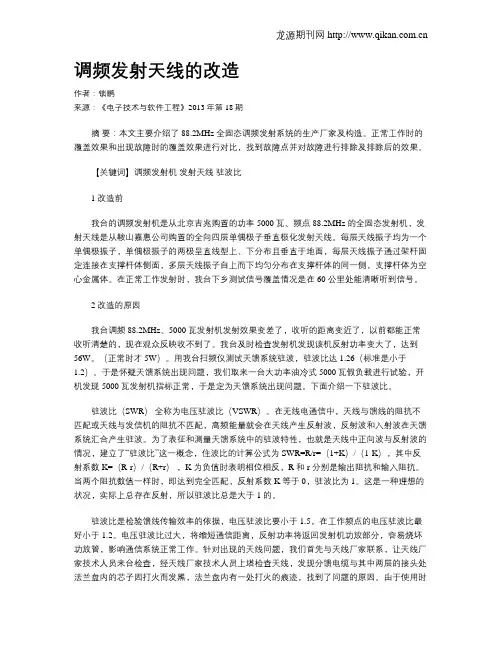

调频发射天线的改造作者：锁鹏来源：《电子技术与软件工程》2013年第18期摘要：本文主要介绍了88.2MHz 全固态调频发射系统的生产厂家及构造。
正常工作时的覆盖效果和出现故障时的覆盖效果进行对比，找到故障点并对故障进行排除及排除后的效果。
【关键词】调频发射机发射天线驻波比1 改造前我台的调频发射机是从北京吉兆购置的功率5000 瓦、频点88.2MHz 的全固态发射机，发射天线是从鞍山嘉惠公司购置的全向四层单偶极子垂直极化发射天线。
每层天线振子均为一个单偶极振子，单偶极振子的两极呈直线型上、下分布且垂直于地面，每层天线振子通过架杆固定连接在支撑杆体侧面，多层天线振子自上而下均匀分布在支撑杆体的同一侧，支撑杆体为空心金属体。
在正常工作发射时，我台下乡测试信号覆盖情况是在60 公里处能清晰听到信号。
2 改造的原因我台调频88.2MHz、5000 瓦发射机发射效果变差了，收听的距离变近了，以前都能正常收听清楚的，现在观众反映收不到了。
我台及时检查发射机发现该机反射功率变大了，达到56W。
（正常时才5W）。
用我台扫频仪测试天馈系统驻波，驻波比达1.26（标准是小于1.2）。
于是怀疑天馈系统出现问题，我们取来一台大功率油冷式5000瓦假负载进行试验，开机发现5000 瓦发射机指标正常，于是定为天馈系统出现问题。
下面介绍一下驻波比。
驻波比（SWR）全称为电压驻波比（VSWR）。
在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会在天线产生反射波，反射波和入射波在天馈系统汇合产生驻波。
为了表征和测量天馈系统中的驻波特性，也就是天线中正向波与反射波的情况，建立了“驻波比”这一概念，住波比的计算公式为SWR=R/r=（1+K）/（1-K），其中反射系数K=（R-r）/（R+r），K 为负值时表明相位相反，R 和r 分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时，即达到完全匹配，反射系数K 等于0，驻波比为1。

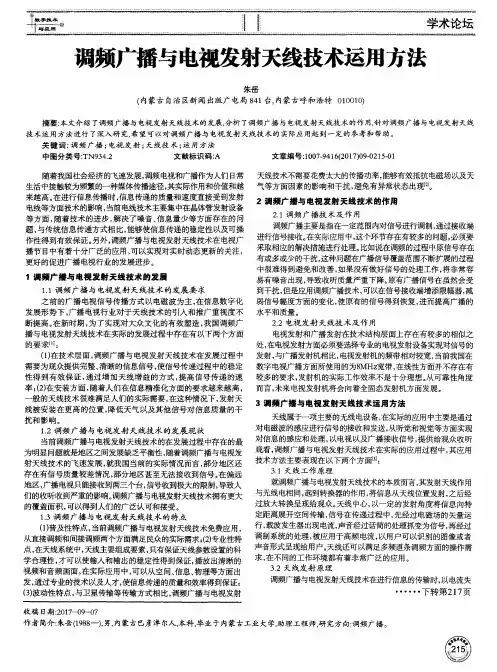

图１ 调频广播的应用连接示意图２．１ 直接接地与安全防护近年来，随着社会经济的不断发展，我国广播工程获得了长足进步，而在网络技术和信息技术的支持下，调频化广播也成为我国现代广播的主要体系，调频广播中不仅应用了大量的电气设备，还将很多自动化设备和通信设备应用其中。
这些设备受电流的影响更大，所以对接地技术和电气保护技术的工艺提出了更高要求。
为保证我国广播内部电器自动化能够正常运行，相关工作人员需要保证整个系统的稳定性。
在自动化系统中，通过接地防范的方式能够有效217图２ 接地方式２．２ 双偶板极子形式天线安装过程中，双偶板极子形式天线主要是由两对平行且相距1/2波长的反射板和半波振子构成，大部分安装时半波偶极子的材料都会采用不锈钢或铝合金材料，应用玻璃钢材质来做反射板外盖，而绝缘材料218产品，而天线的各项维护操作也应按照国家广播电视总局颁布的广播天线发射馈线系统的技术规范来进行。
除此之外，工作人员需要在日常工作中多检查机房发射机的电压驻波比，对反射功率和反射电压进行记录，若数据出现异常需要快速找到故障原因并及时维修，确保反射功率和反射电压指标恢复正常。
一般情况下，想要尽快找出故障，会应用分段测量法对RF通道的驻波比进行测量。
在主馈线和天线断开后，直接在主馈线天线的一侧介入一个50 Ω的假负载电阻，从主馈线的输入端测试馈线的驻波比，该方式能够帮助工作人员对故障具体在天线部分或馈线部分进行分辨。
如果通过检测发现天线运行正常，那说明馈线出现故障，也可以按照同样的方式对分支电缆和功分器进行测定，这样能够确定到底是哪部分的天线单元出现故障。
针对安装高度较低的天线，也可以直接在塔上进行测定操作。
按照以往的维护管理经验来分析，大部分分支电缆的接头以及功分器，在雨雪天接触到雨水后很容易受潮，导致绝缘度降低从而引起天线驻波告警。
通过分段测量的方式，能够帮助工作人员快速找出天线的具体故障部位，工作人员在明确了天线的受潮区域后，可以直接用电吹风对其快速吹干，重新密封后就可以解决驻波故障。

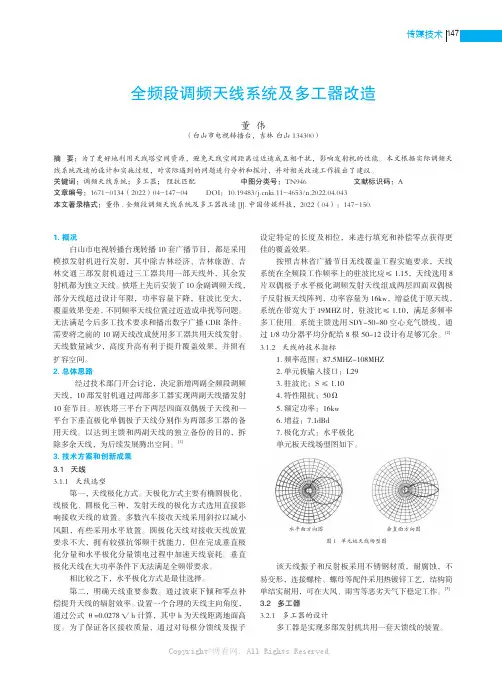

1471. 概况白山市电视转播台现转播10套广播节目，都是采用模拟发射机进行发射，其中除吉林经济、吉林旅游、吉林交通三部发射机通过三工器共用一部天线外，其余发射机都为独立天线。
铁塔上先后安装了10余副调频天线，部分天线超过设计年限，功率容量下降，驻波比变大，覆盖效果变差，不同频率天线位置过近造成串扰等问题。
无法满足今后多工技术要求和播出数字广播CDR条件。
需要将之前的10副天线改成使用多工器共用天线发射。
天线数量减少，高度升高有利于提升覆盖效果，并留有扩容空间。
2.总体思路经过技术部门开会讨论，决定新增两副全频段调频天线，10部发射机通过两部多工器实现两副天线播发射10套节目。
原铁塔三平台下两层四面双偶极子天线和一平台下垂直极化单偶极子天线分别作为两部多工器的备用天线。
以达到主馈和两副天线的独立备份的目的，拆除多余天线，为后续发展腾出空间。
[1]3.技术方案和创新成果3.1 天线3.1.1天线选型第一，天线极化方式。
天极化方式主要有椭圆极化、线极化、圆极化三种，发射天线的极化方式选用直接影响接收天线的放置。
多数汽车接收天线采用斜拉以减小风阻，有些采用水平放置。
圆极化天线对接收天线放置要求不大，拥有较强抗邻频干扰能力，但在完成垂直极化分量和水平极化分量馈电过程中加速天线衰耗。
垂直极化天线在大功率条件下无法满足全频带要求。
相比较之下，水平极化方式是最佳选择。
第二，明确天线重要参数。
通过波束下倾和零点补偿提升天线的辐射效率。
设置一个合理的天线主向角度，通过公式θ=0.0278√h计算，其中h为天线距离地面高度。
为了保证各区接收质量，通过对每根分馈线及振子设定特定的长度及相位，来进行填充和补偿零点获得更佳的覆盖效果。
按照吉林省广播节目无线覆盖工程实施要求，天线系统在全频段工作频率上的驻波比应≤1.15，天线选用8片双偶极子水平极化调频发射天线组成两层四面双偶极子反射板天线阵列，功率容量为16kw，增益优于原天线，系统在带宽大于19MHZ时，驻波比≤1.10，满足多频率多工使用。
