悬挂式温控型七氟丙烷灭火装置产品简介

南京龙翔液体化工储运码头有限公司七氟丙烷灭火装置操作指导书前言 (1)一、概述 (2)二、七氟丙烷装置结构简介 (3)2.1各主要部件性能参数及作用 (4)三、七氟丙烷装置的工作原理 (2)键入章标题（第3级） (3)四、GST—QKP04/2气体灭火控制器操作说明.................................... .4五、气体灭火装置的操作说明 (5)提醒操作者务必注意,气体灭火设备是一种接收到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。

对气体灭火设备的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；另一方面也会在一定时期造成重要场所消防能力的消弱。

启动这些设备应慎之又慎！进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：＞进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员；＞确认火情确实需要启动气体灭火设备；＞确认气体灭火设备喷洒的保护区域内人员疏散已经完成。

一、概述七氟丙烷（HFC—227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

七氟丙烷气体灭火产品可分为有管网（通称系统）和无管网（通称装置）两大类型，本公司采用的是无管网类型。

1）七氟丙烷灭火装置的使用范围a）电器火灾；b）液体火灾和可熔固体火灾；c）固体表面火灾；d）灭火前能切断气源的气体火灾；七氟丙烷灭火装置不得用于扑救下列物质火灾a）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠；b）活泼金属，如钾、钠、镁、钛等；c）金属氢化物，如氢化钾、氰化钠等；d）能自行分解的化学物质，如过氧化氢、联氨等；2）七氟丙烷（HFC—227ea）灭火剂主要技术指标沸点：一16.4℃冰点：一131.1℃临界温度：101.7℃临界压力：2.91Mpa蒸气压：0.39Mpa蒸气密度：31.2kg/m3（20℃）3）七氟丙烷灭火装置的基本参数工作环境温度：0℃—50℃主电源：AC220V 50Hz液体密度：1.41g/ml （20℃）臭氧层消耗潜能值（ODP）：0大气层停留时间：36年未观察到不良反应最大浓度（NOAEL）：9%可未观察到不良反应最大浓度（LOAEL）：10.5%系统设计灭火浓度：8%工作环境湿度：W95%备用电源：DC 24V最大（直流）安全电流：150mA/5min 贮存容器：70L 、120L 喷射时间：10S充装密度：1120kg/m 3二、七氟丙烷装置结构简介七氟丙烷灭火装置由贮存容器、容器阀、连接管、信号反馈装置、安全泄放 装置、驱动装置、压力表、喷嘴、外壳箱体、感烟探测器、感温探测器、释放指 2.1 各主要部件性能参数及作用2.1.1 贮存器一连接管压力表示灯、手动紧急启/停按钮、声光报警器、气体灭火控制器组成。

可编辑修改精选全文完整版一、概述七氟丙烷（HFC-227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色、无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

柜式七氟丙烷灭火装置由贮存容器、容器阀、连接管、信号反馈装置、安全泄放装置、驱动装置、压力表、喷嘴、外壳箱体等组成。

我公司生产的七氟丙烷（HFC-227ea）灭火设备和装置采用国内外先进技术，具有灭火性能优良、灭火速度快；结构简单、易于安装；控制系统先进；工作可靠、使用维护方便等特点，是一种理想的哈龙替代产品，可广泛应用于电子计算机房、通讯设备房、金融系统的金库、档案室、广播电视中心、调控中心、中央管理室、控制室、数据室、精密设备室、发变电机房、变压器房、泵房、空调机房、文博库房等消防要求较高的场所。

1、七氟丙烷（HFC-227ea）灭火剂技术指标见表12、七氟丙烷（HFC-227ea）灭火剂物理性能沸点：-16.4℃液体密度： 1.41g/ml(20℃)冰点：-131.1℃臭氧层消耗潜能值（ODP）：0临界温度：101.7℃大气层停留时间：36年临界压力：2.91MPa 未观察到不良反应最大浓度（NOAEL）：9%蒸气压：0.39MPa 可观察到不良反应最小浓度（LOAEL）：10.5%蒸气密度：31.2kg/m3(20℃) 系统设计灭火浓度：8%3、七氟丙烷灭火系统和灭火装置基本参数工作环境温度：0℃～50℃工作环境湿度：≤95%主电源：AC 220V，50Hz 备用电源：DC 24V燃气型驱动器：直流电阻1～2Ω最小（直流）启动电流 1.2A最大（直流）安全电流150mA/5min贮存容器：40L、70L、90L、120L、150L喷射时间：≤10s充装密度：灭火装置：≤1120kg／m3 灭火系统：≤950kg／m3灭火剂贮存压力： 2.5 M Pa (装置)最大工作压力： 4.2 M Pa (装置)最小工作压力： 2.0 M Pa (装置)2）七氟丙烷灭火系统和灭火装置使用范围七氟丙烷灭火系统和灭火装置适用于扑灭下列火灾a)电气火灾；b)液体火灾和可熔固体火灾；c)固体表面火灾；d)灭火前能切断气源的气体火灾。

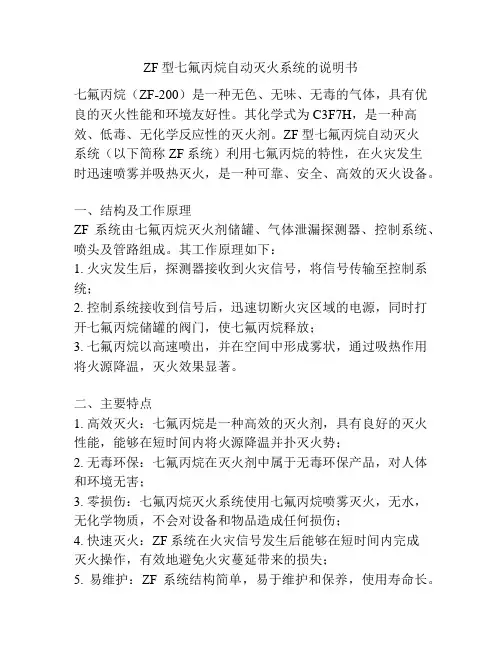

ZF型七氟丙烷自动灭火系统的说明书七氟丙烷（ZF-200）是一种无色、无味、无毒的气体，具有优良的灭火性能和环境友好性。

其化学式为C3F7H，是一种高效、低毒、无化学反应性的灭火剂。

ZF型七氟丙烷自动灭火系统（以下简称ZF系统）利用七氟丙烷的特性，在火灾发生时迅速喷雾并吸热灭火，是一种可靠、安全、高效的灭火设备。

一、结构及工作原理ZF系统由七氟丙烷灭火剂储罐、气体泄漏探测器、控制系统、喷头及管路组成。

其工作原理如下：1. 火灾发生后，探测器接收到火灾信号，将信号传输至控制系统；2. 控制系统接收到信号后，迅速切断火灾区域的电源，同时打开七氟丙烷储罐的阀门，使七氟丙烷释放；3. 七氟丙烷以高速喷出，并在空间中形成雾状，通过吸热作用将火源降温，灭火效果显著。

二、主要特点1. 高效灭火：七氟丙烷是一种高效的灭火剂，具有良好的灭火性能，能够在短时间内将火源降温并扑灭火势；2. 无毒环保：七氟丙烷在灭火剂中属于无毒环保产品，对人体和环境无害；3. 零损伤：七氟丙烷灭火系统使用七氟丙烷喷雾灭火，无水，无化学物质，不会对设备和物品造成任何损伤；4. 快速灭火：ZF系统在火灾信号发生后能够在短时间内完成灭火操作，有效地避免火灾蔓延带来的损失；5. 易维护：ZF系统结构简单，易于维护和保养，使用寿命长。

三、安装要求1. 安装环境：ZF系统应安装在防火墙上或防火间隔，避免直接阳光照射，防止高温、潮湿等因素对设备的影响；2. 储罐位置：七氟丙烷储罐应位于易于观察和维护的位置，离易燃物品远距离，保证系统运行的安全性；3. 喷头布置：喷头应均匀分布在防火区域内，距离地面高度约为2-3米，并设置在易燃区域的上风侧，以确保灭火效果；4. 管路敷设：管路应在安装过程中避免受到机械损伤，且需要定期检测有无泄漏现象，保证系统运行的正常性。

四、使用方法1. 检查：定期检查气体泄漏探测器、储罐、控制系统、喷头及管路等设备是否正常运行，确保系统在需要的时候能够及时启动；2. 演练：定期进行系统演练，提高操作人员的应急处理能力，确保灭火设施在实际情况下的有效性；3. 维护：定期对系统进行维护保养，清洁喷头及管路，检查阀门、控制系统的工作情况，并进行必要的更换和修复。

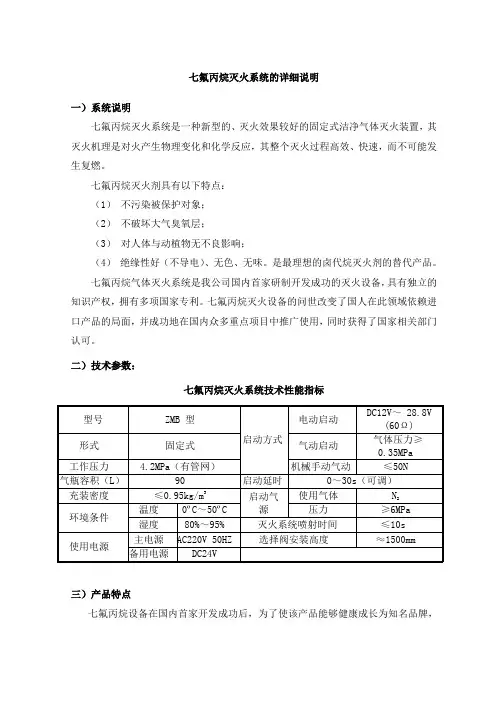

七氟丙烷灭火系统的详细说明一）系统说明七氟丙烷灭火系统是一种新型的、灭火效果较好的固定式洁净气体灭火装置，其灭火机理是对火产生物理变化和化学反应，其整个灭火过程高效、快速，而不可能发生复燃。

七氟丙烷灭火剂具有以下特点：（1）不污染被保护对象；（2）不破坏大气臭氧层；（3）对人体与动植物无不良影响；（4）绝缘性好（不导电）、无色、无味。

是最理想的卤代烷灭火剂的替代产品。

七氟丙烷气体灭火系统是我公司国内首家研制开发成功的灭火设备，具有独立的知识产权，拥有多项国家专利。

七氟丙烷灭火设备的问世改变了国人在此领域依赖进口产品的局面，并成功地在国内众多重点项目中推广使用，同时获得了国家相关部门认可。

二）技术参数：七氟丙烷灭火系统技术性能指标三）产品特点七氟丙烷设备在国内首家开发成功后，为了使该产品能够健康成长为知名品牌，更好地服务社会，我公司对该设备进行了全方位的专利保护。

其中，该设备核心技术国家专利具体如下：核心技术一：设备的密封①、国家专利证号：ZL99 2 36430.4实用新型瓶头阀，包括以下几项专利技术a、储气瓶利用了金属膜片钢塑性密封，膜片采用Icr18Ni9Ti的不锈钢材料，耐腐蚀，压在膜片上的H62产生钢塑性变形，从而保证密封效果，使高压灭火药剂能够长期储存成为现实，储存年限可达30年左右。

b、瓶头阀采用H62铜棒，膜片采用Icr18Ni9Ti的不锈钢材料，避免了传统瓶头阀同种材质构件，长期装配发生粘连不利于系统使用后恢复和维修。

②、国家专利证号ZL98 2 32470.7压力表接头阀：装在瓶头阀上的灌装阀和压力表接口二合为一，减少了泄露环节。

压力表加装在灌装阀上具备了按需启闭特点、避免了压力表长期受压也减少了泄露环节，提高了设备的密封性能。

核心技术二：设备使用中安全可靠性①、国家专利证号：ZL99 2 36430.4实用新型瓶头阀，包括以下几项专利技术钢瓶与汇集管连接：瓶头阀上端的高压软管与汇集管连接后，具有以下优点：a、瓶与汇集管实现金属构件连接，强度好耐腐蚀寿命可长达30年。

七氟丙烷自动灭火系统产品使用说明书秦皇岛赛福恒通消防设备有限公司Qinhuangdao Safe-Hengtong Fire-fighting Equipment CO.,Ltd目录一、系统简介二、主要技术参数三、系统组成及工作原理四、系统主要零部件一、系统简介1.1 灭火剂简介七氟丙烷（HFC—227ea）是一种以化学方式灭火为主的洁净气体灭火剂，它无色、无味、低毒、不导电、不污染被保护对象，是卤代烷灭火剂较理想的替代物。

该灭火剂灭火效能高，速度快。

1.2 系统特点我公司生产的七氟丙烷灭火系统，借鉴了国内外同行的先进技术，强度高，保险系数大，工作可靠。

操作维修方便。

同时具有自动、手动和机械应急启动等多种启动方式，系统安全可靠。

1.3 系统组成该系统主要由灭火剂储瓶，瓶头阀、选择阀、启动气瓶、启动瓶阀、液流单向阀、高压软管、气体单向阀、压力讯号器、安全阀、集流管、气瓶框架、喷嘴、管道系统等组成。

1.4 系统分类按保护对象分为：全淹没灭火系统和局部应用灭火系统。

按保护区域分为：单元独立系统和组合分配系统。

按系统结构分为；有管网灭火系统和无管网灭火系统系统。

1.5 适用范围a)无自动喷淋系统或使用水喷淋系统会造成水损失的设备。

b)贵重物品、无价珍宝、公司资料档案、图书馆、档案馆等。

c)电气设备：如计算机房、配电室、电讯中心及电气设备等。

d)可扑救A、B、C各类火灾。

e)活泼金属、金属氢化物和灭火前不能切断气源的火灾除外。

二、主要技术参数七氟丙烷自动灭火系统主要技术参数：三、系统组成及工作原理a)七氟丙烷自动灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、气体灭火控制盘、声光报警器、喷洒指示灯、紧急启动/停止按钮等）、灭火系统单元（包括气体灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、高压软管、选择阀、管网及喷嘴等）等部分组成。

b)系统的启动方式有三种，即电动启动、手动启动、应急机械手动启动。

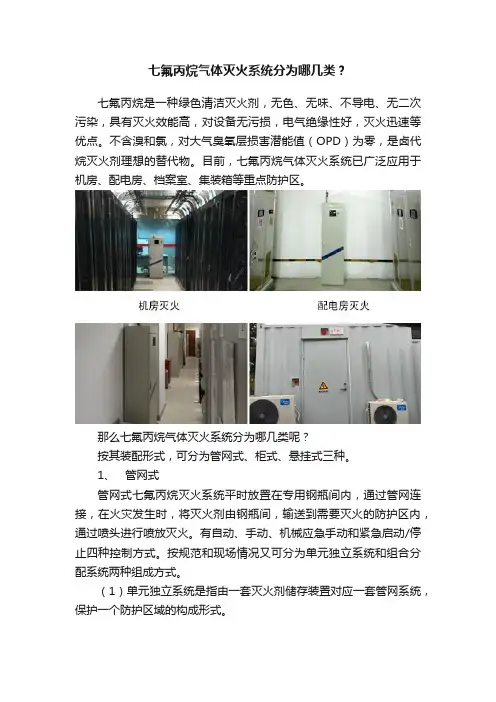

七氟丙烷气体灭火系统分为哪几类？七氟丙烷是一种绿色清洁灭火剂，无色、无味、不导电、无二次污染，具有灭火效能高，对设备无污损，电气绝缘性好，灭火迅速等优点。

不含溴和氯，对大气臭氧层损害潜能值（OPD）为零，是卤代烷灭火剂理想的替代物。

目前，七氟丙烷气体灭火系统已广泛应用于机房、配电房、档案室、集装箱等重点防护区。

那么七氟丙烷气体灭火系统分为哪几类呢？按其装配形式，可分为管网式、柜式、悬挂式三种。

1、管网式管网式七氟丙烷灭火系统平时放置在专用钢瓶间内，通过管网连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的防护区内，通过喷头进行喷放灭火。

有自动、手动、机械应急手动和紧急启动/停止四种控制方式。

按规范和现场情况又可分为单元独立系统和组合分配系统两种组成方式。

（1）单元独立系统是指由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成形式。

图一单元独立系统（2）组合分配系统是指由一套公共的灭火剂储存装置对应几套管网系统，一般是两个或两个以上防护区采用一套灭火系统，保护两个或两个以上防护区域的构成形式，通过管网输送到各个防护区。

图二组合分配系统2、柜式柜式七氟丙烷灭火装置是一种预制的，直接放在防护区内，由一套或者几套灭火装置保护一个防护区。

在发生火灾时，不需要经过很多管路，直接就在防护区内喷放灭火。

根据结构形式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。

具有安装灵活方便，可轻便移动，工作准确可靠，操作维修方便等特点，不需配备单独的钢瓶间。

图三柜式七氟丙烷灭火装置3、悬挂式悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先配置成独立的可悬挂安装或者固定于墙壁上的，火灾发生时可自动或手动喷放灭火剂的一类装置。

根据其启动方式可分为电磁型和温控型两种：（1）温控型：火灾温度达到预设定温时（一般为68℃）可自动启动喷放，不需外配置报警系统；（2）电磁型：利用一些火灾探测元件和气体灭火控制器等组成的集火灾探测、报警和灭火功能于一体的灭火装置。

一、悬挂式七氟丙烷气体灭火装置设计规范1、设计依据1)国家标准GB50370《气体灭火系统设计规范》；2）国家标准CB50263《气体灭火系统施工及验收规范》;3）国家现行其他相关的规范、标准、规则等。

2、设计条件);1)保护对象(用于按照有关规范选定灭火设计浓度C12)防护区的尺寸（用于计算防护区的净容积V)；3）防护区的最低和最高环境温度（用于计算七氟丙烷灭火剂的蒸汽比容S）；4）防护区所处的海拔高度（选定海拔高度修正系数K）。

3、设计过程1）提出系统对防护区的要求；2）根据保护对象确定灭火浓度;3）计算防护区净容积；4）计算灭火剂设计用量；5)确定装置灭火喷放时间；6)选定灭火剂储瓶规格及数量；7)选定装置的型号及数量;8)计算灭火剂存储用量及储瓶的充装率；9）计算防护区泄压口面积。

4、系统对防护区的要求1）防护区宜以单个封闭空间划分；同一区间的吊顶上和地板下需同时保护时,可合为一个防护区。

2）一个防护区的面积不宜大于500㎡，且容积不宜大于1600m3.3）防护区应实行完全的防火分隔。

防护区围护结构及门窗的耐火极限均不宜低于0。

5h；吊顶的耐火极限不宜低于0。

25h。

当防护区的相邻区域设有水喷淋或其他灭火系统时，其隔墙或外墙上的门窗的耐火极限可低于0.25h，但不应低于0。

25h。

当吊顶上和工作层划为同一防护区时,吊顶的耐火极限不做要求。

4）防护区围护结构承受内压的允许压强，不宜低于1200Pa。

5）防护区的门应为向疏散方向开启的防火门，并安装自动闭门器，以保证在气体喷放时能够处于关闭状态。

但亦应保证用于疏散的门在任何状态下，都可以从防护区内部打开.6)防护区内影响气体灭火效果的各种设备都应能保证在喷放气体前联动停止或关闭，除泄压口外的开口应自动关闭。

7）防护区应有保证人员在30s内疏散完毕的通道和出口.8）防护区内的疏散通道和出口应设置应急照明和疏散指示标志。

9）防护区的入口处应设置灭火系统的永久性标志牌和气体释放指示灯。

七氟丙烷无管网自动灭火系统三、灭火瓶组瓶头阀四、七氟丙烷气体灭火系统设计参数《气体灭火系统设计规范》GB50370-20054.1防护区灭火设计用量或惰化设计用量，应按下式计算：式中——灭火设计用量或惰化设计用量(kg)；——灭火设计浓度或惰化设计浓度(%)；——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；——防护区的净容积(m3)；——海拔高度修正系数，可按本规范附录B的规定取值。

4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。

五、自动报警灭火控制部分主要技术参数：1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。

2、保护区基本输出口配置：主启动气瓶电磁阀1个，声光报警器1个，放气指示灯1个，有源、无源触点输出各1个3、线制：除探测器外所有接入和输出采用N+1线制，即+24V电源加N条信号线。

每路布线长度≤2000米，控制输出采用多线制，操作可靠性高。

4、联动触点：控制器有一个常开/常闭无源触点，一个有源触点。

可选择在火警发生时或满足灭火条件下发出联动指令信号，可关闭空调、放火阀等联动设备。

5、电源：控制系统配有主机工作电源和备用工作电源，当主电源断电时，备用电源自动接如工作，当主电源通电后，又可自动转入主电源供电。

同时对备用电源进行充电。

主电工作电源：控制器电源+5V/2A，探测器接口电源+24V/1A，联动输出电源+24V/4A 备用工作电源：密封式蓄电池DC 12V/6.5AH两节，在主电源掉电时能维持主机正常监视工作8小时以上，并能满足喷放气体对功率的要求。

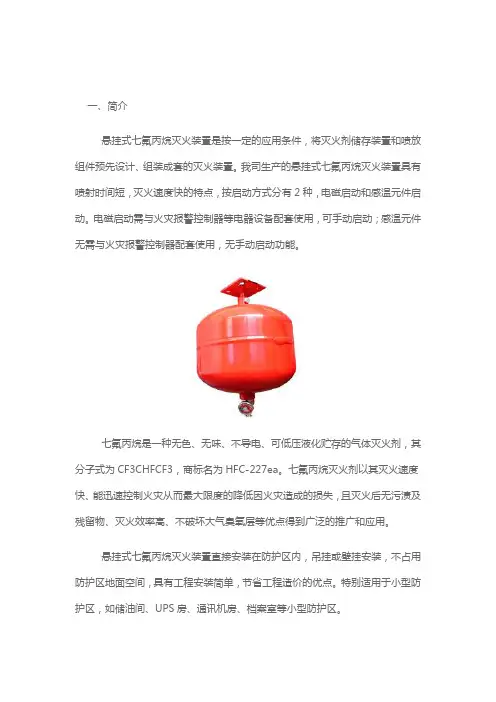

一、简介悬挂式七氟丙烷灭火装置是按一定的应用条件，将灭火剂储存装置和喷放组件预先设计、组装成套的灭火装置。

我司生产的悬挂式七氟丙烷灭火装置具有喷射时间短，灭火速度快的特点，按启动方式分有2种，电磁启动和感温元件启动。

电磁启动需与火灾报警控制器等电器设备配套使用，可手动启动；感温元件无需与火灾报警控制器配套使用，无手动启动功能。

七氟丙烷是一种无色、无味、不导电、可低压液化贮存的气体灭火剂，其分子式为CF3CHFCF3，商标名为HFC-227ea。

七氟丙烷灭火剂以其灭火速度快、能迅速控制火灾从而最大限度的降低因火灾造成的损失，且灭火后无污渍及残留物、灭火效率高、不破坏大气臭氧层等优点得到广泛的推广和应用。

悬挂式七氟丙烷灭火装置直接安装在防护区内，吊挂或壁挂安装，不占用防护区地面空间，具有工程安装简单，节省工程造价的优点。

特别适用于小型防护区，如储油间、UPS房、通讯机房、档案室等小型防护区。

二、工作原理本公司生产的电磁式悬挂式七氟丙烷灭火装置，采用电磁驱动装置驱动，性能可靠。

当接收到防护区内火灾探测器的火警信号（两路）后，报警控制器输出DC24V电流，使电磁驱动装置动作(电磁阀工作电流1.5A)，从而将灭火剂瓶组容器阀打开，七氟丙烷灭火剂通过喷嘴向防护区内喷放灭火。

本公司生产的定温式悬挂式七氟丙烷灭火装置，采用感温元件启动，性能可靠。

当发生火灾时防护区温度升高，感温元件动作，七氟丙烷灭火剂通过喷嘴向防护区内喷放灭火。

三、悬挂式七氟丙烷灭火装置技术参数XQQC16/118.4 1.6 2.5 ＜10 0～50.6XQQC30/134.5 1.6 2.5 ＜10 0～50.6XQQC50/157.5 1.6 2.5 ＜10 0～50.6注：实际充装量需结合具体工程确定！四川齐诚科技有限公司，该公司位于天府之国四川省成都市，公司创立于2011年，是一家专业从事消防设备销售，安装及售后服务于一体的消防产品一站式采购企业，公司技术力量雄厚，拥有一支专业的工程设计和安装技术服务队伍，并建立了完善的质量保证和售后服务管理体系，公司从业人员均具有多年行业从业经历，现与省内外多家:房地产开发商，消防工程公司，信息机房工程公司，系统集成商等建立长期合作。

悬挂式七氟丙烷气体灭火装置设计规范概要首先，设计规范应包括悬挂式七氟丙烷气体灭火装置的基本原理和工作流程。

悬挂式七氟丙烷气体灭火装置通常由灭火系统控制器、烟感探头、气体喷头和气瓶组成。

灭火系统控制器负责监测火灾信号，当烟感探头检测到火灾时，控制器会触发气瓶中的七氟丙烷释放到火灾现场，通过气体喷头实现灭火作用。

其次，设计规范还应明确悬挂式七氟丙烷气体灭火装置的安装要求。

悬挂式七氟丙烷气体灭火装置应该安装在易燃易爆物品储存区域或高风险火灾场所，如机房、变电所等。

安装时应与防火间隔、防火墙和其他防火设备协调，确保灭火效果。

同时，还需要考虑灭火系统的排气和通风问题，以确保释放七氟丙烷后能及时将火灾区域内的热量和烟雾排出。

第三，设计规范还应规定悬挂式七氟丙烷气体灭火装置的操作和维护要求。

悬挂式七氟丙烷气体灭火装置应配备完善的操作指南和维护手册，包括如何操作系统控制器、检查气体瓶的压力和重量、定期检测烟感探头和气体喷头的工作状态等。

此外，定期维护保养设备，包括更换瓶内的七氟丙烷、清洁烟感探头和气体喷头等。

最后，设计规范还要求悬挂式七氟丙烷气体灭火装置的监测和报警系统。

监测系统应能实时监测七氟丙烷气体灭火装置的状态，包括气体瓶压力、温度和气瓶重量等。

报警系统应能发出声光报警信号，并将报警信息传输至相关部门或人员，以便及时采取相应的应对措施。

总之，悬挂式七氟丙烷气体灭火装置设计规范在其设计、安装、操作和维护方面都有具体的要求。

这些规范的制定旨在确保悬挂式七氟丙烷气体灭火装置的安全可靠运行，投入使用前必须按照规范进行严格的检测和验证，以确保其在火灾发生时能及时灭火保护人们的生命财产安全。

同时，相关部门应加强对悬挂式七氟丙烷气体灭火系统的监管和管理，确保设备的质量和效果达到设计要求。

七氟丙烷灭火系统按压力级别可以分为2.5Mpa、4.2 Mpa和5.6Mpa三种。

按灭火剂瓶组容积分为ZM70（70L）,）ZM100（100L）,ZM120（120L）,ZM150（150L）,ZM180（180L）。

HFC-227ea（其化学名为七氟丙烷）是目前国际上认可的环保型灭火剂，具有灭火效能高、无污染、不导电、储存空间小、管网工作压力低，灭火后无污染的优点。

本公司生产的七氟丙烷系统阀门设计公称通径大，局部阻力小，满足短时间内喷放的要求，灭火剂储存容器由60～180L不等，已形成系列化，可满足不同客户的需求，系统安装简单，维修方便。

根据工程设计在、需要分2.5 Mpa、4.2 Mpa 和5.6Mpa三种贮存系统供选择，目前已在国内的百多项重点工程中正常运行使用。

工作温度界限：0℃～50℃七氟丙烷灭火剂最大充装密度：1.15kg/L；工作压力：2.5 Mpa、4.2 Mpa、5.6Mpa（20℃）七氟丙烷灭火剂的灭火（或惰化）设计用量与防护区的不含非可燃物的净空体积、海拔高度修正系数、灭火剂灭火（或惰化）设计浓度及过热蒸汽在101kpa和防护区最低环境温度下的比容有关。

具有极强的优势，其且有下列结构特点：（1）是气体灭火技术的应用，但七氟丙烷灭火时遇热分解的氟化物（HF）要比同样数量的哈龙1301多（因为七氟丙烷分子有七个氟原子，而哈龙1301分子有三个氟原子），HF对人体呼吸系统有刺激作用；因此有的设计，要求火灾发现早，灭火剂释放时间短（国际标准IS014520规定灭火剂释放时间小于10秒），以求防护区在火灾初起价段，温度不太高时释放灭火剂，释放时间越快，防护区内达到均匀灭火浓度的时间越短，灭火扑救越快，造成的分解物会越少；针对为一特性，灭火器阀门设计成快开型结构，同时阀门通径及瓶组内虹吸管通径设计都较大，满足了喷放时间短的要求。

（2）七氟丙烷是用于重要场所的防护，灭火系统要求处于良好的工作状态。

七氟丙烷气体消防系统一、七氟丙烷气体消防系统简介及组成七氟丙烷气体消防系统按类别可分成：有管网七氟丙烷灭火系统、无管网柜式七氟丙烷灭火系统、电磁悬挂式七氟丙烷灭火系统、定温悬挂式七氟丙烷灭火系统。

七氟丙烷气体消防系统的所使用的灭火剂七氟丙烷（HFC-227ea）是一种无色无味，对臭氧层的耗损潜能值为零的环保灭火剂，具有不导电，无二次污染，灭火效能高，对电器、电子设备无腐蚀及污损的特点，特别适用于有人员工作的场所，如计算机房、电讯中心、图书馆、配电房等重要场所的保护。

七氟丙烷气体消防系统在保护区内设置有七氟丙烷灭火设备、气体灭火控制器、烟感、温感、声光报警、警铃、放气指示灯、紧急启动按钮。

当有火情时，烟感、温感同时探测到火灾信号反馈到气体灭火控制器，警铃和声光器报警，保护区内人员开始疏散，系统延迟30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。

如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。

如出现误报警状态，也可通过该按钮，停止向保护区放气。

有管网七氟丙烷灭火系统由七氟丙烷贮存瓶、容器阀、氮气瓶组、电磁驱动装置、选择阀、单向阀、集流管、连接管、信号反馈装置、喷头等部件组成。

需要设置专用的气瓶间。

无管网柜式七氟丙烷灭火装置由七氟丙烷贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置、喷头等部件组成。

不需要设置专用的气瓶间。

二、七氟丙烷气体消防系统工作流程图广州鼎亚消防设备有限公司，坐落于美丽的羊城广州，是经国家相关部门批准注册的、国内专业生产七氟丙烷气体灭火设备的厂家。

公司坚持以“优质的产品、完善的服务、务实的价格”满足客户的需求，多年来得到行内一致好评和社会各界的认可和支持。

我司所有产品均经国家固定灭火系统和耐火构件质量监督检验中心检测合格，并获得公安部消防产品合格评定中心颁发的3C 认证证书和欧盟CE 证书，产品质量达到行业相关标准。

悬挂式七氟丙烷灭火装置介绍
一、产品概述：
悬挂式气体灭火装置根据启动方式的不同可分为定温式、电爆式和电磁阀式三种，定温式悬挂气体灭火装置主要依靠阀门的定温玻璃球在火灾时受热彭胀使其破裂而将阀门打开喷放灭火剂。

七氟丙烷（HFC-227ea）是国际上认可并推广使用的洁净型哈龙替代灭火剂，具有灭火设计浓度低、灭火速度快、灭火后无污染等特点，可在常温下液化贮存；其主要以物理方式和部分化学方式灭火，具有气体灭火剂的优点，已在世界上许多国家和地区广泛使用；可用于经常有人员工作场所的防护。

二、结构特点：
定温型悬挂式灭火装置由灭火剂储存罐体、玻璃泡喷头、压力显示部件组成，可悬挂或固定于墙壁上，具有不占地、无电气连接、安装简便的特点。

火灾时可自动喷放灭火剂的一类灭火装置。

悬挂式气体灭火装置的阀门设计通径大，喷放时间短、灭火迅速。

由于没有管网，施工安装简单，减少工程投资；同是灭火装置安装在防护区上空或四周墙壁上，可不占用防护区地面空间。

电磁悬挂式灭火装置由灭火剂储存罐体、电磁驱动部件、喷头、压力显示部件、信号反馈部件组成，可悬挂或固定于墙壁上，与火灾探测部件、火灾警报器及灭火控制器组成一套自动灭火系统，具有不占地、安装简便的特点。

三、适用范围：
适用于配电室、变压器室、仪器设备室、小型油库、计算机房、软件库、通讯机房、档案文物资料室等小型防护区。

七氟丙烷灭火装置产品说明书(悬挂式感温型)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。

1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。

1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。

七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。

1.4安全警告1）七氟丙烷喷放时会产生冷凝汽雾，通过中断燃烧链进行灭火，灭火速度很快，如果在有人工作的场所使用，要求设置明显的警告告示牌，告示牌用语建议如下：防护区内告示牌：警告！听到现场警铃响，人员应立即撤出；2）除上述警告，其他安全措施应符合国家现行有关规定。

2、灭火装置结构图1.悬挂支架2.连接螺母3.灭火剂储瓶4.容器阀5.压力表6.感温元件3、启动方式本装置由感温玻璃球启动。

可编辑修改精选全文完整版一.主要用途与适用范围1.概述七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作2.3.4.七氟丙烷不适合扑救以下物质火灾·硝化纤维、氯酸钠、硝酸钠、火药等含氧化剂的化学制品火灾；·活泼金属，如：钠、钾、镁、钛、铀、锆等；·金属氢化物，如氢化钠、氢化钾等。

二.系统技术参数1.七氟丙烷灭火剂七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。

喷放后可自然排出或由通风系统迅速排除。

现场无残留物，不会受到污染，善后处理方便。

其物理特性见下表表1.七氟丙烷物理性质三1.七氟丙烷灭火系统组成七氟丙烷灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、气体灭火控制盘、声光讯响器、喷洒指示灯、紧急启动/停止按钮等）、灭火系统单元（包括七氟丙烷灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、软管、选择阀、管网及喷嘴等）组成。

单元独立系统示意图图中1.喷头2.火灾探测器3.压力开关4.安全阀5.HFC227ea灭火瓶组6.电磁启动器7.启动气瓶8.报警控制器9.喷洒指示灯10.紧急启动/停止按扭11.声光讯响器（室内室外各一个）组合分配系统示意图图中：1.喷头2.火灾探测器3.压力开关4.安全阀5.气动启动头6.选择阀7.单向阀8.HFC227ea灭火瓶组9.电磁启动器10.启动气瓶11.报警控制器12.喷洒指示灯13.紧急启动/停止按扭14.声光讯响器（室内室外各一个）·单元独立系统—一个七氟丙烷供应源，通过固定的管网和喷嘴，对一个防护区或保护对象实施保护。

·组合分配系统—一个七氟丙烷供应源，通过区域选择阀、固定的管网和喷嘴，对两个或两反馈而不需要四·启动气瓶·集流管·单向阀·集流管安全阀·气控单向阀·喷嘴·金属软管·高压管件·选择阀1.七氟丙烷灭火瓶七氟丙烷灭火瓶是由灭火剂贮存容器、容器阀及所贮存的七氟丙烷灭火剂组成。
