七氟丙烷灭火装置设计计算

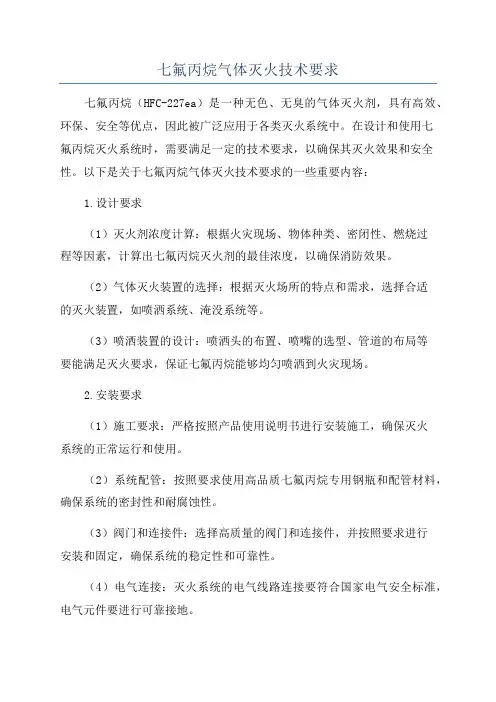

七氟丙烷气体灭火技术要求七氟丙烷（HFC-227ea）是一种无色、无臭的气体灭火剂，具有高效、环保、安全等优点，因此被广泛应用于各类灭火系统中。

在设计和使用七氟丙烷灭火系统时，需要满足一定的技术要求，以确保其灭火效果和安全性。

以下是关于七氟丙烷气体灭火技术要求的一些重要内容：1.设计要求（1）灭火剂浓度计算：根据火灾现场、物体种类、密闭性、燃烧过程等因素，计算出七氟丙烷灭火剂的最佳浓度，以确保消防效果。

（2）气体灭火装置的选择：根据灭火场所的特点和需求，选择合适的灭火装置，如喷洒系统、淹没系统等。

（3）喷洒装置的设计：喷洒头的布置、喷嘴的选型、管道的布局等要能满足灭火要求，保证七氟丙烷能够均匀喷洒到火灾现场。

2.安装要求（1）施工要求：严格按照产品使用说明书进行安装施工，确保灭火系统的正常运行和使用。

（2）系统配管：按照要求使用高品质七氟丙烷专用钢瓶和配管材料，确保系统的密封性和耐腐蚀性。

（3）阀门和连接件：选择高质量的阀门和连接件，并按照要求进行安装和固定，确保系统的稳定性和可靠性。

（4）电气连接：灭火系统的电气线路连接要符合国家电气安全标准，电气元件要进行可靠接地。

3.运行和维护要求（1）监测装置：安装恰当数量和位置的火灾探测器和监测装置，能够实时监测火灾情况和灭火剂浓度，确保系统能够及时响应。

（3）维护保养：定期对灭火系统进行检查和维护，保持设备的完好性和可用性。

特别是要定期对灭火装置的压力、喷嘴、连接管道等进行检查，确保其正常运行。

总之，七氟丙烷气体灭火技术要求包括设计、安装、运行和维护等多个方面，旨在确保七氟丙烷灭火系统的灭火效果和安全可靠性。

在设计和使用过程中，需要遵循相关标准和规范，确保系统能够及时有效地灭火，保护人员和财产的安全。

七氟丙烷无管网自动灭火系统（2）电器手动：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。

这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。

但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。

同时控制器立即进入灭火报警状态。

（3）机械应急手动方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；○1手动关闭联动设备并切断电源。

○2拔出手柄上的保险销，拍击储瓶组上的手柄，即刻实施灭火。

控制逻辑图三、灭火瓶组瓶头阀四、七氟丙烷气体灭火系统设计参数《气体灭火系统设计规范》GB50370-20054.1防护区灭火设计用量或惰化设计用量，应按下式计算：式——灭火设计用量或惰化设计用量(kg)；中——灭火设计浓度或惰化设计浓度(%)；——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；——防护区的净容积(m3)；——海拔高度修正系数，可按本规范附录B的规定取值。

4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。

五、自动报警灭火控制部分主要技术参数：1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。

七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。

其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。

下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。

一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。

其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。

二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。

2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。

通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。

3.监测系统：监测系统主要包括火灾探测器、温度传感器等。

通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。

4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。

主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。

5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。

6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。

管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。

同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。

三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。

2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。

3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。

4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。

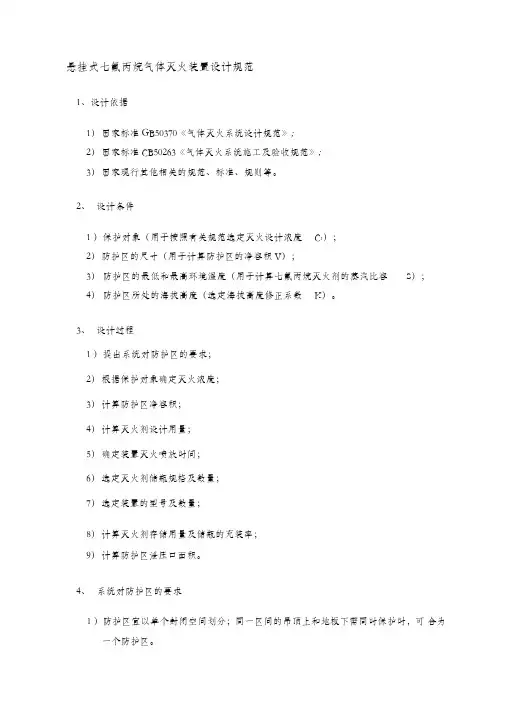

悬挂式七氟丙烷气体灭火装置设计规范1、设计依据1）国家标准GB50370《气体灭火系统设计规范》;2）国家标准CB50263《气体灭火系统施工及验收规范》;3）国家现行其他相关的规范、标准、规则等。

2、设计条件1 ）保护对象（用于按照有关规范选定灭火设计浓度C1）；2）防护区的尺寸（用于计算防护区的净容积 V）；3）防护区的最低和最高环境温度（用于计算七氟丙烷灭火剂的蒸汽比容S）；4）防护区所处的海拔高度（选定海拔高度修正系数K）。

3、设计过程1 ）提出系统对防护区的要求；2）根据保护对象确定灭火浓度；3）计算防护区净容积；4）计算灭火剂设计用量；5）确定装置灭火喷放时间；6）选定灭火剂储瓶规格及数量；7）选定装置的型号及数量；8）计算灭火剂存储用量及储瓶的充装率；9）计算防护区泄压口面积。

4、系统对防护区的要求1 ）防护区宜以单个封闭空间划分；同一区间的吊顶上和地板下需同时保护时，可合为一个防护区。

2）一个防护区的面积不宜大于 500卅，且容积不宜大于1600用。

3）防护区应实行完全的防火分隔。

防护区围护结构及门窗的耐火极限均不宜低于0.5h ;吊顶的耐火极限不宜低于0.25h。

当防护区的相邻区域设有水喷淋或其他灭火系统时，其隔墙或外墙上的门窗的耐火极限可低于0.25h，但不应低于0.25h。

当吊顶上和工作层划为同一防护区时，吊顶的耐火极限不做要求。

4）防护区围护结构承受内压的允许压强，不宜低于1200P&5）防护区的门应为向疏散方向开启的防火门，并安装自动闭门器，以保证在气体喷放时能够处于关闭状态。

但亦应保证用于疏散的门在任何状态下，都可以从防护区内部打开。

6）防护区内影响气体灭火效果的各种设备都应能保证在喷放气体前联动停止或关闭，除泄压口外的开口应自动关闭。

7）防护区应有保证人员在30s内疏散完毕的通道和出口。

8）防护区内的疏散通道和出口应设置应急照明和疏散指示标志。

9）防护区的入口处应设置灭火系统的永久性标志牌和气体释放指示灯。

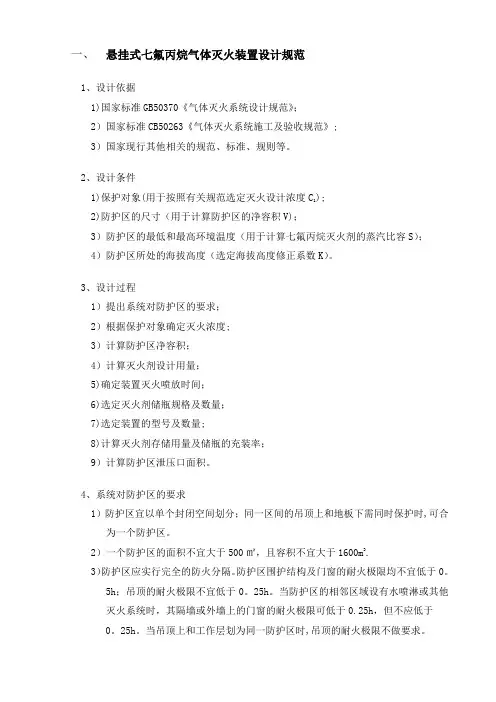

一、悬挂式七氟丙烷气体灭火装置设计规范1、设计依据1)国家标准GB50370《气体灭火系统设计规范》；2）国家标准CB50263《气体灭火系统施工及验收规范》;3）国家现行其他相关的规范、标准、规则等。

2、设计条件);1)保护对象(用于按照有关规范选定灭火设计浓度C12)防护区的尺寸（用于计算防护区的净容积V)；3）防护区的最低和最高环境温度（用于计算七氟丙烷灭火剂的蒸汽比容S）；4）防护区所处的海拔高度（选定海拔高度修正系数K）。

3、设计过程1）提出系统对防护区的要求；2）根据保护对象确定灭火浓度;3）计算防护区净容积；4）计算灭火剂设计用量；5)确定装置灭火喷放时间；6)选定灭火剂储瓶规格及数量；7)选定装置的型号及数量;8)计算灭火剂存储用量及储瓶的充装率；9）计算防护区泄压口面积。

4、系统对防护区的要求1）防护区宜以单个封闭空间划分；同一区间的吊顶上和地板下需同时保护时,可合为一个防护区。

2）一个防护区的面积不宜大于500㎡，且容积不宜大于1600m3.3）防护区应实行完全的防火分隔。

防护区围护结构及门窗的耐火极限均不宜低于0。

5h；吊顶的耐火极限不宜低于0。

25h。

当防护区的相邻区域设有水喷淋或其他灭火系统时，其隔墙或外墙上的门窗的耐火极限可低于0.25h，但不应低于0。

25h。

当吊顶上和工作层划为同一防护区时,吊顶的耐火极限不做要求。

4）防护区围护结构承受内压的允许压强，不宜低于1200Pa。

5）防护区的门应为向疏散方向开启的防火门，并安装自动闭门器，以保证在气体喷放时能够处于关闭状态。

但亦应保证用于疏散的门在任何状态下，都可以从防护区内部打开.6)防护区内影响气体灭火效果的各种设备都应能保证在喷放气体前联动停止或关闭，除泄压口外的开口应自动关闭。

7）防护区应有保证人员在30s内疏散完毕的通道和出口.8）防护区内的疏散通道和出口应设置应急照明和疏散指示标志。

9）防护区的入口处应设置灭火系统的永久性标志牌和气体释放指示灯。

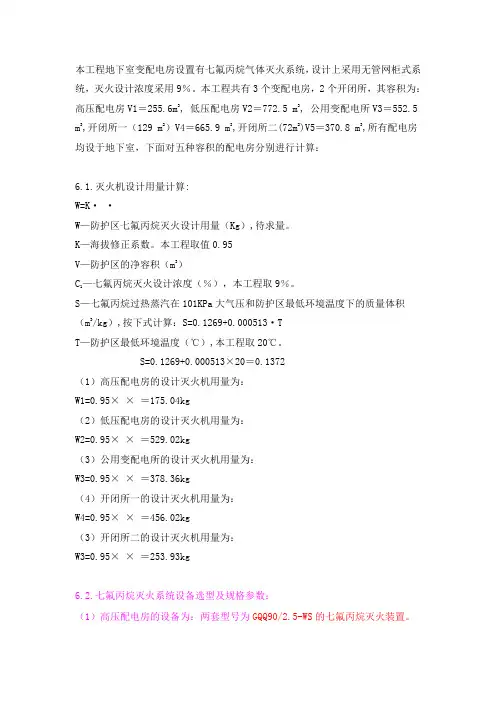

本工程地下室变配电房设置有七氟丙烷气体灭火系统，设计上采用无管网柜式系统，灭火设计浓度采用9％。

本工程共有3个变配电房，2个开闭所，其容积为：高压配电房V1＝255.6m3,低压配电房V2＝772.5 m3,公用变配电所V3＝552.5 m3,开闭所一（129 m2）V4＝665.9 m3,开闭所二(72m2)V5＝370.8 m3,所有配电房均设于地下室，下面对五种容积的配电房分别进行计算：6.1.灭火机设计用量计算:W=K··W—防护区七氟丙烷灭火设计用量（Kg）,待求量。

K—海拔修正系数。

本工程取值0.95V—防护区的净容积（m3）—七氟丙烷灭火设计浓度（％），本工程取9％。

C1S—七氟丙烷过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m3/kg）,按下式计算：S=0.1269+0.000513·TT—防护区最低环境温度（℃）,本工程取20℃。

S=0.1269+0.000513×20＝0.1372（1）高压配电房的设计灭火机用量为：W1=0.95××＝175.04kg（2）低压配电房的设计灭火机用量为：W2=0.95××＝529.02kg（3）公用变配电所的设计灭火机用量为：W3=0.95××＝378.36kg（4）开闭所一的设计灭火机用量为：W4=0.95××＝456.02kg（3）开闭所二的设计灭火机用量为：W3=0.95××＝253.93kg6.2.七氟丙烷灭火系统设备选型及规格参数：（1）高压配电房的设备为：两套型号为GQQ90/2.5-WS的七氟丙烷灭火装置。

（2）低压配电房的设备为：两套型号为GQQ2X120/2.5-WS和一套GQQ120/2.5-WS 的七氟丙烷灭火装置。

（3）公用变配电所的设备为：两套型号为GQQ120/2.5-WS和一套GQQ2X120/2.5-WS的七氟丙烷灭火装置。

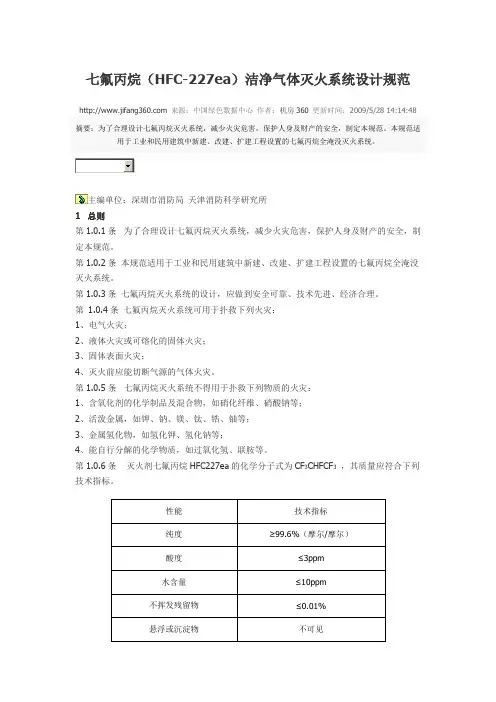

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范来源：中国绿色数据中心作者：机房360更新时间：2009/5/28 14:14:48摘要：为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

主编单位：深圳市消防局天津消防科学研究所1 总则第1.0.1条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第1.0.3条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理。

第1.0.4条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第1.0.6条灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3，其质量应符合下列技术指标。

性能技术指标纯度≥99.6%（摩尔/摩尔）酸度≤3ppm水含量≤10ppm不挥发残留物≤0.01%悬浮或沉淀物不可见第1.0.7条七氟丙烷灭火系统设计，除执行本规范外，尚应符合现行的有关国家标准的规定。

2 术语、符号2.1术语第2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第2.1.2条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第2.1.3条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第2.1.5条灭火浓度在101Kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。

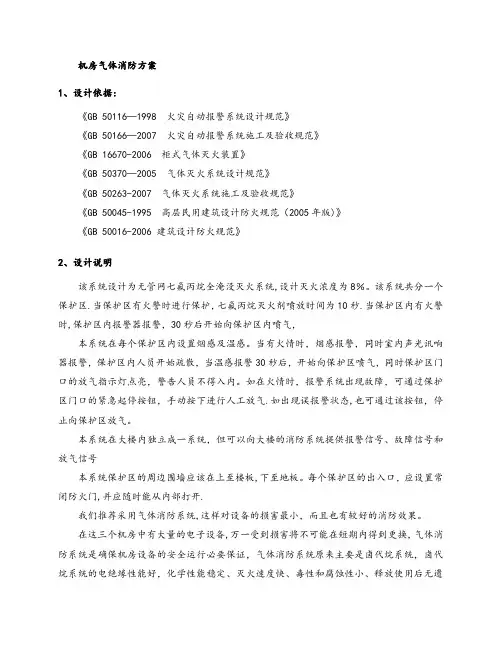

机房气体消防方案1、设计依据:《GB 50116—1998 火灾自动报警系统设计规范》《GB 50166—2007 火灾自动报警系统施工及验收规范》《GB 16670-2006 柜式气体灭火装置》《GB 50370—2005 气体灭火系统设计规范》《GB 50263-2007 气体灭火系统施工及验收规范》《GB 50045-1995 高层民用建筑设计防火规范（2005年版)》《GB 50016-2006 建筑设计防火规范》2、设计说明该系统设计为无管网七氟丙烷全淹没灭火系统,设计灭火浓度为8％。

该系统共分一个保护区.当保护区有火警时进行保护，七氟丙烷灭火剂喷放时间为10秒.当保护区内有火警时,保护区内报警器报警，30秒后开始向保护区内喷气，本系统在每个保护区内设置烟感及温感。

当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。

如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气.如出现误报警状态,也可通过该按钮，停止向保护区放气。

本系统在大楼内独立成一系统，但可以向大楼的消防系统提供报警信号、故障信号和放气信号本系统保护区的周边围墙应该在上至楼板,下至地板。

每个保护区的出入口，应设置常闭防火门,并应随时能从内部打开.我们推荐采用气体消防系统,这样对设备的损害最小，而且也有较好的消防效果。

在这三个机房中有大量的电子设备,万一受到损害将不可能在短期内得到更换，气体消防系统是确保机房设备的安全运行必要保证，气体消防系统原来主要是卤代烷系统，卤代烷系统的电绝缘性能好，化学性能稳定、灭火速度快、毒性和腐蚀性小、释放使用后无遗留的残渣痕迹或者很少、具有良好的贮存性和灭火效能。

一直以来在气体灭火领域内起主导地位，由于其对臭氧层的严重破坏能力,根据《保护臭氧层维也纳公约》已在世界范围内遭禁止。

机房七氟丙烷气体灭火系统方案三篇第1条机房七氟丙烷气体灭火系统方案概述机房七氟丙烷气体灭火系统方案1 、概述1、系统简介为了保护大气臭氧层，世界主要国家于1920年签署了著名的《蒙特利尔公约》，并决定逐步淘汰哈龙灭火剂的使用。

七氟丙烷灭火剂灭火效率高、速度快、无二次污染，是现阶段XX灭火剂的理想替代品。

为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统(HFC-227ea)。

QMQ系列由储存瓶、液体止回阀、高压软管、歧管、选择阀、管网、喷头和自动灭火控制器等组成。

GQQ系列由储存瓶、高压软管、箱、箱喷头和自动灭火控制器等组成。

质量管理体系产品应在XXXX对灭火剂储存瓶进行一次称重和检查。

如果存储瓶的重量下降超过5%，则必须重新灌装或更换存储瓶。

(3)每季度至少定期检查压力表一次。

如果指针超出绿色区域或使用后，应委托经过培训并获得专业安装资质的制造商或消防工程单位进行维护。

(4)每5年应对储气瓶进行水压强度试验。

压力为5 .3兆帕，储存瓶只有通过测试后才能继续使用。

如有腐蚀，应对储存瓶进行防锈处理。

在检查储存瓶的同时，对所有阀门进行强度液压测试，压力为5 .3兆帕。

4.2.维护(1)系统必须始终处于良好的工作状态，维护人员必须接受特殊培训。

系统的任何故障或损坏必须及时修复并详细记录。

(2)系统使用(放电)后，应委托给经过维护培训并获得专业安装资质的生产厂家或消防单位。

4.3.人员培训(1)用户应对所有可能需要检查、使用和维护系统的人员进行严格和全面的培训。

(2)“HFC-227 ea”灭火剂由于高温分解产物对人体有害，火灾报警后应立即撤离保护区。

灭火后，应先启动风机排出残留的“HFC-227ea”药剂，然后人员才能进入保护区。

因此，用户应制定相应的应急救援措施，并对可能进入“HFC-227ea”保护区的人员进行必要的培训。

(3)我公司负责为用户提供维修、检验和人员培训方面的技术服务。

如有必要，请写信联系我们公司。

一、简介柜式气体灭火装置是集灭火剂储存容器组件、管路、喷嘴、阀门驱动装置、火灾探测部件、控制器为一体的能自动探测并实施灭火的设备。

柜式气体灭火装置是一种不安装管网、轻便可移动、自动监测火灾、自动报警、自动灭火的现代化消防设备。

其灭火效能高，灭火速度快，灭火剂毒性低、对设备无污损，灭火装置密封性能好，并具有自动和电气手动两种控制方式。

柜式气体灭火装置主要由箱体、喷嘴、电磁阀、启动瓶、瓶头阀、灭火剂储瓶、火灾报警灭火控制器、火灾探测器、手动控制盒、声光报警盒、放气显图二 双瓶组柜式气体灭火装置结构示意二、分类柜式气体灭火装置按所充灭火剂种类可分为：a ．柜式七氟丙烷灭火装置40升、70升、90升、120升、150升、180升b ．柜式二氧化碳灭火装置40升、70升c ．柜式三氟甲烷灭火装置40升、70升、90升（详见柜式三氟甲烷灭火装置说明书）三、 应用场所柜式气体灭火装置主要适用于：电子计算机房、通信基站、图书馆、档案馆、贵重物品库、电站、电讯中心、配电房、洁净厂房等重点场所的消防保护。

本装置结构紧凑、动作可靠、灭火迅速，既可单独设置用来保护较小空间的保护区，也可几台联用保护较大空间的保护区。

因为无需安装管网，整个系统均设置在保护区内，火灾发生时，可直接向保护区内自动喷放灭火剂，快捷方便。

图三柜式气体灭火装置工作流程五、主要技术参数表一柜式气体灭火装置主要技术参数表（单瓶组）六、装置工作原理柜式气体灭火装置有两种控制方式：自动控制方式、电气手动控制方式。

1.自动控制方式：控制器上控制方式选择开关，置于“自动”位置时，灭火装置处于自动控制状态。

本灭火装置配有感烟火灾探测器和感温火灾探测器。

当只有一种探测器发出火灾信号时，控制器即发出异常声光信号，通知有异常情况发生，而并不启动灭火装置；当两种探测器同时发出火灾信号时，探测器会发出火灾声光报警，通知有火灾发生，请有关人员撤离现场，并向控制中心发出火灾信号，控制器发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，发出灭火指令，打开电磁阀，启动气体通过启动管路打开瓶头阀，释放灭火剂实施灭火。

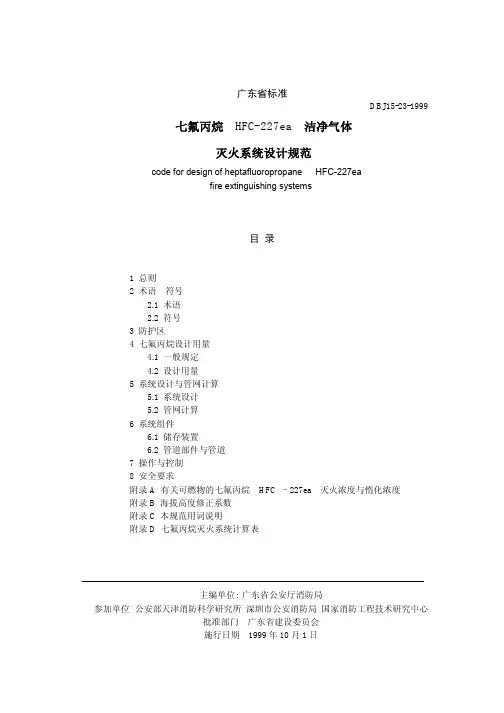

七氟丙烷（HFC—227ea）洁净气体灭火设计规范（DBJ15—23—1999）1总则1.0.1为了合理设计七氟丙烷（HFC227ea)灭火系统，确保灭火系统的设计施工质量，保护设置场所内的人身和财产安全，特制定本规程.1.0.2本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为2.5MPa(20℃）和4。

2MPa(20℃）的七氟丙烷灭火系统的设计、施工、验收及维护管理。

1.0.3七氟丙烷灭火系统适用于扑救下列火灾：1.可燃液体和可熔化固体的火灾；2.可燃气体的火灾;3.可燃固体的表面火灾；4.电气火灾。

1。

0.4 七氟丙烷不适用于扑救下列火灾：1.硝化纤维、火药等含氧化剂的化学制品火灾；2.钾、钠、镁、钛、铀、锆等活泼金属火灾；3.氢化钾、氢化钠等金属氢化物火灾。

1。

0。

5 七氟丙烷灭火系统的设计、施工及验收,除应符合本规程外，还应符合国家现行有关标准的规定.2术语、符号2。

1 术语2。

1。

1 七氟丙烷灭火系统 HFC227ea extinguishing system七氟丙烷灭火系统有管网灭火系统和预制灭火系统两种，系统由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等全部或部分组成,在规定的时间内向防护区喷射一定浓度的灭火剂，并使其均匀充满整个防护区的灭火系统。

2.1。

2 防护区 protective space由固定围护构件围成并满足七氟丙烷系统灭火要求的一个封闭空间.2.1。

3 单元独立灭火系统 unit—independent system用一套七氟丙烷储存装置单独保护一个防护区的灭火系统2.1。

4 组合分配灭火系统 combined distribution system用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统。

2。

1。

5 灭火浓度 agent concentration在101。

3KPa大气压和规定的温度条件下，扑灭某种类型的火灾所需要的七氟丙烷与七氟丙烷和空气混合物的最小体积百分比.2。

七氟丙烷气体灭火装置技术参数七氟丙烷（HFC-227ea）作为一种环保、高效的气体灭火剂，广泛应用于各类灭火装置中。

以下是七氟丙烷气体灭火装置的一些技术参数。

1.储存系统：-储存容器：通常使用无缝钢瓶或复合材料（如碳纤维）瓶进行储存，瓶体内是液态七氟丙烷，通过高压气体驱动装置进行释放。

-储存压力：七氟丙烷的储存压力一般在25MPa至33MPa之间，具体压力取决于灭火装置设计要求。

2.灭火系统：-灭火剂浓度：七氟丙烷的有效灭火浓度为6-9%（体积分数）。

灭火系统中通过调节灭火剂的流量和灭火时间来控制达到适当的浓度。

-释放时间：灭火装置应具备快速释放的能力，以确保在火灾发生后迅速灭火。

一般来说，灭火时间通常在10秒至60秒之间。

-灭火区域：七氟丙烷可以灭火各类可燃物体，适用于设备房、机电设施、电子控制室、计算机房、图书资料室等多种场所。

3.设备要求：-压力容器：用于储存七氟丙烷的压力容器应有足够的强度和耐腐蚀性，确保安全储存和释放。

-阀门系统：灭火装置应配备高效可靠的阀门系统，以确保七氟丙烷的准确释放和控制流量。

-激发系统：通过激发装置，例如快速电磁阀等，对灭火装置进行快速、可靠的电气直接驱动，以控制七氟丙烷的释放时间和浓度。

4.操作及维护要求：-操作方式：七氟丙烷灭火系统通常配备了手动启动和自动启动两种方式。

手动启动可以由操作人员按下按钮或拉动开关进行控制，自动启动则通过火灾探测器等设备感知火灾，自动触发灭火装置。

-维护周期：七氟丙烷灭火系统需要定期维护，包括检查压力容器的强度和密封性、清洁阀门及其他装置、更换消耗部件等。

具体维护周期根据系统要求和使用环境的不同而定。

5.环保特性：-化学稳定性：七氟丙烷具有较好的化学稳定性，在常温下不易分解，不与其他物质反应产生有害气体。

-温室效应：七氟丙烷具有较低的温室气体潜能，对臭氧层破坏的潜能很低。

-人体安全性：七氟丙烷无色、无味，对人体无毒、不刺激，短时间接触也不会对人体造成严重影响。

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范（提议草案）主编单位：深圳市消防局天津消防科学研究所1 总则第1.0.1条为了合理设计七氟丙烷灭火系统，降低火灾危害，保护人身及财产安全，制订本规范。

第1.0.2条本规范适适用于工业和民用建筑中新建、改建、扩建工程设置七氟丙烷全淹没灭火系统。

第1.0.3条七氟丙烷灭火系统设计，应做到安全可靠、技术优异、经济合理.第 1.0.4条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化固体火灾；3、固体表面火灾；4、灭火前应能切断气源气体火灾。

第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质火灾：1、含氧化剂化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解化学物质，如过氧化氢、联胺等。

第1.0.6条灭火剂七氟丙烷HFC227ea化学分子式为CF3CHFCF3，其质量应符合下列技术指标。

第1.0.7条七氟丙烷灭火系统设计，除实施本规范外，尚应符合现行相关国家标准要求。

2术语、符号2.1术语第 2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求有限封闭空间。

第 2.1.2条全淹没灭火系统在要求时间内，向防护区喷射一定浓度七氟丙烷，并使其均匀地充满整个防护区灭火系统。

第 2.1.3条预制灭火装置按一定应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套灭火装置。

第 2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区灭火系统第 2.1.5条灭火浓度在101Kpa大气压和要求温度条件下，扑灭某种火灾所需七氟丙烷在空气中最小体积百分比。

第 2.1.6条惰化浓度当引火源加入时，在101Kpa大气压和要求温度条件下，能抑制空气中任意浓度可燃气体或可燃液体蒸汽燃烧发生所需七氟丙烷在空气中最小体积百分比。

第 2.1.7条浸渍时间在防护区内维持设计要求七氟丙烷浓度，使火灾完全熄灭所需时间。
