七氟丙烷气体灭火系统安装要求

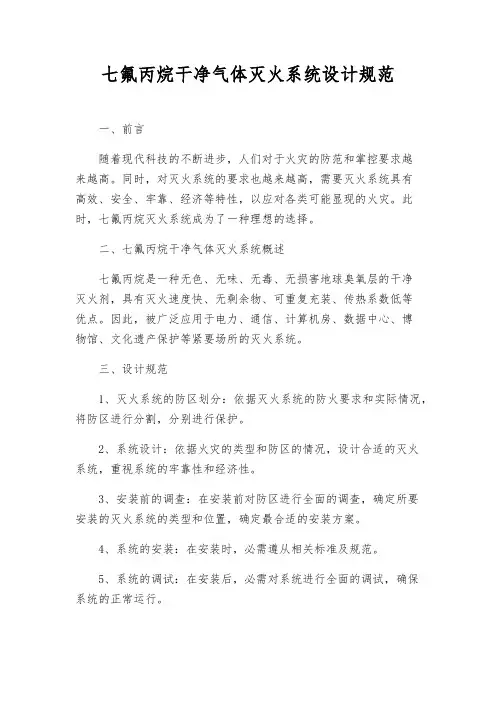

七氟丙烷干净气体灭火系统设计规范一、前言随着现代科技的不断进步，人们对于火灾的防范和掌控要求越来越高。

同时，对灭火系统的要求也越来越高，需要灭火系统具有高效、安全、牢靠、经济等特性，以应对各类可能显现的火灾。

此时，七氟丙烷灭火系统成为了一种理想的选择。

二、七氟丙烷干净气体灭火系统概述七氟丙烷是一种无色、无味、无毒、无损害地球臭氧层的干净灭火剂，具有灭火速度快、无剩余物、可重复充装、传热系数低等优点。

因此，被广泛应用于电力、通信、计算机房、数据中心、博物馆、文化遗产保护等紧要场所的灭火系统。

三、设计规范1、灭火系统的防区划分：依据灭火系统的防火要求和实际情况，将防区进行分割，分别进行保护。

2、系统设计：依据火灾的类型和防区的情况，设计合适的灭火系统，重视系统的牢靠性和经济性。

3、安装前的调查：在安装前对防区进行全面的调查，确定所要安装的灭火系统的类型和位置，确定最合适的安装方案。

4、系统的安装：在安装时，必需遵从相关标准及规范。

5、系统的调试：在安装后，必需对系统进行全面的调试，确保系统的正常运行。

6、日常维护：在系统日常维护中，应依照相关规范、标准对系统进行定期的检修和保养，确保系统的长期运行。

7、检验和测试：在系统的检验和测试中，应遵从相关规范、标准，对系统进行全面的检测和测试，确保系统的正常运行。

8、不安全源的除去：在系统使用时，应将可能影响系统正常运行的不安全源进行除去。

9、安全考虑：在系统使用中，应注意灭火效果的稳定性和安全性，使灭火系统在保护防区的同时不对人员、设备造成任何危害。

四、备用方案在七氟丙烷灭火系统显现故障时，需要备用方案，以确保灭火系统的正常运行。

比如，备用电源和相应的掌控装置，以确保系统能够在断电情况下仍能正常运行。

五、总结七氟丙烷干净气体灭火系统是目前应用广泛的灭火系统之一，采纳该系统能有效避开火灾对人员和设备造成的危害。

在设计、安装和使用过程中，需要严格依照相关规范、标准进行操作，以确保系统正常运行，从而保护人们的生命和财产安全。

七氟丙烷气体灭火技术要求七氟丙烷（HFC-227ea）是一种无色、无臭的气体灭火剂，具有高效、环保、安全等优点，因此被广泛应用于各类灭火系统中。

在设计和使用七氟丙烷灭火系统时，需要满足一定的技术要求，以确保其灭火效果和安全性。

以下是关于七氟丙烷气体灭火技术要求的一些重要内容：1.设计要求（1）灭火剂浓度计算：根据火灾现场、物体种类、密闭性、燃烧过程等因素，计算出七氟丙烷灭火剂的最佳浓度，以确保消防效果。

（2）气体灭火装置的选择：根据灭火场所的特点和需求，选择合适的灭火装置，如喷洒系统、淹没系统等。

（3）喷洒装置的设计：喷洒头的布置、喷嘴的选型、管道的布局等要能满足灭火要求，保证七氟丙烷能够均匀喷洒到火灾现场。

2.安装要求（1）施工要求：严格按照产品使用说明书进行安装施工，确保灭火系统的正常运行和使用。

（2）系统配管：按照要求使用高品质七氟丙烷专用钢瓶和配管材料，确保系统的密封性和耐腐蚀性。

（3）阀门和连接件：选择高质量的阀门和连接件，并按照要求进行安装和固定，确保系统的稳定性和可靠性。

（4）电气连接：灭火系统的电气线路连接要符合国家电气安全标准，电气元件要进行可靠接地。

3.运行和维护要求（1）监测装置：安装恰当数量和位置的火灾探测器和监测装置，能够实时监测火灾情况和灭火剂浓度，确保系统能够及时响应。

（3）维护保养：定期对灭火系统进行检查和维护，保持设备的完好性和可用性。

特别是要定期对灭火装置的压力、喷嘴、连接管道等进行检查，确保其正常运行。

总之，七氟丙烷气体灭火技术要求包括设计、安装、运行和维护等多个方面，旨在确保七氟丙烷灭火系统的灭火效果和安全可靠性。

在设计和使用过程中，需要遵循相关标准和规范，确保系统能够及时有效地灭火，保护人员和财产的安全。

七氟丙烷气体灭火设备及管网安装要点[摘要]随着我国经济的发展,在民用建筑消防中七氟丙烷气体灭火得到了广泛应用,本文主要介绍七氟丙烷气体灭火系统设备和管网安装要点。

关键词：七氟丙烷气体灭火储存装置选择阀1前言在民用建筑中内，特别是数据中心项目，七氟丙烷气体灭火的应用非常广泛，为了提高七氟丙烷气体灭火系统的安装水平，缩短工期，节约成本。

本文简述七氟丙烷气体灭火系统设备和管网安装要点。

2应用范围适用于民用建筑中使用七氟丙烷气体灭火系统的项目。

3系统介绍七氟丙烷气体灭火系统分为有管网和无管网两种，无管网较为简单，本文只介绍有管网。

有管网气体灭火管道采用热浸镀锌无缝钢管，管径≤80mm时，宜采用螺纹连接,采用聚四氟乙烯胶带或厌氧胶带密封; 管径＞80mm时，采用法兰连接。

4灭火剂储存装置的安装灭火系统的储存装置由储存容器、容器阀、单向阀和集流管等组成。

在储存容器或容器阀上，设安全泄压装置和压力表.在容器阀和集流管之间的管道上设单向阀。

单向阀与容器阀或单向阀与集流管之间采用软管连接。

储存容器和集流管采用支架固定。

在储存装置上设耐用的固定标牌。

标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和储存压力等名称标识朝向操作面，并按容器编号顺序排列。

储存装置上压力表、液位计、称重显示装置的安装便于人员观察和操作。

5集流管的制作与安装无缝钢管制作的集流管焊后做内外镀锌处理，镀层厚度≥15μm。

灭火剂贮存容器与集流管之间采用高压软管连接。

集流管安装前清洗内腔并封闭进出口，支、框架要固定牢靠，且要作防腐处理。

每条集流管至少用两个托架将其固定紧，托架要均匀分布以支撑同样的荷载。

集流管上设置泄压装置，宜采用安全阀，泄压装置的泄压方向不得朝向操作面。

6选择阀的安装在组合分配系统中，每个防护区或保护对象设一个选择阀。

选择阀的位置宜靠近储存容器，便于手动操作，方便检查维护。

选择阀上设有标明防护区的铭牌。

选择阀上设置标明防护区名称或编号的永久性标志牌，并将其固定在操作手柄附近。

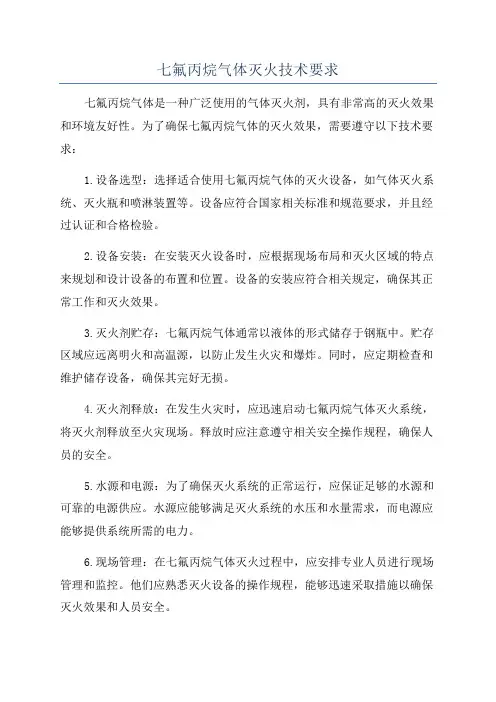

七氟丙烷气体灭火技术要求七氟丙烷气体是一种广泛使用的气体灭火剂，具有非常高的灭火效果和环境友好性。

为了确保七氟丙烷气体的灭火效果，需要遵守以下技术要求：1.设备选型：选择适合使用七氟丙烷气体的灭火设备，如气体灭火系统、灭火瓶和喷淋装置等。

设备应符合国家相关标准和规范要求，并且经过认证和合格检验。

2.设备安装：在安装灭火设备时，应根据现场布局和灭火区域的特点来规划和设计设备的布置和位置。

设备的安装应符合相关规定，确保其正常工作和灭火效果。

3.灭火剂贮存：七氟丙烷气体通常以液体的形式储存于钢瓶中。

贮存区域应远离明火和高温源，以防止发生火灾和爆炸。

同时，应定期检查和维护储存设备，确保其完好无损。

4.灭火剂释放：在发生火灾时，应迅速启动七氟丙烷气体灭火系统，将灭火剂释放至火灾现场。

释放时应注意遵守相关安全操作规程，确保人员的安全。

5.水源和电源：为了确保灭火系统的正常运行，应保证足够的水源和可靠的电源供应。

水源应能够满足灭火系统的水压和水量需求，而电源应能够提供系统所需的电力。

6.现场管理：在七氟丙烷气体灭火过程中，应安排专业人员进行现场管理和监控。

他们应熟悉灭火设备的操作规程，能够迅速采取措施以确保灭火效果和人员安全。

7.风险评估：在应用七氟丙烷气体灭火技术之前，应进行全面的风险评估和安全分析。

特别是对于易燃易爆物质的灭火需求，需要充分考虑可能的风险和安全措施。

总结起来，七氟丙烷气体灭火技术要求包括设备选型和安装、灭火剂贮存和释放、水源和电源的保证、现场管理、风险评估等方面。

遵守这些要求可以确保七氟丙烷气体的灭火效果和人员安全。

同时，还需要注意与相关法律法规的遵守和管理，以提高灭火工作的规范性和有效性。

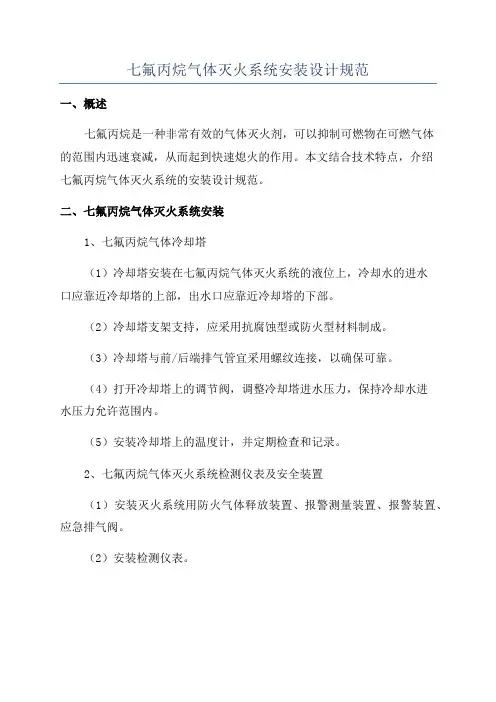

七氟丙烷气体灭火系统安装设计规范
一、概述
七氟丙烷是一种非常有效的气体灭火剂，可以抑制可燃物在可燃气体
的范围内迅速衰减，从而起到快速熄火的作用。

本文结合技术特点，介绍
七氟丙烷气体灭火系统的安装设计规范。

二、七氟丙烷气体灭火系统安装
1、七氟丙烷气体冷却塔
（1）冷却塔安装在七氟丙烷气体灭火系统的液位上，冷却水的进水
口应靠近冷却塔的上部，出水口应靠近冷却塔的下部。

（2）冷却塔支架支持，应采用抗腐蚀型或防火型材料制成。

（3）冷却塔与前/后端排气管宜采用螺纹连接，以确保可靠。

（4）打开冷却塔上的调节阀，调整冷却塔进水压力，保持冷却水进
水压力允许范围内。

（5）安装冷却塔上的温度计，并定期检查和记录。

2、七氟丙烷气体灭火系统检测仪表及安全装置
（1）安装灭火系统用防火气体释放装置、报警测量装置、报警装置、应急排气阀。

（2）安装检测仪表。

一、目的为确保七氟丙烷气体灭火系统的安全运行，预防和减少火灾事故的发生，保障人员生命财产安全，特制定本制度。

二、适用范围本制度适用于我公司七氟丙烷气体灭火系统的安装、使用、维护、检修等全过程。

三、职责1. 安全生产部：负责七氟丙烷气体灭火系统的安全管理、监督和检查。

2. 消防队：负责七氟丙烷气体灭火系统的火灾应急处理。

3. 使用单位：负责七氟丙烷气体灭火系统的日常使用和维护。

四、管理制度1. 安装与验收（1）七氟丙烷气体灭火系统的安装必须由具有相应资质的单位进行，并符合国家相关标准和规范。

（2）安装完成后，使用单位应组织验收，验收合格后方可投入使用。

2. 使用与操作（1）使用单位应指定专人负责七氟丙烷气体灭火系统的操作，并经过专业培训。

（2）操作人员应熟悉灭火系统的结构、性能、操作规程和安全注意事项。

（3）操作过程中，应严格遵守以下规定：1）系统处于正常状态时，严禁随意开启或关闭灭火剂储存装置。

2）在保护区发生火灾时，操作人员应立即启动灭火系统，并按照操作规程进行操作。

3）操作过程中，如发现异常情况，应立即停止操作，并报告安全生产部。

3. 维护与检修（1）使用单位应建立健全七氟丙烷气体灭火系统的维护保养制度，并严格执行。

（2）维护保养人员应定期对灭火系统进行检查、清洁、润滑和更换损坏部件。

（3）检修过程中，应确保灭火系统处于安全状态，防止误操作。

4. 火灾应急处理（1）发生火灾时，操作人员应立即启动七氟丙烷气体灭火系统，并按照操作规程进行操作。

（2）消防队接到火灾报警后，应迅速赶赴现场，协助使用单位进行灭火。

（3）火灾扑灭后，应对灭火系统进行检查，如有损坏，应立即进行修复。

五、奖惩措施1. 对严格遵守本制度，积极预防火灾事故的单位和个人给予表彰和奖励。

2. 对违反本制度，造成火灾事故的单位和个人，将依法追究其责任。

六、附则1. 本制度自发布之日起施行。

2. 本制度由安全生产部负责解释。

3. 本制度如有未尽事宜，由安全生产部另行制定补充规定。

七氟丙烷灭火系统安装与施工方案1.系统选择首先需要根据场所的特点和消防需求选择适合的七氟丙烷灭火系统。

一般来说，七氟丙烷灭火系统适用于密闭或半密闭的空间，如机房、电子设备室、文档室等。

在选择系统时需要考虑系统容量、放出时间、温度检测和报警等功能。

2.设计根据施工场所的具体情况，进行系统的设计。

首先确定系统的灭火剂储存容器和放出装置的位置，并考虑灭火剂的传输管道和喷嘴的布置。

同时，需要考虑系统的监测与报警装置的安装位置，以及与其他消防系统的联动。

3.材料准备在施工前，需要准备好相应的材料和设备。

包括七氟丙烷灭火剂储存容器、放出装置、传输管道、阀门、喷嘴等。

此外，还需要准备好系统的监测与报警装置、联动设备等。

4.施工步骤（1）安装储存容器：首先将七氟丙烷灭火剂储存容器安装在指定位置，确保容器的稳定和可靠性，并与放出装置通过传输管道进行连接。

（2）安装放出装置：将放出装置安装在设计好的位置，与灭火剂储存容器相连，并确保放出装置的良好密封和操作可靠。

（3）安装传输管道：按照设计要求，将传输管道安装好，并连接到储存容器和放出装置，确保传输管道的连续性和密封性。

（4）安装喷嘴：根据设计要求，将喷嘴安装在需要保护的区域内，确保喷嘴的布置合理和灭火效果良好。

（5）安装监测与报警装置：根据设计要求，将系统的监测与报警装置安装在指定位置，并与灭火系统的其他部件进行连接和联动。

（6）调试与测试：完成施工后，需要进行系统的调试和测试。

包括对系统的气密性、压力、放出时间和联动等进行检测和调整，确保系统的正常工作和可靠性。

5.安全措施在施工过程中，需要严格遵守相关安全规范。

如穿戴防护装备、使用合适的工具、注意气体泄漏等。

同时，还需要对周围环境和其他设备进行保护和清洁，避免施工过程中的意外事故和损坏。

总结：七氟丙烷灭火系统的安装与施工需要根据具体情况进行选择、设计、材料准备和施工步骤。

在施工过程中，需要注意安全措施，保证施工质量和系统的可靠性。

柜式七氟丙烷气体灭火系统安装与施工方案一、前期准备1.了解工程要求：熟悉工程所在地的建筑结构、设备布局，了解工程要求和技术规范。

2.设计方案选择：根据工程要求和建筑结构特点，选择合适的柜式七氟丙烷气体灭火系统设计方案。

3.采购材料准备：根据设计方案确定所需的柜式七氟丙烷气体灭火装置、支架、管道、喷头等材料，并进行采购，确保材料的质量和数量。

二、安装准备1.安装位置选择：根据设计方案和工程要求，选择合适的安装位置，确保柜式七氟丙烷气体灭火系统能够覆盖整个场所。

2.安装固定支架：根据柜式七氟丙烷气体灭火装置的尺寸和重量，设计和制作固定支架，以确保安装的稳固和安全。

3.建立管道连接：根据设计方案，将柜式七氟丙烷气体灭火装置与场所中的喷头和气瓶进行管道连接，确保气体的输送畅通无阻。

4.安装喷头：根据设计方案和安全要求，将喷头安装在合适的位置，以确保灭火效果最大化。

三、安装施工1.解压安装：将柜式七氟丙烷气体灭火装置进行解压，并确保气体灭火装置的零件齐全并没有损坏。

2.吊装安装：采用吊车等设备将柜式七氟丙烷气体灭火装置吊装到固定支架上，并使用螺栓等进行牢固固定。

3.管道连接：根据前期准备中建立的管道连接方式，将柜式七氟丙烷气体灭火装置与喷头和气瓶进行管道连接，使用密封胶进行密封。

4.喷头安装：根据设计方案，将喷头安装在各个区域的合适位置，并使用螺栓等进行固定，确保喷头的稳定性。

5.系统测试：完成安装后，对柜式七氟丙烷气体灭火系统进行测试。

包括对气体灭火装置的压力测试、电气连接测试和手动/自动开启系统测试等。

四、安全施工1.人员安全：对参与安装施工的人员进行安全培训，确保其了解柜式七氟丙烷气体灭火系统的危险性和安全操作规程。

2.环境安全：在施工过程中，确保场所的通风良好，防止七氟丙烷气体泄漏对人员和环境造成危害。

3.工具安全：使用符合标准的工具和设备，同时做好工具和设备的保养和维护工作，确保其在施工过程中的正常使用。

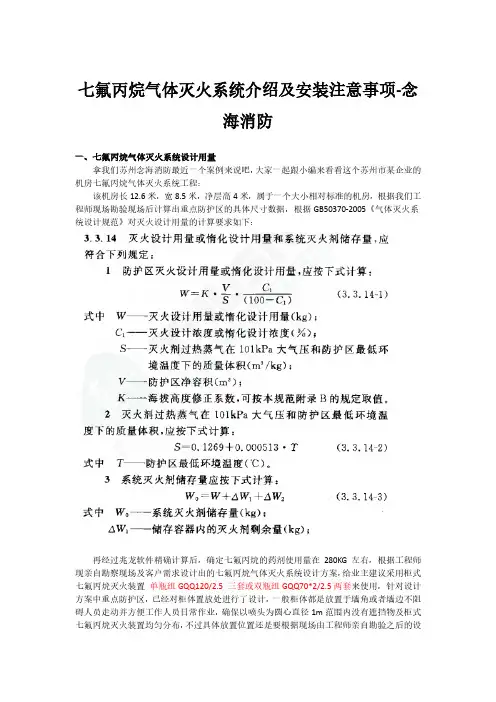

七氟丙烷气体灭火系统介绍及安装注意事项-念海消防一、七氟丙烷气体灭火系统设计用量拿我们苏州念海消防最近一个案例来说吧，大家一起跟小编来看看这个苏州市某企业的机房七氟丙烷气体灭火系统工程：该机房长12.6米，宽8.5米，净层高4米，属于一个大小相对标准的机房，根据我们工程师现场勘验现场后计算出重点防护区的具体尺寸数据，根据GB50370-2005《气体灭火系统设计规范》对灭火设计用量的计算要求如下：再经过兆龙软件精确计算后，确定七氟丙烷的药剂使用量在280KG左右，根据工程师现亲自勘察现场及客户需求设计出的七氟丙烷气体灭火系统设计方案，给业主建议采用柜式七氟丙烷灭火装置单瓶组GQQ120/2.5 三套或双瓶组GQQ70*2/2.5两套来使用，针对设计方案中重点防护区，已经对柜体置放处进行了设计，一般柜体都是放置于墙角或者墙边不阻碍人员走动并方便工作人员日常作业，确保以喷头为圆心直径1m范围内没有遮挡物及柜式七氟丙烷灭火装置均匀分布，不过具体放置位置还是要根据现场由工程师亲自勘验之后的设计为主。

二、七氟丙烷气体灭火系统设计规范七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，根据GB50370-2005《气体灭火系统设计规范》及GB50263-2007《气体灭火系统施工及验收规范》对系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。

三、七氟丙烷气体灭火系统产品介绍刚刚上面我们提到的柜式七氟丙烷气体灭火装置，那么七氟丙烷气体灭火系统分为哪几类呢？按其装配形式，还有管网式、悬挂式共计三种。

1、柜式七氟丙烷柜式七氟丙烷灭火装置是一种预制的，直接放在防护区内，由一套或者几套灭火装置保护一个防护区。

在发生火灾时，不需要经过很多管路，直接就在防护区内喷放灭火。

根据结构形式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。

具有安装灵活方便，可轻便移动，工作准确可靠，操作维修方便等特点，不需配备单独的钢瓶间。

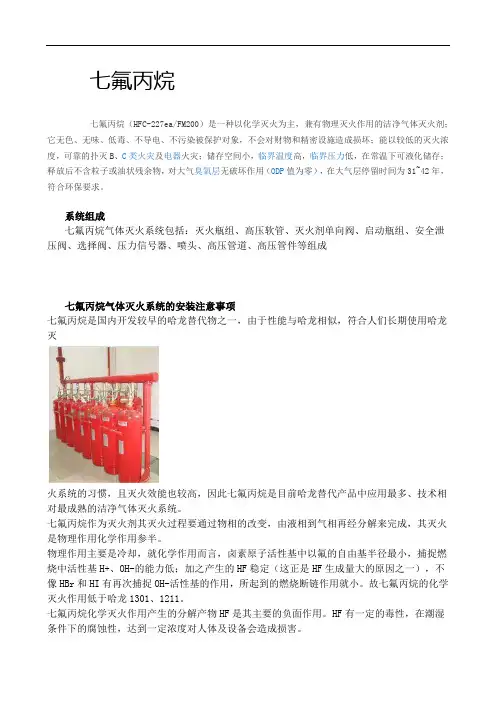

七氟丙烷七氟丙烷（HFC-227ea/FM200）是一种以化学灭火为主，兼有物理灭火作用的洁净气体灭火剂；它无色、无味、低毒、不导电、不污染被保护对象，不会对财物和精密设施造成损坏；能以较低的灭火浓度，可靠的扑灭B、C类火灾及电器火灾；储存空间小，临界温度高，临界压力低，在常温下可液化储存；释放后不含粒子或油状残余物，对大气臭氧层无破坏作用（ODP值为零），在大气层停留时间为31~42年，符合环保要求。

系统组成七氟丙烷气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成七氟丙烷气体灭火系统的安装注意事项七氟丙烷是国内开发较早的哈龙替代物之一，由于性能与哈龙相似，符合人们长期使用哈龙灭火系统的习惯，且灭火效能也较高，因此七氟丙烷是目前哈龙替代产品中应用最多、技术相对最成熟的洁净气体灭火系统。

七氟丙烷作为灭火剂其灭火过程要通过物相的改变，由液相到气相再经分解来完成，其灭火是物理作用化学作用参半。

物理作用主要是冷却，就化学作用而言，卤素原子活性基中以氟的自由基半径最小，捕捉燃烧中活性基H+、OH-的能力低；加之产生的HF稳定（这正是HF生成量大的原因之一），不像HBr和HI有再次捕捉OH-活性基的作用，所起到的燃烧断链作用就小。

故七氟丙烷的化学灭火作用低于哈龙1301、1211。

七氟丙烷化学灭火作用产生的分解产物HF是其主要的负面作用。

HF有一定的毒性，在潮湿条件下的腐蚀性，达到一定浓度对人体及设备会造成损害。

七氟丙烷气体灭火系统的安装是不是也有一定的危险？七氟丙烷气体灭火系统在安装过程中需要注意哪些，我们简单谈一谈。

七氟丙烷气体灭火系统可以分为有管网七氟丙烷气体灭火系统和无管网七氟丙烷气体灭火系统。

无管网七氟丙烷气体灭火系统现场安装比较简单，只需要将柜式气体灭火系统安装在指定位置，然后将驱动线与火灾自动报警控制器连接，即可完成了气体自动灭火系统的安装。

柜式七氟丙烷气体灭火系统安装和施工方案一、前期准备在进行柜式七氟丙烷气体灭火系统的安装和施工之前，首先需要进行充分的前期准备工作。

包括制定详细的工程方案，对场地进行勘测和测量，确定灭火系统的布置和设计，确保系统的完整性和可用性。

二、安装准备1.确定柜式七氟丙烷气体灭火系统的安装位置和数量。

根据场地的具体情况及安全要求，确定灭火柜的数量和布置方式。

2.检查供电系统和信号系统的配套设施。

确保配电、配线等设备符合技术要求，并能满足系统的工作需求。

3.检查气源系统和排气系统的安装条件。

确保气源系统正常供气，排气系统正常排放气体。

三、材料准备四、安装和施工步骤1.安装气体储存柜。

根据设计方案，将气体储存柜安装在预定位置，确保储存柜的固定牢固，不会因外力影响导致移动或倾斜。

2.安装报警器和测温探头。

根据灭火系统的布置和设计方案，在关键位置安装报警器和测温探头，确保可以及时感应到温度异常和火灾情况，准确报警。

3.安装控制器和起动按钮。

根据设计方案，在便于操作和控制的位置安装控制器和起动按钮，确保可以手动启动灭火系统，并对系统进行监控和控制。

4.进行电气接线和调试。

根据系统的电气接线图，将各个设备连接起来，并进行调试，确保系统正常工作和可靠运行。

5.进行气体充装和压力测试。

按照标准规范，对系统进行气体充装，并进行相应的压力测试，确保系统压力正常、阀门和管道无泄漏。

6.进行全面试验和调试。

通过对系统进行全面试验和调试，确保系统的各项功能正常，能够满足设计要求和安全要求。

7.进行系统的培训和操作指导。

对系统进行相关的培训和操作指导，使用户能够熟悉系统的操作和维护方法，提高系统的有效性和可靠性。

五、验收和维护安装和施工完成后，需要进行相应的验收和维护工作。

包括对系统的各项指标进行检查和测试，确保系统符合相关的标准和规范。

同时，建立完善的维护和保养制度，定期对系统进行检修和维护，确保系统的正常运行和长期可靠性。

总之，柜式七氟丙烷气体灭火系统的安装和施工方案需要进行充分的前期准备工作，安装过程需要按照严格的工艺流程进行，同时需要进行相关的测试和调试工作，最后进行验收和维护。

七氟丙烷气体灭火系统要求标准七氟丙烷气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，如计算机机房、通信设备房、文献资料室等。

在使用七氟丙烷气体灭火系统时，必须严格按照相关要求标准进行设计、安装和维护，以确保其有效性和安全性。

一、设计要求在设计七氟丙烷气体灭火系统时，需要考虑以下要求标准：1. 系统总体布局：根据被保护区域的大小、形状和特殊要求，确定气体灭火系统的总体布局，包括气瓶安装位置、喷头布置等。

2. 系统容量计算：根据被保护区域的容积和火灾等级，计算所需的七氟丙烷气体灭火系统的容量，以确保在火灾发生时能够迅速并充分地释放灭火剂。

3. 系统压力要求：气体灭火系统的设计压力应符合相关标准，以确保系统能够正常工作，并在火灾发生时能够迅速释放灭火剂。

4. 系统联动控制：气体灭火系统应与火灾报警系统、漏气报警系统等设备联动控制，以实现自动启动、手动启动和紧急停止等功能。

5. 安全防护措施：系统应具备安全防护措施，如防止泄漏、防止过压、防止误操作等，以确保人员和设备的安全。

二、安装要求在安装七氟丙烷气体灭火系统时，需要符合以下要求标准：1. 储存设备选择：选择符合国家标准的七氟丙烷气瓶、阀门、管道等储存设备，并按照要求进行安装和连接。

2. 喷头安装高度：根据七氟丙烷气体的密度和扩散性质，确定喷头的安装高度，以确保在灭火时能够迅速并均匀地弥散到被保护区域。

3. 排气系统：安装七氟丙烷气体灭火系统时，需要设置排气系统，将灭火后的气体排出，以避免因积压产生危险。

4. 压力监测装置：安装七氟丙烷气体灭火系统时，应配备压力监测装置，用于实时监测系统的压力情况，确保系统的正常运行。

5. 防护装置：对于易受损、易被影响的部件，需要设置防护装置，以防止外部因素对系统的影响。

三、维护要求在使用七氟丙烷气体灭火系统时，需要按照以下要求标准进行定期维护：1. 定期检测：定期对气体灭火系统进行检测，包括检查气瓶压力、检查喷头是否正常、检查联动控制系统是否灵活可靠等。

七氟丙烷气体灭火系统安装设计规范
1、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2、组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

3、灭火系统的灭火剂储存量，应为防护区的灭火设计用量与储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

4、灭火系统的储存装置72h内不能重新充装恢复工作的，应按系统原储存量的100%设置备用量。

5、灭火系统的设计温度，应采用20℃。

6、同一集流管上的储存容器，其规格、充压压力和充装量应相同。

7、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

8、喷头的保护高度和保护半径，应符合下列规定：最大保护高度不宜大于 6.5m;最小保护高度不应小于0.3m;喷头安装高度小于1.5m时，保护半径不宜大于4.5m;喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

9、喷头宜贴近防护区顶面安装，距顶面距离不宜大于0.5m。

10、一个防护区设置的预制灭火系统，装置数量不宜超过10台。

11、同一防护区内的预制灭火系统装置多于1台时，必须能同时启动，其动作响应时差不得大于2s。

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范1 总则第条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理.第条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第条灭火剂七氟丙烷hfc227ea的化学分子式为cf chfcf，其质量应符合下列技术指标。

2术语、符号术语第条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第条灭火浓度在101kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。

第条惰化浓度当引火源加入时，在101kpa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。

第条浸渍时间在防护区内维持设计规定的七氟丙烷浓度，使火灾完全熄灭所需的时间。

第条充装率充装在储存容器中的七氟丙烷质量与容器的容积之比，单位为kg/m3。

第条泄压口七氟丙烷喷放时，防止防护区过压的开口。

2．2 符号第条防护区的划分，应符合下列规定：1、防护区宜以固定的单个封闭空间划分；当同一区间的吊顶和地板下需同时保护时，可合为一个防护区；2、当采用管网灭火系统时，一个防护区的面积不宜大于500m2；容积不宜大于2000m3；3、当采用预制灭火装置时，一个防护区的面积不宜大于100m2；容积不宜大于300m3；第条防护区的最低环境温度不应低于-10℃。

七氟丙烷气体灭火系统安全安装规范
1、设置气体灭火系统的防护区应设疏散通道和安全出口，保证防护区内所有人员能在30s内撤离完毕。

2、防护区内的疏散通道及出口，应设消防应急照明灯具和疏散指示标志灯。

防护区内应设火灾声音报警器，必要时，可增设闪光报警器。

防护区的入口处应设火灾声光报警器和灭火剂喷放指示灯，以及防护区采用的相应气体灭火系统的永久性标志牌。

灭火剂喷放指示灯信号，应保持到防护区通风换气后，以手动方式解除。

3、防护区的门应向疏散方向开启，并能自行关闭;用于疏散的门必须能从防护区内打开。

4、灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。

5、储瓶间的门应向外开启，储瓶间内应设应急照明;储瓶间应有良好的通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，室内气体可通过排风管排至室外。

6、经过有爆炸危险和变电、配电场所的管网，以及布设在以上场所的金属箱体等，应设防静电接地。

七氟丙烷自动灭火系统安全管理规定七氟丙烷自动灭火系统（以下简称七氟丙烷系统）是一种常见的气体灭火系统，广泛应用于各种场所，用来保护贵重设备、维护人员安全。

为了确保七氟丙烷系统的正常运行和安全使用，需要制定相关的安全管理规定，以规范系统的安装、操作、维护和监测。

本文将阐述七氟丙烷系统安全管理规定的内容，以便工作人员参考和遵循。

一、安装规定1. 七氟丙烷系统的安装必须符合国家相关法律法规和行业标准，确保设计、施工和验收符合相关规定。

2. 系统主机和储存容器的设施必须符合防火和安全要求，禁止在易燃物质、高温介质或直射阳光的地方安装。

3. 系统储存容器必须定期检查，确保无泄漏和损坏。

4. 系统的配管和喷头布置必须符合设计要求，确保灭火效果和覆盖面积。

二、操作规定1. 在正常情况下，禁止未经授权人员接触或操作七氟丙烷系统。

2. 进行操作前必须确认系统运行正常、无故障。

3. 操作人员必须熟悉七氟丙烷系统的启动、停止、报警和复位等程序。

4. 系统启动前，必须确保被保护区域人员已经疏散，并且系统已经切断电源和其他能源。

5. 启动系统后，必须按照操作规程进行监控和管理，及时处理报警信号。

6. 在灭火后，必须对系统进行复位，检查消耗的七氟丙烷是否需要补充。

三、维护规定1. 对七氟丙烷系统必须建立定期维护计划，并且由专业的维护人员进行维护。

2. 维护人员必须具备相关技能和证书，并接受培训，熟悉维护程序和安全操作规程。

3. 定期对系统进行巡检，包括但不限于检查储存容器、配管、喷头和控制设备的密封性、水压、温度等参数。

4. 定期对系统进行部件更换和维修，确保设备的可靠性和运行正常。

5. 维护过程中，必须严禁使用易燃物质和带电工具，确保维护人员和系统的安全性。

6. 维护结束后，必须记录维护情况和维修细节，以备后续参考和追溯。

四、监测规定1. 七氟丙烷系统必须建立完善的监测系统，及时获取系统运行状态和报警信息。

2. 监测系统必须连续工作，保持灵敏度和准确性，及时发现可能的故障现象。

七氟丙烷气体灭火系统施工方案和施工方法简介七氟丙烷气体灭火系统是一种常见的气体灭火系统，主要用于电子设备和机房等场所，它可以快速控制火源，有效灭火，并且对设备和人员没有明显的伤害。

本文将介绍七氟丙烷气体灭火系统的施工方案和施工方法。

施工方案设计方案在进行七氟丙烷气体灭火系统的设计时，需要遵循以下原则：1.确定维护性能。

系统应该便于检修维护。

2.确定灭火效率。

系统应该能够快速灭火并控制火源。

3.确定系统安全性。

系统应该保证安全性能。

4.确定使用寿命。

系统应该有一定的使用寿命。

施工步骤七氟丙烷气体灭火系统的施工步骤如下：1.安装气瓶。

气瓶是七氟丙烷气体灭火系统的核心组成部分。

在安装气瓶时，需要注意气瓶的数量和存放位置。

2.安装管路。

管路将气体输送到需要灭火的区域。

在安装管路时，需要注意管道的连接和防漏处理。

3.安装控制系统。

控制系统是七氟丙烷气体灭火系统的关键组成部分，它能够控制灭火时间和灭火面积。

在安装控制系统时，需要注意接线的安全性和控制模块的连接。

4.安装喇叭。

喇叭是七氟丙烷气体灭火系统的报警器，能够在紧急情况下发出警报。

在安装喇叭时，需要注意喇叭的数量和位置。

5.安装其他附件和设备。

在安装其他附件和设备时，需要注意设备的数量和存放位置。

施工方法安装规范在进行七氟丙烷气体灭火系统的安装时，需要遵循以下规范：1.安装前需要对现场进行勘察和评估，确定系统的设计和安装方案。

2.所有安装和操作人员必须具备相应的技术资格和安全意识。

3.气瓶的存放位置需要选择合适的位置，避免直接阳光照射和高温环境。

4.管线的安装需要遵循相应的安全标准和管道规范，避免漏气和漏电。

5.控制系统的安装需要遵循相应的技术标准和准确的接线方法。

6.喇叭和其他附件的数量和位置需要选择合适的位置，避免影响系统的灭火效果。

安装注意事项在进行七氟丙烷气体灭火系统的安装时，需要注意以下事项：1.安装前需要对设备和材料进行检查和测试，确保设备的符合质量标准和安全要求。

1、柜式七氟丙烷气体灭火装置、热气溶胶灭火装置等预制灭火系统及其控制器、声光报警器的安装位置应符合设计要求，并固定牢靠。

2、柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统装置周围空间环境应符合设计要求。

灭火剂储存装置1、储存装置的安装位置应符合设计文件的要求。

2、灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。

低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。

3、储存装置上压力计、液位计、称重显示装置的安装位置应便于人员观察和操作。

4、储存容器的支、框架应固定牢靠，并应做防腐处理。

5、储存容器宜涂红色油漆，正面应标明设计规定的灭火剂名称和储存容器的编号。

6、安装集流管前应检查内腔，确保清洁。

7、集流管上的泄压装置的泄压方向不应朝向操作面。

8、连接储存容器与集流管间的单向阀的流向指示箭头应指向介质流动方向。

9、集流管应固定在支、框架上。

支、框架应固定牢靠，并做防腐处理。

10、集流管外表面宜涂红色油漆。

选择阀及信号反馈装置1、选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便于操作的措施。

2、采用螺纹连接的选择阀，其与管网连接处宜采用活接。

3、选择阀的流向指示箭头应指向介质流动方向。

4、选择阀上应设置标明防护区或保护对象名称或编号的永久性标志牌，并应便于观察。

5、信号反馈装置的安装应符合设计要求。

阀驱动装置1、拉索式机械驱动装置的安装应符合下列规定：①拉索除必要外露部分外，应采用经内外防腐处理的钢管防护。

②拉索转弯处应采用专用导向滑轮。

③拉索末端拉手应设在专用的保护盒内。

④拉索套管和保护盒应固定牢靠。

2、安装以重力式机械驱动装置时，应保证重物在下落行程中无阻挡，其下落行程应保证驱动所需距离，且不得小于25 mm。

3、电磁驱动装置驱动器的电气连接线应沿固定灭火剂储存容器的支、框架或墙面固定。

4、气动驱动装置的安装应符合下列规定：①驱动气瓶的支、框架或箱体应固定牢靠，并做防腐处理。

在安全设计方面,这里主要涉及的是防雷和保护接地问题。

防雷电感应和防雷电伤人是尤为重要的安全要求。

计算机房如果没做防雷设施一定要加以完善对于灭火系统的安全运行防止因雷击而引起误喷十分必要。

并且建筑物的防雷电感应的接地装置各电气设备的保护接地装置不应共用两者之间的距离不应小于2m。

七氟丙烷灭火系统的接地性能是极其重要的性能。

七氟丙烷灭火系统的各组成设备单元中的保护接地和工作接地应分别设立。

设备的不带电金属构件应与保护接地中端子可靠连接其电阻不大于1。

七氟丙烷灭火系统的保护接地部分必须与建筑物的接地系统良好连接。

其保护接地电阻不大于4。

七氟丙烷灭火系统内各保护接地的连接应采用多股铜芯线导线的线芯截面积不应小于1㎜2。

第五章施工说明七氟丙烷灭火系统的施工应按经有关消防主管部门批准的设计施工图和相应的技术文件进行施工中不允许更改需要修改必须经消防主管部门同意。

七氟丙烷灭火装置的安装位置的正前方内不允许有设备、器具或其它可能阻碍灭火剂喷射的障碍物。

机房气体灭火系统方案二施工安装一.布线要求2.1.1七氟丙烷灭火系统的布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

2.1.2所有线都布设于管内或线槽内。

2.1.3导线在管内或槽内不应有接头或纽结。

2.1.4系统各部分导线敷设后应对导线间的绝缘电阻进行测量绝缘电阻不应小于20M。

二.设备的安装2.2.1 七氟丙烷灭火装置的安装七氟丙烷灭火装置采用靠墙壁安装方式具体位置依据设计图。

2.2.2火探测器的安装.安装位置应符合GB50166中的有关规定底座应固定牢固其导线的连接采用压接。

2.2.3气体灭火控制器的安装气体灭火控制器安装于防护区外便于操作的地方底部高度距地面。

2.2.4手动启停开关的安装手动启停开关安装于防护区出口傍便于操作的地方底部高度距地面安装牢固不得倾斜。

声光报警器安装于防护区内,高度距离地面不低于2米。

2.2.6释放显示灯的安装释放显示灯安装于防护区紧靠出口上方居中处。
