煤矿安全供电知识范文煤矿安全供电是保障矿井生产安全的重要环节，合理、稳定的供电是煤矿安全运行的基础。
本文将从煤矿供电系统、电缆敷设、电缆附件、用电设备以及应急启动电源等方面，介绍煤矿安全供电的知识。
一、煤矿供电系统煤矿供电系统包括高压供电系统、低压配电系统和矿井用电系统。
高压供电系统是指将高压电流变成与矿井用电负荷相适应的一种过程，通常采用10千伏、6千伏或3.3千伏的电压供电。
高压供电系统包括高压开关柜、变压器、悬置电缆和分支箱等。
在煤矿进行供电系统的设计和施工时，应根据矿井的用电负荷和特点，合理选择高压电缆的截面、长度和线缆的走向，以确保供电系统的稳定运行。
低压配电系统是指将高压电能送到矿井各个用电设备的一种过程。
低压配电系统包括低压开关柜、断路器、电能计量表和接线端子等。
在设计和使用低压配电系统时，应严格按照电气设备的规定进行安装和接线，保证用电设备的安全和可靠运行。
矿井用电系统是指矿井内的工点、巷道和井口的用电系统。
矿井用电系统包括注水泵、通风机、输送机等各种用电设备。
在煤矿用电系统的设计和安装时，应根据各设备的功率和用电负荷的要求，合理布置和安装用电设备，确保设备的安全供电。
二、电缆敷设在煤矿供电过程中，电缆是起着承载电压和电流的重要作用的设备，电缆的敷设质量直接影响煤矿的供电安全。
首先，电缆应采用有防火性能的电缆。
在选用电缆时，应根据矿井的特点选择具有耐火、耐压和耐磨损性能的电缆，以确保在火灾等意外情况下电缆能够正常供电。
其次，电缆应按照规范要求进行敷设。
电缆的敷设应符合规范要求，如敷设深度、沟槽宽度、电缆截面等。
同时，应注意电缆的绝缘和金属护套的完好性，确保电缆的安全使用。
三、电缆附件电缆附件是电缆敷设和保护的重要组成部分，保证电缆的连接可靠和电缆的安全运行。
首先，电缆终端头应采用合适的绝缘材料进行封装。
终端头的封装应符合规定的绝缘要求，保证电缆终端的可靠性和安全性。
其次，电缆中途接头的连接应使用合适的连接器件。
煤矿供电系统及安全要求煤矿作为一种重要的能源资源，供电系统的安全性尤为重要。
煤矿供电系统主要包括输电系统、变电系统和配电系统。
输电系统是指将发电厂产生的电能通过输电线路输送到变电站，输电线路的安全要求主要包括线路的绝缘、导线选取、杆塔的耐候性以及维护等方面。
电线的选择要符合电流负载，并且需要具有良好的绝缘性能，以防止漏电和火灾事故的发生。
另外，杆塔的耐候性也是非常重要的，杆塔需要具有良好的抗腐蚀性能，以保证输电线路的稳定运行。
在维护方面，定期检查和维护输电线路的绝缘性能、导线的连接情况以及杆塔的结构状态是非常必要的。
变电系统是指将输电线路输送的高压电能转变为适用于配电系统的低压电能。
变电系统的安全要求主要包括变电站的选址和设计、变压器的选用、维护和保护措施等方面。
变电站的选址要远离开采区域，同时要考虑到地质条件、交通便利性和环境保护等因素。
在变压器的选用方面，需要确保变压器的容量和负载匹配，并且要具有良好的绝缘和散热性能，以确保变电站的安全运行。
在维护和保护方面，定期对变电站进行检查和维护，确保设备的正常运行，同时还需要配置相应的保护装置，以防止电流过载、短路和地线故障等情况的发生。
配电系统是指将变电站输送的低压电能分配给矿区的各个用电设备。
配电系统的安全要求主要包括线路的绝缘和距离、用电设备的选择和维护、安全开关设备等方面。
线路的绝缘和距离要符合国家相关标准和规定，以确保电气设备的安全使用。
用电设备的选择和维护也是非常重要的，需要选用符合安全要求的设备，并定期对设备进行检查和维护，以确保设备的正常运行。
另外，还需要配置相应的安全开关设备，以便在发生故障时能够及时切断电源，保护人员和设备的安全。
总的来说，煤矿供电系统的安全要求包括输电系统、变电系统和配电系统的安全性保证。
在设计、选用、维护和保护等方面都需要符合国家相关标准和规定，以确保煤矿供电系统的正常运行和人员设备的安全。
同时，在实际应用中，还需要不断加强对供电系统的监控和管理，及时发现和排除潜在的安全隐患，以降低事故的发生率，确保煤矿的安全生产。
矿山供电系统本节主要通过矿井供电系统图讲解矿井供电的类型、井下中央变电所、采区变电所、综采工作面配电点的接线、位置选择和设备布置等以及露天供电系统。
主要讲解深井供电系统。
1、矿井供电的类型1）矿井供电方式的决定因素：井田范围、煤层开采深度、开采方法、年产量、涌水量、负荷大小等综合因素进行。
2）分类：深井和浅井两种类型。
A、特点：设立中央变电所。
B、决定因素：煤层深，井下负荷大、涌水量大等。
如平煤各生产矿。
C、组成：地面变电所、井下中央变电所和采区变电所。
D、供电回路数：两路或两路以上。
2、井下中央变电所1）井下中央变电所的结线图1-18（１）单母线分段结线：可靠性高，负荷大（独立双电源）：对一二类负荷供电．独立电源：对二三类负荷供电．（２）运行方式：母线采用分列运行。
（３）适用情况；可靠性高、负荷大（独立双电源）、对一二类负荷供电。
2）井下中央变电所的位置和硐室布置（1）位置选择原则：负荷中心、通风、交通、运输、进出线、顶板、无淋水等。
（2）硐室要求：耐火材料、尺寸、大小、通道、20%余地。
出口、栅栏门、防火门、外开门、标高等。
（3）设备布置（图1—19）Ａ、布置原则：安全、方便、留有余地。
Ｂ、布置方式：①高压、低压设备分开②留有检修间距③留有备用设备余地是总回路数量的20%。
3、采区变电所任务：接受中央变电所高压电能、变压、配出低压电能。
1）采区变电所的结线考虑因素：电源回路数、负荷大小、变压器台数等。
（1）单电源进线。
接线图（1—20），适用于：负荷小的工作面，炮采工作面。
（2）双电源进线。
接线、分列运行。
适用对象；综采工作面或下山采区、有排水泵的采区变电所。
2）采区变电所的位置和硐室布置图1—20与井下中央变电所的位置和硐室布置类同。
4、综采工作面供电与工作面配电点1）综采工作面供电。
图（1—21）①高压深入负荷中心。
②组成：采区配电所—移动变电站—工作面。
③设备布置；图1—21。
2）工作面配电点①引入：停送电方便，设备多或距离采区变电所较远。
煤矿供电系统及安全要求煤矿供电系统是煤矿生产的重要基础设施，其质量和安全性直接关系到矿井生产的稳定性和安全性。
本文将从煤矿供电系统的组成、安全要求等方面为大家介绍煤矿供电系统。
煤矿供电系统的组成煤矿供电系统包括高压配电系统、普通配电系统、照明配电系统等子系统，下面分别进行介绍。
高压配电系统煤矿高压配电系统分为进线系统、变压器系统、分段开关系统三部分组成，具体如下：•进线系统：进线系统是高压电源进入矿区的方案。
它通常由中压开关柜、断路器、组合电器、避雷器、控制箱和进线柜等部分组成，它们能够将电源电流传输到变电所。
•变压器系统：变压器系统是将高/中压电流转换为低压电流的系统。
在煤矿中，变压器通常用于两个目的：首先，将经过进线系统的电流变为合适的电压；其次，为普通配电系统提供低压电源。
•分段开关系统：高压配电系统的分段开关系统是该系统之中极为重要的组成部分。
它由隔离开关、负荷开关等零部件组成，能够将所输出的电流传输到普通配电系统之中。
普通配电系统普通配电系统的主要组成部分如下：•低压配电柜：在经过变压器降压后，高压配电系统将输出低压电压。
低压电压的电能在低压配电柜中进行控制和处理，随后分配给各输入设备。
•过载保护装置：过载保护装置，常简称为保护器。
它带有自动断电功能，以便在某些设备容易发生超负荷时，及时地切断电流。
这种过载保护装置通常装在低压配电柜中，以保护设备集合在一起。
•矿医通讯系统：在矿井内，工人需要保持通讯，并能随时与外界联系。
矿医通讯系统满足了这一需求。
它由无线电和电缆电讯两个部分组成，并给照明和其他设备供电。
照明配电系统照明配电系统是为井下照明而设计的系统，主要包括配电装置、照明电缆和灯具。
煤矿供电系统的安全要求为确保煤矿供电系统的安全运行，必须要严格遵守以下安全要求：设备安全的要求设备及其运行的周围环境的安全要求，如下所示：•设备应安装在相应的地点，不得将设备放置在防火间隔带以外。
•在任何情况下，设备内不得存放易燃和爆炸性物质。

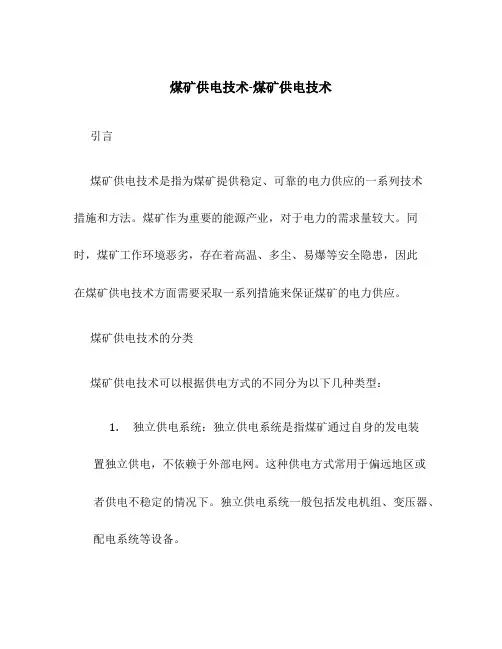

煤矿供电技术-煤矿供电技术引言煤矿供电技术是指为煤矿提供稳定、可靠的电力供应的一系列技术措施和方法。
煤矿作为重要的能源产业，对于电力的需求量较大。
同时，煤矿工作环境恶劣，存在着高温、多尘、易爆等安全隐患，因此在煤矿供电技术方面需要采取一系列措施来保证煤矿的电力供应。
煤矿供电技术的分类煤矿供电技术可以根据供电方式的不同分为以下几种类型：1.独立供电系统：独立供电系统是指煤矿通过自身的发电装置独立供电，不依赖于外部电网。
这种供电方式常用于偏远地区或者供电不稳定的情况下。
独立供电系统一般包括发电机组、变压器、配电系统等设备。
2.联网供电系统：联网供电系统是指煤矿与外部电网相连，通过外部电网提供电力供应。
联网供电系统的优点是稳定可靠，但也存在着供电负荷过大、输电线路距离过长等问题。
煤矿供电技术的关键问题煤矿供电技术在实际应用中面临着一些关键问题，需要采取相应的解决措施。
1.供电负荷管理问题：煤矿是一个高能耗行业，供电负荷较大。
为了合理管理供电负荷，需要对煤矿的电力消耗情况进行详细的监测和管理，合理安排用电计划，降低峰值负荷，提高供电系统的运行效率。
2.电力安全问题：煤矿工作环境存在着易燃易爆的安全隐患。
因此，在煤矿供电技术中需要采取一系列安全措施，如使用防爆设备、防火防爆措施等，以确保电力供应的安全可靠。
3.电力传输损耗问题：煤矿供电技术中，往往需要通过输电线路将电力传输到矿区内部。
而输电线路的长度和电力传输距离对电力损耗有很大影响。
因此，需要合理规划输电线路，降低电力损耗，提高供电效率。
煤矿供电技术的发展趋势随着电力技术的不断发展，煤矿供电技术也在不断更新迭代。
以下是未来煤矿供电技术发展的一些趋势：1.智能化：随着技术的应用，煤矿供电系统将趋向智能化。
通过传感器和监测设备的安装，可以实时监测和管理煤矿的电力消耗情况，提高供电系统的运行效率。
2.清洁能源：为了减少对环境的污染，煤矿供电技术将越来越发展清洁能源，如太阳能、风能等。
煤矿供电知识点总结一、煤矿供电概述煤矿是国民经济的支柱产业，煤矿供电系统是保障煤矿生产的重要基础设施。
煤矿供电系统主要由电能输送、变电设备、配电设备等组成，其作用是将电力从电厂输送到煤矿，为煤矿生产和设施提供电力支持。
二、煤矿供电系统的运行原理1. 输电线路：煤矿供电系统的输电线路是将电能从电厂输送至煤矿的主要通道，包括高压输电线路和中压输电线路。
输电线路的选址和布设需要考虑地形地貌、气象条件、线路走向等因素，以保证输电的安全和可靠。
2. 变电设备：变电设备是煤矿供电系统中的重要设备，主要包括变压器、断路器、隔离开关等。
变电设备的作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能，以满足煤矿设备和生产的用电需求。
3. 配电设备：配电设备是将变电设备转换的低压电能分配到各个用电设备的设备，包括开关柜、配电箱、电缆等。
配电设备的作用是将电能合理分配到各个用电设备，以保证煤矿各个部门和设施的正常用电。
三、煤矿供电系统的主要设备及其功能1. 变压器：变压器是煤矿供电系统中的重要设备，其主要作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能。
变压器的选择需要考虑负载容量、绝缘等级、能效等因素，以保证变压器在煤矿供电系统中的可靠运行。
2. 断路器：断路器是煤矿供电系统中的重要开关设备，其主要作用是在电路过载或短路时，切断电路以保护设备和人员的安全。
断路器的选择需要考虑电流容量、操作性能、灵敏度等因素，以保证断路器在煤矿供电系统中的可靠保护作用。
3. 隔离开关：隔离开关是煤矿供电系统中的重要分隔设备，其主要作用是在设备维修、故障处理等情况下，将设备与电源分离以确保人员和设备的安全。
隔离开关的选择需要考虑分隔性能、可靠性等因素，以保证隔离开关在煤矿供电系统中的可靠作用。
四、煤矿供电系统的安全管理措施1. 设备运行安全管理：煤矿供电系统的设备运行安全管理是确保系统设备稳定、安全、高效运行的关键。
包括设备的定期巡视、检测、维护等工作，以及设施的安全隐患排查和处理等。
第一讲煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。
可靠、安全、高质量和经济地供电,对保证安全生产、提高产品质量及提高经济效益具有十分重要的意义。
一、电力系统和电力网（第一章第一节)电力系统是指由发电机、电力网和电力用户组成的统一整体.电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。
在负荷中心附近需设置降压变电站（所），将电压降低后再输送至用户.电力系统中各发电厂之间以输电线路相连，称为并网发电。
并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。
煤矿是电力系统的用户，是电能的消费者，处于电力网的终端。
全国电网分布图GIS变电所二、煤矿电源煤矿企业的电源一般来自电力网,煤矿都设有企业总变电所来接受电能。
其受电电压为6～110kV,煤矿企业总变电所必须至少有两个独立电源。
通常两个电源来自电网的两个区域变电所,也可以来自一环式如图l-3所示。
环式适用于向两个彼此之间相距较近，而离电源都较远,负荷容量相差不太大，且对供电可靠性要求较高的用户供电。
适用于一级负荷或重要的二级负荷。
干线式如图1-4所示.其特点是：多用户共用一条输电线路，节省供电设备，造价较低,但可靠性差,容易因一个用户故障引起多个用户停电。
干线式一般用于二、三级负荷供电。
三、额定电压等级为了便于电网的运行管理和电气设备生产的标准化，国家标准规定了全国统一的额定电压等级,电气设备都是按照额定电压设计和制造的，在额定电压下电气设备可以安全、高效的运行。
电力系统额定电压等级见表l-l 。
表1-1 电力系统额定电压等级（kV ）四、煤矿对供电的基本要求鉴于电力供应在煤矿生产中的重要性，对煤矿供电提出如下要求:1．可靠供电可靠供电就是要求不间断供电。
在煤矿中，各种电力负荷对供电可靠性的要求是不同的，为了能在技术经济合理的前提下满足不同负荷对供电可靠性的要求,把电力负荷分为三类。
矿井供电系统概述矿井供电系统是煤矿和其他地下矿山的重要组成部分，它负责为矿山区域内所有的设备和机器以及矿工提供电力。
矿井供电系统在矿山的生产和管理过程中具有重要意义，因为它能够稳定地驱动负荷，保障矿井内矿工的安全并提高生产效率。
在这篇文档中，我们将详细介绍矿井供电系统的概念、类型、零部件以及其基本原理。
1. 概述矿井供电系统是指为矿山区域内所有的设备和矿工提供电力的系统。
它主要由发电机组、变电站、输电线路、配电装置和输电井等多个组成部分组成，这些组成部分协同工作，稳定地为矿山提供电力，以满足各种设备的需求和保障矿工的安全。
2. 类型根据不同的用途和需要，矿井供电系统可以分为三种类型：低压供电系统、高压供电系统和极低频供电系统。
(1) 低压供电系统低压供电系统主要是为矿山的照明、通讯、通风、水泵等为主的设备提供低电压直流或交流电力。
它的运行电压通常在110V-220V之间，电流比较稳定。
低压供电系统的主要设备包括低压发电机、低压变电站、低压配电装置等。
(2) 高压供电系统高压供电系统是指为矿山所有的设备提供高电压交流电源的电力系统。
它的运行电压通常在10kV-35kV之间，电流比较大。
高压供电系统的主要设备包括高压发电机、高压变电站、高压输电线路、高压配电装置等。
(3) 极低频供电系统极低频供电系统是用来为矿山内的大型设备，如大型电动机、千斤顶等带动矿车和升降机提供电源。
极低频供电系统的运行电压一般在120V左右，而运行频率低于20Hz。
主要设备包括极低频变压器、极低频发电机等。
3. 零部件矿井供电系统由多个零部件组成，这些零部件包括：(1) 发电机组发电机组是用来将机械能转化为电能，为整个供电系统提供动力源。
发电机组通常由励磁机、转子、定子三部分组成，其输出电压、电流和频率根据需要和设备的不同而有所变化。
(2) 变电站变电站是整个供电系统的关键部分之一，其主要作用是将发电机组产生的高电压电能通过变压器转换成为中、低电压的电能。
第一部分：煤矿供电系统一、煤矿企业对供电的要求1、供电的可靠性为保证对煤矿供电的可靠性，供电电源应采用双电源，双电源可来自不同的变电所（或发电厂）或同一变电所的不同母线上，即在一个电源发生故障的情况下，仍应保证对主要生产用户的供电，使人身和设备不受损害，以及生产的正常进行。
《煤矿安全规程》第441 条规定：矿井应有两回路电源线路，当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷，年产6 万吨以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水提升等的要求。
矿井的两回路电源线上不得分接任何负荷，正常情况下，矿井电源应采用分列运行方式，一回路运行时，另一回路必须带电备用，以保证供电的连续性。
10KV 及其以下的矿井架空线路不得共杆架设。
矿井电源线上严禁装设负荷定量器。
2、供电安全性由于煤矿生产环境复杂，自然条件恶劣，供电设备易于受到损坏，可能造成触电及火花引起火灾和瓦斯、煤尘爆炸等事故。
所以必须采用一系列的技术措施和管理制度，确保供电的安全性。
3、技术经济合理在满足供电可靠与安全的前提下，还应保证供电质量，并力求系统简单，操作方便，使建设投资和运行维护费用低。
二、电力用户等级划分按供电的可靠性要求，将电力用户分为三级：一级，二级，三级。
1、一级用户：凡停电造成人身伤亡或设备损坏，长期不能恢复生产或对国民经济带来很大损失者，如矿井主通风机，主排水泵，主提人系统等，这类用户应有两个独立的电源供电，无论电力网在正常或事故时，均应保证它的供电。
2、二级用户：凡停电造成大量废品，产量显著下降或企业内部运输停顿，在经济上造成较大损失者，如矿井主提煤系统钢缆机、主提绞车，压风机以及向采区供电的变电所，对这类用户一般采用双回路供电。
3、三级用户：凡不属于一、二级用户者均为三级用户，如生活区、地面生产辅助设施，机修厂等。
当电力不足或线路故障停电检修时，矿井供电的原则是：确保一级用户，二级用户部分或全部供电，停止三级用户供电。
