煤矿供电系统

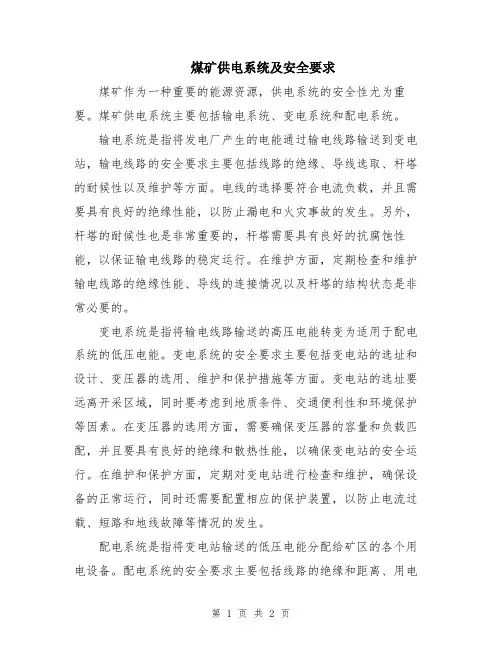

煤矿供电系统及安全要求煤矿作为一种重要的能源资源，供电系统的安全性尤为重要。

煤矿供电系统主要包括输电系统、变电系统和配电系统。

输电系统是指将发电厂产生的电能通过输电线路输送到变电站，输电线路的安全要求主要包括线路的绝缘、导线选取、杆塔的耐候性以及维护等方面。

电线的选择要符合电流负载，并且需要具有良好的绝缘性能，以防止漏电和火灾事故的发生。

另外，杆塔的耐候性也是非常重要的，杆塔需要具有良好的抗腐蚀性能，以保证输电线路的稳定运行。

在维护方面，定期检查和维护输电线路的绝缘性能、导线的连接情况以及杆塔的结构状态是非常必要的。

变电系统是指将输电线路输送的高压电能转变为适用于配电系统的低压电能。

变电系统的安全要求主要包括变电站的选址和设计、变压器的选用、维护和保护措施等方面。

变电站的选址要远离开采区域，同时要考虑到地质条件、交通便利性和环境保护等因素。

在变压器的选用方面，需要确保变压器的容量和负载匹配，并且要具有良好的绝缘和散热性能，以确保变电站的安全运行。

在维护和保护方面，定期对变电站进行检查和维护，确保设备的正常运行，同时还需要配置相应的保护装置，以防止电流过载、短路和地线故障等情况的发生。

配电系统是指将变电站输送的低压电能分配给矿区的各个用电设备。

配电系统的安全要求主要包括线路的绝缘和距离、用电设备的选择和维护、安全开关设备等方面。

线路的绝缘和距离要符合国家相关标准和规定，以确保电气设备的安全使用。

用电设备的选择和维护也是非常重要的，需要选用符合安全要求的设备，并定期对设备进行检查和维护，以确保设备的正常运行。

另外，还需要配置相应的安全开关设备，以便在发生故障时能够及时切断电源，保护人员和设备的安全。

总的来说，煤矿供电系统的安全要求包括输电系统、变电系统和配电系统的安全性保证。

在设计、选用、维护和保护等方面都需要符合国家相关标准和规定，以确保煤矿供电系统的正常运行和人员设备的安全。

同时，在实际应用中，还需要不断加强对供电系统的监控和管理，及时发现和排除潜在的安全隐患，以降低事故的发生率，确保煤矿的安全生产。

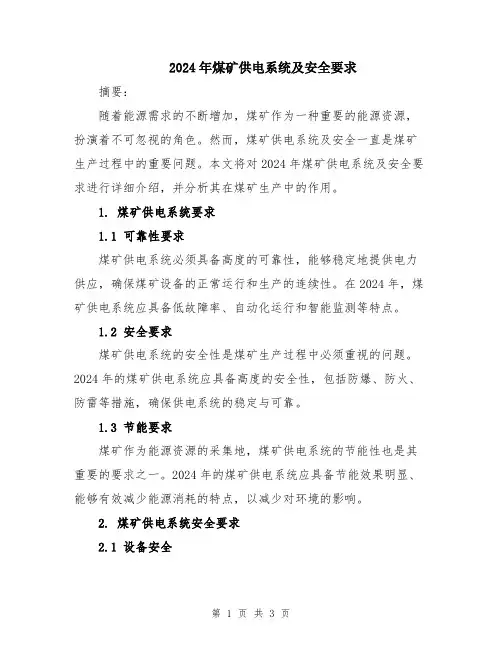

2024年煤矿供电系统及安全要求摘要：随着能源需求的不断增加，煤矿作为一种重要的能源资源，扮演着不可忽视的角色。

然而，煤矿供电系统及安全一直是煤矿生产过程中的重要问题。

本文将对2024年煤矿供电系统及安全要求进行详细介绍，并分析其在煤矿生产中的作用。

1. 煤矿供电系统要求1.1 可靠性要求煤矿供电系统必须具备高度的可靠性，能够稳定地提供电力供应，确保煤矿设备的正常运行和生产的连续性。

在2024年，煤矿供电系统应具备低故障率、自动化运行和智能监测等特点。

1.2 安全要求煤矿供电系统的安全性是煤矿生产过程中必须重视的问题。

2024年的煤矿供电系统应具备高度的安全性，包括防爆、防火、防雷等措施，确保供电系统的稳定与可靠。

1.3 节能要求煤矿作为能源资源的采集地，煤矿供电系统的节能性也是其重要的要求之一。

2024年的煤矿供电系统应具备节能效果明显、能够有效减少能源消耗的特点，以减少对环境的影响。

2. 煤矿供电系统安全要求2.1 设备安全煤矿供电系统的设备安全是煤矿生产过程中的关键问题。

2024年的煤矿供电系统应具备高度的防爆性能，能够在煤尘等恶劣环境下安全运行。

同时，设备的维护应当及时，确保设备的正常运行。

2.2 线路安全煤矿供电系统的线路安全是煤矿生产过程中不可忽视的问题。

2024年的煤矿供电系统应建立高度完善的线路安全保护机制，包括对线路的定期检查与维护，确保线路运行的稳定性与安全性。

2.3 人员安全煤矿供电系统的人员安全是煤矿生产过程中的重要问题。

2024年的煤矿供电系统应建立完善的人员培训机制，确保人员具备必要的技能与知识，能够有效应对供电系统中的各种突发问题，保障人员的个人安全。

3. 煤矿供电系统未来发展趋势3.1 自动化未来的煤矿供电系统将越来越自动化，通过人工智能和物联网技术，实现供电系统的自动控制和监测。

3.2 新能源应用在减少对传统能源的依赖和降低能源消耗的背景下，新能源的应用将成为煤矿供电系统的重要方向，如风能、太阳能等。

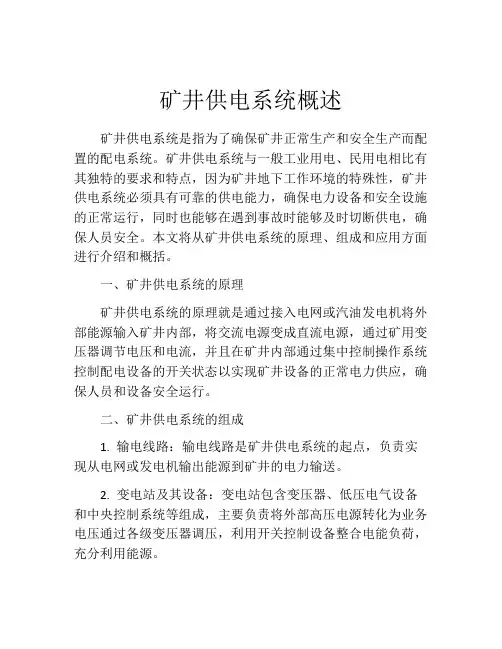

矿井供电系统概述矿井供电系统是指为了确保矿井正常生产和安全生产而配置的配电系统。

矿井供电系统与一般工业用电、民用电相比有其独特的要求和特点，因为矿井地下工作环境的特殊性，矿井供电系统必须具有可靠的供电能力，确保电力设备和安全设施的正常运行，同时也能够在遇到事故时能够及时切断供电，确保人员安全。

本文将从矿井供电系统的原理、组成和应用方面进行介绍和概括。

一、矿井供电系统的原理矿井供电系统的原理就是通过接入电网或汽油发电机将外部能源输入矿井内部，将交流电源变成直流电源，通过矿用变压器调节电压和电流，并且在矿井内部通过集中控制操作系统控制配电设备的开关状态以实现矿井设备的正常电力供应，确保人员和设备安全运行。

二、矿井供电系统的组成1. 输电线路：输电线路是矿井供电系统的起点，负责实现从电网或发电机输出能源到矿井的电力输送。

2. 变电站及其设备：变电站包含变压器、低压电气设备和中央控制系统等组成，主要负责将外部高压电源转化为业务电压通过各级变压器调压，利用开关控制设备整合电能负荷，充分利用能源。

3. 调压装置：矿井中不同电力设备的电压要求各不相同，调压装置负责将高电压转换成其适合的低电压，并保持其稳定的输出状态，同时还可以提高电路的效率和电力品质。

4. 配电系统：矿井配电系统包含高压和低压电缆、开关设备、保护装置和各类控制系统等，它们协同工作，将电力送往指定位置，满足设备的需求，避免电力过载和短路，确保运行稳定和可靠。

5. 防爆电器设备：矿井内部处于极端的高温、高压、低氧等极端环境，所以需选择防爆电器设备，保证存在爆炸风险区域内的电气装置能够提供可靠性的保护措施。

6. 照明设备：照明设备是矿井中非常必要的电气设施，为工作人员提供良好的工作环境，并且减少人员意外伤害事故。

三、矿井供电系统应用1. 铁路煤矿由于铁路煤矿处于山区，煤炭资源分布广泛，所以需要在山区建设煤矿，这些煤矿需要长期稳定地进行供电。

在这方面，矿井供电系统无疑是最佳选择，它可以保证时刻为煤矿提供安全可靠的电力环境，促进工作人员的工作效率。

煤矿供电系统及安全要求煤矿供电系统是煤矿生产的重要基础设施，其质量和安全性直接关系到矿井生产的稳定性和安全性。

本文将从煤矿供电系统的组成、安全要求等方面为大家介绍煤矿供电系统。

煤矿供电系统的组成煤矿供电系统包括高压配电系统、普通配电系统、照明配电系统等子系统，下面分别进行介绍。

高压配电系统煤矿高压配电系统分为进线系统、变压器系统、分段开关系统三部分组成，具体如下：•进线系统：进线系统是高压电源进入矿区的方案。

它通常由中压开关柜、断路器、组合电器、避雷器、控制箱和进线柜等部分组成，它们能够将电源电流传输到变电所。

•变压器系统：变压器系统是将高/中压电流转换为低压电流的系统。

在煤矿中，变压器通常用于两个目的：首先，将经过进线系统的电流变为合适的电压；其次，为普通配电系统提供低压电源。

•分段开关系统：高压配电系统的分段开关系统是该系统之中极为重要的组成部分。

它由隔离开关、负荷开关等零部件组成，能够将所输出的电流传输到普通配电系统之中。

普通配电系统普通配电系统的主要组成部分如下：•低压配电柜：在经过变压器降压后，高压配电系统将输出低压电压。

低压电压的电能在低压配电柜中进行控制和处理，随后分配给各输入设备。

•过载保护装置：过载保护装置，常简称为保护器。

它带有自动断电功能，以便在某些设备容易发生超负荷时，及时地切断电流。

这种过载保护装置通常装在低压配电柜中，以保护设备集合在一起。

•矿医通讯系统：在矿井内，工人需要保持通讯，并能随时与外界联系。

矿医通讯系统满足了这一需求。

它由无线电和电缆电讯两个部分组成，并给照明和其他设备供电。

照明配电系统照明配电系统是为井下照明而设计的系统，主要包括配电装置、照明电缆和灯具。

煤矿供电系统的安全要求为确保煤矿供电系统的安全运行，必须要严格遵守以下安全要求：设备安全的要求设备及其运行的周围环境的安全要求，如下所示：•设备应安装在相应的地点，不得将设备放置在防火间隔带以外。

•在任何情况下，设备内不得存放易燃和爆炸性物质。

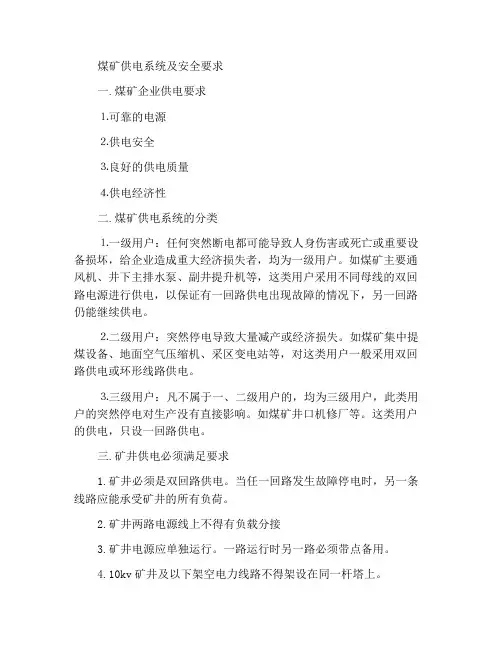

煤矿供电系统及安全要求一.煤矿企业供电要求⒈可靠的电源⒉供电安全⒊良好的供电质量⒋供电经济性二.煤矿供电系统的分类⒈一级用户：任何突然断电都可能导致人身伤害或死亡或重要设备损坏，给企业造成重大经济损失者，均为一级用户。

如煤矿主要通风机、井下主排水泵、副井提升机等，这类用户采用不同母线的双回路电源进行供电，以保证有一回路供电出现故障的情况下，另一回路仍能继续供电。

⒉二级用户：突然停电导致大量减产或经济损失。

如煤矿集中提煤设备、地面空气压缩机、采区变电站等，对这类用户一般采用双回路供电或环形线路供电。

⒊三级用户：凡不属于一、二级用户的，均为三级用户，此类用户的突然停电对生产没有直接影响。

如煤矿井口机修厂等。

这类用户的供电，只设一回路供电。

三.矿井供电必须满足要求1.矿井必须是双回路供电。

当任一回路发生故障停电时，另一条线路应能承受矿井的所有负荷。

2.矿井两路电源线上不得有负载分接3.矿井电源应单独运行。

一路运行时另一路必须带点备用。

4.10kv矿井及以下架空电力线路不得架设在同一杆塔上。

5.严禁在矿井电力线路上安装负荷量化器。

6.对井下各水平中央变电所、矿山主排水泵及山下矿区水泵房供电线路，必须双回路供电。

7.主要通风机、提升人员的提升机、排水泵必须由双回路供电。

8.严禁将地下变压器中性点直接接地。

9.各级地下配电电压和各种电气设备的额定电压水平，应符合下列要求：①高压，不超过10kv。

②低压，不超过1140v。

③照明、信号、电话和手持电气设备的额定电源电压，不超过127v。

④遥控线路额定电压，不超过36v。

⑤采区电气设备使用3300v供电时，必须制定特殊的安全措施。

10.井下低压配电系统同时存在2种或2种以上电压等级时，低压电气设备的额定电压应清楚标记。

11.严禁在室外使用油浸式低压电气设备。

12.40kw及以上的电动机，应使用真空电磁起动器进行控制。

13.井下高压电动机、电力变压器高压控制设备，应具有短路、过负荷、接地和欠压释放保护。

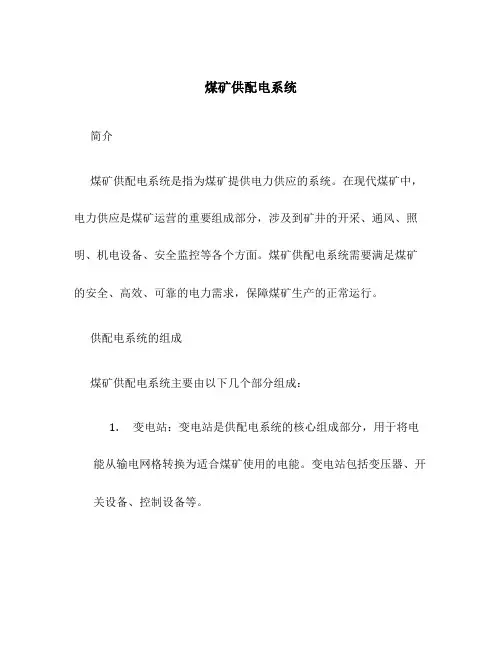

煤矿供配电系统简介煤矿供配电系统是指为煤矿提供电力供应的系统。

在现代煤矿中，电力供应是煤矿运营的重要组成部分，涉及到矿井的开采、通风、照明、机电设备、安全监控等各个方面。

煤矿供配电系统需要满足煤矿的安全、高效、可靠的电力需求，保障煤矿生产的正常运行。

供配电系统的组成煤矿供配电系统主要由以下几个部分组成：1.变电站：变电站是供配电系统的核心组成部分，用于将电能从输电网格转换为适合煤矿使用的电能。

变电站包括变压器、开关设备、控制设备等。

2.供电线路：供电线路将电能从变电站输送到煤矿各个用电点，包括主供电线路和分支供电线路。

3.用电设备：用电设备是煤矿各个工艺部门和设施的电力消耗设备，包括照明设备、通风设备、机电设备等。

4.配电柜：配电柜用于控制、分配和保护供配电系统的电能。

配电柜通常安装在煤矿的主要用电点和各个分支点上。

5.自动化系统：自动化系统用于监控和控制煤矿供配电系统的运行状态和参数，实现对供配电系统的远程监控和管理。

煤矿供配电系统的特点煤矿供配电系统具有以下几个特点：1.安全性要求高：煤矿是危险环境，供配电系统需要满足严格的安全标准，以确保煤矿的安全运行。

供配电系统需要具备过载保护、短路保护、漏电保护等安全功能。

2.可靠性要求高：供配电系统的可靠性对于煤矿的正常运行至关重要。

因此，供配电系统需要具备冗余设计，以确保在某个设备出现故障时，能够及时切换到备用设备上。

3.调节性要求高：煤矿的用电负荷在不同时间段有着较大的波动，供配电系统需要能够根据实际负荷需求进行调节，以保证供电的稳定性和有效性。

4.维护性要求高：供配电系统的设备需要定期维护和检修，以确保设备的正常运行和延长设备的使用寿命。

煤矿供配电系统的优化为了满足煤矿供配电系统的特点和要求，需要对供配电系统进行优化。

主要包括以下几个方面：1.提高系统的安全性：通过采用先进的保护装置和技术，确保供配电系统在发生故障时能够及时切断电源，防止事故的发生。

第一讲煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。

可靠、安全、高质量和经济地供电,对保证安全生产、提高产品质量及提高经济效益具有十分重要的意义。

一、电力系统和电力网（第一章第一节)电力系统是指由发电机、电力网和电力用户组成的统一整体.电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。

在负荷中心附近需设置降压变电站（所），将电压降低后再输送至用户.电力系统中各发电厂之间以输电线路相连，称为并网发电。

并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。

煤矿是电力系统的用户，是电能的消费者，处于电力网的终端。

全国电网分布图GIS变电所二、煤矿电源煤矿企业的电源一般来自电力网,煤矿都设有企业总变电所来接受电能。

其受电电压为6～110kV,煤矿企业总变电所必须至少有两个独立电源。

通常两个电源来自电网的两个区域变电所,也可以来自一环式如图l-3所示。

环式适用于向两个彼此之间相距较近，而离电源都较远,负荷容量相差不太大，且对供电可靠性要求较高的用户供电。

适用于一级负荷或重要的二级负荷。

干线式如图1-4所示.其特点是：多用户共用一条输电线路，节省供电设备，造价较低,但可靠性差,容易因一个用户故障引起多个用户停电。

干线式一般用于二、三级负荷供电。

三、额定电压等级为了便于电网的运行管理和电气设备生产的标准化，国家标准规定了全国统一的额定电压等级,电气设备都是按照额定电压设计和制造的，在额定电压下电气设备可以安全、高效的运行。

电力系统额定电压等级见表l-l 。

表1-1 电力系统额定电压等级（kV ）四、煤矿对供电的基本要求鉴于电力供应在煤矿生产中的重要性，对煤矿供电提出如下要求:1．可靠供电可靠供电就是要求不间断供电。

在煤矿中，各种电力负荷对供电可靠性的要求是不同的，为了能在技术经济合理的前提下满足不同负荷对供电可靠性的要求,把电力负荷分为三类。

矿井供电系统概述由矿井的各级变电所、各电压等级的配电线路共同构成了矿井供电系统。

对矿井的供电系统，一般采用两种典型的方式：深井供电系统、浅井供电系统和平硐供电系统。

煤矿企业对供电的基本要求电力是煤矿的主要能源，为确保安全供电和生产，煤矿对供电有四个要求：1.供电安全供电安全包括人身安全、矿井安全、设备安全三个方面。

2.供电可靠供电可靠是指不间断供电。

根据负荷的重要程度，煤矿电力负荷分为三类，各类负荷对供电的可靠性要求不同，采取的供电方式也不同。

3.供电质量供电质量是指供电电压、频率基本稳定为额定值。

我国煤矿一般要求电压允许偏差不超过额定电压的±5%，频率允许偏差不差过±（0.2～0.5）赫兹。

4.供电经济供电经济是指矿井供电系统的投资、电能损耗及维护费用尽量少。

这就要求合理的确定供电系统，优选质量高、损耗少、价格低的系统设备，但是必须在满足上述三个要求的前提下，尽量保证供电的经济性。

此外，考虑到以后的发展，在煤矿供电设计时还应留有扩建的余地。

电力负荷分类一类负荷凡因突然停电可能造成人身伤亡或重要设备损坏或给生产造成重大损失的负荷为一类负荷。

如主通风机、提升人员的立井提升机、井下主排水泵、高瓦斯矿井的区域通风机、瓦斯泵以及上述设备的辅助设备等。

对一类负荷供电必须有可靠的备用电源，一般由变电所引出的独立双回路供电。

二类负荷因突然停电可能造成较大经济损失的负荷为二类负荷。

生产设备多为二类负荷，如非提升人员的主提升机、压风机以及没有一类负荷的井下变电所等。

对大型矿井的二类负荷，一般采用具有备用电源的供电方式。

三类负荷不属于一、二类负荷的所有负荷都属于三类负荷。

如生产辅助设备、家属区、办公楼、机修厂等。

对三类负荷供电的可靠性没有要求，可采用一条线路对多个负荷供电，以减少设备投资。

矿井电压等级目前，我矿使用的供电电压为：10KV 地面变电所的电源电压6KV 大型设备的主要动力用电电压及下井电压。

第一部分：煤矿供电系统一、煤矿企业对供电的要求1、供电的可靠性为保证对煤矿供电的可靠性，供电电源应采用双电源，双电源可来自不同的变电所（或发电厂）或同一变电所的不同母线上，即在一个电源发生故障的情况下，仍应保证对主要生产用户的供电，使人身和设备不受损害，以及生产的正常进行。

《煤矿安全规程》第441 条规定：矿井应有两回路电源线路，当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷，年产6 万吨以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水提升等的要求。

矿井的两回路电源线上不得分接任何负荷，正常情况下，矿井电源应采用分列运行方式，一回路运行时，另一回路必须带电备用，以保证供电的连续性。

10KV 及其以下的矿井架空线路不得共杆架设。

矿井电源线上严禁装设负荷定量器。

2、供电安全性由于煤矿生产环境复杂，自然条件恶劣，供电设备易于受到损坏，可能造成触电及火花引起火灾和瓦斯、煤尘爆炸等事故。

所以必须采用一系列的技术措施和管理制度，确保供电的安全性。

3、技术经济合理在满足供电可靠与安全的前提下，还应保证供电质量，并力求系统简单，操作方便，使建设投资和运行维护费用低。

二、电力用户等级划分按供电的可靠性要求，将电力用户分为三级：一级，二级，三级。

1、一级用户：凡停电造成人身伤亡或设备损坏，长期不能恢复生产或对国民经济带来很大损失者，如矿井主通风机，主排水泵，主提人系统等，这类用户应有两个独立的电源供电，无论电力网在正常或事故时，均应保证它的供电。

2、二级用户：凡停电造成大量废品，产量显著下降或企业内部运输停顿，在经济上造成较大损失者，如矿井主提煤系统钢缆机、主提绞车，压风机以及向采区供电的变电所，对这类用户一般采用双回路供电。

3、三级用户：凡不属于一、二级用户者均为三级用户，如生活区、地面生产辅助设施，机修厂等。

当电力不足或线路故障停电检修时，矿井供电的原则是：确保一级用户，二级用户部分或全部供电，停止三级用户供电。

矿井供电系统本章培训的要点：掌握矿井供电系统知识掌握条区供电系统知识熟练掌握井下供电安全知识了解杂散电流的危害及防治措施掌握“三专两闭锁”的作用及使用范围第一节矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作配电点按一定方式相互连接起来的一个整体。

一、煤矿企业对供电的基本要求（1）供电安全。

煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣，生产环境复杂，容易发生触电、煤炸等恶性事故。

因此，必须严格遵守《煤矿安全规程》的规定，采取防爆、防触电、防潮各种电气保护等一第列措施，确保煤矿供电安全。

（2）供电可靠。

煤矿供电中断，不仅影响产量，而且因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危及生命财产的安全，有时甚至毁掉整个矿井。

（3）供电技术合理。

技术合理性也指保证供电质量好，即供电的电压、频率及谐波成分达到一定的技术标准。

（4）供电经济。

由于煤矿电气设备耗电量很大，输电功率大，如果设计不合理会造成许多电能的浪费。

二、电力负荷的分类煤矿电力负荷按用户的生要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。

（1）第一类负荷。

如果中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠。

如主提升机、主排水等。

（2）第二类负荷。

如果中断供电，会严重减少产量，造成重大经济损失，就尽量保证可靠供电。

如压风设备、采区变电所。

（3）第三类负荷。

中断供电对生产无直接影响，也不会造成特别大的经济损失。

三、矿井供电电压等级1、煤矿电压等级由于煤矿生产条件的特殊性，有的应用场合采用了特定的电压等级。

煤故常用的电压等级及用途如下表：了保证煤矿井下供电安全，《煤矿安全规程》对井下各级电压等级进行了具体的规定。

第448条规定，井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：（1）高压，不超过10000V。

（2）低压，不超过1140V。
