煤矿供电系统基本知识

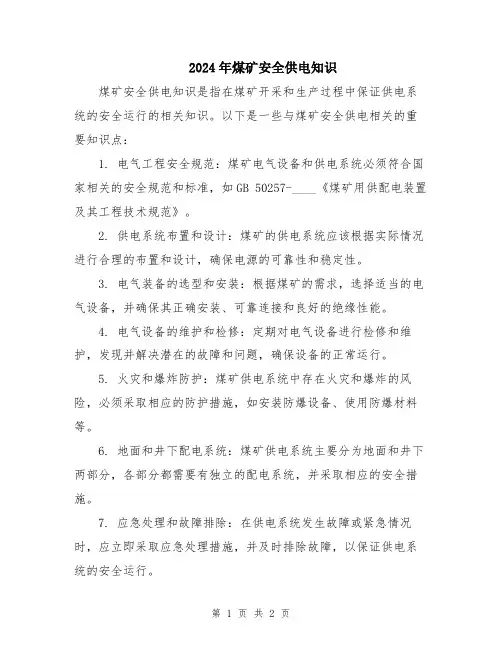

2024年煤矿安全供电知识
煤矿安全供电知识是指在煤矿开采和生产过程中保证供电系统的安全运行的相关知识。

以下是一些与煤矿安全供电相关的重要知识点：
1. 电气工程安全规范：煤矿电气设备和供电系统必须符合国家相关的安全规范和标准，如GB 50257-____《煤矿用供配电装置及其工程技术规范》。

2. 供电系统布置和设计：煤矿的供电系统应该根据实际情况进行合理的布置和设计，确保电源的可靠性和稳定性。

3. 电气装备的选型和安装：根据煤矿的需求，选择适当的电气设备，并确保其正确安装、可靠连接和良好的绝缘性能。

4. 电气设备的维护和检修：定期对电气设备进行检修和维护，发现并解决潜在的故障和问题，确保设备的正常运行。

5. 火灾和爆炸防护：煤矿供电系统中存在火灾和爆炸的风险，必须采取相应的防护措施，如安装防爆设备、使用防爆材料等。

6. 地面和井下配电系统：煤矿供电系统主要分为地面和井下两部分，各部分都需要有独立的配电系统，并采取相应的安全措施。

7. 应急处理和故障排除：在供电系统发生故障或紧急情况时，应立即采取应急处理措施，并及时排除故障，以保证供电系统的安全运行。

请注意，以上只是一些基本的煤矿安全供电知识点，具体的安全需求和操作规程可能因煤矿的不同而有所不同。

如果您有具体的问题或需要更详细的信息，请告诉我。

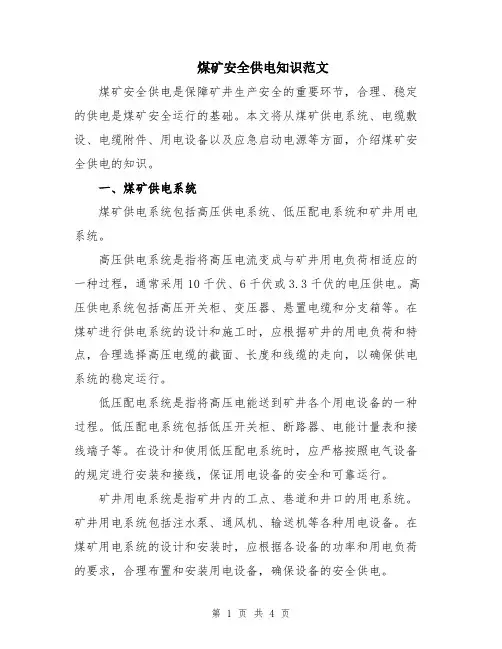

煤矿安全供电知识范文煤矿安全供电是保障矿井生产安全的重要环节，合理、稳定的供电是煤矿安全运行的基础。

本文将从煤矿供电系统、电缆敷设、电缆附件、用电设备以及应急启动电源等方面，介绍煤矿安全供电的知识。

一、煤矿供电系统煤矿供电系统包括高压供电系统、低压配电系统和矿井用电系统。

高压供电系统是指将高压电流变成与矿井用电负荷相适应的一种过程，通常采用10千伏、6千伏或3.3千伏的电压供电。

高压供电系统包括高压开关柜、变压器、悬置电缆和分支箱等。

在煤矿进行供电系统的设计和施工时，应根据矿井的用电负荷和特点，合理选择高压电缆的截面、长度和线缆的走向，以确保供电系统的稳定运行。

低压配电系统是指将高压电能送到矿井各个用电设备的一种过程。

低压配电系统包括低压开关柜、断路器、电能计量表和接线端子等。

在设计和使用低压配电系统时，应严格按照电气设备的规定进行安装和接线，保证用电设备的安全和可靠运行。

矿井用电系统是指矿井内的工点、巷道和井口的用电系统。

矿井用电系统包括注水泵、通风机、输送机等各种用电设备。

在煤矿用电系统的设计和安装时，应根据各设备的功率和用电负荷的要求，合理布置和安装用电设备，确保设备的安全供电。

二、电缆敷设在煤矿供电过程中，电缆是起着承载电压和电流的重要作用的设备，电缆的敷设质量直接影响煤矿的供电安全。

首先，电缆应采用有防火性能的电缆。

在选用电缆时，应根据矿井的特点选择具有耐火、耐压和耐磨损性能的电缆，以确保在火灾等意外情况下电缆能够正常供电。

其次，电缆应按照规范要求进行敷设。

电缆的敷设应符合规范要求，如敷设深度、沟槽宽度、电缆截面等。

同时，应注意电缆的绝缘和金属护套的完好性，确保电缆的安全使用。

三、电缆附件电缆附件是电缆敷设和保护的重要组成部分，保证电缆的连接可靠和电缆的安全运行。

首先，电缆终端头应采用合适的绝缘材料进行封装。

终端头的封装应符合规定的绝缘要求，保证电缆终端的可靠性和安全性。

其次，电缆中途接头的连接应使用合适的连接器件。

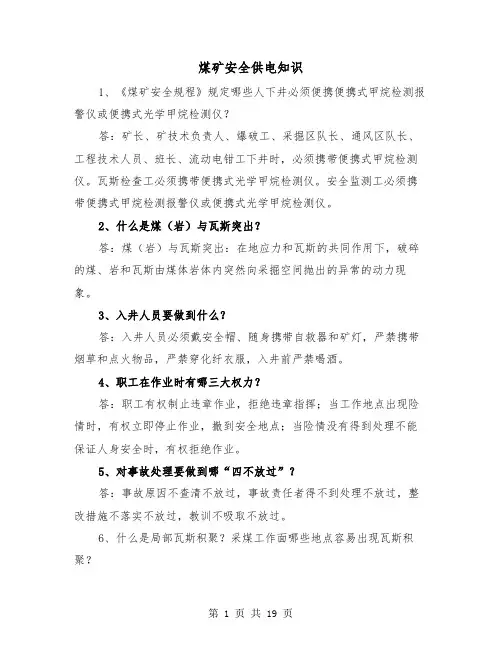

煤矿安全供电知识1、《煤矿安全规程》规定哪些人下井必须便携便携式甲烷检测报警仪或便携式光学甲烷检测仪？答：矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工下井时，必须携带便携式甲烷检测仪。

瓦斯检查工必须携带便携式光学甲烷检测仪。

安全监测工必须携带便携式甲烷检测报警仪或便携式光学甲烷检测仪。

2、什么是煤（岩）与瓦斯突出？答：煤（岩）与瓦斯突出：在地应力和瓦斯的共同作用下，破碎的煤、岩和瓦斯由煤体岩体内突然向采掘空间抛出的异常的动力现象。

3、入井人员要做到什么？答：入井人员必须戴安全帽、随身携带自救器和矿灯，严禁携带烟草和点火物品，严禁穿化纤衣服，入井前严禁喝酒。

4、职工在作业时有哪三大权力？答：职工有权制止违章作业，拒绝违章指挥；当工作地点出现险情时，有权立即停止作业，撤到安全地点；当险情没有得到处理不能保证人身安全时，有权拒绝作业。

5、对事故处理要做到哪“四不放过”？答：事故原因不查清不放过，事故责任者得不到处理不放过，整改措施不落实不放过，教训不吸取不放过。

6、什么是局部瓦斯积聚？采煤工作面哪些地点容易出现瓦斯积聚？答：在巷道顶部空间、盲巷、独头巷道以及风流达不到的其他地点，出现瓦斯浓度在2%以上，体积在0.5M3以上的现象。

有工作面上隅角、采空区附近、顶板冒落空洞内和采煤机附近。

7、矿井采取的综合防尘措施主要有哪些？答：（1）建立完善的防尘洒水管路系统；（2）进行煤层注水；（3）喷雾洒水（4）风流净化；（5）放炮用水炮泥；（6）冲洗巷帮；（7）湿式打眼；（8）采空区灌水；（9）隔爆水棚；（10）刷白巷道；（11）个人防护。

8、煤矿安全检查员有哪些权利？应履行哪些义务？答：权力：1）实地检查权。

2）询问权。

3）查阅资料权。

4）处置权。

5）上告权。

义务：1）开展安全检查活动时出示证件，向被检查者证实自己的身份。

2）遵守有关法律、法规的规定，秉公执法，不循私情。

3）不得向他人泄漏案情及企业有关保密资料。

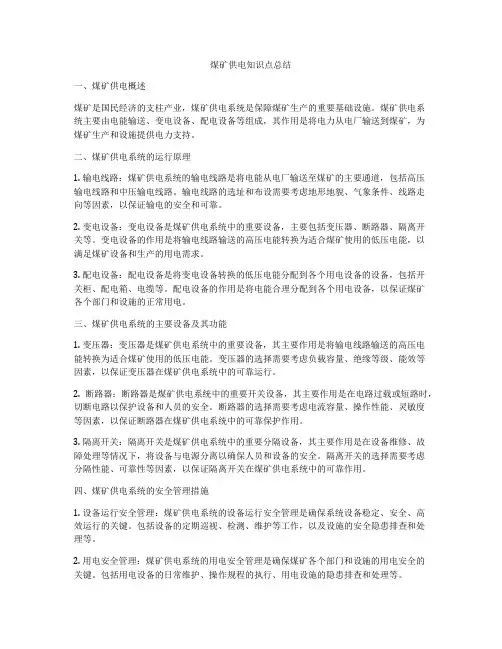

煤矿供电知识点总结一、煤矿供电概述煤矿是国民经济的支柱产业，煤矿供电系统是保障煤矿生产的重要基础设施。

煤矿供电系统主要由电能输送、变电设备、配电设备等组成，其作用是将电力从电厂输送到煤矿，为煤矿生产和设施提供电力支持。

二、煤矿供电系统的运行原理1. 输电线路：煤矿供电系统的输电线路是将电能从电厂输送至煤矿的主要通道，包括高压输电线路和中压输电线路。

输电线路的选址和布设需要考虑地形地貌、气象条件、线路走向等因素，以保证输电的安全和可靠。

2. 变电设备：变电设备是煤矿供电系统中的重要设备，主要包括变压器、断路器、隔离开关等。

变电设备的作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能，以满足煤矿设备和生产的用电需求。

3. 配电设备：配电设备是将变电设备转换的低压电能分配到各个用电设备的设备，包括开关柜、配电箱、电缆等。

配电设备的作用是将电能合理分配到各个用电设备，以保证煤矿各个部门和设施的正常用电。

三、煤矿供电系统的主要设备及其功能1. 变压器：变压器是煤矿供电系统中的重要设备，其主要作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能。

变压器的选择需要考虑负载容量、绝缘等级、能效等因素，以保证变压器在煤矿供电系统中的可靠运行。

2. 断路器：断路器是煤矿供电系统中的重要开关设备，其主要作用是在电路过载或短路时，切断电路以保护设备和人员的安全。

断路器的选择需要考虑电流容量、操作性能、灵敏度等因素，以保证断路器在煤矿供电系统中的可靠保护作用。

3. 隔离开关：隔离开关是煤矿供电系统中的重要分隔设备，其主要作用是在设备维修、故障处理等情况下，将设备与电源分离以确保人员和设备的安全。

隔离开关的选择需要考虑分隔性能、可靠性等因素，以保证隔离开关在煤矿供电系统中的可靠作用。

四、煤矿供电系统的安全管理措施1. 设备运行安全管理：煤矿供电系统的设备运行安全管理是确保系统设备稳定、安全、高效运行的关键。

包括设备的定期巡视、检测、维护等工作，以及设施的安全隐患排查和处理等。

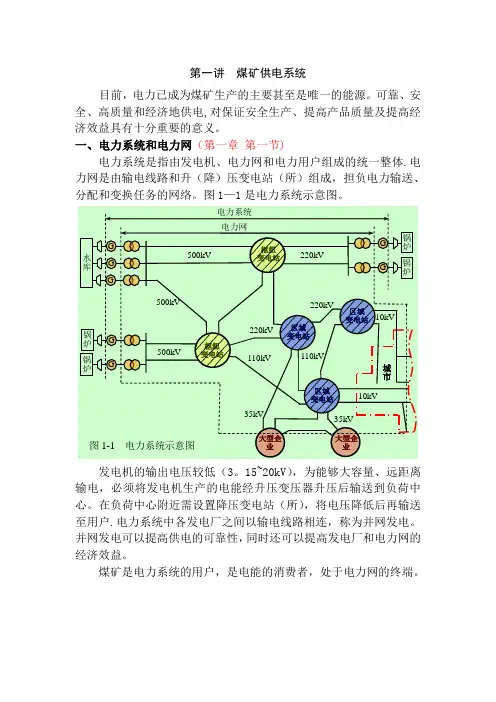

第一讲煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。

可靠、安全、高质量和经济地供电,对保证安全生产、提高产品质量及提高经济效益具有十分重要的意义。

一、电力系统和电力网（第一章第一节)电力系统是指由发电机、电力网和电力用户组成的统一整体.电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。

在负荷中心附近需设置降压变电站（所），将电压降低后再输送至用户.电力系统中各发电厂之间以输电线路相连，称为并网发电。

并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。

煤矿是电力系统的用户，是电能的消费者，处于电力网的终端。

全国电网分布图GIS变电所二、煤矿电源煤矿企业的电源一般来自电力网,煤矿都设有企业总变电所来接受电能。

其受电电压为6～110kV,煤矿企业总变电所必须至少有两个独立电源。

通常两个电源来自电网的两个区域变电所,也可以来自一环式如图l-3所示。

环式适用于向两个彼此之间相距较近，而离电源都较远,负荷容量相差不太大，且对供电可靠性要求较高的用户供电。

适用于一级负荷或重要的二级负荷。

干线式如图1-4所示.其特点是：多用户共用一条输电线路，节省供电设备，造价较低,但可靠性差,容易因一个用户故障引起多个用户停电。

干线式一般用于二、三级负荷供电。

三、额定电压等级为了便于电网的运行管理和电气设备生产的标准化，国家标准规定了全国统一的额定电压等级,电气设备都是按照额定电压设计和制造的，在额定电压下电气设备可以安全、高效的运行。

电力系统额定电压等级见表l-l 。

表1-1 电力系统额定电压等级（kV ）四、煤矿对供电的基本要求鉴于电力供应在煤矿生产中的重要性，对煤矿供电提出如下要求:1．可靠供电可靠供电就是要求不间断供电。

在煤矿中，各种电力负荷对供电可靠性的要求是不同的，为了能在技术经济合理的前提下满足不同负荷对供电可靠性的要求,把电力负荷分为三类。

煤矿供电安全培训目录•煤矿供电系统概述•煤矿供电安全基础知识•煤矿供电安全技术•煤矿供电安全管理制度•煤矿供电安全事故案例分析•煤矿供电安全培训总结01煤矿供电系统概述提供电力能源，包括发电厂、输电线路等。

负责将电源系统的电能分配给矿井内的各个用电设备。

负责传输电能，需具备较高的安全性能和耐久性。

在供电系统发生故障时，能够快速切断故障线路，保障系统安全。

电源系统配电系统输电线路与电缆继电保护系统必须保证不间断的电力供应，以确保矿井内各种设备的正常运行。

供电可靠性高供电安全性要求高供电成本较高矿井内环境复杂，存在瓦斯、煤尘等易燃易爆物质，因此供电系统必须具备较高的防爆性能。

由于矿井内设备众多，用电负荷大，导致供电成本相对较高。

030201供电系统是矿井安全生产的基石，必须保证其稳定、可靠地运行。

保障矿井安全供电系统的正常运行能够确保各种采矿设备的正常运转，从而提高生产效率。

提高生产效率通过合理的供电设计和维护，可以降低因供电故障导致的事故风险。

降低事故风险煤矿供电系统的重要性02煤矿供电安全基础知识了解安全电压标准，确保在特定环境下使用的电压符合安全规定。

安全电压使用绝缘材料对带电体进行隔离，防止触电事故的发生。

绝缘保护通过将设备接地，将漏电电流引入地下，避免人员触电。

接地保护安全用电常识触电会导致人体受到电击，造成不同程度的伤害甚至死亡。

触电的危害定期检查电气设备，确保其完好无损；不私拉乱接电线；使用绝缘合格的工具和设备。

预防触电的措施触电的危害与预防定期检查电气线路和设备，及时发现并排除火灾隐患；不超负荷使用电气设备；保持电气设备和线路的清洁。

03煤矿供电安全技术根据煤矿的实际情况和设备性能要求，选择适合的矿用电气设备，确保其安全、可靠、高效。

定期对矿用电气设备进行检查、保养和维修，及时发现并处理设备故障，确保设备正常运行。

矿用电气设备的接地为确保设备安全运行，需对矿用电气设备进行接地处理，防止设备漏电、过电压等危险情况发生。

矿井供电系统本章培训的要点：掌握矿井供电系统知识掌握条区供电系统知识熟练掌握井下供电安全知识了解杂散电流的危害及防治措施掌握“三专两闭锁”的作用及使用范围第一节矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作配电点按一定方式相互连接起来的一个整体。

一、煤矿企业对供电的基本要求（1）供电安全。

煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣，生产环境复杂，容易发生触电、煤炸等恶性事故。

因此，必须严格遵守《煤矿安全规程》的规定，采取防爆、防触电、防潮各种电气保护等一第列措施，确保煤矿供电安全。

（2）供电可靠。

煤矿供电中断，不仅影响产量，而且因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危及生命财产的安全，有时甚至毁掉整个矿井。

（3）供电技术合理。

技术合理性也指保证供电质量好，即供电的电压、频率及谐波成分达到一定的技术标准。

（4）供电经济。

由于煤矿电气设备耗电量很大，输电功率大，如果设计不合理会造成许多电能的浪费。

二、电力负荷的分类煤矿电力负荷按用户的生要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。

（1）第一类负荷。

如果中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠。

如主提升机、主排水等。

（2）第二类负荷。

如果中断供电，会严重减少产量，造成重大经济损失，就尽量保证可靠供电。

如压风设备、采区变电所。

（3）第三类负荷。

中断供电对生产无直接影响，也不会造成特别大的经济损失。

三、矿井供电电压等级1、煤矿电压等级由于煤矿生产条件的特殊性，有的应用场合采用了特定的电压等级。

煤故常用的电压等级及用途如下表：了保证煤矿井下供电安全，《煤矿安全规程》对井下各级电压等级进行了具体的规定。

第448条规定，井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：（1）高压，不超过10000V。

（2）低压，不超过1140V。

第一节煤矿供电基础知识一、矿山供电的重要性和基本要求电力是现代煤炭工业的主要动力，在煤炭生产中占有十分重要的地位，电力可以方便、经济地远距离输送和分配，也可以方便地和其它各种电能量形式相互转换，并且在在使用中还具有便调度，测量和实现自动控制的优点。

，由于煤炭生产中存在站各种自然灾害，因此煤炭企业对供电工作提出了严格的要求。

1、供电可靠2、供电安全3、保证供电质量4、技术经济合理二、矿山电力负荷的分类1、一类负荷突然中断供电造成人身伤亡事故或损坏重要设备，给企业带来重大经济损失的用电负荷。

如：矿井主要通风机、排水泵，提升机2、二类负荷突然停电会造成大量减产，或使生产停顿较长时间后才能恢复，给企业带来重大经济损失的用电负荷如：提煤设备、空气压缩机3、三类负荷不属于前二种的都是三类负荷三、矿井供电电压等级按照规定，矿井供电系统选用的电压等级有：(1)35kV--矿井地面变电所变电电压。

(2)10kV或6 kV--井下高压配电电压和高压电动机的额定电压。

(3)3kV或1 140V--综合机械化采煤工作面电气设备的额定电压。

(4)660V--井下低压电网的配电电压。

(5)380V--地面和小型矿井井下低压电网的配电电压。

(6)220V--地面和井下新鲜风流大巷的照明电压。

(7)127V--照明、信号、手持式电气设备、电话的最高限额电压。

(8)36 V--井下设备控制回路的电压。

(9)直流250 V、550 V--直流架线电机车常用额定电压。

目前，我国井下供电方式主要有：干线式、辐射式、混合式、移动变电站四种。

井下各配电电压和各种电气设备的额定电压等级如下；高压不应超过10000V；低压不应超过1140V照明、手持式电气设备的额定电压和电话、信号装置的额定供电电压，都不应超过127V；远距离控制线路的额定电压不应超过36V。

井下低压网络的标准电压等级及其相应的平均电压为：标准电压／V 127 380 660 1140 3300 6000平均电压／V 133 400 690 1200 3460 6300四、矿山供电系统矿山供电方式是：由地面变电所6KV母线上引出下井电缆，把电能输送到井下各高压用户和采区变电所，形成地面变电所井下中央变电所采区变电所的三级高压供电方式，采区变电所是把中央变电所送来的6KV电压降为380~660V，用低压电缆向各采掘工作面供电，对机械化程度高、用量大的综采或普采工作面，在采区变电所一般不降压，由采区变电所6KV电压直接用高压电缆送到工作面的移动变电站，移动变电站将电压降到1140V或660V后，由工作面配电点向综采和高档普采工作面的各种用电设备供电。
