防止DC电源反接的方法——SS14的用法

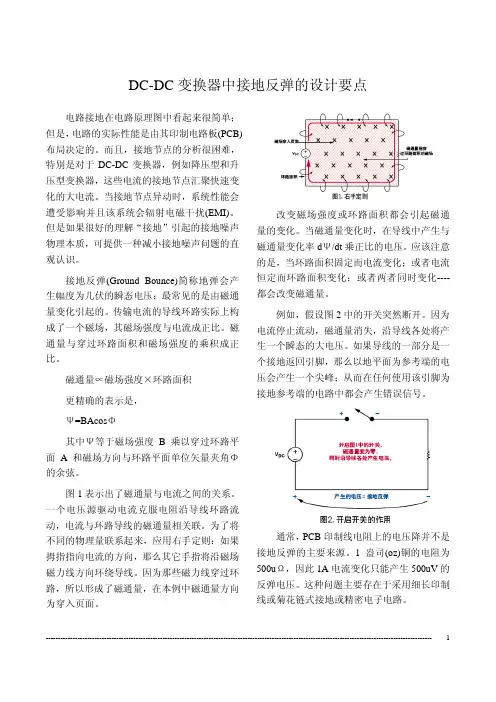

DC-DC变换器中接地反弹的设计要点电路接地在电路原理图中看起来很简单；但是，电路的实际性能是由其印制电路板(PCB)布局决定的。

而且，接地节点的分析很困难，特别是对于DC-DC变换器，例如降压型和升压型变换器，这些电流的接地节点汇聚快速变化的大电流。

当接地节点异动时，系统性能会遭受影响并且该系统会辐射电磁干扰(EMI)。

但是如果很好的理解“接地”引起的接地噪声物理本质，可提供一种减小接地噪声问题的直观认识。

接地反弹(Ground Bounce)简称地弹会产生幅度为几伏的瞬态电压；最常见的是由磁通量变化引起的。

传输电流的导线环路实际上构成了一个磁场，其磁场强度与电流成正比。

磁通量与穿过环路面积和磁场强度的乘积成正比。

磁通量∝磁场强度×环路面积更精确的表示是，Ψ=BAcosΦ其中Ψ等于磁场强度B乘以穿过环路平面A和磁场方向与环路平面单位矢量夹角Φ的余弦。

图1表示出了磁通量与电流之间的关系。

一个电压源驱动电流克服电阻沿导线环路流动，电流与环路导线的磁通量相关联。

为了将不同的物理量联系起来，应用右手定则：如果拇指指向电流的方向，那么其它手指将沿磁场磁力线方向环绕导线。

因为那些磁力线穿过环路，所以形成了磁通量，在本例中磁通量方向为穿入页面。

改变磁场强度或环路面积都会引起磁通量的变化。

当磁通量变化时，在导线中产生与磁通量变化率dΨ/dt乘正比的电压。

应该注意的是，当环路面积固定而电流变化；或者电流恒定而环路面积变化；或者两者同时变化----都会改变磁通量。

例如，假设图2中的开关突然断开。

因为电流停止流动，磁通量消失，沿导线各处将产生一个瞬态的大电压。

如果导线的一部分是一个接地返回引脚，那么以地平面为参考端的电压会产生一个尖峰；从而在任何使用该引脚为接地参考端的电路中都会产生错误信号。

通常，PCB印制线电阻上的电压降并不是接地反弹的主要来源。

1盎司(oz)铜的电阻为500uΩ，因此1A电流变化只能产生500uV的反弹电压。

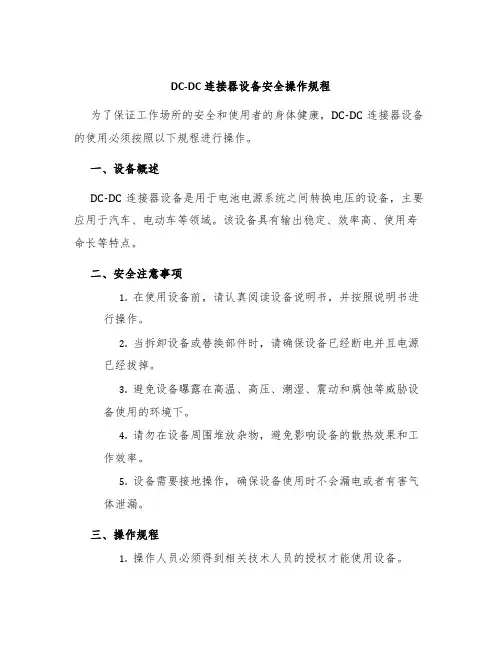

DC-DC连接器设备安全操作规程为了保证工作场所的安全和使用者的身体健康，DC-DC连接器设备的使用必须按照以下规程进行操作。

一、设备概述DC-DC连接器设备是用于电池电源系统之间转换电压的设备，主要应用于汽车、电动车等领域。

该设备具有输出稳定、效率高、使用寿命长等特点。

二、安全注意事项1.在使用设备前，请认真阅读设备说明书，并按照说明书进行操作。

2.当拆卸设备或替换部件时，请确保设备已经断电并且电源已经拔掉。

3.避免设备曝露在高温、高压、潮湿、震动和腐蚀等威胁设备使用的环境下。

4.请勿在设备周围堆放杂物，避免影响设备的散热效果和工作效率。

5.设备需要接地操作，确保设备使用时不会漏电或者有害气体泄漏。

三、操作规程1.操作人员必须得到相关技术人员的授权才能使用设备。

2.在使用设备前，操作人员需要对设备的正常工作电压和输出电流进行检查。

3.操作人员需要确保设备的电差要求满足使用标准。

4.操作人员需要按照正确的步骤进行电源和地线连接，确保连接正确性。

5.在连接过程中，需要避免连接错误，避免短路导致电器火灾、爆炸等事故。

6.当设备出现故障或异常时，必须立即停止使用设备，并及时通知技术人员进行检修和维护。

7.操作人员需要按照使用要求对设备进行定期维护，避免设备损坏和存在安全隐患。

四、紧急处理措施操作人员必须学会紧急处理措施，以便在设备出现异常情况时能够及时响应。

1.输出短路：此时需要立即断开电源并检查设备是否存在故障。

2.过压保护：此时需要先断开电源并检查连接设备是否存在电压不匹配的情况，然后重新启动设备。

3.过载保护：此时需要立即断开电源并检查使用的电器设备是否超负荷，然后重新启动设备。

4.正负极接反保护：此时需要首先断开电源，然后检查连接是否正确再重新启动设备。

五、结语以上规程是DC-DC连接器设备使用者必须遵守的基本规则，需严格按要求操作，确保设备稳定运转并避免安全事故。

如果您还有其他问题，可以向技术人员咨询。

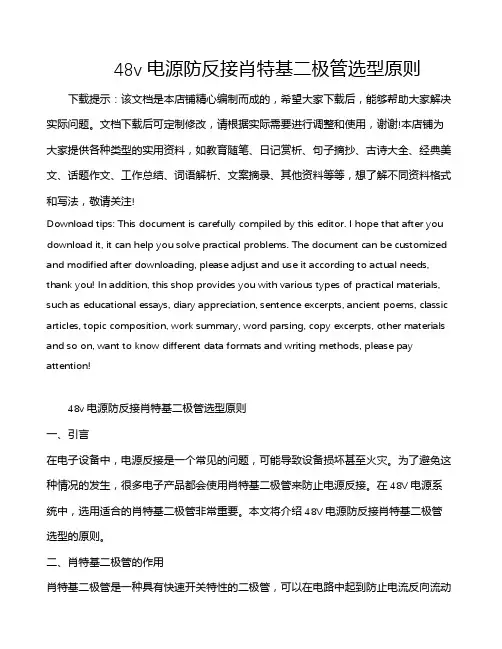

48v电源防反接肖特基二极管选型原则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!48v电源防反接肖特基二极管选型原则一、引言在电子设备中，电源反接是一个常见的问题，可能导致设备损坏甚至火灾。

防电源接反，这里有个方法，加个肖特基二级管就可以！熟悉二极管的特性就知道，二极管显著的一个特性就是单向导电性。

防止电路板正负极接反，在电路板中加二极管是最简单有效的方法。

为什么用肖特基二极管呢？因为肖特基二极管功耗低、超高速。

其最显著特点是反向恢复时间极短（可以小到几纳秒），正向导通压降0.4V左右。

其主要用于高频、低压、大电流整流二极管、续流二极管、保护二极管，也有在微波通信等电路中作整流二极管、小信号检波二极管使用。

在变频器、通信电源等应用中比较常见。

那么该怎么在电路板中加肖特基二极管呢？有几种方法：（1）最常见的就是在电路板电源输入正极上加一个二极管如图所示，在电源的正极上接个二极管，由二极管的单向导电性可知，此时，电源与负载电路板形成一条回路，电路板可正常工作。

当电源正负极接反时，如图所示：此时电流从电路板负极流向正极，经过二极管处时，由于二极管的单向导电性，阻止了电流流过，此时的电路板与电源无法构成一条回路，因此电源接反对电路板没有任何影响。

假如没有这个防电源接反二极管，当电源接反时，此时负载电路构成回路，负载流过的电流与正常情况不一样，从而导致负载电路烧毁。

（2）在电路板电源输入负极上加一个二极管原理和加在正极一样，当电源接反时，二极管阻止了电流流过，无法形成回路。

（3）一种无极电路接法上面单二极管防反接原理，只有当电源正负极接线正常时电路板才能正常工作。

下面介绍一种方法：电源正负极接反一样可以正常工作的电路原理。

具体原理如图所示。

（1）当输入IN1为正，IN2为负时，D1导通，D3截止，正电压电流从D1流向电路板正极；D4导通，D2截止，电路板负极电流由D4流向IN2，形成一条完整的回路，电路板正常工作。

（2）当输入IN2为正，IN1为负时，D2导通，D4截止，正电压电流从D2流向电路板正极；D3导通，D1截止，电路板负极电流由D3流向IN1，形成一条完整的回路，电路板正常工作。

总结：此电路的优点是，无论电源的正负极如何接线，电路板一样正常工作；缺点是，整个回路有两个二极管的压降。

防反接，4种常用简单的电路防反接电路，在电子设计中非常重要，一个好的防反接电路，虽然只是增加了一点点元器件，却可以很好的保护我们的后级电路，下面介绍4种常用简单的电路：二极管防反接电路原理我们一看就懂，利用二极管的单向导电性，实现防反接功能，这种方法简单，安全可靠，成本也最低，但是输出端会有0.7V左右的压降，还有就是如果线路上的电流过大，比如有2A的电流，那么就会一直有1.4W的损耗，发热也非常大，而且，如果反向电压稍微偏大，并非完全截止，会有一个比较小的漏电流通过，使用时需要留足余量。

PMOS管防反接电路上图是PMOS接法的电路，这里简单的说明原理，刚上电时，MOS管的寄生二极管导通，S级电压为VCC-0.6，G级为0，PMOS 导通；当电源反接时，G级为高电平，不导通，保护后级。

实际应用中PMOS 栅极与源级之间再加一个电阻比较好，这种办法也有PMOS跟NMOS之分，都是利用MOS管的寄生二极管以及其导通性，不过NMOS的导通电阻比PMOS小，比PMOS会降低一丢丢功耗，不过还是很小很小了，如果算10毫欧的导通电阻，2A的电流才0.04W的功耗，是非常低了，电源反接后，MOS管就是断路，可以很好的保护后级电路，这种方法也是应用比较广泛的一种电路，推荐使用，实际使用中可以使用NMOS。

整流桥防反接电路上图是桥式整流电路，无论什么级性都能工作，但是导通之后会有两个二极管的压降，发热了也是第一种方式的两倍，有优点但缺点也很明显，除非是一些特殊的场合需要用到，否则不推荐使用。

保险丝+稳压二极管防反接电路上图是保险丝+稳压二极管防反接电路（第四种方法来自CSDN 博客，硬件工程师修炼之路），非常简单，既可以防止反接，又可以防止过压，这个电路设计非常巧妙，下面介绍下其原理：当电源Vin接反时，稳压二极管D1正向导通，负载的负压为二极管的导通电压Vf，Vf一般比较低，不会烧坏后级负载电路。

同时，Vin反接时，D1正向导通，电压主要落在F1上，因此开始时电流会迅速上升，直至超过F1的熔断电流，保险丝F1熔断，电源断开，不会因为电流过大而烧坏D1。

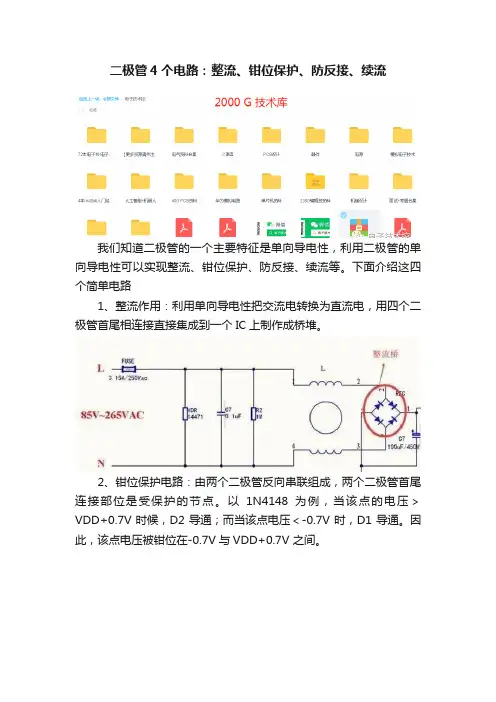

二极管4个电路：整流、钳位保护、防反接、续流
我们知道二极管的一个主要特征是单向导电性，利用二极管的单向导电性可以实现整流、钳位保护、防反接、续流等。

下面介绍这四个简单电路
1、整流作用：利用单向导电性把交流电转换为直流电，用四个二极管首尾相连接直接集成到一个IC上制作成桥堆。

2、钳位保护电路：由两个二极管反向串联组成，两个二极管首尾连接部位是受保护的节点。

以1N4148为例，当该点的电压＞VDD+0.7V时候，D2导通；而当该点电压＜-0.7V时，D1导通。

因此，该点电压被钳位在-0.7V与VDD+0.7V 之间。

3、防反接电路：利用了一个保险丝或者0欧姆电阻以及反向并联的二极管D2，电路正常工作时，二极管反向截止不导通，同时保险丝不会被熔断；当输入端正负极接反时候，D2导通，此时的电流很大，保险丝熔断，电路被切断，后面的电路被保护。

4、续流:继电器在断开时候会产生一个很大反向电动势，这个反电势会对继电器造成破坏，并联一个二极管可以吸收这个反电势，起到续流作用。

利用二极管的单向导电性还有很多，比如检波、稳压等。

可以说二极管除了电阻和电容基本上用到比较多的一个元器件。

（涉及领域:电子、电气/电工（考证题库）、通信、维修、自动化、程序等）大家伙都关注了这个公众号'电子技术控
'
聚各种电路技术资源库、电路图、电路原理图等;数百万电子工程师汇集学习交流，。

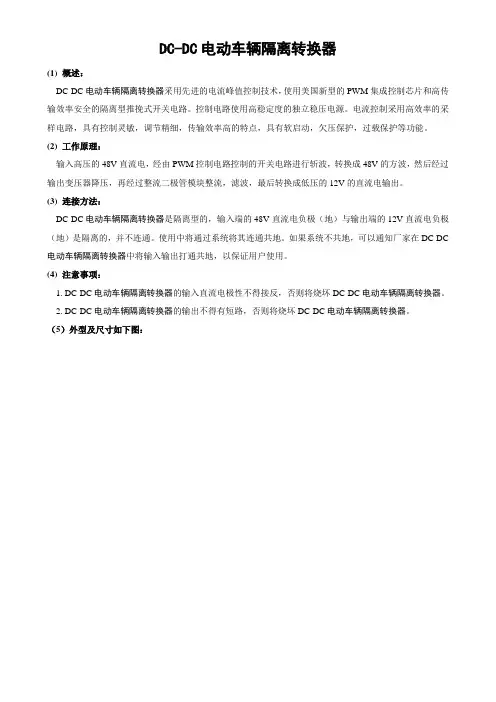

DC-DC电动车辆隔离转换器
(1)概述：
DC-DC电动车辆隔离转换器采用先进的电流峰值控制技术，使用美国新型的PWM集成控制芯片和高传输效率安全的隔离型推挽式开关电路。

控制电路使用高稳定度的独立稳压电源。

电流控制采用高效率的采样电路，具有控制灵敏，调节精细，传输效率高的特点，具有软启动，欠压保护，过载保护等功能。

(2)工作原理：
输入高压的48V直流电，经由PWM控制电路控制的开关电路进行斩波，转换成48V的方波，然后经过输出变压器降压，再经过整流二极管模块整流，滤波，最后转换成低压的12V的直流电输出。

(3)连接方法：
DC-DC电动车辆隔离转换器是隔离型的，输入端的48V直流电负极（地）与输出端的12V直流电负极（地）是隔离的，并不连通。

使用中将通过系统将其连通共地。

如果系统不共地，可以通知厂家在DC-DC 电动车辆隔离转换器中将输入输出打通共地，以保证用户使用。

(4)注意事项：
1. DC-DC电动车辆隔离转换器的输入直流电极性不得接反，否则将烧坏DC-DC电动车辆隔离转换器。

2. DC-DC电动车辆隔离转换器的输出不得有短路，否则将烧坏DC-DC电动车辆隔离转换器。

（5）外型及尺寸如下图：
（6）电参数：
输入电压：48V 输出电压：12V 输出功率：200W
电压精度≤5% 波纹≤2% 工作温度：-5℃-85℃（7）安全参数：
绝缘电阻：直流500V输入端对外壳≥200MΩ
直流250V输出端对外壳≥200MΩ
（8）冷却方式：
自然冷却方式。

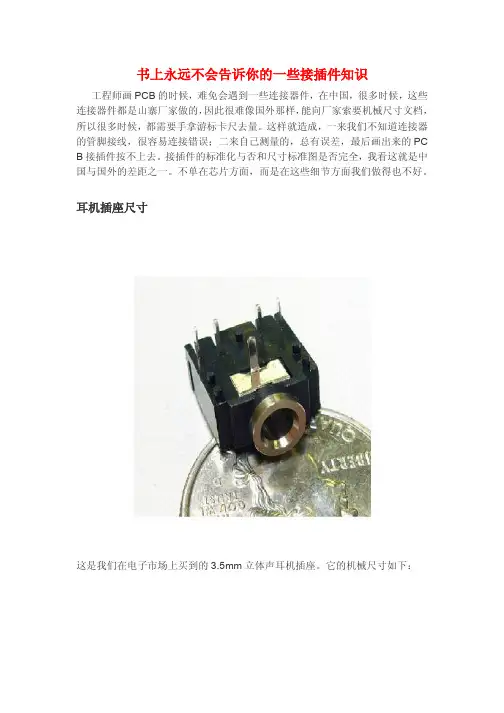

书上永远不会告诉你的一些接插件知识工程师画PCB的时候，难免会遇到一些连接器件，在中国，很多时候，这些连接器件都是山寨厂家做的，因此很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。

这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PC B接插件按不上去。

接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。

不单在芯片方面，而是在这些细节方面我们做得也不好。

耳机插座尺寸这是我们在电子市场上买到的3.5mm立体声耳机插座。

它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。

一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应J根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1脚接地，2脚接右声道（Right），5脚接左声道（Left）。

在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。

所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。

很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。

：单声道耳机插座也可以用作输入。

要注意的是A为地，B应该接输入端，而F端应该接地。

在没有耳机接头接入的时候，B脚和F脚是连在一起的，这样保证，输入接地，输入信号为0。

当有耳机接头接入的时候，B脚和F脚分离，F 脚与A接连在一起。

DC电源输入插座尺寸这是我们通常使用的DC电源输入插座。

尺寸如下：这个DC电源插座是对应内径2.1mm，外径5.5的插头。

外径5.5mm，内径2.1mm，长约10mm电源极性：内正外负要注意的是插头一般是内正外负的，但也不排除少数自己做的插头是反的，所以保险起见，最好使用前用万用表量一下，免得烧毁芯片。

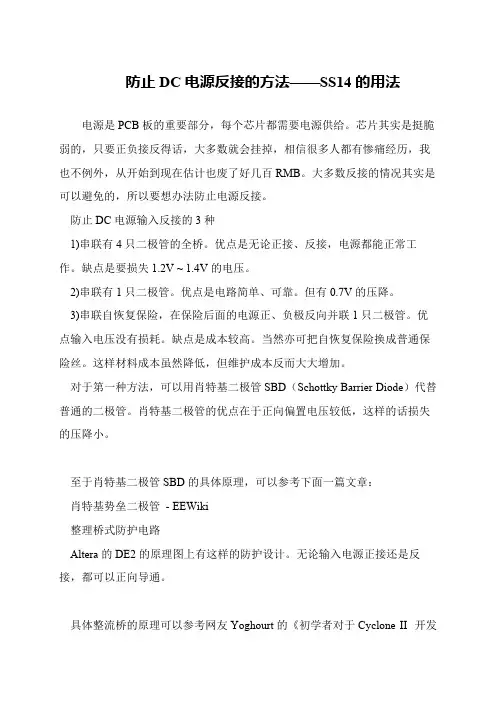

防止DC电源反接的方法——SS14的用法电源是PCB板的重要部分，每个芯片都需要电源供给。

芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，我也不例外，从开始到现在估计也废了好几百RMB。

大多数反接的情况其实是可以避免的，所以要想办法防止电源反接。

 防止DC电源输入反接的3种 1)串联有4只二极管的全桥。

优点是无论正接、反接，电源都能正常工作。

缺点是要损失1.2V ~ 1.4V的电压。

 2)串联有1只二极管。

优点是电路简单、可靠。

但有0.7V的压降。

 3)串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。

优点输入电压没有损耗。

缺点是成本较高。

当然亦可把自恢复保险换成普通保险丝。

这样材料成本虽然降低，但维护成本反而大大增加。

 对于第一种方法，可以用肖特基二极管SBD（Schottky Barrier Diode）代替普通的二极管。

肖特基二极管的优点在于正向偏置电压较低，这样的话损失的压降小。

 至于肖特基二极管SBD的具体原理，可以参考下面一篇文章： 肖特基势垒二极管- EEWiki 整理桥式防护电路 Altera的DE2的原理图上有这样的防护设计。

无论输入电源正接还是反接，都可以正向导通。

 具体整流桥的原理可以参考网友Yoghourt的《初学者对于Cyclone II 开发板电源选择的看法》一文。

 1、3脚是连在一起的。

当2脚接正(+)，3脚/1脚接负(-)时，①通道导通(D6、D8正向导通，D6、D7反向截止)。

 当2脚接负(-)，3脚/1脚接正(+)时，②通道导通(D6、D8反向截止，D6、D7正向导通)。

 肖特基二极管SS14 在这种整流桥式的防护电路中用的比较多的肖特基二极管是SS14。

 同系列的有SS12、S13、S14、S15、S16、SS18、S100。

后面一个数值分别表示反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。

电源防反接设计方案在硬件设计中，往往会会遇到电源正负极接反导致设备烧毁的情况，主要原因是由于，电源接反的情况下，设备内部形成了低阻回路，导致电流过大从而短路烧毁，为了避免这个问题，在硬件设计中需要合理设计出防反接电路。

目前主流的防反接电路分为以下几类：1、整流桥防反接电路，2、二极管防反接电路，3、MOS管防反接电路（PMOS和NMOS），4、防反接集成IC。

1、整流桥方案整流桥内部为4颗二极管组成，利用二极管的单向导通性工作，该方案可以实现外部供电不用区分正负，反接设备也能正常工作，但是该方案链路串联了两个二极管，导致压降达到1V以上，如果用在大电流的情况下损耗会很高，但是用在功耗较低的设计中还是不错的选择。

2、二极管方案利用二极管的单向导通性，在电源回路中串入一颗二极管也能起到防反接的作用，该方案成本低，压降略低于整流桥方案，在一些小玩具、小家电等产品中运用很多，但是该方案在大电流场合依旧不太适用，电流过大会在二极管上产生较高的功率耗散，功率会以热量的形式耗散出去，影响效率的同时还会导致二极管击穿失效等故障。

3、MOS管防反接电路由于MOS管的导通电阻极小，基本在毫欧级别，电流较大时也不会产生较高的压降，因此不会像二极管一样产生较高的导通损耗，可以运用于大电流的场合。

Mos管防反接电路分为两种，一种是PMOS防反接电路，该电路中的PMOS连接在电源输入的正极端，当输入正负极连接正确时，PMOS正常导通，设备正常供电，当输入正负极反接时，POS的栅极产生高电平，PMOS截止，起到保护电路的作用。

另外一种防反接电路为NMOS防反接电路，该电路的NMOS连接在电源输入的负极端，当输入正负极连接正确时，NMOS正常导通，设备正常供电，当输入正负极反接时，NOS的栅极产生低电平，NMOS 截止，起到保护电路的作用。

4、保险丝和二极管防反接使用反向二极管＋保险丝的方式也可以起到防反接保护，但是该电路在接反以后可能会造成保险丝直接损坏，尤其是在大电流的运用场合，可以使用自恢复的保险丝替换普通保险丝，但是该电路依旧存在风险，需慎用。

用MOS管实现电源防反接电路
在接电源到板子的时候，如果一个疏忽接反了，极有可能烧毁芯片或器件，所以需要设计防反接的电路。

本文就介绍如何用MOS管来实现电源防反接电路。

使用PMOS或者NMOS都是可以的，下面先来看一下PMOS怎么实现。

如图所示，MOS管G极接地，D极为VBAT，续流二极管导通，使得S极为VBAT-0.7V左右，Vgs<Vgs(th)，MOS管导通，之后DS 相当于直连，二极管不再起作用，S极的电压也基本上是VBAT。

电源正常
如果电源反接，G极的电压为VBAT，如果是阻性或感性负载，S 极的电压也为VBAT，Vgs>Vgs(th),MOS管不导通，电路不工作。

如果是容性负载，电路断路，Vgs>Vgs(th)（这里S极的状态怎么确定我不清楚，只知道不可能大于G极，求小伙伴解答），同样MOS管没法导通。

电源反接
这里MOS管的DS极不可以对调，否则反接的时候D极电压会大于S极使得续流二极管导通。

如果使用NMOS，需要将MOS管接到电路下边，如下图所示。

电源正常
正常情况下，G极为VBAT，如果是阻性或感性负载，S极的电压大于D极，续流二极管导通，进而拉低S极的电压，Vgs>Vgs(th)，MOS管导通。

容性负载直接G极电压高于S极，MOS管导通。

如果电源反接，G极电压为0V，正常情况下无论如何都不会大于S极的电压，所以MOS管不会导通，电路不工作。

电源反接
同样，这里MOS管的DS极不可以对调，否则反接的时候S极电压会大于D极使得续流二极管导通。

专利名称：可防止充电电源反接的充电电路及方法专利类型：发明专利
发明人：向智勇
申请号：CN201310277452.X
申请日：20130703
公开号：CN104218539A
公开日：
20141217
专利内容由知识产权出版社提供
摘要：本发明公开了一种可防止充电电源反接的充电电路及方法，用于电子烟或电子烟盒，所述可防止充电电源反接的充电电路包括：直流输入端（101）、与所述直流输入端（101）电性连接的防反接单元（102）、与所述防反接单元（102）电性连接的充电管理单元（103），与充电管理单元（103）电性连接的充电电池（104）。

实施本发明的有益效果是，有效防止电子烟或电子烟盒因为充电电源反接造成的风险，且具有低压降和低功耗的优点。

申请人：惠州市吉瑞科技有限公司
地址：516000 广东省惠州市仲恺高新区和畅西三路16号A栋三、四、五层、B栋五层
国籍：CN
代理机构：深圳市顺天达专利商标代理有限公司
代理人：蔡晓红
更多信息请下载全文后查看。

电路设计干货——直流电源防反接技术电源防反接技术直流电源是PCB板的重要部分，直流电源有正、负两个电极，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流。

同时每个芯片都需要电源供给。

芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，对于平常日用的一些产品，产品在进行设计时就会考虑这个问题，顾客只是简单的利用插头进行电源的连接，所以一般采用反插错接头，这是种简单，低价而有效的方法。

但是，对于产品处于工厂生产阶段，可能不便采用防差错接头，这可能就会造成由于生产人员的疏忽造成反接，带来损失。

所以给电路增加防接反电路有时还是有必要的，尽管增加了成本。

下面就说说常用的防接反电路：1、最简单的在电路中串入一只二极管图1、二极管防反接技术图二、桥式防反接电路优点：电路简单，成本较低。

适用于小电流，对成本要求比较严的产品。

图二则具有永远正确的极性。

缺点：由于二极管的PN结在导通时，存在一个压降，一般在0.7V以下。

这个压降就导致这种电路不适合应用在电流较大的电路中，如果电路有10A的电流，那么二极管的功耗就是0.7*10=7W，发热量还是很可观的。

特别是图二，发热量更是图一的两倍，在结构紧凑空间有限的产品中，对产品的稳定性或人的使用感受上影响还是比较大的。

2、利用了MOS管的开关特性图3、NMOS防反接电路图4、NMOS防反接电路此处输入图片描述由于功率MOS管的内阻很小，现在MOSFET Rds（on）已经能够做到毫欧级，功率MOS管的Rds（on）有20mΩ实际损耗很小，2A的电流，P=（2×2)×0.02=0.08W根本不用外加散热片。

解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。

解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。

极性反接保护将保护用场效应管与被保护电路串联连接。

保护用场效应管为PMOS场效应管或NMOS场效应管。

2个电池反接短路保护电路【原创实用版】目录1.电池的概述2.反接短路保护电路的概述3.两个电池的连接方式4.反接短路保护电路的作用5.如何实现反接短路保护电路正文1.电池的概述电池是一种能够将化学能转化为电能的设备，它由正极、负极和电解质组成。

电池的种类繁多，常见的有碱性电池、锂电池、镍氢电池等。

电池在现代社会中扮演着重要的角色，它们为各种电子产品提供动力，如手机、笔记本电脑、电动汽车等。

2.反接短路保护电路的概述反接短路保护电路是一种用于防止电池正负极接反或短路现象的电路。

当电池的正负极接反或发生短路时，电路中的电流会迅速增大，可能导致电池损坏、发热甚至发生爆炸，对使用者的安全构成威胁。

因此，在电池供电的设备中，反接短路保护电路显得尤为重要。

3.两个电池的连接方式在实际应用中，常常需要将两个电池串联或并联以获得所需的电压或电流。

串联时，电池的正极与负极依次相连，总电压为两个电池电压之和；并联时，电池的正极与正极、负极与负极相连，总电流为两个电池电流之和。

需要注意的是，在连接电池时，应确保电流的流向正确，避免造成短路。

4.反接短路保护电路的作用反接短路保护电路的作用主要体现在以下几点：（1）防止电池正负极接反：当电池正负极接反时，反接短路保护电路能够自动切断电路，避免电池损坏。

（2）防止电池短路：当电池内部发生短路时，反接短路保护电路能够迅速切断电路，防止电池发热、损坏甚至爆炸。

（3）保护电路元件：反接短路保护电路能够防止电流异常增大，从而保护电路中的其他元件，延长设备使用寿命。

5.如何实现反接短路保护电路要实现反接短路保护电路，通常需要使用以下元件：（1）二极管：二极管具有单向导通的特性，当电池正负极接反时，二极管能够阻止电流通过，保护电池免受损坏。

（2）保险丝：保险丝是一种能够在电流过大时熔断的元件，当电池发生短路时，保险丝能够迅速熔断，切断电路。

（3）场效应管（MOSFET）：场效应管具有很高的输入阻抗和较低的导通电阻，能够实现较大的电流检测和保护功能。

瑞典钢铁材料牌号表示方法瑞典的钢号表示方法与钢类的划分有关。

通常分为碳素钢和合金钢两大类，还可以按用途分为以下几类：普通结构用钢；机械制造用钢；压力容器用钢；表面硬化钢；调质钢；易切削钢；弹簧钢;工具钢；不锈钢。

瑞典工业标准(SIS)标准钢号编号原则是采用四位数字来表示，大部分是由金属标准中心MNC(Metallnormcentralen)制定的。

现在大多用瑞典标准(SS)表示标准钢号，它是在上述四位数字前再加“14”，表示钢，例如SS14××××，因而成为六位数字，但仍与SIS标准的钢号表示方法基本一致。

SIS标准的四位数字钢号中，第一位数字是用来区别碳素钢或合金钢；SIS1×××表示碳素钢；SIS2×××表示合金钢。

第二位数字与第一位数字相组合的前两位数字，在碳素钢和合金钢中的涵义是不同的。

1 碳素钢牌号的第一、二位数字分别组合成12，13，14……19等组。

除l9组外，从12组到18组的钢号中，其碳含量由低到高。

如按用途来选择，则12××，13××，14×××——用于棒材、板材、管材和教件的不同碳含量的低碳钢，如普通结构用钢、压力容器用钢、渗碳钢。

在同一钢号中，还可分为镇静钢、半镇静钢和沸腾钢。

15××，16××——中碳钢，如调质锕、感应加热和火焰加热表而淬火用钢。

17××——碳素弹簧钢。

18××——碳素工具钢。

19××——易切削钢。

为了便于说明，现将SIS标准碳素钢钢号与我国碳索钢钢号近似对照关系举例如下；SIS 1412——近似于我国的20钢(GB)。

SIS 1650——近似于我国的45钢(GB)。

SIS 1880——近似于我国的T10钢(GB)。

开关电源之“电源防反接”
下面这个电路相信大家都不陌生，但很多人都是直接搬过来用，本文就给大家介绍介绍该电路的原理。

直流电源防反接的方式很多，最简单的有串连一个二极管的，也有采用整流桥的，还有采用继电器的。

采用MOS管的这个电路是直流电源入口处防反接的常见的用法。

一般有如下两种形式：
针对串接在正极上的情况分析如下：
当电源反接时MOS管截止，保护了负载。

当电源正接时由于MOS 管饱和导通压降比较小，几乎不损失电压，比在电源端加保险管再在负载并联一个二极管的方案好一些。

当电源正接时，由于MOS管中的寄生二极管的存在，从而使得MOS管的Vgs电压为输入电压减去寄生二极管压降电压0.7V，这个电压是大于MOS开关导通的阈值电压的，从而使MOS管导通，导通后相当于寄生二极管被MOS管导通短路，从而可以通过更大的电流。

当电源电压接反时，MOS不导通，MOS管是截止的。

从而保护后级电路的安全。

MOS管GS之间的R和D（稳压二极管）是为了确保电源接入正确时，更好的保证MOS管导通，如果省去稳压二极管D，则有可能由于输入电压过高导致超过MOS管的Vgs最大值，从而容易使MOS管损耗。

加入稳压管也是更好的保护MOS管。

DS之间的R3C1电路是为了吸收开关形成的尖峰信号，常用于大电流应用，小电流可不用。

同时通过调整R1、R2、C2的参数还能调整电路的缓启时间。

NMOS接在电源的负极，栅极高电平导通。

PMOS接在电源的正极，栅极低电平导通。

由于NMOS管的导通电阻比PMOS的小，因此对压降
要求高的情况可选用NMOS。

ss14二极管的参数ss14二极管是一种常见的半导体器件，具有多种参数和特性。

本文将围绕ss14二极管的参数展开讨论，包括最大额定电流、最大反向电压、正向压降、反向漏电流等。

一、最大额定电流ss14二极管的最大额定电流是指在特定工作条件下，能够连续通过该二极管的最大电流。

对于ss14二极管来说，其最大额定电流通常为1A。

这意味着在正常工作情况下，ss14二极管的电流不应超过1A，否则可能会导致二极管过载而烧毁。

二、最大反向电压ss14二极管的最大反向电压是指在特定工作条件下，二极管能够承受的最大反向电压。

对于ss14二极管来说，其最大反向电压通常为40V。

这意味着在正常工作情况下，ss14二极管的反向电压不应超过40V，否则可能会导致二极管击穿而失效。

三、正向压降正向压降是指ss14二极管在正向工作时，电流通过二极管时所产生的电压降。

ss14二极管的正向压降通常为0.46V。

这意味着在正常工作情况下，ss14二极管的正向电压应为0.46V，否则可能会导致二极管无法正常导通。

四、反向漏电流反向漏电流是指ss14二极管在反向工作时，即在反向电压下，从P 端流向N端的电流。

ss14二极管的反向漏电流通常为5μA。

这意味着在正常工作情况下，ss14二极管的反向漏电流应小于5μA，否则可能会导致二极管无法正常截止。

ss14二极管的参数包括最大额定电流、最大反向电压、正向压降和反向漏电流等。

在实际应用中，我们需要根据具体的电路设计要求选择合适的二极管，并确保其工作在合理的电流和电压范围内，以确保电路的正常运行。

同时，在使用二极管时，还需要注意其极性，避免极性连接错误导致的电路故障。

在实际的电子设备中，ss14二极管被广泛应用于电源管理、电路保护、信号整形等方面。

其稳定可靠的特性使其能够在各种复杂的电路环境中发挥作用。

然而，在选择和使用ss14二极管时，我们还需要考虑其他因素，例如温度特性、封装形式等，以确保二极管能够适应特定的工作环境。

MOS管防止电源反接的一些总结电源反接，会给电路造成损坏，不过，电源反接是不可避免的。

所以，我么就需要给电路中加入保护电路，达到即使接反电源，也不会损坏的目的。

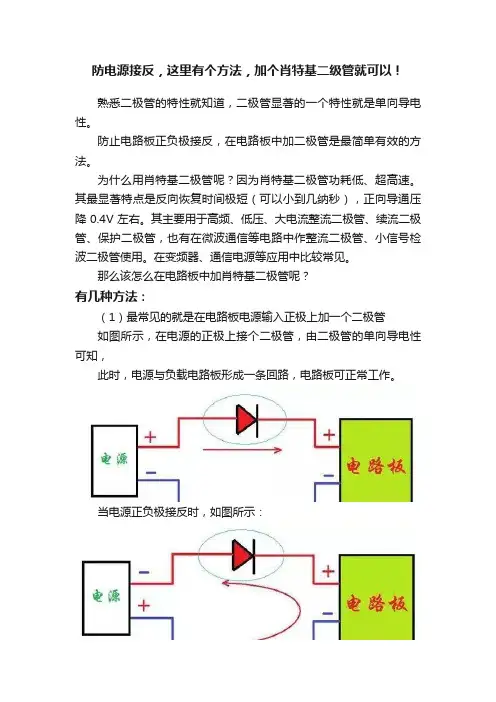

一般可以使用在电源的正极串入一个二极管解决，不过，由于二极管有压降，会给电路造成不必要的损耗，尤其是电池供电场合，本来电池电压就3.7V，你就用二极管降了0.6V，使得电池使用时间大减。

MOS管防反接，好处就是压降小，小到几乎可以忽略不计。

现在的MOS管可以做到几个毫欧的内阻，假设是6.5毫欧，通过的电流为1A（这个电流已经很大了），在他上面的压降只有6.5毫伏。

由于MOS管越来越便宜，所以人们逐渐开始使用MOS管防电源反接了。

MOS管防反接用法电源反接，会给电路造成损坏，不过，电源反接是不可避免的。

所以，我么就需要给电路中加入保护电路，达到即使接反电源，也不会损坏的目的。

一般可以使用在电源的正极串入一个二极管解决，不过，由于二极管有压降，会给电路造成不必要的损耗，尤其是电池供电场合，本来电池电压就3.7V，你就用二极管降了0.6V，使得电池使用时间大减。

MOS管防反接，好处就是压降小，小到几乎可以忽略不计。

现在的MOS管可以做到几个毫欧的内阻，假设是6.5毫欧，通过的电流为1A（这个电流已经很大了），在他上面的压降只有6.5毫伏。

由于MOS管越来越便宜，所以人们逐渐开始使用MOS管防电源反接了。

NMOS管防止电源反接电路：正确连接时：刚上电，MOS管的寄生二极管导通，所以S的电位大概就是0.6V，而G极的电位，是VBAT，VBAT-0.6V大于UGS的阀值开启电压，MOS管的DS就会导通，由于内阻很小，所以就把寄生二极管短路了，压降几乎为0。

电源接反时：UGS=0，MOS管不会导通，和负载的回路就是断的，从而保证电路安全。

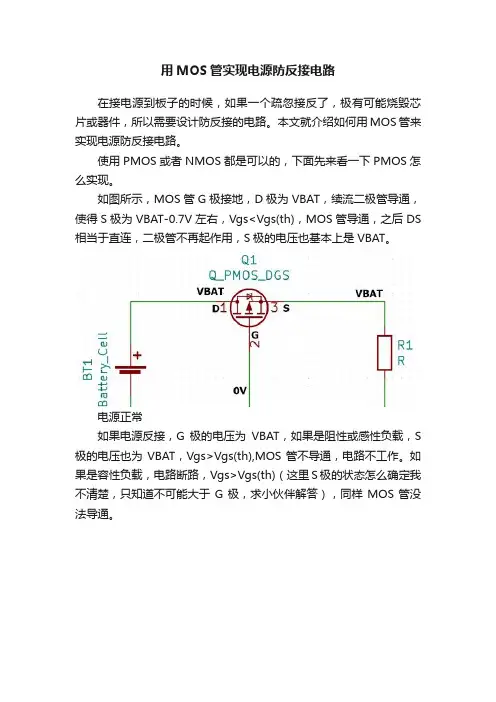

PMOS管防止电源反接电路：正确连接时：刚上电，MOS管的寄生二极管导通，电源与负载形成回路，所以S极电位就是VBAT-0.6V，而G极电位是0V，PMOS 管导通，从D流向S的电流把二极管短路。
