直流稳压电源一般有哪几部分组成-主要技术指标有哪些-

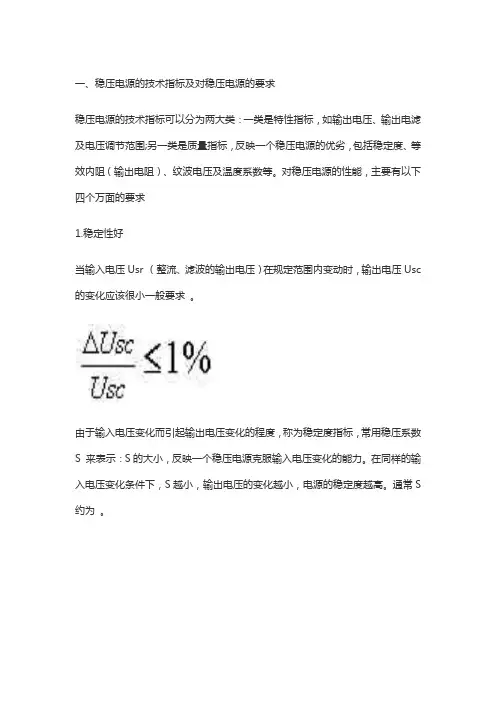

一、稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围;另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

对稳压电源的性能，主要有以下四个万面的要求1.稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。

由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S 来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。

在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。

通常S 约为。

2.输出电阻小负载变化时（从空载到满载），输出电压Usc ，应基本保持不变。

稳压电源这方面的性能可用输出电阻表征。

输出电阻（又叫等效内阻）用rn 表示，它等于输出电压变化量和负载电流变化量之比。

rn 反映负载变动时，输出电压维持恒定的能力，rn 越小，则Ifz变化时输出电压的变化也越小。

性能优良的稳压电源，输出电阻可小到1欧，甚至0.01欧。

3.电压温度系数小当环境温度变化时，会引起输出电压的漂移。

良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示。

4.输出电压纹波小所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

上节介绍的串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。

但是，这种电源还有许多“天生的”缺陷，要提高对性能的要求，就必须再做一些改进。

从以下四个右面对它的性能加以改善，便可做成一台有实用价值的稳压电源了。

这就是：增加放大环节，提高稳定性，使输出电压可调;用复合管做调整管，使输出电流增大;增加保护电路，使电源工作安全可靠。

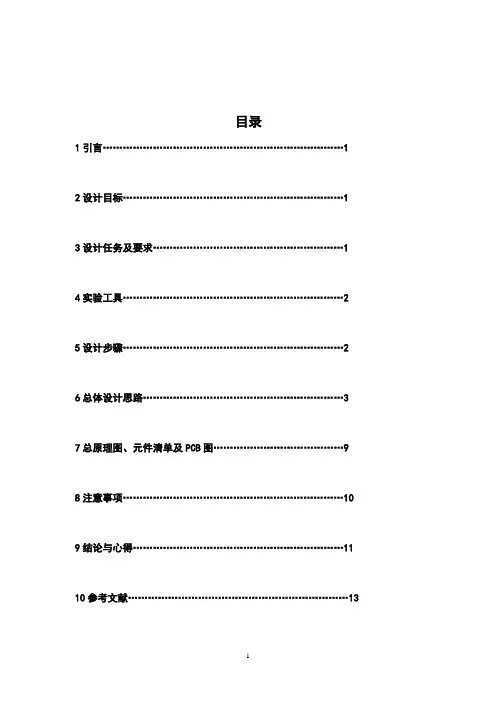

目录1引言 (1)2设计目标 (1)3设计任务及要求 (1)4实验工具 (2)5设计步骤 (2)6总体设计思路 (3)7总原理图、元件清单及PCB图 (9)8注意事项 (10)9结论与心得 (11)10参考文献 (13)一、引言直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.5-15V可调。

二、设计目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

包括：根据设计任务和指标初选电路；调查研究和设计计算确定电路方案；选择元件、安装电路、调试改进；分析实验结果、写出设计总结报告。

2．学会直流稳压电源的设计方法和性能指标测试方法。

3．培养实践技能，提高分析和解决实际问题的能力。

4、学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源。

5、完成全电路理论设计、绘制电路图。

三、设计任务及要求1．设计并制作一个直流稳压电源，主要技术指标要求：=+1.5V～+15V① 输出电压可调：Uo=500mA② 最大输出电流：Iomax③稳压系数：S≤5% （最大的波动不能超过5%）V④纹波电压（输出电压变化量）：Δvop-p≤5mV2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。

3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。

4. 学生自行进行组装、调试，并测试其主要性能参数。

四、实验工具电烙铁、万用表、尖嘴钳、小刀、电路板五、设计步骤1．电路图设计（1）确定目标：设计整个系统是由哪些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。

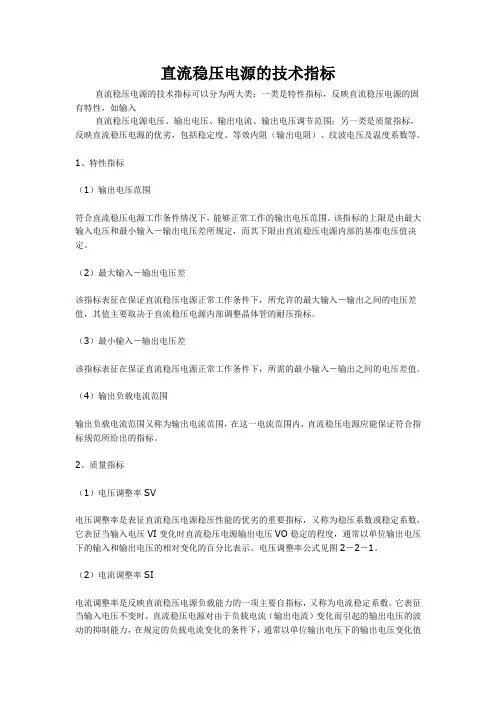

直流稳压电源的技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入直流稳压电源电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

1、特性指标（1）输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。

该指标的上限是由最大输入电压和最小输入－输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。

（2）最大输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入－输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。

（3）最小输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所需的最小输入－输出之间的电压差值。

（4）输出负载电流范围输出负载电流范围又称为输出电流范围，在这一电流范围内，直流稳压电源应能保证符合指标规范所给出的指标。

2、质量指标（1）电压调整率SV电压调整率是表征直流稳压电源稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI变化时直流稳压电源输出电压VO稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比表示。

电压调整率公式见图2－2－1。

（2）电流调整率SI电流调整率是反映直流稳压电源负载能力的一项主要自指标，又称为电流稳定系数。

它表征当输入电压不变时，直流稳压电源对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的百分比来表示直流稳压电源的电流调整率。

电流调整率公式见图2－2－2。

（3）纹波抑制比SR纹波抑制比反映了直流稳压电源对输入端引入的市电电压的抑制能力，当直流稳压电源输入和输出条直流稳压电源件保持不变时，纹波抑制比常以输入纹波电压峰－峰值与输出纹波电压峰－峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。

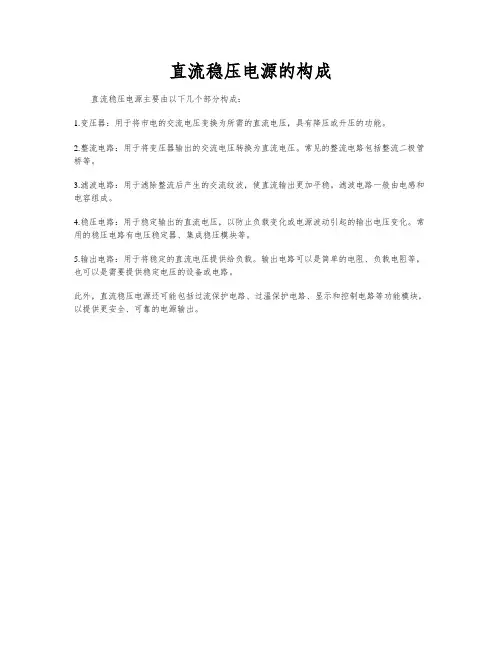

直流稳压电源的构成
直流稳压电源主要由以下几个部分构成：
1.变压器：用于将市电的交流电压变换为所需的直流电压，具有降压或升压的功能。

2.整流电路：用于将变压器输出的交流电压转换为直流电压。

常见的整流电路包括整流二极管桥等。

3.滤波电路：用于滤除整流后产生的交流纹波，使直流输出更加平稳。

滤波电路一般由电感和电容组成。

4.稳压电路：用于稳定输出的直流电压，以防止负载变化或电源波动引起的输出电压变化。

常用的稳压电路有电压稳定器、集成稳压模块等。

5.输出电路：用于将稳定的直流电压提供给负载。

输出电路可以是简单的电阻、负载电阻等，也可以是需要提供稳定电压的设备或电路。

此外，直流稳压电源还可能包括过流保护电路、过温保护电路、显示和控制电路等功能模块，以提供更安全、可靠的电源输出。

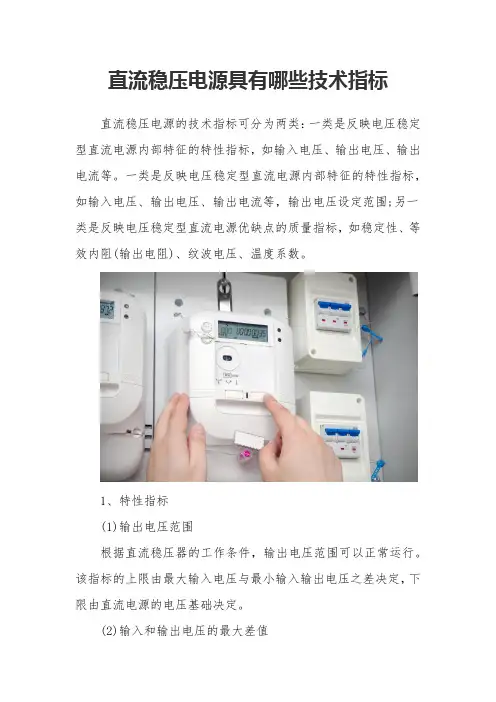

直流稳压电源具有哪些技术指标直流稳压电源的技术指标可分为两类：一类是反映电压稳定型直流电源内部特征的特性指标，如输入电压、输出电压、输出电流等。

一类是反映电压稳定型直流电源内部特征的特性指标，如输入电压、输出电压、输出电流等，输出电压设定范围;另一类是反映电压稳定型直流电源优缺点的质量指标，如稳定性、等效内阻(输出电阻)、纹波电压、温度系数。

1、特性指标(1)输出电压范围根据直流稳压器的工作条件，输出电压范围可以正常运行。

该指标的上限由最大输入电压与最小输入输出电压之差决定，下限由直流电源的电压基础决定。

(2)输入和输出电压的最大差值该指标描述了直流稳压器在正常工作条件下，最大输入电压与输出电压之间的允许电压差，其数值主要取决于直流稳压器中稳压晶体管的电压比。

(3)最小输入和输出电压差该指标描述的是为保证直流稳压器正常工作条件下，输入和输出的最小电压差。

(4)输出负载电流范围输出负载电流范围，又称输出电流范围，在此范围内，直流电源必须能够满足指标说明书中规定的指标。

2、质量指标(1)电压调节速度SV稳压速度是描述直流电源稳定特性优劣的重要指标，也叫电压稳定系数或稳定系数，它表示输入直流电源的输出电压VO在输入电压VI变化时的稳定性，通常是输入和输出电压在设备输出电压下的相对变化百分比(2) 电流校正率Si电流校正率是反映直流电源负载能力的主要自调整指标，又称电流稳定系数。

它表明直流电源在输入电压不变的情况下，抑制由负载电流(输出电流)变化引起的输出电压波动的能力。

在一定的负载电流变化条件下，直流电源的电流稳定系数通常以低于设备输出电压变化的百分比来表示。

(3) 纹波抑制比大于SR结构波抑制比反映了直流电源在输入端的抑制输入电压的能力。

当稳压直流电源的输入和输出条件保持不变时，纹理波抑制系数通常表示为纹理波输入电压的峰值与纹理波输出电压的峰值之比，通常以分贝表示，但有时也表示为百分比或直接表示为二者之比。

直流稳压电源电路组成
直流稳压电源电路是一种常见的电子电路，它可以将交流电转换为稳定的直流电，并且可以保持输出电压的稳定性。

在电子设备中，直流稳压电源电路被广泛应用，例如电脑、手机、电视等电子产品都需要直流稳压电源电路来提供稳定的电源。

直流稳压电源电路的基本组成包括变压器、整流电路、滤波电路和稳压电路。

变压器是将交流电转换为低电压的直流电的关键部件，整流电路则将交流电转换为直流电，滤波电路则用于去除直流电中的杂波和噪声，稳压电路则用于保持输出电压的稳定性。

在直流稳压电源电路中，变压器是最重要的部件之一。

变压器的作用是将交流电转换为低电压的直流电，通常使用的是降压变压器。

降压变压器的原理是通过磁感应作用将高电压的交流电转换为低电压的交流电，然后再通过整流电路将交流电转换为直流电。

整流电路是将交流电转换为直流电的关键部件。

整流电路通常使用的是二极管整流电路，它可以将交流电转换为单向的直流电。

在二极管整流电路中，二极管的正向导通时，电流可以通过，而反向截止时，电流无法通过。

滤波电路是用于去除直流电中的杂波和噪声的部件。

滤波电路通常使用的是电容滤波电路，它可以将直流电中的杂波和噪声去除，从而得到稳定的直流电。

稳压电路是用于保持输出电压的稳定性的部件。

稳压电路通常使用的是稳压二极管或稳压集成电路，它可以将输出电压保持在一个稳定的范围内，从而保证电子设备的正常工作。

直流稳压电源电路是一种非常重要的电子电路，它可以将交流电转换为稳定的直流电，并且可以保持输出电压的稳定性。

在电子设备中，直流稳压电源电路被广泛应用，它为电子设备提供了稳定的电源，保证了电子设备的正常工作。

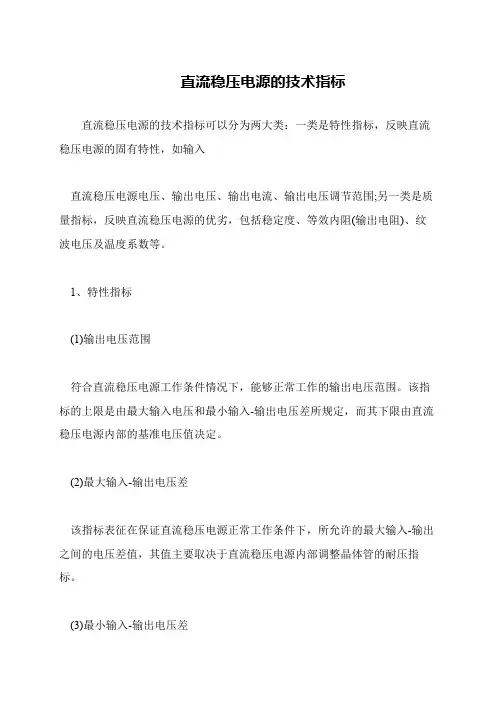

直流稳压电源的技术指标
直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入
 直流稳压电源电压、输出电压、输出电流、输出电压调节范围;另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻(输出电阻)、纹波电压及温度系数等。

 1、特性指标
 (1)输出电压范围
 符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。

该指标的上限是由最大输入电压和最小输入-输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。

 (2)最大输入-输出电压差
 该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入-输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。

 (3)最小输入-输出电压差。

简述直流稳压电源的主要组成部分及各部分功能直流稳压电源，这个名字听起来可能有点复杂，但实际上它就像你家里的电源插座，给你的设备提供稳定的电力。

它的主要组成部分可以说是三位一体，缺一不可。

得有个变压器，这玩意儿就像是你最可靠的朋友，能把高电压的交流电变成低电压的直流电，保护你的设备不被电压吓到。

想象一下，如果没有变压器，你的电子产品可就得天天穿着“电击装”，可不想让我的手机、电脑遭这个罪。

我们要说的是整流器。

整流器的工作就像是在一个派对上把各种饮料分门别类，交流电就像是各种各样的饮品，而整流器把这些“饮品”整齐地转变成直流电。

这一过程可不能小看，它能把交流电的“波浪”平整成一条美丽的“直线”。

想想看，这样就能给我们的设备提供稳定的电压了，不用担心会有“起伏不定”的情况发生，简直就是电源界的“稳压大师”。

然后，平滑电路也是必不可少的。

这就像是在派对上给每个饮料加冰块，让它们喝起来更顺口。

平滑电路通过电容器把整流后的电流进一步“平滑”，确保电压输出稳定。

电容器就像是个小水库，能存储电能，然后在需要的时候源源不断地释放出来。

这让我们的设备在使用时不会感到“缺水”，始终能保持活力。

我们还得提到稳压器。

稳压器就像是个警察，专门负责维护电压的稳定。

无论外界环境如何变化，它总能保持电压的“纪律”。

这也是为什么我们能放心地使用这些电子设备，不用担心它们会因为电压波动而“罢工”。

稳压器的存在让我们在享受科技带来的便利时，内心也能多一份踏实。

这些组成部分各司其职，完美地配合在一起，形成了一个无懈可击的直流稳压电源系统。

就像一个和谐的乐队，变压器、整流器、平滑电路和稳压器，各个乐器齐奏，演绎出美妙的电力交响曲。

大家想象一下，当你把手机连接到充电器，轻松地躺在沙发上，享受追剧时的快乐，而这背后正是这些组件在默默付出。

所以，下次再使用电子设备的时候，不妨对这背后的科技表示点敬意。

没有这些小伙伴，我们的生活可就没这么顺心顺意了。

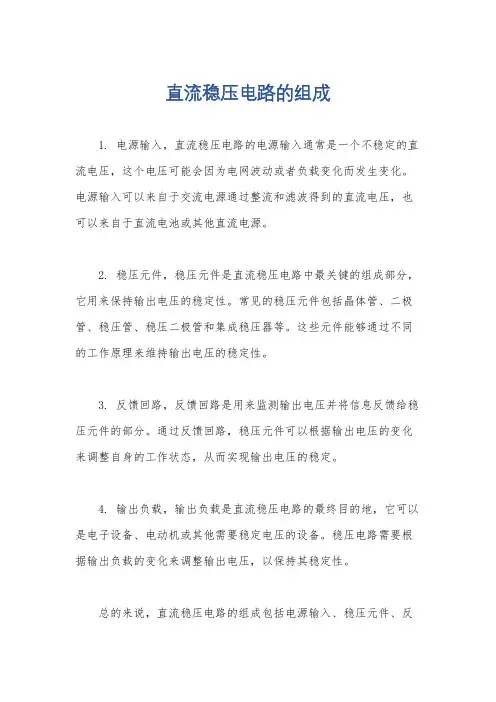

直流稳压电路的组成
1. 电源输入，直流稳压电路的电源输入通常是一个不稳定的直流电压，这个电压可能会因为电网波动或者负载变化而发生变化。

电源输入可以来自于交流电源通过整流和滤波得到的直流电压，也可以来自于直流电池或其他直流电源。

2. 稳压元件，稳压元件是直流稳压电路中最关键的组成部分，它用来保持输出电压的稳定性。

常见的稳压元件包括晶体管、二极管、稳压管、稳压二极管和集成稳压器等。

这些元件能够通过不同的工作原理来维持输出电压的稳定性。

3. 反馈回路，反馈回路是用来监测输出电压并将信息反馈给稳压元件的部分。

通过反馈回路，稳压元件可以根据输出电压的变化来调整自身的工作状态，从而实现输出电压的稳定。

4. 输出负载，输出负载是直流稳压电路的最终目的地，它可以是电子设备、电动机或其他需要稳定电压的设备。

稳压电路需要根据输出负载的变化来调整输出电压，以保持其稳定性。

总的来说，直流稳压电路的组成包括电源输入、稳压元件、反
馈回路和输出负载。

这些组成部分共同协作，使得稳压电路能够在不稳定的电源输入和负载变化的情况下，保持输出电压的稳定性，为各种电子设备和系统提供可靠的电源。

一、直流稳压电源现代电子设备使用的电源大致有线性稳压电源和开关稳压电源两大类。

所谓线性稳压电源是指起电压调整功能的器件始终在线性放大区的支流稳压电源。

将220V、50Hz的工频电压经过线性变压器降压以后，经过整流、滤波和稳压，输出一个直流电压。

开关稳压电源简称开关电源（Switching Power Supply）,它是指起电压调整作用的期间始终以开关方式工作的一种直流稳压电源。

下面我们对两种稳压电源进行分析。

线性稳压电源原理图如图2-1所示：工频电压器整流滤波电路基准放大器取样由50Hz工频变压器，整流器，滤波器，串联调整稳压器组成。

开关稳压电源其输入，输出隔离的开关电源原理框图：直流输出交流输入EMI滤波器整流滤波变换电路高频变压器整流滤波控制驱动采样比较放大开关电源原理框图50HZ 单相交流220V 电压或三相交流220V/380V 电压经EMI 防电磁干扰电源滤波器，直接整流滤波，然后将滤波后的直流电压经变换为数十或数百千赫的高频方波和准方波电压，通过高频变压器并降压（或升压）后，再经高频整流，滤波电路，最后输出直流电压。

通过采样，比较，放大或控制，驱动电路，控制变换器中功率开关管的占空比，便得到稳定的输出电压。

两类电源的选择:线性稳压源的优点是：电源稳定度及负载稳定度较高；输出纹波电压小；瞬态响应速度快；线路结构简单，便于维修；没有开关干扰。

缺点是：功耗大、效率低，其效率一般只有35~60%；体积大、质量重、不能微小型化；必须有较大容量的滤波电容。

其中，交换效率低下是线性稳压电源的重要缺点，造成了资源的严重浪费。

在这种背景下，开关稳压电源应运而生。

任何电子设备均需直流电源来供给电路工作，特别是采用电网供电的电子产品，为了适应电网电压波动和电路的工作状态变化，更需要具备适应这种变化的直流稳压电源。

但开关稳压电源的主要缺点是电路比较复杂。

输出纹波电压较高，瞬态响应差，并且存在较为严重的开关干扰。

直流稳压电源参数详解线性直流稳压电源设计应考虑的主要参数有:输入输出电压差,线性调节率,负载调节率,接地电流,电源效率,输出准确率,瞬态响应,频率响应,输出噪声电压等.本文将比较详细地分别介绍这些参数输出电压差(Dropout voltage)输出电压差在线性稳压器中是一个非常重要的参数，而其定义为：当输入电压（电压源）降到某个程度时，其输出电压将不再稳压在预计的输出电压，而在临界点时的输入电压与输出电压的差值即为压降电压。

以图1为例，其输出电压差为3.3V-2.5V＝800mV。

简单来说就是输出功率晶体管的漏极和源极的压差，直接关系到的就是电源功率的消耗，越大的跨压所损失的功率就越大，所以说，输出电压差是越小越好。

图1 LDO输出与输入电压关系对输出PMOS晶体管而言，其漏极是连接到输出端，因此当输入端（源极）电压很小时，晶体管守闭状态，当源极电压加大后，晶体管开启，输出端电压开始爬升，一直到稳定的设定值之间的这段输入电压差，即是输出电压差。

其实对于输出晶体管来说，就是它的饱和电压差(VSD-sat)，当MOS 晶体管大小确定，且闸极电压固定之后，其饱和电压差基本上就不会改变，所以提供闸极电压的前一级放大器，和输出晶体管的大小在设计上都要能达到理想的输出电压差。

对于电源功率消耗的部份，将晶体管饱和电压（VSD-sat）差乘上输出端所流过的电流，即是消耗功率，P = IOUT ×VSD－sat对于一个可携带式电子产品来说，都是由电池来提供电源，这部份的电源消耗当然是越小越好，以求电池寿命能够长久，低压降线性稳压器能够如此受欢迎的原因，就是在这方面能够节省很多的电力。

线性调节率(Line regulation)这项参数在线性稳压器中也是非常重要的，指的是当输入电压产生变化时，相对于输出端电压的改变。

我们预期当输入电压改变时，输出电压能一直维持稳定，但是实际上是有小幅改变，通常以百分比（%）表示。

电路设计方案第一章绪论直流稳压电源一般由变压器、整流器、滤波器和稳压器四部分组成。

变压器把220V交流电（市电）变为稳压所需的低压交流电；整流器把低压交流电变为直流电；整流后的直流电中仍会含有交流成分，可以通过滤波电路将交流成分滤除；经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载的链接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源，等等。

如此繁多的分类方式往往让初学者摸不着头脑，不知道从哪里入手。

其实应该说这些看似繁多的分类方法之间有着一定的层次关系，只要理清了这个层次自然可以分清楚电源的种类了。

直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

并联稳压电源有效率低、输出电压调节范围小和稳定度不高这三个缺点。

而串联稳压电源正好可以避免这些缺点，所以现在广泛使用的一般都是串联稳压电源。

第二章系统设计方案论证及分析2.1概述晶体管串联型直流稳压电源电路主要元件包括：晶体三极管、限流电阻、稳压二极管、以及滤波电容。

令限流电阻与稳压二极管串联，并在电源与地之间，便可在稳压二极管上得到稳定的电压，之后由NPN 型三极管射极输出、集极接电源输入，稳压二极管接基极、由于发射极与基极PN结间电压固定，因此电路的输出电压等于稳压二极管的电压与PN结电压之和。

2.2设计指标1、学习小功率直流稳压电源的设计与调试方法。

2、掌握小功率直流稳压电源有关参数的测试方法。

3、通过集成直流稳压电源的设计、安装和调试，要求学会：(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；(2)掌握直流稳压电路的调试及主要技术指标的测试方法。

简述直流稳压电源的组成和各部分的功能直流稳压电源是一种基于直流信号调节的设备，能够将输入的直流电源稳定为指定的电压输出。

它由输入、输出、控制和保护四部分组成。

输入部分包括电源元件（空开或电感）、变压器以及滤波电路。

电源元件用于得到输入电压，变压器用于调节输入电压，滤波电路能够有效抑制电源中的谐波，确保输入电压的质量和稳定性。

输出部分一般包括一个调整型稳压电路，这种电路能够把输入电压稳定地输出到指定的电压值。

此外，还可以包括一个可调的保护电路，用于当输出电压超过指定值时，进行保护。

控制部分一般包括一个电路可调的稳压管，用于调节电压；还可以有一个电流控制环节，以控制电路的输出电流；还可以有一个热保护环节，用于当电路过热时，保护电路。

保护部分主要用来保护电路和它的输出，有时还用于检测输出电压大小。

保护部分一般包括有过压、欠压、过流保护和短路保护。

它们的作用是，当输出电压过高、过低或者电流过大，都能够保护电路，防止发生损坏。

直流稳压电源是一种经典的电源电路，它被广泛地应用于各种电器设备的电源供给。

它的主要功能是将输入的直流电源稳定调节为指定的电压输出，以此来保证电子设备正常运行。

简而言之，直流稳压电源就是一种把输入电压稳定输出到指定电压的电源电路。

直流稳压电源的组成和各部分的功能，归结起来就是：它由输入、输出、控制、保护四部分组成；输入部分包括电源元件（空开或电感）、变压器以及滤波电路；输出部分一般包括一个调整型稳压电路；控制部分则一般包括一个电路可调的稳压管、电流控制以及热保护环节；保护部分则主要用来保护电路和它的输出，有时还用于检测输出电压大小，它们的作用是，当输出电压过高、过低或者电流过大，都能够保护电路，防止发生损坏。

直流稳压电源的出现，为大量的电子设备的正常运行和使用提供了便利。

它的结构简单，性能稳定，耐久性好，在工业、军事和医疗等领域都得到了大量的应用。

因此，直流稳压电源给工业和电子设备的发展作出了重要的贡献。

直流稳压电源一般有哪几部分组成直流稳压电源的组成直流稳压电源主要由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。

1.电源变压器电源变压器是一种软磁电磁元件，功能是功率传送、电压变换和绝缘隔离，在电源技术中和电力电子技术中得到广泛的应用。

2.整流电路“整流电路”(recTIfying circuit)是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。

整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。

经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压。

习惯上称单向脉动性直流电压。

3.滤波电路滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

4.稳压电路稳压电路是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。

这种电路能提供稳定的直流电源，广为各种电子设备所采用。

直流稳压电源主要技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围;另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻(输出电阻)、纹波电压及温度系数等。

1、特性指标(1)输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。
