第12章 直流稳压电源的习题答案

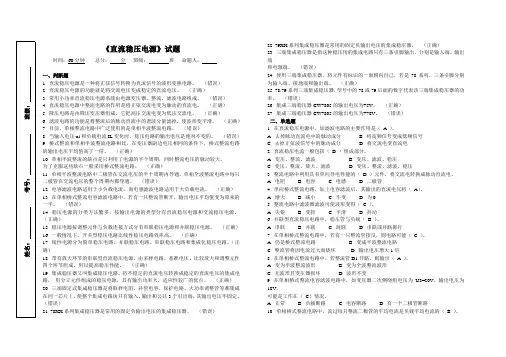

《直流稳压电源》试题时间：60分钟总分：分班级：班命题人：一、判断题1. 直流稳压电源是一种将正弦信号转换为直流信号的波形变换电路。

（错误）2. 直流稳压电源的功能就是将交流电压变成稳定的直流电压。

（正确）3. 常用小功率直流稳压电源系统由电源变压器、整流、滤波电路组成。

（错误）4. 直流稳压电源中整流电路的作用是将正弦交流电变为脉动的直流电。

（正确）5. 降压电路是由降压变压器组成，它把高压交流电变为低压交流电。

（正确）6. 滤波电路的功能是将整流后的脉动直流中的谐波分量滤掉，使波形变平滑。

（正确）7. 目前，单相整流电路中广泛使用的是单相半波整流电路。

（错误）8. 当输入电压ui和负载电流IL变化时，稳压电路的输出电压是绝对不变的。

（错误）9. 桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，桥式整流电路的输出电压平均值高了一倍。

（正确）10. 单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。

为了克服这些缺点一般采用桥式整流电路。

（正确）11. 单相半波整流电路中二极管在交流电压的半个周期内导通，单相全波整流电路中每只二极管在交流电压的整个周期内都导通。

（错误）12. 电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（正确）13. 在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（错误）14. 稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源。

（正确）15. 稳压电源按调整元件与负载连接方式分有串联稳压电源和并联稳压电源。

（正确）16. 一般情况下，开关型稳压电路比线性稳压电路效率高。

（正确）17. 线性电源分为简单稳压电路、并联稳压电路、串联稳压电路和集成化稳压电路。

（正确）18. 带有放大环节的串联型直流稳压电源，由采样电路、基准电压、比较放大和调整元件四个环节组成，用以提高稳压性能。

（正确）19. 集成稳压器又叫集成稳压电路，将不稳定的直流电压转换成稳定的直流电压的集成电路，用分立元件组成的稳压电源，具有输出功率大，适应性较广的优点。

第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。

常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。

整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o（即输出电压的直流分量大小），均列于表7.1中。

表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM，它们是选择二极管的主要技术参数。

变压器副边电流的有效值I2是选择整流变压器的主要指标之一。

分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。

分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。

表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。

最简单的滤波电路是电容滤波电路，滤波电容C 与负载电阻R L 并联，其特点是： （1）输出电压的脉动大为减小，并且电压较高。

半波整流：2o U U =全波整流：2o 2.1U U =（2）输出电压在负载变化时波动较大，只适用于负载较轻且变化不大的场合，一般要求时间常数满足：C R L =τ≥2)5~3(T（3）二极管导通时间缩短，电流峰值大，容易损坏二极管。

（4）单相半波整流时二极管承受的最高反向电压增大一倍，为：2DRM 22U U =除了电容滤波电路以外，还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。

电感滤波电路的输出电压较低，一般2o 9.0U U =，峰值电流很小，输出特性较平坦，负载改变时，对输出电压的影响也较小，适用于负载电压较低、电流较大以及负载变化较大的场合，缺点是制作复杂、体积大、笨重，且存在电磁干扰。

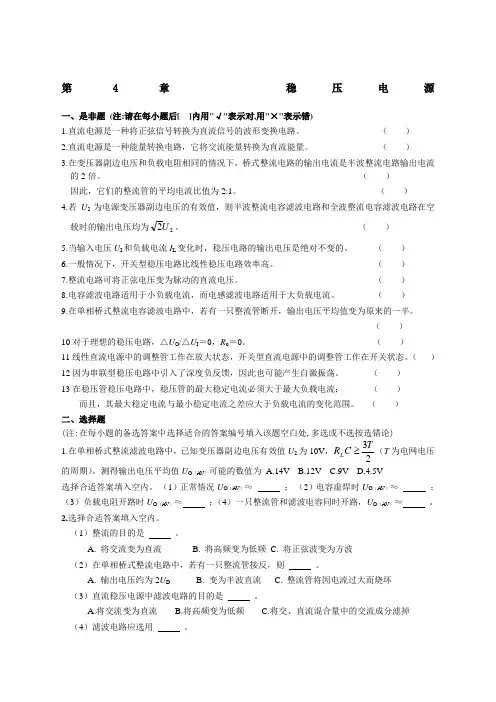

第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）2.直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ） 因此，它们的整流管的平均电流比值为2:1。

（ ）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）5.当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）6.一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ）7.整流电路可将正弦电压变为脉动的直流电压。

（ ）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ ）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。

（ ）11线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ ） 12因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

（ ） 13在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； （ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。

测得输出电压平均值U O （A V ）可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填入空内。

第12章 直流稳压电源的习题答案12.1判断下列说法是否正确，用“√”或者“×”表示判断结果并填入空内。

（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ）因此，它们的整流管的平均电流比值为2:1。

（ ）（4）若V 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22V 。

（ ）（5）当输入电压V I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ） （6）一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ） （7）整流电路可将正弦电压变为脉动的直流电压。

（ ）（8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ ） （9）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ） （10）对于理想的稳压电路，△V O /△V I ＝0，R o ＝0。

（ ）（11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ ） （12）因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

（ ） （13）在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流；（ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

（ ） 解：（1） × （2）√ （3）√；× （4）√ （5）× （6）√ （7）√ （8）√ （9） × （10）√ （11）√ （12） √（13）×；√ 12.2选择填空题1.在题12.2.1图所示的桥式整流电容滤波电路中，已知变压器副边电压有效值V 2为10V ，2/3T RC （T 为电网电压的周期）。

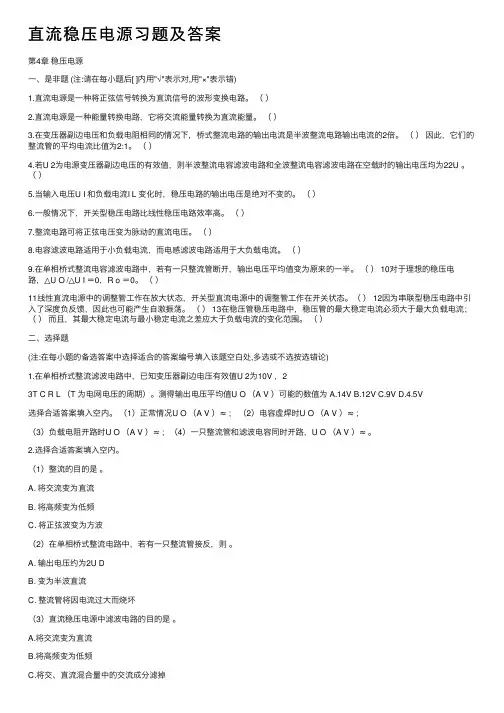

直流稳压电源习题及答案第4章稳压电源⼀、是⾮题 (注:请在每⼩题后[ ]内⽤"√"表⽰对,⽤"×"表⽰错)1.直流电源是⼀种将正弦信号转换为直流信号的波形变换电路。

（）2.直流电源是⼀种能量转换电路，它将交流能量转换为直流能量。

（）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（）因此，它们的整流管的平均电流⽐值为2:1。

（）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（）5.当输⼊电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（）6.⼀般情况下，开关型稳压电路⽐线性稳压电路效率⾼。

（）7.整流电路可将正弦电压变为脉动的直流电压。

（）8.电容滤波电路适⽤于⼩负载电流，⽽电感滤波电路适⽤于⼤负载电流。

（）9.在单相桥式整流电容滤波电路中，若有⼀只整流管断开，输出电压平均值变为原来的⼀半。

（） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。

（）11线性直流电源中的调整管⼯作在放⼤状态，开关型直流电源中的调整管⼯作在开关状态。

（） 12因为串联型稳压电路中引⼊了深度负反馈，因此也可能产⽣⾃激振荡。

（） 13在稳压管稳压电路中，稳压管的最⼤稳定电流必须⼤于最⼤负载电流；（）⽽且，其最⼤稳定电流与最⼩稳定电流之差应⼤于负载电流的变化范围。

（）⼆、选择题(注:在每⼩题的备选答案中选择适合的答案编号填⼊该题空⽩处,多选或不选按选错论)1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电⽹电压的周期）。

测得输出电压平均值U O （A V ）可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填⼊空内。

（1）正常情况U O （A V ）≈；（2）电容虚焊时U O （A V ）≈；（3）负载电阻开路时U O （A V ）≈；（4）⼀只整流管和滤波电容同时开路，U O （A V ）≈。

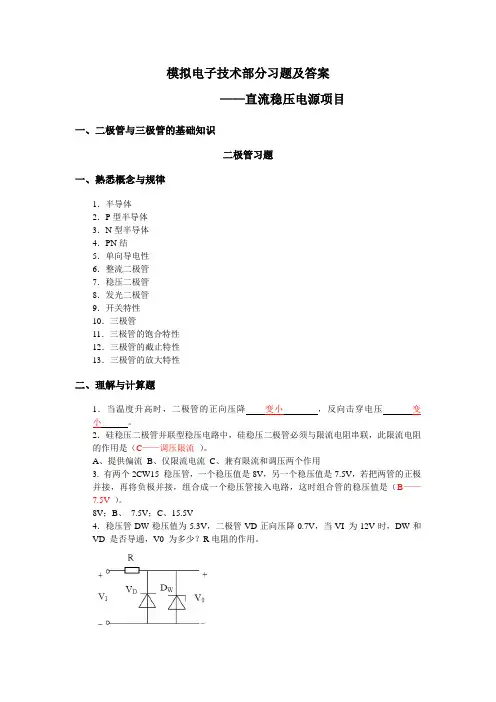

模拟电子技术部分习题及答案——直流稳压电源项目一、二极管与三极管的基础知识二极管习题一、熟悉概念与规律1．半导体2．P型半导体3．N型半导体4．PN结5．单向导电性6．整流二极管7．稳压二极管8．发光二极管9．开关特性10．三极管11．三极管的饱合特性12．三极管的截止特性13．三极管的放大特性二、理解与计算题1．当温度升高时，二极管的正向压降_ 变小，反向击穿电压变小。

2．硅稳压二极管并联型稳压电路中，硅稳压二极管必须与限流电阻串联，此限流电阻的作用是（C——调压限流）。

A、提供偏流B、仅限流电流C、兼有限流和调压两个作用3. 有两个2CW15 稳压管，一个稳压值是8V，另一个稳压值是7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是（B——7.5V）。

8V；B、7.5V；C、15.5V4．稳压管DW稳压值为5.3V，二极管VD正向压降0.7V，当VI 为12V时，DW和VD 是否导通，V0 为多少？R电阻的作用。

答：DW和VD 不导通，V0 为5.3V，R电阻的作用是分压限流。

5．下图中D1-D3为理想二极管，A，B，C灯都相同，试问哪个灯最亮？（）6．在图所示的电路中，当电源V=5V 时，测得I=1mA。

若把电源电压调整到V=10V，则电流的大小将_____。

A.I=2mAB.I<2mAC.I>2mA7．图所示电路，设Ui=sinωt(V)，V=2V，二极管具有理想特性，则输出电压Uo 的波形应为图示_______图。

8．图所示的电路中，Dz1 和Dz2 为稳压二极管，其稳定工作电压分别为6V 和7V，且具有理想的特性。

由此可知输出电压Uo 为_______。

9．二极管最主要的特性是____________，它的两个主要参数是反映正向特性的____________和反映反向特性的____________。

10．图所示是一个输出6V 正电压的稳压电路，试指出图中有哪些错误，并在图上加以改正。

引入：直流稳压电源是为电子电路提供直流工作电源，它可以在电网电压变化或负载发生变化时，提供基本稳定的直流输出电压，是电子设备必不可少的组成部分。

因此，本章内容是电子技术基础课程的基本内容。

本章的学习要以稳压电路的构成、稳压原理、集成稳压器件的使用常识为主，重点掌握三极管串联稳压电源、集成稳压器两类典型电路。

本章的知识难点是稳压过程。

第一节稳压管并联型稳压电路1. 稳压电路的功能稳压电路能为各类电路及负载提供（）电压。

2．稳压电路的分类（1）按使用器件可分为：（2）按电路结构可分为：（3）按工作方式可分为：3．并联型稳压电路构成并联型稳压电路图：电路作用：限流电阻R与负载电阻（）联，稳压管V Z与负载（）联。

稳压管V Z 利用其( )来稳定输出电压，电阻R起( )作用。

4．稳压原理V I↑或R L↑→V o( )→I Z( )→I R( )→V R( )→V o( )V I↓或R L↓→V o( )→I Z( )→I R( )→V R( )→V o( )5.电路特点：第二节三极管串联型稳压电路1．三极管串联型稳压电路适用情况：2．串联型稳压电路构成A.串联型稳压电路原理图：B.串联型稳压电路框图：C. 串联型稳压电路组成：1.取样电路：2.基准电压：3.比较放大电路：4.调整电路：3．稳压原理V I↑或R L↑→V o( )→I Z( )→I R( )→V R( )→V o( ) V I↓或R L↓→V o( )→I Z( )→I R( )→V R( )→V o( )4. 输出电压V O的调节：1. 输出电压V O=2.电位器滑动触点下移，R”P( ),输出电压（）;电位器滑动触点上移，R”P( ),输出电压（）第三节集成稳压管器1．集成稳压器的内部结构集成稳压器其内部电路与分立元件串联稳压电路相似，包括（）、（）、（）和（）等单元电路，不同之处在于增加了（）、（）保护电路。

2．集成稳压器的类型按输出电压是否可调整可分为（）和（）两大类。

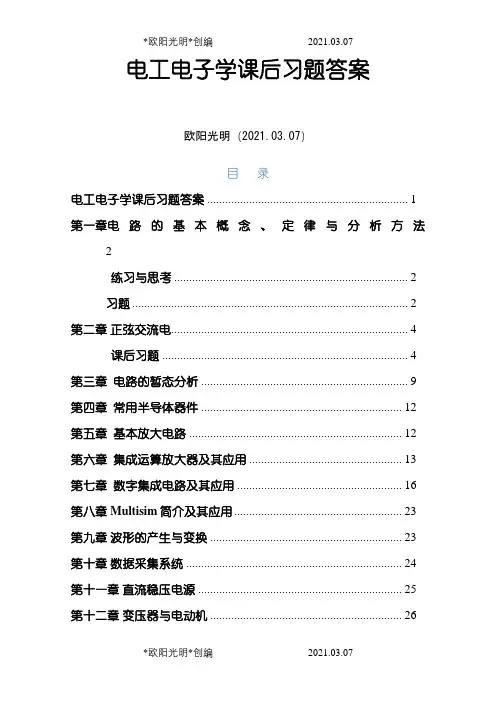

电工电子学课后习题答案欧阳光明（2021.03.07）目录电工电子学课后习题答案 (1)第一章电路的基本概念、定律与分析方法2练习与思考 (2)习题 (2)第二章正弦交流电 (4)课后习题 (4)第三章电路的暂态分析 (9)第四章常用半导体器件 (12)第五章基本放大电路 (12)第六章集成运算放大器及其应用 (13)第七章数字集成电路及其应用 (16)第八章 Multisim简介及其应用 (23)第九章波形的产生与变换 (23)第十章数据采集系统 (24)第十一章直流稳压电源 (25)第十二章变压器与电动机 (26)第十三章电气控制技术 (33)第十四章电力电子技术 (35)第一章电路的基本概念、定律与分析方法练习与思考1.4.2（b）1.4.2(c)1.4.3（a）1.4.3 (b)1.4.3 (c)1.4.3 (d)1.4.4 (2)习题1.1 （a）5427x AI=+-=（b）10.40.70.3x AI=-=-(C)40.230x ⨯I==0.1A601.21.3114228P=-⨯=-ω发出功率211010P=⨯=ω吸收功率3428P=⨯=ω吸收功率4(110)10P =--⨯=ω 吸收功率1.61.7（a ）144s u V =⨯=(b) 252209s s s I A u u V = -+-⨯= =1.81.91.10(a):2116u u V == (b): 2516 1.6455u V =⨯=+ (c): 251.60.16455u V =⨯=+ (d): 250.160.016455u V=⨯=+1.111.121.13 (a)(b)1.151.161.171.181.191.201.211.221.231.24 (a)(b)开关合在b点时，求出20V电压源单独作用时的各支路电流：所以开关在b点时，各支路电流为：1.25（b）等效变换（c）等效变换1.26戴维宁:诺顿：1.28(1) 求二端网络的开路电压：(2)求二端网络的等效内阻（电压源短路、电流源开路）(3)得到戴维南等效电路1.32 （a）2.3.2(a) 取电源为参考向量（b）第二章正弦交流电课后习题(a) 取电源为参考向量（b ）习题2.22.3（1）1••(2)2.4(a) 以电流I •为参考向量（b ）以电流I •为参考向量(c) 以电流I •为参考方向(200100)9010090100U VU V•00=-∠=∠= （d ）以电压U •为参考方向（e ） 以电压U •为参考方向（f ）以电压U •为参考方向2.5 （1）2.6 (1)(2)0.10796.279.6c U V •000=∠-6⨯∠-90⨯=∠-1502.9 (1)（2）（3）2.10(1) 2u电容两端以1I •为参考向量（2）电阻两端2.122.132.142.15(1)(2)000000000001000t-30V 1030()103040304090400120120)103050535008383)R S s C s C C s u i R I AU I jX Vu t VU I Z V u t V•••••===∠-=-=∠-⨯∠-⨯∠- =∠-=-==∠-⨯∠-=∠-=-（）（3）2.182.19 (a) (1) (2)10361823691243537j j Z j j j j j j j j ⨯-===Ω+Z =4-4-+ =-=∠-Ω(3)(b) (1)(2)(3)2.202.232.242.292.302.312.32 (1)861037220220221022PPPL PZ jU VUI A I I A=+=∠ Ω======|Z|==(3)(4)2.332.342.35(1)(2)(3)2.362.372.38第三章电路的暂态分析3.1(1)(2)3.2 （1）换路前：0t -= （2）换路后 0t +=(2) t=∝3.3(1)求()c u +0 (2)求()c u ∞（3）求τ3.4 0t -=3.5（1）求(0),()c c i u ++0(2)求()()c c i u ∞,∞(3)求τ3.63.73.8u V/t s/3.9求(0)c u + ，(0),(0)B A V V ++求(),(),()c B A u V V ∞∞∞ 3.10求(0)L i + 3.11 (1)121212121212121212121)0.010.020.03(0),(0)0,(0)00,(0)(0)0(0)=(0)=0(),()6,()()2210.033,0.013()2(0L L L Z Z Z j L j L j L L L L L H i i t i A t i i A L i i A i i U t i i AR R L R R R s R i t ++--++-++=+=ω+ω=ω(+∴=+=+======∞∞=∞∞=∞===++=+=Ωτ===∴=+求断开：求1000.0110012)22()22t t t ee Ai t e A----=- =-（2）3.123.13第四章常用半导体器件4.2 (1)(2)(3)4.44.54.6(1)(2)第五章基本放大电路5.2输出端等效电路5.4(1)（2）(3)5.6（1）（2）（3）5.75.8分压偏置共射极放大电路（1）(2)5.9 (1)(2)第六章集成运算放大器及其应用6.2（1）∴∴∴:iff ifLiLLii iu uu uu uu uuuKCLR Ru uR Ru RAufu R（2）∴∴∴∴∴A11''1'1''1:(1)(1)i iii fE E EfF FI E EFEi EFccc EE F EEc EFc Fi Ei iuu uu u uiR RKCL i iu R iiR Ru R iR RR Ru iRuiRi ii i iRu R iRu R Ruf Au R R（3）00001i i ii i i u u uu uu u u u u u Auf u（4）∴∴∴∴11''0033'''0301303100:ii i ffi fi iii u u u u u uu i R R u u u i R R u u u u u i R KCL i i u u R R u R Aufu R 6.3(1)∴±±⨯±55520lg 100101313100.1310opp dmu AuAuU u VmVA(2)±⨯±5max 13100.0652dm idu I mA r6.4 6.5 6.6(a)∴改变对无影响00,0i i RiL u u u u u u u i iR Ru i RR i(b)改变对无影响00,0i iRL uu u i u i i RR i6.7 6.8 6.96.10 6.11 6.12 6.13 6.14 6.15 6.16 6.17tt3Vt︳第七章数字集成电路及其应用电工电子学作业解答7.17.27.3（1）（2）（3）（4） 7.4 （1）F ABC ABC （2）**F ABC A B C A B C （3）*F ABC DE ABC DEABC DE（4）F A B C A B C ABC （5）F ABACABACAB AC7.5（1）1ABC A B C A BCB AC C AB A BBCCA（2）()AB A B AB A BB ABA AB AB7.6（1）()()()FAB C A BC ABC ABC AB CABC A BCABC A BCAB C ACBC A CC BCC（2）FAB A C BC AB A C（3）()F AB B C BC A B ABA B B CBC BB C BCBC（4）()FA B CD ADB A BCD AD B A B7.7 F ABC A B C ABC ABC判定ABC输入是否一致7.8TTL三态门悬空端相当于输入为1当C=0时，下方三态门导通工作，∴1F B B当C=1时，上方三态门导通工作，∴1F A A∴F AC BC7.9∴当A=1 B=0时，即A>B时，F1=1 F2=F3=0当A=0 B=1时，即A<B时，F3=1 F2=F1=0当A=0 B=0 或A=1 B=1时，即A=B时，F2=1 F1=F3=07.107.11交通灯的亮与灭的有效组合如题图7.7所示，如果交通灯的控制电路失灵，就可能出现信号灯的亮与灭的无效组合，试设计一个交通灯失灵检测电路，检测电路要能检测出任何无效组合。

本文档如对你有帮助，请帮忙下载支持!2第12章 直流稳压电源的习题答案12.1判断下列说法是否正确，用 “V 或者“X 表示判断结果并填入空内。

(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。

( ) (2)直流电源是一种能量转换电路，它将交流能量转换为直流能量。

( )(3)在变压器副边电压和负载电阻相同的情况下， 桥式整流电路的输出电流是半波整流电路输出电流的 倍。

()因此，它们的整流管的平均电流比值为 2:1。

( )(4) 若V 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时 的输出电压均为 J2V 2。

(当输入电压 V I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

一般情况下，开关型稳压电路比线性稳压电路效率高。

( )整流电路可将正弦电压变为脉动的直流电压。

( )电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

(9)在单相桥式整流电容滤波电路中， 若有一只整流管断开， 输出电压平均值变为原来的一半。

(10) 对于理想的稳压电路，△ V O /△ V I = 0, R o = 0。

()(11) 线性直流电源中的调整管工作在放大状态， (12) 因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

(13) 在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

2. 若要组成输出电压可调、最大输出电流为① 电容滤波稳压管稳压电路② 电感滤波稳压管稳压电路(5) (6) (7) (8) 开关型直流电源中的调整管工作在开关状态。

)解：(1) X (2) V (3) V X (4) V ( 5)X (6) V ( 7) V ( 8) (10) V (11) V (12) V( 13) X ； V12.2选择填空题V 2为 10V , RC 3T/21•在题，已知变压器副边电压有效值(T 为电网电压的周期)。

《线性直流稳压电源》微习题一、填空题1.直流稳压电源基本组成的四个部分是、、、O2.稳压电路一般分为和两大类。

3.线性稳压电路一般包括、、三种电路。

4.稳压管并联型稳压电路的电阻R的作用是,该电路缺点。

5.简单的三极管串联型稳压电路组成是哪两部分和o6.具有放大环节的串联型稳压电路中调整部分作用是，该部分电路组成的放大器类型是放大电路，其中调整元件相当于,该元件决定了稳压器的O7.具有放大环节的串联型稳压电路输出电压调节范围计算公式为o8. 集成稳压器是将、、、等全部集成在一块半导体芯片上形成的一种稳压集成块。

（选做）9.开关电源一般由整流电路、滤波电路、取样电路、比较放大路、、_和组成。

二、综合题1.画出具有放大环节的串联型稳压电路组成的四个环节框图2.下图所示电路中，已知稳压管的稳定电压Uz为6V,最小稳定电流坛顽为5mA,最大稳定电流Izmax为40mA；输入电压Ui为15V,波动范围为±10%;限流电阻R为200Q。

（1）电路是否能空载？为什么？（2）作为稳压电路的指标，负载电流II的范围为多少？答案:一、填空题1. 变压、整流、滤波、稳压2. 线性稳压电路、开关稳压电路3. 并联型稳压电路、串联型稳压电路、集成稳压电路4. 限流和调压、稳定性差5. 调整电路、基准电压电路6. 调整管VT1、可变电阻、可调稳压电路、输出电压基本稳定7.&3 + &4 + Rp U l = D .p (Uvz + U be 2)8. 调整管、取样放大、基准电压、启动和保护电路9. 脉宽电路、开关调整管、基准电源二、综合题1.画出具有放大环节的串联型稳压电路组成的四个环节框图调整元件取样电路基准电压比较放大2.题答案(1)当空载时：U r 最大电压为:U r =U i -U z =15x (1+10%) -6=10.5 (V)流过稳压管上的电流即为R 上电流：1= ^-—=52.5 (mA)>40mA,稳压管会烧坏，所以R 200该稳压电路不能空载。
