电气质量通病及预防措施

电气质量通病及预防措施电气质量是指电能在电力系统上运行时出现的各种不稳定状态和异常现象。

这些现象可能会对电力系统的正常运行造成不良影响，例如损坏设备、造成停电等。

本文将介绍电气质量的常见问题及其预防措施。

电压骤变电压骤变是指电压突然改变的现象，这可能会造成设备损坏。

预防措施包括：•安装电压稳定器或电压调节器。

•控制设备的开关时间，避免同时开关。

•执行现场故障排除。

电网电压闪变电网电压闪变是指电压波动的频率较高，即电压在几毫秒内发生数次变化。

这可导致设备的故障停电。

预防措施包括：•通过排查电网中的问题，如降低电荷峰值和平衡负载，减少短路故障和开关故障。

•安装电容器、电感器和其他设备，以减少电网电压的波动。

电力干扰电力干扰是指其他设备、电气信号和其他干扰源产生的电气信号，可能在电力系统中干扰信号传输。

这可导致设备信号变差或停机。

预防措施包括：•排查设备的电磁兼容性（EMC），选择符合国家安全标准的设备。

•在设备间采用屏蔽引线或屏蔽线缆，以及引进抑制干扰的设备。

缺相缺相是指电源中的一个相序列中缺失。

这可能会导致电动机损坏。

预防措施包括：•定期检查设备的相序和电源的质量。

•安装柜式变频器间相保护，如缺相保护器和后备电源设备。

电气火灾电气火灾是造成大量财产损失和人员伤亡的一种威胁。

预防措施包括：•检测当前和未来设备的环境温度和湿度。

•采用阻燃难燃材料进行设备的隔离和材料选择。

•对特别重要和使用频繁的设备进行定期维护。

以上是电气质量常见的问题及其预防措施。

为了保证电力系统的稳定和安全运行，我们需要加强对电气质量问题的了解，并采取适当的措施来预防问题的发生。

电气工程质量常见通病一、防雷接地不符合要求1、现象（l）、引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。

（2）、焊渣不敲掉、避雷带上的焊接处不刷防锈漆。

（3）、用螺纹钢代替圆钢作搭接钢筋。

（4）、直接利用对头焊接的主钢筋作防雷引正经一。

2、原因分析操作人员责任心不强，焊接技术不熟练，他们多数人是电工班里的多面手焊工，对立焊的操作技能差。

3、预防措施（l）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训。

（2）、增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。

（3）、根据GB50169-2006《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，因此，不允许用螺纹钢代替圆钢作搭接钢筋。

另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补一搭接圆钢。

二、室外进户管预理不符合要求。

l、现象（1）、采用薄壁铜管代替厚壁钢管。

（2）、预埋深度不够，位置偏差较大。

（3）、转弯处用电焊烧弯，上墙管与水平进户管网电焊驳接成90°角。

（4）、进户管与地下室外墙的防水处理不好。

2、原因分析（l）、材料采购员采购时不熟悉国家规范、标准，有的施工单位故意混淆以降低成本；施工管理员不严格或者对承包者的故意违规行为不敢持反对意见，不坚决执行规范和标准；监理人员对材料进场的管理出现漏洞。

（2）、与土建和其他专业队伍协调不够。

（3）、没有弯管机或不会使用弯管机，责任心不强，贪图方便用电焊烧弯。

（4）、预埋进户管的工人不懂防水技术，又不请防水专业人员帮忙。

3、预防措施（l）、进户预埋管必须使用厚壁铜管或符合要求的PVC管（一般壁厚PVC Φ l 14为4.5mm以上，Φ56为3mm米）。

（2）、加强与土建和其他相关专业的协调和配合，明确室外地坪标高，确保预埋管埋深不少于0.7米。

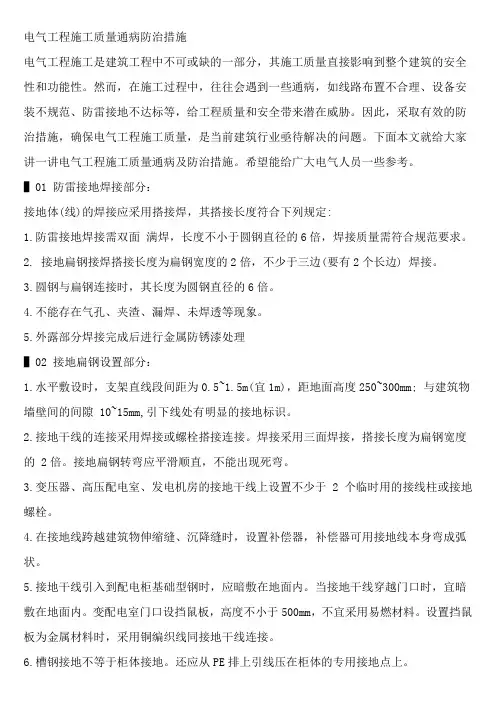

电气工程施工质量通病防治措施电气工程施工是建筑工程中不可或缺的一部分，其施工质量直接影响到整个建筑的安全性和功能性。

然而，在施工过程中，往往会遇到一些通病，如线路布置不合理、设备安装不规范、防雷接地不达标等，给工程质量和安全带来潜在威胁。

因此，采取有效的防治措施，确保电气工程施工质量，是当前建筑行业亟待解决的问题。

下面本文就给大家讲一讲电气工程施工质量通病及防治措施。

希望能给广大电气人员一些参考。

▌01 防雷接地焊接部分：接地体(线)的焊接应采用搭接焊，其搭接长度符合下列规定:1.防雷接地焊接需双面满焊，长度不小于圆钢直径的6倍，焊接质量需符合规范要求。

2. 接地扁钢接焊搭接长度为扁钢宽度的2倍，不少于三边(要有2个长边) 焊接。

3.圆钢与扁钢连接时，其长度为圆钢直径的6倍。

4.不能存在气孔、夹渣、漏焊、未焊透等现象。

5.外露部分焊接完成后进行金属防锈漆处理▌02 接地扁钢设置部分：1.水平敷设时，支架直线段间距为0.5~1.5m(宜1m)，距地面高度250~300mm; 与建筑物墙壁间的间隙 10~15mm,引下线处有明显的接地标识。

2.接地干线的连接采用焊接或螺栓搭接连接。

焊接采用三面焊接，搭接长度为扁钢宽度的 2倍。

接地扁钢转弯应平滑顺直，不能出现死弯。

3.变压器、高压配电室、发电机房的接地干线上设置不少于 2 个临时用的接线柱或接地螺栓。

4.在接地线跨越建筑物伸缩缝、沉降缝时，设置补偿器，补偿器可用接地线本身弯成弧状。

5.接地干线引入到配电柜基础型钢时，应暗敷在地面内。

当接地干线穿越门口时，宜暗敷在地面内。

变配电室门口设挡鼠板，高度不小于500mm，不宜采用易燃材料。

设置挡鼠板为金属材料时，采用铜编织线同接地干线连接。

6.槽钢接地不等于柜体接地。

还应从PE排上引线压在柜体的专用接地点上。

▌03 屋面接闪器设置部分：1.接闪器支架安装避雷带支架采用热镀锌件，支架直线段间距为 0.5~1.5m(宜1m)，垂直部分宜为1.5m~3m(宜1m)，支架高度为150mm。

建筑电气工程质量通病及防治措施一、建筑电气安装—般通病1.1.1 电器安装辅材锈蚀严重1.现象电器安装的紧固件及其他安装附件过早出现锈蚀。

2.原因分析片面强调降低成本，使用非镀锌或防腐质量低劣的安装附件。

3.防治措施(1)电器安装附件除涂防腐油漆的外，均应采用镀锌件，对户外及架空线路所用的各种金属构件和辅材均应热镀锌。

(2)对镀锌及防腐质量差而已经锈蚀的，应调换或重新防腐。

1.1.2 电缆桥架、支架以及电线保护管的支吊架不符合要求1.现象吊、支架间距过大，歪斜，用气割开孔、切割，防腐质量差。

2.原因分析管理不严格，施工人员违反规范规定，施工现场设备不配套。

3.防治措施(1)所有非镀锌制品的支、吊架，必须先预制、打孔、防腐完毕后方可安装。

(2)支、吊架安装前必须拉线，保证支、吊架的水平、垂直。

(3)应用机械切割和钻孔，必须使用气割下料和开孔，气割后必须磨去所有氧化物，并作防腐保护。

二、配管及线槽、桥架安装1.1.1 电管敷设位置错误1.现象管线穿越设备基础且预埋深度不够，造成电管的损坏。

2.原因分析施工者不熟悉图纸及规范要求，或先敷设电管后基础施工。

3.防治措施避开设备基础位置敷设电管。

1.1.2 埋地电管施工不规范1.现象电管连接套管未满焊，埋入地坪后造成进浆、入水，使导线绝缘性能下降。

2.原因分析操作随意、马虎。

3.防治措施尽量减少电管接头；先预制后埋地；全部满焊后再埋入地坪，且埋深不应小于 15mm。

1.1.3 电管丝扣连接不符合要求1.现象电管套丝长短差异大及表面不平整，套丝过长连接处易断裂，过短则两端有间隙；管口内侧未去毛刺，穿线时伤及导线绝缘层；丝接后外露丝牙，不及时防腐造成锈蚀；两连接管之间未作接地跨接。

2.原因分析未控制好套丝长度，管口内侧不去毛刺，忽视丝接处的防腐处理及接地跨接。

3.防治措施(1)按表 6-1 要求控制套丝长度，电管连接后，两侧的丝牙应外露 2-3 牙。

(2)检查管口内侧无毛刺后再与束节连接；若毛刺未去尽，应用圆锉在其内侧再镗锉一遍，直至去尽毛刺。

十一电气工程质量通病防治措施电气工程在建设过程中，存在着一些常见的质量通病问题。

解决这些问题，需要采取相应的防治措施，确保电气工程的质量安全。

下面将从施工环节、材料选择、验收与检测、维护管理等方面，介绍电气工程质量通病的防治措施。

一、施工环节1.合理规划：电气工程的施工应进行合理的规划，包括路线布局、设备布置等。

规划应根据实际需求，确保电气设备的合理布局，便于维护和管理。

2.施工现场管理：建立科学的管理制度，包括施工组织设计、施工方案编制、现场监督等。

严格遵守工程施工图纸和规范要求，确保施工过程中不出现违规行为。

3.施工过程把关：在施工过程中，应进行严格的质量把关，包括工艺操作、材料的选择、设备的安装等。

要加强对施工人员的培训和管理，确保施工过程中的质量安全。

二、材料选择1.选购合格材料：电气工程中使用的材料应符合国家、行业标准的要求，并取得国家强制性认证或相关认证。

在选购过程中，要选择正规的供应商，确保材料的质量。

2.耐用性和可靠性：在选择材料时，要考虑其耐久性和可靠性。

选用经过严格检测和试验的材料，确保其能够长期稳定运行，不易出现故障。

3.防火性和防水性：由于电气工程涉及到电线、电缆等电气设备，所以要选择具有良好的防火性和防水性能的材料，确保电气设备在使用过程中不易发生火灾和短路等事故。

三、验收与检测1.严格验收标准：在电气工程竣工验收中，要严格按照国家和行业的相关标准进行验收。

要依据标准对电气工程的各项指标进行检测，确保符合安全使用的要求。

2.强化检测和监测：在电气工程的使用过程中，要进行定期的检测和监测，检查电气设备的运行状态和性能。

发现问题及时修复，确保电气工程的正常运行。

3.使用标志和标识：在电气设备使用过程中，对于各种电气设备要进行标志和标识，确保使用人员能够正确使用各种设备，减少错误操作带来的风险。

四、维护管理1.建立维护管理制度：在电气工程的建设过程中，要建立科学的维护管理制度，包括设备维护计划、人员管理、故障处理等。

电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。

针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。

通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。

防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。

（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；3. 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

推荐做法：通病02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。

（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。

防治措施及相关规定：（1）支撑点与避雷网不用焊接方式，用比镀锌圆钢略大一点的套管制作卡具，镀锌后安装在女儿墙上。

既让镀锌圆钢穿过去减少了焊点，保护镀锌层，增加使用寿命，也可让避雷网自由伸缩。

（2）《电气装置安装工程-接地装置施工及验收规范》GB50169规定：支持件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为03~0.5m。

电气安装质量通病及预防措施一、电缆敷设不当：电缆在敷设过程中容易受到机械损伤，如割破、挤压等。

这会导致电气设备的短路、接地故障等。

预防措施：1.在电缆敷设前，要对敷设区域进行必要的清理，确保没有尖锐物体或其他可能损坏电缆的障碍物。

2.在电缆敷设过程中，应采取保护措施，如使用电缆保护管或护套，并注意电缆的弯曲半径。

3.进行电缆连接时，注意防止电缆的损伤，避免割破或挤压等情况。

二、接地电阻高：电气设备的接地电阻高会影响设备的正常运行，甚至引发电击事故。

预防措施：1.设备的接地系统应按照相关标准进行设计和施工，确保接地电阻符合规范要求。

2.进行设备接地前，应对接地区域进行土地拓展，保证土壤的湿度和离子浓度，提高接地效果。

3.使用良好质量的接地材料，并按照规范要求进行接地电阻测试。

三、电路过载：电路过载是电气设备发生过热、烧坏的常见原因。

预防措施：1.根据设备的功率、电流要求选择合适的线路和开关断路器，避免过载现象的发生。

2.对设备和线路进行定期检查和维护，确保电流负荷在可承受范围内。

3.对于需要长时间运行的设备，应采用过载保护开关，及时切断电源以避免设备损坏和安全事故。

四、接线不牢固：接线不牢固容易导致接触不良、断路等问题，影响设备的正常运行。

预防措施：1.严格按照设备的接线图和接线规范进行接线，确保接线正确无误。

2.使用质量可靠的接线端子和插座，确保接触良好。

3.对于长时间振动或受外力影响的设备，应加固接线点，防止接线脱落或松动。

五、设备距离不符合要求：电气设备的安全距离不符合要求容易引发触电事故。

预防措施：1.设备的安装应按照相关规范要求进行，确保设备之间的距离符合安全要求。

2.对设备进行定期检查，确保无附近的可燃物或易燃材料，避免发生火灾。

六、绝缘不良：绝缘不良容易导致电气设备的漏电、短路等问题，危害人身安全。

预防措施：1.使用符合要求的绝缘材料和绝缘层厚度，确保绝缘效果。

2.在设备安装和维护过程中，严格按照规范要求对绝缘部分进行处理和检查，确保无绝缘损伤。

电气工程质量通病防治措施一、防治措施1、插座、螺口灯头的接线不正确，有调错或漏接现象。

对策：明确交底班组，要求插座接线左零右火，所有地线接在指定位置，不得以零线代替接地线，施工完毕采用专用测试插座进行检测，接线不得松动及虚接。

2、同一房间内高位和低位开关、插座的安装标高不一致，偏差超过规范要求；并列安装的开关、插座欠平齐，偏差太大。

对策：及时与装修及土建专业联系，以书面形式确定各场所的装饰标高基准线，电工班组进行线管及线盒安装时，必须采用水平尺及水平连通器找好水平，安装时确保同一类别开关或插座的安装标高一致。

3、对地面的安装标高低于2.4m的金属外壳灯具和其他电器，其金属外壳没有接地或接地不可靠保护。

对策：安装标高低于2.4m的金属灯具和其他电器订货时，应对供货商特别指明在灯具外壳设置接地点，并有明确的通用接地标志符号。

班组进行该回路施工时，特别强调敷设好接地线，进行灯具安装时必须按规范要求对灯具外壳进行接地。

4、配电箱、盘、柜体及其内的二层金属板接地不可靠，配电箱、盘、柜体上装有电气的可开启门或面板没有采用合适截面的裸铜软线与箱、盘、柜体作跨接或采用一般单支铜线。

对策：在配电箱、盘、柜体订货时，应明确要求在柜底或（其他合适位置）设置专门的接地板，接地应牢固可靠，各回路接地点应分别与接地板相连接。

柜体的可开启门或面板均应采用合适截面的裸铜软线与配电箱、盘、柜体相连做好接地跨接。

5、干线和支路的空气、漏电开关配选欠正确或不合理，产品质量可靠。

对策：施工人员必须认真审核施工图纸，对配电干线及支路的空气开关、漏电开关以及配置电缆进行验收。

力求干线及支路在配置上符合配电要求，漏电开关动作电流级别正确合理。

6、线管与线槽（盒）箱、盘、柜等连接时，采用熔焊方式开孔，内外无逼母锁紧，管端螺纹外露太多，管口无塑料护套嘴。

对策：线管与箱、盘、柜等连接时，必须根据回路数统筹安排，采用开孔器进行开孔，孔洞排列整齐且间距合理，开孔后及时清理毛刺，电线管与槽、箱、盘、柜等连接时，必须内外采用与线管配套的逼母进行紧固，管内穿线时，必须有与管径配套的塑料护嘴保护。

电气工程质量通病防治措施1、避雷带在屋面敷设时，弯角部分为直角：避雷带在转角部位应弯成弧形，弯曲半径不小于钢筋半径10倍，且采用专用机械弯制。

2、避免焊接的焊缝有气孔、夹渣、虚焊等缺陷：应调好电流，焊接部位镀锌层应清理干净，方可均匀焊接，焊接完成后，氧化物应清理干净；双面焊接时，焊接长度大于等于6倍焊材直径，单面焊接时，焊接长度大于等于12倍。

3、接地体间距小：打接地极时不应随意找位置，预先确定好距离。

接地连接线在接地极顶部焊接，应放在距顶部大于50mm处焊接。

4、管口不齐，出现马蹄口：锯管时人要站直，持锯的手臂和身体成直角，和钢锯垂直，手腕不能颤动。

5、套丝乱丝：检查板牙有无掉牙，套丝时要边套边加润滑油。

管子弯曲半径小，弯曲处出现弯扁，凹穴、裂缝现象。

在用手动弯管器弯管时，要正确放置好管的位置，弯曲时逐渐向后移动弯管器，不能操之过急。

6、管子入盒时，不进行固定，不带护线帽：管子与器具连接时，必须锁紧螺母和护圈帽固定住。

7、管与管、管与盒连接处无接地跨接线：应在接头处用接地线夹做一道跨接地线。

管子在转弯处交叉错乱。

应弯成同心圆。

8、钢管先穿线后戴护口，使导线损伤：应先戴好护口。

管内导线出现打结。

应及时换线。

损坏线芯，剥线钳应使用得当，选用比剥线钳大一级的刀口处理。

9、电缆的排列顺序混乱：应根据电缆敷设图合理安排电缆的放置顺序，避免混乱交叉现象。

10、电缆头制作时受潮：从开始剥切到制作完毕，需连续进行，以免受潮。

11、配电箱箱体不正：购入时应严格检查，运输与保管时应妥善。

12、管插入箱内长短不一：钢管入箱时先拧好再插入箱内使其长度一致，做焊接时长度不应超过5mm。

13、配电箱突出或缩进抹灰墙内，箱门不能开启180度：自制木箱预埋时应先安箱体，突出部位应磨去。

铁质配电箱要选择活面板的产品，待抹灰完成后再安装。

箱门安装方法应合理，使之能开启180度。

保护接零线。

在配电箱内位置不大，保护接零线须连接牢固，不能压在盘面的固定螺栓上，防止拆盘断开。

电气工程常见的质量通病及防治措施电气工程是重要的基础设施建设，相关的质量问题会对工程的安全性和可靠性产生负面影响。

以下是电气工程中常见的质量通病及其防治措施：1. 隐蔽工程存在质量问题隐蔽工程是指在电气工程中无法直接观察到的部分，如管道、电缆敷设等。

常见的质量问题包括管道接头未牢固、电缆接头接触不良等。

防治措施：- 严格按照设计要求进行施工，确保隐蔽工程的质量。

- 加强施工人员培训，提高其技术水平。

- 实施质量抽查和检测，及时发现和处理问题。

2. 电气设备选型不合理电气设备选型的不合理会导致工程的性能不稳定、寿命缩短等问题。

常见的质量问题包括设备功率过小、使用寿命不符合要求等。

防治措施：- 按照工程需求和设计要求选择合适的电气设备。

- 严格控制设备供应商的质量，选择信誉好、品质可靠的供应商。

- 建立设备运行监测系统，及时发现设备性能异常，确保设备运行稳定。

3. 施工质量不达标施工过程中存在质量问题会对电气工程的安全性和可靠性造成威胁。

常见的质量问题包括电缆敷设不规范、接线接错等。

防治措施：- 严格执行施工规范和标准，确保施工质量达标。

- 建立施工安全管理制度，保证施工安全。

- 加强施工过程的监控和管理，对施工现场进行定期检查。

4. 设备维护不及时电气设备的维护不及时会导致设备故障率提高，影响工程的正常运行。

常见的质量问题包括设备清洁不彻底、维修保养不及时等。

防治措施：- 建立设备巡检和维护计划，按时进行设备检查和维护保养。

- 加强设备维护人员培训，提高其维护技术水平。

- 建立设备故障记录和分析制度，及时发现和解决设备故障问题。

5. 建设施工质量监管不到位建设施工质量监管不到位会导致工程质量问题无法及时发现和处理。

常见的质量问题包括质量检测不充分、监理不力等。

防治措施：- 完善工程施工质量监管制度，加强监理工作。

- 增加质量检测频次和项目，确保施工质量达标。

- 加强监理人员的技术培训、素质提升。

电气工程质量通病的防治需要全面的管理措施和严格的施工过程把控。

电气设备故障常见质量通病的防治措施一、引言电气设备在工业生产和日常生活中起到至关重要的作用，但由于常见质量通病的存在，设备故障频繁发生，导致生产和使用效率低下，甚至给人身安全带来风险。

为了有效防治电气设备故障，本文将介绍一些常见质量通病以及相应的防治措施。

二、常见质量通病及其防治措施1. 过载过载是电气设备故障的常见原因之一，其主要表现为电流超过设备额定值，导致设备损坏甚至烧毁。

为了防止过载，可以采取以下措施：- 合理设计电路，避免过多的负载集中在一个电路中；- 使用符合负载要求的合适设备；- 定期检查电路负载情况，及时清理和修复问题。

2. 短路短路是电气设备故障的另一个常见原因，当电路中出现低阻抗路径时，电流会突然升高，导致设备损坏或电路中断。

为了防止短路，可以采取以下措施：- 使用合适的绝缘材料，减少短路的发生；- 安装过载保护器和短路保护器，及时切断电流；- 定期检查电路绝缘情况，修复受损的绝缘材料。

3. 电压波动电压波动是电气设备故障的常见原因之一，当电压升高或降低超出设备承受范围时，设备可能无法正常工作或受损。

为了防止电压波动，可以采取以下措施：- 安装稳压器或电压调节器，稳定供电电压；- 定期检测供电电压，确保在设备承受范围内；- 避免过多的电器设备同时使用，以减少负荷压力。

4. 温度过高温度过高是电气设备故障的常见质量通病，过高的温度可能导致设备损坏、熔断器跳闸或电路中断。

为了防止温度过高，可以采取以下措施：- 安装温度保护装置，及时检测和控制设备温度；- 合理设计通风系统，提供良好的散热条件；- 定期清洁设备，确保散热片无尘堵塞。

三、总结电气设备故障常见质量通病的防治措施是保证设备正常工作、提高生产效率和保障人身安全的重要手段。

通过合理设计、定期检测和维护，可以有效预防和解决常见质量通病导致的故障问题。

希望本文介绍的措施能够给电气设备的使用和维护提供一些帮助。

室内电气施工质量通病及防治措施一、布线不规范1、形成原因（1）设计不合理：未充分考虑实际使用需求及未来扩展性。

（2）施工不规范：未遵循施工图纸随意更改布线路径。

（3）材料质量差：使用劣质电线电缆，易老化、短路。

2、防治措施（1）加强设计阶段审查，确保布线方案科学合理。

（2）严格执行施工规范，禁止擅自更改设计。

（3）选用符合国家标准的电线电缆，确保材料质量。

二、接线端子松动1、形成原因（1）安装时紧固不足。

（2）振动、热胀冷缩等环境因素导致松动。

2、防治措施（1）安装接线端子时，应使用合适的工具和力矩进行紧固。

（2）定期检查接线端子，及时紧固松动部位。

（3）采用带锁紧功能的接线端子，提高连接的稳定性。

三、开关插座安装问题1、形成原因（1）安装位置不当，影响使用便捷性。

（2）安装不平整，存在倾斜或晃动现象。

（3）接线错误，导致功能异常。

2、防治措施（1）合理规划开关插座位置，确保使用便利。

（2）安装时确保水平垂直，使用专用工具固定。

（3）严格按照电气图纸接线，避免接错。

四、配电箱安装缺陷1、形成原因（1）安装位置选择不当，影响检修和维护。

（2）箱内元件布局不合理，造成散热不良或操作不便。

（3）接线杂乱无章，存在安全隐患。

2、防治措施（1）选择便于检修和维护的位置安装配电箱。

（2）合理规划箱内元件布局，确保散热良好且操作便捷。

（3）清晰标注各回路，保持接线整齐有序。

五、照明设备故障1、形成原因（1）灯具选型不当，与使用环境不匹配。

（2）安装质量差，如密封不严导致进水。

（3）电源电压不稳定，损坏灯具内部元件。

2、防治措施（1）根据使用环境选择合适的灯具类型。

（2）提高安装质量，确保灯具密封性良好。

（3）安装稳压设备，保护灯具免受电压波动影响。

六、接地保护缺失1、形成原因（1）设计时未充分考虑接地需求。

（2）施工时遗漏接地连接或连接不牢固。

2、防治措施（1）设计中明确接地系统要求，确保全面覆盖。

（2）施工过程中加强监督确保所有接地连接正确无误且牢固可靠。

电气施工质量通病及预防措施一、介绍本文档旨在探讨电气施工中常见的质量问题，并提供相应的预防措施。

电气施工质量直接关系到电气设备的正常运行和人员的安全，因此，了解和预防这些常见问题是非常重要的。

二、电气施工质量通病1. 随意的布线一些电气施工人员在布线时缺乏规划和标准，导致电线之间交错、混乱，容易造成线路短路或设备失效。

2. 接线不牢固电气设备的接线必须牢固可靠，但有时施工人员在接线时没有采取充分的措施，导致连接不稳固，容易引起火灾或设备故障。

3. 封闭不严密电路箱和开关箱的封闭必须严密，以防止潮气、灰尘或其他杂物进入箱体，损坏设备或引起电路故障。

4. 线缆敷设不规范电缆敷设时必须按照规范和标准进行，但有时施工人员敷设过程中不认真、不细致，导致电缆弯曲过度或被压损坏，影响线路的正常传输。

5. 地线连接不良地线是保证电气设备安全使用的重要部分，但有时施工人员在地线连接时没有做到牢固可靠，容易造成设备漏电或电击危险。

三、预防措施1. 规范操作施工人员在电气施工过程中应按照相关规范和标准进行操作，严禁随意布线、接线或敷设电缆。

2. 定期检查定期检查电气设备和线路的情况，及时发现并修复潜在故障点，确保设备的正常运行和人员的安全。

3. 加强培训提升施工人员的电气安全意识和专业技能，确保每个施工人员掌握正确的施工方法和操作规程。

4. 强化监督加强对电气施工过程的监督和管理，建立完善的质量管理体系，确保施工质量符合相关标准和要求。

四、总结电气施工质量通病是影响电气设备运行和人员安全的重要因素。

通过规范操作、定期检查、培训和监督等措施，可以预防和解决这些问题，保障电气施工质量的提升和电气设备的安全可靠运行。

电气工程质量通病及防治措施汇报人：2024-01-09•电气工程质量通病概述•电气工程质量通病的危害•电气工程质量通病的防治措施目录•实际案例分析•结论与建议01电气工程质量通病概述电气工程质量通病是指在电气工程中经常出现、普遍存在的质量问题，这些问题可能影响工程的安全性、可靠性和使用功能。

定义根据通病的性质和影响程度，可以将电气工程质量通病分为严重、较严重和一般三个等级。

分类定义与分类如开关、插座安装位置不正确，设备接地不良等。

电气设备安装不规范如线路弯曲半径过小，管口处理不当，保护管未接地等。

线路敷设不符合要求如箱体与墙体缝隙过大，箱内元器件安装不规范等。

配电箱、柜安装问题如灯具固定不牢固，附件不全或质量不合格等。

照明器具及附件问题常见通病现象设计阶段对电气工程的需求和细节考虑不周全，导致施工时无法按照设计要求进行施工。

设计深度不足材料质量不合格施工过程控制不严格验收把关不严电气工程使用的材料质量不符合标准要求，如导线的截面积不足或绝缘层厚度不够等。

施工过程中未严格按照施工规范和操作规程进行施工，如线路敷设时弯曲半径过小、管口处理不当等。

工程验收时未能发现或处理电气工程质量通病，导致工程带病投入运行。

通病产生的原因02电气工程质量通病的危害电气工程质量问题可能导致设备短路、过载等故障，严重时可能烧毁设备或引发火灾。

设备损坏设备性能下降设备寿命缩短电气工程安装不规范或材料质量不佳可能导致设备性能参数偏差，影响设备正常运行。

电气工程质量问题可能加速设备老化，缩短设备使用寿命，增加维修和更换成本。

030201对设备的影响电气工程质量问题可能导致设备运行不稳定，增加火灾、触电等安全事故的风险。

安全隐患电气工程故障可能引发整个系统运行中断，影响生产、生活和商业活动的正常进行。

运行中断电气工程质量问题可能增加维护和检修的难度，延长故障排除时间，影响正常运行。

维护困难电气工程质量问题可能导致设备过早出现老化现象，缩短设备设计寿命。
