• → 相当于从III轴获得较高转速
• 传动路线(关系推导)如下:
扩大导程传动路线示意:
• 此时，主轴Ⅵ至轴Ⅸ间的传动比U扩为:
•
而车削常用螺纹时,主轴Ⅵ与轴Ⅸ间的传动
比为1。这表明，当螺纹进给传动链其它调整(操
控)情况不变时，作上述调整可使主轴与丝杠间的
传动比增大4倍或16倍，从而车出的螺纹导程也相
• 注意：
• 主轴反转时,轴Ⅰ--Ⅱ的传动比大于正转时的传
动比，所以反转转速高于正转。主轴反转主要用 于车螺纹时退回刀架。在不断开主轴和刀架间传 动链的情况下退刀，使刀架退至起始位置，采用 较高转速，可以节省辅助时间。
二、进给传动链
功用——使刀架实现纵
向及横向移动变速与换向。
传动原理图
它包括车螺纹进给运动传 动链和机动进给运动传动

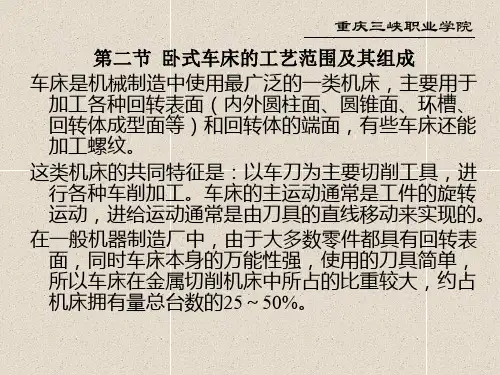

运动：车床的主运动是由工件 的旋转运动实现的；进给运动则 由刀具的直线移动完成的。 分类：卧式、立式、转塔、仿 形、自动和半自动、专门化车床 （曲轴、凸轮轴车床、铲齿车床） 数控车床。 所用刀具：车刀、钻头、扩孔 钻、铰刀、丝锥等； 加工精度：经济加工精度 IT8~IT7,表面粗糙度Ra1.25~2.5。
•
U倍为轴ⅩⅤI到轴ⅩⅦ间变速机构的可变传动
比，共4种:
上述四种传动比成倍数关系排列。这种变速机构 称为增倍机构，简称增倍组。
车削米制（右旋）螺纹的运动平衡式为：
式中：L----螺纹导程（对于单线螺纹为螺距P），单 位为mm；
u基---轴ⅩⅣ--ⅩV间基本螺距机构传动比； u倍---轴ⅩⅤI--ⅩVIII间增倍机构的传动比。 K---螺纹头数；
• 换向装置
观看视频动画
• 轴II →轴III • 通过三对齿轮副(22/58,30/50,39/41) → 轴III
