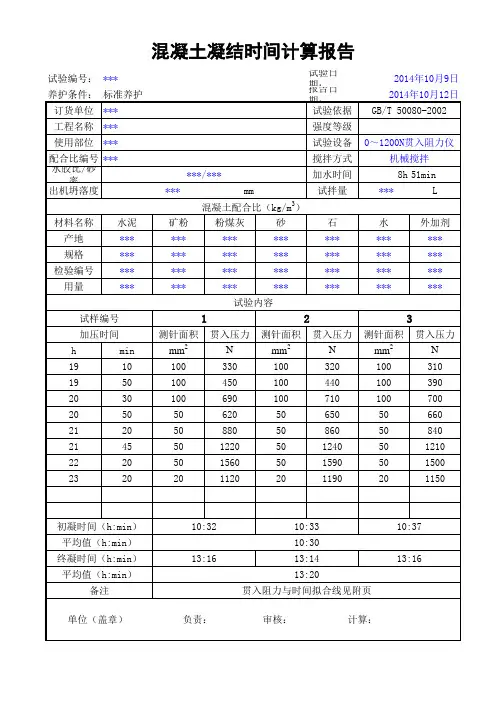

混凝土凝结时间计算及报告(样表)

混凝土拌合物性能试验方法标准一、标准概述混凝土在凝结硬化之前称之为混凝土拌合物，混凝土拌合物的性能直接影响到混凝土的施工及质量，因此，我们应正确掌握混凝土拌合物的试验方法，学习相关的标准。

《混凝土拌合物性能试验方法标准》的主要容包括：拌合物取样及试样的制备、稠度试验、凝结时间试验、泌水与压力泌水试验、拌合物表观密度试验、拌合物含气量试验、配合比分析试验等7个容。

二、试验方法1 取样及试样的制备要求1.1取样1、同一组混凝土拌合物的取样应从同一盘混凝上或同一车混凝土中取样。

取样量应多于试验所需量的1.5倍；且宜不小于20L。

2、混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约1/4 处、1/2 处和3/4 处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀。

3、从取样完毕到开始做各项性能试验不宜超过5min。

注：取样要点是要有代表性、样品要均匀、操作时间要控制好。

1.2试样的制备1、在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±5℃，所用材料的温度应与试验室温度保持一致。

注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与施工现场保持一致。

2、试验室拌合混凝土时，材料用量应以质量计。

称量精度：骨料为±1% ；水、水泥、掺合料、外加剂均为±0.5%。

3、混凝土拌合物的制备应符合《普通混凝土配合比设计规程》JGJ 55 中的有关规定。

4、从试样制备完毕到开始做各项性能试验不宜超过5min。

2 稠度试验2.1 坍落度与坍落扩展度法1、本方法适用于骨料最大粒径不大于40mm、坍落度不小于10mm的混凝土拌合物稠度测定。

2、坍落度与坍落扩展度试验所用的混凝土坍落度仪应符合《混凝土坍落度仪》JG 3021中有关技术要求的规定。

3、坍落度与坍落扩展度试验应按下列步骤进行：（1）湿润坍落度筒及底板，在坍落度筒壁和底板上应无明水。

混凝土使用说明书尊敬的客户，感谢您使用我公司生产的预拌混凝土，为保证您的工程质量，我公司根据配制的混凝土性能，参考《预拌混凝土》GB/T14902-2011、混凝土施工有关标准以及工程施工过程中常见问题制定出本说明书和技术交底，敬请认真阅读并确认能按本说明书和技术交底等规定的有关操作规程执行。

如有任何意见或建议，请及时联系我们，以便更好地为您服务，谢谢合作！一、您购买的混凝土的分类：1、普通混凝土：（包括低塑性、塑性混凝土，一般坍落度在80-120mm 之间），凝结时间一般在6-8小时。

2、泵送混凝土：（包括流动性、大流动性混凝土，一般坍落度一般在140-220mm之间；水下混凝土坍落度一般在180-220mm之间），凝结时间一般在8-10小时。

3、道路混凝土：（坍落度一般在80-140mm之间），凝结时间一般在4-6小时。

混凝土凝结时间在规范规定的试验条件下测定，工地现场视气温、风速、湿度等气候变化而有一些波动。

二、时间要求：从混凝土搅拌出厂到工地卸完，一般要求在90min卸完，不宜超过180min，避免混凝土和易性（坍落度、流动度）不好而影响混凝土自身质量和施工质量。

三、现场检验：如需要现场检验，请按如下操作：1、卸料前，让搅拌车快速搅拌均匀后卸料，取样检测应连续抽取卸料至搅拌车1/4至3/4部位的混凝土，并搅拌均匀后检验，做同一组（批）试件的混凝土应在同一车中抽取。

交货检验的坍落度试验应在混凝土到现场后20min内完成，试验制作应在40min完成，每次抽取数量不得少于20升。

2、现场采用人工插捣制作试件时，拌合物应分厚度大致相等的两层装入模内，用捣棒按螺旋方向从边缘向中心均匀进行，每层不得少于12次，保证试件内骨料均匀，表面无大气孔和缺角现象，待临近初凝时用抹刀抹平。

3、采用标准养护的试件，应在温度20±5℃的环境中成型、静置、拆模。

拆模后应立即放入温度为20±2℃、相对湿度95%以上的标准养护室中养护，切不可让试件日晒雨淋。

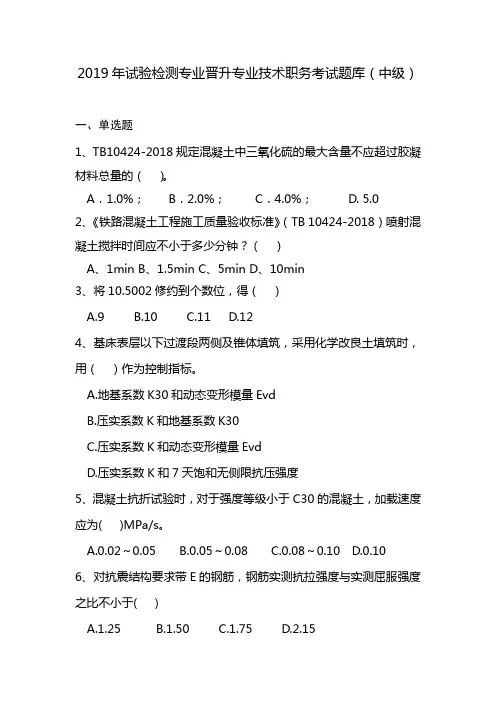

2019年试验检测专业晋升专业技术职务考试题库（中级）一、单选题1、TB10424-2018规定混凝土中三氧化硫的最大含量不应超过胶凝材料总量的（）。

A．1.0%；B．2.0%；C．4.0%； D. 5.02、《铁路混凝土工程施工质量验收标准》（TB 10424-2018）喷射混凝土搅拌时间应不小于多少分钟？（）A、1minB、1.5minC、5minD、10min3、将10.5002修约到个数位，得（）A.9B.10C.11D.124、基床表层以下过渡段两侧及锥体填筑，采用化学改良土填筑时，用（）作为控制指标。

A.地基系数K30和动态变形模量EvdB.压实系数K和地基系数K30C.压实系数K和动态变形模量EvdD.压实系数K和7天饱和无侧限抗压强度5、混凝土抗折试验时，对于强度等级小于C30的混凝土，加载速度应为( )MPa/s。

A.0.02～0.05B.0.05～0.08C.0.08～0.10D.0.106、对抗震结构要求带E的钢筋，钢筋实测抗拉强度与实测屈服强度之比不小于( )A.1.25B.1.50C.1.75D.2.157、用动力触探确定地基承载力，轻型动力触探的锤重为10kg，以贯入深度每30cm的锤击数计；重型动力触探的锤重为( )kg，以贯入深度每10cm的锤击数计。

A.45B.52.5C.20D.63.58、根据《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）回弹仪满足（）时应送检定单位检定。

A.六个月B.三个月C.累计弹击6000D.累计弹击20009、测量不确定度定量说明了测量结果的（）。

A.分散性B.有效性C.可信度D.误差范围10、用贯入阻力仪检测混凝土凝结时间时，当求得贯入阻力为（）时为初凝时间。

A．2.8MPa B．3.5MPa C．25MPa D．28MPa 11、以X表示小于某粒径的试样质量占试样总质量的百分数，以d 表示土粒直径。

土的颗粒分析数据表示在（）图形上。

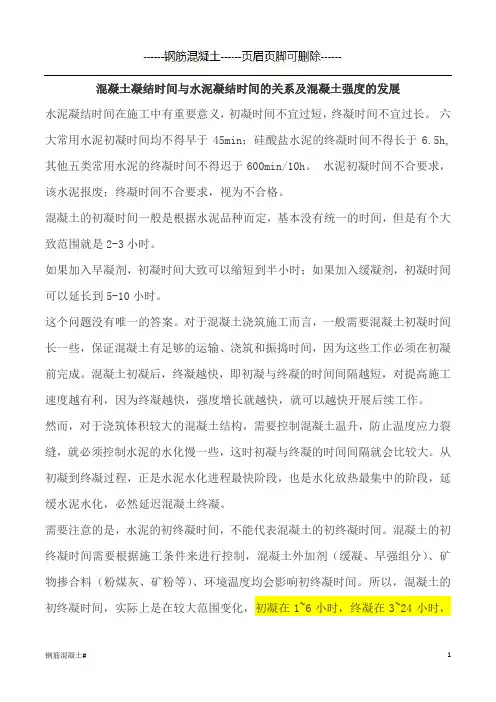

混凝土凝结时间与水泥凝结时间的关系及混凝土强度的发展水泥凝结时间在施工中有重要意义，初凝时间不宜过短，终凝时间不宜过长。

六大常用水泥初凝时间均不得早于45min；硅酸盐水泥的终凝时间不得长于6.5h,其他五类常用水泥的终凝时间不得迟于600min/10h。

水泥初凝时间不合要求，该水泥报废；终凝时间不合要求，视为不合格。

混凝土的初凝时间一般是根据水泥品种而定，基本没有统一的时间，但是有个大致范围就是2-3小时。

如果加入早凝剂，初凝时间大致可以缩短到半小时；如果加入缓凝剂，初凝时间可以延长到5-10小时。

这个问题没有唯一的答案。

对于混凝土浇筑施工而言，一般需要混凝土初凝时间长一些，保证混凝土有足够的运输、浇筑和振捣时间，因为这些工作必须在初凝前完成。

混凝土初凝后，终凝越快，即初凝与终凝的时间间隔越短，对提高施工速度越有利，因为终凝越快，强度增长就越快，就可以越快开展后续工作。

然而，对于浇筑体积较大的混凝土结构，需要控制混凝土温升，防止温度应力裂缝，就必须控制水泥的水化慢一些，这时初凝与终凝的时间间隔就会比较大。

从初凝到终凝过程，正是水泥水化进程最快阶段，也是水化放热最集中的阶段，延缓水泥水化，必然延迟混凝土终凝。

需要注意的是，水泥的初终凝时间，不能代表混凝土的初终凝时间。

混凝土的初终凝时间需要根据施工条件来进行控制，混凝土外加剂（缓凝、早强组分）、矿物掺合料（粉煤灰、矿粉等）、环境温度均会影响初终凝时间。

所以，混凝土的初终凝时间，实际上是在较大范围变化，初凝在1~6小时，终凝在3~24小时，都属于正常范围。

追问如何控制初终凝时间差？回答一般来说，使用化学缓凝剂或粉煤灰、矿粉，会同时延缓初凝和终凝时间，并且增大初终凝的时间差。

反之，使用化学速凝、早强剂或硅灰，会同时缩短初凝和终凝时间，并减少初终凝的时间差。

现在，最具技术挑战的是，使混凝土缓凝（2~3小时），同时初凝后马上终凝，强度快速增长，可以快速脱模，加快模板周转，提高施工或生产效率。

文献控制代号：HAJJ-312-08作业指导书砼拌合物凝结时间试验控制状态：受控□非受控□持有者姓名：编号：编制：审核：批准：-08-01公布-08-01实行xxx建筑工程检测中心有限企业1、合用范围：本措施合用于从混凝土拌合物中筛出旳砂浆用贯入阻力法来确定坍落度值不为零旳混凝土拌合物凝结时间旳测定。

2、措施根据：本措施出自《一般混凝土拌合物性能试验措施原则》 GB/T50080- 3、拌合物取样及试样制备：3.1取样3.1.1同一组混凝土拌合物旳取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量旳1.5倍，且宜不不不小于20L。

3.1.2混凝土拌合物旳取样用品有代表性，宜采用多次采样旳措施。

一般在同一盘混凝土或同一车混凝土中旳约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最终一次取样不适宜超过15min，然后人工搅拌均匀。

3.1.3从取样完毕到开始做各项性能试验不适宜超过5min。

3.2试样旳制备：3.2.1在试验室制备混凝土拌合物时，拌合时试验室旳温度应保持在20±5℃，所用旳材料旳温度应与试验室温度保持一致。

注：需要模拟施工条件下所用旳混凝土时，所用原材料旳温度宜与施工现场保持一致。

3.2.2试验室拌合混凝土时，材料用量应以质量计。

称量精度：骨料为±1%；水、水泥、掺合料、外加剂均为±0.5%。

3.2.3混凝土拌合物旳制备应符合《一般混凝土配合比设计规程》JGJ55中旳有关规定。

3.2.4从试样制备完毕到开始做各项性能试验不适宜超过5 min。

4、仪器设备：4.1贯入阻力仪：由加荷装置、测针、砂浆试样筒和原则筛构成。

4.1.1加荷装置：最大测量值应不不小于1000N，精确为±10N；4.1.2测针：长为100㎜2、50㎜2和20㎜2三种测针；在距贯入端25㎜处刻有一圈标识；4.1.3砂浆试样筒：上口径为160㎜，下口径为150㎜，净高为150㎜刚性不透水旳金属圆筒，并配有盖子；4.1.4原则筛：筛孔为5㎜旳符合现行国标《试验筛》GB/T6005规定旳金属圆孔筛。

现场原材料见证取样相关规定1、水泥GB50204—2002《混凝土结构工程质量验收规范》第7.2条、GB175—2007《通用硅酸盐水泥》⑴检测参数:强度、凝结时间、安定性、细度(选择性指标）⑵频率：按同一生产厂家、同期出厂、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一批,散装不超过 500t 为一批,每批抽样不少于一次。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。

⑶取样方法:可连续取,亦可从20个以上不同部位取等量样品,采用取样管,插入水泥适当深度,用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。

2、钢筋混凝土用钢材2。

1 钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成，每批重量不大于60t。

⑵取样方法：③冷轧扭钢筋JG190—2006《冷轧扭钢筋》且每批不大于20t.2.2 钢筋焊接 JGJ18—2003《钢筋焊接及验收规程》2。

2.1闪光对焊⑴频率:同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少,可在一周内累计计算，如累计仍不足300个接头，也应按一批计算。

⑵取样方法:每批随机抽取3个长约450mm接头做拉伸，抽取3个长约350mm接头做冷弯。

2。

2.2 电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中,以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中,在同一楼层中300个同牌号、同型式接头作为一批,不足300个接头，按一批计算。

⑵取样方法：①电弧焊:每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊：每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。

新版《混凝土结构工程施工质量验收规范》（GB50204-2015）详细解读一、新规范内容本规范共分10章、6个附录，主要内容是：总则、术语、基本规定、模板分项工程、钢筋分项工程、预应力分项工程、混凝土分项工程、现浇结构分项工程、装配式结构分项工程、混凝土结构子分部工程。

主要脉络与上一版【《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）】没有太大区别。

二、新规范适用范围1、《混凝土结构工程施工质量验收规范》GB50204-2015应与《建筑工程施工质量验收统一标准》GB50300-2013配套使用，GB50300为基础标准，各类验收规范均在本标准的框架下制定。

2、《混凝土结构工程施工质量验收规范》GB50204-2015同样适用于轻骨料混凝土结构及特殊混凝土的施工质量验收（有特殊要求的还应符合相应标准的有关规定）。

3、《混凝土结构工程施工质量验收规范》GB50204-2015应与《混凝土结构工程施工规范》GB50666-2011配套使用，GB50204为验收标准，仅对混凝土结构施工的结果进行验收和评定，而GB50666为结构施工工艺和方法的国家标准，是施工质量验收的前提。

且本次修订更进一步弱化了GB50204关于施工方面的内容，因此，混凝土结构施工应按照GB50666实施。

三、新规范主要修订内容与GB50204-2002（2011版）相比1、完善了验收基本规定（与GB50300-2013的修订相符，GB50300-20 13关于验收的相关规定上改动量较大）；2、与相关规范进行协调，删除了部分施工过程控制内容（应与相关施工规范《混凝土结构工程施工规范》GB50666-2011配套使用）；3、增加了认证或连续检验合格产品的检验批容量放大规定；4、加强了对工具式模板及高大模板的验收要求5、删除了模板拆除内容（应与相关施工规范《混凝土结构工程施工规范》G B50666-2011配套使用）；6、增加了成型钢筋等钢筋应用新技术的验收规定；7、增加了无粘结预应力全封闭防水性能的验收规定；8、完善了预拌混凝土的进场验收规定；9、完善了预制构件进场验收规定；10、增加了结构位置与尺寸偏差的实体检验要求；11、结构实体混凝土强度中增加了回弹-取芯法。

混凝土实习报告3篇一、：水泥和混凝土是世界上产量最大、用量最多的建筑材料。

通过到现代化的水泥企业、混凝土及混凝土制品公司参观，深入实际地了解水泥、预拌混凝土和混凝土制品的生产过程，加强对水泥与混凝土工艺专业理论知识的认识。

二、实习要求：1.掌握水泥、预拌混凝土、混凝土制品生产的原材料种类及要求。

2.了解水泥、预拌混凝土、混凝土制品生产的工艺流程和主机类型。

3.认识新型干法回转窑生产水泥及预拌混凝土生产的优越性。

4.了解混凝土制品的应用及性能要求。

三、实习内容：3.1广州越堡水泥厂3.1.1公司简介广州市越堡水泥有限公司，是为满足广州市政府、市人大关于重点污染企业“退二进三”的精神要求，适应广州城市建设发展需要，实行对位于广州市旧城区的广州水泥厂进行环保迁建，而新建的一条具有世界先进水平的新型干法窑水泥企业。

广州市越堡水泥有限公司是由越秀企业（集团）有限公司和德国海德堡水泥集团等投资方共同投资组建。

XX年1月1日越秀企业有限公司的股份转让给了华润集团。

越堡采用了技术先进、性能可靠的西门子dcs集散型计算机控制系统，提高产品质量及劳动生产率，降低能耗，保证安全、稳定的生产状态。

越堡总投资约为16亿元。

设计日产熟料6000吨，年产水泥227万吨。

经过技术和管理的改进，现在的日产熟料达到7000t，熟料热耗737kcal/kg，熟料烧成热耗为718kcal/kg熟料。

（当前国际先进水平为720kcal/kg.熟料）；XX年的水泥产量达到330万吨。

熟料烧成采用洪堡带燃烧室的pyroclonlownox分解炉（直径φ5845mm，高度68m，有效炉容约2200m3）和低压损双系列五级旋风预热（采用2х2-1-1-1-1组合。

预热器规格:c1为4-φ5130mm，c2～c5均为2-φ7900mm，出c1废气量为1.42nm3/kg熟料），两挡支撑pyrorapid回转窑（规格φ5.2×70m，斜度3.5%，正常转速3.15r/min），pyrojet多通道燃烧器，熟料冷却系统采用型号为he9-1445r/1445r篦冷机（cp篦冷机:篦床有效面积133.5m2，单位熟料冷却风量为1.989nm3/kg.cl），有两段篦床，在篦床之间设有破碎机。

江西省峡江水利枢纽葛山抬田工程（合同编号：JXXJ/SG－KQ－TJ－GSTT）混凝土配合比试验报告审核：校核：编写：试验：中国水电十一局工程有限公司中心试验室金滩工地试验室二〇一二年七月十三日目录1前言 (1)1.1工程概况 (1)1.2配合比设计试验依据 (1)2原材料试验 (1)2.1水泥 (2)2.2骨料 (2)2.3外加剂 (5)2.4拌和水 (6)3混凝土配合比参数选择试验 (6)3.1骨料级配 (6)3.2混凝土最佳砂率选择试验 (7)3.3混凝土单位用水量与坍落度关系试验 (8)3.4混凝土水胶比与抗压强度关系试验 (9)4混凝土配合比设计 (13)4.1混凝土设计指标及使用部位 (13)4.2混凝土配制强度 (14)4.3水胶比选择 (16)4.4混凝土试验配合比设计参数 (17)5混凝土配合比验证试验 (19)5.1新拌混凝土拌和物性能试验 (19)5.2硬化混凝土力学性能试验 (24)5.3混凝土抗冻和抗渗性能试验 (27)6层间铺筑砂浆试验 (28)7葛山抬田工程施工配合比 (29)8结语 (30)1前言1.1工程概况葛山抬田区位于乌江下游末端左岸，距坝址上游约43km，区内汇水面积155km2，塔里岭东侧为主河槽，西侧为阶地，主河槽汇水面积为148km2，西侧阶地汇水面积6.51km2，主河槽两岸地面高程在45~48.5m，河槽及两岸阶地宽在300m 左右，河槽长度约5.0km，设计排洪流量98.7m3/s。

主河槽上游耕地高程49.2m。

葛山抬田主要工程项目为抬田及其田间工程（道路、沟渠、农门、涵管、桥梁等）和相关的临建工程等1.2配合比设计试验依据《水工混凝土施工规范》 DL/T 5144-2001《水工混凝土试验规程》 SL 352-2006《通用硅酸盐水泥》 GB 175-2007《水工混凝土水质分析试验规程》 DL/T 5152-2001《混凝土配合比及其性能试验要求》江西省水利规划设计院2原材料试验葛山抬田工程混凝土配合比试验所用的原材料由施工方自选后经监理审核批准，初步选定：水泥，高安红狮P.C32.5 、P.O42.5、砂石骨料为邱家石场二级配集料。
