环氧树脂地坪施工要求及方法
基材要求
1?一层或地下室在浇筑混凝土地面之前应做防水层
2?地面结构强度在C25以上
3?地面平坦
4. 混凝土地面要充分干燥、含水率在8%以下
施工方法
一.基材处理
1?清理基材表面杂物、灰尘、油污、金属等
2?用吸尘打磨机进行整体表面粗造化处理
3. 清除松动、空壳基材表层
二.底涂施工
1. 认真做好各项安全措施
2. 确认基材面积、材料型号、材料用量及施工方法
3. 底涂A+B按配比配料搅匀、滚涂或刮涂于基材表面，常温固化6?20小时后可进行中涂施工。（如底涂完全被基材吸收可再涂刮一遍）
三.中涂施工
1. 检查涂完底涂的基材有无坑洼、如有可用中涂加石英砂搅匀进行修补
2. 按配比称量中涂A+B+石英砂搅拌均匀、用相应厚度尺寸的锯齿镘刀披刮，常温固化12小时以后可进行打磨
吸尘工序。
四.批涂施工
1. 中涂打磨吸尘完后，用面层同色中涂或同色平涂加石英粉、滑石粉搅匀披刮
2. 如一遍披刮不够理想、可用吸尘打磨机装上细砂盘打磨后再披刮一遍，直到披刮表层平坦无痕。
五.面层施工
1. 面层一般分为平涂（薄涂）和面涂（自流平）两种涂层
2. 平涂施工主要以滚涂和喷涂两种方法，尤其滚涂要用十字交叉方式涂刷，以便减少滚涂痕迹；根据需要再滚
涂和喷涂一遍、可获得良好的表面效果，常温固化24小时后可上人行走、7天后可进入机械设备。
3. 面涂施工分为镘涂和喷涂两种方法，镘涂要用相应厚度尺寸的锯齿镘刀刮涂，锯齿镘刀可控制厚度和有助于消泡；面涂施工期间要尽可能缩小使用期及交接缝时间，避免产生色差及影响表面效果；面涂最佳施工、固化温度20C?30C，常温固化48小时后可上人行走、7天后可进入机械设备。
地坪养护
1. 新环氧地坪要有足够的养护期，让其充分固化完全、才能获得良好的冲击性和机械性。
2. 低于常温25 C时，养护期应适当延长。
3. 要用柔软工具清理卫生
4. 地面如撒漏化学物质应立即用水冲洗、擦拭干净
5. 地坪如有损伤、可局部修补
注意事项
1. 施工前做好各项安全工作
2. 材料应储存于室内、分类存放、10 °C?30C、注意通风防火安全，避免进水。3?严格按配比配料、搅拌搅匀
4?部分材料内含有颜填料，长时间存放有沉淀倾向，使用前搅拌均匀
5?湿度在80%以上，温度在8C以下应避免施工。
环氧地坪是一种高强度、耐磨损、美观的地板，具有无接缝、质地坚实、耐药品性佳、防腐、防尘、保养方便、维护费用低廉等优点深受大家喜爱。那么它的施工流程是什么呢？ 环氧地坪施工流程：施工准备↓基面打磨↓清洁、检查基底↓环氧底涂涂装↓环氧树脂砂浆层涂装（依设计）↓环氧批土涂装2道↓环氧平涂面漆1道。 环氧地坪施工步骤： 1、基面清理：用机动打磨机磨粗基面的同时，再用手动打磨机清除需要彻底清理的基面； 2、清洁、检查基底：对基面吸尘干净后，检查基底有无裂缝、空壳，如有，则须深层切割清理后用环氧树脂砂浆填补，由于环氧树脂不容水，所以在处理过程中只能进行干处理，清理时不可野蛮敲打，以免敲松边上的基层； 3、环氧树脂底漆涂装：在进行基底处理的同时，可进行环氧底涂涂装，施
工配料时要注意施工进度与用料的平衡，不可一次开料过多，保证材料在涂装时仍符合可使用时间，在胶化前被涂刷完，让材料保持良好的渗透性，保证粘接性能； 4、在底涂固化后，首先用环氧树脂中涂配石英砂镘刮环氧石英砂浆N遍，以增加整个漆膜的厚度加强漆膜的抗压、抗冲击等物理性能； 5、环氧树脂批土中涂：砂浆层固化后，再刮环氧批土2道，封闭砂眼和气孔，打磨腻子并吸尘干净； 6、环氧树脂面涂涂装：打磨中涂层，在确保基面被完全封闭的情况下，按设计要求施工环氧树脂平涂面涂2道，施工时将面涂材料搅拌均匀后滚涂施工；涂装施工的环境要求：施工基面应保持干净、干燥，无其他工程施工交叉作业，室内空气相对湿度宜小于85%，当湿度过大时应停止施工； 7、现场清理维护、地坪养护：面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面，至少48小时后才可允许人进入行走。并不可带进泥沙，
环氧砂浆地坪施工工艺： 一、适用范围： 要求耐磨性强、耐一定冲击性的电器、电子、机械(如汽车、摩托车、电梯、自行车等)、通讯设备、仪器仪表、食品、医药、化工、烟草、饲料、纺织、饮料、服装、家具、塑料、学校及 文体用品等制造车间地面，特别是需要跑叉车、汽车、重手推 车的车道。 二、主要性能： 1、石英砂层、漆层与基面附着力强，粘结牢固，由于使用不同 目数的石英砂分层施工，地面整体绝不会出现分层现象； 2、耐磨度特好，使用持久，且不起尘，可长期经受汽车、叉 车的碾压； 3、耐烫、耐冻、耐酸碱、机械油、化学溶剂的腐蚀，清洁方便； 4、颜色可任意选择，漆面光亮、丰满、绚丽多姿，且通过颜 色的不同组合有利于分区管理； 5、性能好，环氧石英砂中层坚硬、牢固； 6、环氧石英砂中层具有一定的厚度，还可弥补水泥基面不 平整、水泥面松软的缺陷； 7、使用期长，节省开支。 三、技术指标：
四、施工工艺 1、基面处理：打磨、清洁地面及表面浮灰，无粗颗粒和水泥疙瘩。 2、涂刷底漆：用“秀珀”环氧树脂底漆涂刮底漆，起到封闭水泥毛细孔，增强地板漆层间附着力的作用。 3、刮环氧砂浆：用“秀珀”环氧树脂漆与石英砂配成环氧石英砂浆满涂地面，使之填补伸缩缝隙，增加地面的硬度和强度。满刮完石英砂层涂装后用磨光机打磨平整，并清洁。 4、刮涂腻子二遍：用“秀珀”环氧树脂漆与腻子粉调成环氧腻子涂刮地面，再用打磨机打磨平整，并清洁漆面。 5、涂刷色漆：用滚筒涂刷“秀珀”环氧树脂色漆二遍，并清洁地面。 6、涂刷罩面清漆：用“秀珀”环氧罩光漆涂刷一遍，增强漆面的光泽度。 五、剖面图：
环氧自流平地坪施工工艺（无溶剂环氧自流平） 一、适用范围： 要求高度清洁、美观、无尘、无菌的电子电器，微电子行业，实行GMP标准的制药行业，血液制品行业，也可用于学校、办公室、家庭等地坪。 二、性能特点： ?选用无溶剂高级环氧树脂加优质固化剂制成； ?表面平滑，美观，达镜面效果； ?耐酸、碱、盐、油类介质腐蚀，特别是耐强碱性能好； ?耐磨、耐压、耐冲击，有一定弹性。
环氧树脂涂层地面施工方法 1、基层要求 1.1基层须是钢筋结构混凝土，标号不能低于C25。 1.2基层用磨光机抛光，平整度应达到±3mm/2m。 1.3基层黏结强度应大于1.5N/mm2。 1.4混凝土地面基层处理需要至少28 天时间养护。 1.5基层底下必须设有防潮层。 1.6基层含水率必须低于8%。 1.7将施工的基层表面应保持清洁，不允许有赃物或粒子存在。所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。 1.8所有裂缝和凹洞必须采用批准的材料修补。 2、基层准备 2.1使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。 2.2在已抓毛过的基层上安装上述地坪产品。 3、基层处理 3.1目的：清理混凝土地面，保证SEC 涂地板附着力强。 3.2材料：SEC 涂地板基层处理材。 3.3施工机械： 1）日本（LANAX）K30 型无尘打磨机一台 2）日本无尘手提式（LINAX）S-40 研磨机两台 3）德国（PERMA）集尘器一台 4）日本（LANAX）N-2 型吸尘器一台 5）钢质刮片、铲刀、专用清理工具（使用工具视地面情况而定）
4、施工方法： 4.1技术人员在进入现场前，须使用PT—90B 含水率测试仪确定地面含水量，达到8%±2 以下的施工标准后，方可进行以下程序。 4.2施工人员使用钢质刮片、铲刀、专用清理工具将原有素地浮沙、浮浆除去。 4.3确定局部落差较大处，使用日本(LANAX)F22 型无尘打磨机打磨凸起部分。 4.4使用日本(LANAX)K30 型无尘打磨机打磨全部地面，起砂严重区域必须打磨细致。 4.5使用日本无尘手提式(LINAX)S-40 研磨机打磨局部落差较大处。 4.6使用德国（PERMA）集尘器和日本（LANAX）N-2 型吸尘器将地面及边角吸尘干净。 4.7检查混凝土质量情况，如有裂缝并超过1.00mm 的，使用地缝切割机或手提研磨机切割地缝，切割后的地缝的宽度及深度要不小于6.0mm，使用吸尘器清理被切割地缝内的灰尘。 4.8使用基层修补材料修补地面较大的凹窝和切割的地缝。3- 5.注意事项：要求混凝土的含水量应小于8%，以保证SEC 环氧树脂地板与混凝土结合强度。 4.9第一道底漆施工 4.9.1目的 使用黏度较稀的环氧树脂底漆封闭素地，渗透混凝土基层1-3mm确保SEC 地板与混凝土结合。 4.9.2材料：SEC 三组分单色环氧底漆（黏度：涂4 杯.25℃，S.50 -80），厚度：0.1mm4-4. 4.9.3施工工具： 1）便携式搅拌器。
环氧树脂自流平地面施工工艺 一、施工准备 1、材料准备 1.1主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 表1 环氧树脂地流平涂料的技术指标 试验项目技术指标 涂料状态均匀无硬块 涂膜外观平整光滑 干燥时间表干（25℃）≤4 h 实干（25℃）≤24 h 耐磨性(750g/500r），g ≤0.04 附着力（级）≤1 硬度（摆杆法）≥0.6 对比率≥0.87 光泽度（％）≥30 耐冲击性40Kgcm无裂纹、皱纹及剥落现象 耐水性96h无异常 耐碱性（10％NaOH）96h无异常 耐盐水性（10％NaCl）96h无异常 1.2储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。 2、机具准备： 2.1漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 3、基层处理： 3.1施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2含水率测定 含水率的测定有以下几种方法： 1）塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。
环氧地坪施工 环氧地坪施工，是用环氧树脂为主材、固化剂、稀释剂、溶剂、分散剂、消泡剂及某些填料等混合加工而成的环氧地坪漆。 中文名 环氧地坪施工 外文名 epoxy flooring 目录
环氧地坪 环氧地坪也可称为环氧地面，是用环氧树脂为主材、固化剂、稀释剂、溶剂、分散剂、消泡剂及某些填料等混合加工而成的环氧地坪漆，结合特定地坪施工工艺，现场地面装饰施工而成的一类地坪；环氧地坪细分有环氧平涂地坪，环氧砂浆地坪，环氧树脂地坪，环氧自流平地坪，环氧防静电地坪，环氧防腐蚀地坪，环氧防滑地坪，环氧彩砂水磨石地坪等等。 环氧地坪从开始时用于功能性地坪：如防腐、耐磨、防滑，发展到通用的普通工业地坪；除了具有功能性的要求，还具有很好的装饰性的效果。在工业地坪获得广泛应用的基础上，随着人们生活水平的不断提高，现已在家庭装潢中得以推广应用。地坪漆已成为我国发展速度最快的产业之一，适用于各种场地，如：厂房，机房，仓库，实验室，病房，手术室，车间等。 环氧地坪具有耐强酸碱、耐磨、耐压、耐冲击、防霉、防水、防尘、止滑以及防静电、电磁波等特性，颜色亮丽多样，清洁容易。它采用一次性涂覆工艺，不管有多大的面积，都不存在连接缝，而且还是一种无灰尘材料，具有附着力强，耐磨擦，硬度强等特点。 环氧地坪广泛用于电子厂、机械制造厂、五金厂、制药厂、汽车厂、医院、航空、航天基地、实验室、办公室、超级市场、造纸厂、
化工厂、塑料加工厂、纺织厂、烟草厂、糖果厂、酿酒厂、饮料厂、肉联加工厂、停车场等表面涂装。已被国内众多的厂家所接受和使用。施工准备 原材料准备 环氧地坪材料准备：环氧底漆、环氧中涂、环氧面漆、腻子粉、石英砂、稀释剂 施工设备准备 施工设备准备：磨削机、打磨机、铣刨机、抛丸设备、吸尘器、扫把、搅拌机、称量、桶、滚筒、地坪漆（平口、圆口）镘刀、平底刮板。 环氧自流地坪漆在施工的时候有很多需要注意的地方，环氧自流平地坪漆的施工工法和选料并没有固定的标准，欧美、日本、韩国等各国的材料和施工习惯均有不同，在中国大陆这三种工法都有采用，但由于工程价格逐步降低，多层体系因其材料费用低在市场上占了主流。 一、二层涂装系统： 1、选用材料及特点：封闭底漆和无溶剂环氧自流平面涂、石英砂封闭底漆多选用无溶剂型，渗透性和封闭性好;而这种无溶剂环氧自流平面涂通常由环氧树脂、固化剂、颜色和助剂等组成，不含或少含填料，而在现场将甲乙混合后，还须再加一定比例和粒度的石英砂(粉)配成镘涂料浆，用锯齿刮板镘涂后，再用钉子辊筒辊压表面消泡和助流平。
环氧地坪(2mm)施工方案（一）工艺流程 （二）具体施工方法 1、涂装方式 底涂层：滚涂、刷涂
找平层：批刮、抹涂 面涂层：滚涂、刷涂、喷涂 2、施工建议： 整体涂层系统涂装尤为重要，系统涂装中应严格遵循配套方案； 预地坪涂装前的水泥地面应保证强度和坚固程度。 基层平整度以及中层找平程度，会影响最终地坪平整度及面层效果。 3.施工工艺： （1）环氧树脂砂浆地坪工艺要求及材料配置 整体涂层厚度要求外观效果高级平整，丰满度高，色泽均一，美观度强，划线清晰整齐，具体工艺与材料配置如下： 1）地面基层打磨处理 地面除灰、修补、打磨，保证清洁干净； 2）底涂：环氧封固底漆 整体涂装1遍，环氧底漆为:（南亚128树脂） 3）中间增强层：环氧砂浆 整体批刮1-2遍，拌好的砂浆中环氧树脂为:(南亚128树脂） 4）面涂：环氧地坪面漆 面漆滚涂1-2遍，干膜厚度不得低于0.1-0.2mm，环氧面涂为：（南亚128树脂） （2）工艺要求 1）基层要求 1.1、要求基层干燥良好，ph值≤10，基层含水率≤10%。 1.2、要求基层坚固、总体平整、清洁，无起鼓、起砂、松动等现象。 2）环境要求 涂装环境与基面温度为5—35℃，环境湿度不大于75%，无粉尘及其它污染 （3）涂装工艺 1）基层检查 基层是地坪涂装的基础，基层的质量会直接影响涂装地坪的最终效果及使用寿命，所以基层检
查及处理在整个地坪涂装中至关重要。基层必须满足一定要求方可进行地坪涂装。基层地面的检验方法及标准如下： 2）基层处理 （a）目的 提供一定平整度和粗糙度，以提高地坪与基材的附着力。 （b）主要材料及机具 填缝剂、无尘打磨机、角磨机、吸尘器、铲刀等。 （c）施工方法 a）对符合基层要求的地面，使用打磨机配以适宜打磨片对地面进行整体打磨，重点对地面凸起部分进行打磨，以去除地面浮浆等黏结不牢物且打毛基面，然后将地面及边角清理干净。墙裙及防污染部位需做好防护。 b）特殊处理：
山西禹王煤炭气化有限公司硫胺地面防腐工程施工方案 河南省新恒防腐建筑安装有限公司 第一章工程概况
一、建设单位:山西禹王煤炭气化有限公司 二、编制依据:1、现场施工条件； 2、国家现行相关施工及验收规范； 3、建设单位要求的现场施工范围。 三、下列现行中华人民共和国以及省自治区、直辖市或行业的工程建设标准、规范。 1)、建筑防腐蚀工程施工及验收规范 GB50212－2002(1) 2)、工业设备、管道防腐蚀工程施工及验收规范 HGJ 229-1991 3）、建筑施工安全检查标准（JGJ59-99） 4)、建筑机械使用安全技术规程（JGJ33-2001） 5)、施工现场临时用电安全技术规范（JGJ46-88） 6)、现行有效的国家建筑材料标准。 四、工程概况: 1、本工程为山西禹王煤炭气化有限公司硫胺地面防腐花岗岩。 本工程主要位于厂区，施工区域相对于较集中，在建设单位同意情况下可采取封闭施工有利于本工程的现场施工及安全管理。 2、施工范围:本工程施工总面积约800-1000平方防腐花岗岩板。 3、主要材料材质及产地: a、防腐花岗岩:本工程用防腐花岗岩均甲方提供。 防腐衬里等。 b、粘贴材料:采用环氧树脂胶泥粘贴结合层9mm厚、挤缝宽10mm花岗岩板粘贴结合层7mm厚、挤缝8mm。 c、按设计要求采用环氧树脂、花岗岩面层特种防腐蚀材料，技术要求高、工艺复杂。 4、工期:根据本工程特点及工程量，我公司经仔细分析和计划，认为本工程
施工内容虽然比较单一，但工程量比较大,障碍物比较多,基层清理难度比较大,我公司综合考虑自身实力、建设单位清障进度,我公司可以保证在甲方提供施工条件允许开工之日起22天内完成（或按甲方要求）本工程施工，并达到一次验收合格标准。 第二章施工技术专项方案
目录 1.编制依据 (1) 2.工程概况 (1) 3.施工准备 (3) 3.1技术准备 (3) 3.2材料准备 (3) 3.3施工准备 (4) 4.环氧树脂地坪施工工艺 (6) 4.1防静电环氧自流平施工工艺 (6) 4.2环氧自流平地坪施工工艺 (8) 4.3环氧地面漆施工工艺 (9) 4.4防滑环氧树脂地坪（掺石英砂）施工工艺 (10) 4.5细部结点做法 (11) 5.质量标准 (13) 5.1主控项目 (13) 5.2一般项目 (15) 5.3环氧树脂地坪常见问题及处理方法 (16) 6.成品保护措施 (17) 7.安全文明措施 (17) 7.1安全防护 (17) 7.2消防保卫 (19) 7.3现场文明施工及环境保护 (20)
1.编制依据 1.1 中国建筑设计院提供的工程设计图纸（设计号：793） 1.2 地下部分装修施工图纸 1.3 地上部分北京电信F02～F07、中国电信F02～F05装修施工图纸 1.4《建筑长城杯工程质量评定标准》（DBJ/T01-70-2003） 2.工程概况 2.1 本工程建筑面积93903m2，地下部分建筑面积30223m2，地上部分建筑面积63680m2。分为中国电信通信指挥楼、北京电信通信机房楼、地下车库、裙房四部分。中国电信地下四层，地上十四层，北京电信地下四层，地上十八层。 2.2 本工程机房内、地下车库、管井内地面采用环氧自流平地面。环氧自流平是由环氧树脂、稀释剂、固化剂及其他添加剂组成，搅拌后具有流动性或稍加找平的地面用材料。环氧树脂组成成分为：高性能液态环氧树脂、专业环氧树脂固化剂、溶剂、助剂、颜填料等。环氧树脂除了固化剂以外的组份经高速搅拌、研磨后包装为A组份，固化剂为B组份。 本工程选用的环氧自流平地坪种类分为四类：防静电环氧自流平地坪、环氧自流平地坪、环氧地面漆、防滑环氧树脂地坪（掺石英砂）。本工程自流平地面表面要求哑光。地坪颜色共分三类，划分如下：B03、B04层车库为蓝色，代号为WJ-004；B02层车库颜色为绿色，代号为WJ-020；机房、管井内地坪颜色统一为灰色，代号为WJ-038；1#、2#汽车坡道从地面至B02层部分为绿色，B03、B04部分坡道颜色为蓝色，颜色划分线见附图所示。 2.3 环氧树脂地坪施工部位一览表：
环氧地坪施工工艺及流程 （一）车间仓库环氧砂浆地坪施工工艺 1.施工工艺设计 根据有关方面的要求和现场地面平整度的现状，初步设计如下施工工艺：基 层打磨处理，涂刷环氧底涂，批涂环氧砂浆，批涂环氧腻子，滚刷环氧面涂。 2.施工条件 施工现场条件 ? 施工工段能够完全密封，隔离外界环境对现场的污染； ? 在环氧地坪施工期间，工期安排上无交叉作业； ? 施工环境温度≥5℃，相对湿度在85%RH 以下； ? 现场通水、通电(220V 和380V)，照明条件良好。 ? 免费提供施工及生活的用水用电。 ? 免费提供施工所需的仓库及施工人员的住宿场所。 基层混凝土条件 ? 新设混凝土地面已满养护期，且养护达到要求； ? 基层混凝土的强度宜≥C20，且表面无起灰、起砂、粉化、起皮等现象， 地面拉拔强度在0.4 MPa 以上； ? 基层混凝土的表面含水率在8%以下，平整度在4mm/2m 以内； ? 地面符合《建筑地面工程施工及验收规范》要求； ? 地面无附着灰浆、油污、打蜡、严重返碱等现象。 基层 打磨 处理 打磨地面 刮环氧砂浆 环氧底涂 刮环氧腻子 环氧面涂 打磨地面
3.基层打磨处理 基层处理的目的是保证环氧地坪与基层有足够的附着力，使环氧地坪形 成一个良好的整体。 ?采用打磨机彻底、普遍打磨混凝土基层表面，除去表面的浮浆、松动 物及其它残留物，清理出表面的油污等对粘结不利的有机物； ?用环氧砂浆对局部进行点补，并对油污、空鼓、伸缩缝和不规则裂缝 进行处理，切割和填补。 伸缩缝不规则裂缝的处理 伸缩缝的处理： ?地面伸缩缝采用铺贴玻璃纤维布以增强抗裂性的方法，具体操作方法 是：先将伸缩缝清理干净，填充平整，然后在伸缩缝处涂漆时，在伸缩 缝处粘贴宽度20mm左右的玻璃纤维布，再涂装中涂、面漆等。 不规则裂缝的处理： ?用切割机沿裂缝的走向切成“V”型口，并将“V”型后内全部清理干净； ?用毛刷将环氧底涂在清理干净后的“V”型口内涂刷，形成渗透；然后用搅 拌均匀的环氧砂浆将“V”型口填补平整，保持整个地坪一体。 ?待环氧砂浆固化后，用毛刷涂施环氧底涂，对补缝进行再次渗透； ?待环氧砂浆及补缝底涂完全固化后，进行全面打磨工序。 要求：普遍打磨，无遗漏，打磨均匀，清理出上述杂物。 4.环氧底涂施工 环氧底涂的目的是使环氧树脂渗透到基层混凝土中，并与之形成牢固的 粘结，为其之上的其它工序施工提供良好的界面。 施工工序 ?滚涂环氧底涂； ?检查基层处理是否达到要求，在涂施底涂前清理干净地面粉尘；
环氧树脂地面施工工艺及方法 一、施工准备 1、材料准备 1.1 主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 表1 环氧树脂地流平涂料的技术指标 1.2 储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12 个月。 2、机具准备： 2.1 漆刷或滚筒、盛水桶、低转速搅拌器（400 转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2 施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以
免影响下次使用。 3、基层处理： 3.1 施工基层：一层或地下室在浇筑混凝土地面之前应做防水层。 （1）应平整、粗糙，清除浮尘、旧涂层等，达到C25 以上强度，并作断水处理，不得有积水，干净、密实、表面杂物、灰尘、油污、金属等。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 （2）新浇混凝土不得少于4 周，起壳处需修补平整，密实基面需机械方法打磨（用吸尘打磨机进行整体表面粗造化处理），并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。清除松动、空壳基材表层，有坑洞或凹槽处应与1 天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2 含水率测定 混凝土地面要充分干燥、含水率在8%以下。 含水率的测定有以下几种方法： 1）塑料薄膜法（ASTM4263）：把45cm×45cm 塑料薄膜平放在混凝土表面，用胶带纸密封四边16 小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h 后的增重，其值应≤46.8g/m2。 3.3 水分的排除 混凝土含水率应小于9%，否则应排除水分后方可进行涂装。排除水分的方法有以下几种： 1）通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。 2）加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产

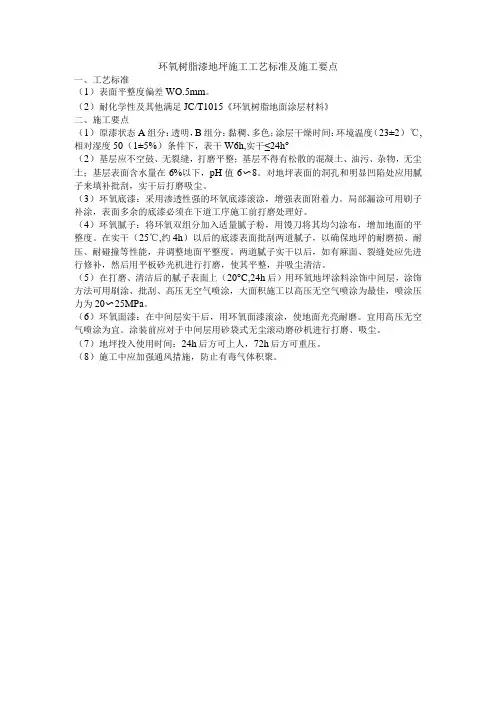

环氧树脂漆地面施工方法 原漆状态A组分：透明，B组分：黏稠、多色；漆层干燥时间：环境温度（23±2）℃，相对湿度50（1±5%）条件下，表干≤6h，实干≤24h。 基层应不空鼓、无裂缝，打磨平整；基层不得有松散的混凝土、油污、杂物，无尘土；基层表面含水量在6%以下，PH值6-8。对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后打磨吸尘。 环氧底漆：采用渗透性强的环氧底漆滚涂，增强表面附着力。局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。 环氧腻子：将环氧双组分加入适量腻子粉，用镘子将其均匀涂布置，增加地面的平整度。在实干（25℃，约4h）以后的底漆表面批刮两道腻子，以确保地坪的耐磨损、耐压、耐碰撞等性能，并调整地面平整度。两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。 在打磨、清洁后的腻子表面上（20℃，24h后）用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20-25Mpa。 环氧面漆：在中间层实干后，用环氧面漆滚涂，使地面光亮耐磨。宜用高压无空气喷涂为宜。涂装前应对中间层用砂袋式无
尘滚动磨砂机进行打磨、吸尘。 地坪投入使用时间：24h后方可上人，72h后方可重压。 施工中应加强通风措施，防止有毒气体积聚。 地面砖地面标准工艺：将砖用干净水浸泡约15min，捞取起待表面无水再进行施工。 基层表面的浮土和砂浆应清理干净，有油污时，应用10%火碱水刷净，并用压力水冲洗干净。 有防水要求的地面防水层完成，蓄水试验无渗漏，隐蔽验收合格；穿楼地面的管洞封堵密实。 相连通的房间规格相同的砖应对缝，确实不能对缝的要用过门石隔开。 图纸设计阶段应考虑各房间、走廊等部位设计尺寸符合地砖模数，铺设前应进行预排，非整砖块材不得小于1/2。有防水要求的地面，应确认找平层己排水放坡，不积水，地面及给水排水管道预埋套管处按设计要求做好防水处理。 板材铺贴前，应对地面基层进行湿润，刷水灰比为1:0.5的水泥素浆，随刷随铺干硬性砂浆结合层，从里往外、从大面往小面摊铺，铺好后用大杠尺刮平，再用抹子拍实找平。采用干硬性砂浆（宜采用1:3）结合层。 一个区段施工铺完后应挂通线调整砖缝，使缝口平直贯通。地砖铺完后24h要洒水1-2次，地砖铺完2天后将缝口和地面清理干净，用水泥浆嵌缝，然后用棉纱将地面擦干净。嵌缝砂浆终
2.0毫米环氧砂浆涂装系统 施工方案 一、基面及环境要求 ◆基面强度C20以上； ◆基面平整度2米靠尺之内偏差不大于3㎜； ◆基面含水率低于8%； ◆基层没有油污污染； ◆不能有空鼓，如有必须先进行预处理； ◆空气湿度在75%以下； ◆施工的环境温度宜在5℃——30℃之间； 二、适用范围： ◆地下停车场、机械、电子、电器、纺织、服装、烟草等企业厂 房的地面及墙面涂装； ◆仓库、维修车间、地下停车场、游泳馆、屠宰车间等特殊场所 的地面及墙面涂装。 三、性能特点： ◆耐冲击、耐压、机械性能佳； ◆防尘、耐磨、硬度好； ◆耐水、耐油、耐轻度酸碱等一般化学腐蚀； ◆无接缝、易清洁保养； ◆色彩多样、具有较好的装饰性。 ◆有高光、半亚光和亚光效果可供选择。
四、技术参数 注：以上技术参数均为实验室标准环境下制样测试所得，仅供参考
五、工艺图： 六、施工步骤 Ⅰ.材料规格 底涂层材料：型号：EP-11A/B 配比：主剂:固化剂=2:1 中涂层材料：型号：EM-400A/B 配比：主剂:固化剂=5:1 硬骨材料：主成份：石英砂 配比：依现场情况与中涂材料配比 使用 面涂层材料：型号：EC-A/B 配比：主剂:固化剂=4:1 产品说明：以上使用材料均为天津储盛科技发展有限公司生产，原材料为荷兰进口，在天津工厂分装调色。 Ⅱ.材料使用及混合 1．搅拌场所必须预先用塑料布铺设，以确保施工现场环境的清洁及施工品质。 2．搅拌使用的容器一般为20升的圆形桶。 3．材料开封后先将A、B组份搅拌均匀，然后倒入搅拌桶使用搅拌机充分混合。 4．混合搅拌时搅拌器应缓慢移动，使材料搅拌均匀，时间约3-5分钟。
防静电型环氧地坪施工工艺 一、性能特点 防静电型环氧地坪是指经过多道涂装，形成1mm-3mm的环氧地坪涂层系统。产品抗静电效力持久，平坦无缝、耐磨耐压、耐酸耐碱、防水耐油，抗冲击力强，抗化学药品、防潮止滑。适用于电子、微电子、通讯、计算机、精密仪器、纺织、印刷、粉体、化学、有机溶剂、瓦斯等一切需防静电场所。 二、基层检查 基层是地坪涂装的基础，基层的质量会直接影响涂装地坪的最终效果及使用寿命， 所以基层检查及处理在整个地坪涂装中至关重要。基层必须满足一定要求方可进行地坪涂装。基层地面的检验方法及标准如下： 表面发黑，说明基层过湿，不宜施工 三、基层处理 1目的 提供一定平整度和粗糙度，以提高地坪与基材的附着力 2主要材料及机具
填缝剂D341ABC 、无尘打磨机、角磨机、吸尘器、铲刀等。 3 施工方法（1）对符合基层要求的地面，使用打磨机配以适宜打磨片对地面进行整体打磨，重点对地面凸起部分进行打磨，以去除地面浮浆等黏结不牢物且打毛基面，然后用吸尘器将地面及边角清理干净。墙裙及防污染部位需做好防护。 （2）特殊处理：如含水率过高，应通风干燥或采取防水处理，局部可采取烘干方式；将地面空鼓及起壳处凿开去除，打磨清理干净后重新浇筑水泥砂浆或用D341ABC 补平； 裂缝的处理是使用地缝切割机或角磨机将裂缝切割成V 型槽，切割后地缝的宽度及深度要不小于60mm,将槽内清理干净后，与地面分割缝一起填充D341ABC填缝剂，必要时辅以100mm 宽耐碱网格布，注意做好边缘防护；地面如有油污类杂质，需用溶剂或机械方法清理干净；与地面有直接接触的底层基层必须做好防水、防潮处理；对于水磨石、瓷砖、大理石等石材的光滑致密基面，应用打磨机或角磨机进行整体打毛以获得均一粗糙的表面；对损坏的混凝土表面修补或找平时应按GB 50212 国家标准要求进行，即当采用细石混凝土找平时，强度等级不应小于C20，厚度不应小于30mm；当施工过程不宜进行上述操作时，可采用环氧树脂砂浆找平；由于水泥标号不够、砂浆配比不合理或是养护不好造成地面强度差，表面松散。应清除后重新浇筑混凝土。 四、封闭底漆施工 1 目的 增强基层强度，抗碱，提高表面附着力。 2 主要材料及机具 环氧地坪专用底漆（D300AB）；便携式搅拌器、钢质刮片、橡胶刮片、辊筒等。 3 施工方法 按规定比例将D300AB 两组分充分搅拌均匀，熟化20 分钟后，采用辊涂或刮涂的方式涂装底漆1?2道，边角等形状复杂的部位宜采用刷涂。要求涂布均匀、完整，使底涂充分浸润混凝土，不应有漏涂和堆积等现象。 五、环氧砂浆层施工 1 目的找平地面，提高地坪涂层强度，增强地坪的耐磨性与抗压性。 2 主要材料及机具
环氧树脂地坪漆施工方法及标准 一、地面表层的处理 1、新竣工的工业地坪必须经过一定的养护后方可施工,约28天。 2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 3、彻底清除表面的油污,用克油王清洗剂处理。 4、清除积水,并使潮处彻底干燥。 5、表面的清洁需用无尘清扫机及大型吸尘器来完成。 6、平整的表面允许空隙为2~2.5mm,含水量在6%以下,PH值6~80。 7、地坪表面的打毛,需用无尘打磨机来完成,并用吸尘器彻底清洁。 8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮,实干后,打磨吸尘。 二、涂饰封闭涂料 1、在处理清洁、平整的砼表面,采用高压无气喷涂或辊涂,环氧封闭底涂料一道。 2、环氧封闭漆有很强的渗透性,在涂刷底漆时应加入一定量的稀释剂,使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准。 3、局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。 三、批刮批刮料
1、在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法,以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能,并调整地面平整度。 2、用100~200目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均匀、刮平,此道主要用于增强地面的耐磨及抗压性能。 3、用砂袋式无尘滚动磨砂机打磨第1道腻子,并吸尘清洁。 4、用200—270目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均 匀、刮平,此道主要用于增强地面的耐磨及平整度。 5、用砂袋式无尘滚动磨砂机打磨第2道腻子,并吸尘清洁。 6、两道腻子实干以后,如有麻面、裂缝处应先进行修补,然后用平板砂光机进行打磨,使其平整,并吸尘清洁。 7、石英砂使用目数由现场工程师根据地面具体情况确定。 四、涂饰地坪中间层 1、在打磨、清洁后的腻子表面上(20℃,24小时)用环氧地坪涂料涂饰中间层,涂饰方法可用刷涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳,喷涂压力为20~25Mpa。 2、此遍可使地面更趋于平整,更便于发现地面仍存在的缺陷,以便下一面层施工找平。 3、此遍还方便甲方对设备安装等的安排。 五、涂饰地坪面层
环氧地坪漆相信大家在各种工厂车间里面都见过，究其原因主要是该地坪漆不仅具有美观整洁易维护和抗磨能力强等特点，且具有优异的抗渗、抗冻、耐盐、耐碱及耐弱酸防腐蚀等性能。但说到施工工艺，很多客户确不太了解，现整理了具体的施工工艺，一起来了解一下吧。 1、基面清理：用机动打磨机磨粗基面的同时，再用手动打磨机清除需要彻底清理的基面; 2、清洁、检查基底：对基面吸尘干净后，检查基底有无裂缝、空壳，如有，则须深层切割清理后用环氧树脂砂浆填补，由于环氧树脂不容水，所以在处理过程中只能进行干处理，清理时不可野蛮敲打，以免敲松边上的基层。 3、环氧树脂底漆涂装：在进行基底处理的同时，可进行环氧底涂涂装，施工配料时要注意施工进度与用料的平衡，不可一次开料过多，保证材料在涂装时
仍符合可使用时间，在胶化前被涂刷完，让材料保持良好的渗透性，保证粘接性能; 4、在底涂固化后，首先用环氧树脂中涂配石英砂镘刮环氧石英砂浆N遍，以增加整个漆膜的厚度加强漆膜的抗压、抗冲击等物理性能; 5、环氧树脂批土中涂：砂浆层固化后，再刮环氧批土2道，封闭砂眼和气孔，打磨腻子并吸尘干净。 6、环氧树脂面涂涂装：打磨中涂层，在确保基面被完全封闭的情况下，按设计要求施工环氧树脂平涂面涂2道，施工时将面涂材料搅拌均匀后滚涂施工;涂装施工的环境要求：施工基面应保持干净、干燥，无其他工程施工交叉作业，室内空气相对湿度宜小于85%，当湿度过大时应停止施工; 7、现场清理维护、地坪养护：面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面，至少48小时后才可允许人进入行走。并不可带进泥沙，
漆膜完全固化一般需7天时间，期间应避免进行其他工程施工、搬运、安装等施工。 以上就是工厂车间环氧地坪漆有关施工工艺的介绍，希望对有需要的朋友有所帮助。同时，为保障施工效果即安全，施工现场的环境温度应在在5~35℃，低温固化剂在-10℃以上，相对湿度大于80%不能施工，并在涂料施工后，应立即清洗有关设备和工具。
环氧树脂地坪漆施工 1、工艺流程 基层打磨→环氧树脂砂浆修补及底漆满涂→养护→电动打磨，清理→环氧树脂修补→第一层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第二层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第三层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第四层面漆喷涂（最后一道面漆一般不用打磨）→养护。 2、基层处理 用机械打磨或喷砂的方法除去混凝土表面的浮浆。对于混凝土表面的裂缝或蜂窝、麻面以及拉墙螺杆用的锥体孔等缺陷，要进行修补处理。对于混凝土裂缝，要沿裂缝方向将其切成V型开口，将松动石子、骨料等精除等待修补；对于混凝土表面的气囊、针孔等缺陷用小锤扩成V型开口等修补；对于拉墙螺杆用的锥体孔及较大的混凝土缺陷（孔隙深度大于50mm），要用干砂浆或混凝土修补，进行必要养护，至干透为止。修补后的混凝土表面要用强力打磨法将混凝土表面打磨平整，用高压空气将表面清理干净最终使混凝土表面粗糙、均匀、干净，用手触摸时无灰尘和其它杂质，以利于下层涂漆的施工。 3、环氧树脂砂浆修补混凝土基层及满涂 1）用环氧树脂砂浆填补混凝土表面经处理后产生的V型开口，使混凝土表面形成一个平面，待修补的环氧树脂砂浆干燥后，在整个混凝土表面满刮一层环氧树脂砂浆，以盖住混凝土表面微小的缺陷。环氧树脂砂浆干透后，用平板砂光机将表面打磨平整。 2）打磨好的表面存在的小缺陷时，可用环氧树脂面漆C/L890直接修补；打磨好的表面存在在较大的缺陷时，要用环氧树脂砂浆修补，修补完、干燥后进行打磨直至满足要求。 3、环氧树脂的拌和 保证环氧树脂主剂与硬化剂按体积比1:1拌和均匀，要求用机械搅拌（少量时可采用手工工具拌各），搅拌时间1-2分钟。且拌和好的环氧树脂要在2小时内用完。 4、环氧树脂面漆施工 1）按体积比1:1将C/L890的主剂与硬化剂混合并搅拌均匀后，掺入体积配合比为15%的2#或33#稀释剂（一般夏季常用2#，其它季节用33#），充分混合搅拌均匀后即可使用。对于大面积涂层，采用真空喷涂机施工环氧树脂，在规定的厚度范围内，每层环氧树脂都采用纵向一遍，横向一遍
环氧地坪漆施工方法
目录 一、编制依据 (2) 二、施工安排 (2) 三、环氧自流平地坪漆构造设计 (2) 四、施工准备 (2) 五、施工工艺流程及操作要点 (5) 六、质量标准 (11) 七、成品保护措施 (11) 八、安全保证措施及文明施工 (11)
一、依据 1、环氧树脂自流平地面工程技术规程GB/T50589-2010。 2、JGJT175-2009 自流平地面工程技术规程。 3、《建筑设计防火规范》GB50016-2014 4、《建筑内部装修设计防火规范》GB50222-2015 5、《人民防空工程设计防火规范》GB50098-2009 二、施工安排 1、施工现场安排：根据现场施工条件，按顺序依次施工，施工完一个区域，再进行下一个区域施工。 2、根据面层面积确定详细的材料使用计划，按进度要求及现场实际情
况提报物资计划，做到材料分批进场分批领用，做好材料防潮防晒措施。 3、劳动力安排：根据现场实际情况及进度计划的顺利完成，具体劳动力安排如下： 三、环氧地坪漆及水泥自流平构造设计 1、环氧地坪涂层应包括底涂层、中涂层和面涂层。各层厚度见下表： 四、施工准备 1、施工前准备工作： （1）对待施工基面进行强度、平整度的检查，以确定底涂用量及是否需要补强处理； （2）选取约1m2有代表性的基面试验底涂的施工性能及实际用量； （3）丈量实际施工面积、计算每种材料用量控制范围是否超过备料量，如果备料量不够则及时补足； （4）划分施工区域、封闭现场，做好人流、物流的分流控制计划措施，充分考虑施工时对环境设施的影响，特别是门把手、通风口、消防装置等；
环氧地坪 编制单位：安徽美地地坪工程技术有限公司 联系人：钟明 手机： 一、环氧地坪产品介绍 1、主要原材料 环氧树脂：选用台湾南亚（NPEL-128）生产的双酚A液态环氧树脂。 固化剂：选用美国气体化工公司（AIR PRODUCTS）生产的无溶剂高性能环氧固化剂； 助剂：选用德国毕克公司（BYK）和德国迪高公司（DEGO）生产的系列消泡剂、流平剂、润湿分散剂、表面改善剂； 颜料：选用美国杜邦公司（DUPONT）生产的钛白粉、德国德固萨公司（DEGUSSA）生产的系列颜料。 2、特点 整体成型后无尘、无缝、平整、光洁，具有优异的机械强度和良好的耐化学品性能以及耐水性能，易于清洁，有多种色彩外观可供选择。 3、素地处理： 对原地面进行专业机械刨除及打磨处理，对起砂部分打磨铲除，清扫浮尘，再采用磨面机械处理水泥地基面，使地面平整、无脱落、无粉化等情况。打磨处理施工结束后，
依据地面情况对于含水率进行测试，可采用地坪测湿仪或依据专业人员的经验，将一块2m*2m的完整薄膜平铺在地面上，薄膜底部置干燥纸，四周密封。72小时后，取出干燥纸，若可点燃则可施工；不可点燃或断续则不可施工。对于含水率高的地面一般可采用高压火枪喷烤地面或用水性环氧底漆处理地面。油层薄的可用稀释剂先进行清洗，油层厚的地面则采用水泥自流平打底方案处理。 4、环氧渗透底漆施工： A、将甲乙两组份的环氧树脂渗透树脂底漆混合后，用专业手提式搅拌机充分搅拌均 匀，滚涂或批刮在清扫干净的地面上，待其充分渗透后，如发现局部发白、漏涂或无光亮，依情况可以局部再滚涂一次，以保证底涂的密封效果； B、起砂地坪由分两次涂布底漆： 第一次涂布底漆时，对混合后材料加入20%乙醇，第二次涂布时对混合后的材料加入5%的乙醇，使底漆能渗透深层固化，以保证底涂的密封渗透效果。 5、环氧树脂中涂施工（一遍腻子） 环氧树脂中涂施工方法： 按照环氧树脂地坪漆的配比要求，先将中涂主剂加入硬化剂混合，充分搅拌均匀后，加入适量的石英砂，充分搅拌均匀，倒在地面上，以镘刀全面做一层批覆，填平局部破损处，使表面平整。加入石英砂的中涂砂浆须一次整体施工结束，施工过程中，用镘刀齿尖除去大泡并挑去杂质颗粒物，间隔48小时待地面硬化干燥后全面砂磨，再以吸尘器吸净地面灰尘，然后进行一道石英粉中涂砂浆的施工。 对于地面开裂处，须进行多次修复，以保证整体的一致性和环氧地坪的抗拉性，保证
环氧树脂地坪漆施工技术交底 一、施工准备 1、施工准备 使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。 2、作业准备、施工条件 (1)基层用磨光机抛光，平整度应达到±3mm/2m。 (2)基层黏结强度应大于1.5N/mm2。 (3)混凝土地面基层处理需要至少28 天时间养护。 (4)基层底下必须设有防潮层。 (5)基层含水率必须低于8%。 (6)将施工的基层表面应保持清洁，不允许有赃物或粒子存在。所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。 (7)施工前检查是否达到“六面光”(四面墙、吊顶和地面均已完工)，然后才能进场施工，室内应保证光线明亮，室内环境温度应不低于4°，湿度不高于60%，若现场不能满足上述条件应对材料进行技术处理。 3、材料要求 (1)第一道底漆为三组分单色环氧底漆（黏度：涂4 杯.25℃，S.50-80），厚度：0.1mm； (2)第二道底漆为双组分单色环氧底漆（黏度：涂4 杯.25℃，S.120-160），厚度：0.1mm； (3)面漆厚度为0.6mm； 二、施工说明 1、施工程序 基层处理→刷底漆→满刮腻子→刷地面漆2～3道→罩光清漆（无要求时可以取消）→固化养护7天以上。 2、基层处理 地面基层要求平整、清洁、干燥（表面含水率不大于6%）基层不得有起壳和较大的眼孔、裂缝、凹凸不平和起砂现象。 楼体的混凝土地面必须经过一定的养护期后方能施工，夏季需三星期，冬季需六星期。基层起壳、起砂应重新返工，洞孔和明显凹陷处应填补平整。砂轮打磨机清除表面的水泥浮浆，以及粘附的垃圾杂物。
环氧树脂地坪施工方案 一、环氧树脂材料的选择 为确保本次环氧地坪的工程质量和今后很长一段时期内的产品质量，我们选择我公司生产的“宇江”牌环氧树脂材料，其主要原材料全部产自台湾南亚树脂。 环氧树脂地面涂料产品质量特点主要表现在以下几个方面： 1、树脂色泽浅，液态树脂无色透明，固态树脂为纯白色； 2、环氧当量变化幅度小； 3、分子量比较集中； 4、挥发物杂质含量低； 5、水解氯及Na含量低； 6、固态树脂长时间不变色，不会出现某些产品几年后泛黄的现象。 二、“宇江”牌环氧树脂材料特性 1、优异的耐腐蚀性能。由于环氧树脂成膜后的分子链上含有很稳定的碳-碳键和醚键和苯环，结构致密，屏蔽性好，经固化后抗渗透性能优异，具有耐水性、耐盐雾性、耐油性，还有优良的耐化学药品性； 2、有良好的附着力。因涂膜分子中含有的极性较大的羟基与相临界面产生引力，如与金属表面上的游离键起反应，而形成牢固的化学元素键，因而大大地加强了涂膜的附着力，扩大了对底材的适应性； 3、具有较好的物理机械性。成膜后分子结构中的苯环上羟基已被醚化，所以质量稳定，涂膜刚柔结合，耐磨性好，耐重压、耐冲击，涂料固体含量高。 4、固化过程中没有小分子副产物的生成，不会产生气体，因此还具有体积收缩性小，热膨胀系数低、无裂缝。
5、涂层不但介电性和电绝缘性好，而且防潮防水性能优异，热老化性好。 环氧树脂涂料，是世界公认的高性能涂料，广泛应用于机械性能要求高的区域、机械厂、五金厂、车道、汽车飞机修理厂。 三、施工工艺 1)施工准备阶段 材料准备 环氧地坪底漆，环氧地坪中涂，，环氧面涂，石英砂，石英粉等。 2）对混凝土地面的要求 环氧地坪施工的基面一般应符合GB50212-91中规定，合格的混凝土基层指标应符合如下规定：基层应干燥、平整、不起砂，同时基层表面不能潮湿和油污，油、油漆残迹、化学品及水泥浮浆等，都应被清除。混凝土强度应大于，含水率应小于8%，水泥地面平整度应小于2mm/M，表面要求坚硬、平整、不得有脱层、裂缝、油污、油漆残迹、化学品、水泥浮浆、坑洞及起砂等现象，并应做断水处理。对伸缩缝填充物应选择环氧砂浆等对环氧树脂材料粘结较好的填缝材料，避免使用油膏、沥青等材质。沥青等材质因其质地较软，受潮易龟裂，且表面光滑，粘结性差，故不推荐使用。 3）无溶剂环氧树脂地坪施工工艺 施工环境；施工现场相对湿度应低于RH85%，温度在5℃以上。无其它工种交叉施工作业。 1.地面处理 用金刚石磨机打磨整个地面，使基层形成开放毛孔的吸收性底层，清扫干净。如混凝土基层存在凹坑，采用环氧砂浆填平修补，自然养护干后打磨平整。 2.封底（2道） 在处理好的地坪基层上涂刷环氧地坪底漆，环氧地坪底漆按甲、乙组分2：1的重量比用量具准确计量产搅拌均匀。采取滚涂或刮涂的方法在处理好的基层上刮环氧地坪封闭底漆，涂刷应均匀，厚薄一致，确保封底漆完全涂满地面，8
