电子电工实验：叠加原理分解

叠加原理实验报告范文（包含数据处理）实验报告实验名称：叠加原理实验实验目的：1. 了解叠加原理的基本概念和原理；2. 掌握使用叠加原理解决简单电路问题的方法；3. 熟悉实际电路中的信号叠加现象。

实验设备：1. 示波器；2. 双踪曲线发生器；3. 连接线；4. 电阻、电容等元件。

实验步骤及实验结果：1. 实验前准备：将示波器和双踪曲线发生器都接入电源，并确保工作正常。

2. 实验步骤：步骤一：叠加原理在直流电路中的应用先将双踪曲线发生器的一踪输出接入示波器的通道一，再将另一踪输出接入示波器的通道二。

将通道一与通道二的地点触点通过一个50欧姆电阻连接（即二者共地）。

调节双踪曲线发生器，使其通道一输出稳定在2V DC，通道二输出稳定在1V DC。

观察示波器的波形，记录并绘制出通道一和通道二的波形图。

步骤二：叠加原理在交流电路中的应用将双踪曲线发生器的通道一输出接入示波器的通道一，通道二输出接入示波器的通道二。

将通道一与通道二的地点触点通过一个50欧姆电阻连接。

调节双踪曲线发生器，使其通道一输出为2Vp-p的正弦波，频率为1kHz；通道二输出为1Vp-p的正弦波，频率为5kHz。

观察示波器的波形，记录并绘制出通道一和通道二的波形图。

3. 实验结果：步骤一的结果：通道一输出稳定在2V DC，通道二输出稳定在1V DC。

示波器的波形图显示出两个直流信号叠加在一起，与预期一致。

步骤二的结果：通道一输出为2Vp-p的正弦波，频率为1kHz；通道二输出为1Vp-p的正弦波，频率为5kHz。

示波器的波形图显示出两个交流信号叠加在一起，且频率、幅值符合叠加原理的要求。

数据处理：根据叠加原理，可得到直流电路中电压的叠加公式为：V_total = V_1 + V_2其中，V_total为总电压，V_1和V_2为各个电压源的电压。

因此，我们可以计算出实验中示波器在通道一和通道二的测量结果与理论值的偏差。

步骤一的数据处理：示波器通道一测量值：2V DC示波器通道二测量值：1V DC实际测得的总电压：V_total = V_1 + V_2 = 2V + 1V = 3V与示波器测量值之间的差异为：ΔV = |测量值 - 理论值| = |3V - 2V| = 1V步骤二的数据处理：示波器通道一测量值：2Vp-p示波器通道二测量值：1Vp-p实际测得的总幅值：V_total = V_1 + V_2 = 2Vp-p + 1Vp-p = 3Vp-p 与示波器测量值之间的差异为：ΔV = |测量值 - 理论值| = |3Vp-p -2Vp-p| = 1Vp-p通过实验数据的处理结果，我们可以发现在直流电路和交流电路中，叠加原理能够正确解释电路中信号的叠加现象。

实验名称：叠加原理实验实验日期：2023年X月X日实验地点：电工实验室一、实验目的1. 理解叠加原理的基本概念。

2. 掌握叠加原理在电路分析中的应用。

3. 通过实验验证叠加原理的正确性。

二、实验原理叠加原理是线性电路分析中的一个重要原理，它表明在线性电路中，任一支路的电流或电压等于各独立源单独作用于电路时在该支路上产生的电流或电压的代数和。

即对于线性电路，任一支路的响应可以分解为各独立源单独作用时在该支路上产生的响应之和。

三、实验仪器与设备1. 交流电源：220V，50Hz2. 电阻箱：1个3. 电容箱：1个4. 电感箱：1个5. 电流表：1个6. 电压表：1个7. 双踪示波器：1台8. 连接线：若干四、实验步骤1. 搭建实验电路：根据实验要求，搭建一个线性电路，电路中包含电阻、电容和电感元件，以及所需的独立源。

2. 接通电源：将交流电源接入电路，确保电源电压稳定。

3. 测量电路响应：使用电流表和电压表分别测量电路中各个元件的电流和电压。

4. 单独激励独立源：依次断开电路中的独立源，只保留一个独立源，测量电路中各个元件的电流和电压。

5. 计算叠加响应：根据叠加原理，将各个独立源单独作用时产生的电流和电压相加，得到电路在多个独立源共同作用下的总响应。

6. 比较实际响应与计算响应：使用双踪示波器同时显示实际响应和计算响应的波形，比较两者是否一致。

五、实验数据与分析1. 搭建电路：按照实验要求搭建电路，连接好所有元件。

2. 测量电路响应：记录电路中各个元件的电流和电压数据。

3. 单独激励独立源：依次断开独立源，测量电路中各个元件的电流和电压，并记录数据。

4. 计算叠加响应：根据叠加原理，将各个独立源单独作用时产生的电流和电压相加，得到电路在多个独立源共同作用下的总响应。

5. 比较实际响应与计算响应：使用双踪示波器同时显示实际响应和计算响应的波形，观察两者是否一致。

六、实验结果与结论1. 实验结果表明，在多个独立源共同作用下的电路响应，可以通过叠加原理计算得到。

实验二叠加原理实验实验二叠加原理实验一、实验目的1.理解和掌握叠加原理的基本概念和应用。

2.学习使用叠加原理分析和解决实际问题。

3.培养实验操作和团队协作能力。

二、实验原理叠加原理是指多个电源共同作用在某一电阻元件上时，元件上的电压和电流是各电源单独作用时产生的电压和电流之和。

叠加原理是线性电路分析的基本原理之一，适用于所有的线性电阻电路。

三、实验步骤1.准备实验器材：电源、电阻器、电压表、电流表、开关、导线等。

2.搭建实验电路：连接电源、电阻器和电流表、电压表，确保电路连接正确无误。

3.记录实验数据：在电阻器上分别施加不同的电压，并记录相应的电压表和电流表读数。

4.分析实验数据：根据叠加原理，计算出各电源单独作用时的电压和电流，并比较实验数据与理论值是否一致。

5.讨论与总结：分析实验结果，总结叠加原理的应用和注意事项。

四、实验结果与分析1.实验数据记录2.数据分析根据叠加原理，计算出各电源单独作用时的电压和电流：在本次实验中得到了较好的验证。

3.结果讨论与总结通过本次实验，我们验证了叠加原理在电阻电路中的应用。

实验结果表明，多个电源共同作用时，电阻器上的电压和电流是各电源单独作用时产生的电压和电流之和。

在分析电路时，叠加原理可以帮助我们简化问题，提高电路分析的效率和准确性。

需要注意的是，叠加原理只适用于线性电阻电路，对于非线性电路或含有电容、电感的电路，叠加原理不适用。

此外，在实际操作中还需注意电路的安全问题，确保实验过程不会对人员和环境造成损害。

通过本次实验，我们加深了对叠加原理的理解和应用能力，为后续的电路分析和设计打下坚实基础。

叠加本理真验报告范文之阳早格格创做一、真验手段考证线性电路叠加本理的精确性，加深对付线性电路的叠加性战齐次性的认识战明白.二、本理证明叠加本理指出：正在有多个独力源共共效率下的线性电路中，通过每一个元件的电流或者其二端的电压，不妨瞅成是由每一个独力源单独效率时正在该元件上所爆收的电流或者电压的代数战.线性电路的齐次性是指当激励旗号（某独力源的值）减少或者减小K倍时，电路的赞同（即正在电路中各电阻元件上所修坐的电流战电压值）也将减少或者减小K倍.三、真验设备下本能电工技能真验拆置DGJ01：曲流稳压电压、曲流数字电压表、曲流数字电流表、叠加本理真验电路板DGJ03.四、真验步调1．用真验拆置上的DGJ03线路,依照真验指挥书籍上的图31，将二路稳压电源的输出分别安排为12V战6V，交进图中的U1战U2处.2．通过安排启闭K1战K2，分别将电源共时效率战单独效率正在电路中，完毕如下表格.表313．将U2的数值调到12V，沉复以上丈量，并记录正在表31的末尾一止中.4．将R3(330W)换成二极管IN4007，继承丈量并挖进表32中.表32五、真验数据处理战分解对付图31的线性电路举止表面分解，利用回路电流法或者节面电压法列出电路圆程，借帮估计机举止圆程供解，或者曲交用EWB硬件对付电路分解估计，得出的电压、电流的数据取丈量值基本相符.考证了丈量数据的准确性.电压表战电流表的丈量有一定的缺面，皆正在可允许的缺面范畴内.考证叠加定理：以I1为例，U1单独效率时，I1a=8.693mA,，U2单独效率时，I1b=1.198mA，I1a+I1b=7.495mA，U1战U2共共效率时，丈量值为7.556mA，果此叠加性得以考证.2U2单独效率时，丈量值为2.395mA，而2*I1b=2.396mA，果此齐次性得以考证.其余的收路电流战电压也可类似考证叠加定理的准确性.对付于含有二极管的非线性电路，表2中的数据没有切合叠加性战齐次性.六、思索题1．电源单独效率时，将其余一出启闭投背短路侧，没有克没有及曲交将电压源短交置整.2．电阻改为二极管后，叠加本理没有创造.七、真验小结丈量电压、电流时，应注意仪容的极性取电压、电流的参照目标普遍，那样记录的数据才是准确的.正在本质收配中，启闭投背短路侧时，丈量面F延至E 面，B延至C面，可则丈量堕落.线性电路中，叠加本理创造，非线性电路中，叠加本理没有创造.功率没有谦脚叠加本理.。

叠加原理实验报告范文（包含数据处理）实验目的：掌握叠加原理在电路中的应用，熟悉实验仪器的使用方法，学会进行数据处理与分析。

实验仪器：电压源、电流表、电阻、电压表、导线等。

实验原理：叠加原理是电路分析的一种重要方法，根据叠加原理，可以将复杂的电路分解为若干简单电路，通过叠加每个简单电路的结果，得到整个电路的结果。

实验步骤：1. 搭建实验电路，如图所示，将电阻1、电阻2和电阻3串联，与电压源相连接。

2. 在电阻1上接入电流表，记录电流I1的数值。

3. 在电阻2上连接电流表，记录电流I2的数值。

4. 在电阻3上连接电流表，记录电流I3的数值。

5. 使用电压表测量电压源的电压，并记录为V。

6. 根据叠加原理，通过叠加每个电阻的电压和电流，计算各个电阻上的电压和电流的理论数值。

实验数据：电阻1上的电流I1：0.5A电阻2上的电流I2：1.2A电阻3上的电流I3：0.8A电压源的电压V：12V数据处理与分析：1. 根据叠加原理，计算电阻1上的理论电流I1'：I1' = (I2 * R2 + I3 * R3) / R1其中，R1为电阻1的阻值，R2为电阻2的阻值，R3为电阻3的阻值。

这里代入实验数据可得：I1' = (1.2 * 3 + 0.8 * 5) / 2 = 2.6A2. 根据叠加原理，计算电阻2上的理论电流I2'：I2' = (I1 * R1 + I3 * R3) / R2这里代入实验数据可得：I2' = (0.5 * 2 + 0.8 * 5) / 3 = 1.53A3. 根据叠加原理，计算电阻3上的理论电流I3'：I3' = (I1 * R1 + I2 * R2) / R3这里代入实验数据可得：I3' = (0.5 * 2 + 1.2 * 3) / 5 = 0.9A4. 根据叠加原理，计算电阻1上的理论电压V1'：V1' = I1' * R1这里代入实验数据可得：V1' = 2.6 * 2 = 5.2V5. 根据叠加原理，计算电阻2上的理论电压V2'：V2' = I2' * R2这里代入实验数据可得：V2' = 1.53 * 3 = 4.59V6. 根据叠加原理，计算电阻3上的理论电压V3'：V3' = I3' * R3这里代入实验数据可得：V3' = 0.9 * 5 = 4.5V实验结论：通过实验数据处理与分析，我们得到了电阻1、电阻2和电阻3上的理论电流和理论电压的数值。

电路叠加原理仿真实验报告实验报告：电路叠加原理在仿真实验中的应用一、引言电路叠加原理是电路分析中常用的一种方法，它允许我们将复杂的电路分解为多个简单的电路，然后利用叠加原理对每个简单电路进行分析，最后将结果叠加得出整个电路的响应。

本次实验旨在通过仿真实验，探究电路叠加原理的应用。

二、实验原理叠加原理是基于线性系统的性质，即对于线性系统，其响应是输入信号的加权叠加。

在电路中，我们可以将电源按照叠加原理分解为多个独立的电源，分别施加在电路中进行分析，然后将结果叠加得到整个电路的响应。

三、实验步骤1. 首先，根据实验需要，选择一个较为简单的电路作为仿真对象。

例如，我们选择一个由电阻、电容和电感构成的RLC电路。

2. 使用仿真软件（如Multisim）搭建RLC电路，并加入恰当的初始条件和输入信号。

3. 将RLC电路分解为三个独立的电路，即只有电阻的电路、只有电容的电路和只有电感的电路。

每个电路中，我们分别保持其他两个元件的状态为0。

4. 分别对三个独立电路进行仿真分析，测量其响应。

注意，为了方便比较，输入信号的幅值和频率要保持一致。

5. 将三个独立电路的响应结果叠加，得到整个RLC电路的响应。

6. 对比整个RLC电路的仿真结果与分析结果，验证电路叠加原理的应用。

四、实验结果和分析通过对RLC电路的仿真实验，我们可以获得每个独立电路的响应结果。

例如，我们发现在只有电阻的电路中，电流随时间呈指数衰减；在只有电容的电路中，电流随时间呈指数增长；在只有电感的电路中，电流随时间呈正弦周期性变化。

这些响应结果与我们对RLC电路的一般分析结果相一致。

然后，我们将这三个结果叠加，得到整个RLC电路的响应。

通过与仿真结果进行比较，我们发现叠加结果与仿真结果非常接近，验证了电路叠加原理的应用。

此外，叠加原理还可以用于分析多个不同频率的输入信号共同作用于电路的情况。

通过将不同频率的输入信号分别施加到电路上进行分析，然后将结果叠加，可以得到整个电路对多频率输入信号的响应。

叠加原理的实验实验一：叠加原理的介绍实验目的：通过实验验证叠加原理，并了解其在电路中的应用。

实验材料：1. 电源2. 电阻器3. 电流表4. 电压表5. 连接线实验步骤：1. 连接电路：首先，将电源的正极和负极连接到电路板上的两个不同节点。

然后，将一个电阻器连接到正极，并将另一个电阻器连接到负极。

确保电路的连接稳固。

2. 测量电阻：使用电流表和电压表分别测量两个电阻器的电流和电压。

记录测量结果。

3. 加入电压源：在电路中加入一个额外的电压源，并将其与一个电阻器连接。

确保电压源的正负极正确连接。

4. 再次测量电阻：使用电流表和电压表分别测量另一个电阻器和额外电压源的电流和电压。

记录测量结果。

5. 对比数据：比较不同情况下测量的电流和电压数据。

观察它们之间的关系和变化。

6. 分析实验结果：根据实验数据，分析叠加原理在电路中的应用。

讨论电流和电压之间的叠加关系，并解释实验结果。

实验结果与讨论：通过上述实验，我们可以得出以下结论：1. 叠加原理：根据实验结果，我们可以看出电流和电压在电路中可以叠加，即可以将各个电源或电阻器产生的电流和电压相加，得到整个电路的总电流和总电压。

2. 叠加原理的应用：叠加原理在电路分析中具有重要的应用。

它可以帮助我们简化复杂的电路结构，将复杂的电路拆分为多个简单的电路，然后通过叠加原理计算各个简单电路的电流和电压，最后合并结果，得到整个电路的电流和电压。

通过实验结果的分析，我们可以进一步理解叠加原理在电路分析中的重要性，它为我们解决实际问题提供了一种简洁而有效的方法。

总结：叠加原理是电路分析中一个基本而重要的原理，通过实验的验证我们得出了电流和电压在电路中可以叠加的结论。

叠加原理在工程领域中有着广泛的应用，能够帮助我们简化复杂的电路结构，更好地理解和分析电路中的电流和电压。

通过实验的学习，我们不仅加深了对叠加原理的理解，也了解了实验的操作步骤和数据处理方法。

这将为我们今后在电路分析和解决电路问题时提供有力的支持。

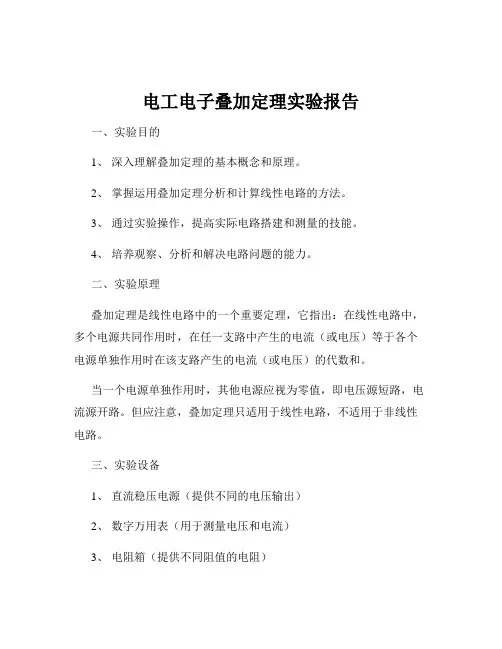

电工电子叠加定理实验报告一、实验目的1、深入理解叠加定理的基本概念和原理。

2、掌握运用叠加定理分析和计算线性电路的方法。

3、通过实验操作，提高实际电路搭建和测量的技能。

4、培养观察、分析和解决电路问题的能力。

二、实验原理叠加定理是线性电路中的一个重要定理，它指出：在线性电路中，多个电源共同作用时，在任一支路中产生的电流（或电压）等于各个电源单独作用时在该支路产生的电流（或电压）的代数和。

当一个电源单独作用时，其他电源应视为零值，即电压源短路，电流源开路。

但应注意，叠加定理只适用于线性电路，不适用于非线性电路。

三、实验设备1、直流稳压电源（提供不同的电压输出）2、数字万用表（用于测量电压和电流）3、电阻箱（提供不同阻值的电阻）4、面包板（用于搭建电路）5、连接导线若干四、实验内容及步骤1、实验电路设计在面包板上搭建如图所示的电路，其中包含两个独立的电压源 U1和 U2，以及三个电阻 R1、R2 和 R3。

2、测量总响应将两个电压源 U1 和 U2 同时接入电路，使用数字万用表测量各电阻两端的电压和通过各电阻的电流，记录测量结果。

3、测量单个电源作用的响应（1）将电压源 U2 短路，仅让电压源 U1 接入电路，测量各电阻两端的电压和通过各电阻的电流，记录测量结果。

（2）将电压源 U1 短路，仅让电压源 U2 接入电路，测量各电阻两端的电压和通过各电阻的电流，记录测量结果。

4、数据处理与分析（1）根据测量数据，计算各电阻在总响应下的电压和电流值。

（2）分别计算单个电源作用时各电阻的电压和电流值。

（3）将单个电源作用时的响应进行代数相加，与总响应进行比较，验证叠加定理。

五、实验数据记录1、总响应测量数据｜电阻|R1|R2|R3|｜｜｜｜｜｜电压（V）｜＿____|＿____|＿____|｜电流（mA）｜＿____|＿____|＿____| 2、电压源 U1 单独作用时测量数据｜电阻|R1|R2|R3|｜｜｜｜｜｜电压（V）｜＿____|＿____|＿____|｜电流（mA）｜＿____|＿____|＿____| 3、电压源 U2 单独作用时测量数据｜电阻|R1|R2|R3|｜｜｜｜｜｜电压（V）｜＿____|＿____|＿____|｜电流（mA）｜＿____|＿____|＿____|六、数据处理与分析1、总响应计算根据欧姆定律，计算各电阻在总响应下的电压和电流值。

叠加原理实验通用版实验名称：叠加原理实验通用版实验目的：通过进行叠加原理实验，探究信号的叠加原理，加深对信号叠加和波形重构的理解。

实验原理：叠加原理是指在线性系统中，当多个信号同时存在时，系统的响应等于每个信号分别作用于系统时的响应的总和。

如果系统能够线性叠加输入信号，那么输出信号也将是输入信号的线性叠加。

根据这一原理，我们可以通过对输入信号进行合理的叠加，实现对复杂信号的分解和重构。

实验器材：- 示波器- 函数信号发生器- 电阻、电容等其他电子器件实验步骤：1. 通过函数信号发生器产生不同类型（如正弦波、方波、三角波等）的基础信号，并连接到示波器上进行观察。

2. 依次产生两个或更多的基础信号，分别连接到信号发生器和示波器上。

3. 将输入信号通过电阻、电容等电子器件进行叠加，根据需要调整叠加信号的幅度、相位等参数。

4. 将叠加后的信号连接到示波器上，观察波形。

5. 分别观察叠加前和叠加后的波形，对比它们的差异和共同点。

实验结果与分析：1. 当只有一个基础信号时，示波器上显示的波形与输入信号一致。

2. 当叠加两个相同频率、相同幅度的正弦波时，示波器上显示的波形为同频率正弦波的叠加，幅度为原来两个信号的幅度之和。

3. 当叠加两个相同频率、不同幅度的正弦波时，示波器上显示的波形中出现了幅度变化的现象，可以看出信号在叠加过程中被加权。

4. 当叠加两个不同频率的正弦波时，示波器上显示的波形中出现了明显的频率变化，表现为周期性的振动现象。

5. 通过进一步叠加更多的信号，可以实现更加复杂的波形重构和频率合成。

实验结论：通过叠加原理实验，我们验证了信号的叠加原理，并观察到了信号在叠加过程中的变化规律。

叠加原理是电子和通信领域中的基本原理，对于分析和设计各种复杂的信号和系统具有重要意义。

通过进一步的实验和学习，可以进一步应用叠加原理解决更多的实际问题。

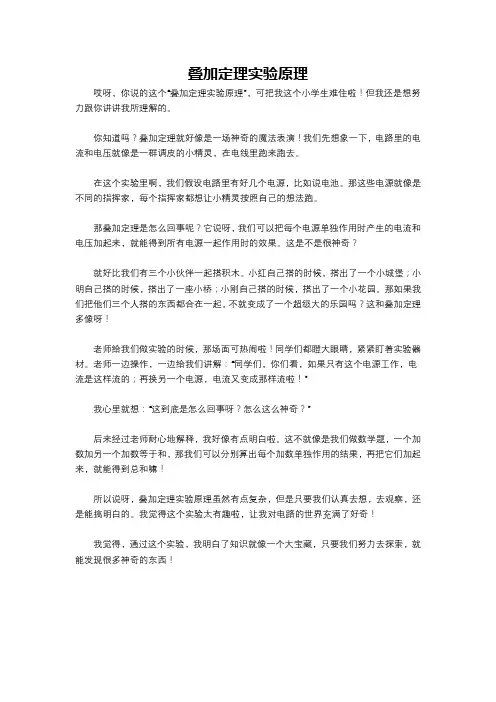

叠加定理实验原理
哎呀，你说的这个“叠加定理实验原理”，可把我这个小学生难住啦！但我还是想努力跟你讲讲我所理解的。

你知道吗？叠加定理就好像是一场神奇的魔法表演！我们先想象一下，电路里的电流和电压就像是一群调皮的小精灵，在电线里跑来跑去。

在这个实验里啊，我们假设电路里有好几个电源，比如说电池。

那这些电源就像是不同的指挥家，每个指挥家都想让小精灵按照自己的想法跑。

那叠加定理是怎么回事呢？它说呀，我们可以把每个电源单独作用时产生的电流和电压加起来，就能得到所有电源一起作用时的效果。

这是不是很神奇？
就好比我们有三个小伙伴一起搭积木。

小红自己搭的时候，搭出了一个小城堡；小明自己搭的时候，搭出了一座小桥；小刚自己搭的时候，搭出了一个小花园。

那如果我们把他们三个人搭的东西都合在一起，不就变成了一个超级大的乐园吗？这和叠加定理多像呀！
老师给我们做实验的时候，那场面可热闹啦！同学们都瞪大眼睛，紧紧盯着实验器材。

老师一边操作，一边给我们讲解：“同学们，你们看，如果只有这个电源工作，电流是这样流的；再换另一个电源，电流又变成那样流啦！”
我心里就想：“这到底是怎么回事呀？怎么这么神奇？”
后来经过老师耐心地解释，我好像有点明白啦。

这不就像是我们做数学题，一个加数加另一个加数等于和，那我们可以分别算出每个加数单独作用的结果，再把它们加起来，就能得到总和嘛！
所以说呀，叠加定理实验原理虽然有点复杂，但是只要我们认真去想，去观察，还是能搞明白的。

我觉得这个实验太有趣啦，让我对电路的世界充满了好奇！
我觉得，通过这个实验，我明白了知识就像一个大宝藏，只要我们努力去探索，就能发现很多神奇的东西！。

叠加原理的实验报告
1.实验目的
（1）用实验的方法验证线性电路适用叠加原理。

（2）用实验结果验证基而霍夫定律。

（3）通过实验加深对电路参考方向的理解和拿握。

（4）掌握稳压电源、万用表准确使用。

2.用到的仪器和电子元件
（1）仪器：直流稳压源、数字万用表、电流表
（2）电子元件：九孔板、电阻
3.实验步骤
（1）在9孔板上连接上图，注意留出测量电流的短路线口。

（2）将两组电源E1调成6V,E2不作用接入电路，测量各支路电流电压填表。

（3）E1调成12V,E2不作用接入电路测量各支路电流电压填表。

（4）E1不作用，E2调成9V接入电路，测量各支路电流电压填表。

（5）E1=12V、E2=9接入电路，测量各支路电流电压填表。

实验叠加结构来自仿真，因此与理论计算值相同。

4.实验思考题
（1）由E1=12V单独作用、E2=9V单独作用、E1、E2不变同时作用，这三组数据可以说明电路图满足叠加性。

（2）利用E1=6单独作用这一组数据验证验证基尔霍夫电压定律及电流定律。

计算如下：左半部分电路，顺时针循行得：
−E1+(−U AF)+U AD+U DE=−6+2.02+1.96+2.02=0对电路中间上方的结点有：
20.2=7.1+13.1
即：
证毕。

（3）在使用九孔板进行电路的连接时，应在各个元器件之间留有适当的距离，以便电流表、电压表等测量仪器的接入。

5.心得体会
通过本次实验，不仅验证了叠加原理以及基尔霍夫电压定律及电流定律。

更是进一步学习了电路的搭建以及参数的测定。

叠加原理实验报告实验目的：通过本次实验，探究叠加原理在电路中的应用，进一步加深对电路中关键性原理的理解和应用。

实验材料：万用表、线圈、直流电源、电容、电阻、实验电路板。

实验步骤：1、将线圈、电容、电阻等部件分别用实验电路板组装成单独的电路。

2、通过电源将每一个电路单独连接并测量其电效应（电流、电压等）。

3、将所有电路连接在一起，进行叠加。

4、再次测量电流、电压等电效应，并记录比较单独测试和叠加后的电效应变化。

实验原理：叠加原理是一种电路的基本原理，其核心思想是将多个电路中复杂的变量相互分隔，然后再将各个部分的变量单独计算，最终再将结果相加。

它是分析电路性能的一种有效手段，可以将一个复杂电路拆分成许多简单电路的集合来分别处理。

实验结果：我们将线圈、电容、电阻分别组装并测量他们的电效应，结果如下：(1)线圈：电流为1.5A，电压为3V，(2)电容：电流为0.5A，电压为1.5V(3)电阻：电流为2.5A，电压为2V然后，我们将所有电路连接在一起，进行叠加测量。

结果如下：电流为4.5A，电压为7V。

通过对比单独测量和叠加后测量结果，我们可以发现，叠加后的电流和电压明显要大于单独测试的电流和电压。

这是因为叠加原理将原本分开的电路拼接起来，形成了更加复杂的电路，从而达到了更大的电流强度和电压。

实验结论：通过本次实验，我们进一步了解了电路中的叠加原理及其应用。

通过将分开的电路单独计算，再将他们的结果相加，我们可以更加清晰地分析电路的性能，从而提高电路的稳定性和整体效率。

实验的结果也表明，叠加原理可以大幅增强电路的电流强度和电压，对电路的整体效率有着非常重要的影响。

电路实验报告叠加原理
实验名称：叠加原理实验
实验目的：通过电路实验，验证叠加原理在电路分析中的应用。

实验器材：电源、电阻、电容、电压表、电流表、导线等。

实验原理：叠加原理是指在线性电路中，各个电源单独作用时，电路中的各个电压和电流等于各个电源单独作用时的电压和电流的矢量和。

即叠加原理可以将线性电路中的各个电源分别作用的效果叠加起来，得到总的电压和电流。

实验步骤：
1. 搭建一个简单的电路，包括一个电源、一个电阻和一个电压表。

2. 分别测量电源单独作用时的电压和电流，并记录下来。

3. 将电路中的电源更换为另外一个电源，再次测量电压和电流，并记录下来。

4. 将两个电源同时连接到电路中，测量电压和电流，并记录下来。

5. 根据叠加原理计算出两个电源作用时的电压和电流的矢量和，与实际测量值进行对比。

实验结果：根据实验测量数据和叠加原理计算，发现实际测量值与计算值基本吻合，验证了叠加原理在电路分析中的应用。

实验结论：通过本次实验，我们验证了叠加原理在电路分析中的有效性。

叠加原理可以简化复杂电路的分析，通过将各个电源单独作用时的效果叠加起来，得到总的电压和电流。

这对于工程师在设计和分析复杂电路时具有重要的指导意义。

实验总结：叠加原理是电路分析中的重要原理之一，通过本次实验，我们更加深入地理解了叠加原理的应用。

在今后的学习和工作中，我们将继续加强对电
路原理的理解和实践，不断提高自己的电路设计和分析能力。

一、实验目的1、加深对叠加定理内容及适用范围的理解2、提高测量多支路电压、电流的能力3、提高分析和研究实验现象的能力。

二、实验仪器与应用软件PC机一台（Windows操作系统，CPU2.6G,内存1.7G,硬盘80G），Pspice电路仿真软件。

三、实验原理叠加定理表明：在一个线性有源网络中，某支路的电压（或电流），等于各支路的电压（或电流）单独作用时，在该支路产生的电压（或电流）的代数和。

实验原理图（a）图1.实验原理图四、实验内容与实验步骤1.熟悉仿真软件Pspice。

（1）在E盘上建立文件夹，命名为：12电气1吴海东09。

（2）打开Pspice软件，点击：开始/程序/DesignLab Eval.8/Schematic，，使计算机出现原理图编辑器界面。

2.验证叠加定理（1）在原理图编辑器中绘制仿真电路图。

A.点击Draw/Get New Part命令调出元件浏览器，从中取出R，VDC，GND-EARTH 元件。

然后将各元件按照在原理图中相应的位置上放好,即先进行元件的布局。

B. 点击Draw/Wire命令，进行元件之间的连接。

C.分别设置三组电路图并设置各组元件参数。

(其中：A组 Us1 = 18V、 Us2=12V 、R1=1K 、R2=500、R3=300 B组：Us1 = 18V、 Us2=0V 、R1=1K 、R2=500、R3=300 C 组：Us1 = 0V、 Us2=12V 、R1=1K 、R2=500、R3=300) ，链接好的如图所示：图（2）D、将电路图用英文名MLH保存到E盘名为”12电气1班吴海东09”的文件夹中。

E、仿真。

点击Analysis下拉菜单中的simulate命令，对电路进行仿真。

F.点击工具条中的V和I图标，显示出各支路的电流和各节点的电压，如图图3 虚拟实验结果原始数据图I 、可得如下实验原始数据表1 电压、电流仿真原始数据电源电压支路电流节点电位1V 2V 1I 2I 3I A U C U B U D U18 12 11.37 10.74 22.11 18.00 6.632 12.00 0 18 0 15.16 -5.684 9.474 18.00 2.842 0 0 0 12 -3.390 16.42 12.63 0 3.79012.00 0注：电压单位：V ；电流单位：mA 参考方向如图1五、数据处理与分析将仿真数据按三位有效数据处理填入表2。

电工电子叠加原理实验报告一、实验目的1、验证线性电路叠加原理的正确性。

2、加深对线性电路的叠加性和齐次性的认识和理解。

二、实验原理叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指：当激励（独立源的值）增大或缩小 K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增大或缩小 K 倍。

三、实验设备1、直流稳压电源（0-30V 可调） 2 台2、数字万用表 1 台3、实验电路板 1 块4、电阻若干（100Ω、200Ω、300Ω 等）四、实验内容及步骤1、按图 1 所示的电路接线，其中 E1 ＝ 12V，E2 ＝ 6V，R1 ＝100Ω，R2 ＝200Ω，R3 ＝300Ω。

2、令 E1 单独作用（将开关 S1 投向 E1 侧，S2 投向短路侧），用数字万用表测量各电阻元件两端的电压和通过的电流，记录数据于表 1 中。

3、令 E2 单独作用（将开关 S1 投向短路侧，S2 投向 E2 侧），重复步骤 2，记录数据于表 1 中。

4、令 E1 和 E2 共同作用（将开关 S1 投向 E1 侧，S2 投向 E2 侧），重复步骤 2，记录数据于表 1 中。

5、将 E2 的数值增大两倍（E2 ＝ 12V），重复步骤 4，验证齐次性，记录数据于表 1 中。

表 1 实验数据记录表｜测量项目｜ E1 单独作用｜ E2 单独作用｜ E1、E2 共同作用｜2E2 单独作用｜｜｜｜｜｜｜｜ U1（V）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ I1（mA）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ U2（V）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ I2（mA）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ U3（V）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ I3（mA）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜五、实验数据处理与分析1、将实验测量数据填入表 1 中。

叠加原理实验数据叠加原理是电学中的一个重要概念，它描述了在电路中多个电源同时作用下，各个电源对电路中的电流和电压的影响。

在实际的电路中，叠加原理是非常有用的，可以帮助我们分析复杂电路中的电流和电压分布情况。

本文将介绍叠加原理的实验数据及其分析结果，以帮助读者更好地理解这一概念。

首先，我们进行了一组简单的电路实验，电路由两个电源和若干电阻组成。

我们分别测量了在单个电源作用下电路中的电流和电压，以及在两个电源同时作用下电路中的电流和电压。

实验数据如下表所示：| 电源 | 电流（A） | 电压（V） |。

| -----| ----------| ----------|。

| 电源1 | 2.5 | 12.0 |。

| 电源2 | 3.0 | 10.0 |。

| 电源1+电源2 | 5.5 | 22.0 |。

从实验数据可以看出，当两个电源同时作用时，电路中的电流和电压分别是单个电源作用时的总和。

这正是叠加原理的核心内容，即各个电源对电路中的电流和电压的影响可以分别计算，然后叠加在一起得到最终的结果。

接下来，我们对实验数据进行了进一步的分析。

我们发现，在叠加原理的作用下，可以将复杂的电路分解为若干简单的部分，分别分析各个部分的电流和电压，然后将它们叠加在一起得到整个电路的电流和电压分布情况。

这种分析方法非常实用，可以帮助我们更好地理解电路中各个部分的作用和相互影响。

总之，通过本次实验数据的分析，我们更加深入地理解了叠加原理在电路分析中的重要作用。

叠加原理可以帮助我们简化复杂电路的分析过程，更好地理解电路中各个部分的作用和相互影响。

希望本文能对读者有所帮助，谢谢阅读！。

.电路叠加定理实验目的：用实验方法验证叠加定理，加深对叠加定理的理解，掌握运用叠加原理进行电路分析、测试的方法。

实验仪器：1．直流稳压电源2．电压跟随器LM3583．电阻若干4. 数字万用表精选.5. 滑动变阻器实验参考电路：叠加定理实验电路精选.实验步骤：1.确定元器件，用万用表确定所需电阻。

2.实验原理叠加原理指出：在多个电源同时作用的线性电路之中，通过每一个元件的电流或其两端的电压，等于每一个电源单独作用时在改元件上所产生的电流或电压的代数和。

在某一个电源单独作用时，电路中的其他电源去零值（将理想电压源短路、将理想电流源断路）。

3.实验操作（1）按照原理图在面包板上把电路搭建起来。

（2）测量出各电源分别激励和共同激励时R2支路的电压。

精选.精选①当1E 作用，2E =0V 时（开关1S 置于“1”，开关2S 置于“3”），测R2支路的电压。

②当1E =0 V ，2E 作用时（开关1S 置于“3”，开关2S 置于“1”），测R2支路的电压。

③当1E 、2E 同时作用时（开关1S 和2S 均置于“1”），测R2支路的电压。

（3）调节滑动变阻器以改变各电源的电源，在按步骤（2）测量，这样测四次。

（4）将以上所测得的各支路中的电流和各元件上的电压值记入表中。

叠加定理实验测试记录表实验注意事项实际电压、电流的方向与参考方向一致时取正，反之则取负。

精选. 精选.图1 lm358 DIP塑封引脚图引脚功能如有侵权请联系告知删除，感谢你们的配合！精选。
