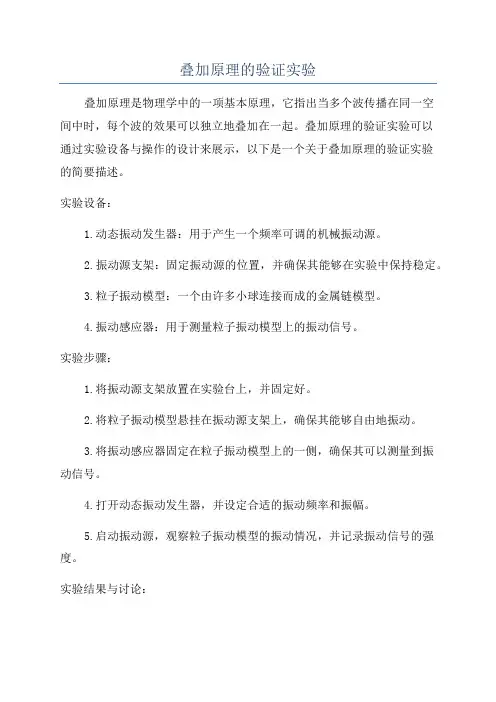

叠加原理的验证

叠加原理的验证实验叠加原理是物理学中的一项基本原理，它指出当多个波传播在同一空间中时，每个波的效果可以独立地叠加在一起。

叠加原理的验证实验可以通过实验设备与操作的设计来展示，以下是一个关于叠加原理的验证实验的简要描述。

实验设备：1.动态振动发生器：用于产生一个频率可调的机械振动源。

2.振动源支架：固定振动源的位置，并确保其能够在实验中保持稳定。

3.粒子振动模型：一个由许多小球连接而成的金属链模型。

4.振动感应器：用于测量粒子振动模型上的振动信号。

实验步骤：1.将振动源支架放置在实验台上，并固定好。

2.将粒子振动模型悬挂在振动源支架上，确保其能够自由地振动。

3.将振动感应器固定在粒子振动模型上的一侧，确保其可以测量到振动信号。

4.打开动态振动发生器，并设定合适的振动频率和振幅。

5.启动振动源，观察粒子振动模型的振动情况，并记录振动信号的强度。

实验结果与讨论：在实验中，粒子振动模型上的每个小球代表一个独立的波源，而振动发生器则是另一个波源。

根据叠加原理，当两个波源同时存在时，它们在同一空间中的效果可以叠加在一起。

因此，在实验中，我们期望观察到振动发生器产生的波与粒子振动模型上的波相互干涉的现象。

通过实验，我们可以观察到以下现象：1.当振动发生器的频率与粒子振动模型的固有频率相同时，振动信号强度较大。

这表明波与波相互增强，叠加在一起的效果使得振动明显增强。

2.当振动发生器的频率与粒子振动模型的固有频率不同时，振动信号强度较小。

这表明波与波相互抵消，叠加在一起的效果使得振动减弱甚至消失。

通过这些观察结果，我们可以验证叠加原理的实验效果，即当多个波传播在同一空间中时，每个波的效果可以独立地叠加在一起。

总结：通过上述的实验验证，我们可以得出结论，即叠加原理能够正确地描述多个波传播在同一空间中时的叠加效果。

这项简单的实验不仅能给学生提供对叠加原理的直观理解，还能帮助他们巩固对波动学知识的理解。

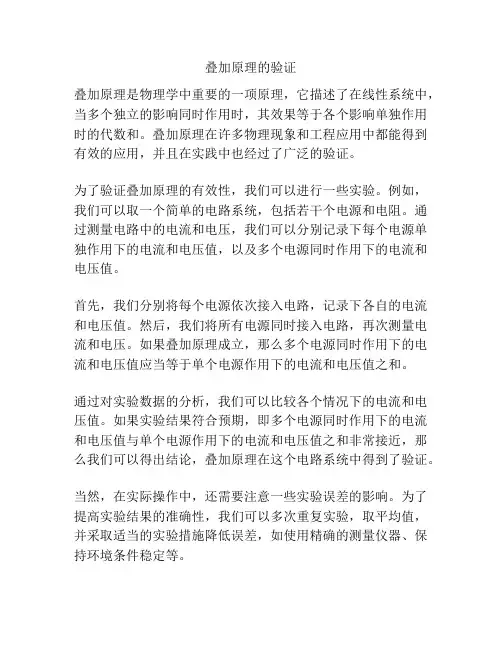

叠加原理的验证
叠加原理是物理学中重要的一项原理，它描述了在线性系统中，当多个独立的影响同时作用时，其效果等于各个影响单独作用时的代数和。

叠加原理在许多物理现象和工程应用中都能得到有效的应用，并且在实践中也经过了广泛的验证。

为了验证叠加原理的有效性，我们可以进行一些实验。

例如，我们可以取一个简单的电路系统，包括若干个电源和电阻。

通过测量电路中的电流和电压，我们可以分别记录下每个电源单独作用下的电流和电压值，以及多个电源同时作用下的电流和电压值。

首先，我们分别将每个电源依次接入电路，记录下各自的电流和电压值。

然后，我们将所有电源同时接入电路，再次测量电流和电压。

如果叠加原理成立，那么多个电源同时作用下的电流和电压值应当等于单个电源作用下的电流和电压值之和。

通过对实验数据的分析，我们可以比较各个情况下的电流和电压值。

如果实验结果符合预期，即多个电源同时作用下的电流和电压值与单个电源作用下的电流和电压值之和非常接近，那么我们可以得出结论，叠加原理在这个电路系统中得到了验证。

当然，在实际操作中，还需要注意一些实验误差的影响。

为了提高实验结果的准确性，我们可以多次重复实验，取平均值，并采取适当的实验措施降低误差，如使用精确的测量仪器、保持环境条件稳定等。

总的来说，通过实验验证叠加原理的有效性是一种可行的方法。

叠加原理的验证结果对于物理学和工程学的研究与应用具有重要的意义，并且可以为我们更好地理解和解决实际问题提供指导。

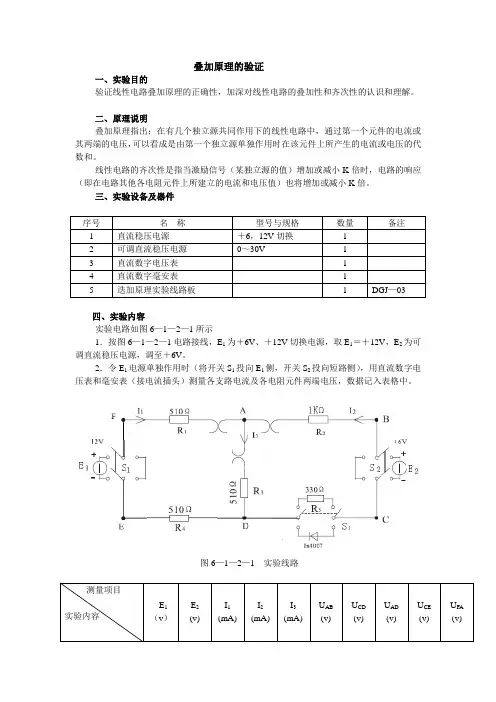

叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明叠加原理指出：在有几个独立源共同作用下的线性电路中，通过第一个元件的电流或其两端的电压，可以看成是由第一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。

三、实验设备及器件四、实验内容实验电路如图6—1—2—1所示1．按图6—1—2—1电路接线，E1为＋6V、＋12V切换电源，取E1＝＋12V，E2为可调直流稳压电源，调至＋6V。

2．令E1电源单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端电压，数据记入表格中。

图6—1—2—1 实验线路3．令E2电源单独作用时（将开关S1投向短路侧，开关S2投向E2侧），重复实验步骤2的测量和记录。

4．令E1和E2共同作用时（开关S1和S2分别投向E1和E2侧），重复上述的测量和记录。

5．将E2数值调至＋12V，重复上述第3项的测量并记录。

6．将R5换成一只二极管IN4007（即将开关S3投向二极管D侧）重复1～5 的测量过程，数据记入表格中。

五、实验报告1．叠加原理中E1、E2分别单独作用，在实验中应如何操作？可否直接将不作用的电源（E1或E2）置零（短接）？2．实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？3．根据实验数据验证线性电路的叠加性与齐次性。

4．各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据进行计算并作结论。

5．通过实验步骤六及分析表格中数据你能得出什么样的结论？注意：1．用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“＋、—”呈的记录。

2．注意仪表量程的及时更换。

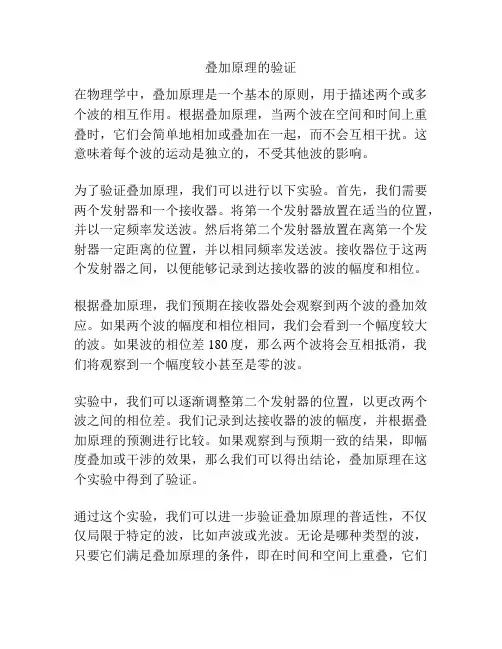

叠加原理的验证
在物理学中，叠加原理是一个基本的原则，用于描述两个或多个波的相互作用。

根据叠加原理，当两个波在空间和时间上重叠时，它们会简单地相加或叠加在一起，而不会互相干扰。

这意味着每个波的运动是独立的，不受其他波的影响。

为了验证叠加原理，我们可以进行以下实验。

首先，我们需要两个发射器和一个接收器。

将第一个发射器放置在适当的位置，并以一定频率发送波。

然后将第二个发射器放置在离第一个发射器一定距离的位置，并以相同频率发送波。

接收器位于这两个发射器之间，以便能够记录到达接收器的波的幅度和相位。

根据叠加原理，我们预期在接收器处会观察到两个波的叠加效应。

如果两个波的幅度和相位相同，我们会看到一个幅度较大的波。

如果波的相位差180度，那么两个波将会互相抵消，我们将观察到一个幅度较小甚至是零的波。

实验中，我们可以逐渐调整第二个发射器的位置，以更改两个波之间的相位差。

我们记录到达接收器的波的幅度，并根据叠加原理的预测进行比较。

如果观察到与预期一致的结果，即幅度叠加或干涉的效果，那么我们可以得出结论，叠加原理在这个实验中得到了验证。

通过这个实验，我们可以进一步验证叠加原理的普适性，不仅仅局限于特定的波，比如声波或光波。

无论是哪种类型的波，只要它们满足叠加原理的条件，即在时间和空间上重叠，它们
就会按照叠加原理进行相互作用。

这个实验证明了叠加原理的重要性，以及在波动现象的研究和应用中的广泛适用性。

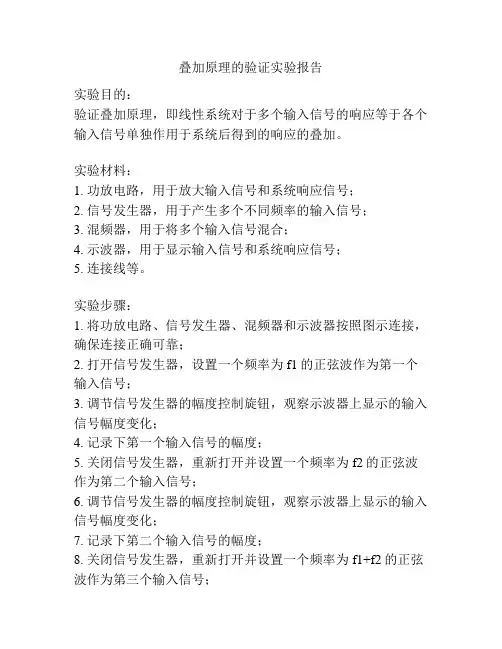

叠加原理的验证实验报告实验目的：验证叠加原理，即线性系统对于多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。

实验材料：1. 功放电路，用于放大输入信号和系统响应信号；2. 信号发生器，用于产生多个不同频率的输入信号；3. 混频器，用于将多个输入信号混合；4. 示波器，用于显示输入信号和系统响应信号；5. 连接线等。

实验步骤：1. 将功放电路、信号发生器、混频器和示波器按照图示连接，确保连接正确可靠；2. 打开信号发生器，设置一个频率为f1的正弦波作为第一个输入信号；3. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；4. 记录下第一个输入信号的幅度；5. 关闭信号发生器，重新打开并设置一个频率为f2的正弦波作为第二个输入信号；6. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；7. 记录下第二个输入信号的幅度；8. 关闭信号发生器，重新打开并设置一个频率为f1+f2的正弦波作为第三个输入信号；9. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；10. 记录下第三个输入信号的幅度；11. 连接信号发生器的输出端与功放电路的输入端，并设置输入信号的频率为f1；12. 打开功放电路，观察示波器上显示的系统响应信号；13. 记录下系统响应信号的幅度；14. 重复步骤12和13，分别设置输入信号的频率为f2和f1+f2；15. 将第一个输入信号的幅度、第二个输入信号的幅度、第三个输入信号的幅度以及相应频率下的系统响应信号的幅度整理成表格。

实验结果：输入信号的频率（Hz）输入信号的幅度系统响应信号的幅度f1 A1 B1f2 A2 B2f1+f2 A3 B3实验结论：根据叠加原理，系统对多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。

通过实验验证，实验结果表明，在相同幅度的输入信号下，系统响应信号的幅度等于各个输入信号的幅度的叠加。

叠加原理的验证实验(电工学实验).doc
叠加原理是电工学中非常重要的基本原理，它指出在一个线性的、稳态的电路中，每个电源单独作用时，电路中的电流、电势及功率等物理量可以按照其单独作用时的结果来计算。

换句话说，如果一个电路中有多个电源作用，那么每个电源都可以看做是单独作用的，而整个电路中电流、电势及功率等物理量的总和就是所有单独作用结果的代数和。

为了验证叠加原理的正确性，我们可以进行如下的实验：
【实验材料】：
1.电源：直流电源和交流电源各一台；
2.电阻：10欧姆、20欧姆、30欧姆、40欧姆、50欧姆、60欧姆、70欧姆、80欧姆、90欧姆、100欧姆共10个，分别编号为R1-R10；
3.万用表：VC8145A型数字台式万用表一台。

1.将直流电源连接至一个电阻上，用万用表测量该电阻上的电流和电势（电压），记录下来。

3.将两次测量所得的电流和电势相加，得到该电路中的总电流和总电势（电压）。

4.将上述实验步骤中使用的电阻换成另一个电阻，并重复步骤1-3，直至所有的电阻都被测量完毕。

1.在连接电路时要注意正确连接，以免损坏电源和电阻等器件。

2.测量电阻、电流和电势（电压）时要仔细操作，防止出现测量误差。

3.在交流电路中，要注意相位的影响，以免对测量结果产生影响。

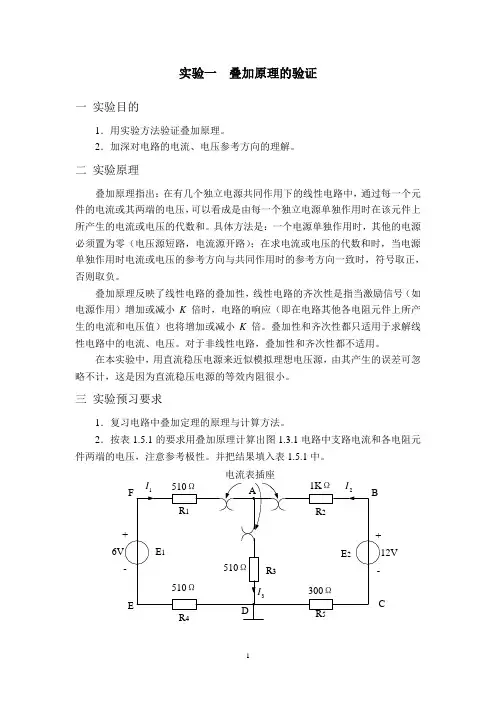

实验一叠加原理的验证一实验目的1．用实验方法验证叠加原理。

2．加深对电路的电流、电压参考方向的理解。

二实验原理叠加原理指出：在有几个独立电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立电源单独作用时在该元件上所产生的电流或电压的代数和。

具体方法是：一个电源单独作用时，其他的电源必须置为零（电压源短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。

叠加原理反映了线性电路的叠加性，线性电路的齐次性是指当激励信号（如电源作用）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所产生的电流和电压值）也将增加或减小K倍。

叠加性和齐次性都只适用于求解线性电路中的电流、电压。

对于非线性电路，叠加性和齐次性都不适用。

在本实验中，用直流稳压电源来近似模拟理想电压源，由其产生的误差可忽略不计，这是因为直流稳压电源的等效内阻很小。

三实验预习要求1．复习电路中叠加定理的原理与计算方法。

2．按表1.5.1的要求用叠加原理计算出图1.3.1电路中支路电流和各电阻元件两端的电压，注意参考极性。

并把结果填入表1.5.1中。

电流表插座图1.3.1叠加原理的电路图四实验设备电工实验台数字万用表五实验要求1．实验电路如图1.3.1所示，在实验台中找到对应的实验电路并检查各电源、电阻参数值是否与电路图一致。

2．在电路图中接入需要的电压表和电流表，当E1、E2共同作用时进行测量，记录表中各读数。

3．当E1单独作用时，记录表中各数据。

4．当E2单独作用时，记录表中各数据。

表1.5.1叠加原理的记录表六实验思考题1．根据实验数据，进行分析、比较，来验证线性电路的叠加性，总结实验结论。

2．在验证叠加原理实验数据中，各电阻器件所消耗的功率能否用叠加原理计算得出？试用实验数据进行计算并作说明。

七实验注意事项（1）实验时，电路中所有的电流的参考方向应与图1.3.1保持一致，电压的参考方向应与表1.5.1保持一致。

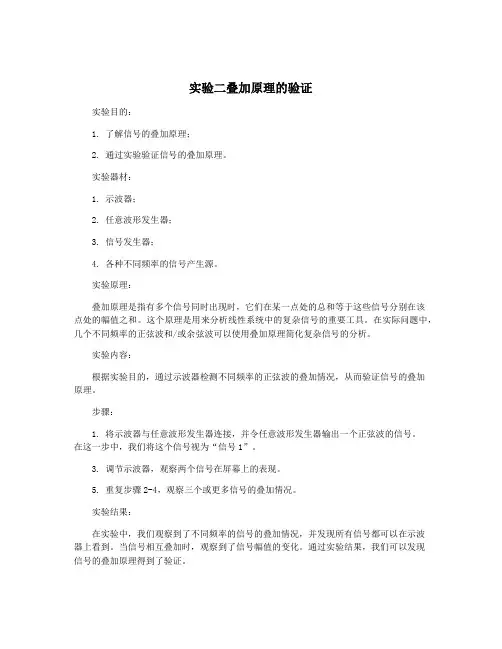

实验二叠加原理的验证实验目的：1. 了解信号的叠加原理；2. 通过实验验证信号的叠加原理。

实验器材：1. 示波器；2. 任意波形发生器；3. 信号发生器；4. 各种不同频率的信号产生源。

实验原理：叠加原理是指有多个信号同时出现时，它们在某一点处的总和等于这些信号分别在该点处的幅值之和。

这个原理是用来分析线性系统中的复杂信号的重要工具。

在实际问题中，几个不同频率的正弦波和/或余弦波可以使用叠加原理简化复杂信号的分析。

实验内容：根据实验目的，通过示波器检测不同频率的正弦波的叠加情况，从而验证信号的叠加原理。

步骤：1. 将示波器与任意波形发生器连接，并令任意波形发生器输出一个正弦波的信号。

在这一步中，我们将这个信号视为“信号1”。

3. 调节示波器，观察两个信号在屏幕上的表现。

5. 重复步骤2-4，观察三个或更多信号的叠加情况。

实验结果：在实验中，我们观察到了不同频率的信号的叠加情况，并发现所有信号都可以在示波器上看到。

当信号相互叠加时，观察到了信号幅值的变化。

通过实验结果，我们可以发现信号的叠加原理得到了验证。

通过实验验证了信号的叠加原理，即叠加原理可以用于分析不同频率信号的合成。

信号的叠加不会影响每个信号分别在某一点处的幅值，但会影响所有信号在该点处的总和。

此外，通过实验结果，我们可以看出，不同频率信号的叠加可以产生新的频率，这也是在信号处理中要注意的一个重点。

实验思考：在实验过程中，我们需要注意控制信号幅值相对大小，从而得到更明显的叠加效果。

此外，我们还可以使用各种不同频率的信号产生源，进一步验证信号的叠加原理，同时进一步了解信号处理的相关知识。

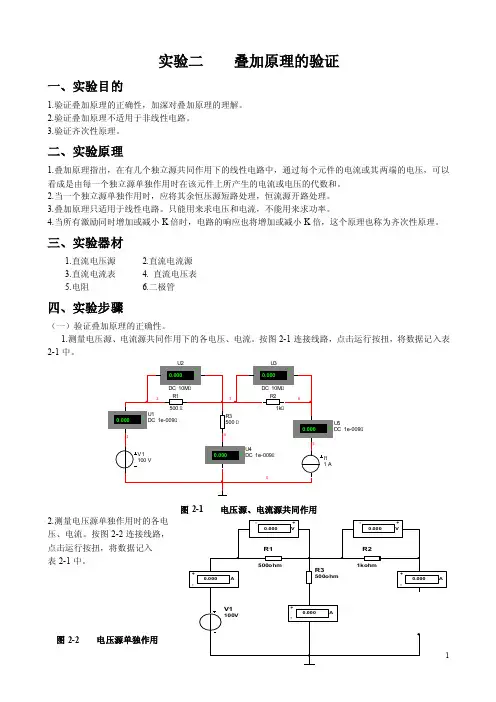

Ω实验二 叠加原理的验证一、实验目的1.验证叠加原理的正确性，加深对叠加原理的理解。

2.验证叠加原理不适用于非线性电路。

3.验证齐次性原理。

二、实验原理1.叠加原理指出，在有几个独立源共同作用下的线性电路中，通过每个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

2.当一个独立源单独作用时，应将其余恒压源短路处理，恒流源开路处理。

3.叠加原理只适用于线性电路。

只能用来求电压和电流，不能用来求功率。

4.当所有激励同时增加或减小K 倍时，电路的响应也将增加或减小K 倍，这个原理也称为齐次性原理。

三、实验器材1.直流电压源2.直流电流源3.直流电流表4. 直流电压表5.电阻6.二极管四、实验步骤（一）验证叠加原理的正确性。

1.测量电压源、电流源共同作用下的各电压、电流。

按图2-1连接线路，点击运行按扭，将数据记入表2-1中。

2.测量电压源单独作用时的各电 压、电流。

按图2-2连接线路， 点击运行按扭，将数据记入 表2-1中。

图2-2 电压源单独作用3.测量电流源单独作用时的各电压、 电流。

按图2-3连接线路，点击运行 按扭，将数据记入表2-1中。

(二) 验证叠加原理不适用于非 线性电路。

按图2-4、2-5、2-6联 接电路，点击运行按扭，将数据 记入表2-2中。

图2-4图2-5 图2-6表2-2 验证叠加原理不适用于非线性电路（三）验证齐次性原理。

按 图2-7连接线路，点击运行按扭， 将数据记入表2-3中，并与 表2-1进行比较。

图2-7 验证齐次性原理表2-3 验证齐次性原理五、思考题•试计算各电阻在三种情况下消耗的功率，由此能说明什么？•分析误差原因。

实验三叠加原理的验证实验一、实验目的1、通过实验验证叠加原理。

2、通过实验加深对叠加原理的理解。

二、实验原理叠加原理：在线性电路中，任何一条支路中的电流或电压，都可以看是由电路中的各个电源(电压源或电流源)分别单独作用时(将电压源看做短路;电流源看做开路)在此支路中所产生的电流或电压的代数和。

下以两个例子来说明。

图3-1两个电压源叠加原理电路在图3-1(a)所示的电路中有两个电压源作用，根据叠加原理其中某个支路中的电流等于电压U A 单独作用时(如图3-1(b)所示)与电压源U B 单独作用时(如图3-l(c)所示)在该支路产生的电流的代数和。

因此，在上述的三个图中有如下关系成立：I 1=【1’-I 1"；【2=b'Tf ；I 3=I 3'+I 3"在图3-2(a)所示电路中有一个电压源和一个电流源共同作用，根据叠加原理其中某个支路的电流等于电压U S 单独作用时(如图3-2(b)所示)与电流源I S 单独作用时(如图3-2(c)所示)在该支路产生的电流的代数和。

££X 卫止R1 ）I31IUs CJ-I 0■: R3」O .：1町——11———11__11— ——1n~——11———1~1——放RsR1RsRs（a ）（b ）（c ）图3－2电压源与电流源叠加原理电路同理，在上述的三个图中有如下关系成立：【1=【1T1"；I 2=I 2"三、实验内容及步骤叠加原理仿真验证实验电路图如下所示，两个直流电压源斗、E 2共同作用于电路中,【3=【3'+【3"a )b )c )通过改变三个电流表的位置可设定电流I］、I2为流入结点a的方向，电流I3为流出结点a的方向。

实验过程中，首先在只有电压源E1单独作用时测得第1组数据I1'、I2'、I3'；然后在只有电压源E2单独作用时测第2组数据I1"、I2"、13”；最后将两个电压源E1、E2均接入电路，测第3组数据I］、I2、I3。

叠加原理的验证
实验要求
【实验目的】用实验方法验证叠加原理的正确性。

学习复杂电路的连接方法，进一步熟悉直流电流表的使用。

【实验仪器】直流稳压电源（两台），分别为12V和6V；万用表；转换开关（两个）；标准电阻（三个），分别为100Ω、430Ω和180Ω。

【实验原理】叠加原理是指几个电源在线性电路的任何部分共同作用所产生的电流和电压等于这些电源单独地在该部分所产生的电流或电压叠加的结果。

【实验内容】按照所给的电路图搭建电路(图3-3)。

【注意事项】按实验所给图形接线后，必须设置接地连接，(例如将电源负极接地)，
否则无法进行实验。

【实验步骤】
（1）测出S1接1端，同时S2接1端时的电流IL。

（2）将开关S1接至1端，S2接至2端，使12V电源单独作用，测出此时通过R1的电流I11和通过R2的电流I21；将开关S1接至2端， S2接至1端，使6V电源单独作用，测出此时通过R1的电流I12和通过R2的电流I22；令I1=I11+I12，I2=I21+I22，注意电流的方向和符号。

将上述2步所测数据填写到表1 （3）测出S1接1端，S2接2端，各支路的电压U1、U2、UL。

（4）测出S1接2端，S2接1端，各支路的电压U1、U2、UL。

（5）测出S1接1端，S2接1端，各支路的电压U1、U2、UL。

将上述3组所测数据分别填入表2
实验结论：
（1）实验数据表格
表1：叠加原理的验证—数据记录
（1）
表2：叠加原理的验证—数据记
录（2）
（2）总结结论，验证叠加定理的正确性。

【精品】实验三叠加原理的验证1.实验目的1）验证叠加原理。

2）掌握用示波器、函数发生器和万用表等基本仪器进行电路实验的基本方法。

2.实验原理叠加原理是指在线性电路中，若有多个输入信号同时作用于该电路，则在每一个瞬间，每个输入信号产生的响应不会相互影响，可以分别计算，最终结果是各个响应之和。

在串联电阻电路中，根据欧姆定律，知道I1=U/R1,I2=U/R2,I3=U/R3,在A和B点之间的电压为Uab=IR,设I=I1+I2+I3，代入得Uab=U（1/R1+1/R2+1/R3）=IR，则R等效=1/R1+1/R2+1/R3。

3.实验内容1）完成串联电阻电路的拼装。

2）分别使用函数发生器提供三个正弦波信号，并通过万用表测量。

3）记录此时的振幅和相位。

4）首先取消两个正弦波的信号，只让一个正弦波的信号通过电路，并测量其电压值，记录振幅和相位差。

6）分别计算每个单独输入的信号的输出效果，在二者之和中比较是否相等。

4.实验步骤1）请先简单介绍电路实验中的实验器材。

3）使用示波器测试三个正弦波的信号，测量振幅和相位差。

4）使用万用表同时记下三个正弦波的电压值。

5.实验数据处理1）首先，测量了三个正弦波的信号，通过示波器完成振幅、频率、相位、周期等数据的记录。

3）分别测量并记录每个正弦波通电后的电压值，计算得到每个电压值的电阻值。

6.实验结果及分析叠加原理在电路中得到了应用，因为它可以简化电路的分析与计算。

如果一个电路有很多个信号，只需要计算每个信号的响应，然后将它们相加，就可以得到整个电路的响应。

7.实验心得在本次实验中，我通过实际操作，验证了叠加原理。

通过实验，我了解了串联电阻电路的特点和测量方法，这对于我今后更好地理解和掌握电路分析方法有很大帮助。

在实验过程中，我还学会了如何使用示波器、函数发生器和万用表等基本仪器进行电路实验，这些实用技能对我的学习和工作都有很大的帮助。

叠加原理是一种重要的物理原理，它指出了物体在空间中的运动是可以分解成单独的组件，并且可以累加起来求得最终的结果。

因此，叠加原理可以用来验证物体的运动轨迹。

叠加原理的验证可以通过实验来完成。

首先，我们需要准备一些简单的实验设备，如投掷球、滑动板、轨道等。

接下来，我们可以使用投掷球的实验来证明叠加原理。

把球投掷到一个水平的滑动板上，观察球的运动轨迹。

由于滑动板的水平运动，球的运动轨迹就会受到滑动板的水平运动的影响，也就是说，球的运动轨迹是滑动板运动和球自身的运动叠加起来的结果。

另一种验证叠加原理的实验是使用轨道实验。

我们可以将一个小球放在一个轨道上，可以观察到小球在轨道上的运动轨迹。

由于轨道的运动是一个圆形，小球的运动轨迹也会受到轨道的圆形运动的影响，也就是说，小球的运动轨迹是轨道运动和小球自身的运动叠加起来的结果。

另外，我们还可以利用数学方法来验证叠加原理。

例如，我们可以把一个物体的运动分解成两部分，一部分是物体自身的运动，另一部分是物体受到外力作用的运动，将这两部分的运动相加，就可以得到最终的运动轨迹。

总之，叠加原理是一种重要的物理原理，它可以通过实验和数学方法来验证。

叠加原理的验证可以帮助我们更好地理解物体在空间中的运动，从而更好地应用到实践中。

叠加原理的验证实验报告实验名称：叠加原理的验证实验实验目的：1. 验证叠加原理在电路中的应用；2. 掌握使用叠加原理求解线性电路的方法。

实验器材：1. 直流电源；2. 多功能电路实验箱；3. 直流电压表；4. 直流电流表；5. 电阻。

实验原理：叠加原理是指线性电路中，各个电源独立作用时，电路的各个电压和电流等被激励的元件中的效应可以分别分解，再按照矢量相加法则求和。

实验步骤：1. 搭建由两个电源供电并连接在一起的电路，电路包括一个电源E1，一个电源E2和一个电阻R；2. 将直流电压表连接到电阻R两端，测量电压Volt1；3. 将电源E1断开，仅保留电源E2供电，再次测量电压Volt2；4. 将两个电源都连接供电，测量两电源叠加时的电压Volt_sum；5. 分别记录实验数据。

实验数据收集：1. 电源E1的电压值：Volt_E1 = 5V；2. 电源E2的电压值：Volt_E2 = 8V；3. 电阻R上的电压Volt1 = 2V；4. 仅电源E2作用时，电阻R上的电压Volt2 = 7V；5. 两个电源叠加时，电阻R上的电压Volt_sum = 9V。

实验结果分析：根据实验数据，可以得出以下结论：1. 当仅有电源E1作用时，电阻R上的电压为Volt1 = 2V；2. 当仅有电源E2作用时，电阻R上的电压为Volt2 = 7V；3. 两个电源同时作用时，电阻R上的电压为Volt_sum = 9V。

根据叠加原理的定义，电阻R上的电压应为Volt_sum = Volt1 + Volt2，而实际实验结果和理论预期结果相符，验证了叠加原理在电路中的应用。

实验结论：通过此次实验，成功验证了叠加原理在电路中的应用。

在线性电路中，可以将各个电源独立作用时的电压和电流等效应分别计算，再按照矢量相加法则求和，得到两个电源叠加时的电压和电流等效应。

叠加原理为求解线性电路提供了一种有效的方法。

实验一叠加定理的验证
一、实验目的
1. 熟悉使用示波器的基本操作方法；
2. 掌握叠加原理的概念及其实际应用。

二、实验原理
1. 叠加原理
叠加原理是在线性电路理论中，指当多个电源同时作用于同一个电路中时，每个电源所产生的效果与其单独作用于电路时产生的效果相同。

2. 信号的叠加
在电路中，当两个不同的信号作用于同一电阻时，其总电流等于这两个信号产生的电流的代数和。

同理，当两个不同的电压作用于同一电容时，其总电压等于这两个信号产生的电压的代数和。

3. 简单谐波信号
简单谐波信号是指在一个完整的周期内，电流或电压的大小随时间而变化呈正弦曲线。

三、实验步骤
1. 使用示波器观察基波信号
将正弦波发生器的输出接入通道1，在示波器上观察到基波的正弦波形。

调节幅度、频率和时基等参数，使波形清晰可见。

2. 观察一阶谐波
将正弦波发生器的输出接入通道1，再将经过一阻值为R的电阻后输出的波形接入通道2，调节通道1和通道2的增益，使两个波形在示波器屏幕上清晰可见。

4. 将两个信号分别输入到两个不同的电阻上观察结果。

四、实验结果
在示波器上观察到基波信号的正弦波形。

（见图1）
观察到经过一阻值为R的电阻后的波形是一个一阶谐波。

（见图2）
将两个信号叠加起来，可以观察到叠加波形，其频率等于两个信号频率的代数和。

（见图3）
将两个信号分别输入到两个不同的电阻上，再将两个波形的输出接入示波器的通道1和通道2，观察到两个波形的叠加结果，其频率等于两个信号频率的代数和。

（见图4）。

电路实验报告-叠加原理的验证电路实验报告，今天咱们要聊聊叠加原理的验证。

叠加原理听起来挺复杂，但其实就是把多个信号的影响分开来分析，这样就能更清楚地理解电路的运行。

我们这次实验主要是通过实际操作，亲身体验这个原理的神奇。

一、实验目的和理论背景1.1 实验目的咱们这次实验的目标，就是验证叠加原理在电路中的应用。

希望通过实验能看到在不同电源下，电流是如何变化的。

简单来说，就是想搞清楚，电路里每个部分是怎么互相影响的。

1.2 理论背景叠加原理是电路分析中一个很重要的概念。

它说的是在一个线性电路中，各个独立电源对电路某一点的电流或电压的影响，可以单独计算，然后把结果加起来。

这个听起来有点儿理论，但在实际操作中却能让我们省不少事儿。

你想想，如果能把复杂的电路拆分成简单的部分，那做起来不就轻松多了吗？二、实验器材与步骤2.1 实验器材这次实验，我们准备了几个关键的器材。

电源、导线、欧姆表、万用表，还有几个电阻。

其实就是这些基础的东西，但它们能帮我们完成一场精彩的实验。

2.2 实验步骤第一步，连接电路。

按照图纸，把电源和电阻串联起来。

一定要小心，连接不对可就麻烦了。

第二步，测量电流。

用万用表量一下电流的大小。

第三步，换个电源，再测一次。

最后，咱们把每次测得的结果都记录下来。

简单吧？就像做饭，按部就班，一步步来。

2.3 数据记录实验过程中，我发现每次更换电源，电流的变化都挺明显的。

记录下来的数据，真是让人眼前一亮。

每次测量都有不同的结果，而这些结果都验证了我们的理论。

看到这里，心里就觉得特别踏实，真的是“眼见为实”。

三、数据分析与讨论3.1 数据分析把实验数据整理一下，发现电流的变化趋势明显符合叠加原理的预期。

每次有新的电源加进来，电流都按比例增大，简直就是数学和物理的完美结合。

咱们可以把这些数据画成图，能更直观地看到这个变化。

3.2 讨论不过，实验中也有一些小插曲。

有次接线不太对，导致测得的电流比预期低。

重新检查后，发现是导线接触不良。
