矿用隔爆兼本质安全型真空馈电开关

200A矿用隔爆兼实质安全型低压真空馈电开关技术规范书一、工作条件:知足煤矿井下使用条件;环境温度:在-5℃--+40℃之间;相对湿度:超出95%(25℃时;海拔高度:1000米以下;在无明显摇动和冲击震动的地方;水安全装(倾斜度不超出度。

二、技术参数:额定电压1140/660V额定频次50HZ额定电流200A三、主要元器件:断路器:ZN6-1140/1000(500真空管:ZKTD1000(500/1.14-15(9保护器:LM3108K-B01PLC可编程模块四、开关具备的功能:1、保护装置采纳LM3108K型PLC可编程保护模块,能够经过馈电开关门上的三个按钮对各样参数进行整定及故障查问、模拟故障试验等,拥有短路、过载、漏电、漏电闭锁、风电闭锁、瓦斯电闭锁等功能,并拥有手动复位功能,各样电气参数及故障均为汉显,并有故障记忆(时间、详尽值,复位查察故障功能,可记忆故障100次以上,整定值连续可调。

具备四遥功能。

2、开关门体采纳快开门构造,本体为推拉构造。

3、采纳电动操动机构,机械寿命许多于15000次。

4、开关端盖除知足防爆标准外还应能灵巧开启,并有灵巧靠谱的机械、电气闭锁装置,防爆面的紧固螺栓.5、开关应拥有方便的模拟漏电、短路的试验功能。

6、开关应拥有远控功能,可不开门进行各项参数整定。

7、可实现联网通信,与主站对接时,远方可直接改正保护定值8、开关应可实现总、分开关的变换,开关漏电保护应知足选择性要求,总开关与分开关应靠谱配合,不得出现漏电保护功能的误动现象。

9、开关出入接线口不可以小于?78mm。

五、其余技术要求1、供给煤安标记、说明书、产品合格证、出厂质量查验报告、防爆合格证、随机备件等。

2、设施保质期为1年,终生供给技术服务指导。

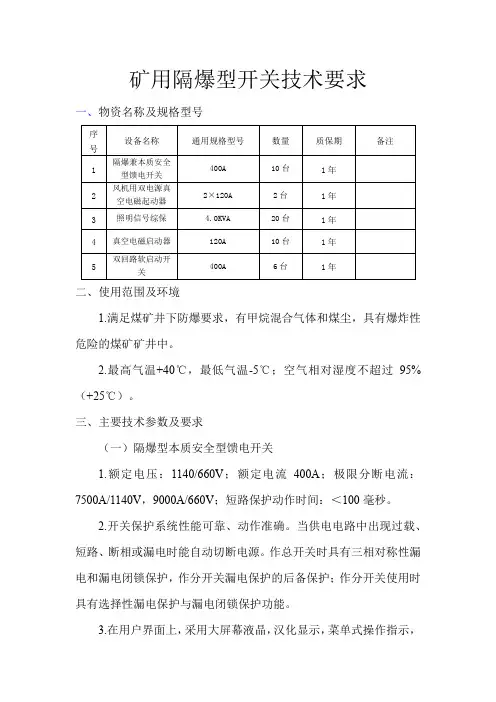

矿用隔爆型开关技术要求一、物资名称及规格型号二、使用范围及环境1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。

三、主要技术参数及要求（一）隔爆型本质安全型馈电开关1.额定电压：1140/660V；额定电流400A；极限分断电流：7500A/1140V，9000A/660V；短路保护动作时间：＜100毫秒。

2.开关保护系统性能可靠、动作准确。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

作总开关时具有三相对称性漏电和漏电闭锁保护，作分开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护与漏电闭锁保护功能。

3.在用户界面上，采用大屏幕液晶，汉化显示，菜单式操作指示，可通过按钮对各种参数进行整定及故障查询、模拟故障试验等，具有高低压电气联锁、短路、过载、漏电、漏电闭锁等。

4.开关应可实现总、分开关的转换。

5.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。

6.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。

（二）风机用双电源真空电磁起动器1.额定电压：1140/660V；额定电流：2×120A；极限分断电流：2500A。

2.具有过载、短路、断相、漏电闭锁、过电压、欠压等多种保护，可实现对风机进行起动、停止、切换及保护。

3.具有微机监控和智能保护功能，智能化综合保护器以高性能单片机为核心，良好的人机交互界面，中文液晶显示、菜单操作、漏电试验、保护整定、故障查询等功能。

4.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。

5.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。

（三）照明信号综保1.额定电压：1140/660V；额定容量：4.0KV A。

2.适用于在交流50Hz，电压1140（660）V中性点不接地的供电系统中，提供煤矿井下127V电压等级照明及信号负载的供电、电源控制。

KBZ6—400/1140矿用隔爆型真空馈电开关使用说明书一、概述1、产品特点：KBZ6-400/1140矿用隔爆型真空馈电开关是将目前矿用隔爆型馈电开关所有保护汇集一起的综合真空馈电开关。

具有总检漏、相敏短路保护、长距离短路保护、过载、欠电压保护，即可作总开关使用，又可作为分路开关使用。

特别是相敏短路保护整定值比按《煤矿井下低压电网短路保护装置的整定细则》整定的短路保护整定值降低40%，从而提高可靠动作系数：在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截面。

长距离短路保护是配合终端保护装置将短路故障转换成跳闸信号使开关跳闸，没有供电距离的限制。

该馈电开关采用了平移式快开门结构，机芯为手车式结构，并有内置导轨，可方便拉出机芯。

合闸方式采用了电动合闸机械保持，解决了由于机械机构磨损造成合闸困难的问题。

该馈电开关短路整定值可从200A-1800A，可代替200A-400A 馈电开关。

2、主要用途及适用范围（1）该馈电开关是矿用隔爆型，适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50赫兹、额定电压1140伏、660伏、额定电流400A及以下的线路中。

（2）该馈电开关，即可作为总开关使用，含有总检；又可作为分路开关使用，含有选择性漏电保护。

（3）该馈电开关具有长距离短路保护、相敏短路保护，特别适用于供电距离长的场合，可提高短路保护可靠动作系数、降低供电电缆的截面，也可以省去并联电缆，降低投资，节省人力。

3、型号的组成及其代表意义：型号的组成：KBZ6-400/1140（660）型号的代表意义：K B Z6-400 / 1140额定电压（V）额定电流（A）真空矿用隔爆型馈电开关4、可以在下列环境条件下使用：（1）海拔高度不超过1000m；（2）环境温度：-25℃—+40℃（3）空气相对湿度不大于95%（+25℃）（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类。

矿用隔爆兼本质安全型真空馈电开关购置技术要求名称：矿用隔爆兼本质安全型真空馈电开关（安全标志编号：MAD080594）型号：KJZ5-630/1140(1080)(660)其中1080V为变频器专用技术要求：1、执行标准GB3836-2000,MT871-2000,Q/JYHY014-20112、必须适应大功率四象限变频器谐波干扰，不得有误动作3、满足三种额定工作电压：1140V；1080V±5%；660V4、电子综合保护器在不缺失原有保护功能前提下还必须满足大功率四象限变频器工况保护要求，特别是提升机重载下放时四象限变频器处于逆变发电回馈（向电网发电）工况时，综合保护器不得有误动作现象5、该馈电开关用于控制煤矿井下隔爆型变频调速提升机，该提升机机房服务年限是5年，5年以后该提升机停用拆除，届时将这台馈电开关投用给井下其他采区变电所，如果只是单一满足1080V电压会出现该台馈电开关无法与其他馈电开关通用而导致报废的悲剧，所以该馈电开关还必须满足1140(660)电压等级要求。

数量：1台其他相关情况说明：该馈电开关是与唐山开诚电控设备集团有限公司生产的ZJT1-500/1140矿用隔爆兼本质安全型提升机变频调速装置关联配套使用，配套设备是九台营城矿业分公司井下八采区JKB-2.5×2P型单绳缠绕防爆式提升机，由中信重工机械有限责任公司生产（配佳木斯变频电机参数：YBPT450-10额定功率：450Kw ；额定电压：660V/1140V）另附唐山开诚电控设备集团有限公司相关技术要求原文如下：乙方要求变压器（矿方自购）为500KW变频器额定容量的1.2～1.5倍以上，低压侧额定电压为1080V，变压器有正负5%抽头，为变频器供电的低压馈电开关采用变频器专用馈电开关，设备接地电阻小于1Ω，其它不做具体要求，满足本技术协议及国家标准规定即可九台营城矿业分公司2011.09.03。

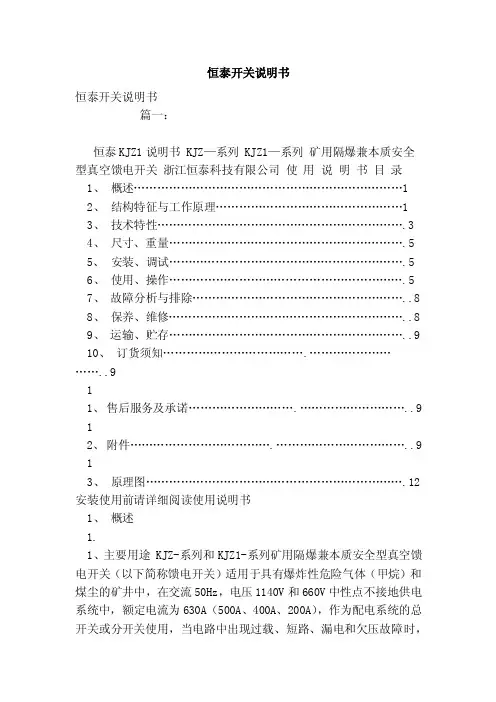

恒泰开关说明书恒泰‎开关说明书‎篇一：‎恒泰KJZ‎1说明书 KJZ—系‎列 KJZ1—系列‎矿用隔爆兼本质安全型‎真空馈电开关浙江恒‎泰科技有限公司使‎用说明书目‎录1、概述‎..............................‎..............................‎ (1)2、‎结构特征与工作原理‎..............................‎ (1)‎3、技术特性……‎…………………………‎……………………….‎34、尺寸‎、重量.....................‎..............................‎. (5)5‎、安装、调试………‎…………………………‎………………….5 ‎6、使用、操‎作...........................‎..............................‎. (5)7、‎故障分析与排除.........‎..............................‎.. (8)‎ 8、保养、维修‎..............................‎..............................‎..8 9、‎运输、贮存...............‎..............................‎.. (9)‎ 10、订货须知‎..............................‎............................‎.. (9)1‎1、售后服务‎及承诺.....................‎............................‎.. (9)1‎2、附件......‎..............................‎............................‎.. (9)1‎3、原理图...‎..............................‎..............................‎. (12)安装使用前‎请详细阅读使用说明书‎1、概述‎1.1、‎主要用途 KJZ-系‎列和KJZ1-系列矿‎用隔爆兼本质安全型真‎空馈电开关（以下简称‎馈电开关）适用于具有‎爆炸性危险气体（甲烷‎）和煤尘的矿井中，在‎交流50Hz，电压1‎140V和660V中‎性点不接地供电系统中‎，额定电流为630A‎（500A、400A‎、200A），作为配‎电系统的总开关或分开‎关使用，当电路中出现‎过载、短路、漏电和欠‎压故障时，馈电开关能‎自动切断电源。

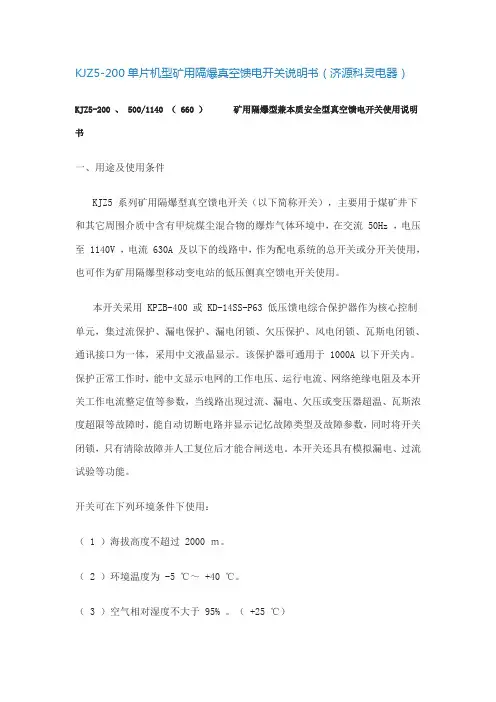

KJZ5-200单片机型矿用隔爆真空馈电开关说明书（济源科灵电器）KJZ5-200 、 500/1140 （ 660 ）矿用隔爆型兼本质安全型真空馈电开关使用说明书一、用途及使用条件KJZ5 系列矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流 50Hz ，电压至 1140V ，电流 630A 及以下的线路中，作为配电系统的总开关或分开关使用，也可作为矿用隔爆型移动变电站的低压侧真空馈电开关使用。

本开关采用 KPZB-400 或 KD-14SS-P63 低压馈电综合保护器作为核心控制单元，集过流保护、漏电保护、漏电闭锁、欠压保护、风电闭锁、瓦斯电闭锁、通讯接口为一体，采用中文液晶显示。

该保护器可通用于 1000A 以下开关内。

保护正常工作时，能中文显示电网的工作电压、运行电流、网络绝缘电阻及本开关工作电流整定值等参数，当线路出现过流、漏电、欠压或变压器超温、瓦斯浓度超限等故障时，能自动切断电路并显示记忆故障类型及故障参数，同时将开关闭锁，只有清除故障并人工复位后才能合闸送电。

本开关还具有模拟漏电、过流试验等功能。

开关可在下列环境条件下使用：（ 1 ）海拔高度不超过 2000 ｍ。

（ 2 ）环境温度为 -5 ℃～ +40 ℃。

（ 3 ）空气相对湿度不大于 95% 。

（ +25 ℃）（ 4 ）含有爆炸危险的甲烷、煤尘的空气中。

（ 5 ）无淋水及水侵入的地方。

二、主要技术参数1 、隔爆型式：隔爆型隔爆标志： Exd[ib]I本安参数：本安最高开路电压为 8.5VDC ，本安最大短路电流为 90mA 。

2 、主回路参数：3 、本系列开关主回路输入输出接线口4 个， 500A 最大穿入电缆直径Ф78mm ,200A 最大穿入电缆直径Ф 63mm ；控制回路接线口 4 个，最大穿入电缆直径Ф 20mm 。

4 、电网电压显示分量程可选：电压显示量程： 660V 、 1140V 。

K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。

断路器分断时间不大于30ms。

短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于秒。

开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。

KJZ － /矿用隔爆兼本质安全型真空馈电开关使用说明书Exd[ib] I徐州科达电器厂2009年8月一、概述1、用途与功能KJZ-□/□矿用隔爆兼本质安全型真空馈电开关（以下简称开关），主要用于煤矿井下和其他周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50HZ、1140V、（660V）电流至630A中性点不接地的三相电网中，作为配电系统的总开关或分开关使用。

2、结构特点1. 该馈电开关采用直流控制电路，既能使控制回路电压得到稳定，又能使真空断路器在起动时获得控制电压补偿，减少了电网对控制电路的影响。

创新设计的平移式快开门型隔爆外壳，机芯设计为手车式结构，无触点、体积小、重量轻，内部结构紧凑合理，操作简便可靠；隔爆性能符合GB3836.2爆炸性气体环境用电气设备第2部分，隔爆型“d”的要求。

2. 该保护部分采用先进PIC-800型智能低压馈电综合保护控制装臵，具有漏电闭锁、过流保护、断相保护、欠压保护、程控保护功能，该保护器采用中文液晶显示，能够显示馈电开关的电流整定值、绝缘电阻值、工作电流值、工作电压值等工作状态与多种工作参数。

它的最大优点是采用菜单式人机交互界面，不必打开门盖既可进行参数整定，电流值在1-630A之间连续可调，分辨率为1A。

并能显示故障类型，过电流值，欠压值和断相信号，便于矿井工作人员记录和分析故障。

3. 远控接口电路为本质安全型。

符合GB3836.4爆炸气体环境用电气设备。

二、型号说明K J Z □ /1140 （660）额定电压V额定电流A真空隔爆兼本质安全型馈电开关馈电开关防爆形式为：矿用隔爆兼本质安全型防爆标志： Exd[ib]I产品执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》、企业内控标准Q/KD010-2009《KJZ系列矿用隔爆兼本质安全型真空馈电开关》。

三、使用条件与范围1．海拔高度不超过2000m；2．周围环境温度不低于-20℃;不高于+40℃；3．空气相对湿度不大于95%（25℃时）；4．无破坏金属和绝缘材料的腐蚀性气体的场所；5．在有甲烷及煤尘爆炸危险的环境中；6．在无强烈颠簸和冲击振动的地方；7．在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；8．设备垂直面的安装倾斜度不大于15℃。

KJZ-630/1140KJZ-500/1140(660)矿用隔爆兼本质安全型真空馈电开关（ZY K–1系列）使用说明书浙江恒泰科技有限公司目录1、概述 (1)2、结构特征与工作原理 (1)3、技术特性 (3)4、尺寸、重量 (5)5、安装、调试 (5)6、使用、操作 (5)7、故障分析与排除 (7)8、保养、维修 (8)9、运输、贮存 (8)10、订货须知 (8)11、售后服务及承诺 (8)12、联系方法 (9)13、附件 (9)14、电气接线图和原理图 (9)1、概述、主要用途KJZ—□/1140（660）矿用隔爆兼本质安全型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，额定电流为630A（500A），作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关保护器采用DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快，能完成漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、过载、短路（分相敏保护、电流幅值保护两类）、断相、温度保护、瓦斯保护、风电闭锁、分合闸回路电压监测等多种保护功能。

1.2、正常工作条件(a)、周围环境温度为-5~+40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i)、安装类别：Ⅲ类。

、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：Exd[ib]Ⅰ1.3.2、产品型号及编制意义KJZ—□/1140（660）额定电压额定电流真空矿用隔爆兼本质安全型馈电开关、产品执行标准：MT871-2000。

KJZ-□/1140(660)矿用隔爆兼本质安全型真空馈电开关一、概述1.用途与功能KJZ-□/1140(660)矿用隔爆兼本质安全型真空馈电开关（以下简称馈电开关），主要用于煤矿井下和其他周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50HZ，电压380V、660V、1140V，电流200A、400A、500A、630A、800A、1000A中性点不接地的三相电网中，作为配电系统的总开关或分开关使用。

二、型号说明K J Z-□/1140(660)额定电压 V额定电流 A真空隔爆兼本质安全型馈电开关三、产品主要技术参数1 .主要技术参数①额定工作电压：380V、660V、1140V。

②额定工作电流：200A、400A、500A、630A、800A、1000A。

③额定工作制：长期工作制。

④操作方式：电动合闸、机械保持、电动分闸和手动分闸。

2. 馈电开关保护功能的特性参数⑴额定电流(Ie)：本保护器有极宽的额定电流范围，整定范围从10A～1000A。

额定电流小于30A时，调节步长为1A，否则调节步长为5A。

⑵短路保护：整定值为（2～10）Ie，动作时间：＜0.1S（有两种形式可选择：鉴幅或相敏，可选择其中一种）a）鉴幅式：某相电流幅值超过短路电流（额定电流(Ie)×短路倍数）时动作。

b）相敏式：当任意两相电流幅值超过短路电流且功率因数≥0.82时动作。

⑶过载保护（闭锁90S后自动复位）：过载动作时间采用反时限实时计算，具有热记忆特性，动作时间表如下,过载保护在1.2倍额定电流时启动，反时限特性公式如下：t=tp*Kx/(k2-1)。

式中：k=负荷电流/额定电流，tp 为过载常数。

Kx为过载系数。

过载保护利用热积累实现断续过载情况下的过载保护，当负荷电流小于额定电流时，热积累能量开始散热。

电流计算精度为±3%。

动作时间见表2— 2 —⑷ 欠压保护：动作范围为35%～70%额定电压值，动作时间1～240S 秒可调。
