富士变频器FVR-E11操作说明书(中文)

富士FVR变频器说明书本说明书旨在介绍富士FVR变频器的目的和内容，以帮助用户更好地了解和操作该产品。

本说明书提供了关于富士FVR变频器的概述，包括其功能、特点和应用领域。

功能：富士FVR变频器是一种电子设备，用于控制电动机的速度和运行方式。

它通过调整电流频率和电压来改变电动机的转速，从而实现对机械设备运行的控制。

特点：富士FVR变频器具有以下特点：高精度控制：能够实现精确的电机速度控制，提供更稳定的机械运行；节能省电：通过调整电机的运行速度，可以减少能耗和功率损耗，实现节能效果；故障诊断功能：能够监测和诊断电机运行过程中出现的故障，便于及时排除问题；多种控制方式：支持多种运行模式和控制方式，如恒定转速、定时控制等。

应用领域：富士FVR变频器广泛应用于工业生产中的各种设备和机械系统，例如：汽车制造和装配线；制药和化工生产设备；水处理和泵站控制系统；空调和通风系统等。

以上是对富士FVR变频器的简要概述，更详细的信息可以参考产品说明书或与___联系。

本说明书详细说明了富士FVR变频器的安装步骤和操作方法，包括电源接线、参数设置和各种操作模式的使用。

1.电源接线确保电源线符合变频器的额定电压和频率要求。

使用正确的接线方法将变频器的输入端子与电源连接。

检查接线的稳固性和正确性，确保无松动和错接现象。

2.参数设置在变频器上设置合适的参数，以适应所需的工作模式和负载条件。

可根据具体需求进行参数调整，以获得最佳的性能和效果。

注意保存参数设置，以便将来使用或备份。

3.操作模式富士FVR变频器提供了多种操作模式，以满足不同工作需求。

以下是常用的操作模式：自动模式：设定目标值和工作条件，变频器将自动调整输出以实现稳定控制。

手动模式：手动调整输出频率，适用于一些需要手动控制的场合。

外部信号模式：通过外部信号来控制变频器的频率和开关。

遥控模式：通过遥控器对变频器进行远程控制。

请参阅富士FVR变频器说明书中的详细操作说明和注意事项。

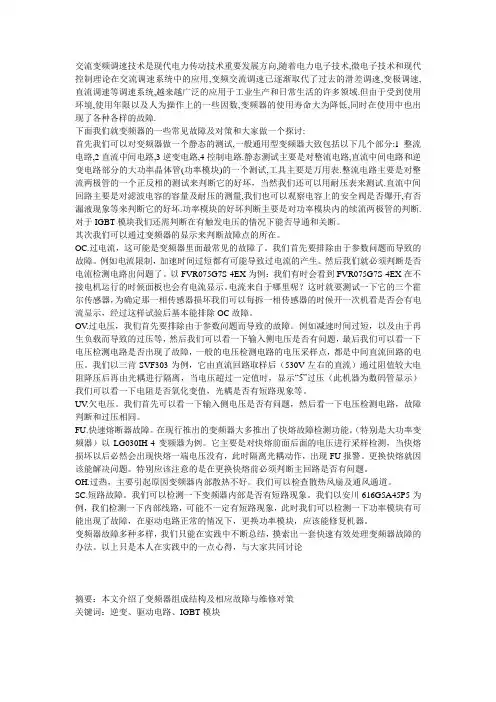

交流变频调速技术是现代电力传动技术重要发展方向,随着电力电子技术,微电子技术和现代控制理论在交流调速系统中的应用,变频交流调速已逐渐取代了过去的滑差调速,变极调速,直流调速等调速系统,越来越广泛的应用于工业生产和日常生活的许多领域.但由于受到使用环境,使用年限以及人为操作上的一些因数,变频器的使用寿命大为降低,同时在使用中也出现了各种各样的故障.下面我们就变频器的一些常见故障及对策和大家做一个探讨:首先我们可以对变频器做一个静态的测试,一般通用型变频器大致包括以下几个部分:1整流电路,2直流中间电路,3逆变电路,4控制电路.静态测试主要是对整流电路,直流中间电路和逆变电路部分的大功率晶体管(功率模块)的一个测试,工具主要是万用表.整流电路主要是对整流两极管的一个正反相的测试来判断它的好坏，当然我们还可以用耐压表来测试.直流中间回路主要是对滤波电容的容量及耐压的测量,我们也可以观察电容上的安全阀是否爆开,有否漏液现象等来判断它的好坏.功率模块的好坏判断主要是对功率模块内的续流两极管的判断.对于IGBT模块我们还需判断在有触发电压的情况下能否导通和关断。

其次我们可以通过变频器的显示来判断故障点的所在。

OC.过电流，这可能是变频器里面最常见的故障了。

我们首先要排除由于参数问题而导致的故障。

例如电流限制，加速时间过短都有可能导致过电流的产生。

然后我们就必须判断是否电流检测电路出问题了。

以FVR075G7S-4EX为例：我们有时会看到FVR075G7S-4EX在不接电机运行的时候面板也会有电流显示。

电流来自于哪里呢？这时就要测试一下它的三个霍尔传感器，为确定那一相传感器损坏我们可以每拆一相传感器的时候开一次机看是否会有电流显示，经过这样试验后基本能排除OC故障。

OV.过电压，我们首先要排除由于参数问题而导致的故障。

例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。

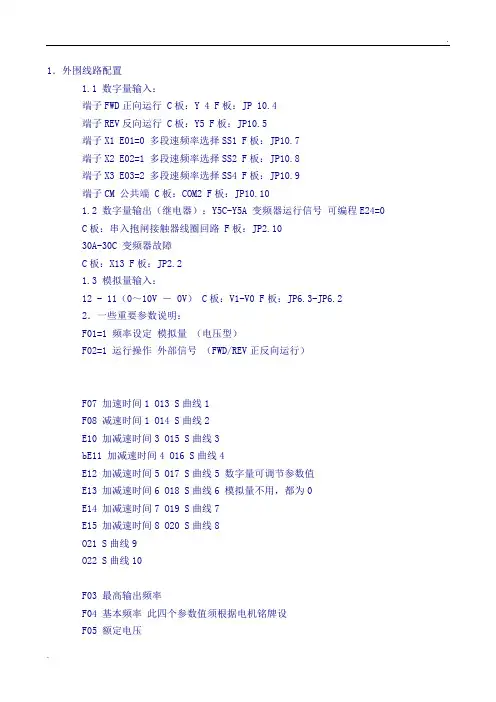

1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

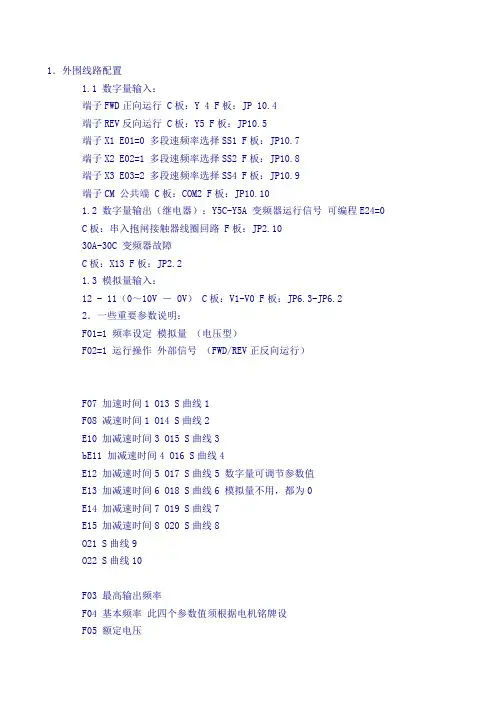

富士变频器说明书pdf富士变频器使用说明1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.2 2．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

强功能、小型化._動態轉矩矢量控制用最新技術的理想的小型變頻器。

動態轉矩矢量控制實現電動機的優化控制。

>本系列變頻器體積雖小但性能高，0.5Hz時電動機的起動轉矩爲200%,~~ •一 ....... fJ 低速範圍轉矩脉動比以前的變頻器約小一半。

丨具有各種智能化功能，如自動節能、PID控制、自整定和RS485通彳I 奪，^ 並增强了維護/保護功能，如增加輸入電涌電流抑制和壽命預報等。

動態轉矩矢量控制■ Risk of Injury or Electric Shock;議：、Refer to the user's manual before installation arSope^oper. -Risk of Electric Shock* 動態轉矩矢量控制系統通過高速計算.確定電動機對^ 應負載狀態的所需功率，富士公司專有技術能最正确控1 11 (|1 1 11 I1 ' i '■1 J - I - ! 1;>wer ana-:w e r..•-；：[1j i J|辦?p制電壓和電流矢量，輸出最大轉矩。

•大起動轉矩0.5Hz時200%能平安地用於重負載，如提升和輸送系統。

亦能實現對第2電動機的轉换運行。

轉矩特性電動機[r/minl100200-300危険2.小型化參統一高度尺寸對 3.7KW及以下容量機種的高度統一爲130mm,便於設計按裝。

一※上圖表示，當FVR-E11S採用動態轉矩矢量控制驅動富士標准3相電動機〔8型系列、4極〕時的轉矩特性例，連續運行轉矩受制於所用電動機容許温升的容許負載轉矩,不是指電動機的輸出轉矩。

#糊行轉矩是表示關機的輸出轉矩。

.i130mm►减少了電動機低速範圍的轉速脉動富士獨特的On-Delay補償方法使電動機在低速範圍的轉速脉動比以前變頻器約减小一半。

轉速脉動特性以前的富士變頻器FVR-E11S 電動機速度丨r/min|參全機種都能連接制動電阻由於内部裝有制動晶體管.因此可以連接制動電阻選件.以提高再生制動能力，這樣能滿足應用在傳送帶和輸送機械時所需較大制動力的要求。

1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

按键
按键名
运转键停止键程序模式时：显示功能代码、确定数据报警模式时：切换到报警详细信息的显示
开始电机的运转2.基本参数设置 运转模式中按一下程序/复位键转到程序模式0.Fnc ，此时可通过UP/DOWN键选择功能代码组，如果选择基本功能代码组，可直接按功能/数据键进入F 开头的功能代码表（如果选择电机参数代码组，则先通过UP/DOWN键选择P 开头的功能代码组），再按一次功能/数据键进入数据内容，通过UP/DOWN键进行修改，修改完成后，再按功能/数据键确认并进入该组代码中的下一代码。

要从功能代码中返回到运转模式时，可以连续按两下程序/复位键即可。

停止电机的运转
选择LED监视器上显示的设定项目、更改功能代码数据等。

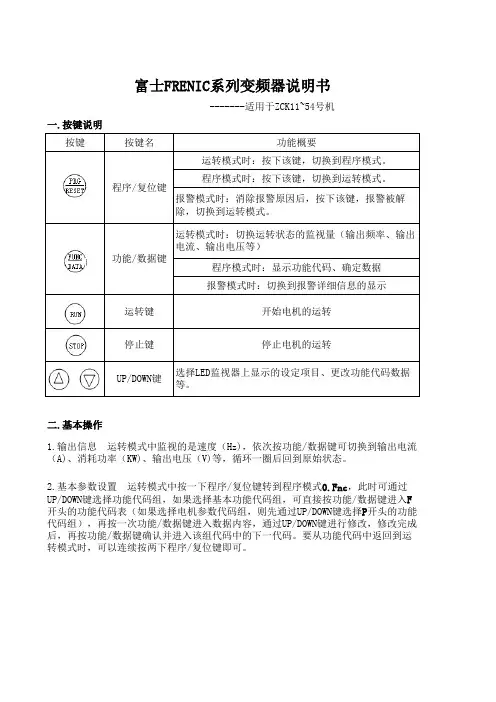

富士FRENIC系列变频器说明书
-------适用于ZCK11~54号机
程序/复位键
UP/DOWN键
功能/数据键
运转模式时：切换运转状态的监视量（输出频率、输出电流、输出电压等）
功能概要
运转模式时：按下该键，切换到程序模式。

程序模式时：按下该键，切换到运转模式。

报警模式时：消除报警原因后，按下该键，报警被解除，切换到运转模式。

一.按键说明
二.基本操作
1.输出信息 运转模式中监视的是速度（Hz)，依次按功能/数据键可切换到输出电流（A)、消耗功率（KW)、输出电压（V)等，循环一圈后回到原始状态。

基本参数设置如下：
三.报警代码显示及内容。

1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

1．外围线路配置1.1数字量输入：端子FWD正向运行C板：Y4F板：JP10.4端子REV反向运行C板：Y5F板：JP10.5端子X1E01=0多段速频率选择SS1F板：JP10.7端子X2E02=1多段速频率选择SS2F板：JP10.8端子X3E03=2多段速频率选择SS4F板：JP10.9端子CM公共端C板：COM2F板：JP10.101.2数字量输出（继电器）：Y5C-Y5A变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C变频器故障C板：X13F板：JP2.21.3模拟量输入：12-11（0～10V－0V）C板：V1-V0F板：JP6.3-JP6.22．一些重要参数说明：F01=1频率设定模拟量（电压型）F02=1运行操作外部信号（FWD/REV正反向运行）F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用，都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益（模拟量）（模拟量）F18频率偏置F26载波频率15KHz一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用，都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速）P01电机极数P＝120f/N（f－电机额定频率；N－电机额定转一般情况，N>1000rpm，P＝4极N≤1000rpm，P＝6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40％，自整定后自动生成O01=1（闭环）；0（开环）O03编码器脉冲数（分频在P G卡上实现）O04速度环P常数（高速时）O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数（低速时）H03数据初始化（一般不用）说明3.特殊参数调试3.1H03数据初始化（一般不用）这个参数用法可参考第一章“3.1A1-03=0初始化”，与之用法类似。

变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。

F27 日本富士变频器功能表时间: 2008年10月01日 来源:溧阳电梯网 作者: 佚名 浏览次数:735 【字体：大 中 小】一、基本功能功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 F00 密码功能 F00 DATA PRTC 0--FFFF - - 0F01 频 率设定1 F01 FREQ CMD 1 0:键盘操作(∧∨键) 1:电压输入(端子12)(0--+10VDC)2:电流输入(端子C1)(4--20mADC)3:电压输入+电流输入(端子12+端子C1)4:用极性信号可作反向运行(端子12)(0--10VDC) - - 0 F02 运行操作 F02 OPR METHOD 0:键盘操作 FWD REV STOP 键1:外部信号(数字输入)(用 FWD REV 端子信号运行) - - 0 选择运行操作的输入方式F03 最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60 可设定输出的最高频率 F04 基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50 设定基本频率F05 额定电压1（基本频率1时） F05 RADET V - 1 0:输出与电源电压成比例的电压80 - 240: AVR 动作(200V 级)320 - 480: AVR 动作(400V 级) V 1 200V 级:200400V 级:400 设定基本频率1(F04)时的电压F06 最高输出电压1（最高输出频率时） F06 MAX V - 1 80 - 240V: AVR 动作(200V 级)320 - 480V: AVR 动作(400V 级) V 1 200V 级:200400V 级:400 设定最高输出频率1(F03)时的电压F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 ∨F08 加减速时间2 F08 DEC TIME 1 0.01-3600 s 0.01 6.00 ∨F09 转矩提升1 F09 TRQ BOOST 1 0.0:自动转矩提升(恒转矩特性负载用)0.1-0.9:平方转矩特性负载用1.0-1.9:比例转矩特性负载用2.0-20.0:恒转矩特性负载用 - 0.1 0.0 ∨F10 电子继电器动作选择 F10 ELCTRN OL 1 0:不动作1:动作(通用电机)2:动作(变频专用电机) - - 2 ∨F11 电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135%电流值为A的设定值 A 0.01 *1) ∨F12 电子继电器热时间常数 F12 TIME CNST 1 0.5 - 75.0 min 0.1 5.0 ∨F13 未使用（DB电阻） F13 DBR OL 数据保护 - - - -F14 未使用（再启动） F14 RESTART 数据保护 - - - -F15 频率上限 F15 H LIMITER 0 - 120 Hz 1 70 ∨F16 频率下限 F16 L LIMITER 0 - 120 Hz 1 0 ∨F17 增益（频率设定信号） F17 FREQ GAIN 0.0 - 200.0 % 0.1 100.0 ∨F18 偏置频率 F18 FREQ BIAS -120.0 - +120.0 Hz 0.1 0.0 ∨F19 不使用 - - - - - -F20 直流制动开始频率 F20 DC BRK Hz 0.0 - 60.0 Hz 0.1 0.0 ∨F21 直流制动动作值 F21 DC BRK LVL 0 - 100 % 1 0 ∨F22 直流制动时间 F22 DC BRK t 0.0s(不动作)0.1 - 30.0 s 0.1 0.0 ∨F23 起动频率 F23 START Hz 0.0 - 60.0 Hz 0.1 0.0F24 起动频率持续时间 F24 HOLDING Hz 0.0 - 10.0 s 0.1 0.0 ×F25 停止频率 F25 STOP Hz 0.1 - 6.0 Hz 0.1 0.1 ×F26 电机转动声(载波频率) F26 MTR SOUND 2 - 15 KHz 1 15 ∨下一页电机转动声(音色)F27 MTR TONE 0:0级1:1级2:2级3:3级 - - 0 ∨可选择4种音调.载波频率(F26)在7[KHz]以下时有效,即使超过7[KHz]时也可设定,不过不能调整音色.F28 不使用 - - - - - -F29 不使用 - - - - - -F30 FMA端子电压调整 F30 FMA V - ADJ 0 - 200 % 1 100 ∨F31 FMA端子功能选择 F31 FMA FUNC 0:速度调节器设定值( BSR )1:输出频率2:输出电流3:输出电压4:转矩指令输出( BSFB )5:负载率6:耗电7:未使用8:检测速度9:直流中间电压10:未使用11:转矩偏置平衡调整( BTBB )12:转矩偏置增益调整( BTBG ) - - 0 ∨ FMA端子0 - 10V定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)11:转矩-100% - +100%12:转矩-100% - +100%F32 不使用 - - - - - -F33 FMP端子脉冲率 F33 FMP PULSES 300 - 6000 (100%时的脉冲) p/s 1 1440 ∨F34 FMP端子电压调整 F34 FMP V - ADJ 0:脉冲频率输出(50%幅值固定)1 - 200:输出电压调整(2670p/s固定,脉冲宽度调整) % 1 0 ∨F35 FMP端子功能选择 F35 FMP FUNC 0:速度调节器设定值1:输出频率2:输出电流3:输出电压4:输出转矩5:负载率6:耗电7:未使用8:检测速度9:直流中间电路电压10:未使用 - - 0 ∨ FMA端子0-10V的定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)F36 30RY动作模式 F36 30RY MODE 0:跳闸时激磁动作1:通常时激磁动作 - - 0 ×F37 不使用 - - - - - -F38 不使用 - - - - - -F39 不使用 - - - - - -F40 转矩限制1(驱动) F40 DRV TRQ 1 20 - 200 999(不动作) % 1 200 ∨F41 转矩限制1(制动) F41 BRK TRQ 1 0 (再生回避),20 - 200 999(不动作) % 1 200 ∨F42 未使用 F42 TRQVECTOR 1 数据保护 - - - -二、端子功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注E01 X1端子功能选择 E01 X1 FUNC 多段速频率选择段段多段速频率选择段段多段速频率选择段段未使用未使用未使用自由运转指令异常复位外部报警点动运行未使用未使用直流制动指令未使用未使用未使用未使用未使用允许编辑指令可更换数据未使用未使用未使用取消转矩控制选择链接运行万能未使用未使用未使用零速指令未使用强制停止预备激磁转矩偏置段段转矩偏置段段转矩偏置段段选择畜电池运行转矩偏置保持 - - 0 ×E02 X2端子功能选择 E02 X2 FUNC - - 1 ×E03 X3端子功能选择 E03 X3 FUNC - - 2 ×E04 X4端子功能选择 E04 X4 FUNC - - 8 ×E05 X5端子功能选择 E05 X5 FUNC - - 4 ×E06 X6端子功能选择 E06 X6 FUNC - - 4 ×E07 X7端子功能选择 E07 X7 FUNC - - 4 ×E08 X8端子功能选择 E08 X8 FUNC - - 4 ×E09 X9端子功能选择 E09 X9 FUNC - - 4 ×E10 加速时间2 E10 ACC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E11 减速时间 2 E11 DEC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E12 加速时间 3 E12 ACC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E13 减速时间 3 E13 DEC TIME 3 0.01 -3600 s 0.01 6.00 ∨E14 加速时间 4 E14 ACC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E15 减速时间 4 E15 DEC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E16 未使用 E16 DRV TRQ 2 数据保护 - - - -E17 未使用 E17 BRK TRQ 2 数据保护 - - - -E18 未使用 - - - - - -E19 未使用 - - - - - -E20 Y1 端子功能选择 E20 Y1 FUNC 运行中频率到达的频率检测欠电压停止中转矩控制检测制动驱动转矩限制中未使用过载预报面板运行中停止中运行准备中未使用未使用未使用未使用端子功能用未使用未使用未使用未使用未使用跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号冷却风扇控制未使用万用散热片过热预报未使用未使用频率检测过载预报未使用速度有信号制动控制信号加速中减速中速度一致制动控制信号 - - 0 ×E21 Y2 端子功能选择 E21 Y2 FUNC - - 38 ×E22 Y3 端子功能选择 E22 Y3 FUNC - - 39 ×E23 Y4 端子功能选择 E23 Y4 FUNC - - 6 ×E24 Y5A Y5C 端子(RY输出) E24 Y5 FUNC - - 6 ×E25 Y5RY 动作模式 E25 Y5RY MODE 0:用ON 信号激磁1:用OFF信号激磁 - - 0 -E26 未使用 - - - - - -E27 未使用 - - - - - -E28 未使用 - - - - - -E29 未使用 - - - - - -E30 速度一致(FAR)(检出值) E30 FAR HYSTR 0.0 - 10.0 Hz 0.1 2.5 ∨E31 频率检测(FDT)(动作值) E31 FDT LEVEL 0.0 - 120.0 Hz 0.1 60.0 ∨E32 频率检测(FDT)(滞后幅值) E32 FDT HYSTR 0.0 - 30.0 Hz 0.1 0 ∨E33 过载预报动作选择 E33 OL WARNING 0:电子热继电器1:输出电流 - - 0 ∨E34 过载预报动作值 E34 OL LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E35 过载预报定时器时间 E35 OL TIMER 0.0 - 60.0 s 0.1 10.0 ∨E36 频率检测2(FDT2)动作值 E36 FDT2 LEVEL 0.0 - 120 Hz 0.1 60.0 ∨E37 过载预报2 动作值 E37 OL2 LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E38 未使用 - - - - - -E39 未使用 - - - - - -E40 显示系数A E40 COEF A 0.00 - 200.0 - 0.01 100.0 ∨E41 显示系数B E41 COEF B -100.00 - - -100.00 ∨设定不能修改E42 显示滤波器 E42 DISPLAYFL 0.0 - 5.0 s 0.1 0.5 ∨E43 LDE 监示器(显示选择) E43 LDE MNTR 0:速度调节器设定值[BSR] 1:输出频率2:频率设定值3:输出电流4:输出电压5:电机转速6:线速度7:负载转速8:转矩运算值9:耗电10:转矩偏置平衡调整 [BTBB] 11:转矩偏置平衡调整 [BTBB]12:转矩偏置增益调整 [BTBG] - - 0 ∨ E44 LCD 监示器(停止显示) E44 LCD MNTR 2 0:设定值显示1:输出值显示 - - 0 ∨ 变频器停止时的LED 显示内容的设定E45 LCD 监示器显示选择 E45 LCD MNTR 0:操作指导显示画面1:条形图(输出频率,输出电流,输出转矩) - - 0 ∨ 以变频器额定电流作基准显示 E46 LCD 监示器语种选择 E46 LANGUAGE 0:日本语1:英语2:德语3:法语4:西班牙语5:意大利语 - - 0 ∨E47 LCD 监示器对比度调整 E47 CONTRAST 0(浅) - 10(深) - - 5 ∨三、控制功能功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 C01 频率跳越 1 C01 JUMP Hz1 0 - 120 Hz 1 0 ∨C02 频率跳越 2 C02 JUMP Hz2 0 - 120 Hz 1 0 ∨C03 频率跳越 3 C03 JUMP Hz3 0 - 120 Hz 1 0 ∨C04 频率跳越幅值 C04 JUMP HYSTR 0 - 30 Hz 1 60 ∨C05 多段频率 1 C05 MULTI Hz-1 0.00 - 120.00 Hz 0.01 0.00 ∨C06 多段频率 2 C06 MULTI Hz-2 0.00 - 120.00 Hz 0.01 0.00 ∨C07 多段频率 3 C07 MULTI Hz-3 0.00 - 120.00 Hz 0.01 0.00 ∨C08 多段频率 4 C08 MULTI Hz-4 0.00 - 120.00 Hz 0.01 0.00 ∨C09 多段频率 5 C09 MULTI Hz-5 0.00 - 120.00 Hz 0.01 0.00 ∨C10 多段频率 6 C10 MULTI Hz-6 0.00 - 120.00 Hz 0.01 0.00 ∨C11 多段频率 7 C11 MULTI Hz-7 0.00 - 120.00 Hz 0.01 0.00 ∨C12 多段频率 0 C12 MULTI Hz-8 0.00 - 120.00 Hz 0.01 0.00 ∨C13 蓄电池运行速度 C13 MULTI Hz-9 0.00 - 120.00 Hz 0.01 0.00 ∨ C14 未使用 C14 MULTI Hz-10 数据保护 - - - -C15 未使用 C15 MULTI Hz-11 数据保护 - - - -C16 未使用 C16 MULTI Hz-12 数据保护 - - - -C17 未使用 C17 MULTI Hz-13 数据保护 - - - -C18 未使用 C18 MULTI Hz-14 数据保护 - - - -C19 未使用 C19 MULTI Hz-15 数据保护 - - - -C20 点动频率 C20 JOG Hz 0.00 - 120.00 Hz 0.01 5.00 ∨C21 未使用 C21 PATTERN 数据保护 - - - -C22 未使用 C22 STAGE 1 数据保护 - - - -C23 未使用 C23 STAGE 2 数据保护 - - - -C24 未使用 C24 STAGE 3 数据保护 - - - -C25 未使用 C25 STAGE 4 数据保护 - - - -C26 未使用 C26 STAGE 5 数据保护 - - - -C27 未使用 C27 STAGE 6 数据保护 - - - - C28 未使用 C28 STAGE 7 数据保护 - - - -C29 未使用 - - - - - - C30 未使用 C30 FREQ CMD 2 数据保护 - - - -C31 模拟输入(端子12) C31 OFFSET 12 -100.0 -- +100.0 % 0.1 0.0 ∨ C32 偏值调整(端子C1) C32 OFFSET C1 -100.0 -- +100.0 % 0.1 0.0 ∨ C33 模拟输入滤波器 C33 REF FILTER 0.00 -- 5.00 s 0.01 0.05 ∨四、电动机1 参数功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 P01 电机1极数 P01 M1 POLES 2 - 14 极 2 4P02 电机1容量 P02 M1 CAP 0.01 - 45.00 KW 0.01 *1)P03 电机1额定电流 P03 M1 -Ir 0.00 - 2000 A 0.01 *1)P04 电机1自整定 P04 M1 TUN 1 0:不动作1:动作(电机停止状态下整定%R1,%X)2:动作(电机旋转状态下整定%R1,%X) - - 0P05 电机1在线自整 P05 M1 TUN 2 0:不动作1:动作 - - 0P06 电机1空载电流 P06 M1 -Io 0.00 - 2000 A 0.01 *1)P07 电机1%R1 P07 M1 -%R1 0.00 - 50.00 % 0.01 *1) ∨P08 电机1%X P08 M1 -%X 0.00 - 50.00 % 0.01 *1) ∨P09 电机1转差补偿量 P09 SLIP COMP 1 0.00 - 15.00 Hz - 0.00 ∨五、高级功能功能码名称LCD 画面显示可设定范围单位最小单位出厂设定运行时变更备注H01未使用------H02未使用------H03数据初始化H03 DATA INIT0:使用说明书设定值 1:初始值(出厂设定值) --H04未使用H04 AUTO-RESET数据保护----H05未使用H05 RESET INF数据保护----H06冷却风扇ON/OFF控制H06 FAN STOP0:不动作1:动作--∨H07未使用H07 ACC PTN数据保护----H08未使用H08 REV LOICK数据保护----H09未使用H09 START MODE 数据保护----H10未使用H10 ENERGY SAV 数据保护----H11减速模式H11 DEC MODE 0:常规减速1:自由运行--∨H12瞬时过电流限制H12 INST CL0:不动作1:动作--H13未使用H13 RESTART t数据保护----H14电流限制时频率降低率H14 FALL RATE0.00 - 100.00Hz/s0.0110.00∨H15未使用H15 HOLD V数据保护----H16未使用H16 SELFHOLD t数据保护----H17未使用-----H18转矩控制动作选择H18 TRQ CTRL0:不动作1:端子12(模拟输入)转矩指令(无极性)(0 - +10V/0 - 200%) 2:端子12(模拟输入)转矩指令(无极性)(0 - 10V/0- 200%) 3:端子12(模拟输入)转矩偏置(无极性)(0 - 10V/0- 100%) 4:端子C1(模拟输入)转矩偏置(无极性)(4 - 20mA/0 - 100%) --H19未使用H19 AUT RED-----H20未使用H20 PID MODE-----H21未使用H21 FB SIGNAL----H22未使用H22 P-GAIN-----H23未使用H23 I-GAIN-----H24未使用H24 D-GAIN-----H25未使用H26PTC 热敏电阻动作选择H26 PTC MODE0:不动作1:动作-∨H27PTC 热敏电阻动作值H27 PTC LEVEL0.00 - 5.00V0.011.60∨H28未使用H28 DROOP数据保护----H29未使用------H30链接功能动作选择H30 LINK FUNK0 - 3-∨H31RS485设定站址H31 RS485 ADDRESS1 - 31-11H32RS485设定发生出错时动作选择H32 MODE ON ER0 - 3--∨H33RS485设定出错处理定时器时间H33 TIMER0.0 - 60.0s0.12.0∨H34RS485设定传送速度H34 BAUD RATE0 - 4--1H35RS485 数据长度选择H35 LENGTH0: 8bit 1:7bit--∨H36RS485 奇偶位选择H36 PARITY0 - 2--H37RS485 停止位选择H37 STOP BITS0:2bit 1:1bit--∨H38RS485 检测通信中断时间H38 NO RES t0:无检测1:1 -60s1∨RS485 间隔响应时间H39 INTERVAL0.00 - 100s0.010.01∨六、电动机2参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注A01 未使用 A01 MAX Hz-2 数据保护 - - - -A02 未使用 A02 BASE Hz-2 数据保护 - - - -A03 未使用 A03 RATED V-2 数据保护 - - - -A04 未使用 A04 MAX V-2 数据保护 - - - -A05 未使用 A05 TRQ BOOST 2 数据保护 - - - -A06 未使用 A06 ELCTRN OL 2 数据保护 - - - -A07 未使用 A07 OL LEVET 2 数据保护 - - - -A08 未使用 A08 TIME CNST 2 数据保护 - - - -A09 未使用 A09 TRQVECTOR 2 数据保护 - - - -A10 未使用 A10 M2 POLES 数据保护 - - - -A11 未使用 A11 M2-CAP 数据保护 - - - -A12 未使用 A12 M2-Ir 数据保护 - - - -A13 未使用 A13 M2 TUN 1 数据保护 - - - -A14 未使用 A14 M2 TUN 2 数据保护 - - - -A15 未使用 A15 M2-To 数据保护 - - - -A16 未使用 A16 M2-%R1 数据保护 - - - -A17 未使用 A17 M2-%X 数据保护 - - - -A18 未使用 A18 SLIP COMP 2 数据保护 - - - -七、选项功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注o01 选择速度指令方式 o01 选项01 0:标准1:矢量控制 - - 1o02 速度指令滤波器时间常数 o02 选项02 0.000 - 5.000 s 0.001 0.020 ∨o03 编码器脉冲数 o03 选项03 20 - 3000 P 1 1024o04 ASR P常数(高速时) o04 选项04 0.01 - 200.00 倍 0.01 40.00 ∨o05 ASR I常数 o05 选项05 0.000 - 5.000 倍 0.001 0.003 ∨o06 速度检测用滤波器时间常数 o06 选项 06 0.000 - 5.000 - 0.001 0.003 ∨ o07 ASR P 常数切换频率1 o07 选项 07 0 - 120 Hz 1 5 ∨o08 ASR P 常数切换频率 2 o08 选项 08 0 -120 Hz 1 10 ∨o09 ASR P 常数(低速时) o09 选项 09 0.01 - 200.00 倍 0.01 40.00 ∨o10 多段速度指令一致定时器 o10 选项 10 0.000 - 0.100 s 0.001 0.005 ∨o11 加减速时间 9 o11 选项 11 0.01 - 3600 s 0.01 6.00 ∨o12 加减速时间 10 o12 选项 12 0 - 50 % 1 0o13 S 字设定 1 o13 选项 13 0 - 50 % 1 0o14 S 字设定 2 o14 选项 14 0 - 50 % 1 0o15 S 字设定 3 o15 选项 15 0 - 50 % 1 0o16 S 字设定 4 o16 选项 16 0 - 50 % 1 0o17 S 字设定 5 o17 选项 17 0 - 50 % 1 0o18 S 字设定 6 o18 选项 18 0 - 50 % 1 0o19 S 字设定 7 019 选项 19 0 - 50 % 1 0o20 S 字设定 8 o20 选项 20 0 - 50 % 1 0o21 S 字设定 9 o21 选项 21 0 - 50 % 1 0o22 S 字设定 10 o22 选项 22 0 - 50 % 1 0o23 运行指令一致定时器 o23 选项 23 0.000 - 0.100 s 0.001 0.000 ∨o24 转矩偏置起动定时器 o24 选项 24 0.00 - 1.00 s 0.01 0.2 ∨o25 制动释放定时器 o25 选项 25 0.00 - 5.00 s 0.01 0.1 ∨o26 制动抱闸定时器 o26 选项 26 0.00 - 5.00 s 0.01 0.1 ∨o27 速度一致检测幅 o27 选项 27 0.0 - 25.0 % 0.01 0.1 ∨o28 速度一致OFF 延迟 o28 选项 28 0.00 - 10.00 s 0.01 0.10 ∨o29 控制开关 o29 选项 29 0 - 3 - 1 0o30 Di 转矩偏置 0 o30 选项 30 -200 - +200 % 1 0 ∨o31 Di 转矩偏置 1 o31 选项 31 -200 - +200 % 1 0 ∨o32 Di 转矩偏置 2 o32 选项 32 -200 - +200 % 1 0 ∨o33 Di 转矩偏置 3 o33 选项 33 -200 - +200 % 1 0 ∨o34 Di 转矩偏置 4 o34 选项 34 -200 - +200 % 1 0 ∨o35 Ai 转矩偏置驱动侧 o35 选项 35 0.0 - 200.0 % 0.1 100.0 ∨o36 增益制动侧 o36 选项 36 0.0 - 200.0 % 0.1 100.0 ∨o37 转矩指令滤波器时间常数 o37 选项 37 0.000 - 5.000 s 0.001 0.000 ∨o38 起动时间 o38 选项 38 0.00 - 10.00 s 0.01 0.00o39 选择速度 0 o39 选项 39 000 - 111 - - 000o40 选择速度 1 o40 选项 40 000 -111 - - 001o41 选择速度 2 o41 选项 41 000 - 111 - - 010o42 选择速度 3 o42 选项 42 000 - 111 - - 011o43 选择速度 4 o43 选项 43 000 - 111 - - 100o44 选择速度5 o44 选项44 000 - 111 - - 101o45 选择速度6 o45 选项45 000 - 111 - - 110o46 选择速度7 046 选项46 000 - 111 - - 111富士FRE G11UD变频器故障代码表报警名称键盘面板显示动作内容LEDLCD过电流OC1OC DURING ACC加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。

富士变频器复位及就地操作说明
1、正常运行时，按PRG键，显示菜单画面，一个画面只能显示一个项目。

按RESET键返回。

2、按∧或∨键，移动游标，选择项目。

3、按FUNC/DATA键，显示相应项的内容。

按RESET键返回。

具体示意图如下：
1、报警发生时，界面将由运行画面自动转换为报警画面，同时显示相应的报警信息。

2、若要进行报警复位，则按RESET键或进行相应的报警复位处理。

3、若要察看其他相应的信息，菜单画面、相应项内容以及补充内容和正常运行时的一样。

但是由菜单画面转换为报警画面只能通过PRG键。

具体示意图如下：
需要修改的主要参数：
F00数据保护
0 可改变数据√
1 不可改变数据
F02运行操作
0 就地操作√
1 远方操作
1、依照上页所示说明依次进入相应项内容；
2、按FUNC/DATA键进入此项内容的修改模式；
3、按∧或∨键改变参数值；
4、按FUNC/DATA键保存所设定的参数。

1、将F00参数改为0、F02参数改为0
2、
变频器异常，发生保护动作时，面板显示相关的报警信息。

主要动作内容和故障诊断，参阅操作说明书的6保护动作和7故障诊断部分。

富士变频器参数设置方法一、基本参数设置1.电源参数设置：根据实际的电源电压和频率设置变频器的电源参数。

一般来说，电源电压范围为220V-440V，频率范围为50Hz-60Hz。

选择适合的电源参数可以提高变频器的工作效率。

2.控制方式设置：根据使用场景和要求选择适合的控制方式。

常见的控制方式有V/F控制和矢量控制。

V/F控制方式适用于常规负载的应用，而矢量控制方式适用于需要更高精度和响应速度的应用。

3.频率设置范围：根据实际需求，设置变频器的频率范围。

一般来说，变频器的频率范围为0-400Hz。

根据实际需求，可以将频率范围限制在一个更小的区间内，以提高系统的稳定性和运行效果。

二、运行参数设置1.加速时间和减速时间设置：根据实际需求和负载特性，设置变频器的加速时间和减速时间。

加速时间和减速时间是控制电机启停和调速的重要参数。

合理设置加速时间和减速时间可以保证系统的平稳启停，并减少对设备的冲击。

2.最大频率设置：根据实际需求和电机的额定转速，设置变频器的最大频率。

最大频率是指变频器可以输出的最高电源频率。

根据电机的额定转速和负载特性，合理设置最大频率可以保证电机在最高转速运行时的稳定性。

3.过载能力设置：根据实际需求和电机的负载特性，设置变频器的过载能力。

过载能力是指变频器可以承受的瞬时过载电流。

根据电机的额定功率和负载特性，合理设置过载能力可以保护电机和变频器不受意外负载冲击的影响。

三、保护参数设置1.过流保护设置：根据实际需求和负载特性，设置变频器的过流保护参数。

过流保护是指在电机启动或运行过程中，当电流超过设定的阈值时，自动停机保护的功能。

合理设置过流保护参数可以保护电机和变频器不受过流损害。

2.过载保护设置：根据实际需求和负载特性，设置变频器的过载保护参数。

过载保护是指在电机运行过程中，当负载超过设定的阈值时，自动停机保护的功能。

合理设置过载保护参数可以保护电机和变频器不受过载损害。

3.过压保护设置：根据实际需求和电网质量，设置变频器的过压保护参数。
