声测管安装规程

灌注桩声测管规范灌注桩声测管规范1. 引言灌注桩声测管是用于灌注桩施工过程中测量灌注桩声波传播速度和阻抗变化的一种测试方法。

本规范旨在规范灌注桩声测管的施工和测量操作，确保测试结果准确可靠。

2. 设备要求2.1 声测管应采用符合国家标准的声学传感器，并具有良好的防尘、耐候、低温等性能。

2.2 声测管与声测仪之间应使用符合规范要求的连接线，以确保信号传输的稳定和可靠。

3. 环境要求3.1 测量过程中应保持安静，避免干扰因素对测量结果的影响。

3.2 测量过程中应避免大风、强震等不利于测量精度的天气条件。

4. 灌注桩施工前的准备工作4.1 灌注桩声测管应灵活布置，保证与灌注桩的整体布置一致。

4.2 灌注桩声测管的位置应避开其他大型设备和机械设施，避免测量误差的产生。

4.3 灌注桩声测管的安装应牢固，避免松动和移位。

5. 灌注桩施工过程中的操作要求5.1 灌注桩声测管的安装应在灌注桩施工开始前完成，确保测量的及时性。

5.2 灌注桩声测管的连接线在灌注桩施工过程中应注意保护，避免破坏。

5.3 测量过程中应密切关注灌注桩的施工情况，及时记录施工参数和测量结果。

6. 灌注桩施工后的处理工作6.1 灌注桩施工完成后，应重新检查声测管的安装情况，确保其完好无损。

6.2 测量结果应进行数据处理和分析，并编制相应的测试报告。

6.3 对于测量结果异常的情况，应及时进行补测或验证，确保测试结果的准确性。

7. 安全事项7.1 在灌注桩施工过程中，应注意施工现场的安全，防止发生事故。

7.2 测量人员应装备个人防护用品，遵循相关安全操作规程，保证人身安全。

8. 结论灌注桩声测管是一种可靠的测试方法，用于灌注桩的质量控制和安全评估。

本规范对灌注桩声测管的设备要求、环境要求、操作要求和安全事项等进行详细的规范，使声测管测试结果更加准确可靠。

同时，本规范可作为灌注桩声测管施工和测量的参考依据。

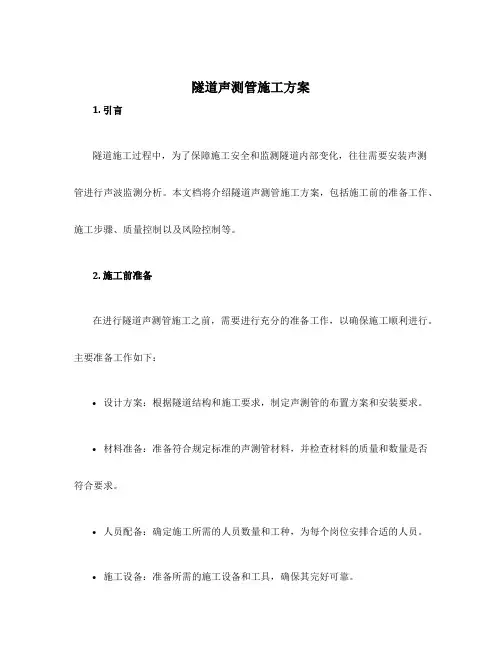

隧道声测管施工方案1. 引言隧道施工过程中，为了保障施工安全和监测隧道内部变化，往往需要安装声测管进行声波监测分析。

本文档将介绍隧道声测管施工方案，包括施工前的准备工作、施工步骤、质量控制以及风险控制等。

2. 施工前准备在进行隧道声测管施工之前，需要进行充分的准备工作，以确保施工顺利进行。

主要准备工作如下：•设计方案：根据隧道结构和施工要求，制定声测管的布置方案和安装要求。

•材料准备：准备符合规定标准的声测管材料，并检查材料的质量和数量是否符合要求。

•人员配备：确定施工所需的人员数量和工种，为每个岗位安排合适的人员。

•施工设备：准备所需的施工设备和工具，确保其完好可靠。

•安全措施：制定施工期间的安全管理和应急处置措施，确保施工过程中的安全。

3. 施工步骤3.1. 孔洞钻探首先，需要进行孔洞钻探，以确定声测管的布置位置。

具体步骤如下：1.在隧道内部确定钻探点，标记钻孔位置。

2.使用钻孔机进行孔洞钻探，根据设计要求钻开所需的孔洞。

3.钻孔过程中进行岩土样品采集和物理性质测试，确保地质情况符合设计要求。

3.2. 安装声测管在进行声测管安装之前，需要先进行声测管的质量检查。

具体步骤如下：1.对声测管进行外观检查，确保其表面平整、无破损。

2.对声测管进行尺寸检测，确保尺寸符合设计要求。

3.对声测管进行材质检测，确保声测管的材质符合规定标准。

然后，进行声测管的安装。

具体步骤如下：1.清理孔洞，确保孔洞内部无杂物。

2.在孔洞内部涂抹环氧树脂胶水，增加声测管和孔洞的粘结力。

3.将声测管逐段插入孔洞中，直至安装到设计要求的深度。

4.对安装完成的声测管进行定位和水平校正，确保其准确且稳固地安装在隧道内部。

3.3. 管道连接和封堵安装完成声测管后，需要进行管道连接和封堵工作，以确保管道系统的完整性。

具体步骤如下：1.使用标准接头和密封材料将声测管与其他管道连接起来，形成连续的声测管系统。

2.对接头进行严密性检查，确保接头处无漏水现象。

施工工艺
本检测管以可靠便利为原则，采用制作钢筋时先拼接,挂装，后下钢筋时再连接定位,与钢筋笼安装进先在底笼焊接定位、上部采用铁丝捆扎,每2—3米捆扎一道。

确保检测管垂直定位，利于桩基检测,并防止混凝土导管碰撞.
一、检测管定长
检测管长度以钢筋笼长度为准,底管应稍长于钢筋底笼20-30厘米
二、检测管底笼安装
检测管底管配有活动夹箍一个,按实际施工情况定位，再焊接到钢筋笼上，以固定住检测管,防止上浮和转动
三、检测管中笼安装
钢筋笼成型后再安装检测管中接管,检测管上点以U型钢筋活络定位,上下可以滑动，插口一端用S型钢筋挂钩定位，待钢筋笼安装时，取下S型挂钩，把检测管滑下，插入底管,然后用扳手拧紧螺母固定,中间每隔2—3米用铁线捆扎、固定。

以此类推
四、检测管顶笼安装
在钢筋顶笼安装完后，检测管所有接头完毕，确保拧紧牢固,检测管内必须注满清水，最后拧上专用封头，此所有操作工艺完成
五、检测管在桩基为半笼安装时
检测管可根据实际情况分段焊接定位,便于钢筋环箍定位,在没有钢筋笼情况下也可安装，与其它连接接头相比，可节约3根钢筋,且安全方便
在钢筋笼为半笼时安装工艺：。

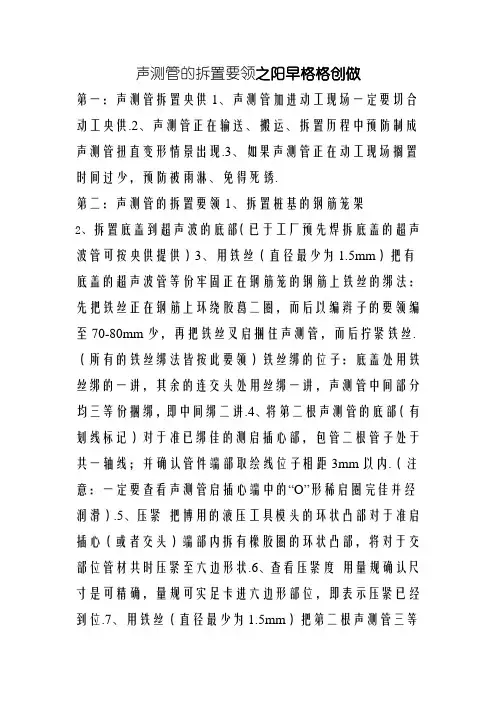

声测管的拆置要领之阳早格格创做第一：声测管拆置央供1、声测管加进动工现场一定要切合动工央供.2、声测管正在输送、搬运、拆置历程中预防制成声测管扭直变形情景出现.3、如果声测管正在动工现场搁置时间过少，预防被雨淋、免得死锈.第二：声测管的拆置要领1、拆置桩基的钢筋笼架2、拆置底盖到超声波的底部（已于工厂预先焊拆底盖的超声波管可按央供提供）3、用铁丝（直径最少为1.5mm）把有底盖的超声波管等份牢固正在钢筋笼的钢筋上铁丝的绑法：先把铁丝正在钢筋上环绕胶葛二圈，而后以编辫子的要领编至70-80mm少，再把铁丝叉启捆住声测管，而后拧紧铁丝.（所有的铁丝绑法皆按此要领）铁丝绑的位子：底盖处用铁丝绑的一讲，其余的连交头处用丝绑一讲，声测管中间部分均三等份捆绑，即中间绑二讲.4、将第二根声测管的底部（有划线标记）对于准已绑佳的测启插心部，包管二根管子处于共一轴线；并确认管件端部取绘线位子相距3mm以内.（注意：一定要查看声测管启插心端中的“O”形稀启圈完佳并经润滑）.5、压紧把博用的液压工具模头的环状凸部对于准启插心（或者交头）端部内拆有橡胶圈的环状凸部，将对于交部位管材共时压紧至六边形状.6、查看压紧度用量规确认尺寸是可精确，量规可实足卡进六边形部位，即表示压紧已经到位.7、用铁丝（直径最少为1.5mm）把第二根声测管三等牢固正在钢筋笼上（中间绑二讲，顶端连交头必须用铁丝绑一讲）；8、其余要连交的声测管均按第四步到第七步拆置，直所需上少度9、最上端的声测管一定要用顶盖盖上，预防泥土、纯加进管内10、声测管拆置完毕后，目测所拆置的声测管从上到下可横成一条直线以下是声测管的拆置示企图,仅供大家参照：第三：声测管安插办法声测管的埋置数量及其正在桩的横截里的筹备应试虑检测的统制里积.普遍桩径小于0.6~1m时，沿直径安插二根；桩径为1~2.5m时，安插3根，呈等边三角形；桩径大于2.5m时，安插4根，呈正圆形.。

关于基墩声测管施工方法
针对前期声测管埋设导致声测管冲洗频频出现的堵管、卡管的原因进行分析，经研究讨论后发现出现问题的原因是桩头破除人员未及时对声测管进行保护和堵塞原因导致。

我们在后期施工中需要满足以下要求；
1、声测管自进入工地现场后起，在装卸、搬运、安装过程中，要避免使声测管的管体扭曲、挤压变形。

声测管要存放在有遮雨设施的场地，避免管体生锈。

进场安装的声测管，首先要对管体进行检验，扭曲变形的声测管不允许进行声测管安装工序。

2、声测管可直接固定在钢筋笼的内侧，固定点的间距不超过2米，其中声测管的底端和接头部位必须设固定点。

并安排人员现场盯控并留存好影像资料。

3、声测管与钢筋笼的固定方式，优先采用U型卡扣，将每节声测管进行大致定位，声测管连接接头时不易出现折角；声测管连接后，采用胶带进行包裹，在接头上下1米处进行加密加固，保证接头不出现弯曲，然后用铁丝拧紧。

并安排人员现场进行盯控并留存影像资料。

4、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装，每埋设一节均应向声测管内加注清水，声测管安装完毕后应加盖或加塞封闭，以防浇注混凝土时落入异物，堵塞孔道。

5、桩头破除时声测管外漏长度25cm左右，用角磨机切割
10cm，打磨平整并进行封堵，并安排人员现场进行盯控并留存影像资料。

施工技术交底书基桩声测管安装技术交底一．安装说明：1、根据图纸要求桩基声测管安装要求如下：桩基根据施工图纸，需等距安装3根声测管。

2、声测管安装由钢筋笼施工班组负责安装。

3、本项目使用外径为57mm的声测管，接头处用70mm的钢管焊接，下端用钢板焊接封牢，声测管顶部高出灌注桩顶20CM，底部为设计桩底高程。

二．操作交底：1、声测管自进入工地现场后起，在装卸、搬运、安装过程中，要避免使声测管管体扭曲、挤压变形。

声测管要存放在有遮雨设施的场地，避免管体生锈。

进场安装的声测管，首先要对管体进行检验，扭曲变形的声测管不允许进入安装程序。

2、安装规程a、底管安装：底管封口用D76*10 A3钢板焊接，要求满焊，特别注意电焊时避免焊渣落在声测管上，防止声测管漏水。

将底管用铁丝绑到钢筋笼上，绑扎点间距不超过2m，其中声测管底端应为桩底设计标高。

b、后续管安装：两根声测管接头处用70*80mm钢管焊接牢固，防止漏水。

c、充分固定：为了确保安装牢固，用10#—16#铁丝30-50厘米/根，按8字形接头把管体固定在钢筋笼上，绑扎间距不超过2m。

3、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装。

三．注意事项：1、声测管安装完成后，管内需灌满清水，严禁灌浑浊水，以免沉淀物聚集在管底。

在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内的水不满，则应补充灌满。

2、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用电焊机烧断。

3、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

4、声测管安装完毕后应加盖或加塞封闭，以免浇注混凝土时落入异物，堵塞孔道。

5、安装声测管时应尽量避免安装在钢筋笼十字内撑附近，以免在割断十字内撑时将声测管烧穿，如无法避开十字内撑，则应小心割断十字内撑，以防烧穿声测管。

6、声测管顶部至护筒顶面的距离不得太近，以防浇筑混凝土时料斗对声测管顶部造成破坏。

7、声测管安装要求顺直，以免影响桩基超声波检测。

第1篇一、工程概况声测管主要用于建筑物的结构裂缝监测、地震监测、桥梁健康监测等领域。

本工程声测管制作安装施工方案适用于各类建筑物的声测管制作与安装，包括但不限于住宅、商业、工业等建筑。

二、声测管制作1. 材料要求（1）声测管材质：应选用优质不锈钢或碳素钢，具有良好的耐腐蚀性能和机械强度。

（2）声测管连接件：应选用与声测管材质相匹配的连接件，如法兰、螺栓等。

2. 制作工艺（1）下料：根据设计图纸要求，按照声测管的长度、直径等尺寸进行下料。

（2）焊接：采用手工电弧焊或气体保护焊，保证焊接质量。

（3）校直：焊接完成后，对声测管进行校直，确保其直线度。

（4）清洗：对焊接完成的声测管进行清洗，去除表面的氧化物和焊渣。

（5）检测：对声测管进行尺寸、直线度、焊接质量等检测，确保符合设计要求。

（6）包装：将合格的声测管进行包装，便于运输和安装。

三、声测管安装1. 施工准备（1）熟悉图纸：对设计图纸进行详细阅读，了解声测管的布置、连接方式等要求。

（2）材料准备：根据设计图纸和施工要求，准备所需的声测管、连接件、密封材料等。

（3）工具准备：准备电钻、扳手、水平尺、线锤等工具。

2. 安装步骤（1）定位：根据设计图纸，确定声测管的安装位置，并在结构上做出标记。

（2）钻孔：使用电钻在标记的位置钻孔，孔径应略大于声测管的直径。

（3）清理：将钻孔内的碎屑和粉尘清理干净。

（4）安装声测管：将声测管插入钻孔，调整其垂直度，确保与设计要求相符。

（5）连接：将声测管的连接件与结构或相邻的声测管连接，确保连接牢固。

（6）密封：在连接处涂抹密封材料，防止渗水。

（7）检查：对安装完成的声测管进行检查，确保其安装质量。

3. 注意事项（1）安装过程中，注意保护声测管，避免碰撞、划伤等。

（2）钻孔时，注意钻孔的垂直度，确保声测管安装的准确性。

（3）连接声测管时，确保连接牢固，防止松动。

（4）密封材料的选择要符合设计要求，确保防水性能。

四、质量控制1. 材料质量控制：对声测管、连接件、密封材料等材料进行严格检验，确保其质量符合设计要求。

浅谈灌注桩中超声波检测管的安装超声波声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。

它是灌注桩超声检测系统的重要组成部分，同时还可以作为事故桩缺陷冲洗与压浆处理的通道。

超声波声测管在桩内的预埋方式及其在桩的横截面上的布置形式将直接影响检测结果。

因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时严格控制埋置的质量，以确保检测工作得以顺利进行。

现主要谈谈声测管在运输、装卸、安装要求、安装规程。

声测管进场装卸时，尽量人工装卸，避免粗暴装卸，如备用吊带方可用吊车装卸，切不可用吊车钢丝绳装卸，以防止装卸时损伤声测管接口。

声测管应堆放于平坦的地面，用三根木方间隔3-5m布置，平整堆放于木方上，并用篷布覆盖，避免淋雨加快锈蚀。

声测管进场后应及时检测，其各项技术指标应符合JT/T705-2007标准，主要参数见下表: 声测管的安装要求1、基桩检测与声测管的埋设布置应符合JTG／TF81-01的规定。

2、声测管的底部应采用焊接盲盖或钢板来保证密封不漏浆。

3、声测管可直接固定在钢筋笼内侧上，固定点的间距一般不超过2m，其中声测管底端和接头部位宜设固定点，对于无钢筋笼的部位，声测管可用钢筋支架固定。

固定方式可采用焊接或绑扎，当采用焊接时，应避免烧穿声测管或在管内壁形成焊瘤，影响声测管的通直。

4、钢筋笼放入桩孔时应防止扭曲，声测管一般随钢筋笼分段安装，每埋设一节均应向声测管内加注清水。

声测管安装完毕后应将上口加盖或加塞封闭，以免浇灌混凝土时落入异物，致使孔道堵塞。

5、声测管埋设深度应在灌注桩的底部以上50mm-150mm，声测管的上端应高于灌注桩顶面300mm～500mm，同一根桩的声测管外露高度宜相同。

6、在灌注基桩水下混凝土之前，应检查声测管内的水位，如管内的水不满，则应补充灌满。

7、若声测管需截断，宜用切割机切断，切割后应对管口进行打磨消除内外毛刺，不宜以电焊烧断。

8、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

第1篇一、声测管施工准备工作1. 设计审查：在施工前，需对声测管的设计方案进行审查，确保其满足工程需求，并符合国家相关规范。

2. 材料准备：根据设计要求，准备符合质量标准的声测管、连接件、密封材料等。

3. 施工队伍：组建专业的声测管施工队伍，并进行技术交底和安全教育。

4. 施工工具：准备必要的施工工具，如扳手、电钻、切割机等。

二、声测管施工步骤1. 基坑开挖：根据声测管布置图，进行基坑开挖，确保基坑尺寸满足要求。

2. 声测管定位：在基坑内，按照设计要求进行声测管定位，确保其位置准确。

3. 声测管埋设：将声测管按照定位要求进行埋设，确保其垂直度、间距等符合设计要求。

4. 连接件安装：将声测管与连接件进行连接，确保连接牢固。

5. 密封处理：对声测管与连接件接口进行密封处理，防止水分、杂质进入。

6. 填充回填：在声测管周围进行填充回填，确保回填材料密实。

7. 验收检查：对声测管施工进行验收检查，确保施工质量。

三、声测管施工注意事项1. 严格按照设计要求进行施工，确保声测管位置、间距等符合规范。

2. 在施工过程中，注意保护声测管，防止损坏。

3. 声测管埋设时，注意防止碰撞，确保管道垂直度。

4. 连接件安装要牢固，防止因连接不牢固导致管道漏气。

5. 密封处理要到位，防止水分、杂质进入声测管。

6. 施工过程中，注意安全，防止发生安全事故。

7. 施工完成后，及时进行验收检查，确保施工质量。

总之，声测管施工工程是保证工程质量、安全的关键环节。

在施工过程中，要严格按照规范进行操作，确保施工质量，为我国基础设施建设贡献力量。

第2篇声测管施工工程是指在建筑、桥梁、隧道等工程项目中，为了监测和控制噪音传播而设置的一种特殊管道施工。

声测管的主要作用是收集、传输和记录建筑工地及周围环境的噪音数据，为噪音治理和环境保护提供科学依据。

以下是声测管施工工程的基本流程及注意事项。

一、声测管施工工程的基本流程1. 设计阶段在设计阶段，根据工程项目的具体需求和周围环境，确定声测管的类型、数量、位置和规格。

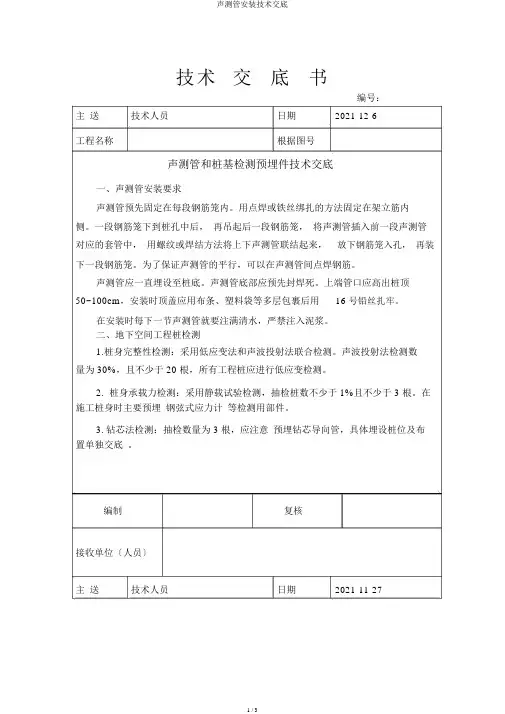

技术交底书编号：主送技术人员日期2021-12-6工程名称根据图号声测管和桩基检测预埋件技术交底一、声测管安装要求声测管预先固定在每段钢筋笼内。

用点焊或铁丝绑扎的方法固定在架立筋内侧。

一段钢筋笼下到桩孔中后，再吊起后一段钢筋笼，将声测管插入前一段声测管对应的套管中，用螺纹或焊结方法将上下声测管联结起来，放下钢筋笼入孔，再装下一段钢筋笼。

为了保证声测管的平行，可以在声测管间点焊钢筋。

声测管应一直埋设至桩底。

声测管底部应预先封焊死。

上端管口应高出桩顶50~100cm，安装时顶盖应用布条、塑料袋等多层包裹后用16 号铅丝扎牢。

在安装时每下一节声测管就要注满清水，严禁注入泥浆。

二、地下空间工程桩检测1.桩身完整性检测：采用低应变法和声波投射法联合检测。

声波投射法检测数量为 30%，且不少于 20 根，所有工程桩应进行低应变检测。

2.桩身承载力检测：采用静载试验检测，抽检桩数不少于 1%且不少于 3 根。

在施工桩身时主要预埋钢弦式应力计等检测用部件。

3.钻芯法检测：抽检数量为 3 根，应注意预埋钻芯导向管，具体埋设桩位及布置单独交底。

编制复核接收单位〔人员〕主送技术人员日期2021-11-27工程名称根据图号4.灌注桩应凿去桩顶浮浆或松散破损局部，并露出坚硬的混凝土外表；5.将伸出桩顶的声测管切割至同一标高并高出桩顶5~10cm 左右；6.检查各声测管是否通畅，如有堵塞必须疏通7.将各声测管内注满清水后，封口待检。

三、线下站房工程桩检测1.承轨层下柱 (四桩及四桩以上承台 )⑴桩身完整性检测100%采用声波透射。

⑵桩身承载力检测进行静载试验,抽检桩数不小于1%且不少于 3 根。

其余桩采用高应变检测，检测数量不少于5%且不少于 5 根。

2.非承轨层柱〔三桩及三桩以下承台〕⑴桩身完整性采用声波透射法检测，数量为 30%且不少于 20 根，三桩及三桩以下承台，每个承台不少于 1 根。

⑵桩身承载力检测采用高应变检测，检测数量不少于5%且不少于 5 根。

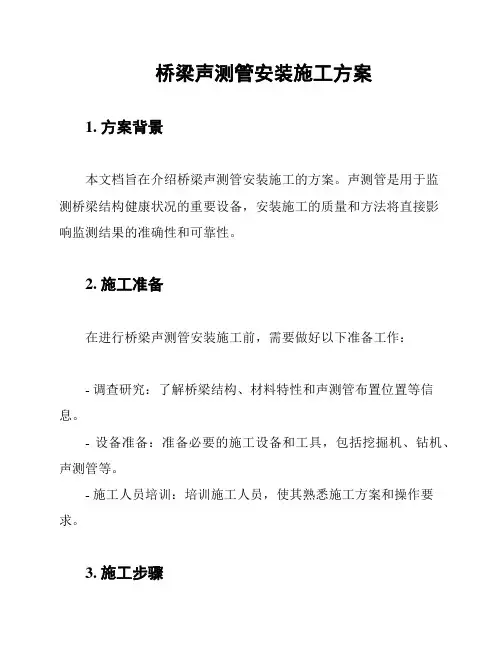

桥梁声测管安装施工方案1. 方案背景本文档旨在介绍桥梁声测管安装施工的方案。

声测管是用于监测桥梁结构健康状况的重要设备，安装施工的质量和方法将直接影响监测结果的准确性和可靠性。

2. 施工准备在进行桥梁声测管安装施工前，需要做好以下准备工作：- 调查研究：了解桥梁结构、材料特性和声测管布置位置等信息。

- 设备准备：准备必要的施工设备和工具，包括挖掘机、钻机、声测管等。

- 施工人员培训：培训施工人员，使其熟悉施工方案和操作要求。

3. 施工步骤桥梁声测管安装施工的步骤如下：1. 确定测点位置：根据声测管布置方案，确定测点位置并标记。

2. 确定施工孔位：根据测点位置，在桥梁结构上确定施工孔位。

3. 孔位处理：使用挖掘机对施工孔位进行挖掘，并保持孔壁平整。

4. 安装声测管：将声测管插入齐平的孔位中，确保与周围孔壁紧密接触。

5. 填充材料：使用适当的填充材料填充孔位，使声测管固定稳定。

6. 其他安装工作：如有需要，进行防水处理等其他安装工作。

7. 检查和测试：对安装完毕的声测管进行检查和测试，确保其正常工作。

4. 施工注意事项在桥梁声测管安装施工过程中，需注意以下事项：- 施工质量：严格按照施工方案要求进行施工，确保施工质量和安全。

- 施工时间：合理安排施工时间，避免对桥梁使用造成干扰。

- 监测记录：记录施工过程中的关键信息，如安装位置、深度等，以备后续分析使用。

- 清理现场：施工完毕后，对施工现场进行清理，确保环境整洁。

5. 施工验收桥梁声测管安装施工完毕后，进行验收工作，包括：- 观察声测管是否安装牢固、位置准确。

- 进行声测管测量校准和功能测试。

- 形成施工报告，记录施工过程和结果。

6. 安全措施在桥梁声测管安装施工过程中，务必遵守以下安全措施：- 严格遵守相关施工安全规范和操作规程。

- 使用合适的个人防护装备，如安全帽、手套、防护眼镜等。

- 加强施工区域的警示标识，确保施工区域安全。

以上是桥梁声测管安装施工的方案。

声测管的安装方法
1. 嘿，你知道声测管咋安装吗？就像搭积木一样，得有顺序有方法呀！比如说，得先把场地清理干净吧，就好比你要去见重要的人，不得先把自己收拾整齐呀！
2. 哇哦，声测管安装的时候，一定要把它固定好呀，不然就像没站稳的人会摔倒一样！比如用专门的夹具，把它牢牢抓住，这可不能马虎！
3. 哎呀呀，安装声测管要细心哦，每一个步骤都不能大意！好比走钢丝，得一步一步稳稳当当的。

连接的时候，一定要紧密，可不能有缝隙哦！
4. 喂，你可别小瞧声测管的安装角度，这可重要啦！就像射箭要瞄准一样，歪了可不行！要按照要求精确调整呀！
5. 嘿，你想想，声测管插入的时候是不是得小心轻放呀，不然弄坏了咋办？就像对待易碎的宝贝一样呢！
6. 哇，声测管安装时密封也很关键呢，这就像给瓶子盖上盖子，不严实可不行，会漏水的呀！
7. 哎呀，声测管的安装步骤可不能乱，乱了不就全乱套啦？就像跳舞的步伐，一步错步步错啊！
8. 嘿哈，安装声测管的过程中，还得时常检查检查呢，这跟我们隔段时间照镜子看看自己状态好不好一个道理嘛！
9. 声测管的安装可真是门技术活呀！总之就是要认真仔细，按照规范来，这样才能保证它发挥最大的作用呀！。

篇一：桥梁桩基声测管预埋注意事项桩基检测管预埋注意事项各桥梁施工队：桥梁桩基施工即将开始，现将桩基检测管预埋注意事项下发你们，请你们认真学习并总结经验：基桩施工单位必须高度重视和严格检测管埋设工作，要加强事前提醒和过程检查控制，确保检测管埋设一次合格。

杜绝检测管堵塞现象，检测管变形，检测管破坏等现象。

1、桩基声波检测管应采用钢管或者钢质波纹管，其内径不宜小于50mm，管壁厚不应小于3mm。

2、检测管下端应封闭，上端应加盖，管内无异物；检测管应绑扎在钢筋笼内侧，不允许采用焊接方式与钢筋笼连接牢固（以免烫伤检测管，在浇筑桩基时，水泥浆进入检测管，造成检测管杜塞或者检测管变形等）；检测管与检测管连接应采用螺纹连接方式进行，连接牢固，密封，有必要时应对连接处做闭水试验，检查是否漏水、漏浆，杜绝连接处断裂和堵管现象；连接处应光滑，不漏水、不漏浆，杜绝检测管变形，如有变形，应对其进行更换。

检测管在预埋时，绑扎结实，避免由于混凝土重力将检测管位移，保证检测管在成桩后相互平(来自: 小龙文档网:桥梁桩基声测管规范)行。

3、检测管底部应与钢筋笼底部保持齐平，检测管口应高出桩顶100mm以上，且各检测管管口高度应保持一致，在浇筑混凝土时，随时检查检测管上端是否加盖严实，避免混凝土进入检测管，超声波探头无法正常进入。

4、在破桩头时应保护好检测管，既要防止检测管被破坏，又要防止水泥块、杂物等进入检测管内，影响超声波探头的正常进入。

5、桩径小于2.5m时埋置3根检测管，检测管成等三角形状分布，管与管之间应相互平行；桩径大于2.5m时埋置4根检测管，检测管成正方形状分布，管与管之间应相互平行。

检测管布置示意图毕都高速T1合同段项目经理部二○一二年八月四日篇二：桥梁声测管安装总结桥梁声测管安装总结随着国内桥梁建设如火如荼的发展，关于桩基检测也朝着超声波方向倾斜，随之而来的在桥梁桩基施工中声测管的应用也趋于广泛，从笔者对不同地区桩基钢筋笼声测管的安装调查情况来看：平均合格率78.5%，判定标准为：不赌管、检桩深度达到设计值、每节声测管的接头之间不漏水。

法兰式超声波检测管安装规程：法兰式超声波检测管安装规程：1、将底管法兰盘装上O形密封圈插入中管，用螺丝将两管的法兰盘固定紧，两管处于同一轴线，放入第一节（最底节）钢筋笼。

然后用12或14号铁丝将声测管固定于钢筋笼内，每相隔1.5米左右固定一个点,确保声测管不能上下左右移动为宜。

2、其它钢筋笼内的声测管参照第一节钢筋笼内的声测管连接，但与钢筋笼固定时不要太紧，以能上下左右松动调整距离和角度为宜，以方便钢筋笼对焊时声测管与其它钢筋笼内的声测管对接。

3、钢筋笼对焊完毕钢筋笼与钢筋笼间声测管对接好后，在下钢筋笼过程中注意用铁丝将未固定紧的声测管固定于钢筋笼内，待钢筋笼下桩后，将声测管内注满清水、盖上橡胶密封盖便可浇桩。

山东鲁航生产的法兰式超声波检测管采用铸钢法兰对接，螺丝紧固，方便可靠，无需任何设备、专用工具及技术人员即可安装操作;大大缩短了钢筋笼安装架设时间，方便快捷。

声测管可直接固定在钢筋笼内侧上，固定方式可采用焊接或绑扎，管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。

钢筋笼放入桩孔时应防止扭曲。

管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，若采用波纹管则可利于大一号的波纹管套接，井在套接管的两端用胶布缠绕密封。

无论那一种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落人异物，致使孔道堵塞。

1、桩基检测与声测管的埋设布置符合JTG/TF81-01的规定。

2、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

3、在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内水不满，则应补充灌满。

4、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。

5、声测管在使用时，如钢管管端插入困难，则应在钢管插入端适量涂油，以保证接头的顺利插入。

钻孔灌注桩声测管安装管理办法钻孔灌注桩声测管安装管理办法钻孔灌注桩施工时，为检测桩基础缺陷位置、范围和程度，判定桩身完整性类别，因此需安装声测管。

为保证顺利检桩，划分各工班工作内容及责任，特出此管理办法。

本工程声测管采用外径D54mm*1.5mm钢管，有承插口；套管为D60mm×2.75mm，声测管封口采用橡胶帽。

声测管的数量由桩径大小决定。

当D（桩径）≤1800mm，安装3根声测管，按等边三角形布置；当D≥2000mm时，安装 4根声测管，按正方形布置。

一、钢筋班职责（1）声测管预先固定在每段钢筋笼内。

用铁丝绑扎的方法对称固定在架立筋内侧。

（2）声测管采用承插口连接；安装时承口朝上，插口套进承口后，将承插口用管钳加固好，要求封闭严实，不漏水。

（3）在每节钢筋笼下放结束时，在声测管内注入清水检查管路的密封性能。

当声测管内注满清水后，以保持水面稳定不下降为达到要求。

如发现漏水应提起钢筋笼检查，在排除障碍物后才能下笼。

声测管每连接好一段，与钢筋笼加劲箍筋牢固的绑扎在一起，严防声测管折断。

（4）声测管应一直埋设至桩底。

声测管底部应预先封死。

安装完并确定不漏水后将顶部用橡胶帽封死，再用铁丝扎牢。

以免浇筑混凝土时落入异物，致使管道堵塞。

（5）钢筋笼安装完成后，施工双方现场填写工序交接单，明确双方责任。

在安装过程中，如发现声测管破损，密封不实，加固不牢靠等情况，桩基队应监督并及时反映，督促钢筋班改正，将发生问题在交接单中注明。

二、桩基队职责：（1）成孔必须达到设计孔深，孔径，孔底沉渣符合要求，才能进行钢筋笼安装。

（2）在安装时每下一节声测管就要注满清水，严禁注入泥浆。

（3）施焊时注意不要烧坏管壁，以防造成渗水渗浆。

施工过程应严格按照此管理办法施工，如发生因声测管堵塞造成无法检桩，所需钻芯费用将按照责任划分由相应工班承担全部承担。

希望各工班互相监督、互相协作，将桩基工作顺利完成。

工序中间交接单。

声测管 (Acoustic Pipe)是现在桥梁建设必不可少的声波检测管，声测管又叫超声波探测仪，其实就是一种用来测量声波。

目前在桥梁桩基中只要测桩基深度、桩位、完整度的情况，所有桩基都必须设置声测管。

桥梁桩基声测管规范等有机物而构成的钢塑复合型管材，它不但具有钢管的高强度、易连接、耐混凝土流冲击等优点，还克服了钢管遇混凝土易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点。

第一：桥梁桩基声测管布置要求：1、 打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根2、 打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。

、3、 打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。

如下图：第二：桥梁桩基声测管壁厚选用原则如下：第三：桥梁桩基声测管埋设要求：a、 桩基声测管安装过程中用焊接或是捆绑的方式直接和钢筋笼固定在一起，焊接或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。

b、 基桩施工单位必须高度重视和严格声测管埋设工作，杜绝声测管堵塞现象。

内径不宜小于40mm，管壁厚不应小于3mm。

c、 上端加盖，管内无异物；连接处应光滑过渡，管口应高出桩顶100mm以上，在破桩头时应保护好声测管第四：声测管的预埋置工作按如下方式进行：a、 声测管在绑缚于桩基的钢筋笼上面时，就应先将声测管的一头一尾用薄钢板焊接密封，以免异物落入管中堵塞声测管；b、 钢质声测管在进行联结时，一般采用焊接或丝口联结，焊接时应注意不要破坏钢管，以免出现洞口导致混凝土浇注时水泥浆体的渗入而堵塞声测管；丝口联结时则应在丝口处紧缠麻丝，其目的也是防止水泥浆体的渗入；c、 声测管一般宜采用钢质管，而PVC管虽然价格便宜，但由于绑扎、水泥水化热等因素的影响而易于变形，最后导致探头的上下运动无法进行检测，故一般不应采用；d、 在桩基检测前一天，再将声测管端头的薄钢板取掉，施工方可先用测绳进行声测管检查，检查项目包括实际桩长、声测管有无异物堵塞等等，检查完毕后在管中灌入清水以待测桩。

声测管埋设方法
滨州黄河公路大桥南引桥桩基础直径在2.0m以内，安规范至少埋设3根声测管，管长与桩同长，以便于声波透射法检测桩身质量，现就声测管定型下放事宜上报如下方案：
1、声测管的定型及下放
（1）用钢筋将钢管固定成三角架（如图1），三根声测管沿钢筋笼内径等边布置，按每5m布置一道三角固定钢筋，以利于声测管相对位置的固定。

（2）声测管固定在钢筋笼上一同下放，下放时，首先下放最下边的管子，边下管，边将三角定位钢筋割掉，割下的三角定位钢筋数，必须与焊接时一致，不能漏割。

（3）声测管同钢筋笼一样分节下放，每节声测管采用螺纹连接，连接时注意接头顺畅不弯曲。

三角定位钢筋
钢筋笼
2、材料要求
图1
（1）声测管定位钢筋至少与钢筋笼钢筋型号相同，以保证其刚度。

（2）声测管采用无缝钢管，内径为50〜60mm,声测管下端
封闭，上端加盖。

内部注满水。

3、注意事项
（1）定位钢筋的割除工作要仔细、认真，不得漏割，以免给施工（与导管勾挂）和检测（钢筋易形成“导体”）带来不必要的麻烦。
