桥梁桩基声测管安装工艺
嘿，朋友！今天咱们来聊聊桥梁桩基声测管安装这档子事儿。
您想想，桥梁就像一条巨龙横跨在江河湖海之上，那桩基就是巨龙
的爪子，深深地扎进大地，支撑着整座桥的重量。
而声测管呢，就像
是巨龙身体里的血管，负责传递重要的信息，让我们能了解桩基的健
康状况。
声测管安装前，得像准备一场盛宴一样，精心准备各种材料和工具。
比如说，声测管得选质量上乘的，就好比买菜要挑新鲜水灵的。
管径、壁厚都得符合要求，不然就像小马拉大车，可使不得！还有连接的配件，那也得严丝合缝，不能有半点马虎。
安装的时候，那可得小心翼翼，仿佛在呵护一件珍贵的宝贝。
先把
声测管对准桩基的预定位置，这一步可不能偏差，不然就像射箭没瞄准，全白费功夫啦！然后固定好，就像给调皮的孩子系上安全带，让
它老老实实待在那儿。
焊接连接的地方，那得有精湛的手艺，就跟裁缝缝衣服一样，针脚
细密，牢固可靠。
不然稍微有点松动，后果不堪设想，这桥还能让人
放心走吗？
安装过程中，还得时刻注意保持声测管的竖直和水平，这就像走钢
丝的人要保持平衡，稍有偏差，那可就危险啦！而且要保证管内干净
通畅，不能有杂物堵塞，不然信息怎么能顺利传递呢？
每一步都得认真仔细，不能有丝毫懈怠。
您说，要是安装不好，桥梁出了问题，那得多可怕！这可关系着千千万万人的出行安全呐！
所以说，桥梁桩基声测管安装工艺可不是闹着玩的，得拿出十二分的精神，严格按照规范操作，才能保证桥梁的质量和安全。
咱们可不能在这关键的环节掉链子，您说是不是这个理儿？。

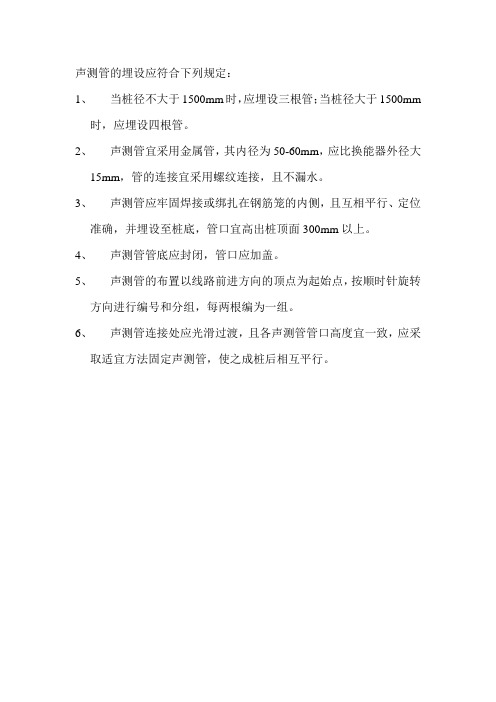

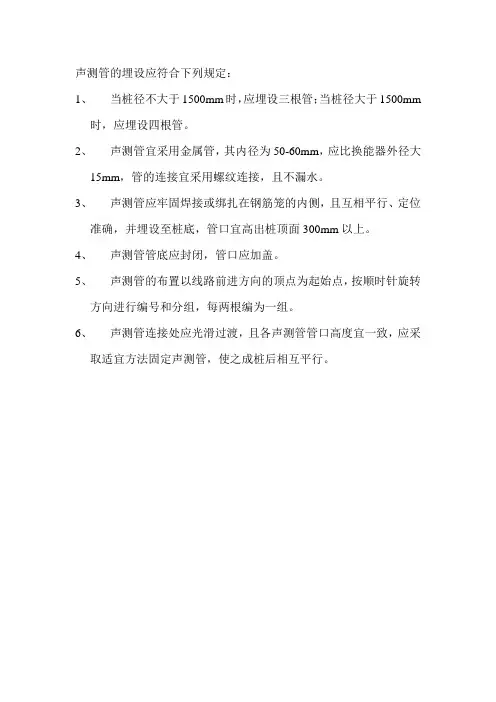

声测管的埋设应符合下列规定：
1、当桩径不大于1500mm时，应埋设三根管；当桩径大于1500mm
时，应埋设四根管。
2、声测管宜采用金属管，其内径为50-60mm，应比换能器外径大
15mm，管的连接宜采用螺纹连接，且不漏水。
3、声测管应牢固焊接或绑扎在钢筋笼的内侧，且互相平行、定位
准确，并埋设至桩底，管口宜高出桩顶面300mm以上。
4、声测管管底应封闭，管口应加盖。
5、声测管的布置以线路前进方向的顶点为起始点，按顺时针旋转
方向进行编号和分组，每两根编为一组。
6、声测管连接处应光滑过渡，且各声测管管口高度宜一致，应采
取适宜方法固定声测管，使之成桩后相互平行。
桩基声测管布置要求
桩基声测管是一种用于测量桩基质量的仪器，它通常由声测管和布置系统组成。
下面是桩基声测管布置的一般要求：
1. 桩基声测管的布置应符合设计图纸和技术要求。
2. 布置桩基声测管的位置应在桩顶封口处，并应与桩基的中轴线垂直。
3. 桩基声测管的布置间距应根据桩的直径和长度进行合理确定，一般建议不超过桩长的1/4。
4. 布置桩基声测管时应保证声测管与桩基之间有一定的间隙，以免互相干扰。
5. 布置桩基声测管时应考虑到施工中的方便性和安全性，如避开临时支撑和重要结构的位置。
6. 布置桩基声测管的过程中，应注意保持声测管的垂直度，避免弯曲或变形。
7. 布置桩基声测管的每根管子应通过橡胶垫或其他材料与桩基密封，确保管子底端对桩体的接触紧密。
8. 布置桩基声测管后，应及时进行检查和测试，以确保其正常工作。
需要注意的是，以上是一般性的桩基声测管布置要求，具体情况需根据设计要求和实际情况进行调整。
灌注桩声测管规范灌注桩声测管规范为了保障灌注桩施工过程的质量和安全，制定相应的声测管规范是必要的。
下面就灌注桩声测管的选择、安装和使用进行规范化说明。
一、声测管选择1. 声测管的材质应符合规定的要求，常见的材质有塑料、金属等。
根据实际施工情况选择合适的材质。
2. 声测管的直径和长度应根据灌注桩的直径和深度进行选择。
一般情况下，选择直径稍大于灌注桩直径的声测管，长度与灌注桩深度有关。
二、声测管安装1. 在灌注桩施工前，应提前安装好声测管。
安装时，应将声测管正确连接到声测设备上，并检查连接是否牢固。
2. 声测管的埋设深度应符合要求，一般埋设在灌注桩注浆段顶部水平面以下300mm处，以保证测量的准确性。
3. 声测管的连接点处应密封，并采取防水措施，以防止渗漏。
三、声测管使用1. 在声测过程中，应确保声测管与土体和灌注桩之间的接触充分。
接触面积应达到最大，并采取适当的固定措施，以保证测量的准确性。
2. 使用过程中，应避免声测管受到外界干扰，如机械振动、冲击等，以免影响测量结果。
3. 在灌注桩施工过程中，应根据需要对声测管进行检查和维护，确保其正常工作。
定期清理管道内的杂物和污垢，并检查声测管的连接是否松动。
四、声测管记录和报告1. 在进行声测时，应及时记录各项测量数据，包括声波传播时间、反射信号等。
2. 对于多桩连续施工的情况，应按顺序记录每个桩的测量结果，并进行整理和比对。
3. 对于异常情况和测量结果的偏差，应尽快进行分析，并记录在报告中。
对于超出规定范围的情况，应采取相应措施进行排除和修正。
以上是关于灌注桩声测管规范的一些要点。
在实际施工中，应严格遵循规范的要求，保证声测管的选择、安装和使用符合标准，以提高施工质量和测量准确性。
同时，在整个声测过程中，应及时记录和报告相关数据，并对异常情况进行分析和处理，以保证施工的顺利进行。
桩基声测管布置图及
布置要求
精品资料
桩基声测管数量的布置是根据桩基的直径来进行布置的，以下就是所有的布置情况。
桩基声测管布置要求
1、打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根
2、打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。
、
3、打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。
桩基深度m
声测管壁厚mm
＜50 ≥1.0
50～70 ≥1.2
70～90 ≥1.5
＞90＜120 ≥1.8
或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。
仅供学习与交流，如有侵权请联系网站删除谢谢2。

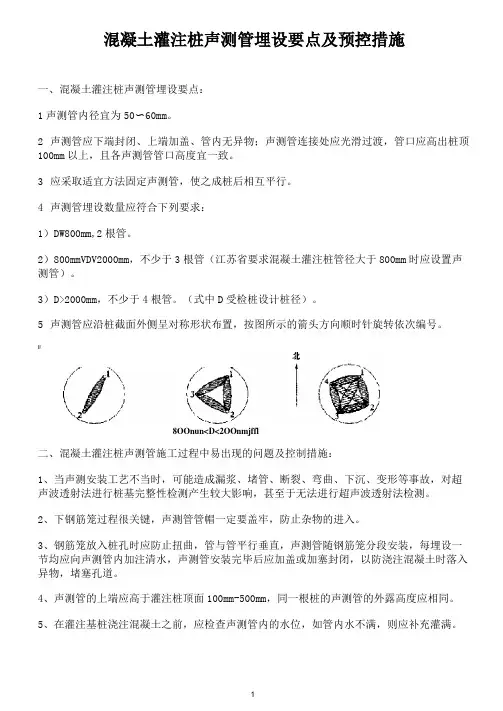

混凝土灌注桩声测管埋设要点及预控措施一、混凝土灌注桩声测管埋设要点：1声测管内径宜为50〜60mm 。
2 声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶100mm 以上，且各声测管管口高度宜一致。
3 应采取适宜方法固定声测管，使之成桩后相互平行。
4 声测管埋设数量应符合下列要求：1）DW800mm,2根管。
2）800mmVDV2000mm ，不少于3根管（江苏省要求混凝土灌注桩管径大于800mm 时应设置声测管）。
3）D>2000mm ，不少于4根管。
（式中D 受检桩设计桩径）。
5 声测管应沿桩截面外侧呈对称形状布置，按图所示的箭头方向顺时针旋转依次编号。
二、混凝土灌注桩声测管施工过程中易出现的问题及控制措施：1、当声测安装工艺不当时，可能造成漏浆、堵管、断裂、弯曲、下沉、变形等事故，对超声波透射法进行桩基完整性检测产生较大影响，甚至于无法进行超声波透射法检测。
2、下钢筋笼过程很关键，声测管管帽一定要盖牢，防止杂物的进入。
3、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装，每埋设一节均应向声测管内加注清水，声测管安装完毕后应加盖或加塞封闭，以防浇注混凝土时落入异物，堵塞孔道。
4、声测管的上端应高于灌注桩顶面100mm-500mm ，同一根桩的声测管的外露高度应相同。
5、在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内水不满，则应补充灌满。
II8OOnun<D<2OOnmjffl■■6、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。
7、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。
8、声测管在使用时，应在钢管插入端适量涂油，以保证接头的顺利插入。

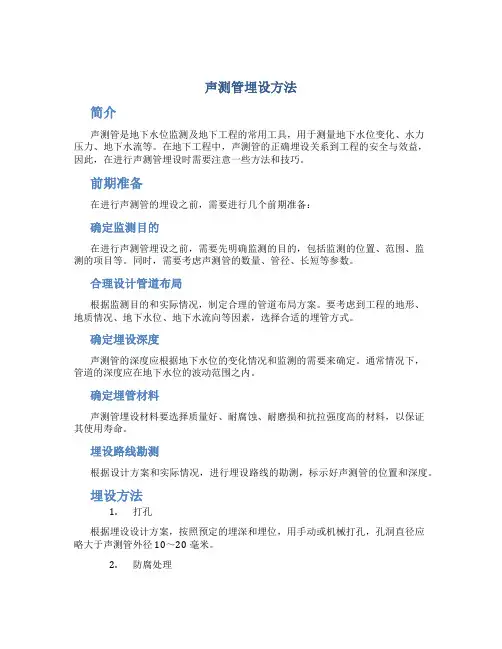

声测管埋设方法简介声测管是地下水位监测及地下工程的常用工具，用于测量地下水位变化、水力压力、地下水流等。
在地下工程中，声测管的正确埋设关系到工程的安全与效益，因此，在进行声测管埋设时需要注意一些方法和技巧。
前期准备在进行声测管的埋设之前，需要进行几个前期准备：确定监测目的在进行声测管埋设之前，需要先明确监测的目的，包括监测的位置、范围、监测的项目等。
同时，需要考虑声测管的数量、管径、长短等参数。
合理设计管道布局根据监测目的和实际情况，制定合理的管道布局方案。
要考虑到工程的地形、地质情况、地下水位、地下水流向等因素，选择合适的埋管方式。
确定埋设深度声测管的深度应根据地下水位的变化情况和监测的需要来确定。
通常情况下，管道的深度应在地下水位的波动范围之内。
确定埋管材料声测管埋设材料要选择质量好、耐腐蚀、耐磨损和抗拉强度高的材料，以保证其使用寿命。
埋设路线勘测根据设计方案和实际情况，进行埋设路线的勘测，标示好声测管的位置和深度。
埋设方法1.打孔根据埋设设计方案，按照预定的埋深和埋位，用手动或机械打孔，孔洞直径应略大于声测管外径10～20毫米。
2.防腐处理将打好的孔洞内壁表面清理干净，用防腐剂对孔洞内壁进行防腐处理，以防止管道在使用过程中出现腐蚀情况。
3.埋设管道将防腐处理好的声测管缓慢地送入孔洞内，避免管道弯曲、打折和错位。
管道两端应略高于打孔口一侧。
4.固定管道将管道固定在打孔孔口处，调整管道的位置和高度，以保证管道平整且与孔口对齐。
5.等待固化等待固化即可，固化质量应符合设计要求，使管道与周围土体紧密贴合。
6.安装监测设备在管道埋设完毕后，将声测管连接到测量设备中，进一步调试。
调试完成后，对声测管进行保护和封堵，使其在使用过程中免受机械或化学腐蚀。
注意事项1.声测管不得弯曲、打折和错位，否则会影响其测量精度。
2.管道的深度应根据地下水位的变化情况和监测的需要来确定。
3.管道的材料应选用质量好的材料，以提高其使用寿命。

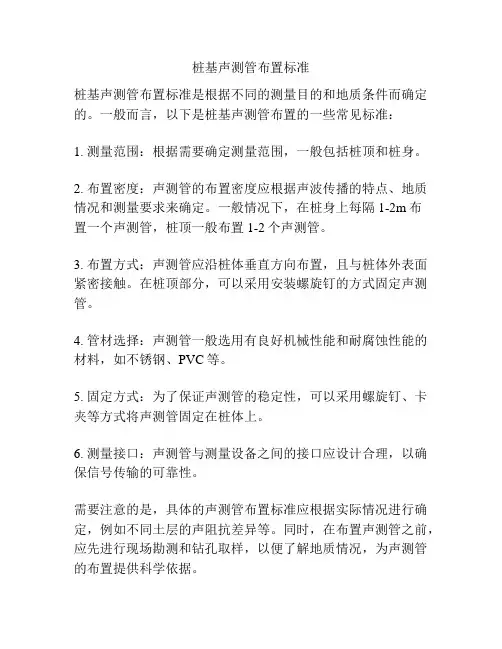

桩基声测管布置标准
桩基声测管布置标准是根据不同的测量目的和地质条件而确定的。
一般而言，以下是桩基声测管布置的一些常见标准：
1. 测量范围：根据需要确定测量范围，一般包括桩顶和桩身。
2. 布置密度：声测管的布置密度应根据声波传播的特点、地质情况和测量要求来确定。
一般情况下，在桩身上每隔1-2m布
置一个声测管，桩顶一般布置1-2个声测管。
3. 布置方式：声测管应沿桩体垂直方向布置，且与桩体外表面紧密接触。
在桩顶部分，可以采用安装螺旋钉的方式固定声测管。
4. 管材选择：声测管一般选用有良好机械性能和耐腐蚀性能的材料，如不锈钢、PVC等。
5. 固定方式：为了保证声测管的稳定性，可以采用螺旋钉、卡夹等方式将声测管固定在桩体上。
6. 测量接口：声测管与测量设备之间的接口应设计合理，以确保信号传输的可靠性。
需要注意的是，具体的声测管布置标准应根据实际情况进行确定，例如不同土层的声阻抗差异等。
同时，在布置声测管之前，应先进行现场勘测和钻孔取样，以便了解地质情况，为声测管的布置提供科学依据。
钻孔灌注桩薄壁声测管和施工要求工作资料2009-02-25 09:19:36 阅读1512 评论1 字号：大中小订阅1 范围本标准规定了钻孔灌注桩薄壁声测管的产品型号、尺寸和重量、技术要求、试验方法和检验规则、包装、标志、质量证明书，以及施工要求。
本标准适用于声波透射法进行桩基检测用钻孔灌注桩薄壁声测管（以下简称薄壁声测管）的产品制造和使用。
2 规范性引用文件下列文件中的条款通过在本标准中引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本准则，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228 [A1]GB/T 241 [A2]GB/T 244 金属管弯曲试验方法GB/T 246 [A3]GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 2102 钢管的验收、包装、标志和质量证明书GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备GB/T 7735 钢管涡流探伤检验方法3 产品型号表示方法：SCG □×□－□连接代号声测管壁厚，mm声测管外径，mm声测管代号示例1：钳压式薄壁声测管，管外径50mm，壁厚1.2mm，表示为：SCG50×1.2－QY。
4 尺寸和重量4.1 外径、壁厚尺寸及允许偏差4.1.1 园管型径向换能器常用频率为30kHz～60kHz的，直径为25mm～35mm。
声测管内径比换能器直径大10mm～20mm，钢管直径40mm～60mm的，一般选用直径50mm的钢管。
常用的外径、壁厚及相应的钢管理论重量（千克/米）见表1。
表1 不同外径和壁厚钢管的理论重量单位为千克/米声测管的通常长度为3m～9m，每批通常长度的钢管允许交5%（按重量）的短尺钢管，短尺长度不小于1m。

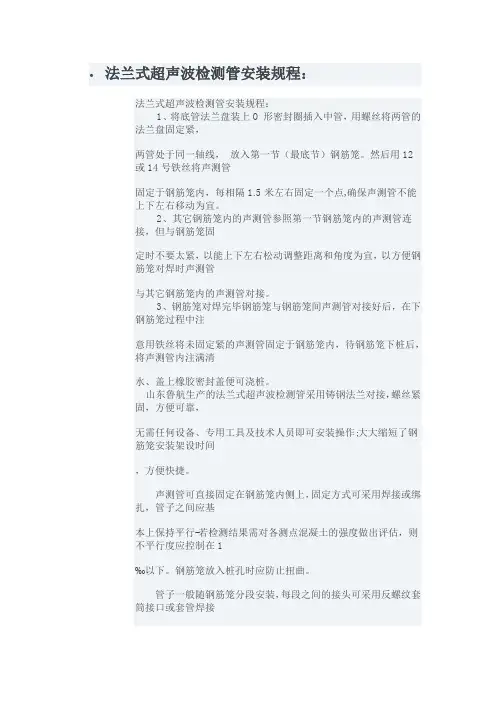

法兰式超声波检测管安装规程：法兰式超声波检测管安装规程：1、将底管法兰盘装上O形密封圈插入中管，用螺丝将两管的法兰盘固定紧，两管处于同一轴线，放入第一节（最底节）钢筋笼。
然后用12或14号铁丝将声测管固定于钢筋笼内，每相隔1.5米左右固定一个点,确保声测管不能上下左右移动为宜。
2、其它钢筋笼内的声测管参照第一节钢筋笼内的声测管连接，但与钢筋笼固定时不要太紧，以能上下左右松动调整距离和角度为宜，以方便钢筋笼对焊时声测管与其它钢筋笼内的声测管对接。
3、钢筋笼对焊完毕钢筋笼与钢筋笼间声测管对接好后，在下钢筋笼过程中注意用铁丝将未固定紧的声测管固定于钢筋笼内，待钢筋笼下桩后，将声测管内注满清水、盖上橡胶密封盖便可浇桩。
山东鲁航生产的法兰式超声波检测管采用铸钢法兰对接，螺丝紧固，方便可靠，无需任何设备、专用工具及技术人员即可安装操作;大大缩短了钢筋笼安装架设时间，方便快捷。
声测管可直接固定在钢筋笼内侧上，固定方式可采用焊接或绑扎，管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。
钢筋笼放入桩孔时应防止扭曲。
管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，若采用波纹管则可利于大一号的波纹管套接，井在套接管的两端用胶布缠绕密封。
无论那一种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落人异物，致使孔道堵塞。
1、桩基检测与声测管的埋设布置符合JTG/TF81-01的规定。
2、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。
3、在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内水不满，则应补充灌满。
4、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。
5、声测管在使用时，如钢管管端插入困难，则应在钢管插入端适量涂油，以保证接头的顺利插入。
声测管封堵方法
声测管封堵方法是指对声测管进行封堵以防止渗漏或泄露的操作。
以下是几种常见的声测管封堵方法：
1. 使用橡胶塞：将合适尺寸的橡胶塞插入声测管的开口处，并用螺钉或其他固定物固定住，以防止橡胶塞松脱。
2. 使用密封胶或硅胶：在声测管的开口处涂抹一层密封胶或硅胶，然后用弹簧夹或其他固定物将开口处封闭起来，以确保声测管的密封性。
3. 使用阀门：在声测管的开口处安装一个阀门，通过控制阀门的开关来控制声测管的渗漏或泄露。
4. 使用焊接或焊接封堵：对于金属声测管，可以使用焊接或焊接封堵的方法将开口处焊接或封堵起来，以确保声测管的密封性。
需要注意的是，在进行声测管封堵之前，需要确保声测管内部已经排空，避免因为内压引起的爆炸或其他安全问题。
同时，在封堵之后，需要进行密封性测试，确保封堵措施有效。
钻孔灌注桩薄壁声测管和施工要求1 范围本标准规定了钻孔灌注桩薄壁声测管的产品型号、尺寸和重量、技术要求、试验方法和检验规则、包装、标志、质量证明书，以及施工要求。
本标准适用于声波透射法进行桩基检测用钻孔灌注桩薄壁声测管（以下简称薄壁声测管）的产品制造和使用。
2 规范性引用文件下列文件中的条款通过在本标准中引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本准则，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228 [A1]GB/T 241 [A2]GB/T 244 金属管弯曲试验方法GB/T 246 [A3]GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 2102 钢管的验收、包装、标志和质量证明书GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备GB/T 7735 钢管涡流探伤检验方法3 产品型号表示方法：SCG □×□－□连接代号声测管壁厚，mm声测管外径，mm声测管代号示例1：钳压式薄壁声测管，管外径50mm，壁厚1.2mm，表示为：SCG50×1.2－QY。
4 尺寸和重量4.1 外径、壁厚尺寸及允许偏差4.1.1 园管型径向换能器常用频率为30kHz～60kHz的，直径为25mm～35mm。
声测管内径比换能器直径大10mm～20mm，钢管直径40mm～60mm的，一般选用直径50mm的钢管。
常用的外径、壁厚及相应的钢管理论重量（千克/米）见表1。
表1 不同外径和壁厚钢管的理论重量单位为千克/米4.1.2 声测管的外径、壁厚允许偏差按普通精度执行，应符合表2 的规定。
表2 声测管外径、壁厚的允许偏差4.2 成品长度4.2.1 通常长度声测管的通常长度为3m～9m，每批通常长度的钢管允许交5%（按重量）的短尺钢管，短尺长度不小于1m。
钻孔灌注桩声测管安装管理办法钻孔灌注桩施工时，为检测桩基础缺陷位置、范围和程度，判定桩身完整性类别，因此需安装声测管。
为保证顺利检桩，划分各工班工作内容及责任,特出此管理办法。
本工程声测管采用外径D54mm＊1。
5mm钢管，有承插口;套管为D60mm×2。
75mm，声测管封口采用橡胶帽。
声测管的数量由桩径大小决定。
当D（桩径)≤1800mm，安装3根声测管,按等边三角形布置；当D≥2000mm时，安装 4根声测管，按正方形布置。
一、钢筋班职责（1)声测管预先固定在每段钢筋笼内.用铁丝绑扎的方法对称固定在架立筋内侧。
(2)声测管采用承插口连接；安装时承口朝上,插口套进承口后，将承插口用管钳加固好，要求封闭严实，不漏水.（3）在每节钢筋笼下放结束时，在声测管内注入清水检查管路的密封性能。
当声测管内注满清水后，以保持水面稳定不下降为达到要求。
如发现漏水应提起钢筋笼检查，在排除障碍物后才能下笼。
声测管每连接好一段，与钢筋笼加劲箍筋牢固的绑扎在一起，严防声测管折断。
（4）声测管应一直埋设至桩底。
声测管底部应预先封死。
安装完并确定不漏水后将顶部用橡胶帽封死,再用铁丝扎牢。
以免浇筑混凝土时落入异物，致使管道堵塞.（5）钢筋笼安装完成后，施工双方现场填写工序交接单，明确双方责任。
在安装过程中，如发现声测管破损，密封不实，加固不牢靠等情况，桩基队应监督并及时反映，督促钢筋班改正，将发生问题在交接单中注明。
二、桩基队职责：(1）成孔必须达到设计孔深,孔径，孔底沉渣符合要求，才能进行钢筋笼安装.（2）在安装时每下一节声测管就要注满清水，严禁注入泥浆。
（3）施焊时注意不要烧坏管壁，以防造成渗水渗浆.施工过程应严格按照此管理办法施工，如发生因声测管堵塞造成无法检桩，所需钻芯费用将按照责任划分由相应工班承担全部承担。
希望各工班互相监督、互相协作，将桩基工作顺利完成.工序中间交接单。
声测管安装注意事项以下是 7 条关于声测管安装注意事项：1. 嘿，你可别小瞧了声测管安装前的准备工作呀！就好比你要去参加一场重要比赛，不得先把装备整好嘛。
像给声测管清理干净场地，确定好安装位置，这多重要呀！咱不能随随便便就开始干，不然出问题了咋办，你说是不是？比如上次我们工地，就有人没做好准备，结果后续麻烦事一堆！2. 安装声测管的时候一定要仔细呀！这可不是闹着玩的，就像搭积木一样，一块没放好可能就全垮了。
要把每个连接部位都拧紧了，别松松垮垮的。
我记得有一次，有个工人干活毛躁，没把连接弄好，后面检测的时候就出问题了，那可真是让人头疼啊！3. 声测管安装的深度也很关键哇！这就好像跳水比赛，你跳进水里的深度不够能得分嘛！千万不能马虎，得按照要求来。
要是深度不对，那检测的效果能好吗？曾经就遇到过一次因为深度没控制好，导致检测数据不准确的情况，哎呀，太要命了！4. 注意保护声测管呀，别让它受到损伤！这就像保护你最心爱的宝贝一样。
别让什么重物砸到它，或者被尖锐的东西划到。
有一回我们就不小心让个重东西掉上面了，幸好发现及时，不然麻烦大了去了！5. 对了，在安装声测管的过程中，要随时检查呀！这就好像你走路得时不时看看路对不对。
不能闷着头一直干，中间看看有没有问题，有了就赶紧解决。
有次就是因为没及时检查，后来发现有个地方安装错了，又得重新搞，多烦人呐！6. 要找专业的人来安装声测管呀，这可不是谁都能随便干的活！就像做手术得找专业医生一样。
那些没经验的可别乱用，不然出了问题谁负责？我们隔壁工地就找了不专业的，结果安装得一塌糊涂，真是让人无语！7. 最后再强调一下，安装声测管一定要认真负责，不能敷衍了事！这关系到整个工程的质量呀！你想想，如果这里出问题了，那前面的努力不都白费了嘛。
所以呀，大家可都上点心，别不当回事儿！咱得把这活儿干漂亮咯！我的观点结论就是：声测管安装真不是小事，大家一定要高度重视，严格按照要求做好每一步，才能确保工程质量和安全。
南京地铁超声波声测管埋设要求
一、基本要求
1、声测管应具有一定的强度、韧性及刚度，宜采用内径为43～
60mm的钢管，壁厚为3.5㎜，接头宜采用螺纹连接。
2、声测管埋设前应检查其是否通畅，管壁是否完好。
3、声测管应焊接或绑扎在钢筋笼内侧，声测管应顺直且平行。
4、混凝土浇筑前管内注满清水，管底应密封，管顶盖好。
5、声测管底部应与检测构件底部齐平，管的顶部应高出检测工作面30cm以上。
二、埋设数量
1、桩基础
桩径0.6～1.0m宜埋设2根管；桩径1.0～2.0m宜埋设3根管，呈等边三角形布置；桩径2.0m以上宜埋设4根管，呈正方形布置，如图一所示。
2、地下连续墙
地下连续墙声测管每相邻两个管距离不大于2m；呈平行四边形布置，如图二所示。
每根钢管最后焊接在地墙钢笼内侧，一起下放入槽。
图一 桩基声测管埋设示意图
图二 地下连续墙超声波声测管埋设示意图。
