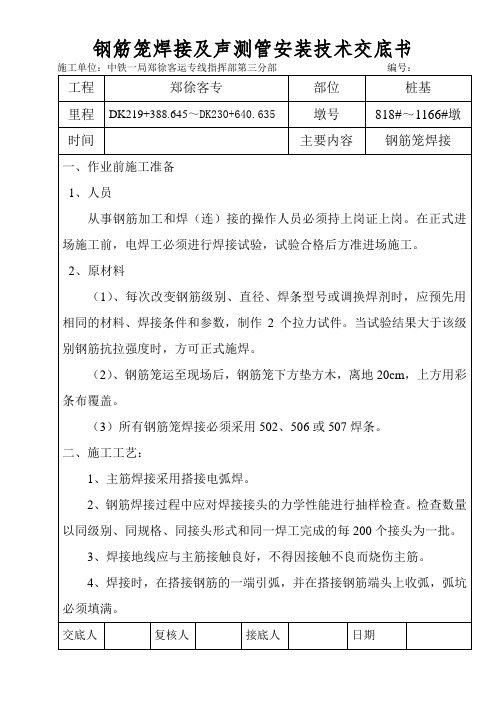

声测管技术交底书

工程郑徐客专部位桩基里程DK219+388.645～DK230+640.635墩号818#～1166#墩时间主要内容钢筋笼焊接一、作业前施工准备1、人员从事钢筋加工和焊（连）接的操作人员必须持上岗证上岗。

在正式进场施工前，电焊工必须进行焊接试验，试验合格后方准进场施工。

2、原材料（1）、每次改变钢筋级别、直径、焊条型号或调换焊剂时，应预先用相同的材料、焊接条件和参数，制作2个拉力试件。

当试验结果大于该级别钢筋抗拉强度时，方可正式施焊。

（2）、钢筋笼运至现场后，钢筋笼下方垫方木，离地20cm，上方用彩条布覆盖。

（3）所有钢筋笼焊接必须采用502、506或507焊条。

二、施工工艺：1、主筋焊接采用搭接电弧焊。

2、钢筋焊接过程中应对焊接接头的力学性能进行抽样检查。

检查数量以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批。

3、焊接地线应与主筋接触良好，不得因接触不良而烧伤主筋。

4、焊接时，在搭接钢筋的一端引弧，并在搭接钢筋端头上收弧，弧坑必须填满。

交底人复核人接底人日期工程郑徐客专部位桩基里程DK219+388.645～DK230+640.635墩号818#～1166#墩时间主要内容钢筋笼焊接焊缝的尺寸要满足下列要求（1）、焊缝的长度：单面焊≥10d，双面焊≥5d，且最少为10cm。

（2）、焊缝的宽度：≥1.4cm（3）、焊缝的高度：≥6mm5、搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。

6、焊接接头经检查合格后将箍筋按20cm一道,绑扎到钢筋笼主筋上。

箍筋要隔点绑扎或焊接。

7、加强箍筋N3Φ16圆钢与主筋焊接时必须双面点焊。

三、钢筋笼吊装：1、钢筋笼运至现场后采用吊车吊装入孔，为了保证钢筋笼起吊时不变形，对于长骨架，起吊前应在加强箍筋处内焊接三角或十字支撑，以加强其刚度。

采用四点吊装，第一点设在笼顶，第二点设在距离笼顶四分之一处，第三点设在距钢筋笼底部四分之一处，第四吊点设在钢筋笼的下部。

01桩基钢筋笼(声测管)技
术交底
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101。

桩基检测声测管施工技术交底书
为规范桥梁桩基检测用声测管施工工艺，现就大寺特大桥左线（ZK32+502.25）超声波检测管施工技术交底如下：
1、超声波检测管材质要求必须符合《混凝土灌注桩用钢薄壁声测管及使用要求》（JT/t705-2007）和《公路工程桩基动测技术规程》（JTG/T F81-01-2004）至规定。

本桥使用型号为Φ50×1.6mm（壁厚）。

2、声测管单根长度=桩基长度L+500mm-150mm；即声测管顶部必须高出桩基顶面500mm，声测管底部必须高出桩基底面150mm，全桥桩基撞断有素混凝土段落长度150mm。

3、声测管底部应采用焊接盲盖或钢板，以保证密封不漏浆。

声测管可直接固定在桩基钢筋笼内侧，固定点间距不应大于2m。

声测管底端和接头部位应设置固定点；对于无钢筋笼的部位，声测管可绑扎在受力钢筋主筋或加强筋上。

4、声测管接头可以采用液压挤压套拱连接或焊接方式，接头后必须检查接头质量，不得出现漏、渗水现象。

5、桩基直径小于等于150cm的，桩基内布设3根声测管，圆心角为120度；桩基直径大于150cm的，桩基内布设4根声测管，圆心角为90度。

6、声测管安装完成后，应将上口加盖或加塞封闭，防止砂浆、杂物堵塞管道。

7、桩基检测前，必须拆除上口的封堵盖或封堵塞，并灌水等候检测；检测合格后，必须注入与桩基强度一致的纯水泥浆填满声测管。

8、桩基砼浇筑时，必须确保加强旁站监督，严禁因砼浇筑造成声测管封堵破损、破裂等情形发生，若发生必须及时停止砼浇筑，并补装声测管。

9、左线全桥声测管数量情况见下表。

交底人：
接收交底人：交底时间：。

技术交底书表格编号1310项目名称蔡甸至汉川城关公路汉川段第 1 页共6 页交底编号2014110301工程名称蔡甸至汉川城关公路汉川段K3+430汉江特大桥设计文件图号S4-2-2-57、S4-2-2-20施工部位0-18#墩桩基声测管交底日期2014年11月3日一、检测管上端高出地面20cm，下端至桩底，检测管每节长8m，最底一节长度不大于12m，节间用套管连接。

二、安装时检测管绑扎于加筋钢筋之上，其底端用钢板焊牢封底，要求不漏水，浇筑混凝土之前，往管内注满清水，严禁注入泥浆水，其上用塞子堵塞。

三、要求检测管之间平行埋设。

四、声测管严格按照技术交底（高度超出原地面20公分）要求进行安装，位置正确，接头牢固密实，必须保证灌注混凝土时声测管不发生堵漏现象，灌桩时声测管注入清水，保证检桩时通畅，如若出现检桩时声测管堵塞或施工过程中破坏声测管，所产生的费用由作业班组承担。

技术交底书表格编号1310项目名称蔡甸至汉川城关公路汉川段第 2 页共 6 页交底编号2014110301工程名称蔡甸至汉川城关公路汉川段K3+430汉江特大桥设计文件图号S4-2-2-57、S4-2-2-20施工部位0-18#墩桩基声测管交底日期2014年11月3日技术交底书表格编号1310项目名称蔡甸至汉川城关公路汉川段第3 页共6 页交底编号2014110301工程名称蔡甸至汉川城关公路汉川段K3+430汉江特大桥设计文件图号S4-2-2-57、S4-2-2-20施工部位0-18#墩桩基声测管交底日期2014年11月3日技术交底技术交底书表格编号1310项目名称蔡甸至汉川城关公路汉川段第4页共6页交底编号2014110301工程名称蔡甸至汉川城关公路汉川段K3+430汉江特大桥设计文件图号S4-2-2-57、S4-2-2-20施工部位0-18#墩桩基声测管交底日期2014年11月3日本图适用于1-18#墩声测管施工，图中尺寸以mm计。

施工技术交底书基桩声测管安装技术交底一．安装说明：1、根据图纸要求桩基声测管安装要求如下：桩基根据施工图纸，需等距安装3根声测管。

2、声测管安装由钢筋笼施工班组负责安装。

3、本项目使用外径为57mm的声测管，接头处用70mm的钢管焊接，下端用钢板焊接封牢，声测管顶部高出灌注桩顶20CM，底部为设计桩底高程。

二．操作交底：1、声测管自进入工地现场后起，在装卸、搬运、安装过程中，要避免使声测管管体扭曲、挤压变形。

声测管要存放在有遮雨设施的场地，避免管体生锈。

进场安装的声测管，首先要对管体进行检验，扭曲变形的声测管不允许进入安装程序。

2、安装规程a、底管安装：底管封口用D76*10 A3钢板焊接，要求满焊，特别注意电焊时避免焊渣落在声测管上，防止声测管漏水。

将底管用铁丝绑到钢筋笼上，绑扎点间距不超过2m，其中声测管底端应为桩底设计标高。

b、后续管安装：两根声测管接头处用70*80mm钢管焊接牢固，防止漏水。

c、充分固定：为了确保安装牢固，用10#—16#铁丝30-50厘米/根，按8字形接头把管体固定在钢筋笼上，绑扎间距不超过2m。

3、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装。

三．注意事项：1、声测管安装完成后，管内需灌满清水，严禁灌浑浊水，以免沉淀物聚集在管底。

在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内的水不满，则应补充灌满。

2、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用电焊机烧断。

3、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

4、声测管安装完毕后应加盖或加塞封闭，以免浇注混凝土时落入异物，堵塞孔道。

5、安装声测管时应尽量避免安装在钢筋笼十字内撑附近，以免在割断十字内撑时将声测管烧穿，如无法避开十字内撑，则应小心割断十字内撑，以防烧穿声测管。

6、声测管顶部至护筒顶面的距离不得太近，以防浇筑混凝土时料斗对声测管顶部造成破坏。

7、声测管安装要求顺直，以免影响桩基超声波检测。
