模板排架工字钢支撑受力验算

  • 格式：doc
  • 大小：23.50 KB
  • 文档页数：3

自动扶梯顶板处工字钢支撑施工方案
由于自动扶梯顶板处支模高度高达20米，为了降低施工难度，减少安全隐患，针对该部分梁、板的支撑做如下施工方案:此自动扶梯顶板、梁位于五层，在7轴线往左4000交C～E 轴之间，顶板面积为㎡，顶板梁截面尺寸为200×500，450×650，300×800，顶板厚度为120。

考虑到其横向跨度仅为3800，故该方案选择在四层板上架设14号工字钢作为支撑架基础。

工字钢平面布置详见附图，工字钢主龙骨间距为650，750，次龙骨间距为1900，相应梁及板下的立杆间距也为650，750，950，在支模范围内无工字钢处，用架板平铺。

工字钢长度为米，剪力墙侧工字钢在支模范围外600，另一侧为300。

次龙骨焊在主龙骨上面，焊接牢固，加强工字钢主龙骨的整体稳定性。

工字钢上放立杆位置焊接100长Φ25钢筋，避免立杆移位。

遇有剪力墙位置，将工字钢用聚苯板套住穿过剪力墙，支模架拆除后，用砼将此洞填实。

其余支撑按照原模板方案执行。

工字钢受力验算
一、工字钢（主龙骨）受力验算
1、次龙骨压在主龙骨上的支座反力（按最大梁450×650㎜计算，取此梁左右两跨）
（1）、砼重力密度按24KN/m3
（2）、浇筑砼活荷载按2KN/㎡
（3）、模板、方木按㎡
(4)、钢管立杆排架按m
(5)、14#工字钢自重按m
N=｛[××24×+××(2++×]×4+×××24+××(2++×｝÷5=.
2、大梁(450×650㎜交300×800㎜)下的工字受力验算
(1)受力简图
（2）剪力图
（3）弯矩图
二、工字梁的受力计算
14#工字钢截面惯性矩I = 712.00cm 4，截面抵抗矩W = 102.00cm 3，截面积A = 21.50cm 2。

悬挑梁的整体稳定性计算按下式：
水平钢梁采用14号工字钢,计算公式如下
其中 b —— 均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B 得到： b=y
f lh bt 235570•=570×74×10×235/（3800×140×235）= 由于b 大于，按照《钢结构设计规范》(GB50017-2003)附录B 其值b '= X bW M φσ==×106/×102×103)=㎜2＜[f]=215 N/㎜2,满足要求。

合集下载

工字钢验算

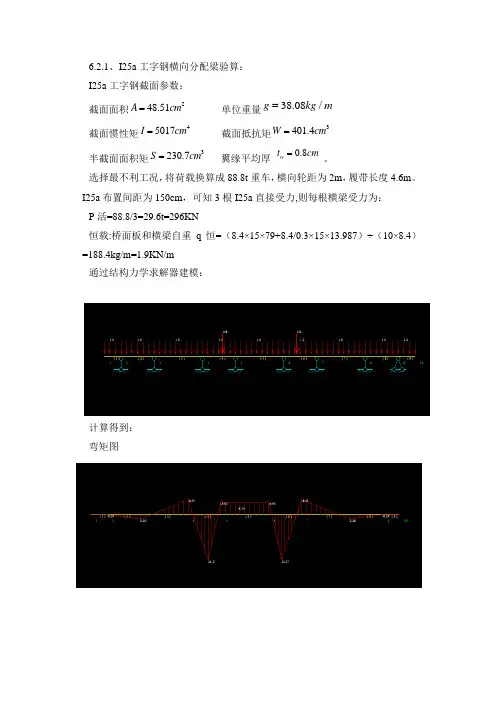

工字钢验算

6.2.1、I25a 工字钢横向分配梁验算：I25a 工字钢截面参数：截面面积248.51A cm = 单位重量38.08/g kg m =截面惯性矩45017I cm = 截面抵抗矩3401.4W cm =半截面面积矩3230.7S cm = 翼缘平均厚 0.8w t cm =。

选择最不利工况，将荷载换算成88.8t 重车，横向轮距为2m ，履带长度4.6m 。

I25a 布置间距为150cm ，可知3根I25a 直接受力,则每根横梁受力为： P 活=88.8/3=29.6t=296KN恒载:桥面板和横梁自重q 恒=（8.4×15×79+8.4/0.3×15×13.987）÷（10×8.4）=188.4kg/m=1.9KN/m通过结构力学求解器建模：计算得到：弯矩图剪力图最大弯矩为:24.27KNm ，最大剪力为：89.5KN 。

弯曲应力：σ=M/W=24.27×106/401400 =60.5 MPa ＜140 MPa剪应力：τ= V 总/A =89.5×103/4851 =18.5 MPa ＜85 MPa满足规范要求。

6.2.2、I12工字钢纵向分配梁验算：I12a 工字钢截面参数：截面面积218.1A cm = 单位重量14.21/g kg m =截面惯性矩4488I cm = 截面抵抗矩377.4W cm =半截面面积矩344.2S cm = 翼缘平均厚 0.5w t cm =。

选择最不利工况，将荷载换算成88.8t 重车，履带宽度0.8m ，履带长度4.6m 。

I12布置间距问30cm ，可知2根I12直接受力。

I25a 布置间距为150cm ，可知3根I25a 直接受力,则每根横梁受力为：P 活=88.8/（2×2）=22.2t=222KN q 活=222/4.6=48.3KN/m恒载:桥面板和横梁自重q 恒=（15×8.4×79）÷（26×15）=25.5kg/m=0.3KN/m 。

工字钢盖梁支架设计及荷载验算书

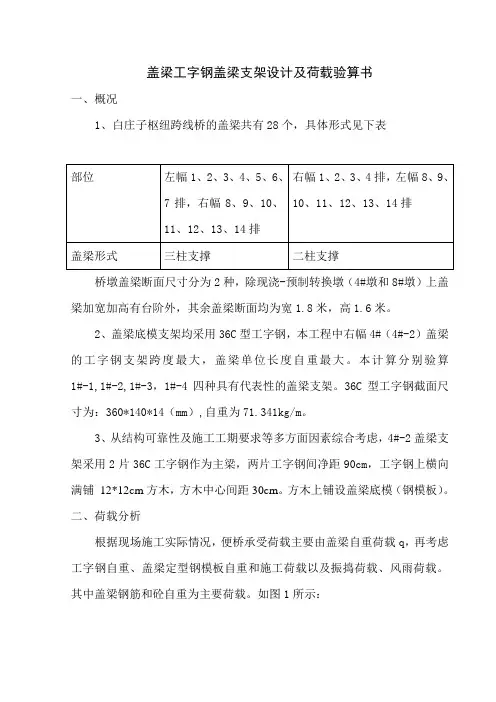

工字钢盖梁支架设计及荷载验算书

盖梁工字钢盖梁支架设计及荷载验算书一、概况1、白庄子枢纽跨线桥的盖梁共有28个，具体形式见下表桥墩盖梁断面尺寸分为2种，除现浇-预制转换墩（4#墩和8#墩）上盖梁加宽加高有台阶外，其余盖梁断面均为宽1.8米，高1.6米。

2、盖梁底模支架均采用36C型工字钢，本工程中右幅4#（4#-2）盖梁的工字钢支架跨度最大，盖梁单位长度自重最大。

本计算分别验算1#-1,1#-2,1#-3，1#-4四种具有代表性的盖梁支架。

36C型工字钢截面尺寸为：360*140*14（mm）,自重为71.341kg/m。

3、从结构可靠性及施工工期要求等多方面因素综合考虑，4#-2盖梁支架采用2片36C工字钢作为主梁，两片工字钢间净距90cm，工字钢上横向满铺12*12cm方木，方木中心间距30cm。

方木上铺设盖梁底模（钢模板）。

二、荷载分析根据现场施工实际情况，便桥承受荷载主要由盖梁自重荷载q，再考虑工字钢自重、盖梁定型钢模板自重和施工荷载以及振捣荷载、风雨荷载。

其中盖梁钢筋和砼自重为主要荷载。

如图1所示：图1为简便计算，以上荷载均按照均布荷载考虑，以单片工字钢受力情况分析确定q、P值。

1、q值确定由资料查得36C工字钢每米重71.34kg，再加方木及钢板重量，单片工字钢自重按1.2KN/m计算，即q1=1.2KN/m。

施工荷载、振捣荷载、风雨荷载由查《路桥施工计算手册》得q2=1.0KN/m盖梁均布在2根工字钢上（钢筋骨架按照墩顶支立，不作用在工字钢上），则有盖梁每延米自重：对于1#-1,1#-2：q2=34.6KN/m对于4#-1,4#-2:q2=34.6KN/m对于本例： q=q1+q2+q3,P=0对于1#-1,1#-2盖梁，q =36.8KN/m对于4#-1,4#-2盖梁，q=52.4KN/m三、结构强度检算（一）、1#-1验算由图1所示单片工字钢受力图示，已知q=34.6KN/m ，P=0，工字钢计算跨径l =6.2m ，根据设计规范，工字钢容许弯曲应力[]w σ=210MPa.1、计算最大弯矩最大弯距（图1所示情况下）：m KN m m KN Pl ql M ⋅=⨯=+=3.1668)2.6(/6.344822max 2、验算强度正应力验算：[]MPa MPa cm m KN w M 2101739623.166/3max =<=⋅==σσ（w 为36c 工字钢净截面弹性抵抗矩，查表得到为962cm 3）强度合格3、整体挠度验算工字钢梁容许挠度[]cm cm l f 58.1400/630400/===,而工字钢变形为整体变形，由单侧1片工字钢为一整体进行验算，计算得到：()EI Fl l q f ⎥⎦⎤⎢⎣⎡+=483846534 其中q=34.6KN/m F=0 E=206×105/cm 2 I=17300cm 4 ()425417300/10206384)620(/6.3465cm cm cm m KN f ⨯⨯⎥⎦⎤⎢⎣⎡⨯⨯⨯= =cm 12.1<[f] 挠度合格。

常福满堂支架受力强度和稳定性验算

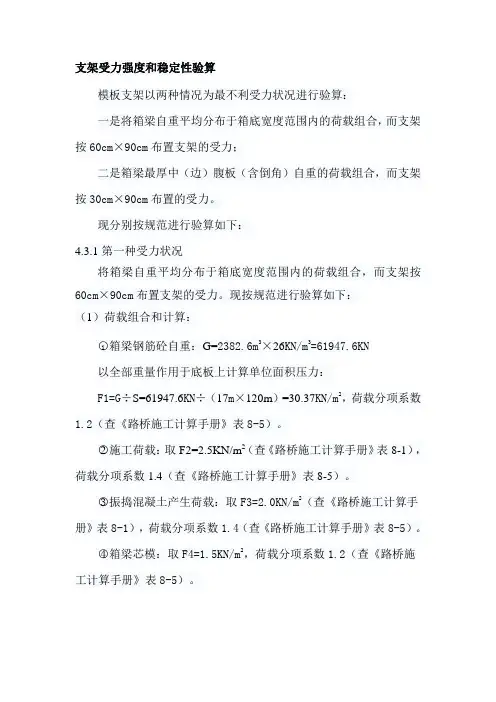

常福满堂支架受力强度和稳定性验算
