盖梁工字钢受力计算
- 格式：doc
- 大小：121.00 KB
- 文档页数：3
下载文档原格式
合集下载
盖梁施工受力计算a

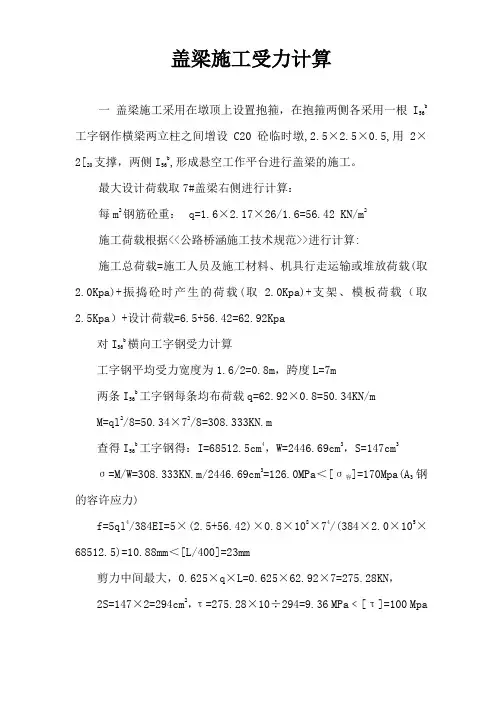

盖梁施工受力计算一盖梁施工采用在墩顶上设置抱箍，在抱箍两侧各采用一根I56b 工字钢作横梁两立柱之间增设C20砼临时墩,2.5×2.5×0.5,用2×2[20支撑，两侧I56b,形成悬空工作平台进行盖梁的施工。
最大设计荷载取7#盖梁右侧进行计算：每m2钢筋砼重：q=1×2.17×26/1.6=56.42 KN/m2施工荷载根据<<公路桥涵施工技术规范>>进行计算:施工总荷载=施工人员及施工材料、机具行走运输或堆放荷载(取2.0Kpa)+振捣砼时产生的荷载(取 2.0Kpa)+支架、模板荷载（取2.5Kpa）+设计荷载=6.5+56.42=62.92Kpa对I56b横向工字钢受力计算工字钢平均受力宽度为1.6/2=0.8m，跨度L=7m两条I56b工字钢每条均布荷载q=62.92×0.8=50.34KN/mM=ql2/8=50.34×72/8=308.333KN.m查得I56b工字钢得：I=68512.5cm4，W=2446.69cm3，S=147cm3σ=M/W=308.333KN.m/2446.69cm3=126.0MPa＜[σ容]=170Mpa(A3钢的容许应力)f=5ql4/384EI=5×(2.5+56.42)×0.8×108×74/(384×2.0×105×68512.5)=10.88mm＜[L/400]=23mm剪力中间最大，0.625×q×L=0.625×62.92×7=275.28KN，2S=147×2=294cm2，τ=275.28×10÷294=9.36 MPa﹤[τ]=100 Mpa二立柱[12检算1 边立柱P=(0.5×7＋2.3)×62.92×1.6＋2.5×(37＋6.5)=692.65 KN4[12 S =4×15.69=62.76cm2，i y=1.56cmH=(3.656-1.65)/3=0.669m(3.656m为立柱高度)λ=0.669×102/1.56=43，υ=0.934，σ压=692.65×10/(62.76×0.934)=118MPa﹤[σ]=170 MPa与桩顶接处承压力:按17cm×7cm钢板计算,4×17×7=476 cm2，σ承压=692.65×10/476=14.6 MPa﹤[σ]=25 MPa2 中间立柱p=62.92×1.6×(1×7+2.3)=936.25KN4[12 S=4×15.69=62.76，H=(3.656-1.85)/3=0.602mλ=60.2/1.56=38 ，υ=0.946σ压=936.25×10/(62.76×0.946)=157.7MPa﹤[σ]=170 MPa与桩顶接处承压力:按17cm×7cm钢板计算,4×17×7=476 cm2σ承压=936.25×10/476=19.7 MPa﹤[σ]=25 MPa三底模12×12cm方木检算(间距按20cm计,跨度为1.3m)竹夹板厚为1.8cmq=62.92×0.2=12.584KN/MM=1/8×q×l2=1/8×12.584×1.32=2.6584 KN·MW=1/6×123=288cm3σ=2.6584×103/288=9.23 MPa=[σ]=12 Mpa四拉杆,顶上和底下对拉(采用υ16拉杆)q=2.17×2.6=5.642t/m=56.42KN/m2P=1/2×5.642×2.17=6.12t/m=61.2KN/m间距按0.8m p=0.8×61.2=48.96 KN下口承担2/3的膨胀力P=2/3×48.96=32.64KNυ16=1.62/4×π=2.011cm2σ挂=32.64/2.011×10=16.231 Mpa＜[σ]=170Mpa 计算: 复核:。
盖梁工字钢计算书
盖梁（系梁）支架计算书本工程下系梁、盖梁分A、B两种型号，分别为φ1.8m柱盖梁、φ1.5m 柱盖梁，施工时均采用抱箍和工字钢配合作支承架。
定型钢底模下设I16工字钢背销（横桥向铺设），间距为50cm；I16工字钢背销下设两根I50C 工字钢支承（纵桥向）；I50C工字钢置于柱上钢抱箍上（每个墩柱上设一个钢抱箍）。
支架计算时按φ1.8m柱顶盖梁（最大盖梁）支承计算。
1、I40C工字钢受力计算：1.1、按板梁底板处的荷载计算偏安全；相关数据查《路桥施工计算手册》。
1.1.1、荷载计算①、第一次荷载：单位长度混凝土荷载：φ1.8m：N1=V·γ砼=（2.30×1.7（梁高）×25≈97.75KN/M②、单位长度施工荷载：N2=2kpa×2.3=4.6KN/M③、单位长度振捣砼时产生的荷载：N3=2.0KPa×1.698=3.396KN/M、钢筋自重：N4=437.8㎏/m=4.38KN/m、单位长度I40c工字钢自重：N4=80.158Kg/m=0.80KN/m、单位长度模板自重：1KN/m（模板厂提供）则q=N1+N2+N3+N4+N5+N6=97.75+4.6+3.4+4.38+0.8+1=111.93KN/ m用两根工字钢承重所以取荷载值：q=111.93/2=55.965KN/m作为工字钢荷载。
1.1.2计算简图：R A=R B=q×7/2=55.965×7/2=195.87KN1.1.4、最大弯矩：M max=ql2/8=55.965×72/8=342.78KN·m1.1.5、弯矩正应力：查表：Ｉ40c Ix=23850cm4Wx=1190cm3Sx=711.2cm3G=80.1kg/mσ=M max/W x=(342.78×106)/(1.19×106)=288.05MPa＜[σ]×1.25=175Mpa（不满足要求）1.1.6支座处总剪力值：Q x=0.625×55.965×7=244.84KNτmax=Q x·S x/(I x·δ)=244.84×103×0.7112×106/(2.385×108×10)=73.01MPa＜[σ]×1.25=106Mpa（满足要求）1.1.7跨中挠度验算?=0.521qL4/100EI x=0.521×55.965×70004/(100×2.1×105×2.385×108)=13.98㎜≤L/400=7000/400=17.5㎜（满足要求）2、I8工字钢背销受力计算：2.1、按板梁底板处的荷载计算偏安全；相关数据查《路桥施工计算手册》。
工字钢受力计算.docx
1、钢受均布荷载（1）工字钢力学正应力计算：根据材料力学正应力计算公式：max M maxW，其中：12#矿用工字钢的许用应力510 MPa12#矿用工字钢抗弯截面W系数为 144.5 cm 3最大弯矩 M max0.125ql 2q为顶板作用在工字钢上的压力工字钢长度 l 按4米计算得出： 5101060.125q 462，144.510510106144.510 636847.5Nq0.12542（2）工字钢最大弯曲下沉量计算：根据工字钢挠度计算公式：max5ql 4384EI其中：q已计算得出为工字钢长度 l 按4米计算弹性模量 E=206GPa 12#工字钢惯性矩为 867.1cm4得出：max536847.5440.068206109867.110 83842、工字钢受集中荷载（1）工字钢力学正应力计算：根据材料力学正应力计算公式：max M maxW，其中：12#矿用工字钢的许用应力510 MPa12#矿用工字钢抗弯截面W系数为 144.5 cm 3最大弯矩 M max0.25Fl 2F为顶板作用在工字钢上的压力工字钢长度 l 按4米计算得出： 5101060.25F 462，144.510510106144.5106F0.254218423 .75N（2）工字钢最大弯曲下沉量计算：根据工字钢挠度计算公式：Fl 3max48EI其中：q已计算得出为工字钢长度 l 按4米计算弹性模量 E=206GPa 12#工字钢惯性矩为 867.1cm4得出：max18423 .75430.001320610 9867.110 848。
盖梁荷载计算1
盖梁支架计算书1.1荷载的计算已知盖梁高度为3.3-2.9m，混凝土容重为2.6KN/m3，Q1=3.3×2.6×10=85.8KN/㎡，Q2=2.9×2.6×10=75.4KN/㎡,模板自重取值为混凝土自重的20%。
Q3=Q1×20%=17.16 KN/㎡,Q4=Q2×20%=15.08 KN/㎡,施工活荷载：人和机械荷载取值为Q5=2.5kPa。
集中荷载F=2.5kN。
荷载组合：集中荷载P=F×1.2=2.5×1.2=3kN。
Pymax=Q1×1.2+Q3×1.2+Q5×1.4=127.05KN/㎡.Pymin=Q2×1.2+Q4×1.2+Q5×1.4=112.08KN/㎡.1.2盖梁底模的计算1.2.1盖梁底模竹胶板计算采用15mm的竹胶板做底模，竹胶板下背肋为10×10cm方木且布置间距均为30cm，背肋下面分配方木为15×10cm方木且间距为60cm。
由前面1.1节所计算总竖向荷载转化成线均布荷载q＝pyMAX×0.6＝127.05×0.6≈76.23KN/m。
在计算时，考虑到模板的连续性，则按照连续梁（三跨连续梁）进行计算。
计算简图如下图1-3所示。
图1-3 模板计算简图根据《路桥施工计算手册》表8-13考虑模板连续性的最大弯矩公式计算，其计算过程如下所示。
Mmax＝q×L2/10＝55.372×0.32/10≈0.686KN.m由于选用的是15mm厚的竹胶板，计算长度按照60cm考虑，其截面抵抗矩w ＝b×h2/6，其计算过程如下所示。
w＝b×h2/6＝600×152/6＝22500mm3σ＝Mmax/w＝6.86×105/22500≈30.49MPa通过以上计算，σ＝30.49MPa<[σ]＝50MPa，其中50MPa为混凝土模板用竹胶合板物理力学指标中（竹胶板在湿状、横向的容许应力）静曲强度最小值，则底板模板的强度满足使用要求。
盖梁工字钢抗弯应力计算

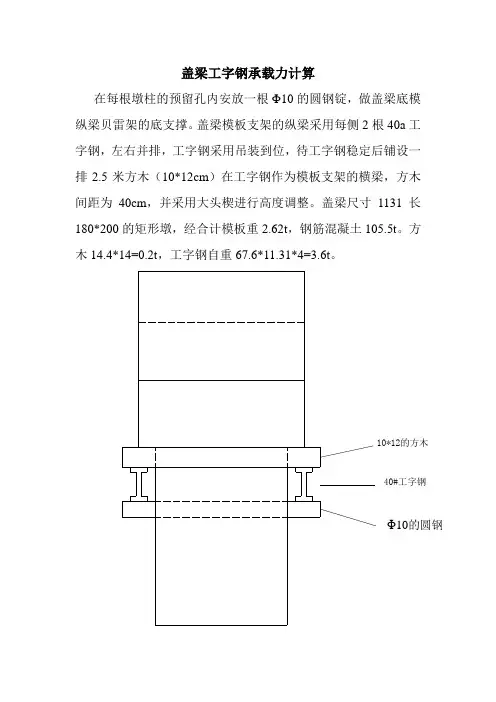

盖梁工字钢承载力计算在每根墩柱的预留孔内安放一根Φ10的圆钢锭，做盖梁底模纵梁贝雷架的底支撑。
盖梁模板支架的纵梁采用每侧2根40a工字钢，左右并排，工字钢采用吊装到位，待工字钢稳定后铺设一排2.5米方木（10*12cm）在工字钢作为模板支架的横梁，方木间距为40cm，并采用大头楔进行高度调整。
盖梁尺寸1131长180*200的矩形墩，经合计模板重2.62t，钢筋混凝土105.5t。
方木14.4*14=0.2t，工字钢自重67.6*11.31*4=3.6t。
10*12的方木40#工字钢Φ10的圆钢1. 盖梁荷载：奇装墩柱顶面的荷载由墩柱自身承担股不计算F 1=1119.2/（11.31*4）=24.73KN/m2. 施工荷载：F 2=1.5KN/m3. 振捣混凝土产生的荷载：F 3=2KN/m4. 倾倒混凝土的冲击荷载：F 4=2KN/m工字钢承受的均布荷载如下图：q= F 1 +F 2 +F 3 +F 4=30.23KN/m 支座反力：F=qL/2=F A =F B =54.98*11.31/2=170.95KN/mqq q q qqAB弯矩计算：设A 点之前为a ，A 点到B 为b ，B 点以后为c 。
1.a 段M 1=q*a 2/22.b 段M 2=q*（3.225+b ）2/2-F A *b3.c 段M 3=q* a 2/2 得出弯矩图如下：最大弯矩M向上=160.14KN·m ，M向下=67.97KN·m 。
剪力计算：Fa=M1’=qaFb=M2’=q(3.225+b)- F AFc=M3’=qaA B得出最大剪力F向上=98.4KN/m，F向下=72.55KN/m40#工字钢：A=86.1cm2W=1090cm3弯曲应力：σ=M/W=160.14*1000/(1090*10-6)=146.92<215MPaσ*1.2=176.3MPa（1.2为安全系数) 因此复核要求。
墩柱盖梁工字钢验算_pdf
τ=Q.Sx/Ix.δ 其中 Sx—中性轴以上的毛截面对中性轴的静矩 I50a 工字钢为
1084.1cm3
δ—验算截面处腹板厚度 I50a 工字钢为δ=12mm
Ix—截面惯性矩 I50a 工字钢为 46472cm4 τ=443×1084.1÷12÷46472÷2÷10=43Mpa＜[τ]=1.3×
80 80
5、刚度校核： 端部挠度 fC=fD=qaL3(6a2/L2＋3a3/L3－1)/(24EI)
筑龙网
=164*103*3.1*6.63*(6*3.12/6.62+3*3.13/6.63-1)/(24EI)/2 ＝20mm（E=210Gpa，I=4.6472*10-4m4） 跨中挠度 fO＝qL4×(5-24a2/L2)/(384EI)
=164*103*6.64/(384*210*109*4.6472*10-4)*(5-24*3.12/6.62) /2=1mm<L/400=17mm 经检算，该工字钢梁强度符合要求、跨中挠度满施工规范要求， 端部挠度较大，施工中在悬臂部位应搭设支架并预留反拱度。 55#-71#墩盖梁使用工字钢作横梁计算
=164*103*6.64/(384*210*109*4.6472*10-4)*(5-24*3.12/6.62) /2=1mm<L/400=17mm 经检算，该工字钢梁强度符合要求、跨中挠度满施工规范要求， 端部挠度较大，施工中在悬臂部位应搭设支架并预留反拱度。 反拱度值计算： 当 在 支 点 外 任 意 一 点 处 的 挠 度 值 为 ： fO ＝ 6qa3L /(24EI) ＋ 3qb4/(24EI)－qL3a/(24EI) 当 b＝1m 时，
=89*103*6.84/(384*210*109*2.1714*10-4)*(5-24*2.272/6 .82)=1.3cm<L/400=1.7cm
1084.1cm3
δ—验算截面处腹板厚度 I50a 工字钢为δ=12mm
Ix—截面惯性矩 I50a 工字钢为 46472cm4 τ=443×1084.1÷12÷46472÷2÷10=43Mpa＜[τ]=1.3×
80 80
5、刚度校核： 端部挠度 fC=fD=qaL3(6a2/L2＋3a3/L3－1)/(24EI)
筑龙网
=164*103*3.1*6.63*(6*3.12/6.62+3*3.13/6.63-1)/(24EI)/2 ＝20mm（E=210Gpa，I=4.6472*10-4m4） 跨中挠度 fO＝qL4×(5-24a2/L2)/(384EI)
=164*103*6.64/(384*210*109*4.6472*10-4)*(5-24*3.12/6.62) /2=1mm<L/400=17mm 经检算，该工字钢梁强度符合要求、跨中挠度满施工规范要求， 端部挠度较大，施工中在悬臂部位应搭设支架并预留反拱度。 55#-71#墩盖梁使用工字钢作横梁计算
=164*103*6.64/(384*210*109*4.6472*10-4)*(5-24*3.12/6.62) /2=1mm<L/400=17mm 经检算，该工字钢梁强度符合要求、跨中挠度满施工规范要求， 端部挠度较大，施工中在悬臂部位应搭设支架并预留反拱度。 反拱度值计算： 当 在 支 点 外 任 意 一 点 处 的 挠 度 值 为 ： fO ＝ 6qa3L /(24EI) ＋ 3qb4/(24EI)－qL3a/(24EI) 当 b＝1m 时，
=89*103*6.84/(384*210*109*2.1714*10-4)*(5-24*2.272/6 .82)=1.3cm<L/400=1.7cm

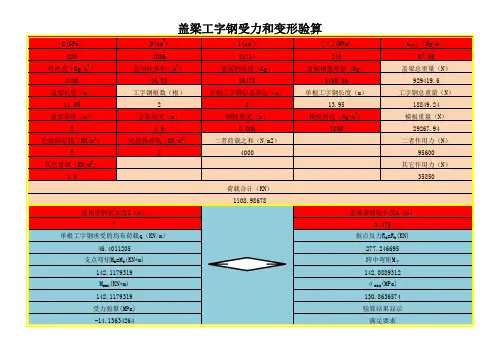

工字钢受力和变形验算
盖梁工字钢受力和变形验算
方向 向下 验算结果显示 满足要求
方向 向上 验算结果显示 满足要求
7850
29267.94 二者作用力（N）
2
2
其它荷载（KN/m2）
4000
95600 其它作用力（N）
1.5
35850
荷载合计（KN）
1108.98678
盖梁中间段长度l（m）
盖梁悬臂端长度a（m）
7 单根工字钢承受的均布荷载q（KN/m）
46.4011205 支点弯矩Ma=Mb(KN*m)
142.1179319 Mmax(KN*m) 142.1179319
2.475 指点反力Ra=Rb(KN)
277.246695 跨中弯矩M中 142.0889312 σmax(MPa) 130.8636574
受力验算(MPa)
验算结果显示
-14.13634264
满足要求
跨中挠度最大fmax（mm） 13.3592812 挠度验算
-4.140718796
悬臂端挠度fc=fd（mm） -4.433954134 挠度验算 -1.753545866
工字钢根数（根）
单根工字钢比盖梁长（m）
单根工字钢长度（m）
工字钢总重量（N）
11.95 盖梁宽度（m）
2 盖梁高度（m）
2 模板厚度（m）
13.Байду номын сангаас5 模板密度（Kg/m3）
18849.24 模板重量（N）
2 砼倾倒荷载（KN/m2）
1.6 砼振捣荷载（KN/m2）
0.006 二者荷载之和（N/m2）
盖梁工字钢受力和变形验算
E(GPa) 200
砼密度（Kg/m3）
工字钢受力计算
4、荷载： 标准值Pk=Pg+ql
设计值Pd=Pg×γG+Pq×γQ
γG=1.2、γQ=1.4
二、选择受荷截面
1、截面类型： 4根工字钢：I40a
2、截面特性：
Ix
21720 cm4
Wx
1090 cm3
ly660 cm3翼缘 Nhomakorabea度tf16 mm
腹板厚度tw
10.5 mm
三、相关参数
1、材质：Q235
2、x轴塑性发展系数 γx

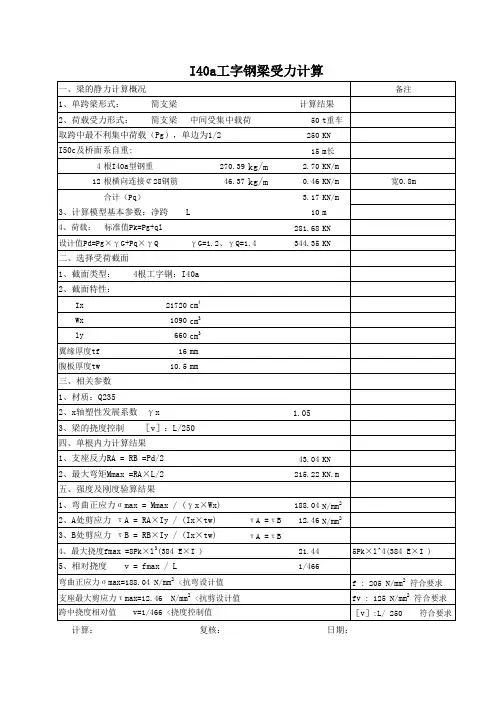

I40a工字钢梁受力计算
一、梁的静力计算概况
1、单跨梁形式：
简支梁
2、荷载受力形式： 简支梁 中间受集中载荷
取跨中最不利集中荷载（Pg），单边为1/2
I50c及桥面系自重:
4 根I40a型钢重
270.39 kg/m
12 根横向连接￠28钢筋
46.37 kg/m
合计（Pq）
3、计算模型基本参数：净跨 L
计算：
复核：
日期：
τA =τB
4、最大挠度fmax =8Pk×l3(384 E×I )
5、相对挠度 v = fmax / L
弯曲正应力σmax=188.04 N/mm2 <抗弯设计值
支座最大剪应力τmax=12.46 N/mm2 <抗剪设计值
跨中挠度相对值 v=1/466 <挠度控制值
计算结果 50 t重车 250 KN 15 m长
2.70 KN/m 0.46 KN/m 3.17 KN/m
10 m 281.68 KN 344.35 KN
备注 宽0.8m
1.05
43.04 KN 215.22 KN.m
188.04 N/mm2 12.46 N/mm2
盖梁支架受力计算

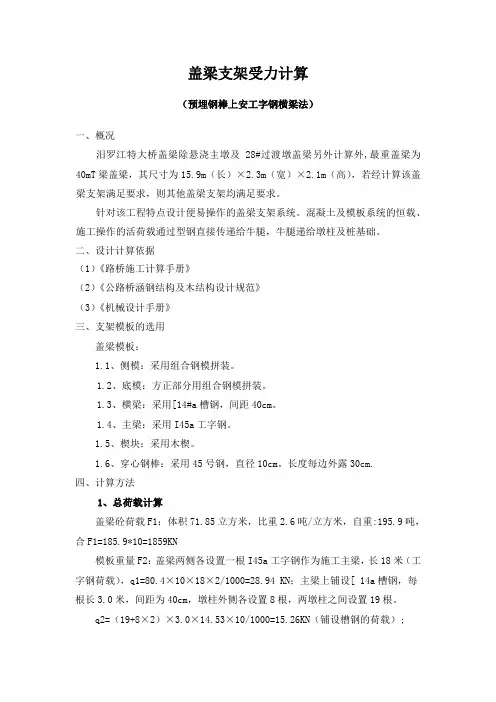

盖梁支架受力计算（预埋钢棒上安工字钢横梁法）一、概况汨罗江特大桥盖梁除悬浇主墩及28#过渡墩盖梁另外计算外,最重盖梁为40mT梁盖梁，其尺寸为15.9m（长）×2.3m（宽）×2.1m（高），若经计算该盖梁支架满足要求，则其他盖梁支架均满足要求。
针对该工程特点设计便易操作的盖梁支架系统。
混凝土及模板系统的恒载、施工操作的活荷载通过型钢直接传递给牛腿，牛腿递给墩柱及桩基础。
二、设计计算依据（1）《路桥施工计算手册》（2）《公路桥涵钢结构及木结构设计规范》（3）《机械设计手册》三、支架模板的选用盖梁模板：1.1、侧模：采用组合钢模拼装。
1.2、底模：方正部分用组合钢模拼装。
1.3、横梁：采用[14#a槽钢，间距40cm。
1.4、主梁：采用I45a工字钢。
1.5、楔块：采用木楔。
1.6、穿心钢棒：采用45号钢，直径10cm。
长度每边外露30cm.四、计算方法1、总荷载计算盖梁砼荷载F1：体积71.85立方米，比重2.6吨/立方米，自重:195.9吨，合F1=185.9*10=1859KN模板重量F2：盖梁两侧各设置一根I45a工字钢作为施工主梁，长18米（工字钢荷载），q1=80.4×10×18×2/1000=28.94 KN；主梁上铺设[ 14a槽钢，每根长3.0米，间距为40cm，墩柱外侧各设置8根，两墩柱之间设置19根。
q2=（19+8×2）×3.0×14.53×10/1000=15.26KN（铺设槽钢的荷载）;槽钢上铺设钢模板，每平方按0.45KN 计算，q3=（15.9×2.1×2+2.3×15.9+2.1×2.3×2）×0.45=50.9 KN（底模和侧模、端头模的荷载）；q4=6KN （端头三角支架自重）F2=q1+q2+q3+q4+q4=107.1KNF3：人员0.5吨，合5KNF4：小型施工机具荷载：0.55吨，合5.5KNF5：振捣器产生的振动力及混凝土冲击力；本次施工时采用HZ6X-50型插入式振动器，设置2台，每台振动力为5KN ，施工时混凝土冲击力按5KN 计，则F5=2×5+5=15KN总荷载：F=F1+F2+F3+F4+F5 =1859+107.1+5+5.5+15=1991.6KN2、穿心钢棒(45号钢)受力安全分析共有4个受力点,每点受力：Q max =F/4=1991.6/4≈497.9KN ；钢棒截面积：S=0.05*0.05*3.14=0.0079m 2 最大剪应力：τmax =Q max /S=497.9/0.0079=63.03Mpa45号钢钢材的允许剪力： [τ]=125Mpa则[τ] =125 ＞τmax =63.03Mpa结论：穿心钢棒(45号钢)受力安全3、I45a 工字钢主梁受力安全分析工字钢均布荷载：q=F/2/15.9=1991.6/2/15.9=62.63KN/mR1=R2=ql/2（a+l/2）=2340.17KN工字钢横梁AB 段最大弯矩出现在中间处（x=a+l/2=7.95m ），a=3.25m ，l=9.4m ；跨中最大弯矩M max =62.63*9.4*7.95/2*[(1-3.25/7.95) *(1+2*3.25/9.4)-7.95/9.4]=360.98KN •m横梁CA 段和BD 段最大弯矩出现在支承点A 、B 两处，最大弯矩 212M qa =-=-1/2*62.63*3.252=-330.76 KN •m单根工字钢最大弯曲正应力：maxM W σ==360.98KN.m/1432.9cm 4=251.9 MPa < [σ]=375 MPa挠度：横梁中跨AB 段挠度)4.925.3*245(*10*2*32241*10*1.2*38410*4.9*64.62)245(3842245124224-=-=l a EI ql f =20.04mm < []f =L/400=9400/400= 23.5 mm符合要求！横梁悬臂端CA 段、DB 段挠度33232(361)24C D qal a a f f EI l l ==+-=)14.925.3*64.925.3*3(*10*2*32241*10*1.2*2410*4.9*25.3*64.62223345123-+=-8.2mm < []f =3250/400=8.13 mm符合要求！结论：I45a 工字钢主梁受力安全4、底板[14a 横梁受 力安全分析共31根[14a ，单根受力：F/31=1991.9/31=64.25KN ，均布荷载分布：q=64.25/2.3=27.93KN/m①最大弯矩M max =q*L*L/8=27.93*2.3*2.3/8=18.47KN.m （Mmax=ql 2/8）最大弯应力：σmax =M max /W X18.47*1000=----------80.5*10-6=229Mpa (δ=Mmax/wx)则：[σ] =375Mpa ＞229Mpa②最大剪力：Q max =64.25/2=32.13KN最大弯曲剪应力：τmax=Q max Sz/(Iz*d)32.13*103*8.12*10-6=----------------(5.637*10-6*6*10-3)= 7.7Mpa[τ]=125Mpa安全系数取2则：[τ]/2=125Mpa/2 =62.5Mpa＞7.7Mpa③挠度：5ql4f= ------ （路桥计算手册）384EI5*27.93*1000*2.34=--------------------------384*(206*109)*( 5.637*10-6)=3.8mm；[f]=2300/400=5.75mm f<[f]结论：14a槽钢受力安全,挠度满足要求综上所述：以10cm粗的钢棒作为牛腿，以12m/根I45a工字钢作为受力主纵梁，［14a@40cm槽钢作为受力次横梁的盖梁模板支架体系受力安全。
盖梁验算(45a工字钢上满铺12×15方木)

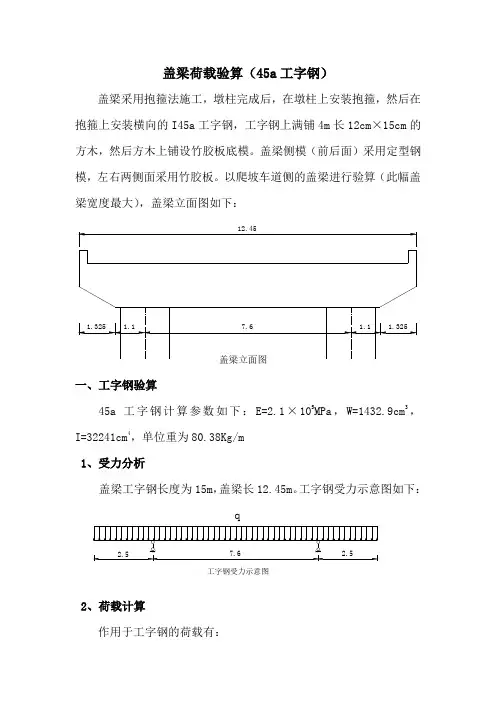

盖梁荷载验算（45a工字钢）盖梁采用抱箍法施工，墩柱完成后，在墩柱上安装抱箍，然后在抱箍上安装横向的I45a工字钢，工字钢上满铺4m长12cm×15cm的方木，然后方木上铺设竹胶板底模。
盖梁侧模（前后面）采用定型钢模，左右两侧面采用竹胶板。
以爬坡车道侧的盖梁进行验算（此幅盖梁宽度最大），盖梁立面图如下：12.451.3257.6 1.1 1.3251.1盖梁立面图一、工字钢验算45a工字钢计算参数如下：E=2.1×105MPa，W=1432.9cm3，I=32241cm4，单位重为80.38Kg/m1、受力分析盖梁工字钢长度为15m，盖梁长12.45m。
工字钢受力示意图如下：q2.57.6 2.5工字钢受力示意图2、荷载计算作用于工字钢的荷载有：（1）、施工时钢筋混凝土重量38.5m ³×26KN/m ³=1001KN ；（2）、模板及方木、钢管重量；①侧模钢模重量：面积为38.5㎡，重量为57.8KN ；②底模及侧模 1.5cm 厚竹胶板重量：面积为20.3㎡，重量为2.1KN ；③铺设5cm 厚脚手板重量：面积为35.1㎡，重量为12.3KN ； ④模板Φ48钢管背楞重量：长度48m ，重量1.92KN ；⑤防护Φ48钢管重量：长度79m ，重量3.16KN ；⑥模板10×10方木背楞重量：长度49m ，重量3.43KN ；⑦10×10方木托架重量：长度14m ，重量0.98KN ；⑧工字钢上满铺12×15方木重量：长度458m ，重量57.71KN ； 合计为139.4KN ；（3）、施工时人员、设备重量10KN ；（4）、振捣砼时产生荷载2KN/㎡×12.45m ×2m=49.8KN ；荷载总共为1.2×1001+1.2×139.4+1.4×10+1.4×49.8=1452.2KN 。
