解码器与云台镜头及报摄像机电源接线示意图

在闭路监控系统中，解码器是一个重要的前端控制设备。

在主机的控制下，解码器可使云台、镜头、雨刮器和照明灯等前端设备产生相应的动作。

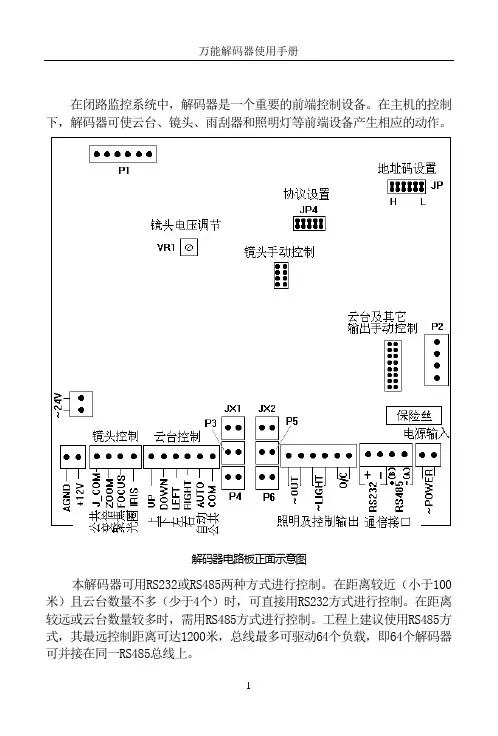

解码器电路板正面示意图本解码器可用RS232或RS485两种方式进行控制。

在距离较近（小于100米）且云台数量不多（少于4个）时，可直接用RS232方式进行控制。

在距离较远或云台数量较多时，需用RS485方式进行控制。

工程上建议使用RS485方式，其最远控制距离可达1200米，总线最多可驱动64个负载，即64个解码器可并接在同一RS485总线上。

本解码器的RS485总线具有瞬变电压抑制功能，能防雷电和抗静电放电冲击。

此外，解码器的所有输出均具有短路保护功能。

一旦输出短路，内部电路将自动切断输出电流。

此时应断开供电电源，确保排除短路故障，等待30秒后重新上电，解码器即可重新恢复正常工作。

此功能对设备具有良好的保护作用。

接线及调试说明：在完成所有连接之前，请不要接通电源，在确保连接无误后方可通电！(1)～POWER(黄色端子)为解码器电源输入，一般应接入～220V电源。

有些解码器应特殊要求，已改为～24V供电方式，则应接入～24V电源，而禁止接入～220V电源。

接入正确电源后，解码器右侧上方的红色电源指示灯亮起。

否则应检查电源接插件P1、P2和保险丝（5A）。

(2)RS232、RS485为通信接口，使用时只能连接其中之一。

接入RS232时，要注意正负极性，一般计算机的9针RS232串口输出的3脚为正，5脚为负，开机后这两根控制线不能短路，否则极易损坏计算机的串口；接入RS485时，也应按RS485的极性正确连接。

(3)云台、镜头控制线的接法如示意图所示，左面两排接线端子对应标志接上即可。

云台控制电压由JX1引出的接插件进行选择。

当该接插件与P3相接时，可控制～220V云台；与P4相接时，即可控制～24V云台。

解码器出厂时，设置为控制～24V云台。

(4)镜头控制电压可由电位器VR1进行无级调节，范围为5V—12V。

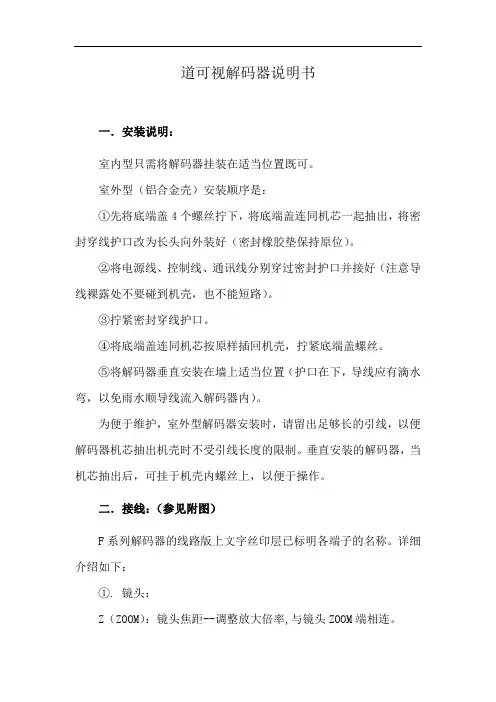

道可视解码器说明书一．安装说明：室内型只需将解码器挂装在适当位置既可。

室外型（铝合金壳）安装顺序是：①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。

②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。

③拧紧密封穿线护口。

④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。

⑤将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。

为便于维护，室外型解码器安装时，请留出足够长的引线，以便解码器机芯抽出机壳时不受引线长度的限制。

垂直安装的解码器，当机芯抽出后，可挂于机壳内螺丝上，以便于操作。

二．接线：（参见附图）F系列解码器的线路版上文字丝印层已标明各端子的名称。

详细介绍如下：①. 镜头：Z（ZOOM）：镜头焦距--调整放大倍率,与镜头ZOOM端相连。

F（FOCUS）：镜头焦点--调整焦点前后,与镜头FOCUS端相连。

I（IRIS）：镜头光圈--调整光圈大小,与镜头IRIS端相连。

LG（LENS GND）：镜头公共地--与镜头LENS GNDS端相连。

有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线（6线制），此时可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地LENS GNDS。

F系列解码器是通过镜头电压跳线调整镜头电压的，有±6V、±8V、±12V三档。

②.云台:U（UP）：云台上--接云台上端子；D（DOWN）：云台下--接云台下端子；L（LEFT）：云台左--接云台左端子；R（RIGHT）：云台右--接云台右端子；A（AUTO）：云台自动--接云台自动端子；C（COM）：云台公共端--接云台公共端子。

24V← 220V→：云台电压选择插头，务必按所用云台电压选择相应插座（24V或220V）。

使用24V云台的用户应特别注意：切不可插入220V电压，否则会损坏云台！对云台的控制有上、下、左、右和左上、左下、右上、右下以及自动巡视。

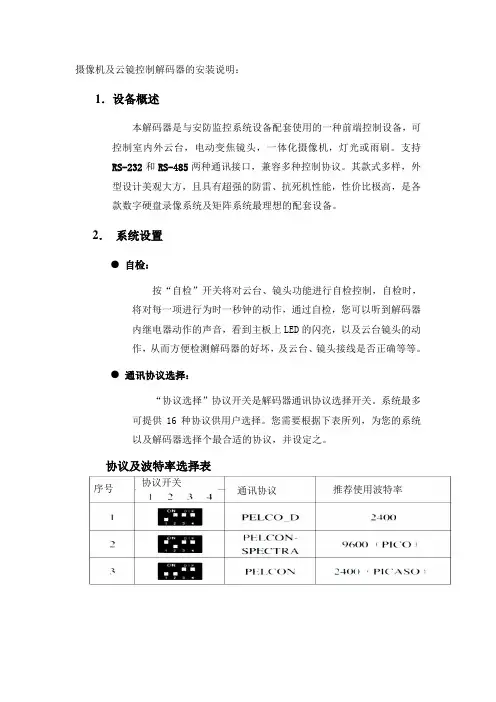

摄像机及云镜控制解码器的安装说明：1．设备概述本解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。

支持RS-232和RS-485两种通讯接口，兼容多种控制协议。

其款式多样，外型设计美观大方，且具有超强的防雷、抗死机性能，性价比极高，是各款数字硬盘录像系统及矩阵系统最理想的配套设备。

2．系统设置●自检：按“自检”开关将对云台、镜头功能进行自检控制，自检时，将对每一项进行为时一秒钟的动作，通过自检，您可以听到解码器内继电器动作的声音，看到主板上LED的闪亮，以及云台镜头的动作，从而方便检测解码器的好坏，及云台、镜头接线是否正确等等。

●通讯协议选择：“协议选择”协议开关是解码器通讯协议选择开关。

系统最多可提供16种协议供用户选择。

您需要根据下表所列，为您的系统以及解码器选择个最合适的协议，并设定之。

协议及波特率选择表序号协议开关通讯协议推荐使用波特率注：a) 协议选择不正确，解码器无法正常工作。

故请阁下您务必仔细阅读此说明书，确保您设置正确。

（本项目统一使用PELCO-D协议，波特率使用9600）b）如果系统无上表所列之协议，将协议逐一试之，或者通知经销商，我们将根据系统，及时给出新的合用的通讯协议。

3.连接示意图：解码器采用RS485通讯方式的，“A”和“B”为信号接线端，“GND”为为屏蔽地，且“A”接RS485设备接口的正端，“B”接RS485设备接口的负端。

标准RS485设备至解码器之间采用二芯屏蔽双绞线相连，连接电缆的最远累加距离不超过1500米。

多个解码器连接应在最远一个解码器的数据线两端之间并接一个120欧的匹配电阻或将解码器“终结开关”短接。

●波特率选择：波特率的选择是为了使解码器与控制设备之间有相同的数据与速度。

波特率选择不正确，解码器将无法正常工作。

波特率选择如下表：(本次系统波特率统一设置为9600)在本解码板中，每一种协议均有自己的通讯速率（波特率），您必须按照上表，将您系统和解码板的波特率设置正确。

摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。

协议自动识别。

云台摄像机接线、安装和调试云台，从解码器出来一共是4根线，2跟是RS485控制线，2根是220V电源线，还有2根是视频线。

rs485控制线和电源线可以用4芯非屏蔽线缆，从颜色上可以区分，如下图：云台摄像机接线图1.摄像机监控系统中使用的摄像机主要是CCD摄像机。

摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。

2．防护罩防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。

一般分为两类，一类是室内防护罩，另一类是室外防护罩。

室内用防护罩结构简单，价格便宜，其主要功能是防止摄像机落尘并有一定的安全防护作用，如防盗、防破坏等。

室外用防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。

这种防护罩具有降温、加温、防雨、防雪等功能。

为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。

3．支架普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。

4．云台云台是承载摄像机并可进行水平和垂直两个方向转动的装置。

云台内装有两个电动机。

这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。

水平转动的角度一般为350°，垂直转动则有±4 5°、±35°、±75°等。

水平及垂直转动的角度大小可通过限位开关进行调整。

（1）云台按使用环境分类云台按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。

云台摄像机红外云台摄像机（2）云台的选用在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。

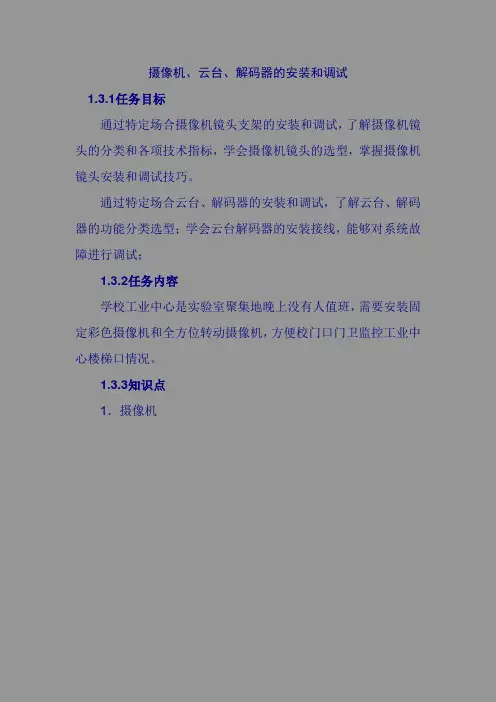

摄像机、云台、解码器的安装和调试1.3.1任务目标通过特定场合摄像机镜头支架的安装和调试，了解摄像机镜头的分类和各项技术指标，学会摄像机镜头的选型，掌握摄像机镜头安装和调试技巧。

通过特定场合云台、解码器的安装和调试，了解云台、解码器的功能分类选型；学会云台解码器的安装接线，能够对系统故障进行调试；1.3.2任务内容学校工业中心是实验室聚集地晚上没有人值班，需要安装固定彩色摄像机和全方位转动摄像机，方便校门口门卫监控工业中心楼梯口情况。

1.3.3知识点1．摄像机监控系统中使用的摄像机主要是CCD摄像机。

摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。

（1）CCD摄像机工作方式CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。

（2）CCD彩色摄像机的主要技术指标1）CCD尺寸（摄像机靶面大小）。

多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。

38万像素以上为高清晰度摄像机。

CCD像素数有的给出水平及垂直方向的像素数，如500（高）*582（宽），有的给出两者乘积值，如30万像素。

对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。

3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。

分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。

在闭路监控系统中，解码器是一个重要的前端控制设备。

在主机的控制下，解码器可使云台、镜头、雨刮器和照明灯等前端设备产生相应的动作。

解码器电路板正面示意图本解码器可用RS232或RS485两种方式进行控制。

在距离较近（小于100米）且云台数量不多（少于4个）时，可直接用RS232方式进行控制。

在距离较远或云台数量较多时，需用RS485方式进行控制。

工程上建议使用RS485方式，其最远控制距离可达1200米，总线最多可驱动64个负载，即64个解码器可并接在同一RS485总线上。

本解码器的RS485总线具有瞬变电压抑制功能，能防雷电和抗静电放电冲击。

此外，解码器的所有输出均具有短路保护功能。

一旦输出短路，内部电路将自动切断输出电流。

此时应断开供电电源，确保排除短路故障，等待30秒后重新上电，解码器即可重新恢复正常工作。

此功能对设备具有良好的保护作用。

接线及调试说明：在完成所有连接之前，请不要接通电源，在确保连接无误后方可通电！(1)～POWER(黄色端子)为解码器电源输入，一般应接入～220V电源。

有些解码器应特殊要求，已改为～24V供电方式，则应接入～24V电源，而禁止接入～220V电源。

接入正确电源后，解码器右侧上方的红色电源指示灯亮起。

否则应检查电源接插件P1、P2和保险丝（5A）。

(2)RS232、RS485为通信接口，使用时只能连接其中之一。

接入RS232时，要注意正负极性，一般计算机的9针RS232串口输出的3脚为正，5脚为负，开机后这两根控制线不能短路，否则极易损坏计算机的串口；接入RS485时，也应按RS485的极性正确连接。

(3)云台、镜头控制线的接法如示意图所示，左面两排接线端子对应标志接上即可。

云台控制电压由JX1引出的接插件进行选择。

当该接插件与P3相接时，可控制～220V云台；与P4相接时，即可控制～24V云台。

解码器出厂时，设置为控制～24V云台。

(4)镜头控制电压可由电位器VR1进行无级调节，范围为5V—12V。

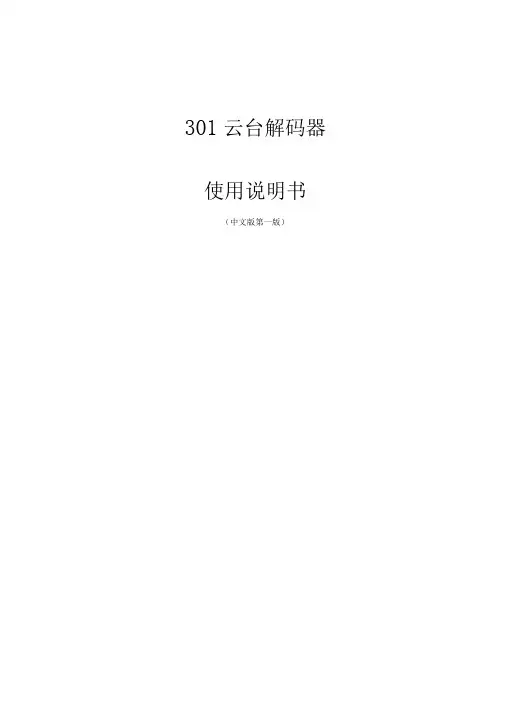

301云台解码器使用说明书（中文版第一版）一技术参数工作电压：AC 24V± 10% 50HZ/60H乙工作电流：输入交流1850MA（含云台电流）。

环境温度：全天候、-30 °C — + 70 C、相对湿度90%RH 。

镜头电压：DC 12V和DC6V电流200MADC6V/DC12V 通过板上跳线帽选择。

镜头控制：光圈、聚焦、变倍。

云台电压：AC 24V/1000MA云台控制：上、下、左、右、自动（左上、左下、右上、右下）。

摄像机电源：DC 12V/500MA通信接口：标准RS-485;自带120欧终端电阻。

支持协议：多种常用协议，可为用户定制协议。

地址数量：64个地址，可扩充（加设备）。

板尺寸：80X90 （mr）二系统概述:1•解码器是与监控系统配套使用的一种前端控制设备，可控制球机、室内外交流24V云台、电动三可变（电压为6V或12V）镜头；提供摄像机电源等。

2•使用通用的RS- 485通讯接口；兼容多种常用的控制协议；自带120欧匹配电阻。

3•可提供稳定的12V直流电源（500MA供摄像机及红外灯使用。

4•具有超强的防雷、抗死机性能，性价比极高，适用于各款数字硬盘录像系统、矩阵系统、键盘、PC控制等设备。

三.云台：1 •可控制云台的种类:可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行，支持左上、左下、右上、右下；室内外水平云台的左、右和自动运行。

2.云台电压：本机支持24 V的交流云台，不支持“ AC220V的云台。

3•云台的保险措施：本机使用自恢复保险丝，如云台接错线（即云台控制线的公共线接到其它的接口上如自动、上、下、左、右），云台工作时自恢复保险丝就会自动关断电路，保护云台不致烧毁。

本系统有完善的保险措施，共使用六个自恢复保险丝：RS-485通讯接口保险丝250V/120MA二个、系统总保险丝（含云台供电保险）1850MA —个、摄像机电源保险丝750MA一个、系统控制部分保险丝300M1个、镜头保险丝200M1个。

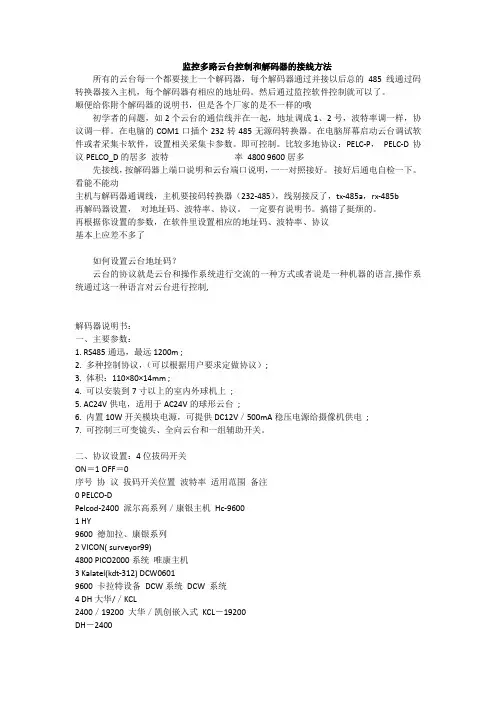

监控多路云台控制和解码器的接线方法所有的云台每一个都要接上一个解码器，每个解码器通过并接以后总的485线通过码转换器接入主机，每个解码器有相应的地址码。

然后通过监控软件控制就可以了。

顺便给你附个解码器的说明书，但是各个厂家的是不一样的哦初学者的问题，如2个云台的通信线并在一起，地址调成1、2号，波特率调一样，协议调一样。

在电脑的COM1口插个232转485无源码转换器。

在电脑屏幕启动云台调试软件或者采集卡软件，设置相关采集卡参数。

即可控制。

比较多地协议：PELC-P，PELC-D协议PELCO_D的居多波特率4800 9600居多先接线，按解码器上端口说明和云台端口说明，一一对照接好。

接好后通电自检一下。

看能不能动主机与解码器通调线，主机要接码转换器（232-485），线别接反了，tx-485a，rx-485b再解码器设置，对地址码、波特率、协议。

一定要有说明书。

搞错了挺烦的。

再根据你设置的参数，在软件里设置相应的地址码、波特率、协议基本上应差不多了如何设置云台地址码？云台的协议就是云台和操作系统进行交流的一种方式或者说是一种机器的语言,操作系统通过这一种语言对云台进行控制,解码器说明书：一、主要参数：1. RS485通迅，最远1200m ;2. 多种控制协议，（可以根据用户要求定做协议）;3. 体积：110×80×14mm ;4. 可以安装到7寸以上的室内外球机上;5. AC24V供电，适用于AC24V的球形云台;6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电;7. 可控制三可变镜头、全向云台和一组辅助开关。

二、协议设置：4位拔码开关ON＝1 OFF＝0序号协议拔码开关位置波特率适用范围备注0 PELCO-DPelcod-2400 派尔高系列／康银主机Hc-96001 HY9600 德加拉、康银系列2 VICON( surveyor99)4800 PICO2000系统唯康主机3 Kalatel(kdt-312) DCW06019600 卡拉特设备DCW系统DCW 系统4 DH大华/／KCL2400／19200 大华／凯创嵌入式KCL－19200DH－24005 NEOCAM9600 耐康姆系统6 PIH1016 (利凌)2400 利凌矩阵7 B019600 明景／维多8 PELCO-P9600 派尔高主机/德加拉主机9 HN-C9600 华南光电系列10 SAMSUNG9600 三星快球11 KODICOM –RX KRE-301RX9600 PICASO主机Kodicom主机增加光圈控制功能12 RM110／S16019600 诚丰系列/三乐系列13 红苹果9600 红苹果矩阵14 银信V1200／9600 银信矩阵地址码从0开始15 SANTACHI-450/9600卡拉特KDT348矩阵48009600/ 4800 三立矩阵卡拉特矩阵Kdt304 -4800注：KODICOM和PIACSO卡增加了控制光圈功能，详见底页说明。

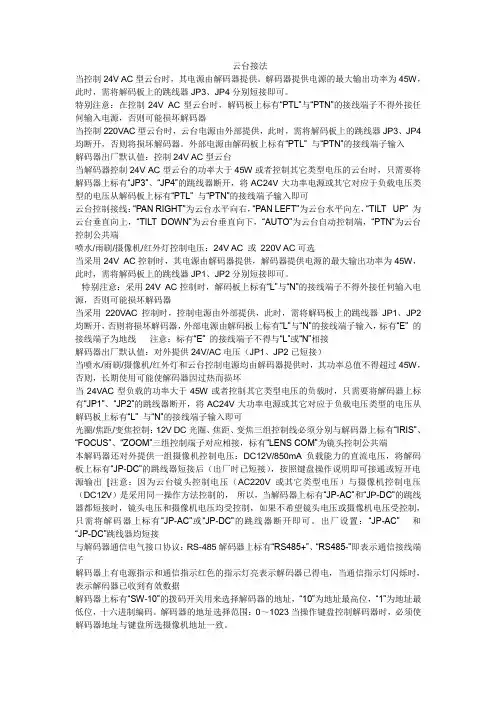

云台接法当控制24V AC型云台时，其电源由解码器提供。

解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP3、JP4分别短接即可。

特别注意：在控制24V AC型云台时，解码板上标有“PTL”与“PTN”的接线端子不得外接任何输入电源，否则可能损坏解码器当控制220VAC型云台时，云台电源由外部提供，此时，需将解码板上的跳线器JP3、JP4均断开，否则将损坏解码器。

外部电源由解码板上标有“PTL” 与“PTN”的接线端子输入解码器出厂默认值：控制24V AC型云台当解码器控制24V AC型云台的功率大于45W或者控制其它类型电压的云台时，只需要将解码器上标有“JP3”、“JP4”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“PTL” 与“PTN”的接线端子输入即可云台控制接线：“PAN RIGHT”为云台水平向右，“PAN LEFT”为云台水平向左，“TILT UP” 为云台垂直向上，“TILT DOWN”为云台垂直向下，“AUTO”为云台自动控制端，“PTN”为云台控制公共端喷水/雨刷/摄像机/红外灯控制电压：24V AC 或220V AC可选当采用24V AC控制时，其电源由解码器提供，解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP1、JP2分别短接即可。

特别注意：采用24V AC控制时，解码板上标有“L”与“N”的接线端子不得外接任何输入电源，否则可能损坏解码器当采用220VAC控制时，控制电源由外部提供，此时，需将解码板上的跳线器JP1、JP2均断开，否则将损坏解码器，外部电源由解码板上标有“L”与“N”的接线端子输入，标有“E”的接线端子为地线注意：标有“E” 的接线端子不得与“L”或“N”相接解码器出厂默认值：对外提供24V/AC电压（JP1、JP2已短接）当喷水/雨刷/摄像机/红外灯和云台控制电源均由解码器提供时，其功率总值不得超过45W，否则，长期使用可能使解码器因过热而损坏当24VAC型负载的功率大于45W或者控制其它类型电压的负载时，只需要将解码器上标有“JP1”、“JP2”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“L” 与“N”的接线端子输入即可光圈/焦距/变焦控制：12V DC光圈、焦距、变焦三组控制线必须分别与解码器上标有“IRIS”、“FOCUS”、“ZOOM”三组控制端子对应相接，标有“LENS COM”为镜头控制公共端本解码器还对外提供一组摄像机控制电压：DC12V/850mA 负载能力的直流电压，将解码板上标有“JP-DC”的跳线器短接后（出厂时已短接），按照键盘操作说明即可接通或短开电源输出[注意：因为云台镜头控制电压（AC220V 或其它类型电压）与摄像机控制电压（DC12V）是采用同一操作方法控制的，所以，当解码器上标有“JP-AC”和“J P-DC”的跳线器都短接时，镜头电压和摄像机电压均受控制，如果不希望镜头电压或摄像机电压受控制，只需将解码器上标有“JP-AC”或“JP-DC”的跳线器断开即可。

镜头\云台\解码器\转换器的安装方法图解变倍镜头或变倍摄像机（一体机），可以实现焦距、光圈、远近的监控画面变化；云台可以实现左右、上下、自动等监控位置变化；解码器可以把变倍镜头（或一体机）、云台、报警信号等控制信号与主机之间进行双线互相传输；以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器（板）技术实现云镜控制，布线简单、操控方便、容易维护。

但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。

我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。

第一步：把变倍镜头或一体机、云台的电缆接入解码器（不可带电操作！！！）：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。

注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。

做好在安装前先把以上设备检测后再实际安装。

（以经济型解码器为例）第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。

接入220V电源线。

最后接出485控制线：正负极必须完全对应。

调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：选择和设置与解码器匹配的协议：解码器结构与使用详细解说作者：来自：广州九洲发布日期：2008-11-29 点击：137在当前闭路电视监控系统中，采用单片机技术完成对镜头、云台(多点)的控制，已得到广泛应用。

串口、IS232-485转换器、解码器、云台、三可变电动镜头连接方法附一：解码器简介；附二：关于解码器自检功能调整的说明一、首先确定PC串口功能正常。

将PC串口和IS232-485相连（可用延长线）时，确定PC是关机状态，IS232-485没有上电；或者两者之一为断电状态。

二、IS232-485与云镜控制解码器相连时：IS232-485的A+脚与解码器的485+脚连接；IS232-485的B脚与解码器的485-脚相连接；IS232-485的G脚，也就是地线，可以悬空，也可与解码器的镜头公共端相连。

三、云镜控制解码器与电动镜头相连时：解码器带有220V电源，接线时必须断开电源；解码器为云台提供的输出电压是交流24V或者交流220V，其电压的选择由红色电线的跳线端子决定，插到里面（上面）的插座上为交流24V输出，插到外面（下面）的插座上为交流220V输出；（出厂设为AC24V）解码器为摄像机提供的输出电压是直流12V，电流不大于500毫安，从接线端来看，极性为左正（+12V）右地（GND）；镜头电压6-12V可调（出厂设为8V），用于调整镜头速度的快慢，可用示波器或万用表测一下；镜头电压越高，镜头的动作速度越快。

重点：参照MOTORIZED ZOOM CCTV LENS INSTRUCTIONS说明书，按照3-MOTOR TYPE 的控制线连接方法，将IRIS、FOCUS和ZOOM低电位连接到解码器的镜头公共端LensCommon，将IRIS、FOCUS和ZOOM的高电位分别与解码器的IRIS、FOCUS和ZOOM三个脚相连。

至此，设备连线以基本完成，为检验连线是否正确，可根据《关于解码器自检功能调整的说明》（见附录二）。

编程时注意，在选择地址码时，一定要注意解码器的给定地址码；在选择通讯协议时，需要根据使用手册设定。

注：在云镜控制解码器中，自动识别协议，拨码开关指向“ON”时相应位为1，指向另一侧时相应位为0，为8421二进制编码。

解码器与云台镜头及报摄像机电源接线示意图：使 用 说 明 书（通用型）公共 光圈 聚焦 变焦 终端开关LED地址开关协议开关AC 24V辅助2辅助1自动右 左 下 上公共技术参考：工作电压：工作电流：AC 200mA（不含云台工作电流）环境温度：-30o C-+70o C自身温度：≤50o C（3小时后恒定温度）工作寿命：继电器触点寿命20万次元器件八年镜头电压：DC 6-12（可调整）镜头控制：光圈、聚焦、变倍云台电压：AC 24V/220V（可选择）云台控制：上、下、左、右、自动摄像机电源：DC 12V，800Ma通讯接口：RS485/RS232（可选）辅助开关：3个（2常开触点，1个AC 24V）5．解码器安装尺寸：下图为解码器背面安装孔位示意图。

1．用型、加强型安装尺寸：A-B=121mmB-D=225mmAD=BD2．室内塑胶型安装尺寸：A-B=108mmB-D=175mmAD=BDAC 220V+10%4. 常见故障排除：以下所死故障主要是针对解码器而言，有关系统主机及云台镜头的故障在此不再作讨论。

.指示灯不亮，解码器不动作可能原因：①无电源；②LED 开关未短接③保险烧坏；（此种情形最多，主要是因为错误地连接云台控制线而造成）自检正常，但无法控制可能原因④协议庙宇不正确⑤地址设置不正确⑥数据线接⑦通讯线路故障⑧码转换器故障自检正常，部分功能控制失效可能原因⑨协议不正确⑩R232与RS485转换器故障，未按RS485的布线规则布线电源指示灯亮，但自检不起作用可能原因：此种情况比较少见。

当系统无法自检时，证明此解码器有故障，请联系您的经销商或直接与生产商联系，不要随意自行拆卸，以免故障范围扩大1．设备概述本解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。

支持RS-232和RS-485两种通讯接口，兼容多种控制协议。

其款式多样，外型设计美观大方，且具有超强的防雷、抗死机性能，性价比极高，是各款数字硬盘录像系统及矩阵系统最理想的配套设备。

各球机、球型云台及各解码器的地址、协议、波特率设置内部资料仅供技术交流与学习之用各球机、球型云台及各解码器的地址、协议、波特率设置一、彩转黑高速球设置 CSD-85/85B CS-85/85B 1、取下球罩,2、取出机芯,先下压～再左右转动,,3、在机芯背面有拨码开关进行拨码。

本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。

SW1为地址开关,SW21—4为协议开关～5、6为波特率。

PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??,例:PELCD-D 2400, 地址:1ON sw1 ON sw21 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6二、彩转黑中速球设置 KD-8006A/AS,新版本,8006A:1、取下玻璃球罩,2、取下内衬黑罩,3、在一侧有拨码开关进行设置。

8006AS:1、将安装盘左右转动取下,2、在机芯后面有拨码开关进行拨码。

本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。

sw1,1—10,为地址开关,sw2为协议,1—4,、波特率开关,5、6,。

PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??,例: PELCD-D 2400,地址: 10ON sw1 ON sw21 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6更改:8006A,老版本,1、取下玻璃球罩,2、取下内衬黑罩,3、在一侧有拨码开关进行设置。

本拨码开关～拨到上有效“1”～否则无效～1位为地位～10位为高位。

sw1,1—10,为地址开关,sw2为协议,1—4,、波特率开关,5、6,。

PELCD-D(????) PELCD-P(????) 2400(??) 4800,??, 9600,??, 三、红外高中速球设置 KD-8007H/A/T/C 1、在球机一侧有一长条盖板～并拧掉螺丝取下盖板,2、进行拨码:本拨码开关～拨到上有效“1”～否则无效～1位为地位～8位为高位～9-10位备用。

mv2000系列智能解码器(ptz intelligent controller) 使用说明书（中文版第一版）深圳市智敏科技有限公司shen zhen zhi min technology co.,ltd. copyright 2000-2003. all rights reserved.注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。

为确保本机的正常散热，应避开通风不良的场所。

本机应水平安装，为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。

小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。

避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。

2.避免电击和失火切记勿用湿手触摸电源开关和本机。

勿将液体溅落在本机上，以免造成机器内部短路或失火。

勿将其它设备直接放置于本机上部。

当本机的电源线与电源插座连接后，即使未启动本机，机器内部仍有电压。

安装过程中进行接线或改线时，都应将电源断开，预防触电。

接通本机电源后，露在外面的接线端子有危险电压，切记勿触碰。

重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。

清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。

不得在电源电压过高和过低的场合下使用该本机。

务请通读本使用说明书，以便您掌握如何正确使用本机。

当您读本说明书后，请把它妥善保存好，以备日后参考。

如果需要维修，请在当地与经本公司授权的维修站联系。

环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。

产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；本手册若有任何修改恕不另行通知；因软件版本升级而造成的与本手册不符，以软件为准。

目录1. 设备概述………………………………………………………………32. 设备介绍………………………………………………………………33. 设备设置………………………………………………………………4 3.1自检开关功能设置……………………………………………………4 3.2解码器地址设置……………………………………………………4 3.3通讯协议选择设置……………………………………………………5 3.4波特率选择设置……………………………………………………… 54. 技术参数………………………………………………………………6 4.1工作电压ac220v型解码器……………………………………………6 4.2工作电压ac24v型解码器……………………………………………6 4.3工作电压ac110v型解码器…………………………………………… 6 5. 设备安装………………………………………………………………7 6. 设备连接示意图………………………………………………………7 7. 典型应用连接…………………………………………………………8 7.1通讯rs485方式连接…………………………………………………8 7.2通讯rs232方式连接…………………………………………………8 7.3报警探头、辅助开关连接图…………………………………………8 7.4解码器与云台(交流24v)、镜头(直流12v)连接图..................9 7.5解码器与云台(交流220v)、镜头(直流12v)连接图 (10)1. 设备概述智能型解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台、电动变焦镜头、摄像机、灯光和雨刷。
