s7-200基本指令解析

S7-200常用指令一、PLC梯形图语言的编程原则1、梯形图由多个梯级组成，每个线圈可构成一个梯级，每个梯级有多条支路，每个梯级代表一个逻辑方程；2、梯形图中的继电器继电器、接点、线圈不是物理的，是PLC存储器中的位(1=ON；0=OFF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次；3、梯形图中流过的不是物理电流而是“概念电流”，只能从左向右流；4、用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用；5、PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态；6、输出线圈不能直接驱动现场的执行元件，通过I/O模块上的功率器件来驱动。

二、存储器区域输入映像寄存器（I）输出映像寄存器（Q）变量存储器（ V ）定时器存储器（ T ）计数器存储器（ C ）模拟量输入映像寄存器（AI）模拟量输出映像寄存器（AQ）累加器（AC）高速计数器（H C ）说明：1)输入映像寄存器（I）的状态只能由外部输入信号驱动，而不能由程序来改变其状态。

即在程序中，只能出现输入映像寄存器的触点，而不能出现其线圈。

2)输出映像寄存器(Q)是PLC用来向外部负载发送控制命令的窗口。

每一个输出端子与输出映像寄存器（ Q ）的一个相应位想对应。

并有无数对常开和常闭触点供编程时使用。

3)定时器存储器（T）,PLC所提供的定时器作用相当于继电器控制系统中的时间继电器。

每个定时器可提供无数对常开和常闭触点供编程使用。

其设定时间通常由程序设置。

S7-200 PLC提供了三种定时器：TON－通电延时;TONR－有记忆通电延时;TOF－断电延时。

S7-200 PLC提供了三种定时精度：1ms、10ms、100ms4)计数器（C），计数器用于累计计数输入端接收到的脉冲电平由低到高的脉冲个数。

计数器可提供无数对常开和常闭触点供编程使用，其设定值通常由程序赋予。

地址格式：C[计数器号]如C5，S7-200 PLC提供了三种计数器：CTU－增计数器、CTD－减计数器、CTUD －增减计数器5)变量存储器（V）变量存储器主要用于存储全局变量，或者存放数据运算的中间运算结果或设置参数。

s7-200plc基本逻辑指令PLC（可编程逻辑控制器）作为现代工业自动化领域中的重要设备，可以实现对各类生产过程的自动控制。

S7-200PLC是西门子公司推出的一款经典型号，具备较高的性能和灵活的编程功能。

本文将重点介绍S7-200PLC的基本逻辑指令，包括输入/输出指令、计算指令、转移指令和比较指令等，以帮助读者更好地理解和应用该型号的PLC。

1. 输入/输出指令输入/输出指令用于读取外部信号并控制输出动作，是PLC程序中最常用的指令之一。

S7-200PLC提供了多种输入/输出指令，其中包括XIC、XIO、OUT、SET、RST等指令。

XIC指令用于判断输入信号是否为真，XIO指令则相反，用于判断输入信号是否为假。

OUT指令用于控制输出信号为真，SET指令用于设置某个输出信号为真，RST指令则相反，用于复位某个输出信号。

2. 计算指令计算指令主要用于对PLC中的数据进行运算和处理，以满足特定的控制要求。

S7-200PLC提供了多种计算指令，包括加法、减法、乘法、除法等。

比如，ADD指令用于两个数据相加，SUB指令用于两个数据相减，MUL指令用于两个数据相乘，DIV指令用于两个数据相除。

这些计算指令可以灵活应用于各类控制场景中，提高了PLC的控制能力和灵活性。

3. 转移指令转移指令用于根据特定条件执行不同的操作，是PLC程序中的决策和跳转指令。

S7-200PLC提供了多种转移指令，包括无条件转移、条件转移、循环转移等。

例如，JMP指令用于无条件转移到指定的程序段，JMPZ指令用于当某个数值为0时转移到指定的程序段，LOOP指令用于设置循环次数并执行指定的程序段。

通过合理应用转移指令，可以实现复杂的控制逻辑和流程控制。

4. 比较指令比较指令用于判断两个或多个数据之间的大小、相等关系，并根据判断结果执行不同的操作。

S7-200PLC提供了多种比较指令，包括大于、小于、等于等。

例如，GT指令用于判断某个数值是否大于另一个数值，LT指令用于判断某个数值是否小于另一个数值，EQ指令用于判断两个数值是否相等。

数据处理、运算指令及应用本章要点✍ 数据传送、字节交换、字节立即读写、移位、转换指令的介绍、应用及实训 ✍ 算术运算、逻辑运算、递增/递减指令的介绍、应用及实训✍ 表的定义、填表指令、表取数指令、填充指令、表查找指令的介绍5.1 数据处理指令5.1.1 数据传送指令1. 字节、字、双字、实数单个数据传送指令MOV数据传送指令MOV ，用来传送单个的字节、字、双字、实数。

指令格式及功能如表5-1所示。

表5-1单个数据传送指令MOV 指令格式使EN O = 0即使能输出断开的错误条件是：SM4.3（运行时间），0006（间接寻址错误）。

【例5-1】将变量存储器VW10中内容送到VW100中。

程序如图5-1所示。

LD I0.1MOVW VW10, VW100图5-1例5-1题图2. 字节、字、双字、实数数据块传送指令BLKMOV数据块传送指令将从输入地址IN 开始的N 个数据传送到输出地址OUT 开始的N 个单元中，N 的范围为1至255，N 的数据类型为：字节。

指令格式及功能如表5-2所示。

表5-2 数据传送指令BLKMOV 指令格式使ENO= 0的错误条件：0006（间接寻址错误）0091（操作数超出范围）。

【例5-2】程序举例：将变量存储器VB20开始的4个字节（VB20- VB23）中的数据，移至VB100开始的4个字节中（VB100-VB103）。

程序如图5-2所示。

LAD STLLD I0.0BMB VB20 ，VB100， 4图5-2 例5-2图程序执行后，将VB20～VB23中的数据30、31、32、33送到VB100～VB103。

执行结果如下：数组1数据 30 31 32 33数据地址 VB20 VB21 VB22 VB23块移动执行后：数组2数据 30 31 32 33数据地址 VB100 VB101 VB102 VB1035.1.2 字节交换、字节立即读写指令1. 字节交换指令字节交换指令用来交换输入字IN 的最高位字节和最低位字节。

S7-200指令详解PLC在运行时需要处理的数据一般都根据数据的类型不同、数据的功能不同而把数据分成几类。

这些不同类型的数据被存放在不同的存储空间，从而形成不同的数据区。

S7-200的数据区可以分为数字量输入和输出映像区、模拟量输入和输出映像区、变量存储器区、顺序控制继电器区、位存储器区、特殊存储器区、定时器存储器区、计数器存储器区、局部存储器区、高速计数器区和累加器区。

3.1 S7-200的数据区1. 数字量输入和输出映象区(1) 数字量输入映像区(I区)数字量输入映像区是S7-200 CPU为输入端信号状态开辟的一个存贮区，用I表示。

在每次扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像区寄存器中。

该区的数据可以是位(1bit)、字节（8bit）、字（16bit）或者双字（32bit）。

其表示形式如下。

·用位表示I0.0、I0.1、…I0.7I1.0、I1.1、…I1.7…I15.0、I15.1、…I15.7共l28点。

输入映像区每个位地址包括存储器标识符、字节地址及位号三部分。

存储器标识符为“I”，字节地址为整数部分，位号为小数部分。

比如Il.0表明这个输入点是第1个字节的第0位。

·用字节表示IB0、IB1、…IB15共l6个字节。

输入映像区每个字节地址包括存储器字节标识符、字节地址两部分。

字节标识符为“IB”，字节地址为整数部分。

比如IB1表明这个输入字节是第1个字节，共8位，其中第0位是最低位，第7位是最高位。

·用字表示IW0、IW2、…IW14共8个字。

输入映像区每个字地址包括存储器字标识符、字地址两部分。

字标识符为“IW”，字地址为整数部分。

一个字含两个字节，一个字中的两个字节的地址必须连续，且低位字节在一个字中应该是高8位，高位字节在一个字中应该是低8位。

比如，IW0中的IB0应该是高8位，IB1应该是低8位。

·用双字表示ID0、ID4、…ID12共4个双字。

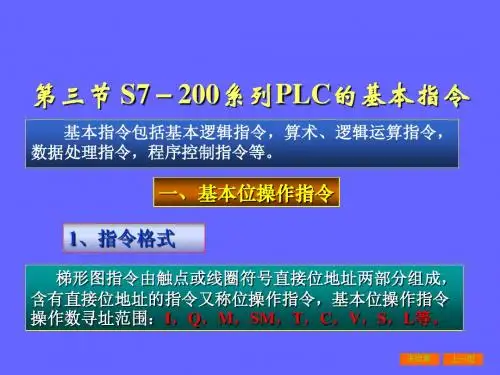

西门子S7-200 PLC指令学习S7-200系列的基本逻辑指令与FX系列和CPM1A系列基本逻辑指令大体相似，编程和梯形图表达方式也相差不多，这里列表表示S7-200系列的基本逻辑指令（见表）。

表S7-200系列的基本逻辑指令S7-200系列PLC的比较指令在SIEMENS S7-200的编程软件STEP-7中，有专门的比较指令：IN1与IN2比较，比较的数据类型可以是B、I（W）、D、R，即字节、字整数、双字整数和实数；还可以有其他的比较式：>、<、≥、≤、<>等等。

当满足比较等式，则该触点闭合。

与LMODSOFT指令对照：在LMODSOFT中，没有直接的数的比较指令，但SUB指令可以通过其执行减法功能后的三个输出端的状态实现整数的比较功能。

若与LMODSOFT 中的SUB指令对应，则在STEP-7中应有三个比较指令：>、=、< 来分别对应SUB 指令的三个输出；若还要对应≥、≤、或<>，则根据SUB指令三个输出端的不同组合，均可找到对应的比较指令。

比如：①（30007）＞（40030）②（30007）=（40030）③（30007）＜（40030）①＋②（30007）≥②＋③（30007）≤（40030）①＋③（30007）＜＞（40030）S7-200系列PLC的定时器指令类型、编号及分辨率TON——接通延时TONR——有记忆接通延时TOF——断开延时3种分辨率（时基）：1ms、10ms、100ms——分别对应不同的定时器号定时器6个要素：指令格式（时基、编号等）预置值——PT使能——IN 复位——3种定时器不同当前值——Txxx 定时器状态（位）——可由触点显示定时值=时基×预置值PT。

由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。

S7-200系列的‎基本逻辑指令‎S7-200系列的‎基本逻辑指令‎与FX 系列和‎C PM1A 系‎列基本逻辑指‎令大体相似，编程和梯形图‎表达方式也相‎差不多，这里列表表示‎S 7-200系列的‎基本逻辑指令‎（见表）。

表 S7-200系列的‎基本逻辑指令‎指令名称指令符 功能操作数取 LD bit 读入逻辑行或‎电路块的第一‎个常开接点 Bit ：I ，Q ，M ，SM ，T ，C ，V ，S取反 LDN bit 读入逻辑行或‎电路块的第一‎个常闭接点与 A bit 串联一个常开‎接点与非 AN bit 串联一个常闭‎接点或 O bit 并联一个常开‎接点 或非 ON bit 并联一个常闭‎接点 电路块与 ALD 串联一个电路‎块无电路块或OLD并联一个电路‎块输出= bit输出逻辑行的‎运算结果Bit ：Q ，M ，SM ，T ，C ，V ，S置位 S bit ，N 置继电器状态‎为接通 Bit ：Q ，M ，SM ，V ，S复位R bit ，N使继电器复位‎为断开S7-200系列P ‎L C 的比较指‎令在SIEME ‎N S S7-200的编程‎软件STEP ‎-7中，有专门的比较‎指令：IN1与IN ‎2比较，比较的数据类‎型可以是B 、I （W ）、D 、R ，即字节、字整数、双字整数和实‎数；还可以有其他‎的比较式：>、<、≥、≤、<>等等。

当满足比较等‎式，则该触点闭合‎。

与LMODS ‎O FT 指令对‎照：在LMODS ‎O FT 中，没有直接的数‎的比较指令，但SUB 指令‎可以通过其执‎行减法功能后‎的三个输出端‎的状态实现整‎数的比较功能‎。

若与LMOD‎S OFT 中的SUB指‎令对应，则在STEP‎-7中应有三个‎比较指令：>、=、< 来分别对应S‎U B 指令的三个输‎出；若还要对应≥、≤、或<>，则根据SUB‎指令三个输出‎端的不同组合‎，均可找到对应‎的比较指令。
