S7-200PLC基本指令有关例题

西门子s7-200考试题及答案一、单项选择题（每题2分，共20分）1. 西门子S7-200系列PLC的编程语言不包括以下哪一项？A. 梯形图（LAD）B. 功能块图（FBD）C. 顺序功能图（SFC）D. 汇编语言（ASM）答案：D2. S7-200系列PLC中，以下哪个模块不是数字量输入模块？A. EM 223B. EM 231C. EM 222D. EM 235答案：D3. 在S7-200系列PLC中，模拟量输入模块的模拟输入信号类型是？A. 4-20mAB. 0-10VC. 0-20mAD. 以上都是答案：D4. 西门子S7-200系列PLC的存储器中，哪一部分用于存储程序？A. V存储区B. M存储区C. S存储区D. L存储区答案：A5. S7-200系列PLC中，以下哪个指令是用于比较两个操作数是否相等？A. =（等于）B. <>（不等于）C. >=（大于等于）D. <（小于）答案：A6. 在S7-200系列PLC中，以下哪个指令用于计算两个操作数的乘积？A. MULB. DIVC. ADDD. SUB答案：A7. S7-200系列PLC中，以下哪个指令用于将一个数值转换为字符串？A. ITDB. ITAC. ITOD. ITF答案：C8. 西门子S7-200系列PLC的通信协议中，以下哪个不是标准的通信协议？A. PPIB. AS-InterfaceC. ProfibusD. Ethernet答案：B9. S7-200系列PLC中，以下哪个指令用于读取系统时钟？A. TONB. TOFC. TMRD. RD_SYS答案：D10. 在S7-200系列PLC中，以下哪个指令用于设置定时器的预设值？A. SETB. RSTC. LD. T答案：D二、多项选择题（每题3分，共15分）11. 西门子S7-200系列PLC的以下哪些模块是数字量输出模块？A. EM 221B. EM 222C. EM 223D. EM 231答案：ACD12. 在S7-200系列PLC中，以下哪些指令是用于逻辑运算的？B. ORC. NOTD. XOR答案：ABCD13. S7-200系列PLC中，以下哪些指令用于数据处理？A. MOVB. SWAPC. FILLD. CONCAT答案：ABCD14. 西门子S7-200系列PLC的以下哪些模块是特殊功能模块？A. EM 231B. EM 235C. EM 253D. EM 25415. S7-200系列PLC中，以下哪些指令用于数学运算？A. ADDB. SUBC. MULD. DIV答案：ABCD三、判断题（每题2分，共20分）16. 西门子S7-200系列PLC的存储器中，V存储区是电池支持的非易失性存储区。

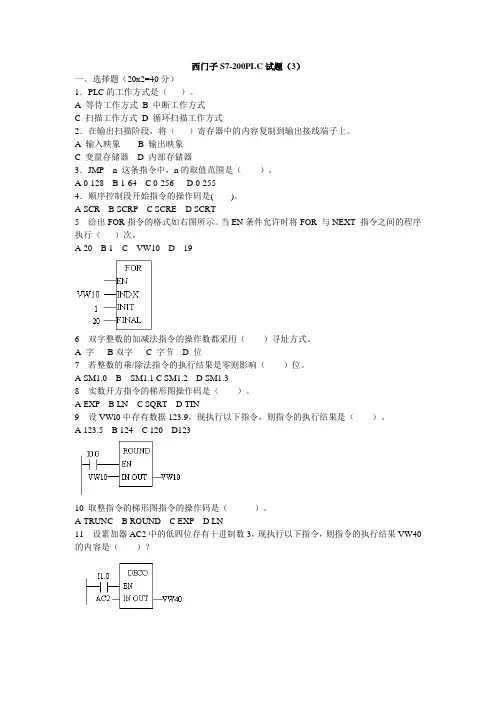

西门子S7-200PLC试题（3）一、选择题（20x2=40分）1．PLC的工作方式是（）。

A 等待工作方式B 中断工作方式C 扫描工作方式D 循环扫描工作方式2．在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。

A 输入映象B 输出映象C 变量存储器D 内部存储器3．JMP n 这条指令中，n的取值范围是（）。

A 0-128B 1-64C 0-256D 0-2554．顺序控制段开始指令的操作码是( )。

A SCRB SCRPC SCRED SCRT5 给出FOR指令的格式如右图所示。

当EN条件允许时将FOR 与NEXT 指令之间的程序执行（）次。

A 20B 1C VW10D 196 双字整数的加减法指令的操作数都采用（）寻址方式。

A 字B双字 C 字节 D 位7 若整数的乘/除法指令的执行结果是零则影响（）位。

A SM1.0B SM1.1C SM1.2D SM1.38 实数开方指令的梯形图操作码是（）。

A EXPB LNC SQRTD TIN9 设VWl0中存有数据123.9，现执行以下指令，则指令的执行结果是（）。

A 123.5B 124C 120 D12310 取整指令的梯形图指令的操作码是（）。

A TRUNCB ROUNDC EXPD LN11 设累加器AC2中的低四位存有十进制数3，现执行以下指令，则指令的执行结果VW40的内容是（）？A 0008HB 08HC 03HD 0003H12 已知表格如下。

问当I0.0接通时执行填表指令，则指令的执行结果中VW202中的值是（）。

A 0002B 0003C 0001D 000413高速计数器HSC0有（）种工作方式。

A 8种B 1种C 12种D 9种14高速计数器2的控制字节是（）。

A SMB37B SMB47C SMB57D SMB13715 定义高速计数器指令的操作码是（）。

A HDEFB HSC C HSC0D MODE16 脉冲输出指令的操作码为（）。

PLC 试题库输入继电器：输出继电器：通用辅助继电器：特殊辅助继电器： 累加器：顺序控制继电器。

7. 写出下列的pic 基本逻辑指令的含义 LDbit 指令（ ）：LDXbit （）； Abit （ ）bit （） : ON bit C）: = bit （装载指令：取反装载：与操作：与非操作：或操作：或非操作：输出指令。

&（）是描述控制系统的控制过程功能和特性的一种图形，也是设il •顺序控制程序的有力工具，主要有（）（）（）（）（）组成。

顺序功能图：步：有向连接：转换：转换条件：动作。

9. IK 国现行标准将工作电压交■ 酗1輕［W3雇以卜电压的电器称为低压电gn 10. 定时器的讣时过程采用it 间脉冲让数的方式，苴时基（分辨率）分別为ImsJOms 和100ms 三种o计数器具有加计数器、减il 数器和加减计数器三种类型S7-200系列PLC 指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。

S7-200系列PLC 的存储单元有位、主卫、字和双字四种编址方式。

plc 的执行程序的过程分为三个阶段，即输入采样阶段,程序执行阶段,输出刷新阶• T0XR 三种类型。

和 SCRE三个指令。

1. S7-200型PLC 的定时器包括 TON2. 顺序控制继电器指令包括.3. pic 软件系统有系统程序 和用户程序两大部分。

4. pic 的开关输出模块有三种方式 继电器适于交直流负载，晶体管 适于直流负载，晶闸管适于交流负载。

5. pic 的指令系统中可分为基本指令 和功能指令・6. 写出s7-200plc 内部元件字母的含义 1（）,Q （ ）,M （C （ ）, HC （ ）, AC （ SCRTON SCRT),SM( ),S (),T(1112. 13 14.坠 泄时器：计数器：高速il 数器:ANbit (二•选择题卜•列那项属于双字寻址（D ）。

Qffl B ・ VIO C. IBOSM 是哪个存储器的标识符。

plc考试题库及答案s7-2001. PLC S7-200 编程语言中，哪个指令用于读取输入信号？A. LDB. LDNC. LDID. LRE答案：A2. 在S7-200 PLC中，如何表示一个位的输出？A. Q0.0B. M0.0C. I0.0D. T0.0答案：A3. S7-200 PLC的定时器指令中，TONR和TON有什么区别？A. TONR是实时时钟定时器，TON是内部定时器B. TONR是内部定时器，TON是实时时钟定时器C. 两者都是内部定时器D. 两者都是实时时钟定时器答案：B4. 在S7-200 PLC中，如何实现一个简单的启动/停止控制？A. 使用一个按钮来控制M0.0的置位和复位B. 使用两个按钮分别控制M0.0的置位和复位C. 使用一个按钮来控制Q0.0的置位和复位D. 使用两个按钮分别控制Q0.0的置位和复位答案：B5. S7-200 PLC中，如何使用一个计时器来实现一个延时启动？A. 使用TON指令，设置PT为所需的延时时间B. 使用TONR指令，设置PT为所需的延时时间C. 使用CTU指令，设置CNT为所需的延时时间D. 使用CTD指令，设置CNT为所需的延时时间答案：A6. 在S7-200 PLC程序中，如何实现一个简单的计数器功能？A. 使用CTU指令B. 使用CTD指令C. 使用CTU和CTD指令D. 使用S7-200的内部计数器答案：A7. S7-200 PLC中，如何表示一个16位的输入？A. I0.0B. I0C. Q0.0D. Q0答案：B8. 在S7-200 PLC中，如何实现一个简单的顺序控制？A. 使用S7-200的顺序控制指令B. 使用梯形图逻辑C. 使用功能块D. 使用数据块答案：B9. S7-200 PLC中，如何表示一个16位的输出？A. Q0.0B. Q0C. M0.0D. M0答案：B10. 在S7-200 PLC中，如何实现一个简单的数据比较？A. 使用CMP指令B. 使用CTU指令C. 使用CTD指令D. 使用TON指令答案：A。

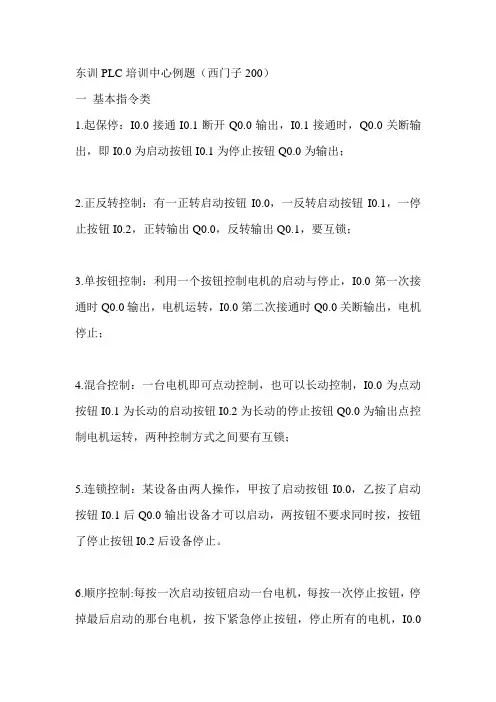

东训PLC培训中心例题（西门子200）一基本指令类1.起保停：I0.0接通I0.1断开Q0.0输出，I0.1接通时，Q0.0关断输出，即I0.0为启动按钮I0.1为停止按钮Q0.0为输出；2.正反转控制：有一正转启动按钮I0.0，一反转启动按钮I0.1，一停止按钮I0.2，正转输出Q0.0，反转输出Q0.1，要互锁；3.单按钮控制：利用一个按钮控制电机的启动与停止，I0.0第一次接通时Q0.0输出，电机运转，I0.0第二次接通时Q0.0关断输出，电机停止；4.混合控制：一台电机即可点动控制，也可以长动控制，I0.0为点动按钮I0.1为长动的启动按钮I0.2为长动的停止按钮Q0.0为输出点控制电机运转，两种控制方式之间要有互锁；5.连锁控制：某设备由两人操作，甲按了启动按钮I0.0，乙按了启动按钮I0.1后Q0.0输出设备才可以启动，两按钮不要求同时按，按钮了停止按钮I0.2后设备停止。

6.顺序控制:每按一次启动按钮启动一台电机，每按一次停止按钮，停掉最后启动的那台电机，按下紧急停止按钮，停止所有的电机，I0.0为启动按钮I0.1为停止按钮I0.2为紧急停止按钮Q0.0----Q0.3为电机控制的输出点；7.正反转：按下启动按钮I0.0电机正转，机床正向移动，当撞到正向限位开关I0.2时，电机停止，接着反转启动，机床反向移动，当机床撞到反向限位开关I0.3时，电机停止，又正转运行，如此循环，当按下停止按钮I0.1后机床不会马上停止，而是反转到位后才停止，Q0.0为正转输出Q0.1为反转输出；8.两灯交替闪烁：当按下启动按钮I0.0，Q0.0亮一秒后灭，Q0.1亮2秒，如此循环，当按下停止按钮I0.1，输出停止；9.小功率电机的星三角控制：一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用一个定时器，要互锁；10.大功率电机的星三角控制：一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用两个定时器，一个启动延时用，一个是星形转三角时延时0.2秒用，要加互锁；11.延时启动延时停止：按下启动按钮I0.0延时3秒电机启动，按下停止按钮I0.1延时5秒电机停止，电机控制输出点为Q0.0；12.延时自动关断：按下启动按钮I0.0，Q0.0输出，30秒后Q0.0输出停止，任意时刻按下停止按钮I0.1，Q0.0立即停止输出；13.五台电机顺序启动逆序停止:按下启动按钮I0.0，第一台电机启动Q0.0输出，每过5秒启动一台电机，直至五台电机全部启动，当按下停止按钮I0.1，停掉最后启动的那台电机，每过5秒停止一台，直至五台电机全部停止，任意时刻按下停止按钮都可以停掉最后启动的那台电机；14.控制方式选择：有一个选择按钮I0.0，按一下时电机可点动控制，按5秒时为长动控制，按10秒时为启动后延时自动停止，I0.1为启动按钮，I0.2为停止按钮，Q0.0为输出控制点，切换选择方式时Q0.0必须是输出0；15.做一个计时程序：统计设备的运行时间，能显示时，分，秒，用计数器做；16.做自动正反转：按下启动按钮I0.0，电机正转运行，2分钟后停止2秒，后反转2分钟停2秒，如此循环，按下停止按钮I0.1后电机停止运转，Q0.0为正转输出，Q0.1为反转输出；17.计数程序：例如有一台冲床在冲垫片，要对所冲的垫片进行计数，即冲床的滑块下滑一次，接近感应开关动作，计数器计数，计够数后自动停机，要冲下一批产品时，必须对计数器进行复位;18.用计数器配合定时器使用：例如机床运行500小时后需更换某个易损零件或换机油等，这时某个指示灯点亮，或触摸屏给出一条提示，但我们所用的定时器的定时时长是有限的，最长也不到一小时，所以要配合计数器使用即可解决此问题；19.顺序控制：一台气缸控制的机械手有上，下，左，右，夹紧和松开6个动作，这6个动作的执行是顺序执行的，程序要有手动调试模式，半自动模式和全自动模式，回原点模式，输入分配;I0.0启动按钮，I0.1停止按钮，I0.2回原点模式选择，I0.3手动模式，I0.4半自动模式，I0.5全自动模式，I0.6上限位，I0.7下限位，I1.0左限位，I1.1右限位，I1.2夹紧，I1.3松开，I1.4手动上移，I1.5手动下移，I1.6左行，I1.7右行，I2.0夹紧，I2.1松开，输出分配：Q0.0上移，Q0.1下移，Q0.2左行，Q0.3右行，Q0.4夹紧，Q0.5松开；20.顺序控制的分支与汇合：例如排钻有4个机头，可同时钻4个孔，设备面板上有4个选择开关，某个机头使用与否可以选择，每个机头都有上下两个限位开关，当工作平台到位后，所选择的排钻下行钻孔，撞到下限位开关后上行，碰到上限位开关后停止，若有某个机头的上限位开关没动作，设备的工作平台就不能移动，输入输出可自行设计分配；二．功能指令类21.传送指令应用：例如有8个按钮（IB0）点动控制8台电机(QB0);22.传送指令应用：例如某设备可做两种型号的产品，有一个选择开关I0.0进行切换选择，当I0.0接通时做大型号的产品，按下启动按钮I0.1后Q0.0输出10秒自动停止，当I0.0关断是做小型号的产品，按下启动按钮I0.1后Q0.0输出5秒自动停止；23.块传送指令应用:做不同型号的产品要调不同的参数，每组有3个参数，例如灌注机灌注不同的产品，温度和压力不同，灌注时间也不一样，选择某个型号要调用对应的那组参数，I0.0为小型号选择按钮，I0.1为中型号选择按钮，I0.2为大型号选择按钮；24.比较指令应用：8个按钮对应8个输出点，输入与输出相对应，按了某个按钮后对应的那个输出点输出，其他点为0；25. 比较指令应用：温度低于15度时亮黄灯（Q0.0）,温度高于35度时亮红灯（Q0.1）,其他情况亮绿灯（Q0.2）;26. 比较指令应用:5灯顺序点亮，每个灯亮2秒，按下启动按钮I0.0第一个灯亮1秒时第二个灯亮，在第二秒时第一个灯灭第三个灯亮，如此循环，按下停止按钮所有的灯都不亮；27.数学运算指令应用：计数25.5乘以14.6再除以79再加上465等于多少；28. 数学运算指令应用：一个圆的直径是100毫米，要切一个最大的正方形，求正方形的边长；29.逻辑运算指令应用:有6个按钮（I0.0---I0.5）点动控制6个输出点（Q0.0---Q0.5），还有一起保停控制，启动按钮I0.6，停止按钮I0.7，输出Q0.6；30. 逻辑运算指令应用:8个按钮点动控制对应8个输出点，但是这8个按钮有接常开有接常闭；31.指针应用：例如一条做鞋底的生产线要生产10种型号的产品，每种型号有3个模具，由灌注机对模具进行注料，不同型号的模具其灌注时间不同，I0.0为模具感应开关，Q0.0为注料电磁阀，即I0.0感应到有模具时，Q0.0输出已设定好的一段时间停止。

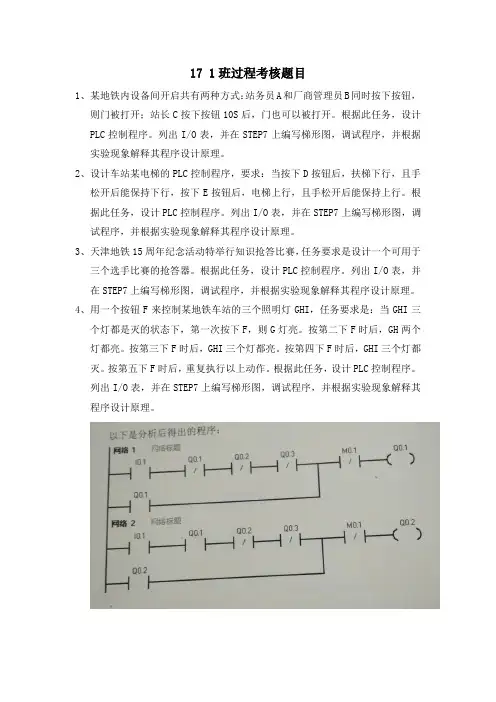

17 1班过程考核题目1、某地铁内设备间开启共有两种方式：站务员A和厂商管理员B同时按下按钮，则门被打开；站长C按下按钮10S后，门也可以被打开。

根据此任务，设计PLC控制程序。

列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

2、设计车站某电梯的PLC控制程序，要求：当按下D按钮后，扶梯下行，且手松开后能保持下行，按下E按钮后，电梯上行，且手松开后能保持上行。

根据此任务，设计PLC控制程序。

列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

3、天津地铁15周年纪念活动特举行知识抢答比赛，任务要求是设计一个可用于三个选手比赛的抢答器。

根据此任务，设计PLC控制程序。

列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

4、用一个按钮F来控制某地铁车站的三个照明灯GHI，任务要求是：当GHI三个灯都是灭的状态下，第一次按下F，则G灯亮。

按第二下F时后，GH两个灯都亮。

按第三下F时后，GHI三个灯都亮。

按第四下F时后，GHI三个灯都灭。

按第五下F时后，重复执行以上动作。

根据此任务，设计PLC控制程序。

列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

5、利用置位和复位指令设计程序，要求如下：按下按钮J，8S后指示灯K亮。

按下按钮K，6S后指示灯K灭。

根据此任务，设计PLC控制程序。

列出I/O 表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

6、利用上升沿触发和下降沿触发指令设计家用车库门的PLC控制程序，满足以下要求：当车到达车库前，车库门自动打开，达到上限后停止。

当车离开车库后车库门自动关闭，达到下限后停止。

根据此任务，设计PLC控制程序。

列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。

7、当VB1的值等于6时，灯I亮，当VB1的值不等于6时，灯L亮。

西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是与。

2．高速计数器HC的寻址格式是。

3．S7-200型PLC的定时器包括、、三种类型。

4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC 的高速输出功能产生PTO与PWM输出。

5．定时器预设值PT采用的寻址方式为。

6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。

7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。

8．定时器的两个变量是和。

9．PLC中输入接口电路的类型有和两种。

10．I/O总点数是指和的数量。

11．具有自己的CPU和系统的模块称为。

12．EM231模拟量输入模块的输入类型为。

二、选择题（40分）1．下列那项属于双字寻址（）。

A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。

A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。

（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。

A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。

A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW1477．指令的脉宽值设定寄存器是（）。

A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。

A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。

A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。

A．T B．M C．AQ D．AC11．PLC的系统程序不包括（）。

第四章S7-200PLC功能指令主讲：李宏伟4：子程序及应用5：中断程序及应用6：高速计数器功能及应用7：高速脉冲输出功能及应用例：带参数的子程序调用如下所示。

注释：Micro/WIN保留L内存的最上方的4个字节（LB60-LB63），用于调用参数数据。

// L内存被用于保存布尔输入参数状态，// 此类参数在LAD和FBD中被显示为使能位输入。

// 从而允许本网络在LAD、FBD和STL编辑器中显示。

七、子程序应用举例例1：用两个子程序分别控制两台电动机的启停，主程序中调用子程序实现控制。

SBR0方案一：无参数传递OB1SBR1OB1方案二：带参数传递LD I0.0= L60.0LD I0.1= L63.7LD I0.2= L63.6LD L60.0CALL SBR_0:SBR0, L63.7, L63.6, Q0.0LD I1.0= L60.0LD I1.1= L63.7LD I1.2= L63.6LD L60.0CALL SBR_0:SBR0, L63.7, L63.6, Q1.0方案二：带参数传递SBR0LD #启动:L0.0O #电机:L0.2AN #停止:L0.1= #电机:L0.2例2：设计一记录设备运行时间的子程序，符号名为“运行时间”。

设备运行时I0.0为ON，用I0.0的常开触点调用子程序。

OB1SBR0四、中断应用举例例1：利用定时中断指令实现对模拟量的等间隔采样OB1：LD SM0.1CALL SBR_0:SBR0 SBR0：LD SM0.0MOVB 100, SMB34ATCH INT_0:INT0, 10ENIINT0：LD SM0.0MOVW AIW4, VW100例2：在I0.0的上升沿通过中断使Q0.0立即置位；在I0.1的下降沿通过中断使Q0.0立即复位。

//主程序OB1LD SM0.1 //第一次扫描时ATCH INT_0，0 //I0.0上升沿执行0号中断程序ATCH INT_1，3 //I0.1下降沿执行1号中断程序ENI //允许全局中断//中断程序0（INT_0）LD SM0.0 //常ONSI Q0.0，1 //使Q0.0立即置位//中断程序1（INT_1）LD SM0.0RI Q0.0，1 //使Q0.0立即复位例3：定时中断的定时时间最长为255ms，如何用定时中断1实现周期为2s的高精度定时？//主程序OB1LD SM0.1 //第一次扫描时MOVB 0，VB10 //中断次数计数器清零MOVB 250，SMB34 //设定中断0时间间隔为250ms ATCH INT_0,10 //指定定时中断0执行0号中断程序ENI //允许全局中断//中断程序0（INT_0），每隔250ms中断一次LD SM0.0 //常ONINCB VB10 //中断次数计数器加1LDB= 8，VB10 //比较，如果中断8次（2s）MOVB 0，VB10 //中断次数计数器清零INCB QB0 //每2s将QB0加1例4：出现事故时，I0.0的上升沿产生中断，使输出Q1.0立即置位，同时将事故发生的日期和时间保存在VB10~VB17中。

数据处理、运算指令及应用本章要点● 数据传送、字节交换、字节立即读写、移位、转换指令的介绍、应用及实训 ● 算术运算、逻辑运算、递增/递减指令的介绍、应用及实训● 表的定义、填表指令、表取数指令、填充指令、表查找指令的介绍5.1 数据处理指令5.1.1 数据传送指令1. 字节、字、双字、实数单个数据传送指令MOV数据传送指令MOV ，用来传送单个的字节、字、双字、实数。

指令格式及功能如表5-1所示。

表5-1单个数据传送指令MOV 指令格式使ENO = 0即使能输出断开的错误条件是：SM4.3（运行时间），0006（间接寻址错误）。

【例5-1】将变量存储器VW10中内容送到VW100中。

程序如图5-1所示。

LD I0.1MOVW VW10, VW100图5-1 例5-1题图LADSTL MOVB IN ，OUT MOVW IN ，OUTMOVD IN ，OUTMOVR IN ，OUT 操作数及数据类型IN ：VB, IB, QB, MB, SB, SMB, LB, AC, 常量 OUT ：VB, IB, QB, MB, SB, SMB, LB, ACIN ：VW, IW, QW, MW, SW, SMW, LW, T, C, AIW, 常量, ACOUT ：VW, T, C, IW, QW, SW, MW, SMW, LW, AC, AQWIN ：VD, ID, QD, MD, SD, SMD, LD, HC, AC, 常量 OUT ：VD, ID, QD, MD, SD, SMD, LD, AC IN ：VD, ID, QD, MD,SD, SMD, LD, AC, 常量 OUT ：VD, ID, QD, MD,SD, SMD, LD, AC字节字、整数双字、双整数实数功能 使能输入有效时，即EN=1时，将一个输入IN 的字节、字/整数、双字/双整数或实数送到OUT 指定的存储器输出。

在传送过程中不改变数据的大小。

1．填空1）输出指令（对应于梯形图中的线圈）不能用于过程映像输入寄存器。

2）SM 在首次扫描时为ON，一直为 ON 。

3）每一位BCD码用_4_位二进制数来表示，其取值范围为二进制数2#0000_～2#_1001_。

4）二进制数2#0100 0001 1000 0101对应的十六进制数是_16#4185_，对应的十进制数是_16773_，绝对值与它相同的负数的补码是2#_1011 1110 0111 1011_。

5）BCD码2#0100 0001 1000 0101对应的十进制数是_4185_。

6）接通延时定时器TON的使能（IN）输入电路接通时开始定时，当前值大于等于预设值时其定时器位变为 ON ，梯形图中其常开触点接通，常闭触点断开。

7）接通延时定时器TON的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

8）有记忆接通延时定时器TONR的使能输入电路接通时开始定时，使能输入电路断开时，当前值保持不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

9）断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 ON ，当前值被清零。

使能输入电路断开时，当前值从0开始增大。

当前值等于预设值时，输出位变为 OFF ，梯形图中其常开触点断开，常闭触点接通，当前值保持不变。

10）若加计数器的计数输入电路CU 由断开变为接通、复位输入电路R 断开，计数器的当前值加1。

当前值大于等于预设值PV时，梯形图中其常开触点接通，常闭触点断开。

复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为 0 。

3．-914．16#5．无符号数。

6．VB20和VB21，VB207．VW20和VW22，VB20~VB23，VW22，VB208．十进制小数9．字符的个数10．3212．4个，8、16、32位13．程序组织单元，主程序、子程序、中断程序14．AIW215．VB100的地址，地址指针VD120所指的存储单元中的数16．在程序中修改操作数的地址，用于间接寻址。
