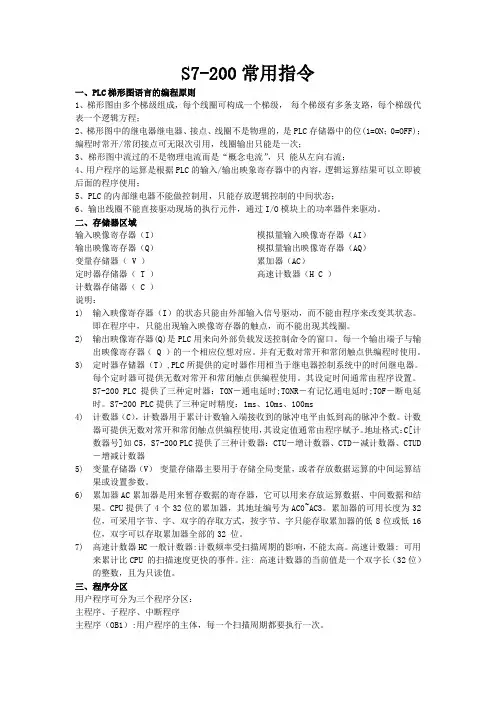

S7-200常用指令一、PLC梯形图语言的编程原则1、梯形图由多个梯级组成，每个线圈可构成一个梯级，每个梯级有多条支路，每个梯级代表一个逻辑方程；2、梯形图中的继电器继电器、接点、线圈不是物理的，是PLC存储器中的位(1=ON；0=OFF)；编程时常开/常闭接点可无限次引用，线圈输出只能是一次；3、梯形图中流过的不是物理电流而是“概念电流”，只能从左向右流；4、用户程序的运算是根据PLC的输入/输出映象寄存器中的内容，逻辑运算结果可以立即被后面的程序使用；5、PLC的内部继电器不能做控制用，只能存放逻辑控制的中间状态；6、输出线圈不能直接驱动现场的执行元件，通过I/O模块上的功率器件来驱动。

二、存储器区域输入映像寄存器（I）输出映像寄存器（Q）变量存储器（ V ）定时器存储器（ T ）计数器存储器（ C ）模拟量输入映像寄存器（AI）模拟量输出映像寄存器（AQ）累加器（AC）高速计数器（H C ）说明：1)输入映像寄存器（I）的状态只能由外部输入信号驱动，而不能由程序来改变其状态。

即在程序中，只能出现输入映像寄存器的触点，而不能出现其线圈。

2)输出映像寄存器(Q)是PLC用来向外部负载发送控制命令的窗口。

每一个输出端子与输出映像寄存器（ Q ）的一个相应位想对应。

并有无数对常开和常闭触点供编程时使用。

3)定时器存储器（T）,PLC所提供的定时器作用相当于继电器控制系统中的时间继电器。

每个定时器可提供无数对常开和常闭触点供编程使用。

其设定时间通常由程序设置。

S7-200 PLC提供了三种定时器：TON－通电延时;TONR－有记忆通电延时;TOF－断电延时。

S7-200 PLC提供了三种定时精度：1ms、10ms、100ms4)计数器（C），计数器用于累计计数输入端接收到的脉冲电平由低到高的脉冲个数。

计数器可提供无数对常开和常闭触点供编程使用，其设定值通常由程序赋予。

地址格式：C[计数器号]如C5，S7-200 PLC提供了三种计数器：CTU－增计数器、CTD－减计数器、CTUD －增减计数器5)变量存储器（V）变量存储器主要用于存储全局变量，或者存放数据运算的中间运算结果或设置参数。

s7-200plc基本逻辑指令PLC（可编程逻辑控制器）作为现代工业自动化领域中的重要设备，可以实现对各类生产过程的自动控制。

S7-200PLC是西门子公司推出的一款经典型号，具备较高的性能和灵活的编程功能。

本文将重点介绍S7-200PLC的基本逻辑指令，包括输入/输出指令、计算指令、转移指令和比较指令等，以帮助读者更好地理解和应用该型号的PLC。

1. 输入/输出指令输入/输出指令用于读取外部信号并控制输出动作，是PLC程序中最常用的指令之一。

S7-200PLC提供了多种输入/输出指令，其中包括XIC、XIO、OUT、SET、RST等指令。

XIC指令用于判断输入信号是否为真，XIO指令则相反，用于判断输入信号是否为假。

OUT指令用于控制输出信号为真，SET指令用于设置某个输出信号为真，RST指令则相反，用于复位某个输出信号。

2. 计算指令计算指令主要用于对PLC中的数据进行运算和处理，以满足特定的控制要求。

S7-200PLC提供了多种计算指令，包括加法、减法、乘法、除法等。

比如，ADD指令用于两个数据相加，SUB指令用于两个数据相减，MUL指令用于两个数据相乘，DIV指令用于两个数据相除。

这些计算指令可以灵活应用于各类控制场景中，提高了PLC的控制能力和灵活性。

3. 转移指令转移指令用于根据特定条件执行不同的操作，是PLC程序中的决策和跳转指令。

S7-200PLC提供了多种转移指令，包括无条件转移、条件转移、循环转移等。

例如，JMP指令用于无条件转移到指定的程序段，JMPZ指令用于当某个数值为0时转移到指定的程序段，LOOP指令用于设置循环次数并执行指定的程序段。

通过合理应用转移指令，可以实现复杂的控制逻辑和流程控制。

4. 比较指令比较指令用于判断两个或多个数据之间的大小、相等关系，并根据判断结果执行不同的操作。

S7-200PLC提供了多种比较指令，包括大于、小于、等于等。

例如，GT指令用于判断某个数值是否大于另一个数值，LT指令用于判断某个数值是否小于另一个数值，EQ指令用于判断两个数值是否相等。

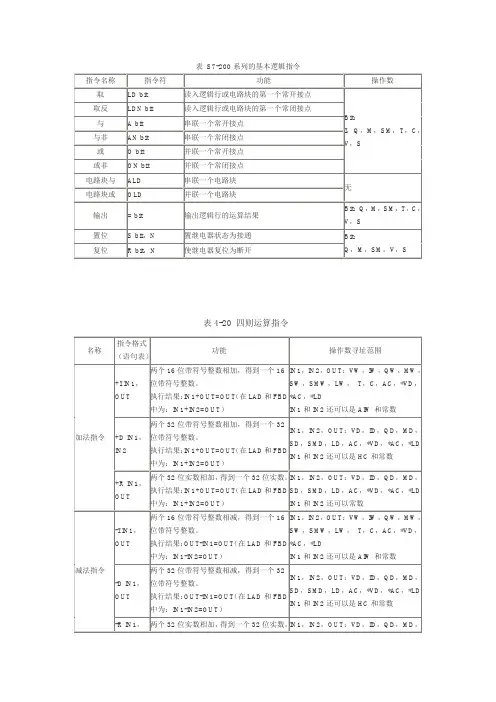

表S7-200系列的基本逻辑指令
表4-20 四则运算指令
S7-200PLC逻辑运算指令
逻辑运算指令如表4-21所示。

表4-21 逻辑运算指令
S7-200PLC数据传送指令
数据传送指令如表4-22所示。

表4-22 数据传送指令
S7-200PLC移位与循环移位指令
移位与循环移位指令如表4-23所示。

表4-23 移位与循环移位指令
S7-200PLC交换和填充指令
交换和填充指令如表4-24所示。

表4-24 交换和填充指令
S7-200PLC 表操作指令
表操作指令如表4-25所示。

表4-25 表操作指令
S7-200PLC 数据转换指令
数据转换指令如表4-26所示。

表4-26 数据转换指令
S7-200PLC 特殊指令
特殊指令如表4-27所示。

PLC中一些实现特殊功能的硬件需要通过特殊指令来使用，可实现特定的复杂的控制目的，同时程序的编制非常简单。

表4-27 特殊指令。

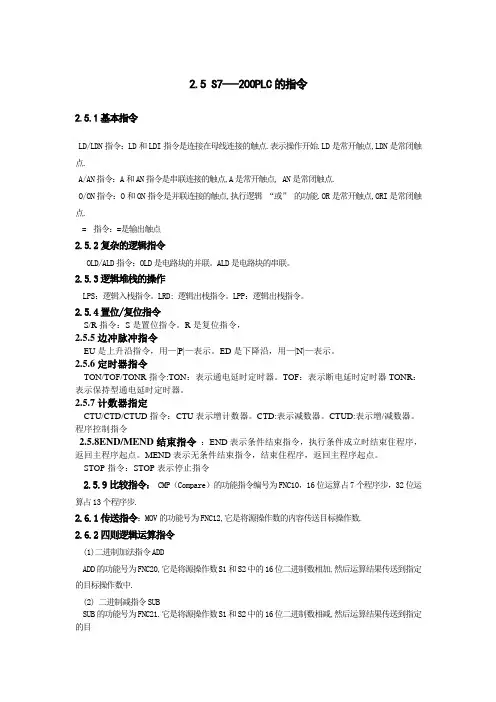

2.5 S7---200PLC的指令2.5.1基本指令LD/LDN指令：LD和LDI指令是连接在母线连接的触点.表示操作开始.LD是常开触点,LDN是常闭触点.A/AN指令：A和AN指令是串联连接的触点,A是常开触点, AN是常闭触点.O/ON指令：O和ON指令是并联连接的触点,执行逻辑“或”的功能.OR是常开触点,ORI是常闭触点.= 指令：=是输出触点2.5.2复杂的逻辑指令OLD/ALD指令：OLD是电路块的并联。

ALD是电路块的串联。

2.5.3逻辑堆栈的操作LPS：逻辑入栈指令。

LRD: 逻辑出栈指令。

LPP：逻辑出栈指令。

2.5.4置位/复位指令S/R指令：S是置位指令。

R是复位指令，2.5.5边冲脉冲指令EU是上升沿指令，用—|P|—表示。

ED是下降沿，用—|N|—表示。

2.5.6定时器指令TON/TOF/TONR指令:TON：表示通电延时定时器。

TOF：表示断电延时定时器TONR：表示保持型通电延时定时器。

2.5.7计数器指定CTU/CTD/CTUD指令：CTU表示增计数器。

CTD:表示减数器。

CTUD:表示增/减数器。

程序控制指令2.5.8END/MEND结束指令：END表示条件结束指令，执行条件成立时结束住程序，返回主程序起点。

MEND表示无条件结束指令，结束住程序，返回主程序起点。

STOP指令：STOP表示停止指令2.5.9比较指令： CMP（Compare）的功能指令编号为FNC10，16位运算占7个程序步，32位运算占13个程序步.2.6.1传送指令：MOV的功能号为FNC12,它是将源操作数的内容传送目标操作数.2.6.2四则逻辑运算指令(1)二进制加法指令ADDADD的功能号为FNC20,它是将源操作数S1和S2中的16位二进制数相加,然后运算结果传送到指定的目标操作数中.(2) 二进制减指令SUBSUB的功能号为FNC21.它是将源操作数S1和S2中的16位二进制数相减,然后运算结果传送到指定的目标操作数中.(3) 二进制乘法指令MULMUL的功能号为FNC22.它是将源操作数S1和S2中的16位二进制数相乘,然后运算结果传送到指定的目标操作数为首地址的软元件中.(4) 二进制除法指令DIVDIV的功能号为FNC22.它是将源操作数S1和S2中的16位二进制数相除,然后运算结果传送到指定的目标操作数D中,余数传送到D+1中.。

西门子S7-200 PLC指令学习S7-200系列的基本逻辑指令与FX系列和CPM1A系列基本逻辑指令大体相似，编程和梯形图表达方式也相差不多，这里列表表示S7-200系列的基本逻辑指令（见表）。

表S7-200系列的基本逻辑指令S7-200系列PLC的比较指令在SIEMENS S7-200的编程软件STEP-7中，有专门的比较指令：IN1与IN2比较，比较的数据类型可以是B、I（W）、D、R，即字节、字整数、双字整数和实数；还可以有其他的比较式：>、<、≥、≤、<>等等。

当满足比较等式，则该触点闭合。

与LMODSOFT指令对照：在LMODSOFT中，没有直接的数的比较指令，但SUB指令可以通过其执行减法功能后的三个输出端的状态实现整数的比较功能。

若与LMODSOFT 中的SUB指令对应，则在STEP-7中应有三个比较指令：>、=、< 来分别对应SUB 指令的三个输出；若还要对应≥、≤、或<>，则根据SUB指令三个输出端的不同组合，均可找到对应的比较指令。

比如：①（30007）＞（40030）②（30007）=（40030）③（30007）＜（40030）①＋②（30007）≥②＋③（30007）≤（40030）①＋③（30007）＜＞（40030）S7-200系列PLC的定时器指令类型、编号及分辨率TON——接通延时TONR——有记忆接通延时TOF——断开延时3种分辨率（时基）：1ms、10ms、100ms——分别对应不同的定时器号定时器6个要素：指令格式（时基、编号等）预置值——PT使能——IN 复位——3种定时器不同当前值——Txxx 定时器状态（位）——可由触点显示定时值=时基×预置值PT。

由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。
