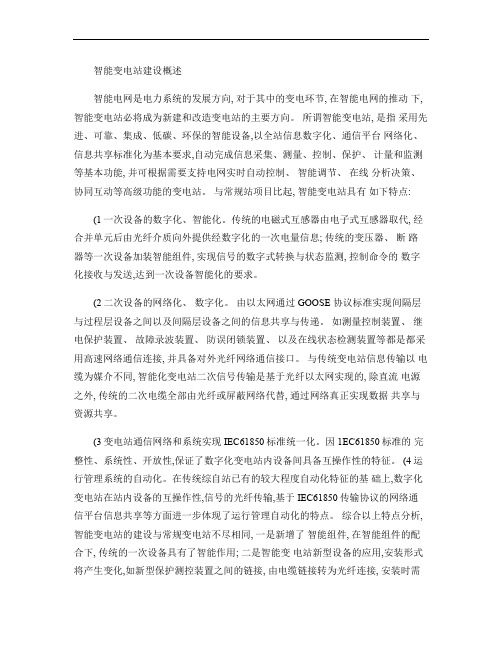

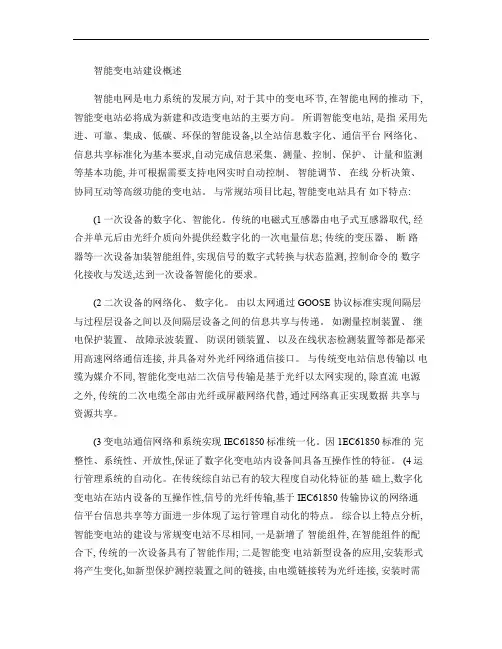

智能变电站建设概述智能电网是电力系统的发展方向, 对于其中的变电环节, 在智能电网的推动下, 智能变电站必将成为新建和改造变电站的主要方向。
所谓智能变电站, 是指采用先进、可靠、集成、低碳、环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计量和监测等基本功能, 并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
与常规站项目比起, 智能变电站具有如下特点:(1一次设备的数字化、智能化。
传统的电磁式互感器由电子式互感器取代, 经合并单元后由光纤介质向外提供经数字化的一次电量信息; 传统的变压器、断路器等一次设备加装智能组件, 实现信号的数字式转换与状态监测, 控制命令的数字化接收与发送,达到一次设备智能化的要求。
(2二次设备的网络化、数字化。
由以太网通过 GOOSE 协议标准实现间隔层与过程层设备之间以及间隔层设备之间的信息共享与传递。
如测量控制装置、继电保护装置、故障录波装置、防误闭锁装置、以及在线状态检测装置等都是都采用高速网络通信连接, 并具备对外光纤网络通信接口。
与传统变电站信息传输以电缆为媒介不同, 智能化变电站二次信号传输是基于光纤以太网实现的, 除直流电源之外, 传统的二次电缆全部由光纤或屏蔽网络代替, 通过网络真正实现数据共享与资源共享。
(3变电站通信网络和系统实现 IEC61850标准统一化。
因 1EC61850标准的完整性、系统性、开放性,保证了数字化变电站内设备间具备互操作性的特征。
(4运行管理系统的自动化。
在传统综自站已有的较大程度自动化特征的基础上,数字化变电站在站内设备的互操作性,信号的光纤传输,基于 IEC61850传输协议的网络通信平台信息共享等方面进一步体现了运行管理自动化的特点。
综合以上特点分析, 智能变电站的建设与常规变电站不尽相同, 一是新增了智能组件, 在智能组件的配合下, 传统的一次设备具有了智能作用; 二是智能变电站新型设备的应用,安装形式将产生变化,如新型保护测控装置之间的链接, 由电缆链接转为光纤连接, 安装时需加强对光纤的保护; 三是变电站二次设备的调试形式发生大的变化,保护测控等二次设备输入量采用数字化形式,相应的, 数字继电保护测试仪等新型测试仪器将大量采用。

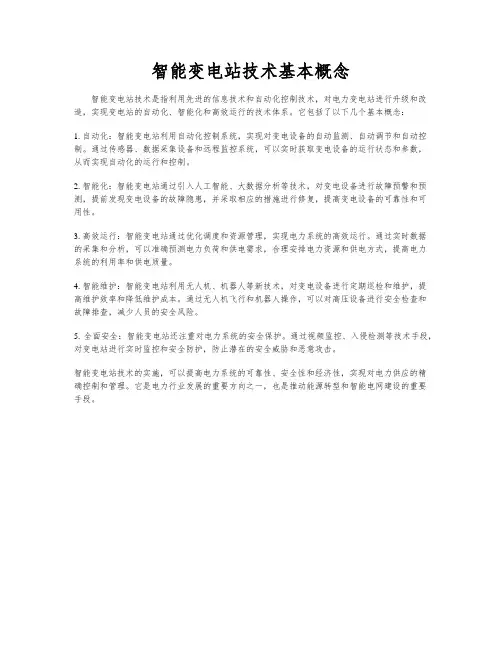

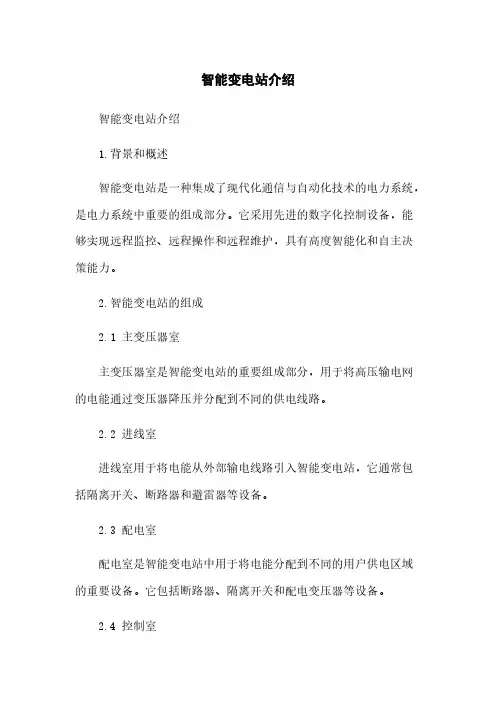

智能变电站介绍智能变电站介绍1.背景和概述智能变电站是一种集成了现代化通信与自动化技术的电力系统，是电力系统中重要的组成部分。
它采用先进的数字化控制设备，能够实现远程监控、远程操作和远程维护，具有高度智能化和自主决策能力。
2.智能变电站的组成2.1 主变压器室主变压器室是智能变电站的重要组成部分，用于将高压输电网的电能通过变压器降压并分配到不同的供电线路。
2.2 进线室进线室用于将电能从外部输电线路引入智能变电站，它通常包括隔离开关、断路器和避雷器等设备。
2.3 配电室配电室是智能变电站中用于将电能分配到不同的用户供电区域的重要设备。
它包括断路器、隔离开关和配电变压器等设备。
2.4 控制室控制室是智能变电站的“大脑”，通过监测和控制设备来实现智能化管理。
它通常包括监控系统、自动化控制系统和远程通信系统等设备。
2.5 辅助设备智能变电站还包括各种辅助设备，如电池组、直流屏、通风设备等，用于保障变电站的正常运行。
3.智能变电站的特点3.1 高度智能化智能变电站采用先进的数字化控制设备，能够实现远程监控、远程操作和远程维护，具有智能化管理和自主决策的能力。
3.2 高度可靠性智能变电站通过多重备份和冗余设计，能够保障电力系统的连续供电，具有高度可靠性和稳定性。
3.3 高效能源利用智能变电站通过优化调度和能源管理，能够实现电力系统的高效能源利用和降低能源损耗。
3.4 环境友好智能变电站采用先进的设备和技术，能够减少对环境的污染和影响，具有较低的碳排放和环境友好特性。
4.附件本文档涉及的附件包括智能变电站的示意图和设备清单。
5.法律名词及注释5.1 变电站变电站是电力系统中用于变压、分配和控制电能的场所。
5.2 主变压器主变压器是变电站中用于将高压电能变压并分配到不同的供电线路的设备。
5.3 进线室进线室是变电站中用于将电能从外部输电线路引入变电站的设备。
5.4 配电室配电室是变电站中用于将电能分配到不同的用户供电区域的设备。

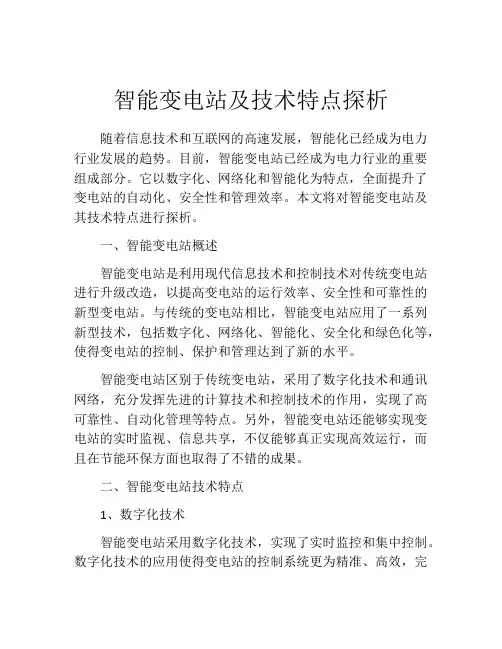

智能变电站及技术特点探析随着信息技术和互联网的高速发展，智能化已经成为电力行业发展的趋势。
目前，智能变电站已经成为电力行业的重要组成部分。
它以数字化、网络化和智能化为特点，全面提升了变电站的自动化、安全性和管理效率。
本文将对智能变电站及其技术特点进行探析。
一、智能变电站概述智能变电站是利用现代信息技术和控制技术对传统变电站进行升级改造，以提高变电站的运行效率、安全性和可靠性的新型变电站。
与传统的变电站相比，智能变电站应用了一系列新型技术，包括数字化、网络化、智能化、安全化和绿色化等，使得变电站的控制、保护和管理达到了新的水平。
智能变电站区别于传统变电站，采用了数字化技术和通讯网络，充分发挥先进的计算技术和控制技术的作用，实现了高可靠性、自动化管理等特点。
另外，智能变电站还能够实现变电站的实时监视、信息共享，不仅能够真正实现高效运行，而且在节能环保方面也取得了不错的成果。
二、智能变电站技术特点1、数字化技术智能变电站采用数字化技术，实现了实时监控和集中控制。
数字化技术的应用使得变电站的控制系统更为精准、高效，完全取代传统的模拟控制系统，具备了更高的精度、更快的响应速度和更强的实时性，还能够为变电站提供更为丰富的参数信息。
2、通讯网络智能变电站的通信通讯网络采用多种技术，包括无线网络、光纤网络和有线网络等，这些技术可以使得变电站的网络传达更快，更可靠。
通过通讯网络，智能变电站可以实现设备之间的信息共享、实时监控、远距离监视和控制等功能。
3、高效智能化控制智能变电站采用了现代的高性能计算机、嵌入式系统和物联网技术，实现了变电站的高效智能化控制。
它不仅具备了传统变电站的控制、保护、监测、通信和管理功能，还增加了实时数据处理、智能故障检测、智能决策等功能，提升了变电站的运营效率。
4、高可靠性智能变电站的通信、控制和保护措施，都采用了严格的标准和技术，同时，采取了多种冗余机制、备件机制、自动化机制、自我修复等多种技术手段，确保了智能变电站的高可靠性和稳定性。

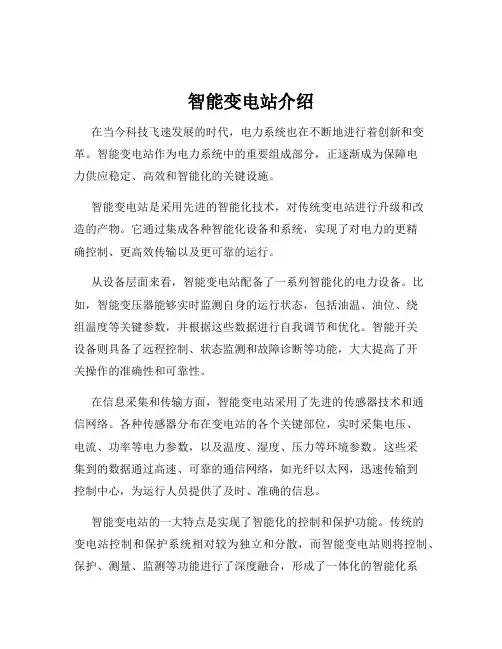

智能变电站介绍在当今科技飞速发展的时代，电力系统也在不断地进行着创新和变革。
智能变电站作为电力系统中的重要组成部分，正逐渐成为保障电力供应稳定、高效和智能化的关键设施。
智能变电站是采用先进的智能化技术，对传统变电站进行升级和改造的产物。
它通过集成各种智能化设备和系统，实现了对电力的更精确控制、更高效传输以及更可靠的运行。
从设备层面来看，智能变电站配备了一系列智能化的电力设备。
比如，智能变压器能够实时监测自身的运行状态，包括油温、油位、绕组温度等关键参数，并根据这些数据进行自我调节和优化。
智能开关设备则具备了远程控制、状态监测和故障诊断等功能，大大提高了开关操作的准确性和可靠性。
在信息采集和传输方面，智能变电站采用了先进的传感器技术和通信网络。
各种传感器分布在变电站的各个关键部位，实时采集电压、电流、功率等电力参数，以及温度、湿度、压力等环境参数。
这些采集到的数据通过高速、可靠的通信网络，如光纤以太网，迅速传输到控制中心，为运行人员提供了及时、准确的信息。
智能变电站的一大特点是实现了智能化的控制和保护功能。
传统的变电站控制和保护系统相对较为独立和分散，而智能变电站则将控制、保护、测量、监测等功能进行了深度融合，形成了一体化的智能化系统。
这个系统能够根据实时的电力运行状况，快速、准确地做出决策，实现对变电站的智能化控制和保护。
例如，在发生故障时，系统能够迅速判断故障类型和位置，并采取相应的保护措施，将故障影响范围最小化，保障电网的安全稳定运行。
此外，智能变电站还具备良好的兼容性和扩展性。
随着电力需求的不断增长和技术的不断进步，变电站需要不断进行升级和扩建。
智能变电站的设计充分考虑了这一点，其采用的模块化、标准化的架构，使得新设备和新系统能够方便地接入和集成，大大降低了升级和扩建的成本和难度。
智能变电站的出现，也给电力系统的运行和管理带来了诸多好处。
首先，它提高了电力供应的可靠性。
通过实时的监测和智能化的控制保护，能够及时发现和处理潜在的故障隐患，减少停电事故的发生。

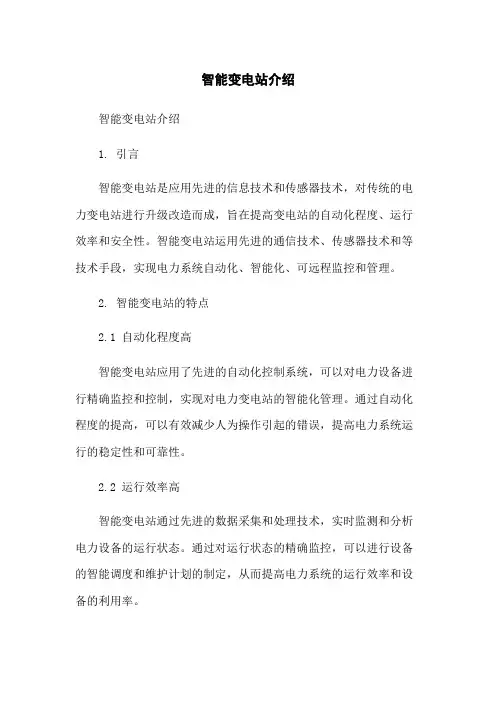

智能变电站介绍智能变电站介绍1. 引言智能变电站是应用先进的信息技术和传感器技术，对传统的电力变电站进行升级改造而成，旨在提高变电站的自动化程度、运行效率和安全性。
智能变电站运用先进的通信技术、传感器技术和等技术手段，实现电力系统自动化、智能化、可远程监控和管理。
2. 智能变电站的特点2.1 自动化程度高智能变电站应用了先进的自动化控制系统，可以对电力设备进行精确监控和控制，实现对电力变电站的智能化管理。
通过自动化程度的提高，可以有效减少人为操作引起的错误，提高电力系统运行的稳定性和可靠性。
2.2 运行效率高智能变电站通过先进的数据采集和处理技术，实时监测和分析电力设备的运行状态。
通过对运行状态的精确监控，可以进行设备的智能调度和维护计划的制定，从而提高电力系统的运行效率和设备的利用率。
2.3 安全性高智能变电站应用了先进的传感器技术和安全防护措施，对电力设备进行全方位的监测和保护。
一旦发现设备存在故障或异常情况，系统将自动进行报警和隔离，保证电力系统的安全运行。
3. 智能变电站的主要功能3.1 远程监控和管理智能变电站通过网络技术，实现对电力变电站的远程监控和管理。
运维人员可以通过远程终端设备，实时监测电力设备的运行状态、接收报警信息并进行相应的操作。
这种远程监控和管理方式，大大提高了运维效率，节约了人力资源。
3.2 数据采集和分析智能变电站利用传感器对电力设备的运行参数进行数据采集，并通过数据分析和处理，得到设备的运行状态和健康程度报告。
通过对数据的分析，可以预测设备的故障风险，并制定相应的维护和保养计划，提高设备的可靠性和延长使用寿命。
3.3 自动化控制和调度智能变电站应用了先进的自动化控制系统，可以根据电力系统运行状态和负荷情况，自动进行设备的调度和控制。
根据预设的优化策略，自动调整设备的运行模式，实现电力系统的稳定运行和能耗的最优化。
4. 智能变电站的应用前景智能变电站作为电力系统的重要组成部分，具有广阔的应用前景。

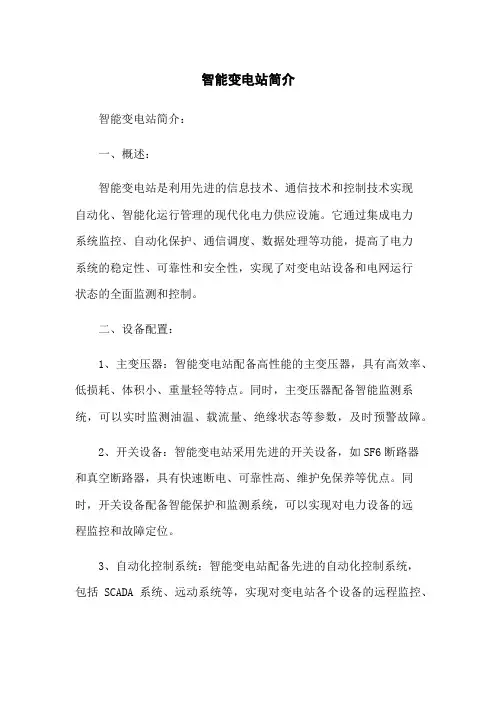

智能变电站简介智能变电站简介：一、概述：智能变电站是利用先进的信息技术、通信技术和控制技术实现自动化、智能化运行管理的现代化电力供应设施。
它通过集成电力系统监控、自动化保护、通信调度、数据处理等功能，提高了电力系统的稳定性、可靠性和安全性，实现了对变电站设备和电网运行状态的全面监测和控制。
二、设备配置：1、主变压器：智能变电站配备高性能的主变压器，具有高效率、低损耗、体积小、重量轻等特点。
同时，主变压器配备智能监测系统，可以实时监测油温、载流量、绝缘状态等参数，及时预警故障。
2、开关设备：智能变电站采用先进的开关设备，如SF6断路器和真空断路器，具有快速断电、可靠性高、维护免保养等优点。
同时，开关设备配备智能保护和监测系统，可以实现对电力设备的远程监控和故障定位。
3、自动化控制系统：智能变电站配备先进的自动化控制系统，包括SCADA系统、远动系统等，实现对变电站各个设备的远程监控、自动操作和数据采集。
通过这些系统，可以实现变电站的自动化运行和远程管理。
4、通信调度系统：智能变电站采用高速可靠的通信网络，将变电站与电力公司的调度中心相连。
通过通信调度系统，实现对电力设备和电网运行状态的全面监测和远程控制。
三、功能特点：1、智能监测：智能变电站配备各种监测装置和传感器，可以对变电站设备的温度、湿度、电流等参数进行实时监测，并及时报警。
2、故障预警：智能变电站配备故障预警系统，可以对变电站设备进行故障预警，并通过短信、邮件等方式提醒维护人员及时处理。
3、智能保护：智能变电站采用先进的保护装置，可以对电力设备进行精确的保护，及时切除故障，保障电力系统的安全运行。
4、远程操作：智能变电站配备远程操作系统，可以实现远程对变电站设备的操作和控制，减少人工操作，提高工作效率。
附件：本文档涉及的附件包括智能变电站的设备配置图、通信调度系统的架构图等，详见附件1：法律名词及注释：1、智能变电站：指利用先进的信息技术、通信技术和控制技术实现自动化、智能化运行管理的现代化电力供应设施。

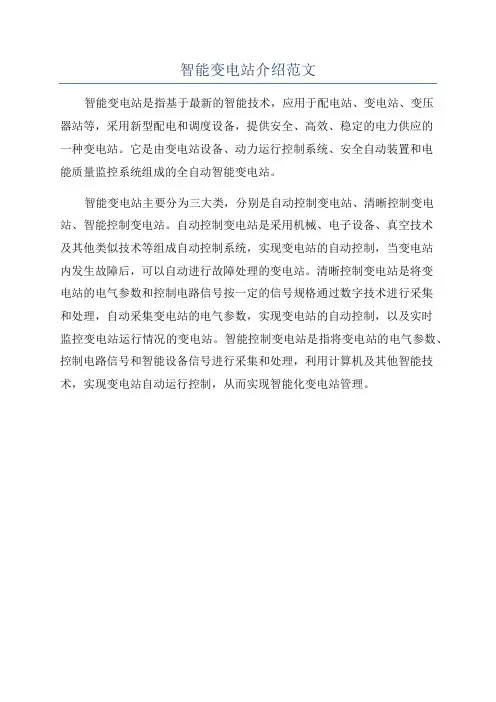

智能变电站介绍范文
智能变电站是指基于最新的智能技术，应用于配电站、变电站、变压
器站等，采用新型配电和调度设备，提供安全、高效、稳定的电力供应的
一种变电站。
它是由变电站设备、动力运行控制系统、安全自动装置和电
能质量监控系统组成的全自动智能变电站。
智能变电站主要分为三大类，分别是自动控制变电站、清晰控制变电站、智能控制变电站。
自动控制变电站是采用机械、电子设备、真空技术
及其他类似技术等组成自动控制系统，实现变电站的自动控制，当变电站
内发生故障后，可以自动进行故障处理的变电站。
清晰控制变电站是将变
电站的电气参数和控制电路信号按一定的信号规格通过数字技术进行采集
和处理，自动采集变电站的电气参数，实现变电站的自动控制，以及实时
监控变电站运行情况的变电站。
智能控制变电站是指将变电站的电气参数、控制电路信号和智能设备信号进行采集和处理，利用计算机及其他智能技术，实现变电站自动运行控制，从而实现智能化变电站管理。
智能变电站概述
第2 章智能变电站概述
2.1 智能变电站的定义和主要技术特点
所谓智能变电站是指采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站具有数字化全站信息、网络化通信平台、标准化信息共享和互动化高级应用的主要技术特点。
（1）数字化全站信息。
数字化全站信息是指实现一次、二次设备的灵活控制，并具有双向通信功能，可以通过信息网进行管理，满足全变电站信息采集、传输、处理、输出过程完全数字化。
主要表现在信息的接地数字化，通过采用电子互感器，或者常规互感器就地配置合并单元，实现了就地数字化的信息采样；通过一次设备智能终端的配置，实现就地采集设备本体信息和就地执行控制命令。
使电缆缩短，光缆延长。
（2）网络化通信平台。
网络化通信平台是指使用基于IEC 61850 的标准化网络通信体系，具体表现是网络化传输全站信息。
变电站能根据实际需求灵活选择网络拓扑结构，利用冗余技术增强系统可靠性；互感器的采样数据可通过过程层网络同时发送到测控、保护、故障录波及相角测量等装置，从而共享了数据；利用光缆代替电缆可大幅度减少变电站二次回路的连接线数量，同时提高了系统的可靠性。
（3）标准化信息共享。
标准化信息共享就是形成基于一致的断面的唯一性、一致性基础信息，一致的标准化信息模型，通过一致的标准、一致的建模来实现变电站里外的信息交换和信息共享。
具体表现在信息一体化系统下，将全站的数据按照一致的格式、一致的编号存放在一块儿，使用时按照一致的检索方式、一致的存取机制进行，避免了不同功能应用时对相同信息的重复建设。
（4）互动化高级应用。
互动化高级应用就是实现各种变电站里外高级应用系统相关对象之间的互动，全面满足智能电网运行、控制要求。
具体而言，就是建立变电站内全景数据的信息一体化系统，供各个子系统同一数据标准化规范化存取访问以及和调度等其他系统进行标准化交互；满足变电站集约化管理、顺序控制的要求，并能与相邻变电站、电源、用户之间的协调互动，支撑各级电网的安全稳定经济运行[5,6].
2.2 智能变电站的构成与特点
智能变电站应用先进设备和技术，强调优化系统功能和结构，它的根本是为应用服务，从业务需求的角度出发，把技术问题、经济问题、管理问题统筹考虑，实现对三态数据（稳态数据、暂态数据、动态数据）的统一采集和处理，因而提高智能电网感知全景信息的能力，提高高级应用的深度和广度，实现自动化、互动化的目标。
智能变电站的功能优势见表1.
为了更好地实现以支持表 1 中所述智能变电站功能，智能变电站在结构上更加着重于物理集成与逻辑集成。
首先，在站在系统层面，物理集成真正体现了面向对象、功能自治的思想，同时利用提高间隔功能的可靠性，从而降低了运行和维护的费用；其次，电力系统其本质是一个互联的系统，如果只以开单间隔、局部信息是很难在系统层面优化保护和控制功能的。
所以，智能变电站同时强调逻辑集成，从而构成面向系统的应用，以实现就地、区域及全局功能的协调，支持具有在线决策、协同互动特征的各种高级应用[15].
智能变电站与常规变电站的结构差异如图 1 所示。
与常规变电站对比，智能变电站通过设备或者系统的物理集成，为逻辑功能集成提供了载体，因而可以更好地实现高级应用。
智能变电站的优越性主要体现在以下几方面。
（1）一次设备智能化。
一次设备智能化是智能变电站的重要特征，也是智能变电站区别于常规变电站的主要标志之一。
目前，智能变电站通过合并单元和智能终端进行就地采样控制，实现一次设备的测量数字化、控制网络化；通过传感器与一次设备的一体化安装实现设备状态可视化。
同时，进一步通过对各类状态监测后台的集成，建立设备状态监测系统，为状态检修、校验自动化和远程化提供了条件，进而提高了一次设备的管理水平，延长设备寿命，降低设备全寿命周期成本[13].
（ 2 ）采样就地数字化。
电子互感器与常规互感器比较而言，其体积更小、抗饱和能力更强、线性度更好；能避免传统互感器固有的缺点，例如:绝缘油爆炸、铁磁谐振、六氟化硫气体泄漏、T A 断线导致高压危险等。
并且可以节约大量铜线、铁芯等金属材料，更加符合智能变电站低碳环保的设计理念。
在高电压等级，电子互感器与常规互感器相比有明显的经济性；在低电压等级，则采用“常规互感器+合并单元”方式的实现就地采样数字化，经济性更优。
现阶段智能变电站中，以采样值得就地数字化为目的，提倡互感器的选择兼顾技术经济性与先进性。
（3）电缆被光缆取代、模拟量被数字量取代。
在常规变电站中，采用电缆连接二次设备与一次设备、以及连接二次设备之间，电缆感应电磁干扰和一次设备传输过电压丢可能导致二次设备运行异常，长电缆的电容耦合干扰以及二次回路两点接地都可能引起机电保护误动作。
智能变电站不同于常规变电站，增加了过程层网络，通过合并单元、智能终端实现就地采集和控制，常规变电站的大量长电缆被光缆所取代。
取消了常规电流互感器、电压互感器的大功率输入回路，避免电缆带来的传输过电压、电磁兼容和两点接地问题，从根本上解决抗干扰问题，提高传输可靠性。
（4）通信规约标准化。
常规变电站二次设备缺乏统一的通信标准和信息模型规范，为达到不同厂家设备的互连的目的，就要设置大量的协议转换器，加大了系统复杂度和设计、调试以及维护的难度。
各种功能要建设各自的信息采集、传输以及执行系统，增加了变电站的成本和复杂性。
智能变电站的全部智能设备都按统一的IEC61850 建立模型和通信接口，设备间可实现无缝对接。
各种设备按统一的通信规约接入变电站通信网络，实现信息共享，不用为不同功能建立各自的信息采集、传输以及执行系统，使软硬件的重复投资大大减少[10].在该基础
上还能建立基于全站信息的数据中心以及面向对象的故障录波分析平台。
建立真正的电力系统运行分析“黑匣子”,支撑事故分析的可追忆数据。
（5）功能集成，设备简化。
智能变电站就地化采样控制和网络化信息传输，令二次设备采样、执行机构简化，促使了装置集成。
例如，110kV 及以上电压等级的保护测控一体化装置、网络化故障录波的应用，一方面缩减了二次设备的数量。
另一方面，也促使了设备接口的简化和规范。
智能变电站通过通用面向对象变电站事件方式达到各保护装置之间的交互、跳合闸出口等目的，原来传统的实端子概念消失，取而代之的是虚端子，以虚端子的逻辑连线从而完成保护装置之间的配合。
端子排与电缆接线简化为光口与光缆接线。
因为大量的继电器回路被逻辑回路替代，从前的保护功能投退和跳闸出口等压板，也可由软压板代替，相应功能由软件内部的控制字设置来完成，从而促使了装置硬件的简化。
另外，交直流一体化电源系统能够实现站内电源各类系统的一体化设计、配置和监控，使蓄电池数量减少，也简化了屏间接线，使整个变电站站用电源可靠、高效的管理起来。
建立智能辅助控制系统，解决了常规变电站缺乏全面的环境监测、依赖人工巡检、辅助系统鼓励、无智能告警联动与管理难度大等问题。
减少了辅助系统的人工干预，减少了误动误判，达到了对变电站辅助系统实行智能运行管理的
目的[11].
（6）实现调试手段变革。
当智能变电站全站信息数字化的发展越来越快，统一的规约、模型，简化接线和标准化接口，变电站自动化系统的硬件回路将越来越少，从前大量的二次电缆连接模式变成了虚端子、虚回路的配置。
常规变电站围绕纸质版图纸，而智能变电站围绕变电站系统配置描述文件，并提供给各设备厂商，供厂家直接导入，彻底避免了从前对照图纸，依靠人力进行信息输入和现场接线的缺陷，因而在工程实施的关键环节体现智能变电站的特点和价值，实现“最大化工程工作量，最小化现场工作量”.
（7）提高运行自动化水平，降低全寿命周期成本。
智能变电站使用智能一次设备、所有功能都能遥控完成。
通信系统传输的信息更全面，大幅度提高了通信的实时性和可靠性。
变电站从而可实现更多、更复杂的自动化功能，提高自动化水平。
智能变电站设备之间信息交互都按照统一的IEC61850规约通过通信网络实现，在扩充变电站的规模和功能时，仅在通信网络上接入新增符合国际标准的设备，不需改造或更换原有设备，减少变电站全寿命周期成本。
（8）精简设备配置、优化场地布置。
基于安全可靠、技术先进、
经济合理的前提，智能变电站的总布置遵循节约、环境友好的技术原则，结合新设备、新技术的使用，优化配电装置场地和建筑物布置。
例如，为了减少常规变电站的电缆、提高抗干扰能力，在配电装置现场设置多个继电小室；在智能变电站中由于智能设备的使用，减少了二次保护测控和现场的长电缆数量，因而可按照变电站的配电装置形式、规模等因素尽量减少继电器小室的数量。
结合设备整合，通过优化设备布置和建筑结构，与相同规模的常规变电站相比，智能变电站可实现战地面积和建筑面积的减少。
由于少量光缆替代大量电缆，连接介质的减少，克缩小智能变电站内电缆沟截面，减少敷设材料，实现电缆沟的优化。
