变电站概述概要

变电站详细资料大全变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所。

在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中。

基本介绍•中文名：变电站•外文名：transformer station•作用：分配电能等•设备：变压器等•套用：发电厂输电等•学科：电力学分类,设备,布设要求,巡检,技术档案,发展,分类(1)一类变电站。

是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站。

(2)二类变电站。

是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。

(3)三类变电站。

是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。

(4)四类变电站。

是指除一、二、三类以外的35kV及以上变电站。

注：工区所有220kV变电站为三类变电站，110kV及以下所有变电站为四类变电站。

设备变电站内的电气设备分为一次设备和二次设备。

下面对变电站内的主要设备进行简单的介绍。

1、一次设备一次设备指直接生产、输送、分配和使用电能的设备，主要包括变压器、高压断路器、隔离开关、母线、避雷器、电容器、电抗器等。

2、二次设备变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备，它主要由包括继电保护装置、自动装置、测控装置（电流互感器、电压互感器）、计量装置、自动化系统以及为二次设备提供电源的直流设备。

布设要求变电站的结构设计与设备布置一般具有如下要求：①建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置；②变电站的室内布置应紧凑合理，便于运行人员的操作、检修、试验与巡视，开关柜安装位置应满足最小通道宽度要求，并适当考虑发展及扩建要求；③分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理；④高低压配电室的设施应符合安全与防火要求，站内不允许采用可燃材料装修；⑤高低压配电室、电容器室及变压器室的门应向外开，相邻两配电室的门应双向开启；⑥高低压配电室、电容器室、变压器室及主控室应设定防范雨、雪、蛇、鼠等从门、窗及缆沟入室的设施。

变电站基本知识变电站是电力系统中非常重要的一种设备，其主要作用是将输送的高压电能转换为适合使用的低压电能。

一个完整的电力系统中，变电站的重要性不可低估。

所以，了解变电站的基本知识对于电力系统的运行、管理和维护都是非常必要的。

下面，我们就一起来探讨变电站的基本知识。

一、变电站的概述变电站通常包括高压变电设备、中压变电设备、低压变电设备、控制和保护装置、通信装置以及辅助设备，其中各设备之间相互连接构成一个完整的变电站。

变电站的功能主要可以分为两个方面：一是将输送的高压电变换成低压电，以供使用；二是根据电力系统运行情况，对电能进行监控和控制，以确保电力系统的稳定和安全。

二、变电站的类别根据变电站所处的位置和作用，可以将其分为不同的类别。

1. 输电变电站：输电变电站主要是用来完成输电线路与配电网之间的电能转换，其额定电压一般在220kV以上。

2. 配电变电站：配电变电站主要用于将输送来的高压电转换为低电压电，以供不同用户使用。

它们通常位于城市内部或者近郊的地区，其额定电压通常在10kV或者以下。

3. 换流站：换流站主要用于实现直流输电，它们一般有大功率的输电变压器，电容器和谐振电抗器等设备。

三、变电站的组成变电站由多个不同类型的设备构成，常见的设备有：1. 输电变压器：输电变电站的主要设备是输电变压器，它负责将输送来的高压电转换为合适的低压电，以供配电网和消费者使用。

2. 低压配电盘：低压配电盘用于将输送来的低压电能从主线路分配给不同用户，并对其进行控制和保护。

3. 接地和保护设备：接地和保护设备主要包括接地开关、保护继电器、断路器等，它们的作用是监测电力系统的运行情况，对各种故障进行及时的处理。

4. 控制设备：控制设备包括PLC，远动控制设备等，它们的作用是对电力系统进行监控和控制，以确保其稳定运行。

5. 通信设备：通信设备主要作为变电站和外部的联系方式，包括电话线路，光纤通信设备和无线通信设备等。

四、变电站的运行和维护变电站的运行和维护是确保其正常运行和长期使用的必要条件。

变电站建设工程概况引言变电站是电力系统中重要的组成部分，负责将输电系统中高压电能降压并配送给用户。

变电站建设工程是指为了满足电力输送和配送的需求而进行的工程建设。

本文将对变电站建设工程的概况进行介绍，并对其重要性和主要内容进行阐述。

项目背景和目的电力系统是现代社会不可或缺的基础设施之一，变电站作为电力系统的重要组成部分，在确保电能可靠供应和保障电力质量方面发挥着至关重要的作用。

随着电力需求的增长和电网升级改造的需要，变电站建设工程成为建设者和运营商的重要任务。

变电站建设工程的目的是建造、改造或扩建变电站，以提高电力系统的输送能力、增加区域供电可靠性，并满足新能源并网和电力需求增长的要求。

通过建设现代化的变电站，可以提高电力系统的运行效率和可靠性，并为新能源消纳提供支持。

工程规划变电站建设工程需要进行详细的规划，包括选址、设计、施工和调试等阶段：选址变电站的选址是工程规划的首要任务。

选址需要考虑地理位置、地形地貌、供电范围、交通便利性等因素。

合理的选址可以最大程度地降低工程建设和运营成本，并减少对周边环境的影响。

设计变电站的设计是在选址基础上进行的。

设计包括变电站的布局、主要设备的选择和配置、配电系统的设计等。

设计需要满足电力系统规模和负荷需求，并考虑系统的可靠性、安全性和经济性。

施工变电站的施工是将设计方案变为现实的过程。

施工需要按照设计要求进行土建工程、电气设备安装、调试等工作。

施工期间需要合理安排工程进度，协调施工人员和供应商，确保工程的质量和进度。

调试和运营施工完成后，变电站需要进行调试和运营。

调试包括设备的初次运行和各项保护措施的测试，以确保变电站的正常运行。

运营阶段需要关注设备的状态和运行指标，进行定期检修和维护，以确保变电站的长期可靠运行。

技术要点变电站建设工程涉及到多个技术要点，包括：•变电设备的选择和配置：变电站中的主要设备包括变压器、断路器、隔离开关等，这些设备的选择和配置需要考虑电力系统的负荷需求和可靠性要求。

大家好！今天，我非常荣幸能够站在这里，向大家介绍我们公司的核心设施——变电站。

变电站作为电力系统的重要组成部分，对于保障电力供应的稳定性和安全性具有重要意义。

下面，我将从变电站的定义、功能、分类、构造以及在我国电力系统中的作用等方面，为大家详细解读变电站的相关知识。

一、变电站的定义变电站，又称变电所，是电力系统中用于将高压电能转换为低压电能，或将低压电能转换为高压电能的电气设施。

它是电力系统中电能传输、分配、控制和转换的重要环节，是保证电力供应质量的关键。

二、变电站的功能1. 电压转换：变电站可以将高压电能转换为低压电能，满足用户用电需求。

2. 电流变换：变电站可以改变电流的大小，以满足不同负荷的用电需求。

3. 电压调整：变电站可以对电压进行调节，保证电力系统的稳定运行。

4. 电力控制：变电站可以对电力系统进行实时监控和控制，确保电力供应的安全、可靠。

5. 故障处理：变电站具有故障检测和处理功能，能够在发生故障时迅速采取措施，降低故障对电力系统的影响。

三、变电站的分类1. 按电压等级分类：变电站可分为高压变电站、中压变电站和低压变电站。

2. 按功能分类：变电站可分为升压变电站、降压变电站和配电变电站。

3. 按结构形式分类：变电站可分为地上变电站、地下变电站和半地下变电站。

四、变电站的构造1. 主变压器：主变压器是变电站的核心设备，用于实现电压转换。

2. 断路器：断路器用于切断和接通电路，保证电力系统的安全运行。

3. 隔离开关：隔离开关用于隔离电路，便于检修和维护。

4. 电压互感器：电压互感器用于测量高压电路的电压，为保护装置提供信号。

5. 电流互感器：电流互感器用于测量高压电路的电流，为保护装置提供信号。

6. 保护和控制装置：保护和控制装置用于监测电力系统运行状态，及时采取措施，确保电力系统的安全稳定运行。

五、变电站在我国电力系统中的作用1. 提高电力系统运行效率：变电站可以将高压电能转换为低压电能，满足用户用电需求，提高电力系统运行效率。

变电站的分类及概述变电站的分类及概述变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

变电站的分类有如下几种：1．按照变电站在电力系统中的地位和作用可划分(1系统枢纽变电站。

枢纽变电站位于电力系统的枢纽点，它的电压是系统最高输电电压，目前电压等级有220kv、330kV(仅西北电网和500kv，枢纽变电站连成环网，全站停电后，将引起系统解列，甚至整个系统瘫痪，因此对枢纽变电站的可靠性要求较高。

枢纽变电站主变压器容量大，供电范围广。

(2地区一次变电站。

地区一次变电站位于地区网络的枢纽点，是与输电主网相连的地区受电端变电站，任务是直接从主网受电，向本供电区域供电。

全站停电后，可引起地区电网瓦解，影响整个区域供电。

电压等级一般采用220kv或330kv。

地区一次变电站主变压器容量较大，出线回路数较多，对供电的可靠性要求也比较高。

(3地区二次变电站。

地区二次变电站由地区一次变电站受电，直接向本地区负荷供电，供电范围小，主变压器容量与台数根据电力负荷而定。

全站停电后，只有本地区中断供电。

(4终端变电站。

终端变电站在输电线路终端，接近负荷点，经降压后直接向用户供电，全站停电后，只是终端用户停电。

2．按照变电站安装位置划分(1室外变电站。

室外变电站除控制、直流电源等设备放在室内外，变压器、断路器、隔离开关等主要设备均布置在室外。

这种变电站建筑面积小，建设费用低，电压较高的变电站一般采用室外布置。

(2室内变电站。

室内变电站的主要设备均放在室内，减少了总占地面积，但建筑费用较高，适宜市区居民密集地区，或位于海岸、盐湖、化工厂及其他空气污秽等级较高的地区。

(3地下变电站。

在人口和工业高度集中的大城市，由于城市用电量大，建筑物密集，将变电站设置在城市大建筑物、道路、公园的地下，可以减少占地，尤其随着城市电网改造的发展，位于城区的变电站乃至大型枢纽变电站将更多的采取地下变电站。

这种变电站多数为无人值班变电站。

江苏南京500千伏廻峰山变电站6月5日，东台市供电公司今年首项迎峰度夏重点工程220千伏金东变电站扩建工程竣工投运。

位于东台沿海的220千伏金东变电站，主要供应东台市东部地区用电。

该站始建于2005年10月，原有一台12万千伏安容量的主变压器，为满足东台沿海大开发高速增长的电能需求，提高迎峰度夏期间本地电网运行的可靠性，今年4月，金东变电站2号主变扩建工程启动，新增一台18万千伏安容量的主变，以及110千伏、35千伏配套设备。

该项工程投运后，东台市东部地区供电能力将提升至原来的2.5倍，为该市沿海经济发展及迎峰度夏用电提供了可靠的电力保障。

南京220千伏沿泰变电站投运5月27日，南京220千伏沿泰变电站正式投运。

该站位于南京市浦口区沿江镇复兴村，此区域周边220千伏变电站有高旺变、盘城变以及在建的山江变，但仍难以满足快速增长的用电需求。

220千伏沿泰变应势而生。

沿泰变本期共投运120兆伏安主变2台，220千伏线路2回、远景6回。

主变均采用主后备保护一体化微机型主变保护装置，双重化配置。

沪宁城际铁路（南京西）变电所投运6月6日，沪宁城际铁路35千伏南京西变电所#1主变投运，标志着南京西变电所工程顺利完成。

该变电所主要为沪宁城际铁路南京西站至镇江站区段供电，是沪宁城际铁路建设的关键一环。

为满足沪宁城际铁路试运行的供电要求，供电公司主动作为，服务客户，克服了工期紧，任务重等困难，加班加点开展送电前的各项准备工作，确保了工程按期投运，受到了沪宁城际铁路股份有限公司的好评。

江阴供电500千伏陆桥变220千伏出线工程投运6月11日下午，随着220千伏陆季线的投运，江阴市供电公司在20天内相继投运了500千伏陆桥变3条双回路220千伏出线。

，5月20日、25日，该公司已先后投运了220千伏陆曙线、220千伏陆延线。

220千伏陆延线、陆曙线、陆季线分别由500千伏陆桥变到220千伏曙光变、延陵变和季庄变，是省电力公司今年迎峰度夏重点项目，分别于今年3月10日、16日和26日开工建设。

变电站概述
变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，直接影响整个电力系统的安全与经济运行。

电气主接线是变电站设计的首要任务，也是构成电力系统的重要环节。

电气主接线的拟订直接关系着全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。

根据《电力系统技术规程》中的有关部分，特别是：
第1.0.2条：系统设计应在国家计划经济的指导下，在审议后的中期、长期电力规划的基础上，从电力系统整体出发，进一步研究提出系统设计的具体方案；应合理利用能源，合理布局电源和网络，使发、输、变电及无功建设配套协调，并为系统的继电保护设计，系统自动装置设计及下一级电压的系统等创造条件。

设计方案应技术先进、过度方便、运行灵活、切实可行，以经济、可靠、质量合格和充足的电能来满足国民经济各部门与人民生活不断增长的需要。

第1.0.6条：系统设计的设计水平可为今后第五年至第十年的某一年，并应对过度年进行研究（五年内逐年研究），远景水平可为第10～15年的某一年，且宜与国民经济计划的年份相一致。

系统设计经审查后，2～3年进行编制，但有重大变化时，应及时修改。

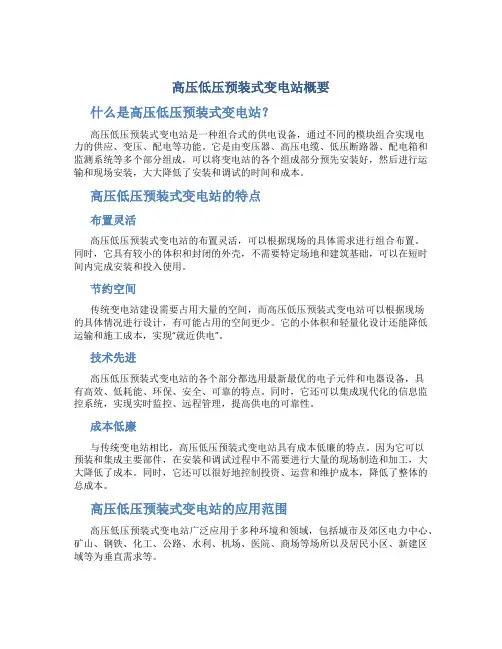

高压低压预装式变电站概要什么是高压低压预装式变电站？高压低压预装式变电站是一种组合式的供电设备，通过不同的模块组合实现电力的供应、变压、配电等功能。

它是由变压器、高压电缆、低压断路器、配电箱和监测系统等多个部分组成，可以将变电站的各个组成部分预先安装好，然后进行运输和现场安装，大大降低了安装和调试的时间和成本。

高压低压预装式变电站的特点布置灵活高压低压预装式变电站的布置灵活，可以根据现场的具体需求进行组合布置。

同时，它具有较小的体积和封闭的外壳，不需要特定场地和建筑基础，可以在短时间内完成安装和投入使用。

节约空间传统变电站建设需要占用大量的空间，而高压低压预装式变电站可以根据现场的具体情况进行设计，有可能占用的空间更少。

它的小体积和轻量化设计还能降低运输和施工成本，实现“就近供电”。

技术先进高压低压预装式变电站的各个部分都选用最新最优的电子元件和电器设备，具有高效、低耗能、环保、安全、可靠的特点。

同时，它还可以集成现代化的信息监控系统，实现实时监控、远程管理，提高供电的可靠性。

成本低廉与传统变电站相比，高压低压预装式变电站具有成本低廉的特点。

因为它可以预装和集成主要部件，在安装和调试过程中不需要进行大量的现场制造和加工，大大降低了成本。

同时，它还可以很好地控制投资、运营和维护成本，降低了整体的总成本。

高压低压预装式变电站的应用范围高压低压预装式变电站广泛应用于多种环境和领域，包括城市及郊区电力中心、矿山、钢铁、化工、公路、水利、机场、医院、商场等场所以及居民小区、新建区域等为垂直需求等。

高压低压预装式变电站是新型变电站的一种，它具有灵活的布置、节约空间、技术先进、成本低廉等优点。

它在多种环境和领域都有广泛的应用，是一个非常具有实用价值和发展前景的供电设备。

变电站(Substation）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

变电站的主要设备和连接方式，按其功能不同而有差异。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自祸变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器前者用于电力系统送端变电站，后者用于受端变电站。

变压器的电庄需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载)调压变压器和无负荷无载)调压变压器。

有载调压变压器主要用于受端变电站。

电压互感器和电流互感器。

它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流)按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

在额定运行情况下电压互感器二次电压为l00V/，电流互感器二次电流为5A 或1A。

电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。

开关设备。

它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。

断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。

变电站概述电力系统由发电厂，变电站，线路和用户组成，变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，变电站根据他在电力系统中的地位，可分为下列四类：1、枢纽变电站：位于电力系统的枢纽店连接电力系统的高压和中亚的几个部分，汇集多个电源点，电压为330~500kV及以上的变电站，称为枢纽变电站。

全站停电后，将引起系统解列，甚至出现瘫痪。

2、中间变电站：高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源点，电压为220~500kV，同时又降压供给当地用电，这样的变电站主要起中间环节的作用，所以叫中间变电站。

全站停电后将引起区域网解列。

3、地区变电站：高压侧一般为110~220kV，对地区用户供电为主的变电站，这是一个地区或城市的变电站，全站停电后，仅使该区域中断供电。

4、终端变电站：在输电线路的终端，接近负荷点，高压侧多为110kV，经降压后直接向用户供电即为终端变电站，全站停电后只是用户受到损失。

变电站的构成变电站主要由一次设备和二次设备构成，一次设备主要包括变压器，母线，高压开关设备，互感器，防雷设备，补偿设备等，二次设备主要包括交直流、UPS一体化智能站内电源系统，通信网络组建及全站同步时钟系统，保护测控、计量系统，合并单元、智能终端系统，智能辅助控制系统等。

一次设备一、变压器：变压器是变电站的中心设备，连接几个电压等级，起着变换电压和传输能量的作用。

变压器一般为三相三绕组结构，也有部分变压器采用自耦变压器，其中第三绕组为三角形接线。

1、铁芯绕组：是变压器的主要部件，称为器身，分别构成了磁路和电路，按照电磁感应原理实现变换电压和传输能量的功能。

2、油箱、储油柜：变压器的器身装在充满变压器油的油箱内，变压器油有绝缘和散热作用，而储油柜骑着储油和补油的作用，确保邮箱内充满油，并减小了油与空气的接触面，减缓油的老化速度。

3、绝缘套管：变压器绕组的引出线从油箱内部引导箱外时必须经过绝缘套管，使引线与邮箱绝缘，绝缘套管主要由中心导电杆和瓷套组成，其结构主要取决于电压等级，10~35kV一般用空心充气套管，60kV采用瓷质冲油套管，110kV及以上采用电容式冲油套管，绝缘套管不但起着绝缘作用，二期负担着固定引线的作用。

美式变电站知识点总结高中一、变电站概述变电站是电力系统中的重要设施，它主要用于实现电力的变换、配电、传输和保护。

在美国，变电站的建设和管理受到严格的监管和标准规范，以确保电力系统的稳定运行和安全可靠。

二、变电站的功能1. 电力变换：变电站可以将高压电力转换为低压电力，或者将交流电转换为直流电，以满足各种不同电力需求。

2. 配电：变电站可以将电力分配到各个设施和用户，确保电力的平稳供应。

3. 传输：变电站通过输电线路将电力从发电厂传输到不同的地方，以满足不同地区的用电需求。

4. 保护：变电站需要对系统进行保护，包括过载保护、短路保护、接地保护等，以保障电力系统的安全运行。

三、变电站的类型根据功能和规模的不同，变电站可以分为不同的类型，常见的包括：1. 发电厂变电站：用于将发电厂产生的高压电力转换为低压电力，并将电力输送到不同的地方。

2. 输电变电站：用于将来自发电厂或其他变电站的高压电力转换为更低的电压，以进行长距离的输电。

3. 配电变电站：用于将输电线路输送的电力分配到各个用户和设施。

4. 分布式能源变电站：用于接入分布式能源，如太阳能、风能等，将其电力转换并加入到电力系统中。

四、变电站的组成变电站通常由以下几个部分组成：1. 变压器：用于变换电压，包括升压变压器和降压变压器。

2. 开关设备：包括断路器、隔离开关、接地刀闸等，用于对电力系统进行控制和保护。

3. 保护设备：包括继电保护、保护开关、过流保护等，用于对电力系统进行保护。

4. 控制设备：包括控制器、遥信、遥测等，用于对电力系统进行监控和控制。

5. 辅助设备：包括电源系统、通信系统、照明系统等，用于保证变电站的正常运行。

五、变电站的运行和维护变电站的运行和维护对于电力系统的稳定运行至关重要，常见的运行和维护工作包括：1. 巡检和保养：定期对变电站的设备进行巡检和保养，确保设备的正常运行和安全可靠。

2. 突发故障处理：及时响应和处理变电站的突发故障，恢复电力系统的正常运行。
