学习意义:理解不同边界条件下的地震波波动方程的含义,理解各种弹性力学参数的物理意义并将参数和地下介质的岩性问题联系起来,最终为地震剖面的岩性解释服务。

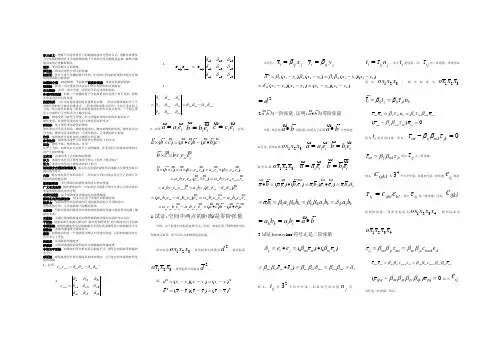

刚体:变形忽略不计的物体弹性波:扰动在弹性介质中的传播波前面:波在介质中传播的某个时刻,介质内已扰动的区域和未扰动区域间的界面称为波前面地震波分类:纵波横波,平面波球面波柱面波,体波界面波表面波 哑指标:在同一项中重复两次从而对其应用求和约定的指标 自由指标:在同一项中出现一次因而不约定求和的指标各项同性张量:如果一个张量的每个分量都是坐标变换下的不变量,则称此张量为各项同性张量张量性质:二阶实对称张量的特征值都是实数:二阶实对称张量对应于不同特征值的两个特征向量垂直:二阶实对称张量总存在三个相互垂直的主方向:在主轴坐标系内二阶实对称张量的矩阵形式是对角形:三个相互垂直主方向的右手坐标系为主轴坐标系弹性:物体受外力时发生形变,外力消除时物体回到变形前的水平 弹性变形:在弹性范围内发生的可恢复原状的变形 弹性体:处于弹性变形阶段的物体弹性波动力学基本假设:物体是连续的:物体是线性弹性的:物体是均匀分布的:物体是各项同性的:小变形假设:无体物初应力假设 位形:弹性体在任意时刻所占据的空间区域参考位形:弹性体未受外力作用处在自然情况下的位形 运动:刚性平移,刚性转动,变形应变主方向:如果过p 点的某个方向的线源,在变形后只沿着他原来的方向产生相对伸缩主应变:沿着应变主方向的相对伸缩体力:连续分布作用于弹性体每个体元上的外力称为体力 面力:连续分布作用于弹性体表面上的力 运动微分方程的物理意义:表示应力张量在弹性体内部随点位置变化时应满足的关系式内能:弹性体在某个变形状态下,其内部分子的动能以及分子之间相互作用具有的势能总和应变能密度:单位体积内的弹性体所具有的应变能 广义胡克定律:线性弹性体内一点处的应力张量分量可以表示为该点处应变量张量的线性齐次方程动弹性模量:由介质的速度参数表达的弹性模量极端各向异性弹性体:过p 点任意方向都不同的弹性体粘滞力:实际流体中两层流体相互滑动流体间相互作用的阻力 理想流体介质:可以将粘滞力忽略的流体无旋波:无旋位移场的散度对应弹性体的涨缩应变场以波的形式传播(涨缩应变场)无散波:无散位移场的旋度对应弹性体的转动情况以波的形式运动平面波:波前面离开波源足够远时脉冲型和简谐型均匀和非均匀平面波 非频散波:波的传播速度仅仅依赖媒介密度拉美系数等而与波的频率无关 频散波:波的传播速度与频率有关频散:初始扰动的没一个简谐成分都以不同速度前进,从而初始波形在行进中发生了变化相速度:简谐波的传播速度群速度:由简谐波叠加而成的波其合成振幅的传播速度非均匀平面波:如果波的等位相面各点振幅不同,既等位相面和等振幅面不平行球面波:弹性媒质的位移矢量场具有球对称性,且只是空间变量和时间变量的函数 1、证明:kmjn kn jm im n ijk e e δδδδ-=;2、321321321n n n m m m i i i imne δδδδδδδδδ=3、321321321n n n m m m i i i ijkimn ijk e e e δδδδδδδδδ=4、kmjn kn jm knkm ki jn jm ji inim ii δδδδδδδδδδδδδ-==5、如果i i e a a =,ii e b b =,i i e c c=,证明:c b a b c a c b a )()()(∙-∙=⨯⨯;k ijk j i e e c b c b =⨯)()()(k ijk j i m m k ijk j i e e c b e a e e c b a c b a ⨯=⨯=⨯⨯n m kn ijk j i m k m ijk j i m e e e c b a e e e c b a=⨯=)(njn im jm in j i m n knm kij j i m e c b a e e e c b a)(δδδδ-==nn m m n m n m n n m m m n m e c b a e c b a e c b a c b a-=-=)(c b a b c a e c b a e b c a n n m m n n m m)()(∙-∙=-=分析:由于标量对坐标的选择无关,因此,如果证明了物理量在坐标变换前后相等,即可以认为此物理量是标量。

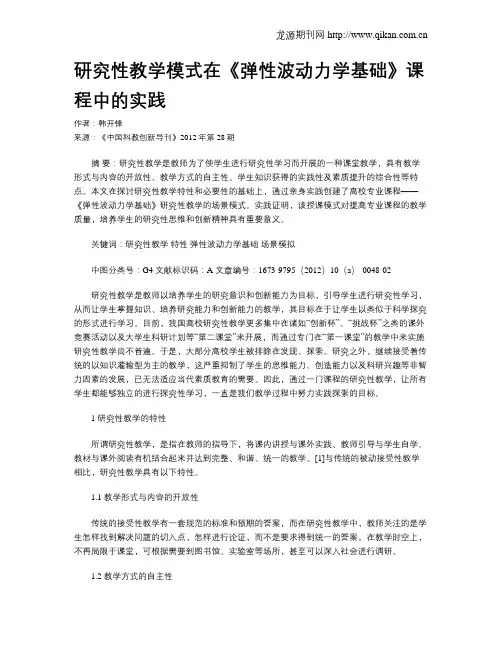

研究性教学模式在《弹性波动力学基础》课程中的实践作者:韩开锋来源:《中国科教创新导刊》2012年第28期摘要:研究性教学是教师为了使学生进行研究性学习而开展的一种课堂教学,具有教学形式与内容的开放性、教学方式的自主性、学生知识获得的实践性及素质提升的综合性等特点。
本文在探讨研究性教学特性和必要性的基础上,通过亲身实践创建了高校专业课程——《弹性波动力学基础》研究性教学的场景模式。
实践证明,该授课模式对提高专业课程的教学质量,培养学生的研究性思维和创新精神具有重要意义。
关键词:研究性教学特性弹性波动力学基础场景模拟中图分类号:G4 文献标识码:A 文章编号:1673-9795(2012)10(a)-0048-02研究性教学是教师以培养学生的研究意识和创新能力为目标,引导学生进行研究性学习,从而让学生掌握知识、培养研究能力和创新能力的教学,其目标在于让学生以类似于科学探究的形式进行学习。
目前,我国高校研究性教学更多集中在诸如“创新杯”、“挑战杯”之类的课外竞赛活动以及大学生科研计划等“第二课堂”来开展,而通过专门在“第一课堂”的教学中来实施研究性教学尚不普遍。
于是,大部分高校学生被排除在发现、探索、研究之外,继续接受着传统的以知识灌输型为主的教学,这严重抑制了学生的思维能力、创造能力以及科研兴趣等非智力因素的发展,已无法适应当代素质教育的需要。
因此,通过一门课程的研究性教学,让所有学生都能够独立的进行探究性学习,一直是我们教学过程中努力实践探索的目标。
1 研究性教学的特性所谓研究性教学,是指在教师的指导下,将课内讲授与课外实践、教师引导与学生自学、教材与课外阅读有机结合起来并达到完整、和谐、统一的教学。
[1]与传统的被动接受性教学相比,研究性教学具有以下特性。
1.1 教学形式与内容的开放性传统的接受性教学有一套规范的标准和预期的答案,而在研究性教学中,教师关注的是学生怎样找到解决问题的切入点,怎样进行论证,而不是要求得到统一的答案。
弹性波与结构动力学引言:弹性波是物质中传播的一类波动现象,它在结构动力学中起着重要的作用。
通过研究弹性波的传播特性,我们可以深入了解结构的振动行为,进而为工程结构的设计和安全性评估提供理论支持。
一、弹性波的基本概念弹性波是一种沿着介质中传递的机械波,其传播过程中介质的形状和体积保持不变。
弹性波包括两种类型:纵波和横波。
纵波是沿传播方向的波动,介质中的粒子在波传播过程中沿波的传播方向振动。
而横波是垂直于传播方向的波动,介质中的粒子在波传播过程中垂直于传播方向振动。
二、弹性波的传播特性弹性波在传播过程中受到介质本身刚度和密度的影响。
根据介质的性质不同,弹性波的传播速度也不同。
例如,在固体中,纵波的传播速度大于横波的传播速度;而在液体中,纵波和横波的传播速度相等。
此外,弹性波的传播还受到外部条件的限制,如介质的边界条件和存在的障碍物。
这些因素会使波动的传播方向改变,产生反射、折射和散射现象。
三、结构动力学中的应用结构动力学旨在研究结构体在受到外界力作用下的响应行为。
通过研究弹性波的传播和结构的振动特性,我们可以了解结构在承受外力时的变形和应力分布情况,从而评估结构的安全性和稳定性。
1. 弹性波的成像技术利用弹性波的传播特性,我们可以将其应用于结构的成像技术中。
通过在结构表面上布置传感器,并采集传感器上的信号信息,可以获得结构内部的振动分布情况。
这对于检测结构的缺陷和损伤以及评估结构的健康状况具有重要意义。
2. 弹性波在地震工学中的应用地震是一种具有较高频率和较大能量的弹性波。
研究地震波的传播行为可以帮助我们了解地震的发生机理和地震波对结构的影响。
通过地震波的预测和分析,可以为建筑物的抗震设计和城市的抗震规划提供科学依据。
3. 结构动力响应的数值模拟结构动力学中的数值模拟是利用计算机模拟方法来分析结构体在受到外力激励下的响应行为。
其中,弹性波的传播特性被广泛应用于模拟结构的振动响应。
通过建立结构的有限元模型和适当的边界条件,可以计算结构在不同外力作用下的动态行为,为工程师提供设计和评估结构安全性的参考。
分类号: P315.3 单位代码: 10335密级:公开学号: 21338038硕士学位论文中文论文题目:基于弹性波动力学的检波器耦合系统研究英文论文题目: Research on Geophone CouplingSystem Based on Elastics Theory申请人姓名:陈高翔指导教师:田钢专业名称:地质资源与地质工程研究方向:检波器耦合所在学院:地球科学学院论文提交日期基于弹性波动力学的检波器耦合系统研究论文作者签名:指导教师签名:论文评阅人1:评阅人2:评阅人3:评阅人4:评阅人5:答辩委员会主席:委员1:委员2:委员3:委员4:委员5:答辩日期:Research on Geophone Coupling System Based on Elastics TheoryAuthor’s signature:Supervisor’ s signature:External Reviewers:Examining Committee Chairperson:Examining Committee Members:Date of oral defence:浙江大学研究生学位论文独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。
除了文中特别加以标注和致谢的地方外,论文中不包含其他人已经发表或撰写过的研究成果,也不包含为获得浙江大学或其他教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示谢意。
学位论文作者签名:签字日期:年月日学位论文版权使用授权书本学位论文作者完全了解浙江大学有权保留并向国家有关部门或机构送交本论文的复印件和磁盘,允许论文被查阅和借阅。
本人授权浙江大学可以将学位论文的全部或部分内容编入有关数据库进行检索和传播,可以采用影印、缩印或扫描等复制手段保存、汇编学位论文。
(保密的学位论文在解密后适用本授权书)学位论文作者签名:导师签名:签字日期:年月日签字日期:年月日回望过去的三年时光,有太多人与事需要我铭记与致谢。

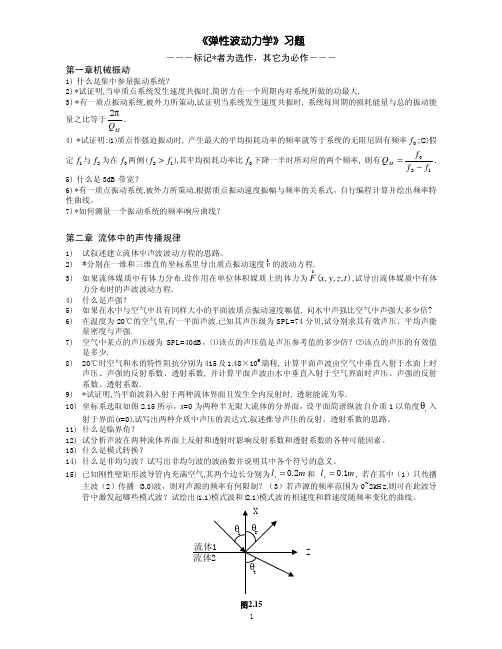

质点振动部分一 基本概念1) 构成振动系统的各部分都可看成是一个物理性质集中地元件,这种振动系统也称为质点振动系统。
OR 由物理性质集中的元件构成的振动系统。
2)单自由度系统A 简谐振动(无阻尼自由振动):物体在线性恢复力或线性恢复力矩的作用下的运动。
B 阻尼自由振动:因摩擦,声波辐射等原因阻碍震动的进行(阻尼),而导致震动幅度随时间衰减。
C 受迫振动:(策动力)在策动力作用下的振动称作受迫振动。
3)什么是3dB 带宽?在但自由度振动系统的震速振幅的频率特性曲线上,速度振幅比共振峰值处下降0.707倍所对应的两个频率分别为 和 ( > ),则3分贝带宽定义为 ,可以用3分贝带宽的大小表示频率特性曲线的平坦程度。
0.00.5 1.0 1.5 2.0012345678910B z z1z2二 基本原理与技能1) 简谐振动、阻尼振动和受迫振动表达式简谐振动:阻尼振动:欠阻尼状态:x(t)= cos( )过阻尼状态:x(t)=临界阻尼状态:x(t)=(受迫振动:2) 频率特性曲线的测量扫频法:将幅值相等但不同频率的简谐力加在振动系统上,测量每个频率的速度振幅,用描点法作出频率特性曲线。
脉冲法:将含有等幅值的各种频率成分的时域信号(强迫力)加在振动系统上,测量系统响应。
流体中声场部分一基本概念11)声压:设流体体积元受声扰动后压强由改变为P,则由声扰动产生的逾量压强(简称逾压)就称为声压,2)声场:媒质中有声波存在的区域。
3)声波传播速度:常数,温度为t(℃)时理想气体中的声速为(m/s)温度为20℃的空气中的声速约为334米/秒,常温下水中声速约为1500米/秒4)质点振动速度:5)声阻抗率:声场中某位置的声压与该位置的质点的速度的比值定义为该位置的声阻抗率。
== -26)声压级:声场中某点的声压级定义为该点的声压的有效值与参考声压的比值取常用对数,再乘以20。
空气中参考声压水中参考声压7)声强级:声场中某点的声强级定义为该点的声强与参考声强的比值取常用对数,再乘以10空气中参考声强一般取瓦米在空气中声压级与声强级数值上近于相等声强:通过垂直于声传播方向的单位面积上的平均能量流称为平均能量流密度或称为声强,即:I=38)临界角:光线从光密介质射向光疏介质时,折射角将大于入射角;当入射角为某一数值时,折射角等于90°,此入射角称临界角。
一,名词解释1、 弹性:物体的变形随外力的撤除而完全消失的属性。
2、 塑性:物体的变形随外力的撤除后仍部分残留的属性。
3、 外力:是指其它物体作用在所研究物体上的力。
4、 面力:分布在物体表面上各点的外力,称为面力。
5、 应力:截面上任意点内力的集度称为应力。
6、 正应力:物体在某截面上一点的应力是矢量,这个矢量,一般来说不与截面垂直,也不与截面相切,通常把它分解为垂直于截面方向的分量σ和切于截面的分量τ,σ即为正应力。
7、 剪应力:物体在某截面上一点的应力是矢量,这个矢量,一般来说不与截面垂直,也不与截面相切,通常把它分解为垂直于截面方向的分量σ和切于截面的分量τ,τ即为剪应力。
8、 应力分量:垂直于三个坐标轴的平面上正应力和剪应力的投影。
9、 线应变:物体内一点沿某一方向线元受力后,该线元长度的改变量与原长度比值的极限称为该方向的线应变。
10、剪应变:过物体内任一点引两条相互垂直线段,变形后,这两个线段之间的夹角改变量(用弧度表示)定义为该点在这两个方向的剪应变,也称为角应变。
11、平面波:等相位面是平面,且波阵面与波的传播方向垂直的弹性波。
12、频散:不同谐波成分组成的波,虽然受同一起始扰动下,但各自以不同的速度传播,并且起始扰动的形状在传播中将产生变化。
扰动经传播以后将扩展成为一更长的波列,这种现象我们称之为频散。
13、群速度:产生频散时,波的传播速度与组成这个波的各个谐波成分的相速度是不同的,我们称这个波整体的传播速度为群速度。
14、相速度:指一定的相位移动的速度。
15、自由界面:地表应力为零的界面。
二,证明题1、 如果某一连续体内位移场是某一标量φ的梯度,即:φφ∇==grad U,证明:0=⨯∇=U U rot。
证明:)()()(),,(222222=∂∂∂-∂∂∂+∂∂∂-∂∂∂+∂∂∂-∂∂∂=∂∂∂∂∂∂⨯∇=∇⨯∇=⨯∇=k y x x y j x z z x i z y y z z y x U U rotφφφφφφφφφφ2、 如果连续体内位移场是某一矢量位移ψ的旋度,即ψψ⨯∇==rot U ,证明:0=∙∇=U U div证明:)()()(])()()[()(222222=∂∂∂-∂∂∂+∂∂∂-∂∂∂+∂∂∂-∂∂∂=∂∂-∂∂∂∂+∂∂-∂∂∂∂+∂∂-∂∂∂∂=∂∂-∂∂+∂∂-∂∂+∂∂-∂∂∙∇=⨯∇∙∇=∙∇=y z x z x y z y z x y x yx z x z y z y x k yx j x z i z y U U div x y z x y z xy z x y z x y z x y z ψψψψψψψψψψψψψψψψψψψ 3、 已知标量φ为空间坐标的函数,即),,(z y x φφ=,且二阶可导,证明: φφ2)(∇=∇∙∇; 证明:φφφφφφφφφφφ2222222)()()(),,()(∇=∂∂+∂∂+∂∂=∂∂∂∂+∂∂∂∂+∂∂∂∂=∂∂∂∂∂∂∙∇=∇∙∇z y x z z y y x x zy x4、在二维问题中,假设位移位ϕ及ψ都只与x ,y 和t 有关,即(,,)x y t ϕϕ=,(,,)x y t ψψ=,根据位移矢量公式证明二维问题的位移分量为:yx w x y v y x u x y zz ∂∂-∂∂=∂∂-∂∂=∂∂+∂∂=ψψψφψφ,,。
2016 至2017 学年第 1 学期
教学日历
课程名称_弹性波动力学_性质_专业必修__
总学时64 讲课49 实验_0_其它_15_
授课班级_物探14级1-3班_学生人数_99 (含重修)_
任课教师_唐跟阳____职称_副教授__
所在院(系、部)__地球物理与信息工程学院物探系
系(教研室)主任签字_________________________
教材名称:地震波动力学基础作者:孙成禹等
出版单位:石油工业出版社出版时间:2011年
中国石油大学(北京)教务处制
填写说明:
1.每上一次课填写一行,节次填写数字“1-5”,一天共分5大节课,例如:一周上三次课填写三行,并在周学时栏合并单元格填写“6”,周一第3、4节,在节次栏中填写2。
2.教学日历一经制订,不应出现大的变动,但允许主讲教师在完成课程教学大纲规定的教
学要求前提下,进行必要的调整,以适应不断出现的新情况。
如有变动,须经课程所属系主任(教研室主任)批准,并报院(系、部)办公室备查。
3.上机、大作业、课堂讨论、外出参观、考试等如占课内学时,在“备注”栏内注明。
4.教学日历由教师自存一份、课程所属系存一份,在每学期开学后第一周内送课程所属院(系、部)办公室并发一份电子版给课程所属院(系、部)办公室;有实验和上机学时的须发一份电子版的给实践科sjk@。
