芳烃抽提装置生产原理及工课件

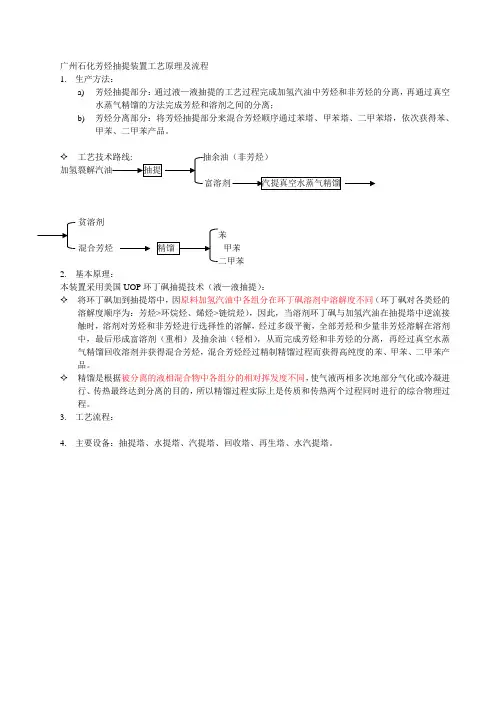

广州石化芳烃抽提装置工艺原理及流程
1. 生产方法：
a) 芳烃抽提部分：通过液—液抽提的工艺过程完成加氢汽油中芳烃和非芳烃的分离，再通过真空
水蒸气精馏的方法完成芳烃和溶剂之间的分离；
b) 芳烃分离部分：将芳烃抽提部分来混合芳烃顺序通过苯塔、甲苯塔、二甲苯塔，依次获得苯、
甲苯、二甲苯产品。

✧
贫溶剂
混合芳烃 甲苯
2. 基本原理：
本装置采用美国UOP 环丁砜抽提技术（液—液抽提）：
✧ 将环丁砜加到抽提塔中，因原料加氢汽油中各组分在环丁砜溶剂中溶解度不同（环丁砜对各类烃的
溶解度顺序为：芳烃>环烷烃、烯烃>链烷烃），因此，当溶剂环丁砜与加氢汽油在抽提塔中逆流接
触时，溶剂对芳烃和非芳烃进行选择性的溶解，经过多级平衡，全部芳烃和少量非芳烃溶解在溶剂
中，最后形成富溶剂（重相）及抽余油（轻相），从而完成芳烃和非芳烃的分离，再经过真空水蒸
气精馏回收溶剂并获得混合芳烃，混合芳烃经过精制精馏过程而获得高纯度的苯、甲苯、二甲苯产
品。

✧ 精馏是根据被分离的液相混合物中各组分的相对挥发度不同，使气液两相多次地部分气化或冷凝进
行、传热最终达到分离的目的，所以精馏过程实际上是传质和传热两个过程同时进行的综合物理过
程。

3. 工艺流程：
4. 主要设备：抽提塔、水提塔、汽提塔、回收塔、再生塔、水汽提塔。

芳烃生产基本原理：以乙烯装置产品加氢汽油为原料，采用环丁枫为萃取剂，将其分离为芳烃和抽余油，再用精馏的方法将芳烃分离为苯、甲苯、二甲苯、碳九芳烃。

加氢汽油是含有C6~~C9的碳氢化合物的混合物，芳烃占60~~70%，非芳烃占30~~40%。

非芳烃有直连烃、环烷烃、烯烃。

芳烃有苯、甲苯、二甲苯、C9芳烃。

由于芳烃与非芳烃碳数目相同、沸点接近一般的精馏的方法很难分离。

故用环丁枫对加氢汽油进行液—液萃取，芳烃几乎全部溶解在溶剂中，而非芳烃不溶于溶剂中形成一个抽余项（抽余油）这样加氢汽油被分为两部分。

一部分含有芳烃的富溶剂，一部分含有非芳烃的抽余油。

含有芳烃的溶剂经减压精馏得混合芳烃，经白土塔处理去掉芳烃，利用混合芳烃组分沸点的不同精馏分离得苯、甲苯、二甲苯等芳烃产品。

主要有白土塔、苯塔、甲苯塔、二甲苯塔等塔器。

工艺流程：装置分为两个工段：抽提工段和精馏工段抽提工段是原料油中芳烃和非芳烃在溶剂环丁枫抽提及抽提蒸馏的作用下进行分离得过程。

主要包括抽提塔、抽余油分馏塔（停）、抽余油水洗塔、抽出液提馏塔、溶剂回收塔、水汽提塔、溶剂再生塔七个设备。

产品为抽余油和混合芳烃。

精馏工段将混和芳烃用蒸馏的方法分离为苯、甲苯、二甲苯。

抽提工艺：来自G单元GS-6加氢汽油原料从从T---301(48塔板)中部进入塔内，溶剂（环丁砜）从塔顶进入。

溶剂与从中部进入的裂解汽油逆向接触芳烃相（苯、甲苯、C8芳烃）与非芳烃分配系数大不相同，经过多级平衡后，芳烃组分富集在溶剂相中而达到芳烃与非芳烃分离的目的。

（非芳烃为抽余油）注：加氢汽油组份芳烃三苯占70~80%左右;非芳烃为抽余油含C5、C6、B、C7、T、C8、P—X、O—X、STY、C9芳烃在2.0~15.0%左右。

从T-301塔顶抽提出来的为抽余油（XFS—2）进入T—302抽余油水洗塔除去溶剂（环丁砜）水洗以后环丁砜<5PPM塔底的水液去T—305水汽提塔X FS—11分析PH值6.0~~8.0、（X FS—3 分析项目、XFS—1 分析项目）注：T---302上部塔板为烃、下（水）循环回路，提高水洗效果（洗涤水来自T---304塔冷凝水）T—302塔顶少量的烃相进入T---304顶回流。

装置概况1#MTBE/1-丁烯装置装置由中国石化总公司齐鲁石化设计院设计,外围工程包括界外管道, 丁烯-1储罐等设计由原上海石化金山设计院负责。

装置设计年处理抽余碳四10万吨/年，甲醇2.68万吨/年，MTBE 产量4万吨/年，2001年改造后提高到7.4万吨/年,丁烯-1产量2.5万吨/年。

装置概况4#汽油加氢装置装置原设计年处理裂解汽油20万吨，装置于1998年4月30日开车一次成功，产出合格加氢汽油。

2002年进行了增量改造，改造后装置处理量增加至30万吨/年裂解汽油（以8000小时计），年产加氢汽油20.52万吨、副产C5馏份5.3万吨、C9馏份4.17万吨。

2008年7月，装置对一、二段催化剂进行了更换，使用了由上海石化研究院设计研究的SHP-01，SHP-02/02F催化剂。

装置概况1#芳烃抽提装置装置是由上海金山设计院根据德国克虏伯公司提供的吗呋啉（NFM）抽提蒸馏专利技术进行设计的国产化芳烃抽提装置，于1998年5月27日开车投料一次成功。

原设计处理能力为30万吨/年加氢汽油，后来因40万吨/年乙烯改扩建工程扩展配套需要，装置于2002年1月进行了扩能改造，改造后处理能力增加至42万吨/年（以8000小时计），装置年产纯苯19.04万吨、甲苯9.8万吨、C8+馏分7.28万吨、抽余油5.88万吨。

装置概况预加氢装置170万吨/年石脑油预加氢处理装置的基础设计是由中国石化集团上海工程有限公司（SSEC）负责设计 。

装置主要产品为精制石脑油，年产量约为161.88万吨，可送往3套连续重整装置作原料。

本装置副产品为含硫轻石脑油，年产量约为8.27万吨，通过管道送往罐区，作乙烯裂解装置原料。

装置概况2#MTBE装置10万吨/年M TBE(甲基叔丁基醚)的基础设计由中国石化集团上海工程有限公司（SSEC）负责设计，山东齐鲁石化工程有限公司提供工艺包，施工建设则有中国石化第五建设工程公司和石建公司承接。

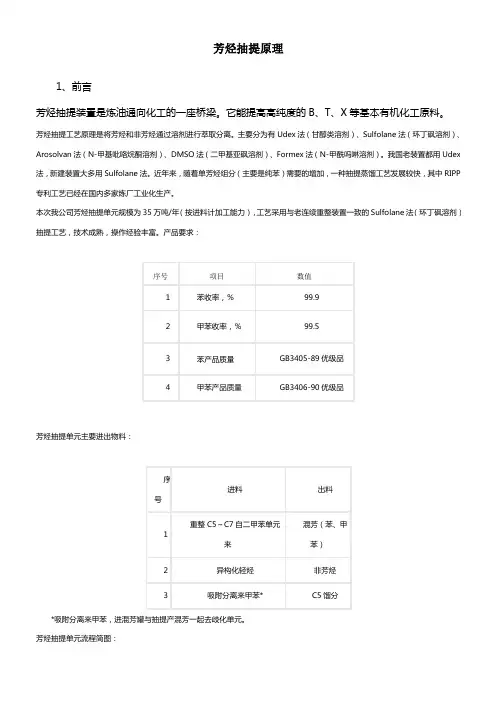

芳烃抽提原理1、前言芳烃抽提装置是炼油通向化工的一座桥梁。

它能提高高纯度的B、T、X等基本有机化工原料。

芳烃抽提工艺原理是将芳烃和非芳烃通过溶剂进行萃取分离。

主要分为有Udex法（甘醇类溶剂）、Sulfolane法（环丁砜溶剂）、Arosolvan法（N-甲基吡咯烷酮溶剂）、DMSO法（二甲基亚砜溶剂）、Formex法（N-甲酰吗啉溶剂）。

我国老装置都用Udex 法，新建装置大多用Sulfolane法。

近年来，随着单芳烃组分（主要是纯苯）需要的增加，一种抽提蒸馏工艺发展较快，其中RIPP 专利工艺已经在国内多家炼厂工业化生产。

本次我公司芳烃抽提单元规模为35万吨/年（按进料计加工能力），工艺采用与老连续重整装置一致的Sulfolane法（环丁砜溶剂）抽提工艺，技术成熟，操作经验丰富。

产品要求：芳烃抽提单元主要进出物料：*吸附分离来甲苯，进混芳罐与抽提产混芳一起去歧化单元。

芳烃抽提单元流程简图：第一节芳烃抽提原理抽提又称液液萃取，就是利用液体混合物各组分在某溶剂中溶解度的差异而实现分离的一种方法。

芳烃抽提就是用液液萃取的方法从烃类物中分离出芳烃的一种过程。

抽提和蒸馏、吸附等操作一样,都属于物理分离方法.抽提原料是个混合物，在加入环丁砜后，油中的芳烃溶解到溶剂中，从而形成组成不同、密度不同的两个液相，即油相和溶剂相。

油相中含有少量芳烃且密度较小，溶剂相含有大量芳烃且密度大，经过筛板塔连续多次逆流接触抽提，就可以得到高纯度的芳烃。

影响抽提过程的主要因素抽提过程的影响因素很多，概括为三要素：抽提原料油、溶剂和采用的手段（设备、操作条件等）。

在溶剂和设备结构选定后，操作条件就起着重要的作用。

下面结合芳烃抽提过程，分别讨论上述三要素对抽提过程的影响。

1溶剂性质的影响 1.1溶剂的分配系数kc在萃取过程中，常常采用分配系数以表示平衡的两共存相中溶质浓度之间的关系，分配系数kc的定义为：kc=CE/CR式中：CE——平衡时溶质在萃取相（E）中的浓度；CR——平衡时溶质在萃余相（R）中的浓度。
