一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。
5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。
如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。
使用说明一、开关按钮使用说明（以四组合为例）：组合开关功能按键为两种：1、门盖上合分闸按钮2、副腔上参数设置按钮。
1、门盖上合分闸按钮使用说明门盖上按钮为两排，即上排合闸按钮，下排分闸按钮。
面朝门盖从左往右：合闸按钮依次为1路合闸、2路合闸、3路合闸、4路合闸、备用按钮1、备用按钮2；分闸按钮依次为1路分闸、2路分闸、3路分闸、4路分闸、备用按钮1、备用按钮2。
使用方法（近控条件下）：首先，打开门盖观察钮子开关，使其保持近控状态。
如果需要启动1路电源，则用手指按下上排1路合闸按钮，短暂按下后松开，当听见腔内接触器发出动作响声，则操作成功。
切忌不能长时间按下不松开。
如果需要停止1路电源，则用手指按下下排1路分闸按钮，操作方法与合闸状态下一致。
（远控条件下）：首先，打开门盖观察钮子开关，使其保持远控状态。
根据实际接线来使用，切忌保持远控按钮与下副腔远控接线正常。
如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
2、副腔上参数设置按钮使用说明：副腔上按钮为一排。
面朝副腔从左往右依次为：菜单、上移、下移、确认、复位、试验、备用1、备用2。
长按上移或下移键2-3S进入参数设置界面，按菜单键来移动光标，目标确定后按确认按钮进入该参数设定的界面，通过上移或下移键来调整参数的数值。
数值设定好之后直接按复位键回到主单页，调整后的数据自动保存。
（按钮中设有时间延时，需按住按钮1秒之后松开）如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
注：在调整参数设置时，需保证所有接触器与照明回路状态处于分闸状态，否则无法进行参数调整。
二、显示部分（以六组合为例，其它组合基本使用原理一样）4.1 状态显示窗口系统送电后首先显示起始画面，经3秒延时，或按确认钮进入系统状态显示窗口。
系统状态显示包括：回路合分闸状态、负荷电流、运行状态、告警提示、绝缘电阻值。
（绝缘电阻>200K时显示999K。

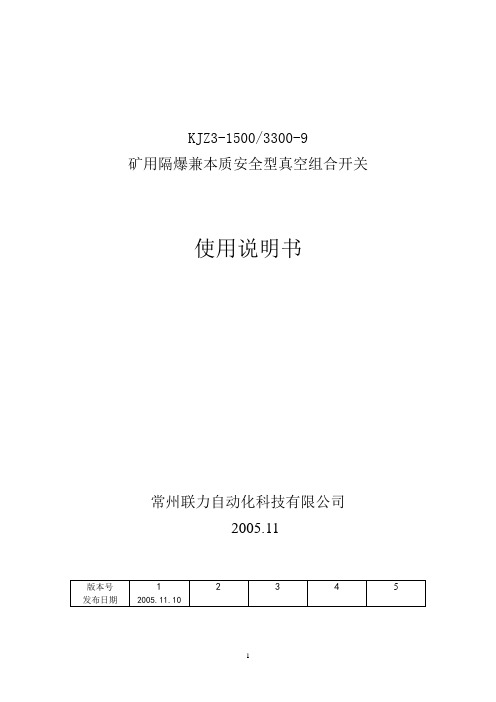

KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关使用说明书常州联力自动化科技有限公司2005.111 概述1.1 主要用途及适用范围KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机（采煤机、运输机等）进行起动、停止控制，并能对电动机及供电线路进行保护。
组合开关配有127V、220V 辅助电源，供照明或控制使用。
1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。
1.3 产品规格3路三相3300V 500A输入；2路450A、7路400A输出真空组合开关。
用于综采工作面，控制采煤机、运输机、转载机和破碎机。
真空交流接触器在AC4载荷下额定工作电流为2路450A、7路400A。
1.4 型号K J Z 3 - 1500 / 3300 -9补充特征代号额定工作电压（V）额定工作电流（A）设计序号真空、组合隔爆兼本安控制类电器2 主要技术参数及性能2.1 额定工作电压： 3300V；2.2 总工作电流： 1500A；2.3 额定频率： 50HZ；2.4 单路最大工作电流： 2路450A、7路400A；2.5 额定工作制：不间断工作制；2.6 控制方式：自动；2.7 电寿命： AC-3 60万次； AC-4 6万次；2.8 机械寿命： 100万次；2.9 动作性能控制电源电压在额定电压值的75%～110%范围内，组合开关应能可靠吸合。
组合开关的释放电压应不高于额定控制电压的65%，在交流额定频率下，其释放电压也不应低于20%的额定控制电压。
山东省郓城矿井回采工作面┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈矿用隔爆型兼本质安全型真空组合开关技术规格书（3300V六组合开关，采煤机、转载机、破碎机）设计：检查：审查：2013年9月一、物资需求一览表二、技术参数1.使用环境海拔高度不超过2000m；环境温度为0℃～+40℃；环境空气湿度不大于95%(+25℃)；有甲烷和煤尘等爆炸危险的矿井中；无破坏绝缘的气体的矿井中；无滴水的环境中；污染等级3；安装类别Ⅲ；无显著振动和冲击的地方。
2.技术要求2.1用于控制工作面采煤机、转载机、破碎机，二路电源线输入，六路负荷线输出。
采煤机额定功率：1620KW，额定电压3300V(±12%)，频率50Hz。
转载机额定功率：700KW，双速电机，额定电压3300V(±12%)，频率50Hz。
破碎机额定功率：525KW，额定电压3300V(±12%)，频率50Hz。
2.2具有机械电气闭锁装置。
2.3电源回路设有独立的隔离换向开关，并具备带载分断功能，1250A / 2万次；隔离开关短路分断能力可达20KA，并且可在3mS内分断，具有了断路器的功能。
2.4控制负荷主回路数量为6路。
每个接触器模块带有独立电动换向功能，可以在其它回路不停电的情况下，完成本回路换向。
完成一次换向的时间：<10秒。
2.5辅助触点采用光电对射，非机械式。
每回路独立电控。
保护电路和接触器一体化，互换性强。
2.6控制回路连接和高压接插件不在同侧。
控制回路采用弹簧针式连接。
2.7合理分配负荷。
2.8采用ARM嵌入式计算机，内部CAN总线数据通讯，驱动单元采用DSP数字信号处理器完成信号采集和高速处理，提高控制和保护可靠性。
组合开关电源线输入进线，采用高压电缆连接器。
输入进线完全独立。
如果用户有特殊要求，可以出厂时在开关内部并接输入进线。
负荷线输出，采用高压电缆连接器连接。
2.9组合开关必须设有通讯接口，可接入自动化监测控制系统，实现设备运行状态和工作参数等信息的远传和设备的程序控制。
KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关使用说明书常州联力自动化科技有限公司2005.111 概述1.1 主要用途及适用范围KJZ3-1500/3300-9矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。
在额定电压交流50HZ 3300V供电线路中，对多台三相交流电动机（采煤机、运输机等）进行起动、停止控制，并能对电动机及供电线路进行保护。
组合开关配有127V、220V 辅助电源，供照明或控制使用。
1.2 正常工作条件a) 海拔不超过1000m；b)周围空气温度为（-5～+40）℃；c)周围空气相对湿度不大于95%（+25。
C时）；d)在有沼气与煤尘爆炸性混合物的矿井中；e)无破坏绝缘的气体或蒸汽的环境中；f)无显著摇动和冲击振动的地方；g)能防止滴水的地方；h)与水平面安装倾斜度不超过15°。
1.3 产品规格3路三相3300V 500A输入；2路450A、7路400A输出真空组合开关。
用于综采工作面，控制采煤机、运输机、转载机和破碎机。
真空交流接触器在AC4载荷下额定工作电流为2路450A、7路400A。
1.4 型号K J Z 3 - 1500 / 3300 -9补充特征代号额定工作电压（V）额定工作电流（A）设计序号真空、组合隔爆兼本安控制类电器2 主要技术参数及性能2.1 额定工作电压： 3300V；2.2 总工作电流： 1500A；2.3 额定频率： 50HZ；2.4 单路最大工作电流： 2路450A、7路400A；2.5 额定工作制：不间断工作制；2.6 控制方式：自动；2.7 电寿命： AC-3 60万次； AC-4 6万次；2.8 机械寿命： 100万次；2.9 动作性能控制电源电压在额定电压值的75%～110%范围内，组合开关应能可靠吸合。
组合开关的释放电压应不高于额定控制电压的65%，在交流额定频率下，其释放电压也不应低于20%的额定控制电压。
组合开关使用说明书组合开关采用嵌入式一体化工控机，预装操作系统。
工作环境：供电电源：24V DC额定功率：≤25W工作温度：0℃--50℃硬件特性：CPU：ARM S3C2440A 400MHz系统内存：64M SDRAM存储空间：64M NAND Flash液晶屏：6.4寸TFT真彩分辨率：640（H）×480（W）亮度：300cd/m2触摸屏：4线电阻式分辨率：1024×1024网卡：DM9000 10/100M自适应网卡COM1：RS232COM2：RS232/485USB：2个，USB1.1兼容软件特性：一、主界面主界面上显示十二个功能按钮，“数据查询”、“事件查询”、“模式查询”、“运行状态”、“遥控分合”、“通讯状态”、“模式设定”、“定值修改”、“地址修改”、“用户登录”、“系统设置”、“退出登录”。
初始状态时，“遥控分合”、“通讯状态”、“模式设定”、“定值修改”、“地址修改”、“系统设置”显示为灰色，点击无效，用户登录后，方可使用。
组合开关下接12台设备，地址1--12，使用COM1口进行通讯，波特率9600。
在主界面上按<←><→><↑><→>键，光标将选中的按钮高亮显示，点击<确定>，进入此项功能。
二、数据查询查询某台设备全部参数，“Uab”、“Ia”、“Ib”、“Ic”、“绝缘电阻”、“额定电流”、“速断定值”、“过压定值”、“过压延时”、“PT变比”、“CT变比”、“启动后机延时”、“熄弧延时”、“高速绕组延时”、“低速从机延时”、“密码”、“运行方式”、“事件”、“出口”、“状态”。
点击<确定> <取消>键，可关闭窗口，按<←><↑>键，显示上一页，<→><→>键，显示下一页。
三、事件查询事件查询包括事件发生“时间”、“事件代码”、“事件类型”、“动作值”。
